任务介绍

本次任务属于Make Blocks第四期的任务五，有很多的分任务进行选择，我们本次选择的是任务四，要求设计一款多通道数据采集模块，具体任务要求如下：

设计⼀个 8 通道 12 位 ADC 数据采集 PCB 模块

8路单端输⼊或4路差分输⼊

至少1Msps采样率

主要器件：需在DigiKey官网上有货且正常售卖

本次用的是ADC128S，打开得捷官网，搜索ADC128S，同类产品也是挺多的。

模块介绍

我们本次设计的是多通道ADC采集模块，主要接口参考Grove的适配的接口。该多通道ADC采集模块旨在对8通道ADC采集，本模块通过LED进行供电状态显示。ADC128S102CIMTX/NOPB是德州仪器（TI）推出的一款12位分辨率、8通道单端输入的逐次逼近型（SAR）模数转换器（ADC），采用TSSOP-16封装，支持SPI兼容串行接口‌。其核心特性包括：12位分辨率（4096个离散输出码），8通道单端输入（通过内部多路复用器选择），采样率500 kSPS至1 MSPS（典型值1 MSPS），模拟输入范围0V至VREF（参考电压1V至VCC）‌。该芯片采用逐次逼近寄存器架构，具有内部跟踪保持电路，转换延迟低，适合多通道轮询采集‌。供电方面，支持独立模拟（VA）和数字（VD）电源，电压范围均为2.7V至5.25V，典型工作电流1.3mA（5V供电时）‌，低功耗模式下可降至0.25μW（5V供电）‌。关键引脚包括VREF（参考电压输入）、AIN0-AIN7（模拟输入通道）、CS/SCLK/DIN/DOUT（SPI接口）及AGND/DGND（模拟/数字地）‌。典型应用需注意：输入信号源阻抗建议<1kΩ，AVDD/DVDD需就近放置0.1μF去耦电容，且模拟/数字地应单点连接‌。该芯片工作温度范围为-40°C至+105°C，适用于工业环境‌。

ADC128S102CIMTX/NOPB芯片DigiKey链接：https://www.digikey.cn/zh/products/detail/texas-instruments/ADC128S102CIMTX-NOPB/1870710

原理图和PCB模块介绍

原理图

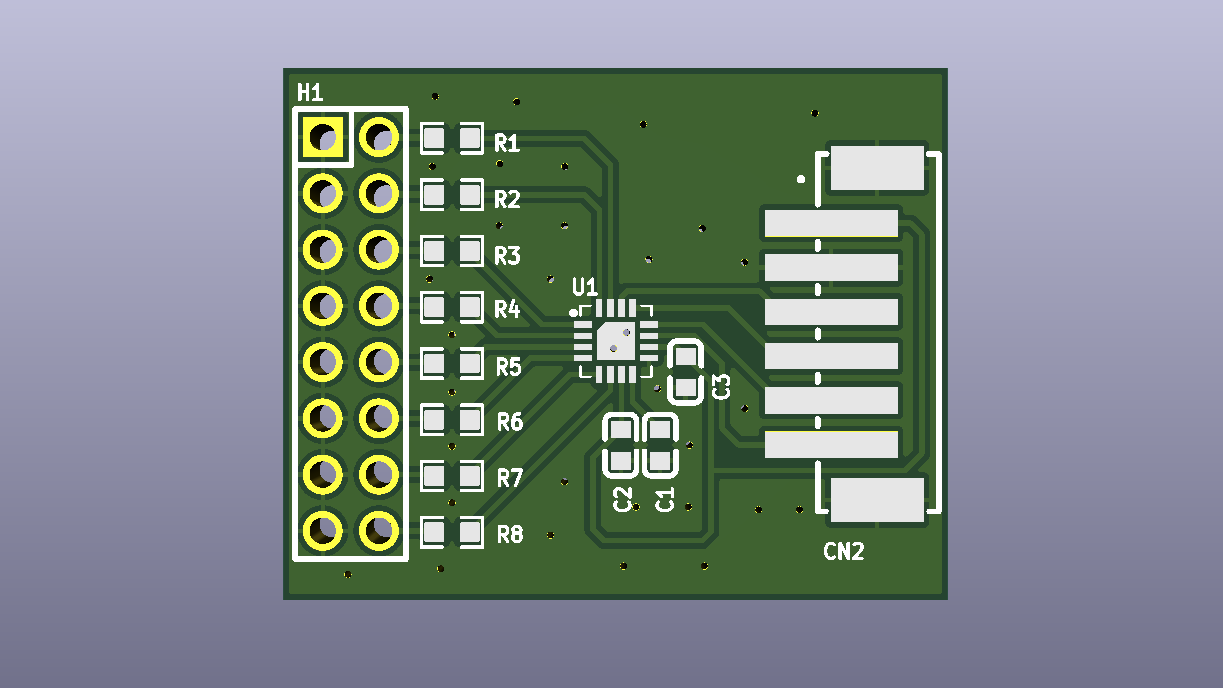

PCB

3D效果图

模块主要性能指标和管脚定义

主要性能指标

管脚定义

通信接口

eZ-PLM上新建物料和项目的截图

借助eZ-PLM系统，通过上传工程文件可以自动获取BOM信息，实现版本的无缝管理和高效记录机制，确保了所有文档的可追溯性和即时查阅性。此外，该系统还提供了手动补充缺失物料信息的功能，进一步增强了资料查阅的完整性和准确性。

物料添加展示图

项目详情图

心得体会

本次模块设计除了基本的ADC输入接口，最主要的是模拟信号处理电路（ADC采集芯片），十分适宜模拟电路学习实践，同类器件千千万，总一款是适合你的，选择合适的的芯片来练手很关键，趁着这次活动可以体验一下更优秀的芯片，感谢活动的成功举办。
