任务介绍

光敏电阻控制数字输出（光线阈值触发），要求如下：

1.输入：光敏电阻

2.输出：数字信号

3.阈值调节：电位器可调

4.主要器件：需在DigiKey官网上有货且正常售卖

模块介绍

选用LM393电压比较器作为实现该功能的核心器件。其电路基本原理如下，R1和RV2构成一分压电路。为LM393反向输入端提供一基准比较电压，此电压可以通过RV2调节，同时改变此电压对应与实际光线触发输出数字电平跳变的灵敏度。R5和R3构成一个分压电路，为LM393同相输入端提供一个触发电压，R5是一个光敏电阻，当有光线照射时其电阻值变小，使得LM393同相端输入电压变高，当此电压大于反向端电压时，LM393输出被拉低。当光照强度变低时，同相端电压小于反向端电压，此时LM393输出被拉高。

LM393的DigiKey链接https://www.digikey.cn/zh/products/detail/shenzhen-slkormicro-semicon-co-td/LM393/26601007

原理图和PCB模块介绍

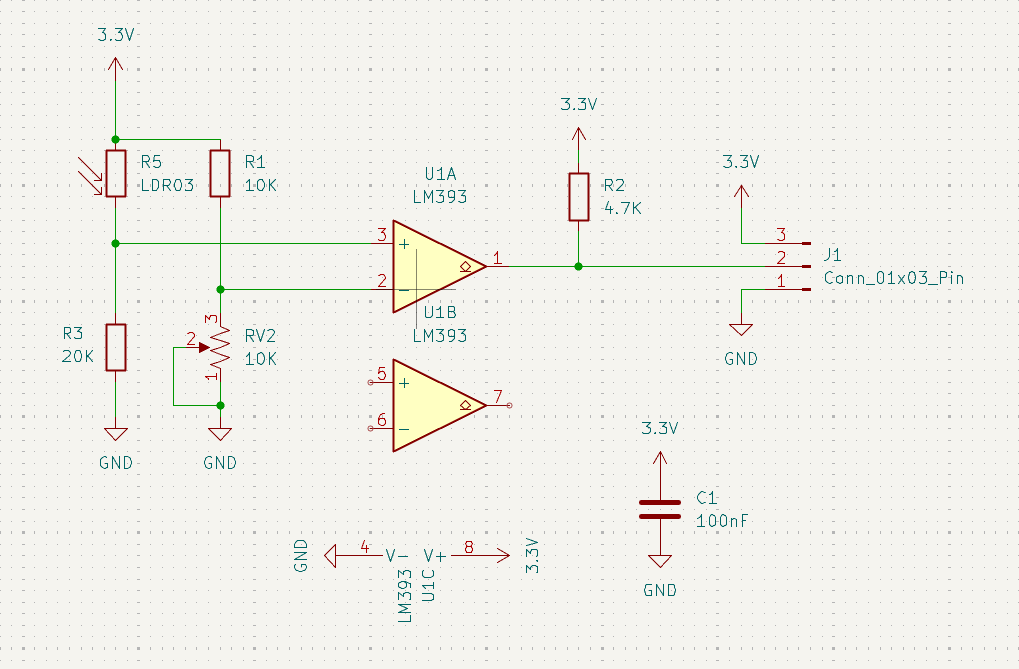

原理图

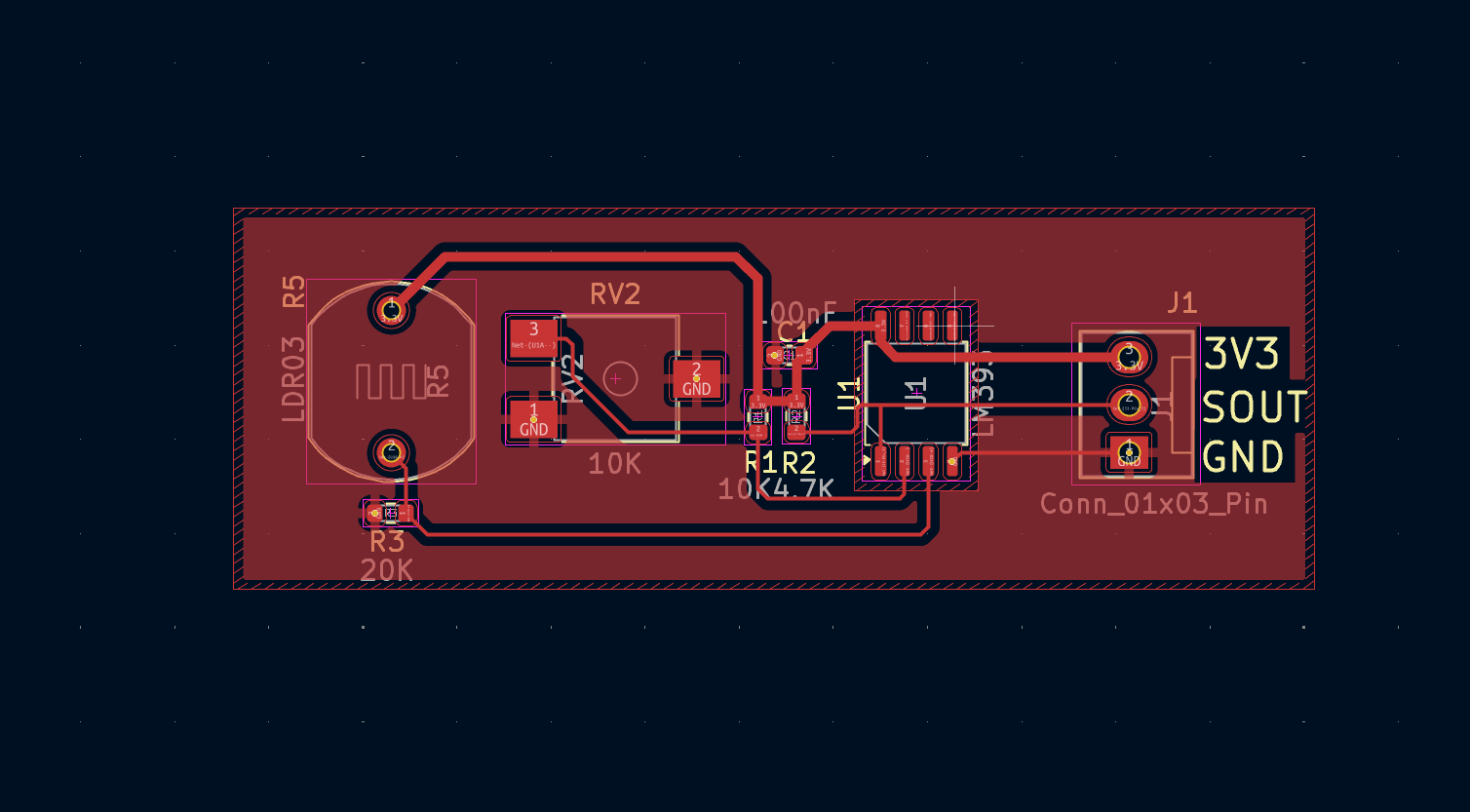

PCB

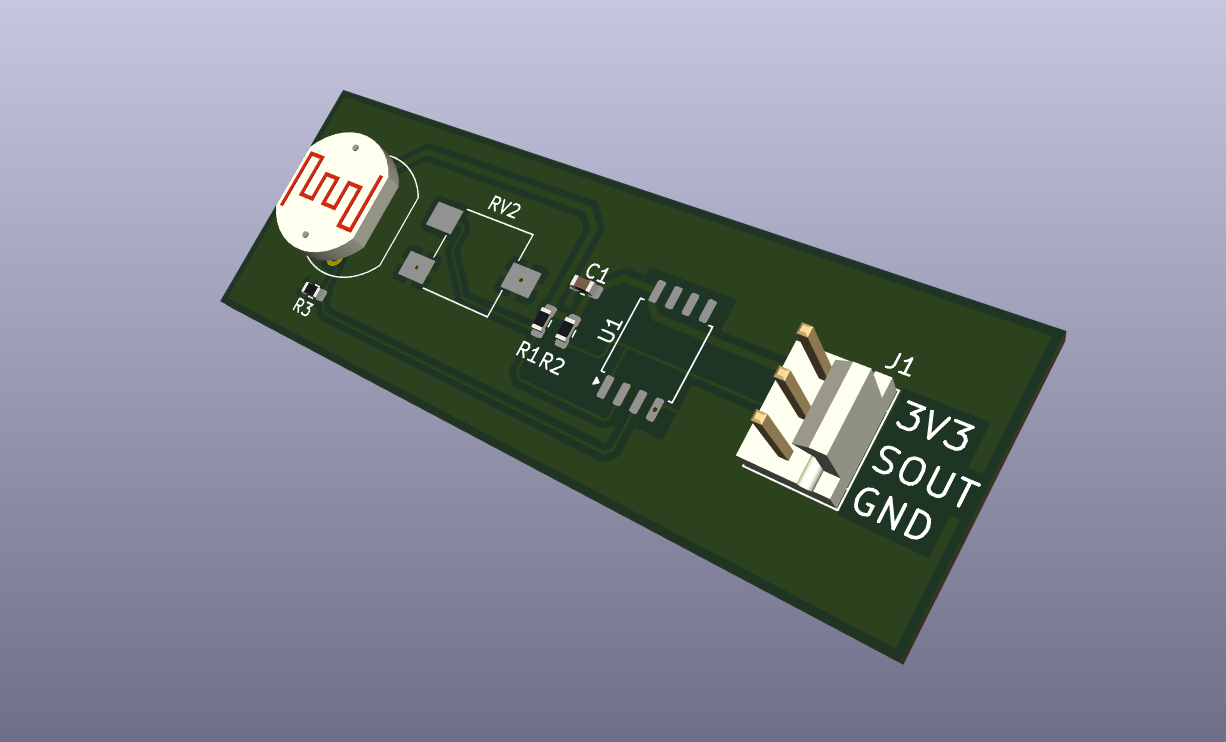

3D效果图

模块主要性能指标和管脚定义

主要性能指标

1、模块供电电压3.3V

2、输出模式为弱上拉模式，能拉动小负载。应把本模块作为一信号输出，而不是功率提供

管脚定义

模块XHT2.54接口朝右，从上至下为3V3\TRIGER\GND

eZ-PLM上新建物料和项目的截图

使用了eZ-PLM系统上传了自己的工程文件，方便保存记录各个版本，也可随时查阅，系统里查阅不到的物料也支持手动添加。

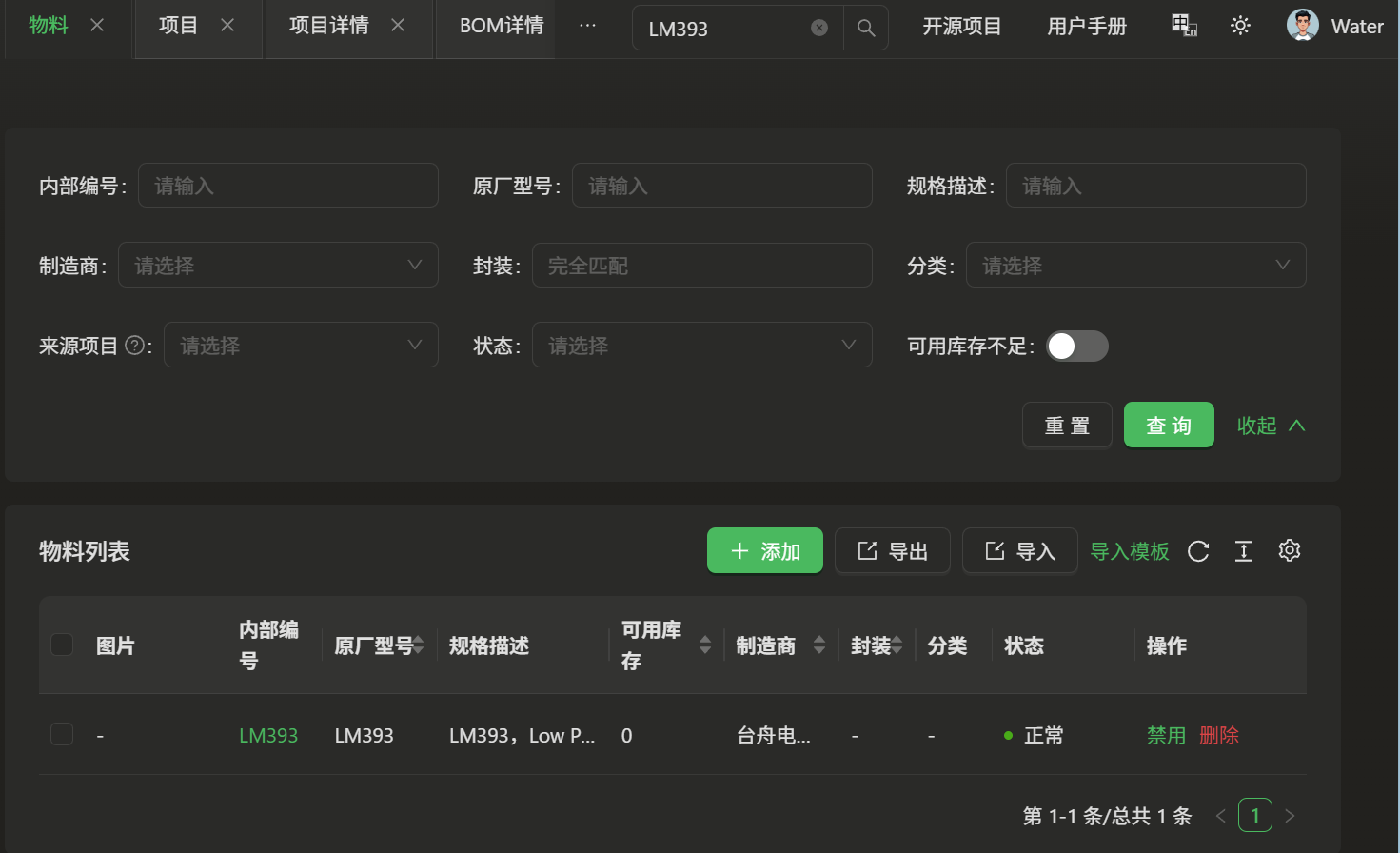

物料添加展示图

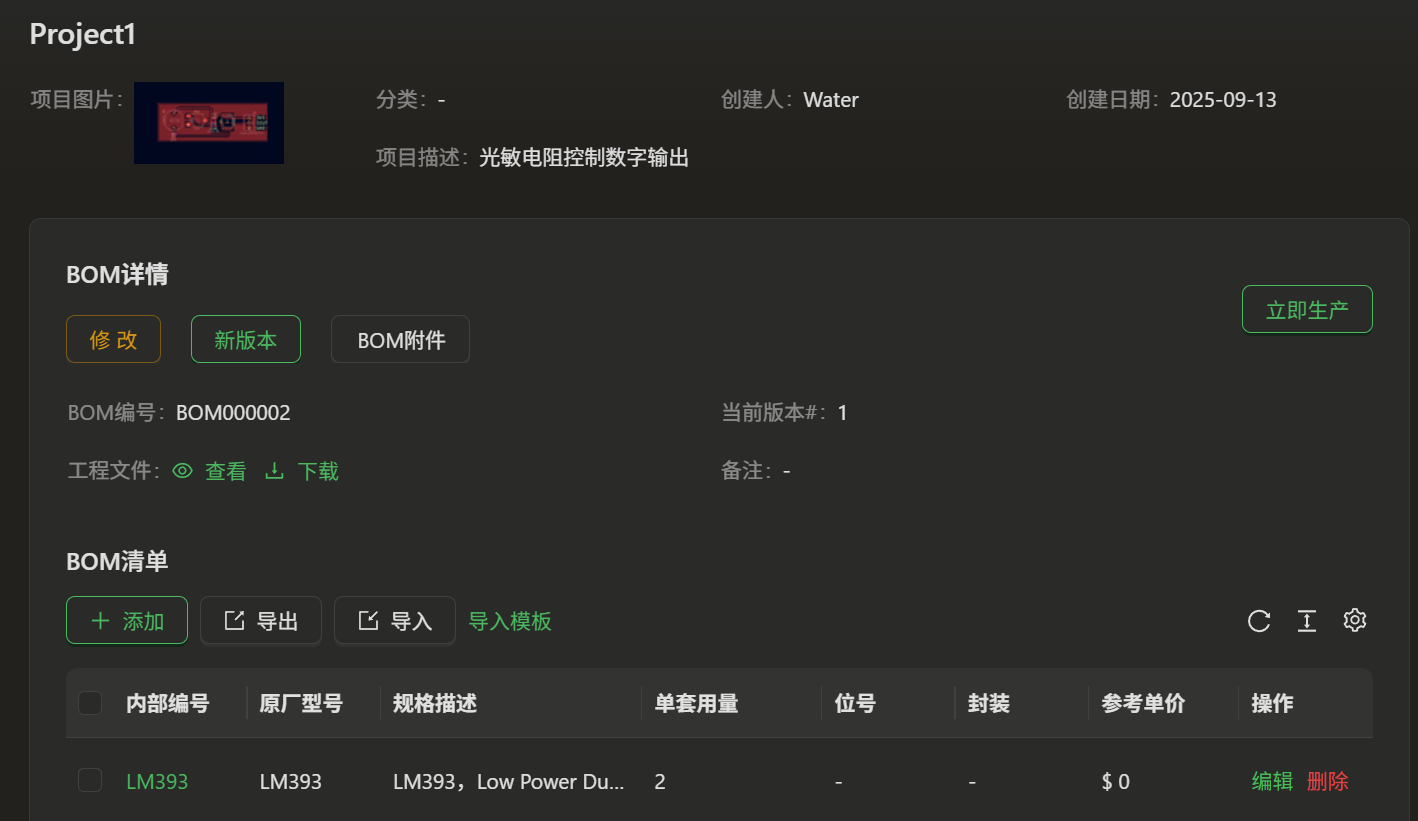

项目详情图

心得体会

这是我第一次接触PCB相关的绘制。虽然此前在学校学习过模拟电路的知识，但和上手差距较大，因此这对我颇有

难度。幸好有官方发放的免费课程，使我初步明白了如何使用KiCad。最终在查询各种资料、请教专业学长、AI辅助答疑等各种帮助下，绘制出现在的项目文件。即使这并不复杂，不像大佬们那样精美，但依然是我难得的一次经历。
