模块介绍

根据任务要求本次我选用的是INA282来设计一个电流检测模块输出的信号为电压信号

• Pin1 - 3.3V为开发板进行供电
• Pin2-模拟电压输出
• Pin3 - 地

INA282芯片DigiKey链接：https://www.digikey.cn/zh/products/filter/%E7%94%B5%E6%B5%81%E8%B0%83%E8%8A%82-%E7%AE%A1%E7%90%86/734?s=N4IgTCBcDaIJIDkCCYAcYAEIC6BfIA

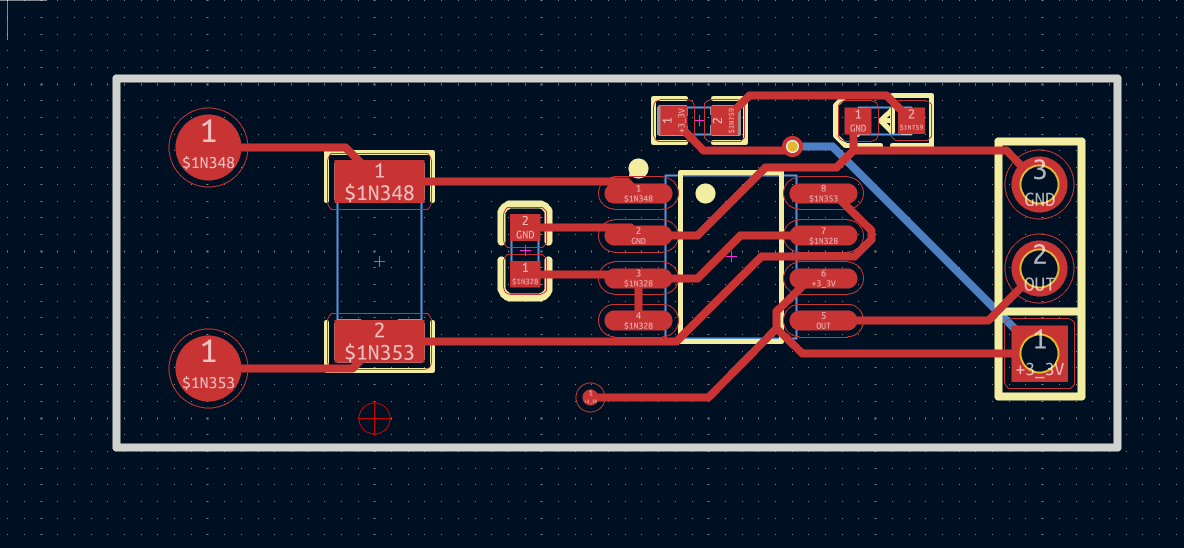

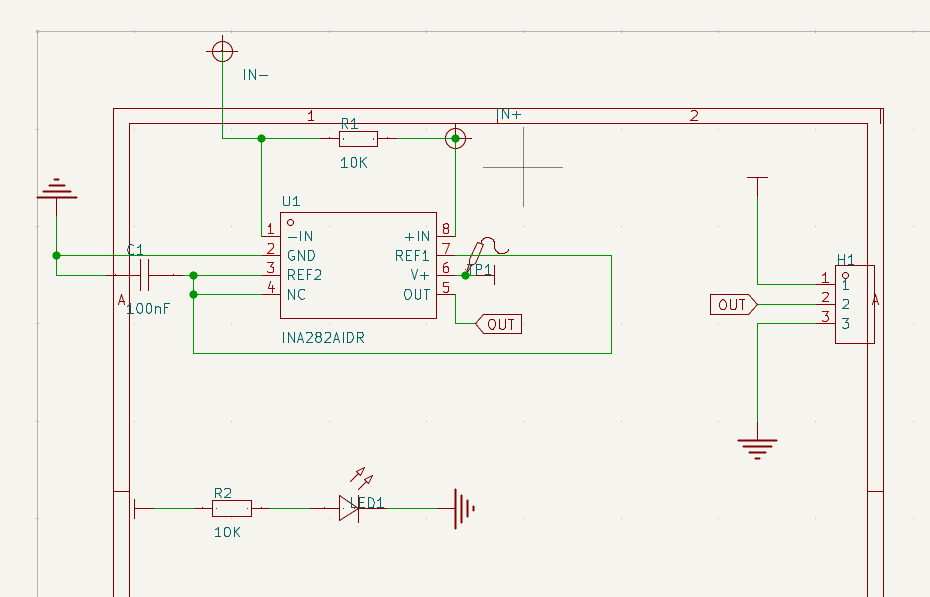

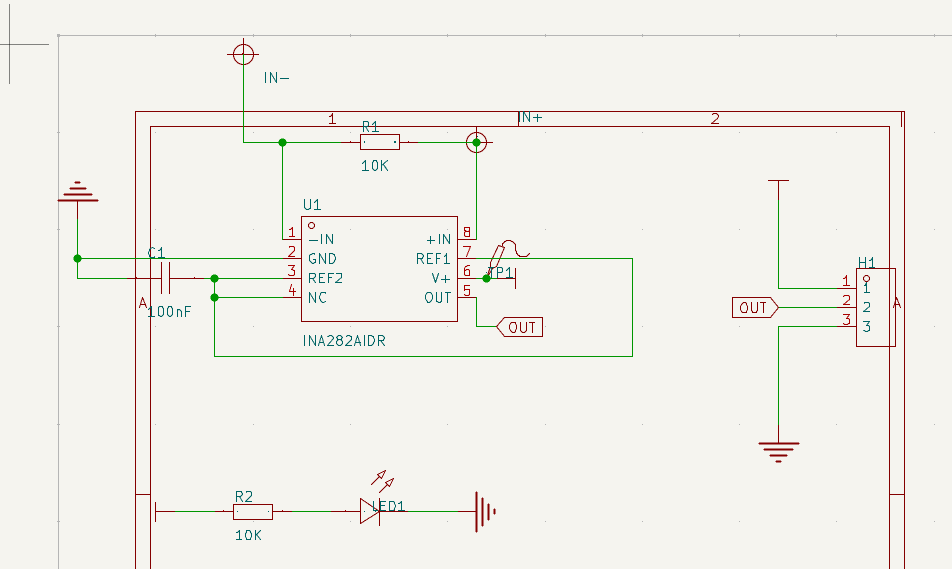

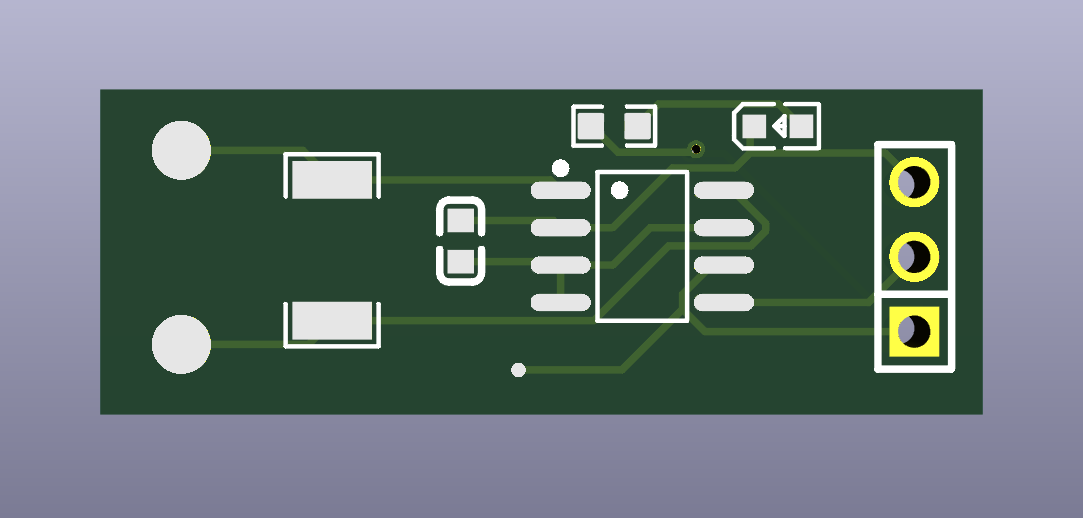

原理图和PCB模块介绍

1. 核心器件：INA282AIDR（U1）

• 功能：高精度电流检测放大器，用于监测、放大电流信号，常应用于电源管理、负载监控场景。
• 引脚连接：
• • -IN（1脚）、+IN（8脚）：接入待检测电流的采样通路（通过 R1 采样），捕捉差分电压信号。
  • GND（3脚）：接地，提供参考电位。
  • REF1（6脚）、REF2（4脚）：REF2 悬空（NC），REF1 接外部引脚（P1），可配置输出偏置参考。
  • V+（7脚）：接电源，为芯片供电；OUT（5脚）：输出放大后的检测信号。

2. 信号采样与输入

• 采样电阻 R1（10K）：串联在 IN-、IN+ 通路，电流流经时产生差分电压，作为 INA282 的输入信号。
• 电容 C1（100nF）：并联在输入侧，可能用于滤波，抑制高频噪声，提升信号纯净度。

3. 输出与接口

• OUT 信号：INA282 放大后的检测信号从 5脚 输出，通过 H1 接口（接线端子）引出，可连接后级电路（如 ADC 采集、控制模块）。

4. 辅助电路

• LED1 + R2（10K）：构成电源指示电路（或状态指示），电源通电时 LED 点亮，提示系统供电正常。

5. 整体逻辑

电流信号经 R1 采样 转化为电压，输入 INA282 放大，输出的检测信号通过 H1 对外提供，同时 LED 指示系统供电状态。常用于需要精准监测电流的场景（如电池管理、负载电流监控），通过放大微小采样电压，让后级电路更易处理信号。

6. 端口介绍

输出端口1 ：Vcc 整个模块进行供电

输出端口2：out：电压输出 可以通过电压进行计算流过的电流

输出端口3：GND

输入端口 IN-、IN+  测量电流的进入和出 形成回路进行测量

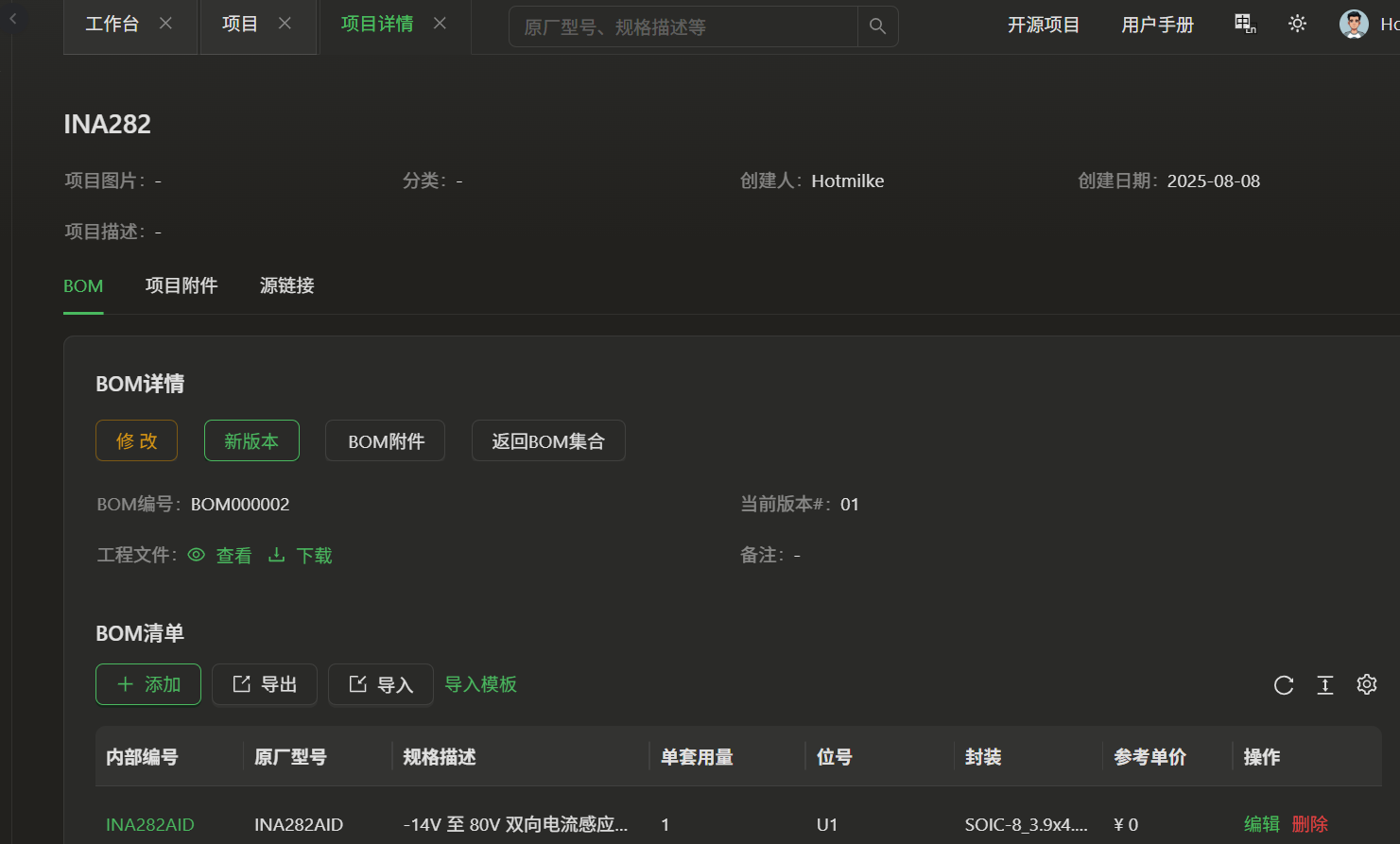

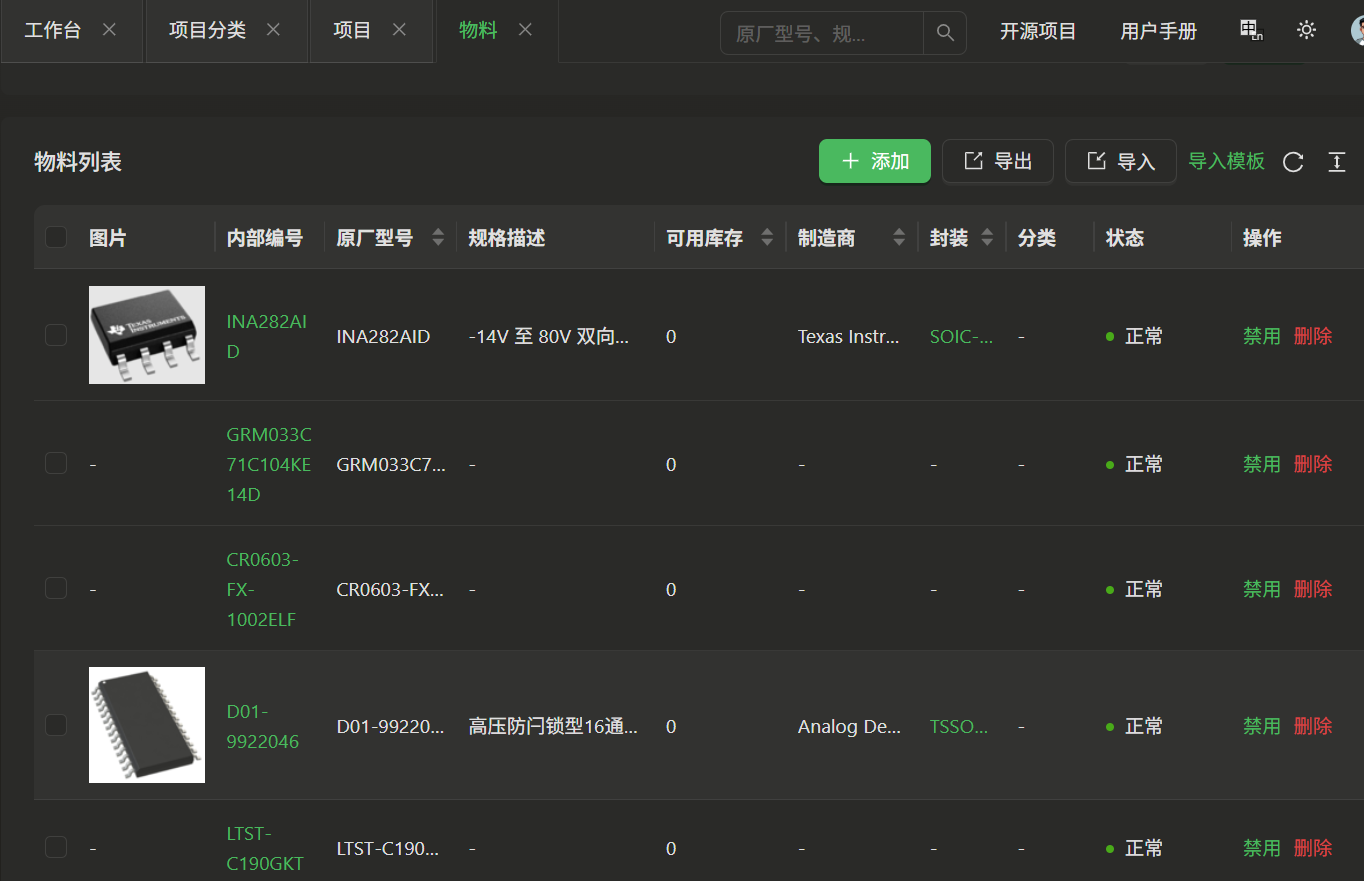

eZ-PLM上新建物料和项目的截图

心得体会
