任务介绍
本次活动选择了设计一款电流检测模块，具有模拟输出功能，使用了TI的INA213A。
模块介绍
根据任务要求本次我选用的是INA213AIDCKR芯片设计了一款电流检测的模块，此板卡主要用于检测电流大小，并且用AD的方式输出信号传递给MCU。
INA213AIDCKR芯片的DigiKey链接是：INA213AIDCKR | DigiKey

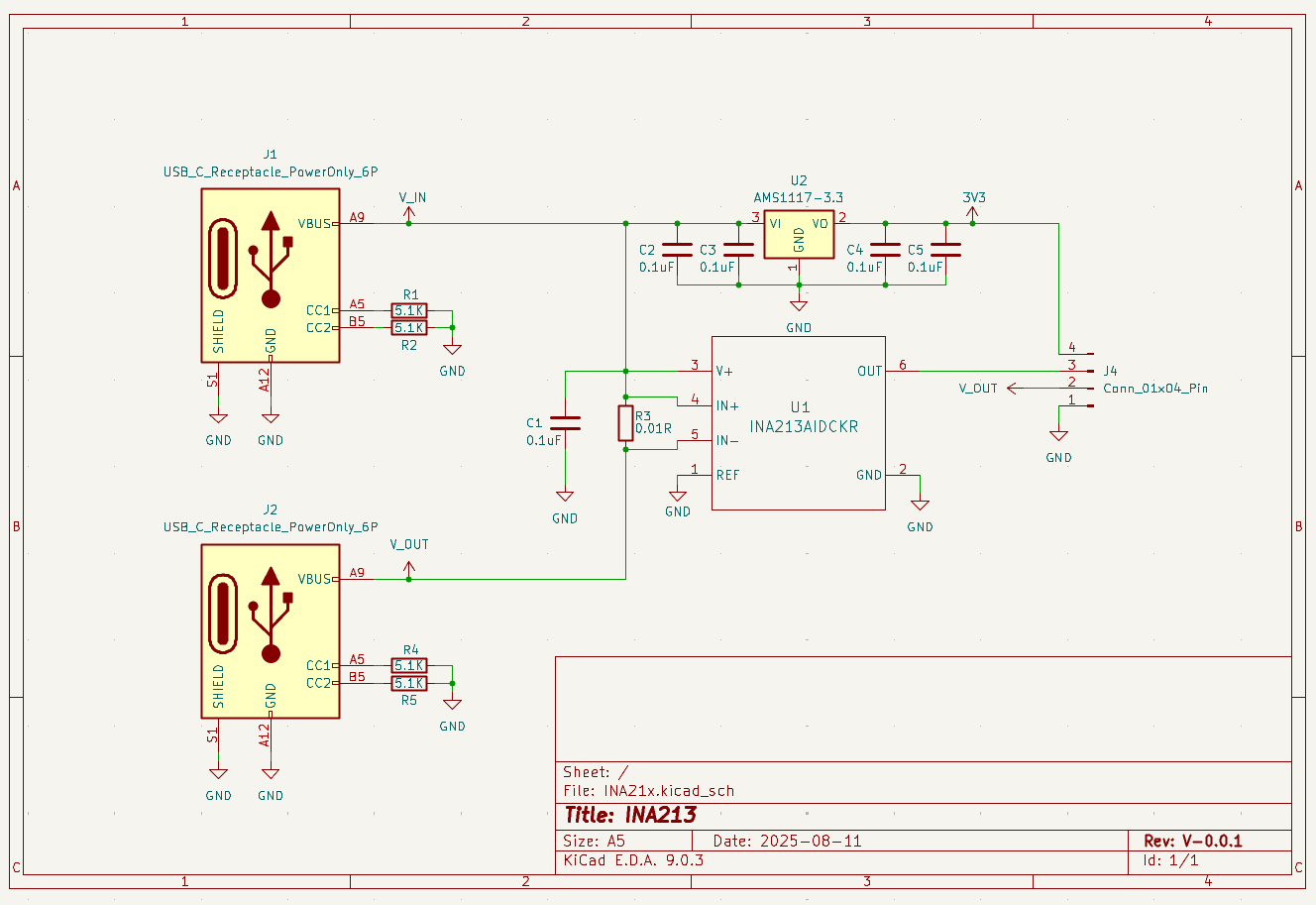

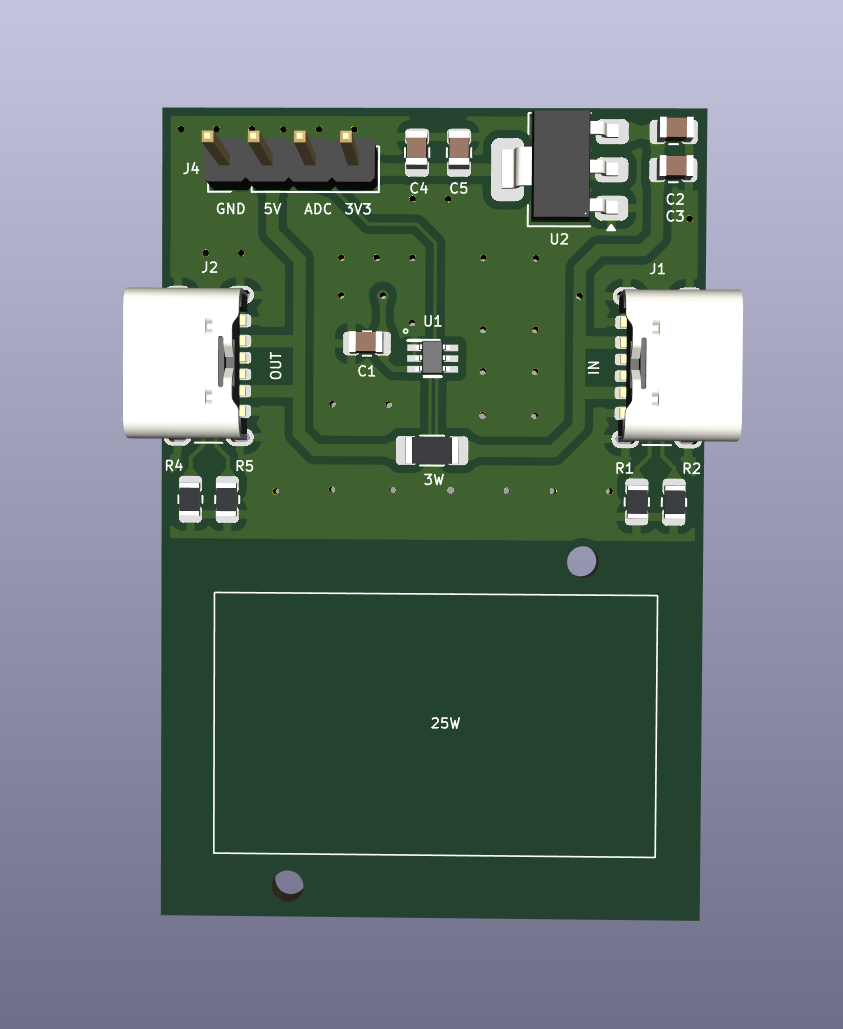

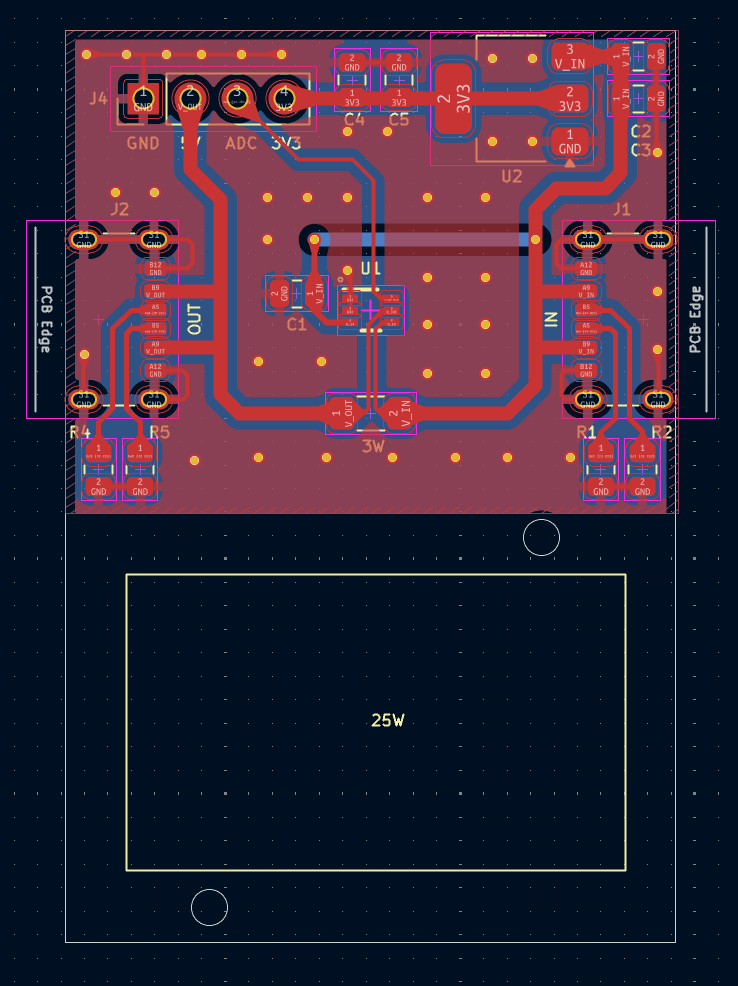

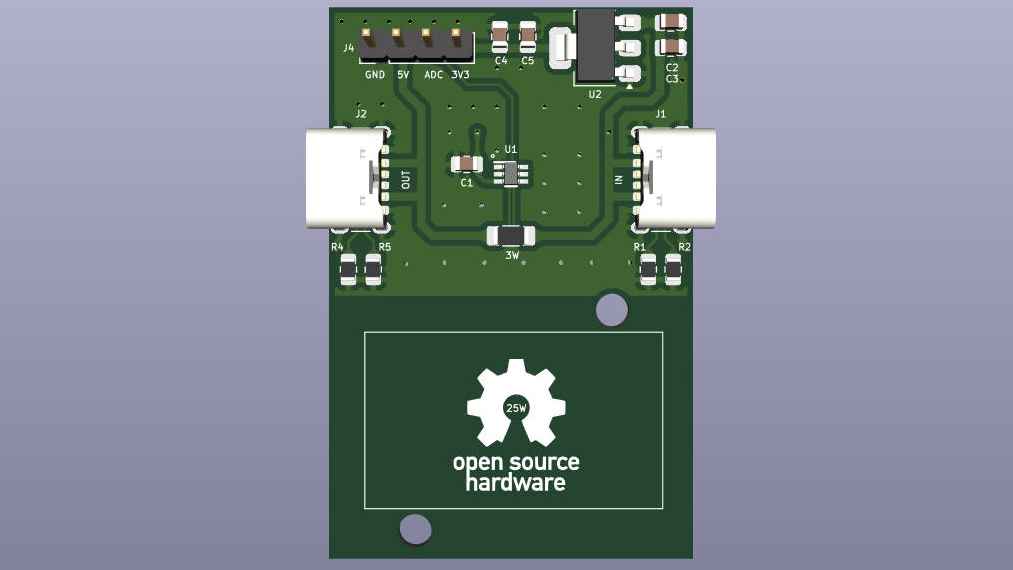

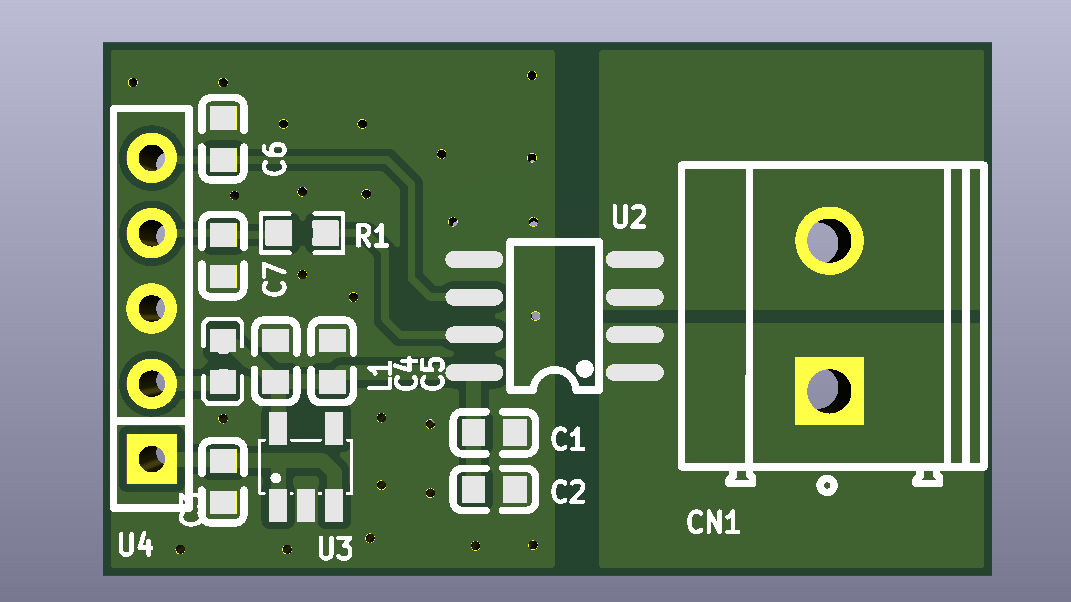

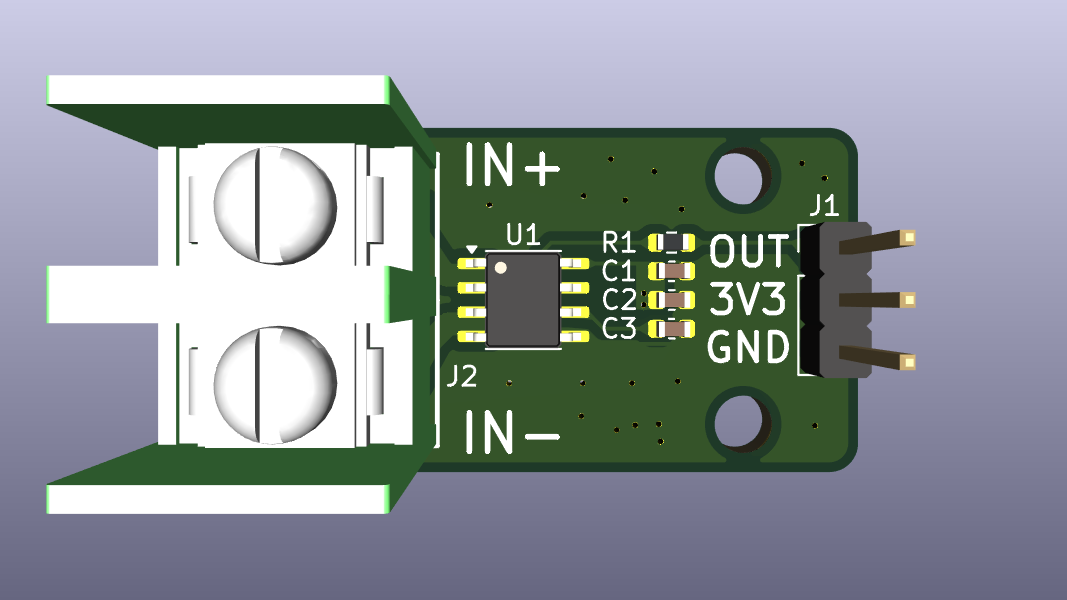

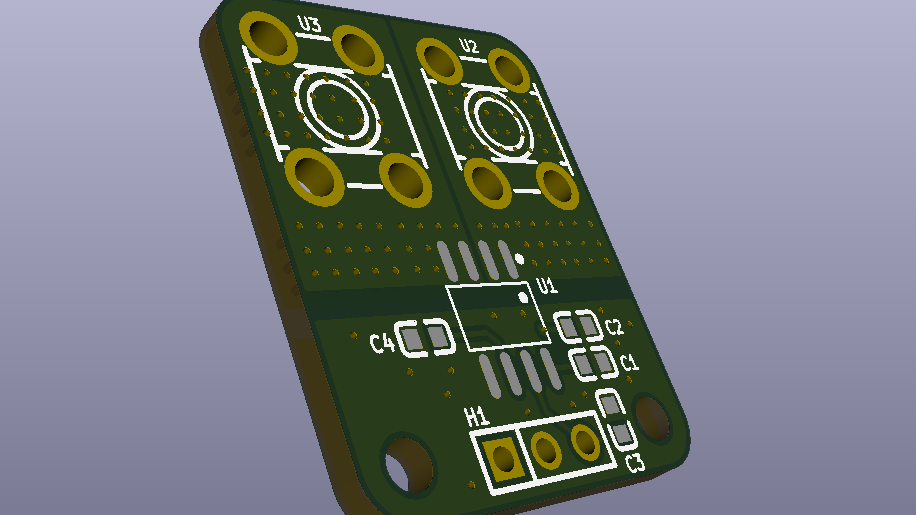

原理图和PCB模块介绍
采样电阻可以放置两种，可以放置3W的或者放置25W，25W可以满足所需要的5V*5A的题目要求，选用的是黄金铝壳大功率电阻。
模块主要性能指标和管脚定义
主要性能指标
类型 | 电流采样模块 |
核心芯片 | INA213 |
最大电流 | 5A |
板卡尺寸 | 33mm x 49mm |
供电电压 | 4.5V～5.5V |
输出电平 | 4.5V～5.5V |
管脚定义
管脚属性 | 管脚名 | 管脚编号 |
P | GND | 1 |
P | 5V | 2 |
I/O | ADC | 3 |
P | 3.3V | 4 |

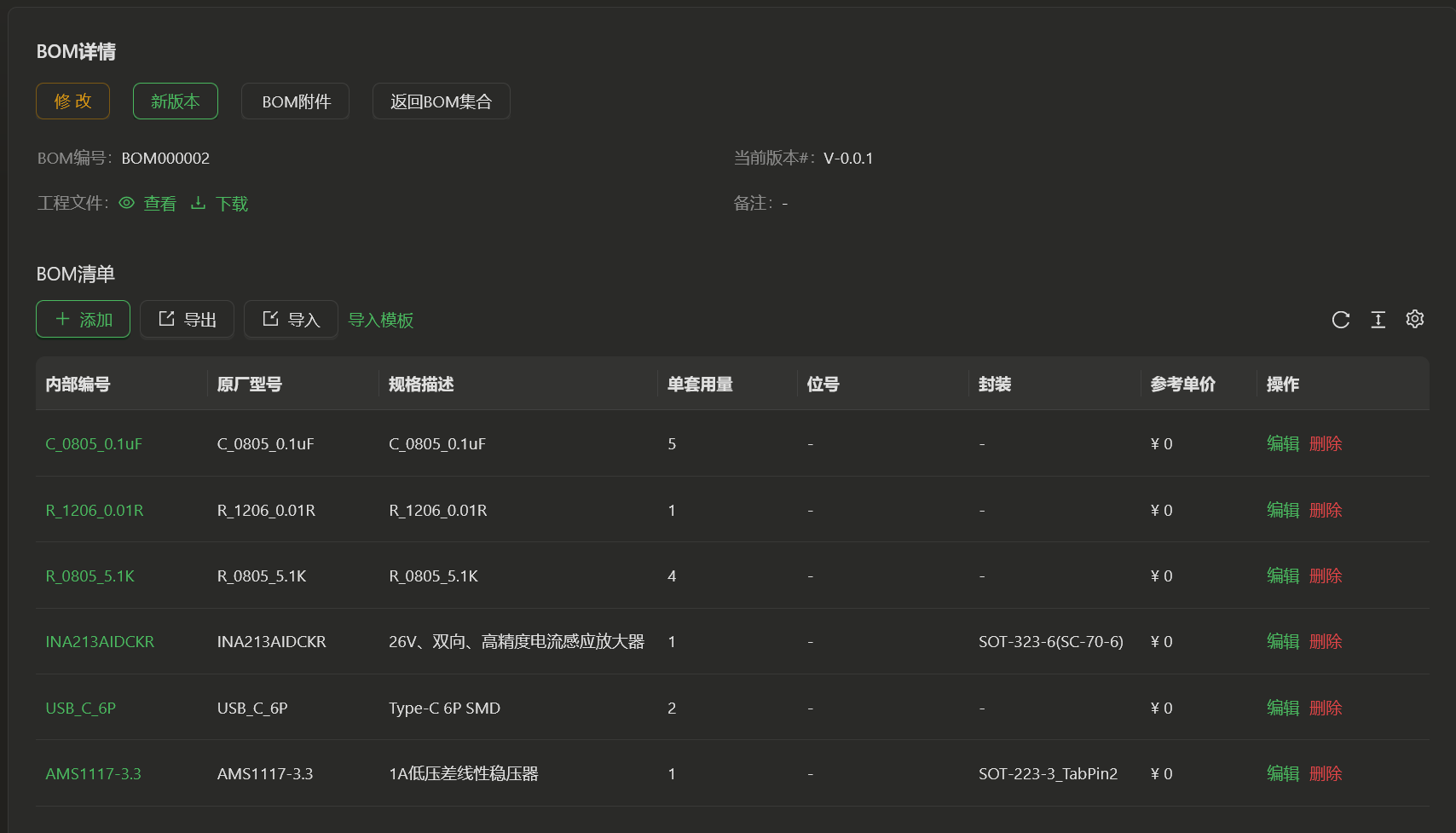

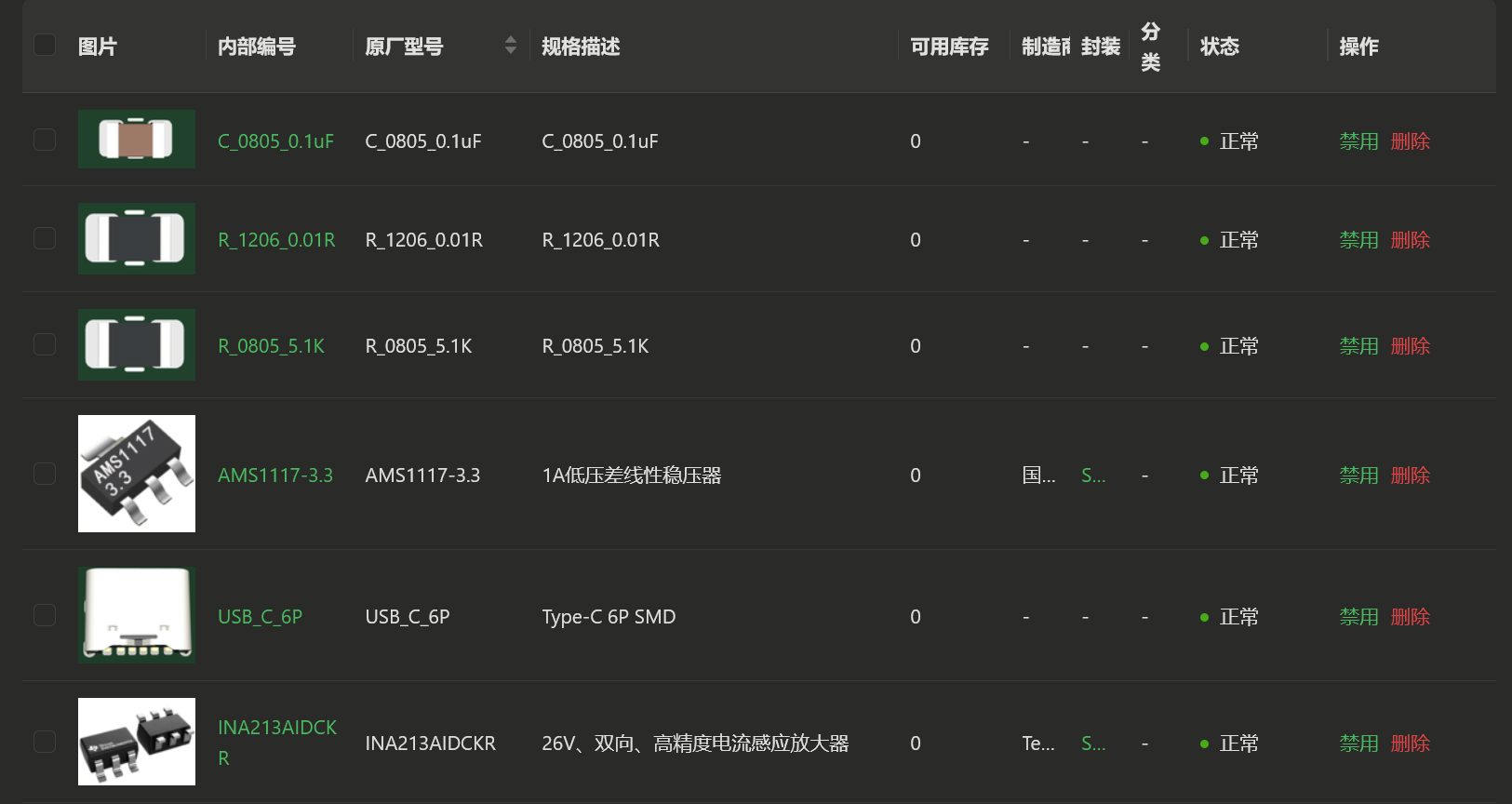

eZ-PLM上新建物料和项目的截图
使用了eZ-PLM系统上传了自己的工程文件，方便保存记录各个版本，也可随时查阅，系统里查阅不到的物料也支持手动添加。
心得体会
第二次参加这个活动，绘制原理图和PCB的水平稍微提高了一丢丢，还需要继续努力，感谢硬禾科技提供学习机会
附件下载
KICAD_INA21x.zip
