任务介绍

本次任务的核心目标是设计一款紧凑的一款电流检测模块模块，其尺寸被严格限定在小于60mmx40mm的范围内，我们尽量做得小一点，采用标准的尺寸大小。该款模块要求最大电流为5A，能够由基于RP2040的MCU核心板自带的ADC进行采集，而且要求在得捷官网上可售的，我们浏览的一下电流检测传感器的专栏，基本上大部分都是基于霍尔效应的芯片，里面有一款接触过的MPS的芯片-MCS1806GS-5-05-Z，它的检测范围就是5V。具体的任务要求如下：

采用一款模拟麦克风，搭配放大器和滤波器模块，能够由基于RP2040的MCU核心板自带的ADC进行采集

板卡尺寸：小于35mmx18mm

包含信号：处理后的模拟信号输出，+3.3V、GND

主要器件：需在DigiKey官网上有货且正常售卖。

模块介绍

本次设计的电流检测模块是基于MCS1806GS-5-05-Z设计的，这是一款一款基于 MCS1806GS-X-Y 系列高精度线性霍尔电流传感器的电流采集模块，专为交流或直流电流检测而设计，适用于多种工业与电源管理场景。该系列芯片采用差分霍尔阵列结构，能够有效抵消外部杂散磁场的影响，从而在复杂电磁环境中依然保持高稳定性与高精度的测量性能。MCS1806GS-X-Y 系列支持 3.3V 或 5V 两种电源供电模式，并提供 5A 至 50A 共六档全量程电流检测范围，用户可根据应用需求灵活选择，本次我们选择的就是5V档的。其输出电压 VOUT 与一次导体中流过的电流成正比关系，通过精密的线性输出特性，能够直接为后端 MCU、数据采集卡或监控系统提供可量化的电压信号，简化系统设计。模块在一次导体路径引脚与传感器引脚之间提供了可靠的电气隔离，实现了安全的高压侧电流检测，可替代传统光耦或其他昂贵的隔离器件，有效降低系统成本并提高设计灵活性。。

MCS1806GS-5-05-Z芯片DigiKey链接：https://www.digikey.cn/zh/products/detail/monolithic-power-systems-inc/MCS1806GS-5-05-Z/16896132

原理图和PCB模块介绍

原理图

PCB

采用相同的尺寸进行的设计，如果能放下的话就不进行尺寸变化，相关定位孔可以更具需要进行删减，重点是大电流的走线，这里参考的光放demo的方式，采用上下覆铜，多大过孔的方式进行扩容。

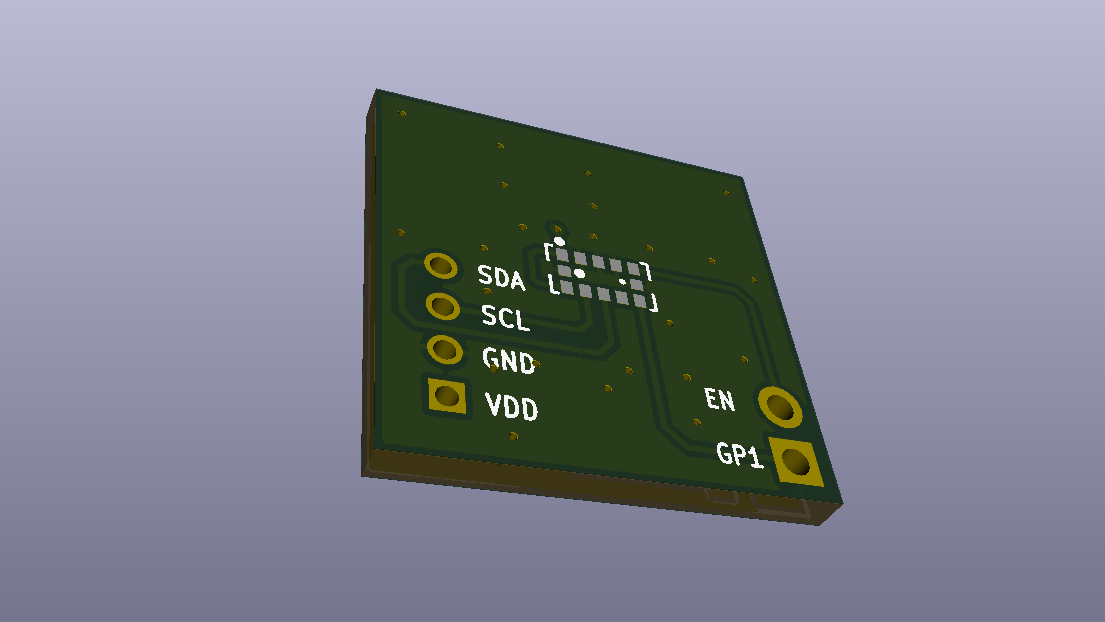

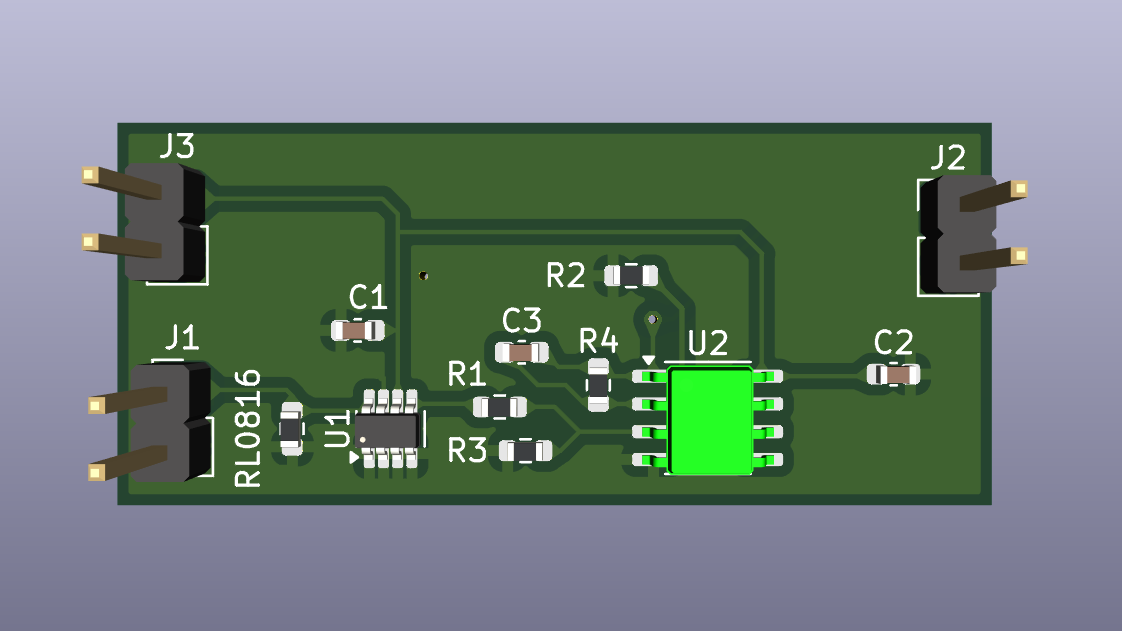

3D效果图

模块主要性能指标和管脚定义

主要性能指标

管脚定义

接口引脚：

eZ-PLM上新建物料和项目的截图

我们使用了eZ-PLM系统进行项目管理，上传了自己的工程文件，每次上传都会要求修改保存记录各个版本，也可随时查阅。物料管理，项目管理，BOM自动提取，还是非常的方便的。

物料添加展示图

项目详情图

心得体会

本次的任务是设计电流检测模块，大电流使我们特别需要注意的点，我们根据芯片厂家提供的建议以及参考demo进行的布线设计，确实以前很好这样进行走线，小技巧+1。
