任务介绍

要求设计一款电流检测模块（模拟输出），选择一款电流传感器，搭配必要的模拟信号处理电路，能够由基于RP2040的MCU核心板自带的ADC进行采集，要求感知电流的最大值为5A，板卡尺寸需小于60mmx40mm；

包含信号有处理后的模拟信号输出，+3.3V、GND；

主要器件需在DigiKey官网上有货且正常售卖。

模块介绍

根据任务要求本次我选用的是INA241A3IDDF芯片设计了一款电流检测模块，此模块主要用于对负载低侧或高侧的电流大小的检测，常用于实时电流采集与功率大小检测，输出的模拟信号值小于3V，可以由基于RP2040的MCU核心板自带的ADC进行采集，电源供电为3V3：

电源供电管脚：

J3的PIN1为3V3供电输入口

J3的PIN2\J1的PIN2\J2的PIN2为地

INA241A3IDDF芯片DigiKey链接：https://www.digikey.cn/zh/products/detail/texas-instruments/INA241A3IDDFR/17748470?s=N4IgTCBcDaIJIDkCCYAsBGJBmOARXAYiALoC%2BQA

电流采样芯片为RL0816T4F-F-R050-FNH1，DigiKey链接：https://www.digikey.cn/zh/products/detail/delta-electronics-cyntec/RL0816T4F-F-R050-FNH/9762348?s=N4IgTCBcDaIE4BsAMAOAjANgC4BYBmAtIXEgKxJEB2AFiALoC%2BQA

原理图和PCB模块介绍

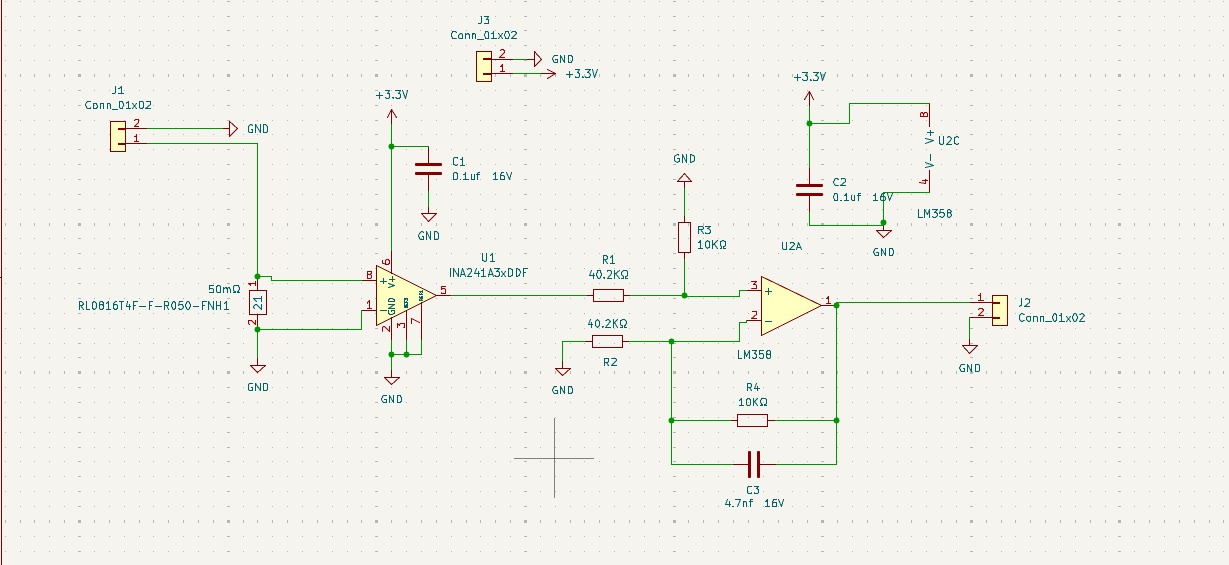

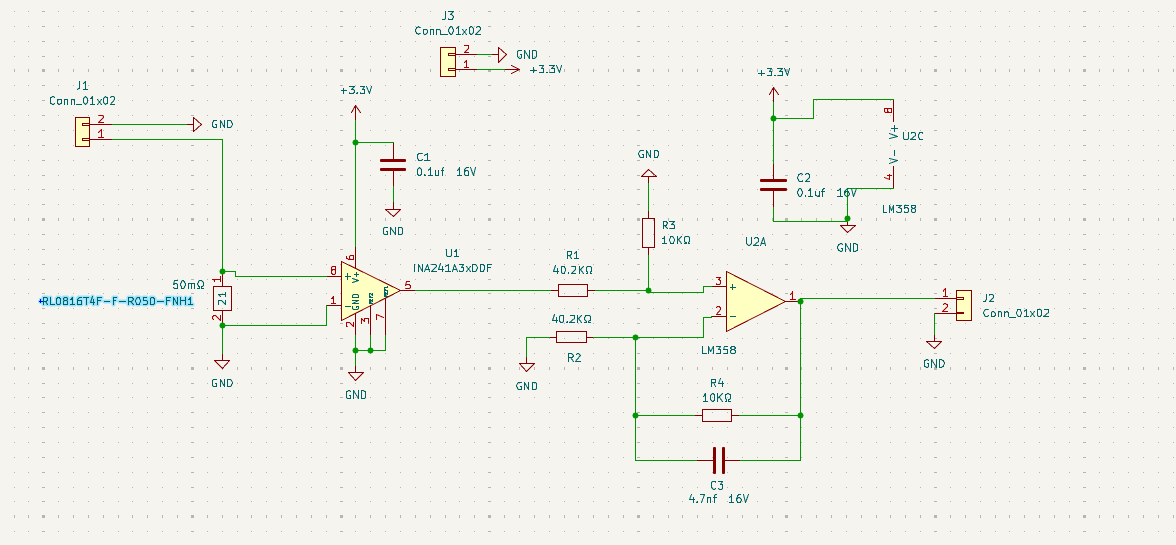

原理图

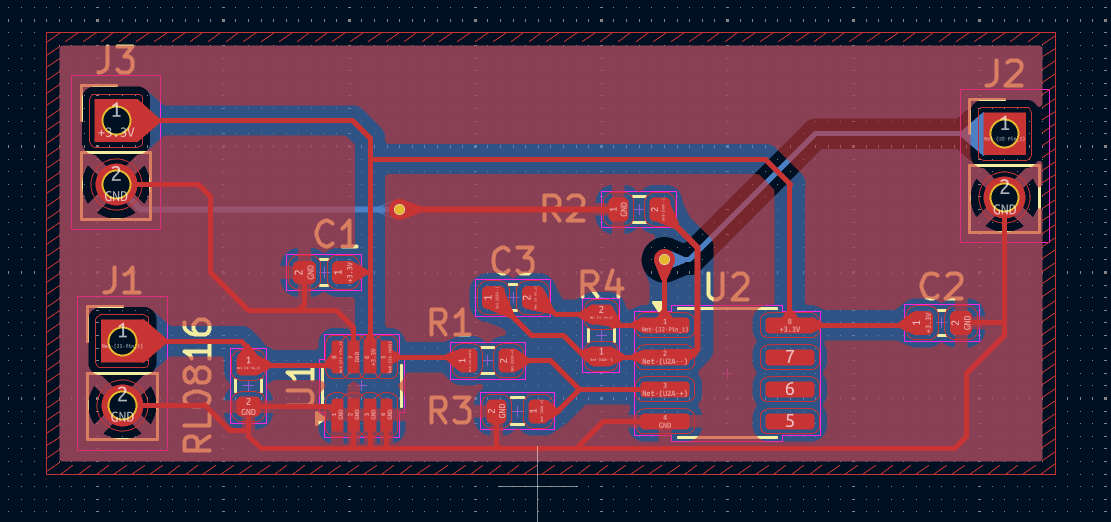

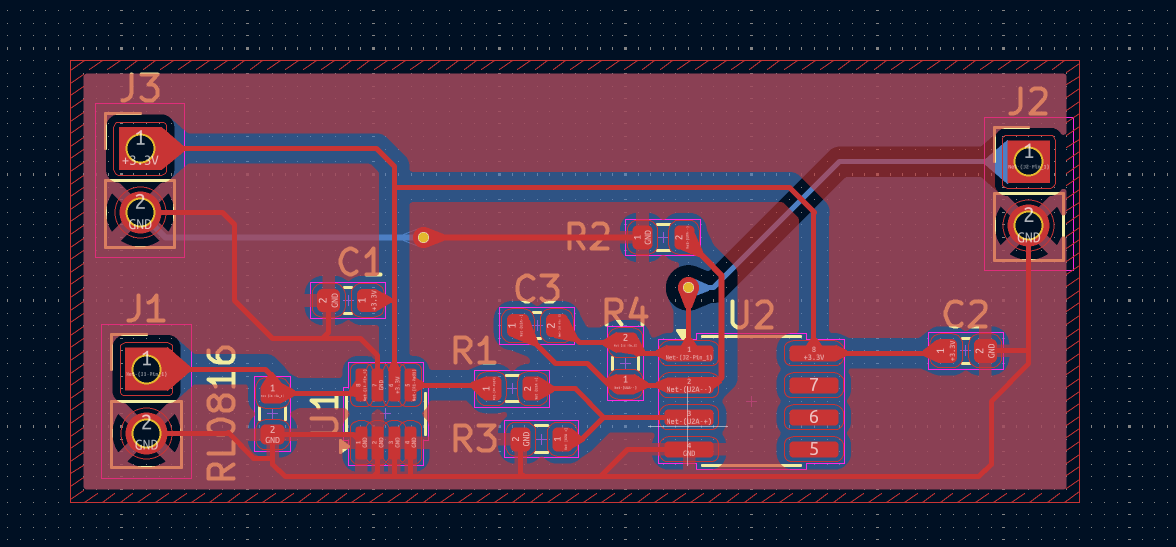

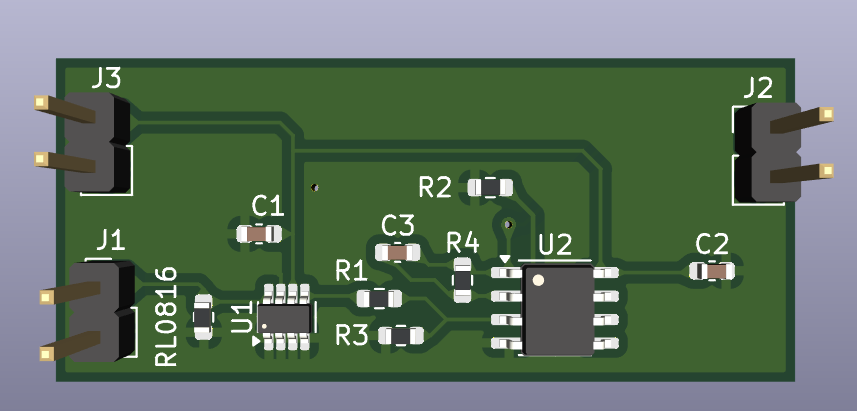

PCB

J1的PIN1和PIN2是该电流检测模块与负载的串联端。对于高侧应用，PIN1连接至电源，PIN2连接至负载端。对于低侧应用，PIN1连接至负载端，PIN2连接至地。

J2的PIN1和PIN2是该电流检测模块的输出信号端，PIN1为模拟信号输出端，PIN2为地。

J3的PIN1和PIN2是该电流检测模块的电源端，PIN1为+3V3的输入端，PIN2为地。

INA241 测量流经电阻器（通常称为电流检测电阻器或分流电阻器）的电流产生的差分电压。根据基准引脚上的 电压电势，INA241可以在单向或双向模式下运行。

电源旁路电容器的位置应尽可能靠近电源引脚和接地引脚。使用了 0.1μF 的旁路电容值。可以添加额外的去耦电容以补偿噪声或高阻抗电源。

使用开尔文连接或 4 线制连接将输入引脚连接到检测电阻器。这种连接技术可确保在输入引脚之间仅检测电流检测电阻的阻抗。电流检测电阻布线不良通常会导致在输入引脚之间存在额外的电阻。鉴于电流检测电阻的欧姆值非常低，任何额外的高载流阻抗都会导致严重的测量误差。

几乎所有材料的电阻值都会随温度变化而变化。温度系数表示电阻值随温度变化的程度（通常用 ppm/°C 表示）。如果采样电阻的阻值随温度剧烈波动（即 TCR 高或 TCR 曲线不平坦），那么即使电流I恒定，测得的电压V也会变化（因为R在变），或者需要更复杂的补偿电路。我使用RL0816T4F-F-R050-FNH1电阻来进行采样，其电阻值为50mΩ，其温度系数为±150ppm/°C，显著降低了因环境温度变化或电阻自身发热引起的测量误差。

模块主要性能指标和管脚定义

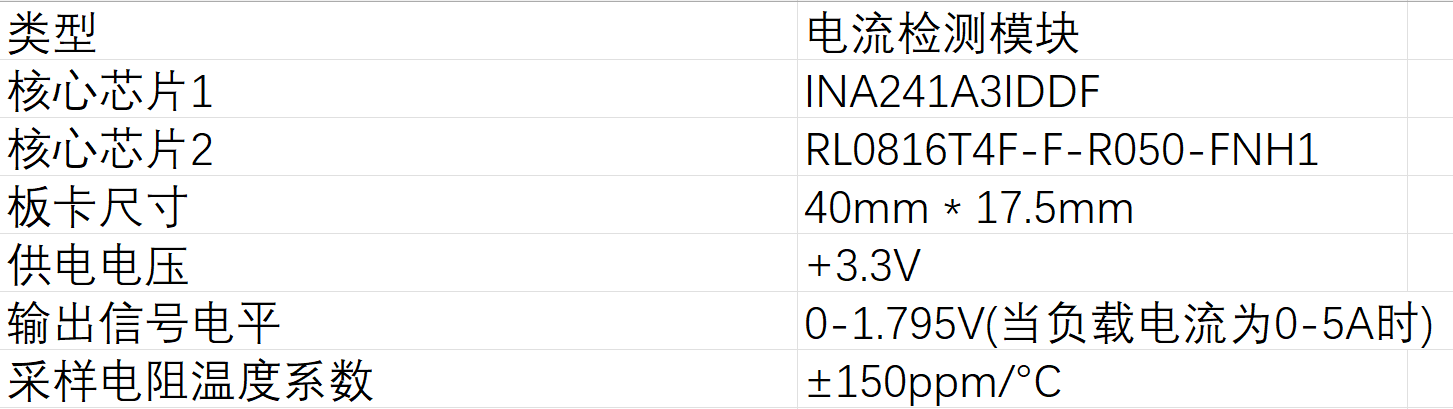

主要性能指标

管脚定义

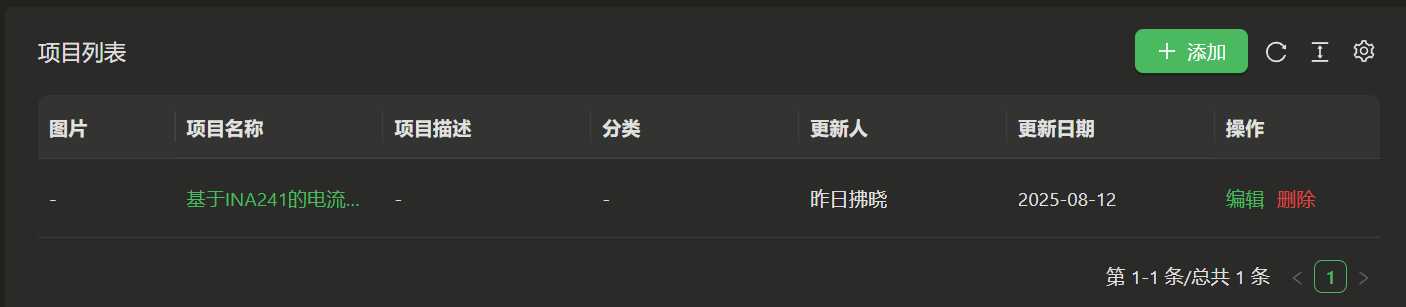

eZ-PLM上新建物料和项目的截图

使用了eZ-PLM系统上传了自己的工程文件，方便保存记录各个版本进行版本控制，也可随时查阅，系统里查阅不到的物料也支持手动添加。

物料添加展示图

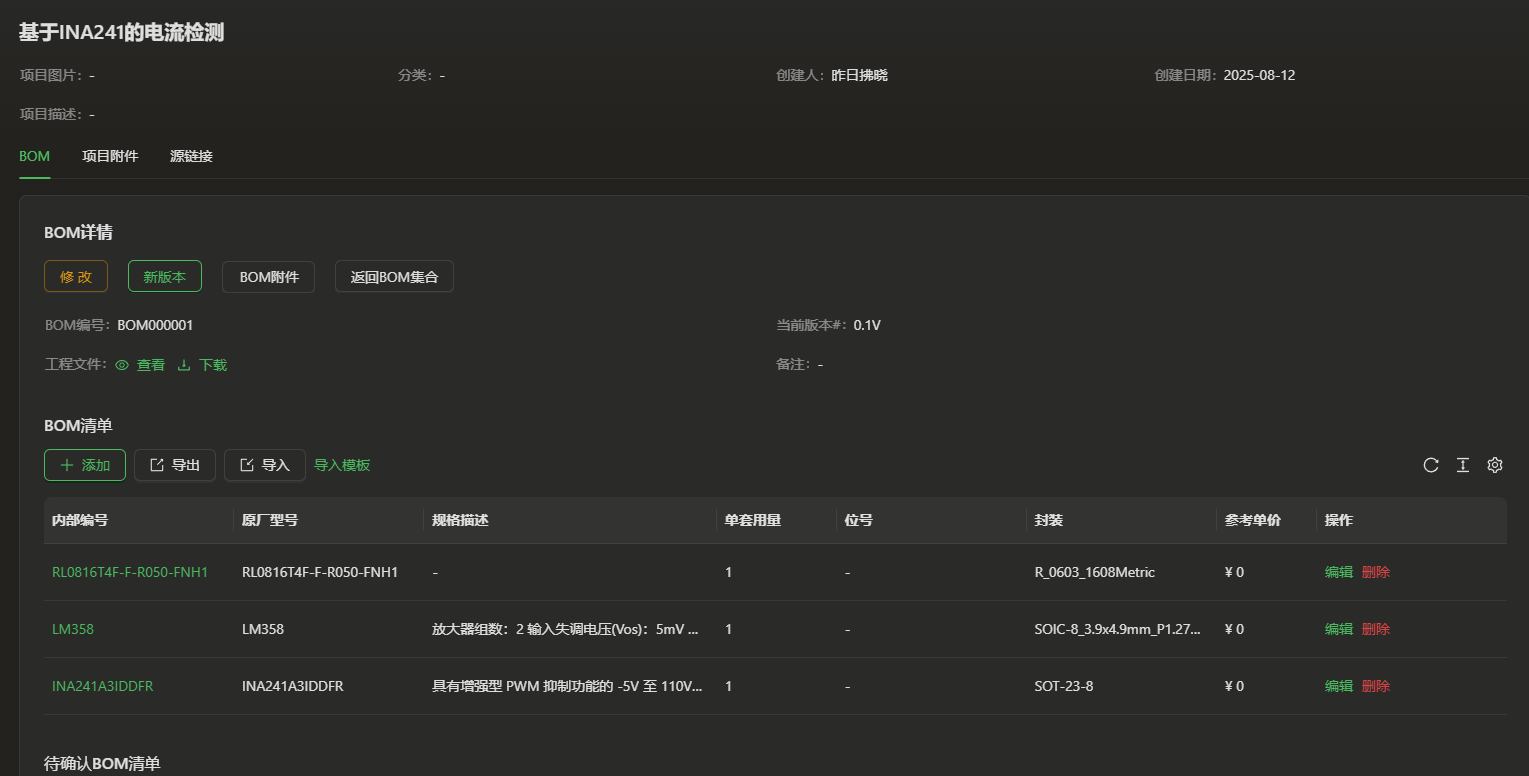

项目详细图

心得体会

本次一周内完成5A量程、小尺寸（<60x40mm）电流检测模块的设计，显著提升了核心能力：
精准芯片选型： 重点考量温漂，选用 ±150ppm/°C 的 50mΩ采样电阻 (RL0816T4F-F-R050-FNH1) 以降低温度误差；根据RP2040 ADC特性匹配信号调理电路。
深入手册研读： 透彻理解数据手册关键参数（如温度系数TCR）和布线要求（如开尔文连接），确保设计依据充分。
严谨PCB设计：严格实施开尔文连接，最大限度消除走线阻抗误差。

通过项目，强化了在精度、温漂、空间、时间等多重约束下进行权衡设计的能力，为后续精密模拟电路开发打下基础。
