Altium Designer - 大中国人人都会的PCB设计工具
Altium Designer是一种免费、开源的PCB设计工具，它提供了几乎满足任何项目所需的功能。它最初由法国人Jean-Pierre Charras开发，此工具提供了一个用于原理图输入和PCB布局布线的集成化开发环境，在这个工具中还有用于产生BOM、Gerber文件、对PCB及其上元器件进行3D查看的功能。2013年CERN（欧洲核子研究组织）的BE-CO-HT部门开始贡献一些资源支持其成为开源硬件领域与商用的EDA工具相当的工具软件。
关于Altium Designer

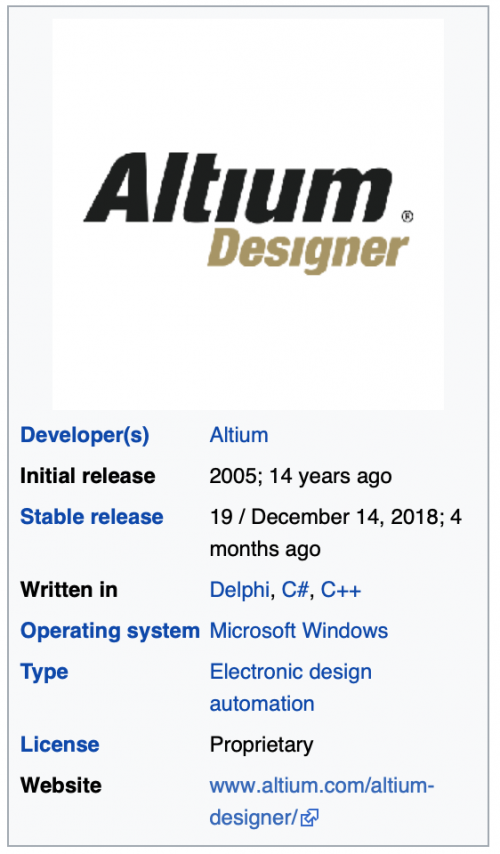

先看一下Wikipedia上关于Altium Designer的简单信息:
Altium及其产品的发布历史
1985年，Protel Systems Pty Ltd推出了基于DOS的PCB设计工具Protel PCB（后来出现在Autotrax和Easytrax中）。最初只在澳大利亚销售。自1986年以来，Protel PCB由HST Technology Pty Ltd. 在国际上销售。1986年10月，总部位于圣地亚哥的ACCEL Technologies，Inc 以Tango PCB的名义获得了美国、加拿大和墨西哥PCB项目的营销和支持职责。1987年Protel推出了DOS下的电路图编辑器Protel Schematic。
1991年Protel发布了Advanced Schematic和Advanced PCB 1.0 for Windows（1991-1993），然后是Advanced Schematic/PCB 2.x（1993-1995）和3.x（1995-1998）。 1998年，Protel98将所有组件（包括Advanced Schematic和Advanced PCB）整合到一个环境中。 Protel99于1999年推出了第一个集成3D元器件的PCB组件。2000年发布了经典的Protel 99SE。
Protel DXP于2003年发布，Protel 2004发布于2004年，Altium Designer 6.0发布于2005年。
2007年的Altium Designer 6.8版是第一个直接在PCB编辑器中提供PCB可视化和间隙检查的产品。
2011年4月，Altium从澳大利亚迁至中国上海。
主要功能：
Altium Designer套件包含四个主要功能：
- 原理图设计
- 3D PCB设计
- 现场可编程门阵列（FPGA）开发
- 发布/数据管理
值得注意的功能包括：
- 与多个元器件分销商集成，可以搜索元器件并访问制造商的数据
- 电路板的交互式3D编辑和MCAD导出到STEP
- 云发布设计和制造数据
- 使用VHDL语言可以实现FPGA的仿真和调试，并检查对于给定的一组输入信号，将产生预期的输出信号。FPGA软处理器软件开发工具（编译器，调试器，分析器）可用于FPGA中的选定嵌入式处理器。
下面的图就是从其官网首页上截取的关于其三大重点功能的介绍 - 原理图绘制、PCB布局布线、3D查看。
KiCad工具套装包括5个重要的部分：
- KiCad – 工程管理.
- Eeschema – 原理图绘制编辑器.
- Pcbnew – PCB布局布线，它包含了3D查看的功能.
- GerbView – 查看Gerber文件.
- Bitmap2Component – 将图像文件转变成PCB的封装库。
打开KiCad工程管理文件，可以看到下面的菜单，包含了主要的几个功能 - 原理图/原理图库、PCB布局布线/PCB库制作、Gerber查看、图片转换、计算器、以及页面设置功能
AD的相关资源网址
AD的下载、安装
KiCad软件目前比较成熟的版本是5.0.1，可以从下面的URL链接地址进行下载安装：
库资源及库文件的下载
元器件的库非常重要，创建一个新的元器件的库费时费力，而且容易出错，因此如果有可信的现成的元器件库，对于工程师来讲会是很大的帮助，我们收集整理了几个可以下载库的网站，用户可以放心从这些地方下载。这些库一般都包含了原理图符号库、PCB封装库以及3D模型库三个部分。对于不同的操作系统，库的安装和配置方式可能不同，用户可以阅读KiCad提供的使用说明。这些网站会不断更新他们的库，不断添加原厂新推出来的器件。
很多器件的库文件（原理图符号、封装、3D模型）都可以从UltraLibrarian网站以及SnapEDA网站上找到并可以下载，利用好这些网站创建的成熟的库文件，可以节省自己创建库的时间，并保证了正确性。
全球知名的元器件现货分销商Digikey强力支持KiCad，在其官网上提供了很多元器件的KiCad库文件供大家下载，如下是其网站的介绍：
- 超过一千个有用的零件，并提供相关封装
- 完全由 Digi-Key AE 构建
- 手工专门构建并通过同行测试，在这里没有自动化
- 与 KiCad 库一样的开源许可
- 创建时带有所有参数和订购信息
在Digikey的中文官网上有Digikey针对KiCad的资源，可以点击Digikey针对KiCad的库文件进行下载
