2026寒假练 - 基于树莓派RP2040游戏机实现重力迷宫滚球小游戏

内容介绍

一、项目介绍

本项目基于树莓派RP2040开发板，实现了一款重力感应控制的迷宫滚球小游戏。玩家通过倾斜游戏机来控制小球在迷宫中移动，目标是在规定时间内到达终点，同时避开墙壁以获得更高分数。项目集成了姿态传感器、LCD显示、按键输入和蜂鸣器输出等功能，提供了完整的游戏体验。

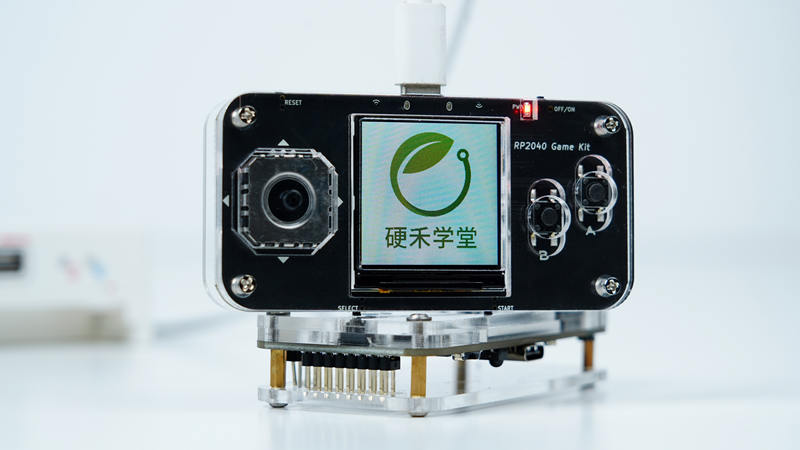

1.1 硬件介绍

本项目使用的硬件组件包括：

组件名称	型号/规格	功能描述
主控芯片	树莓派RP2040	负责游戏逻辑处理和硬件控制
显示屏幕	240x240 LCD	显示游戏界面、迷宫、小球和游戏信息
姿态传感器	MMA7660	检测设备倾斜角度，控制小球移动
按键	4个物理按键	实现开始、暂停、重开与关卡切换功能
蜂鸣器	压电蜂鸣器	提供碰撞和通关的声音提示
存储	板载Flash	存储迷宫地图数据

硬件连接关系：

LCD屏幕通过SPI接口连接到RP2040
MMA7660姿态传感器通过I2C接口连接
按键直接连接到RP2040的GPIO引脚
蜂鸣器连接到RP2040的PWM输出引脚
- USB Type C连接器用于供电、程序下载

1.2 功能概览

本项目实现了以下功能：

重力感应控制：使用MMA7660姿态传感器检测设备倾斜角度，控制小球在迷宫中移动
多关卡迷宫：设计了5个不同难度的固定迷宫，每个迷宫有独立的起点和终点
游戏状态管理：包含启动界面、游戏菜单、游戏中、暂停、关卡完成和游戏结束等状态
计时与得分系统：每关限时60秒，根据完成时间和碰撞次数计算得分
碰撞检测：检测小球与墙壁的碰撞，增加惩罚时间并播放碰撞音效
声音提示：碰撞和通关时播放不同的音效
迷宫数据存储：支持将迷宫数据保存到Flash和从Flash加载
按键控制：通过按键实现开始、暂停、重开、关卡切换等操作

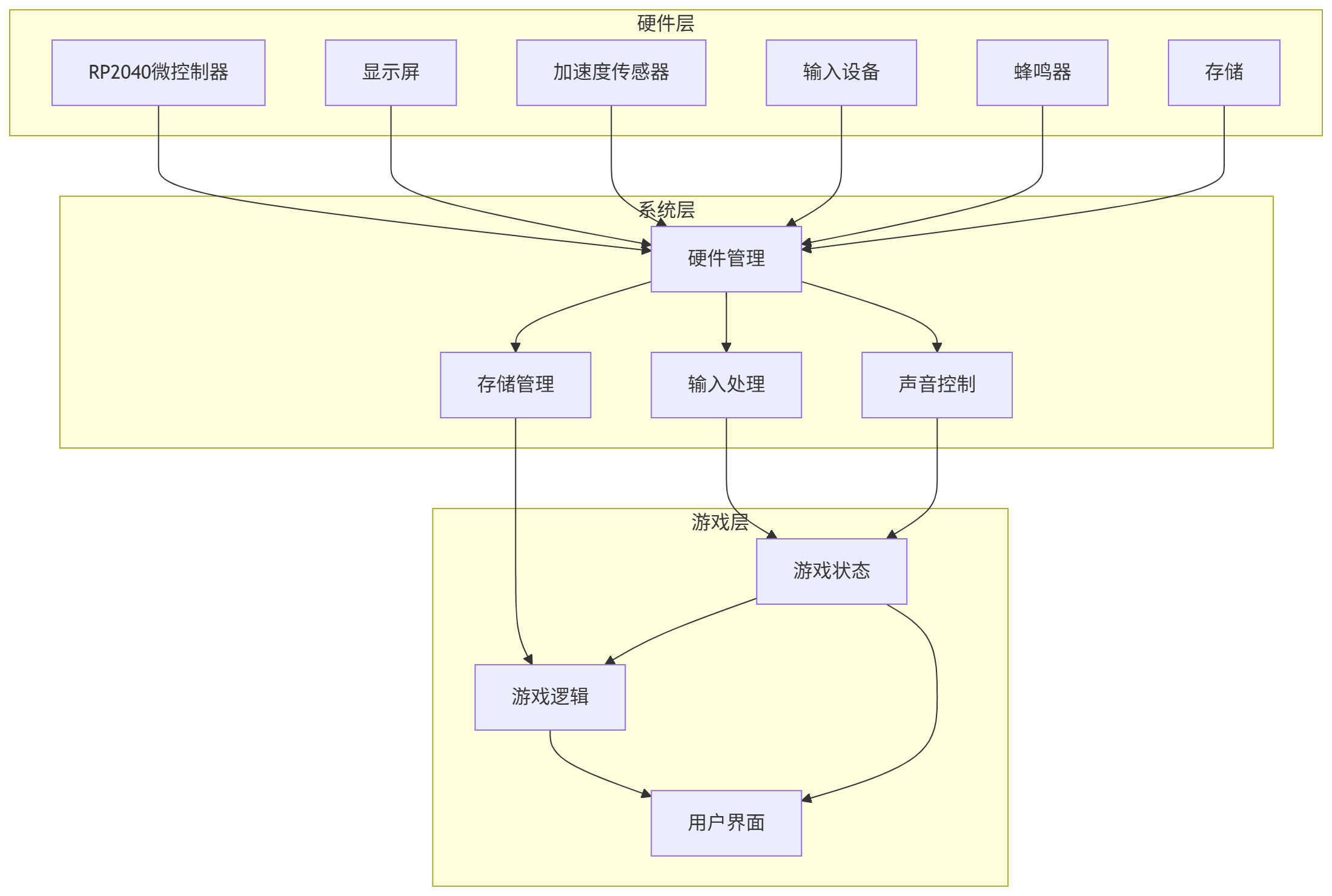

1.3 设计思路

模块化设计：将游戏功能分解为多个独立模块，如硬件初始化、迷宫绘制、小球控制、碰撞检测、输入处理等
状态机管理：使用状态机模式管理游戏流程，清晰地处理不同游戏状态之间的转换
数据结构设计：使用结构体存储关卡信息，包括起点、终点和迷宫地图
传感器数据处理：对MMA7660传感器数据进行校准和处理，实现平滑的小球控制
碰撞检测算法：基于网格的碰撞检测，准确判断小球是否与墙壁碰撞
得分计算逻辑：根据完成时间和碰撞惩罚计算关卡得分，并累加总分

二、功能实现

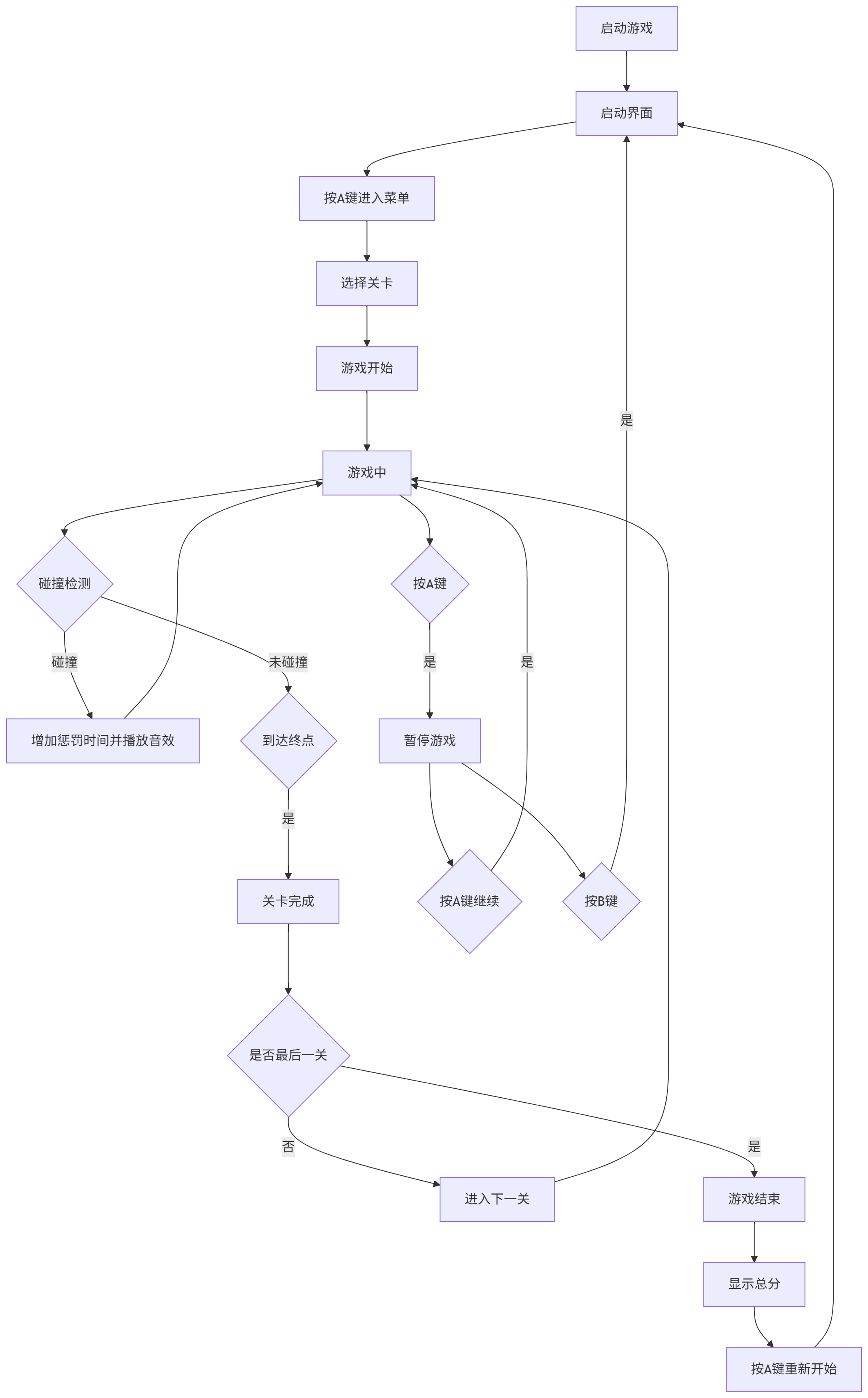

2.1 软件流程图

2.2 实现过程

1. 硬件初始化

void initializeHardware() {
  // 初始化串口
  Serial.begin(115200);

  // 初始化I2C总线（用于MMA7660）
  i2c.begin();

  // 初始化MMA7660
  accelemeter.begin();
  accelemeter.setMode(MMA7660::MODE_ACTIVE);

  // 初始化LCD
  tft.init();
  tft.setRotation(LCD_ROTATION);
  tft.fillScreen(TFT_BLACK);

  // 初始化按键引脚
  pinMode(BUTTON_A, INPUT_PULLUP);
  pinMode(BUTTON_B, INPUT_PULLUP);
  pinMode(BUTTON_START, INPUT_PULLUP);
  pinMode(BUTTON_MENU, INPUT_PULLUP);

  // 初始化蜂鸣器引脚
  pinMode(BUZZER_PIN, OUTPUT);

  // 初始化摇杆引脚
  pinMode(JOYSTICK_X, INPUT);
  pinMode(JOYSTICK_Y, INPUT);
}

2. 迷宫数据结构

typedef struct {
  uint8_t startX;
  uint8_t startY;
  uint8_t goalX;
  uint8_t goalY;
  uint8_t maze[MAZE_SIZE][MAZE_SIZE];
} LevelInfo;

LevelInfo levels[MAX_LEVELS] = {
  {
    .startX = 1,
    .startY = 1,
    .goalX = 18,
    .goalY = 17,
    .maze = {
      // 迷宫数据...
    }
  },
  // 更多关卡...
};

3. 小球控制与碰撞检测

void updateBallPosition() {
  float accelX = 0, accelY = 0;

  // 读取IMU数据
  if (imuEnabled) {
    float x, y, z;
    accelemeter.getAcceleration(&x, &y, &z);

    // 对调X和Y轴数据，并将X轴反向
    accelX = y;
    accelY = -x;

    // 应用校准偏移值
    accelX -= accelXOffset;
    accelY -= accelYOffset;

    // 加速度阈值和档位设置
    // ...

    // 计算速度增益
    // ...

    // 方向优先级逻辑
    // ...

    // 更新速度
    ballSpeedX += accelX * gainX;
    ballSpeedY += accelY * gainY;
  }

  // 速度限制
  // ...

  // 摩擦力
  ballSpeedX *= 0.95;
  ballSpeedY *= 0.95;

  // 更新位置
  ballX += ballSpeedX;
  ballY += ballSpeedY;

  // 边界检查
  // ...

  // 清除旧球位置并绘制新位置
  // ...
}

void checkCollision() {
  // 计算迷宫参数
  // ...

  int cellX = (ballX - mazeStartX) / cellSize;
  int cellY = (ballY - mazeStartY) / cellSize;

  // 检查墙壁碰撞
  if (levels[currentLevel].maze[cellY][cellX] == 1) {
    // 增加惩罚时间
    penaltyTime += PENALTY_TIME * 1000;

    // 播放碰撞音效
    playCollisionSound();
  }

  // 检查终点
  if (cellX == levels[currentLevel].goalX && cellY == levels[currentLevel].goalY) {
    gameState = STATE_LEVEL_COMPLETE;
  }
}

4. 得分系统

void nextLevel() {
  // 计算得分
  unsigned long totalTime = millis() - startTime + penaltyTime;
  levelScore = 1000 - (int)(totalTime / 100);
  if (levelScore < 0) levelScore = 0;
  totalScore += levelScore;

  // 播放胜利音效
  playVictorySound();

  // 检查是否通关所有关卡
  if (currentLevel < MAX_LEVELS - 1) {
    // 进入下一关
    loadMaze(currentLevel + 1);
    gameState = STATE_PLAYING;
  } else {
    // 游戏结束
    gameState = STATE_GAME_OVER;
  }
}

5. 游戏状态管理

void loop() {
  switch (gameState) {
    case STATE_INIT:
      // 启动界面
      tft.fillScreen(TFT_BLACK);
      tft.setTextColor(TFT_WHITE);
      tft.setTextSize(2);
      tft.setCursor(60, 70);
      tft.println("Gravity Maze");
      tft.setTextSize(1);
      tft.setCursor(70, 120);
      tft.println("Press A to start");
      tft.setCursor(65, 140);
      tft.println("Press Menu to set");

      // 检测按键
      bool aState = digitalRead(BUTTON_A) == LOW;
      bool menuState = digitalRead(BUTTON_MENU) == LOW;
      delay(BUTTON_DEBOUNCE);

      if (aState || menuState) {
        gameState = STATE_MENU;
      }
      break;

    case STATE_MENU:
      drawMenu();
      handleMenuInput();
      break;

    case STATE_PLAYING:
      updateBallPosition();
      checkCollision();
      handleInput();
      updateDisplay();
      break;

    case STATE_PAUSED:
      tft.setCursor(80, 110);
      tft.setTextColor(TFT_WHITE);
      tft.setTextSize(2);
      tft.print("Paused");
      handleInput();
      break;

    case STATE_LEVEL_COMPLETE:
      nextLevel();
      break;

    case STATE_GAME_OVER:
      gameOver();
      break;
  }
}

6. 迷宫数据存储

void saveMazesToFlash() {
  // 准备数据
  MazeData data;
  data.version = FLASH_VERSION;
  memcpy(data.levels, levels, sizeof(levels));

  // 擦除Flash
  flashIap.erase(FLASH_MAZE_START, 4096);

  // 写入数据
  flashIap.program((const uint8_t*)&data, FLASH_MAZE_START, sizeof(data));
}

void loadMazesFromFlash() {
  // 从Flash读取数据
  MazeData data;
  flashIap.read((uint8_t*)&data, FLASH_MAZE_START, sizeof(data));

  // 检查版本
  if (data.version == FLASH_VERSION) {
    memcpy(levels, data.levels, sizeof(levels));
  }
}

三、功能展示

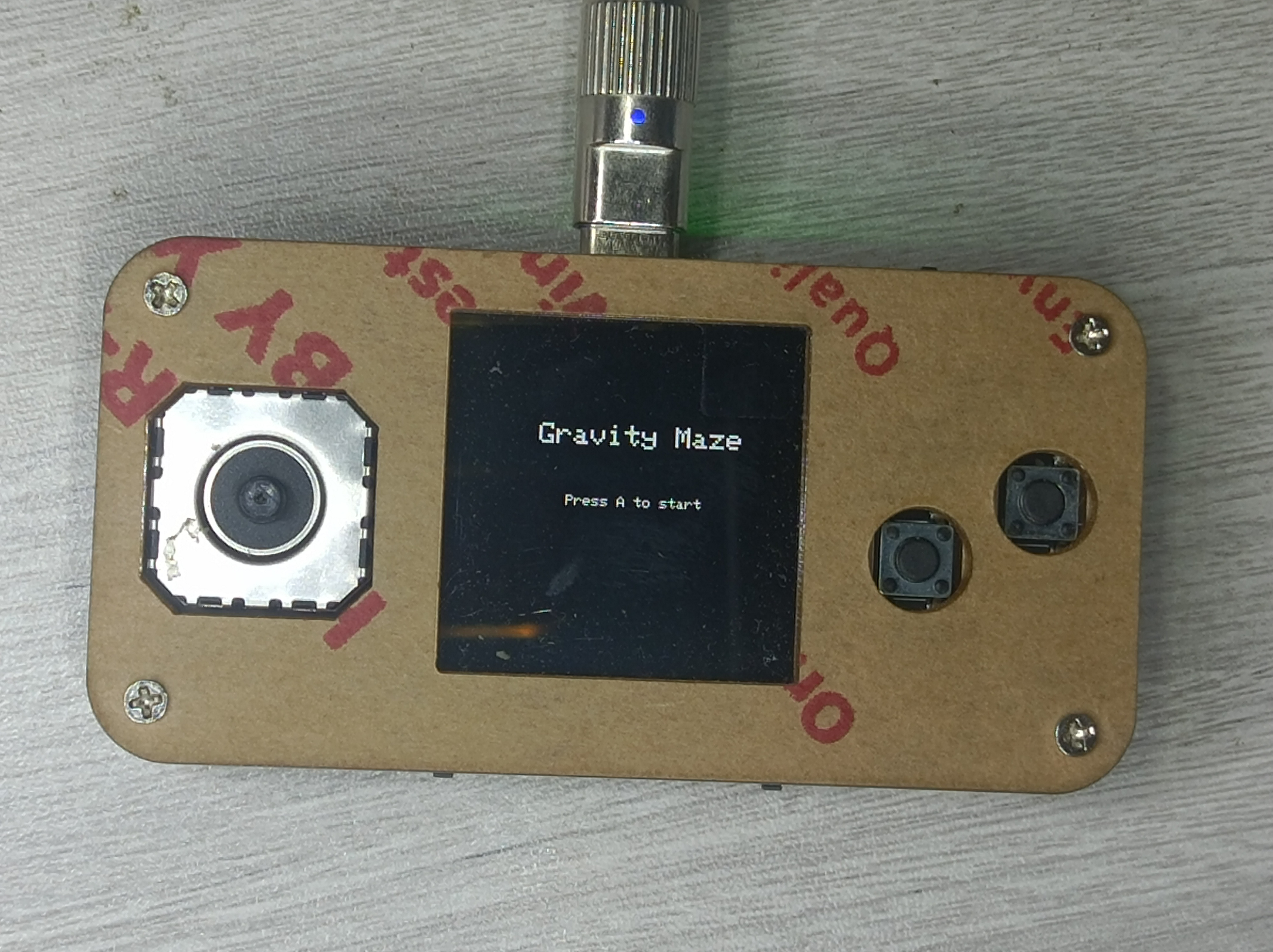

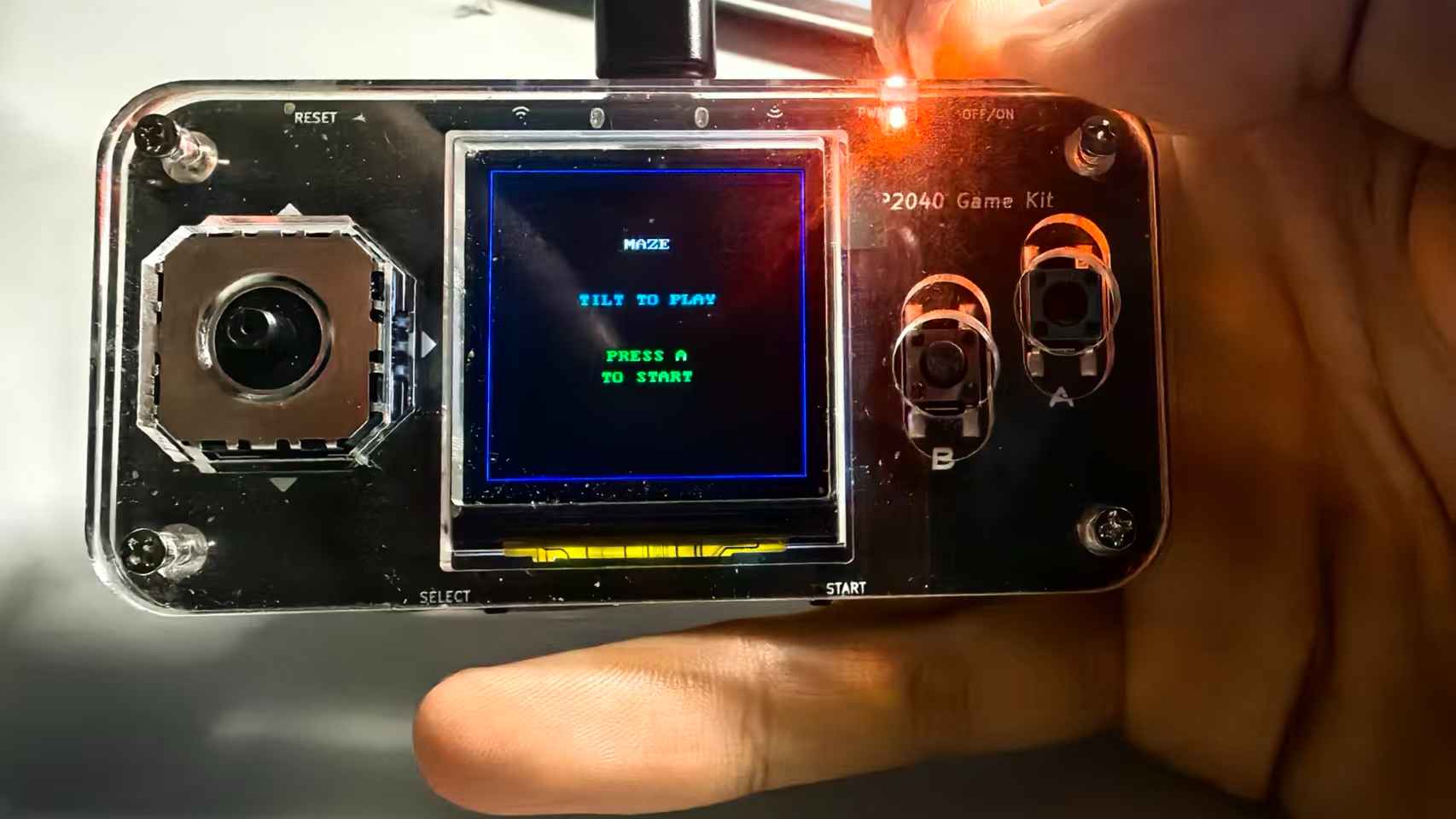

启动界面

游戏启动后显示启动界面，包含游戏标题"Gravity Maze"和操作提示"Press A to start"、"Press Menu to set"。

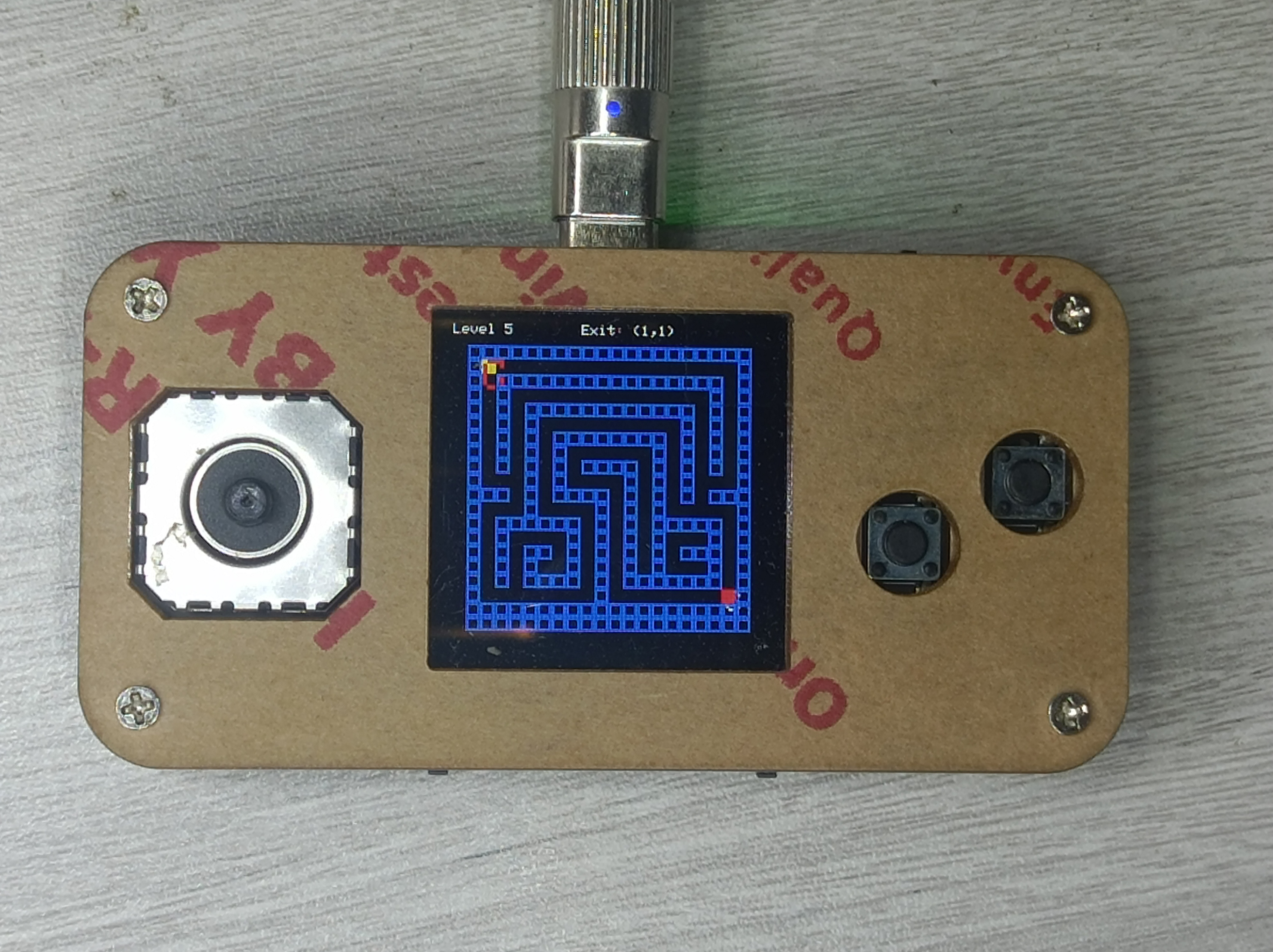

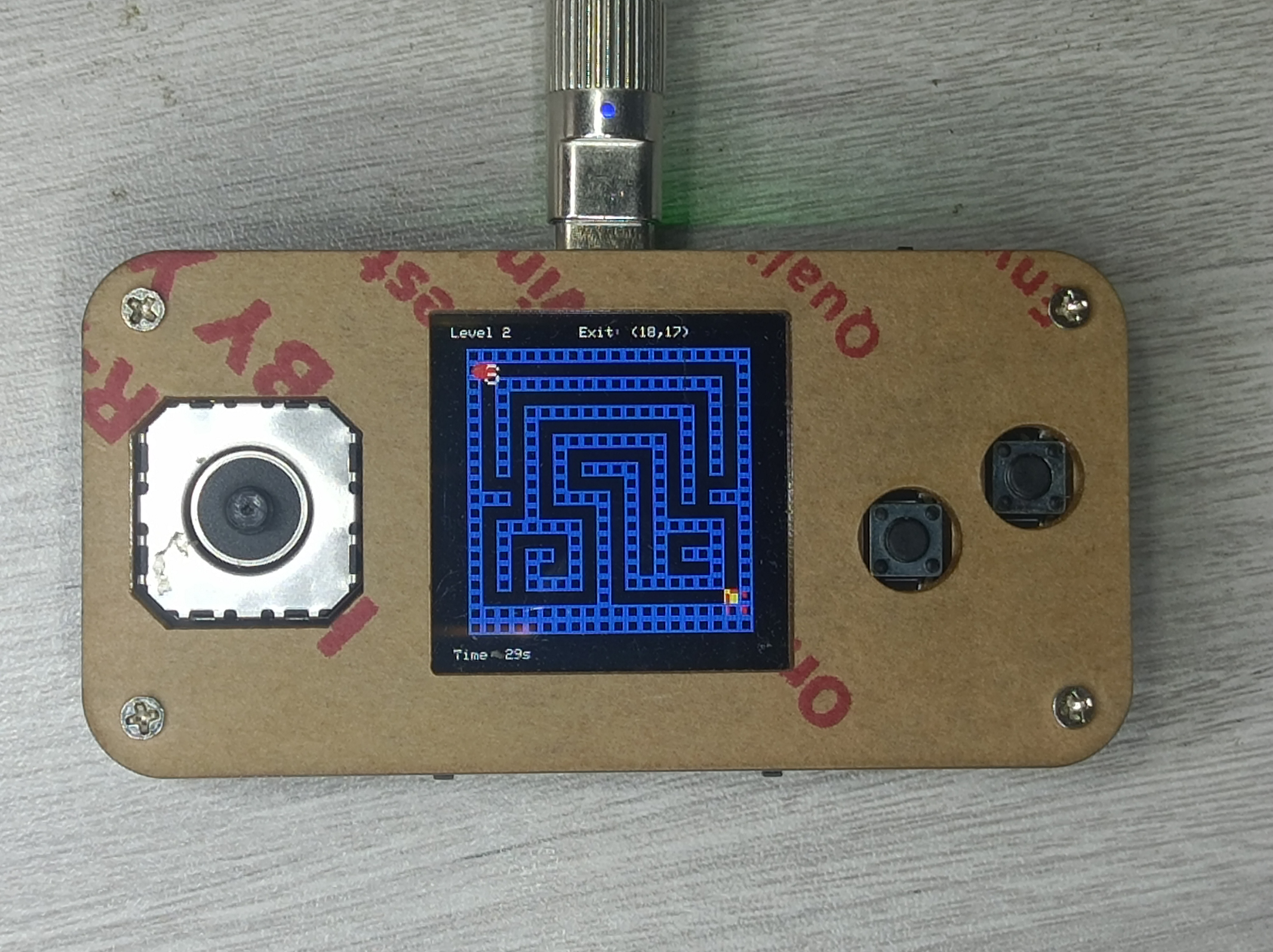

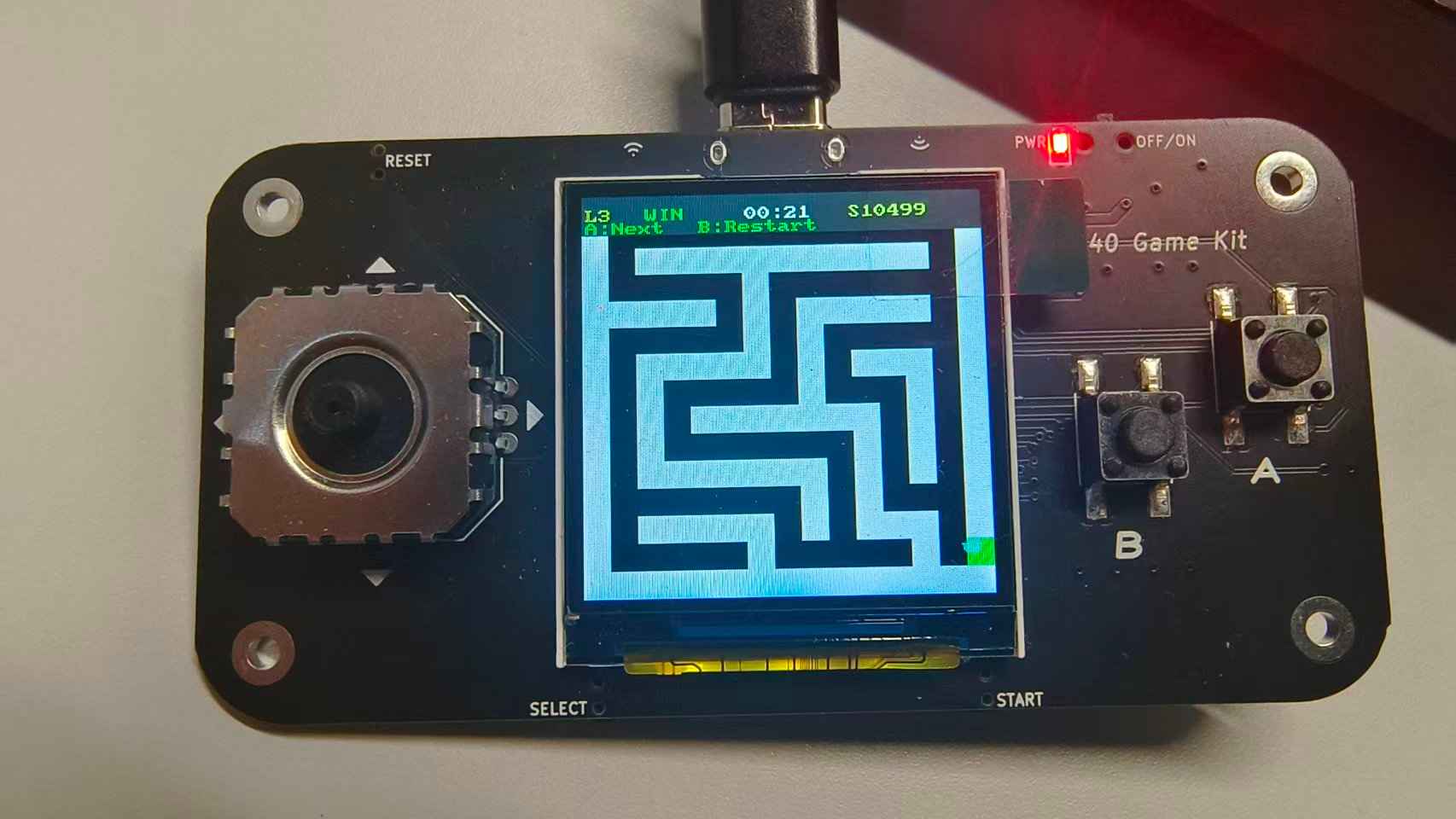

游戏界面

游戏界面显示当前关卡、迷宫地图、小球位置、剩余时间等信息。迷宫使用蓝色线条绘制墙壁，红色标记起点，黄色标记终点。

游戏操作

A键：开始游戏/暂停游戏
B键：返回启动界面
Start键：同A键功能，长按切换IMU状态
Menu键：打开/关闭菜单
A+B长按：重开本关
Start+Menu长按：软重启

游戏流程

启动游戏，进入启动界面
按A键进入菜单，选择关卡
进入游戏，通过倾斜设备控制小球移动
避开墙壁，尽快到达终点
完成当前关卡后，自动进入下一关
完成所有关卡后，显示总分并返回启动界面

四、总结

遇到的问题

传感器噪声：初期姿态数据抖动明显，通过互补滤波和适当降低灵敏度得以改善。
使用的是 TFT_eSPI 绘制的地图，导致小球在移动过程中会擦除一点路径的墙壁。暂时没有什么好的解决方案。

心得体会

本项目成功实现了基于树莓派RP2040的重力迷宫滚球小游戏，具有以下特点：

完整的游戏体验：实现了从启动到通关的完整游戏流程，包括多个关卡、计时、得分、音效等功能
良好的控制体验：使用MMA7660姿态传感器实现了流畅的重力感应控制，支持方向优先级逻辑
模块化设计：代码结构清晰，模块化程度高，便于维护和扩展
数据持久化：支持将迷宫地图数据保存到Flash，实现数据持久化
硬件资源利用：充分利用了RP2040的硬件资源，包括I2C、SPI、GPIO等

项目还存在一些可以改进的地方：

迷宫编辑器：可以开发一个迷宫编辑器，允许用户自定义迷宫
难度调整：可以增加难度设置，调整迷宫大小、时间限制等参数
更多游戏模式：可以添加时间挑战、无尽模式等游戏模式
视觉效果：可以增加小球移动的动画效果，提升游戏视觉体验
电源管理：可以优化电源管理，延长电池续航时间

总体而言，本项目成功实现了一个功能完整、体验良好的重力迷宫滚球小游戏，展示了树莓派RP2040的强大功能和应用潜力。

最后感谢电子森林推出的 《寒假练》 系列活动，对于我来说是个很好的学习机会，理论结合实践。我们下期活动再见！
