一、所选任务介绍

【RP2040游戏机】重力迷宫滚球小游戏

使用姿态传感器（IMU）俯仰和横滚控制小球在迷宫中移动，LCD 实时显示。

1. 设计至少 3 关固定迷宫；按键实现开始、暂停、重开与关卡切换。
2. 计时与得分显示在屏幕；蜂鸣器提示碰壁与通关。
3. 可选加分：迷宫地图从板载 Flash 读取或由上位机串口下发。

二、项目介绍

Gravity Maze 是一款运行在嵌入式开发板上的重力感应迷宫游戏。玩家无需使用任何按键控制方向，而是通过物理倾斜开发板来控制金色小球在迷宫中滚动，引导小球从绿色起点出发，穿越迷宫通道，最终到达红色终点完成过关。

游戏共设计三个难度递增的关卡，配备实时计分系统——用时越短得分越高，三关累计总分作为最终成绩。同时支持蜂鸣器音效反馈（碰墙音效、过关音乐），提升游戏沉浸感。

核心亮点：

• 纯物理倾斜控制，无需方向键，操作直觉自然
• 基于 MMA7660 加速度计的完整姿态解算链路（零偏校准 → 低通滤波 → 归一化 → 死区映射）
• X/Y 轴独立参数调优，解决不同方向灵敏度不一致问题
• 增量渲染策略，规避 SPI LCD 带宽瓶颈，保证流畅帧率

三、硬件介绍

• 采用树莓派Pico核心芯片RP2040：
• • 双核Arm Cortex M0+内核，可以运行到133MHz
  • 264KB内存
  • 性能强大、高度灵活的可编程IO可用于高速数字接口
  • 片内温度传感器、并支持外部4路模拟信号输入，内部ADC采样率高达500Ksps、12位精度
  • 支持MicroPython、C、C++编程
• 板上功能：
• • 240*240分辨率的彩色IPS LCD，SPI接口，控制器为ST7789
  • 四向摇杆 + 2个轻触按键 + 一个三轴姿态传感器MMA7660用做输入控制
  • 板上外扩2MB Flash，预刷MicroPython的UF2固件
  • 一个红外接收管 + 一个红外发射管
  • 一个三轴姿态传感器MMA7660
  • 一个蜂鸣器
  • 双排16Pin连接器，有SPI、I2C以及2路模拟信号输入
  • 可以使用MicroPython、C、C++编程
  • USB Type C连接器用于供电、程序下载

四、方案框图与设计思路

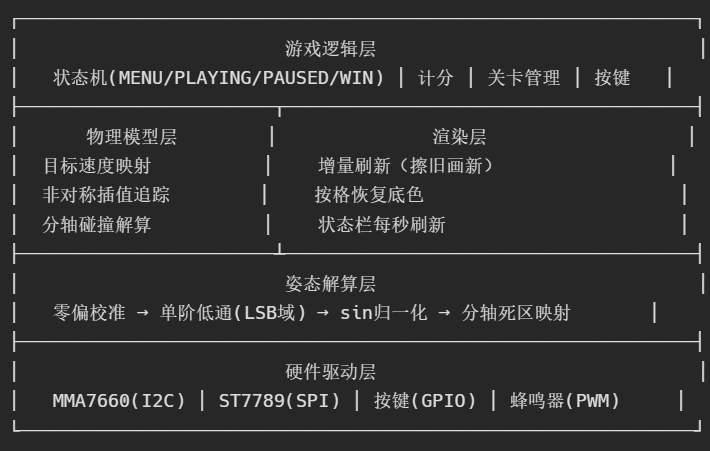

4.1系统架构框图

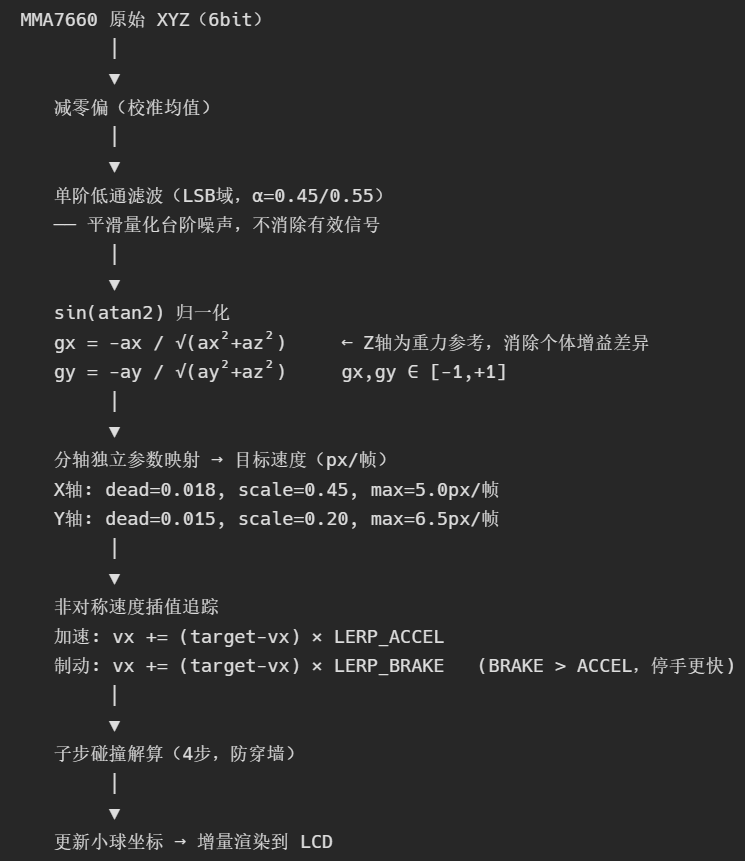

4.2数据流向

4.3核心设计思路

1.姿态解算：为何不直接用 XY 的 LSB 值

MMA7660 测量的是重力在三轴的投影，倾斜角与 X 轴读数是 sin 关系，非线性。且不同个体 1g 对应的 LSB 数不同（18~23 之间），直接用 LSB 值会导致不同设备灵敏度不一致。采用 sin(atan2(ax, az)) 归一化：用 Z 轴作为参考重力量，输出的坡度值与设备个体差异无关，只与真实倾斜角对应。

2.物理模型：目标速度插值而非加速度积分

旧方案（加速度积分）的问题：放平设备后速度靠摩擦衰减，约需 10+ 帧才能停止，手感像在冰面滑行。

新方案（目标速度插值）：倾斜角决定目标速度，当前速度向目标速度插值追踪。放平时目标速度=0，约 5 帧（150ms）内完全停止，手感"跟手"。

3.X/Y 轴独立参数

由于手持设备时左右倾（手腕旋转）和前后倾（手肘抬放）的动作幅度天然不同，MMA7660 在两轴的噪声特性也不同，共用同一套参数必然导致两个方向手感不平衡。X/Y 轴分别设置死区、满速尺度、速度上限、低通系数和插值系数。

五、软件说明与关键代码

5.1开发环境

5.2 软件流程图

上电启动

│

▼

硬件初始化（LCD / IMU / 蜂鸣器 / 按键）

│

▼

IMU 校准（预热16帧 → 采集40帧 → 计算零偏）

│

▼

显示主菜单（MENU状态）

│

├── Start/Select键：切换关卡选择

├── 长按Select（1.8s）：重新校准IMU

└── A键：进入游戏

│

▼

PLAYING 状态（主循环 30ms/帧）

│

├── read_attitude() 读取IMU → 目标速度

│ │

│ ├── I2C读取XYZ

│ ├── 减零偏 → 低通滤波

│ ├── sin归一化 → gx/gy

│ └── 分轴映射 → target_vx/vy

│

├── physics_update() 物理更新

│ │

│ ├── 速度插值（非对称lerp）

│ ├── 极小速度归零

│ └── 子步碰撞（4步）

│ │

│ ├── 碰墙 → 回退 + 速度清零 + 蜂鸣

│ └── 过关 → 记录得分

│

├── update_render() 增量渲染

│ │

│ ├── 位置变化 → 擦旧位置（按格恢复底色）

│ ├── 画新位置（黄色小球）

│ └── 每秒刷新状态栏（时间/得分）

│

├── B键 → PAUSED 状态

│ ├── A键 → 恢复 PLAYING

│ └── B键 → 返回 MENU

│

└── 过关 → 下一关 或 WIN 状态

│

└── A键 → 返回 MENU

5.3 关键代码介绍

IMU 多频率重试初始化

def _init_imu():
    for freq in (10_000, 5_000):          # 先高频后低频尝试
        try:
            bus = machine.I2C(...)
            found = bus.scan()
            if MMA7660_ADDR not in found:
                continue
            # 尝试写配置寄存器（失败则降级为只读模式）
            for attempt in range(5):
                try:
                    bus.writeto_mem(MMA7660_ADDR, _REG_MODE, bytes([0x00]))
                    ...
                    write_ok = True
                    break
                except OSError:
                    time.sleep_ms(50 * (attempt + 1))
            # 验证读取有效性（至少2帧alert bit未置位）
            if valid >= 2:
                imu_mode = "rw" if write_ok else "ro"
                return

sin(atan2) 归一化坡度计算

# Z轴防零保护（避免除零）
az = _lpf_rz if abs(_lpf_rz) > 3.0 else math.copysign(3.0, _lpf_rz)

# sin(atan2) 归一化：消除个体增益差异
# gx = sin(atan2(ax, az)) = ax / sqrt(ax² + az²)
denom_x = max(math.sqrt(_lpf_rx * _lpf_rx + az * az), 1e-6)
denom_y = max(math.sqrt(_lpf_ry * _lpf_ry + az * az), 1e-6)

gx = -_lpf_rx / denom_x   # 取反使方向与屏幕坐标系一致
gy = -_lpf_ry / denom_y

分轴独立参数映射

def _map_axis(gv, dead, scale, max_spd):
    """
    死区 + 线性映射：
      |gv| < dead          → 0（静止）
      dead ≤ |gv| < dead+scale → 线性插值到 max_spd
      |gv| ≥ dead+scale    → max_spd（夹位满速）
    """
    av = abs(gv)
    if av < dead:
        return 0.0
    sign  = 1.0 if gv > 0 else -1.0
    ratio = min((av - dead) / scale, 1.0)
    return sign * ratio * max_spd

# X/Y 轴分别传入独立参数
tvx = _map_axis(gx, _DEAD_GX, _SCALE_X, _MAX_SPD_X)
tvy = _map_axis(gy, _DEAD_GY, _SCALE_Y, _MAX_SPD_Y)

非对称速度插值（跟手感的关键）

def _lerp_vx(self, cur, tgt):
    # 判断是加速还是制动
    accel = (abs(tgt) > abs(cur)) and (tgt * cur >= 0)
    c = self.LERP_ACCEL_X if accel else self.LERP_BRAKE_X
    return cur + (tgt - cur) * c

# 停手时 tgt=0，每帧速度衰减：
# v(n) = v(n-1) × (1 - LERP_BRAKE) = v × 0.45
# 约5帧（150ms）内速度归零

按格恢复底色（增量渲染核心）

def _restore_bg(self, x, y):
    # 计算小球 bounding box 覆盖的格子范围
    col_min = max(0,           (int(x)-r) // GRID_SIZE)
    col_max = min(GRID_COLS-1, (int(x)+r) // GRID_SIZE)
    # 对每个被覆盖的格子，用该格真实颜色填充交集区域
    for row in range(row_min, row_max+1):
        for col in range(col_min, col_max+1):
            color = self._cell_color(lvl[row][col])  # 墙/起点/终点/通道
            # 计算交集矩形
            px0 = max(int(x)-r, col*GRID_SIZE)
            px1 = min(int(x)+r, col*GRID_SIZE+GRID_SIZE-1)
            self._fill_rect(px0, py0, px1-px0+1, py1-py0+1, color)

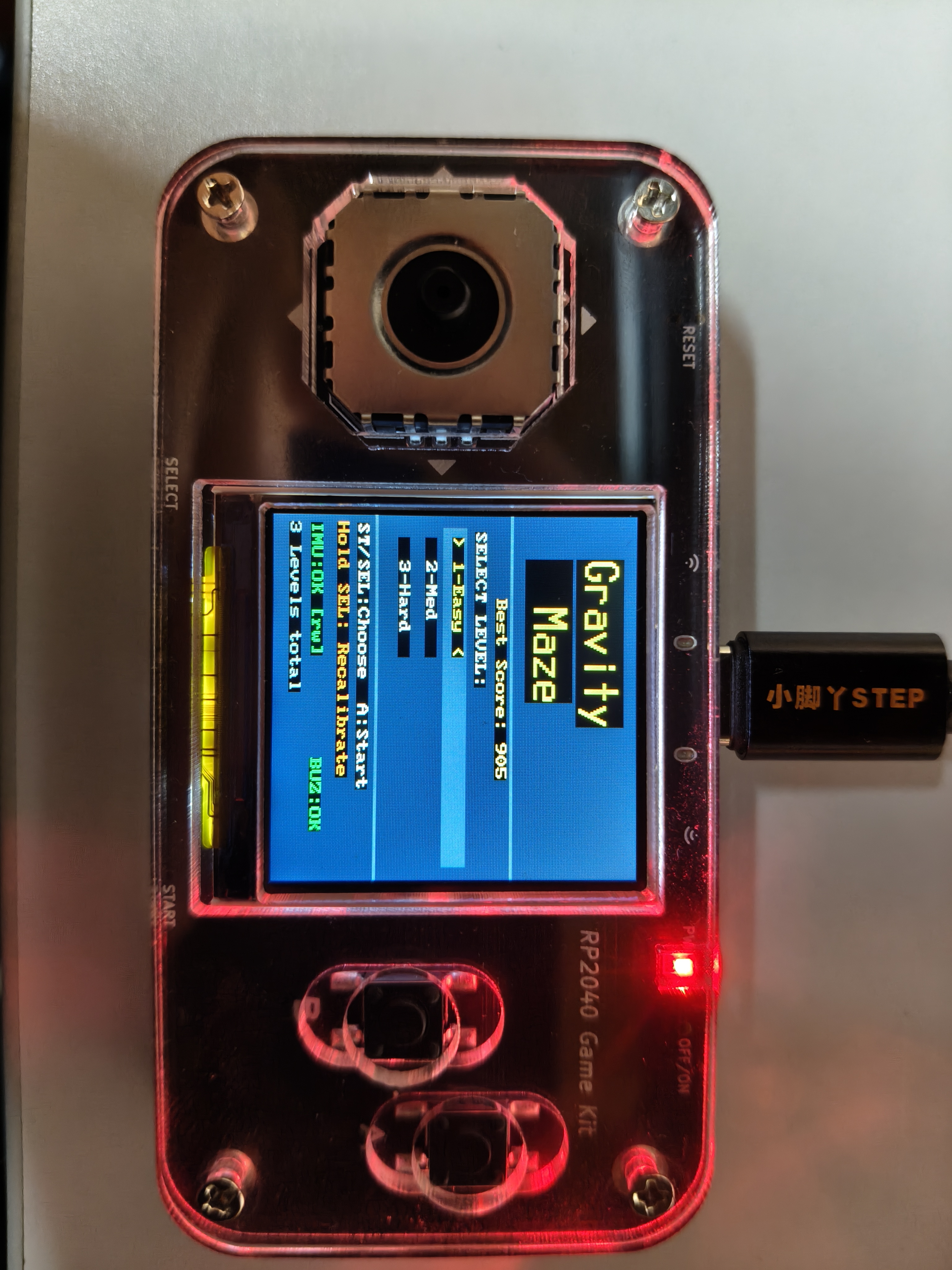

六、功能展示

七、遇到的难题及解决方法

1. 小球响应迟钝，必须大角度倾斜才会移动

这是项目中最影响体验的核心问题之一。在初版程序中，玩家需要将设备倾斜到比较大的角度，小球才会开始缓慢移动，导致操作明显“发闷”，失去了重力控制应有的自然感。深入分析后发现，该问题并非单一参数设置错误，而是由多个环节叠加造成的：

1. 动态死区偏大：校准时根据噪声峰值自动计算死区，虽然提高了抗抖能力，但在部分设备上死区被放大，吞掉了大量小角度有效输入；
2. 速度映射增益不足：原有映射公式对小角度倾斜不够敏感，导致轻微姿态变化无法转化为明显速度；
3. 整体速度上限偏保守：即使检测到倾斜，映射到小球上的运动速度仍然较低，视觉反馈不明显。

针对这一问题，最终做了三方面优化：

1. 将动态死区改为固定小死区，只保留抑制静止抖动所需的最小范围；
2. 重构姿态到速度的映射关系，提升小角度区域的输出增益，让轻微倾斜也能产生可感知的运动；
3. 重新匹配速度上限与插值参数，让小球启动更及时、反馈更直接。

在优化后，小球在轻微倾斜时即可自然启动，整体操控感明显提升。

2. 左右方向过快、上下方向过慢，控制手感不统一

在解决灵敏度问题后，又出现了新的体验差异：左右倾斜时小球移动过快，容易撞墙；而上下方向依旧偏慢，需要更明显的前后倾动作才能获得理想效果。这一现象说明，单纯提高整体灵敏度并不能从根本上解决问题。继续分析后发现，问题来自于X 轴和 Y 轴在真实使用场景中的天然差异：

1. 左右操作更多依赖手腕旋转，动作幅度通常更大、变化更快；
2. 上下操作更依赖手臂前后抬放，受握持姿势影响更明显，输入往往更弱；
3. 同时，MMA7660 在两个方向上的噪声表现和实际响应也并不完全一致。

因此，项目最终放弃了“两个方向共用一套参数”的简单做法，转而采用分轴独立调参方案：

1. X/Y 轴分别设置独立的死区；
2. 分别设置满速映射尺度；
3. 分别设置最高速度；
4. 分别设置低通滤波系数；
5. 分别设置加速与制动插值参数。

这样的设计使得左右方向更加平稳可控，上下方向更加灵敏自然，最终让两个方向的操控手感趋于一致，整体体验更协调。

3. LCD 全屏刷新过慢，导致画面卡顿明显

在嵌入式图形显示中，性能瓶颈往往不在计算，而在数据传输。项目早期采用较直接的全屏刷新方式，每次更新小球位置都重新绘制大面积区域。虽然实现简单，但在 ST7789 SPI 屏幕上表现非常不理想，画面刷新明显卡顿，影响操作流畅度。问题根源在于：240×240 的彩色屏幕数据量较大，而 SPI 接口带宽有限，MicroPython 环境下全屏重绘的开销更加明显。每一帧都进行大量无意义的重复绘制，直接拖慢了整体刷新速度。为此，项目对显示策略进行了系统优化：

1. 采用增量刷新机制：只更新发生变化的区域，而不是每次重绘整屏；
2. 小球区域局部擦除 + 重绘：每帧只处理旧位置与新位置；
3. 状态栏按需刷新：只有时间或得分发生变化时才更新文本区域；
4. 按格恢复背景颜色：擦除小球时，不再简单用单一背景色覆盖，而是根据小球经过的迷宫格类型恢复对应颜色，避免破坏墙体、起点、终点等视觉元素。

经过优化后，屏幕刷新压力大幅下降，动画流畅性明显提升，小球移动过程更加连贯自然。

4. 小球“停手不停”，惯性过强，难以精确控制

在最初的物理实现中，小球运动采用的是类似“加速度积分”的方式：倾斜越久，速度越大；放平之后，再通过摩擦逐渐减速。这个模型虽然看起来更接近真实物理，但在迷宫游戏中却带来了明显问题——操控不够跟手。具体表现为：

1. 玩家已经将设备放平，小球仍然会继续滑动；
2. 狭窄通道中很难精准停在想要的位置；
3. 反向修正时存在明显拖尾，容易造成连续撞墙。

从游戏体验角度看，这种“真实惯性”反而削弱了控制感。因此，项目重新设计了小球的运动模型：不再把倾斜量视为“持续加速度”，而是视为“目标速度”。

新的控制思路是：

1. 当前姿态先映射为一个目标速度；
2. 小球当前速度再逐步向目标速度靠拢；
3. 当设备放平时，目标速度立即变为 0，小球会快速减速停止。

同时，为了优化手感，系统还采用了非对称插值策略：

1. 启动时加速稍缓，避免突然冲出；
2. 停止和反向时制动更快，增强“停手即停”的可控性。

这一改动大幅提升了操作精度，使小球既保留一定平滑感，又能在关键位置迅速停住，更符合迷宫游戏对控制精确性的要求。

5. 传感器分辨率有限，滤波强了没反应，滤波弱了又抖动

MMA7660 只有 6bit 分辨率，本身输出数据的量化台阶感比较明显。这意味着系统既不能“不过滤”，也不能“过度滤波”：

1. 如果不做滤波，小球在设备静止时也会轻微抖动；
2. 如果滤波过强，小角度有效姿态变化又会被直接抹平，导致控制迟钝。

这实际上是一个典型的平衡问题：既要保留细小动作带来的真实控制输入，又要尽量抑制硬件噪声与量化跳变。最终，项目采用了以下方案：

1. 在归一化之前的 LSB 域进行低通滤波；
2. 使用单阶低通，避免多级滤波导致响应过慢；
3. 对 X/Y 两轴分别设置滤波参数，使不同方向获得更匹配的动态表现。

这一方案成功在“稳定性”和“灵敏度”之间取得了平衡，让系统既不会抖动明显，又能保留足够的操控细节。

八、心得体会

关于嵌入式传感器数据处理：

项目最大的收获是对 IMU 数据处理有了完整的认识。一开始认为把加速度计的 XY 轴读数直接当作控制量是最简单直接的方案，但实际调试中发现 6bit 分辨率的传感器噪声、个体增益差异、非线性特性叠加在一起，直接使用原始数据根本无法得到稳定可控的输出。经历了从"直接用原始值"到"加低通滤波"到"归一化坡度"再到"分轴独立参数"的完整迭代过程，才真正理解了为什么工程中的传感器数据处理需要这么多环节——每一个环节都是在解决一个具体的实际问题，而不是为了复杂而复杂。

关于物理手感调优：

"停手即停"这个看似简单的需求，背后是物理模型的根本性转变。从加速度积分模型改为目标速度插值模型之后，停手响应从 10+ 帧缩短到 5 帧，这是模型层面的改进，而不是参数微调能够解决的。这让我意识到：当参数怎么调都无法达到预期效果时，应该先反思模型本身是否合适，而不是继续在错误的模型上堆调参。

关于嵌入式资源限制：

LCD 刷新帧率问题让我对"算法复杂度"有了更直观的感受。在 PC 上 fill_rect 是可以忽略不计的操作，但在 RP2040 + SPI LCD 上，一次全屏刷新就是 200ms 的延迟。增量渲染方案将有效数据量压缩了约 99%，帧率从 5fps 提升到流畅的 30fps。嵌入式开发中，了解硬件瓶颈在哪里，并在设计阶段就针对瓶颈做架构决策，比事后优化要高效得多。

关于调试方法：

串口 print 调试在嵌入式中依然是最高效的手段。每个模块初始化时都打印状态信息（IMU 模式、校准零偏、各轴参数），游戏运行时通过观察这些信息可以快速定位问题出在哪一层。把调试信息设计好，本身就是工程能力的体现。
