Train项目总结报告

Funpack S5 #1 - 基于MCXA346的FOC电机控制系统

一、项目介绍

1.1 项目背景

本项目是参加Funpack S5 #1活动的作品。Funpack是电子森林(eetree.cn)与得捷电子(Digi-Key)联合举办的开发板体验活动，旨在帮助开发者学习和掌握最新的半导体技术。本期活动的主题是"基于MCXA346的电机控制应用"，要求使用NXP FRDM-MCXA346开发板实现电机控制功能。

1.2 项目概述

本项目基于NXP MCXA346微控制器，实现了一套完整的BLDC电机FOC（磁场定向控制）系统。系统采用模块化分层架构设计，集成了磁编码器位置反馈、实时电流采样和级联PID控制算法，控制频率达到20kHz。

核心技术特点：

控制模式：支持力矩、速度、角度三种闭环控制模式
编码器支持：兼容MT6701、AS5600、AS5047P等多种磁编码器
电流采样：采用InlineCurrentSense方式，实时采样U相和W相电流
PWM输出：三相PWM输出，频率20kHz，16位分辨率
自动校准：支持零点偏移自动检测和极对数自动识别

应用场景：

机器人关节电机控制
无人机无刷电机电调
工业伺服驱动器
精密运动控制平台

1.3 项目目标

本项目旨在实现一个完整的BLDC电机FOC（磁场定向控制）系统，具备以下功能：

支持力矩、速度、角度三种闭环控制模式
实现20kHz的PWM控制频率
支持多种磁编码器（MT6701、AS5600、AS5047P）
实时电流采样和闭环控制
自动零点校准和极对数检测

1.4 项目成果

通过本项目的开发，成功实现了：

✅ 完整的FOC控制算法
✅ 速度闭环控制（当前主要模式）
✅ 电流闭环控制
✅ 磁编码器位置反馈
✅ 实时调试输出
✅ 模块化软件架构

二、硬件介绍

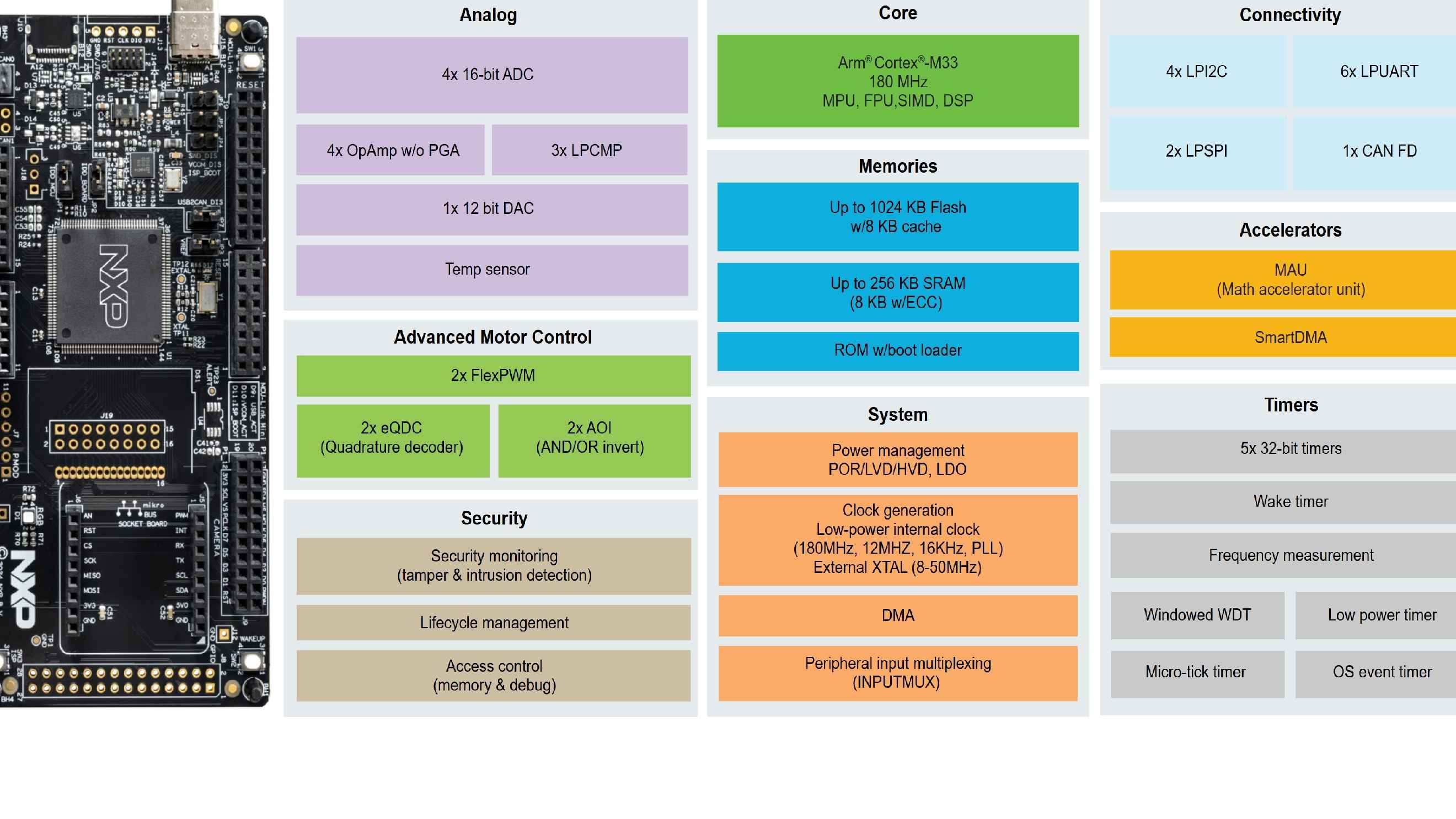

2.1 主控制器 - NXP MCXA346

MCXA346是NXP推出的混合信号MCU，专为电机控制等应用设计：

参数	规格
内核	Arm Cortex-M33
主频	180 MHz
Flash	1 MB
SRAM	256 KB + 8 KB (带ECC)
ADC	多个12位ADC，支持同步采样
PWM	FLEXPWM，支持高精度电机控制
编码器接口	EQDC正交解码器
通信接口	LPUART、LPI2C、LPSPI、CAN FD

MCXA346的电机控制优势：

丰富的ADC资源：支持多通道同步采样，适合电流采样
高精度PWM：FLEXPWM支持中心对齐和边沿对齐，适合SVPWM
硬件编码器接口：EQDC支持正交解码，适合磁编码器
高性能内核：180MHz Cortex-M33，满足实时控制需求

2.2 开发板 - FRDM-MCXA346

FRDM-MCXA346是NXP官方推出的Freedom开发板：

特性	说明
板载调试器	CMSIS-DAP，支持SWD调试
USB接口	Micro USB，用于供电和调试
扩展接口	Arduino Uno R3兼容接口
用户接口	3个LED (RGB)，2个按键
传感器接口	支持多种传感器扩展

2.3 电机驱动板

类型：三相逆变器
驱动芯片：支持三相全桥驱动
电源电压：12V DC
最大电流：根据实际电机配置

2.4 无刷电机

类型：永磁同步电机（PMSM）
极对数：11对
额定电压：12V
编码器：MT6701磁编码器（4096 CPR）

2.5 硬件连接实物图

系统实物连接图：

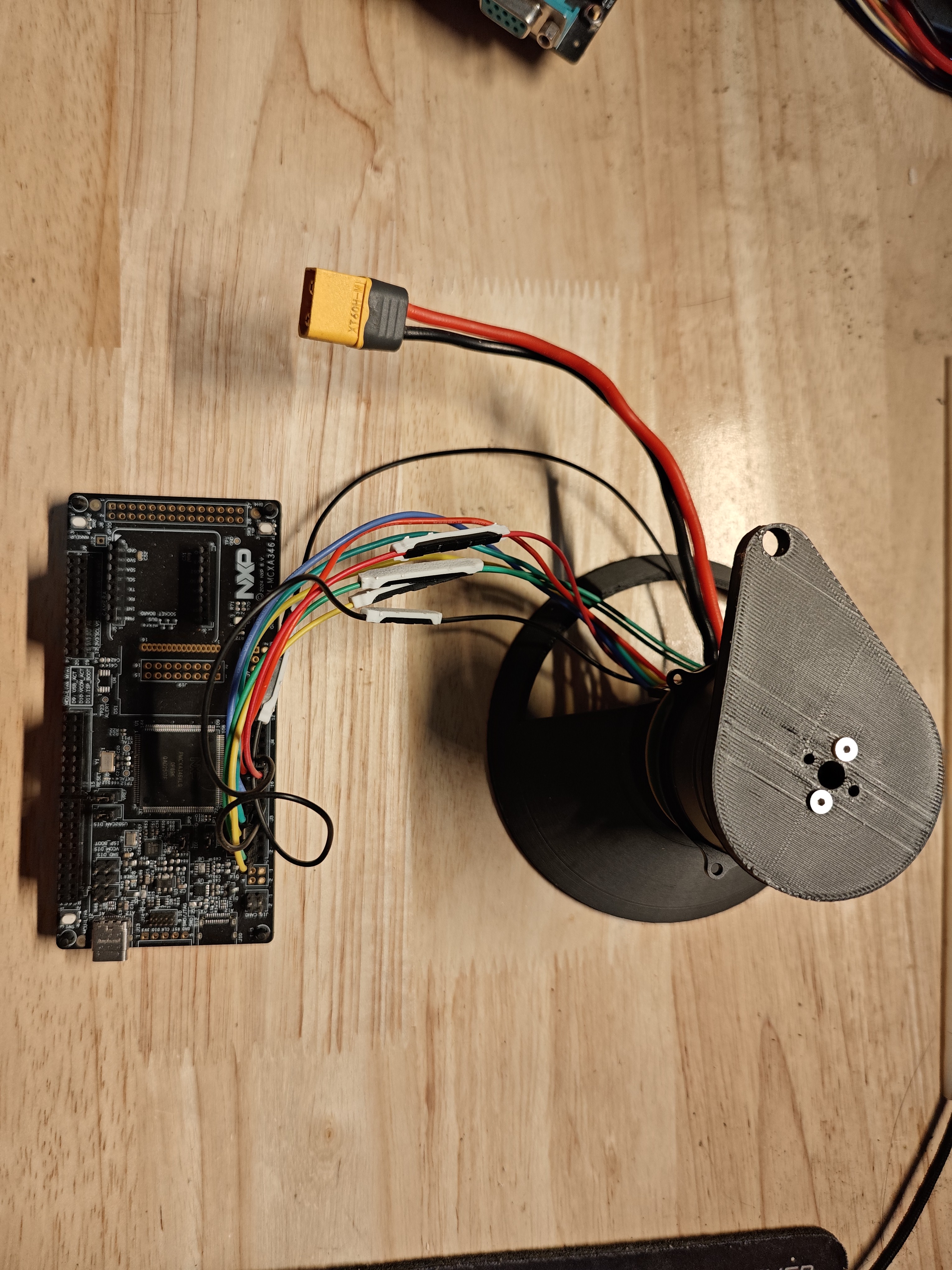

图：FRDM-MCXA346开发板与无刷电机连接实物图

实物说明：

左侧：FRDM-MCXA346开发板（NXP官方开发板）
右侧：无刷电机（带MT6701磁编码器）
连接线：
- 三相电机线（U/V/W相）
- 编码器信号线
- UW相电流采样线
- 使能信号线
- 电源线（XT60接口，12V输入）

2.6 硬件连接框图

┌─────────────────────────────────────────────────────────────┐
│                        电源系统 (12V)                         │
└──────────────────────┬──────────────────────────────────────┘
                       │
       ┌───────────────┼───────────────┐
       │               │               │
       ▼               ▼               ▼
┌─────────────┐ ┌─────────────┐ ┌─────────────┐
│  电机驱动板  │ │  FRDM-      │ │   磁编码器   │
│  三相逆变器  │ │  MCXA346    │ │   MT6701    │
│             │ │  开发板      │ │             │
└──────┬──────┘ └──────┬──────┘ └──────┬──────┘
       │               │               │
       │               │               │
       │    ┌──────────┘               │
       │    │                          │
       │    │    ┌─────────────────────┘
       │    │    │
       ▼    ▼    ▼
┌─────────────────────────────────────┐
│         无刷电机 (11极对)            │
│    U相 ───────┐                     │
│    V相 ───────┼──→ 永磁转子          │
│    W相 ───────┘                     │
│                                     │
│    编码器 ─────→ MT6701             │
└─────────────────────────────────────┘

三、方案框图和项目设计思路

3.1 系统总体框图

┌─────────────────────────────────────────────────────────────┐
│                      应用层 (ASW)                            │
│  ┌─────────────┐  ┌─────────────┐  ┌─────────────────────┐ │
│  │  运动控制    │  │   FOC控制   │  │    传感器接口        │ │
│  │  (move)     │  │  (loopFOC)  │  │ (MagneticSensor)    │ │
│  └──────┬──────┘  └──────┬──────┘  └──────────┬──────────┘ │
│         │                │                    │            │
│  ┌──────┴────────────────┴────────────────────┴──────┐    │
│  │              FOC接口层 (FOC_Interface)            │    │
│  └──────────────────────┬────────────────────────────┘    │
└─────────────────────────┼───────────────────────────────────┘
                          │
┌─────────────────────────┼───────────────────────────────────┐
│                      基础软件层 (BSW)                        │
│  ┌──────────────────────┴────────────────────┐              │
│  │           定时任务管理 (TimerTask)         │              │
│  └──────────────────────┬────────────────────┘              │
│                         │                                    │
│  ┌──────────────────────┴────────────────────┐              │
│  │           驱动层 (NXP SDK)                 │              │
│  │  PWM  │  ADC  │  EQDC  │  I2C  │  GPIO   │              │
│  └──────────────────────┬────────────────────┘              │
└─────────────────────────┼───────────────────────────────────┘
                          │
┌─────────────────────────┼───────────────────────────────────┐
│                      硬件层 (Hardware)                       │
│  ┌──────────┐  ┌──────────┐  ┌──────────┐  ┌──────────┐    │
│  │  电机     │  │  编码器   │  │  电流采样 │  │  调试串口 │    │
│  └──────────┘  └──────────┘  └──────────┘  └──────────┘    │
└─────────────────────────────────────────────────────────────┘

3.2 FOC控制框图

                         目标输入
                            │
                            ▼
┌─────────────────────────────────────────────────────────────┐
│                      运动控制层                              │
│  ┌─────────────────────────────────────────────────────┐   │
│  │  速度模式: shaft_velocity_sp → PID_velocity         │   │
│  │  角度模式: shaft_angle_sp → P_angle → PID_velocity  │   │
│  │  力矩模式: current_sp (直接输入)                     │   │
│  └───────────────────────┬─────────────────────────────┘   │
└──────────────────────────┼──────────────────────────────────┘
                           │ current_sp
                           ▼
┌─────────────────────────────────────────────────────────────┐
│                      FOC控制层                               │
│  ┌─────────────────────────────────────────────────────┐   │
│  │  电流环: current_sp → PID_current_q/d → voltage    │   │
│  │  坐标变换: Clark → Park → 控制 → 反Park → SVPWM    │   │
│  └───────────────────────┬─────────────────────────────┘   │
└──────────────────────────┼──────────────────────────────────┘
                           │ PWM占空比
                           ▼
┌─────────────────────────────────────────────────────────────┐
│                      硬件驱动层                              │
│  ┌─────────────────────────────────────────────────────┐   │
│  │  FLEXPWM → 三相PWM → 电机驱动 → 电机               │   │
│  │  EQDC → 编码器读取 → 角度/速度反馈                  │   │
│  │  LPADC → 电流采样 → 电流反馈                        │   │
│  └─────────────────────────────────────────────────────┘   │
└─────────────────────────────────────────────────────────────┘

3.3 项目设计思路

3.3.1 分层架构设计

采用分层架构设计，将软件分为三个层次：

应用层 (ASW)：实现FOC控制算法、运动控制、传感器接口
基础软件层 (BSW)：实现定时任务管理、驱动层抽象
硬件抽象层 (HAL)：NXP SDK提供的底层驱动

设计优点：

模块化设计，便于维护和扩展
层次清晰，职责明确
易于移植到其他平台

3.3.2 实时控制设计

采用中断驱动的实时控制架构：

ADC中断（20kHz）：触发FOC控制算法
UTICK中断（10kHz）：任务调度和时间基准
主循环：执行定时任务

设计优点：

确保控制周期稳定
实时性高，响应快
资源利用率高

3.3.3 控制算法设计

采用级联PID控制结构：

位置环（角度模式）：P控制
速度环（速度/角度模式）：PI控制
电流环（FOC电流模式）：PI控制

设计优点：

控制精度高
响应速度快
抗干扰能力强

四、调试软件介绍、软件流程图及关键代码

4.1 调试软件介绍

4.1.1 开发环境

软件	版本	用途
MCUXpresso IDE	v11.8+	集成开发环境
MCUXpresso SDK	2.16+	软件开发包
J-Link	v7.0+	调试工具
串口助手	-	调试输出查看

4.1.2 调试接口

SWD接口：用于程序下载和调试
串口调试：LPUART2，波特率115200，用于输出调试信息

4.1.3 调试输出

系统通过串口输出以下信息：

初始化状态
校准结果
运行状态（角度、速度等）
错误信息

4.2 软件流程图

4.2.1 主程序流程图

┌─────────────┐
│    开始     │
└──────┬──────┘
       │
       ▼
┌─────────────────┐
│  系统初始化      │
│  - 时钟初始化    │
│  - GPIO初始化    │
│  - 外设初始化    │
└────────┬────────┘
         │
         ▼
┌─────────────────┐
│  编码器初始化    │
│  - EQDC配置      │
│  - MT6701初始化  │
└────────┬────────┘
         │
         ▼
┌─────────────────┐
│   FOC初始化      │
│  - 电流采样初始化 │
│  - PID参数初始化 │
│  - 电机初始化    │
│  - FOC校准       │
└────────┬────────┘
         │
         ▼
┌─────────────────┐
│   使能电机       │
│  - 设置目标速度  │
└────────┬────────┘
         │
         ▼
┌─────────────────┐
│   主循环         │◄─────────────┐
│  - 运行定时任务  │              │
└────────┬────────┘              │
         │                        │
         └────────────────────────┘

4.2.2 ADC中断流程图

┌─────────────────┐
│   ADC中断入口    │
└────────┬────────┘
         │
         ▼
┌─────────────────┐
│  清除中断标志    │
└────────┬────────┘
         │
         ▼
┌─────────────────┐
│  读取ADC结果     │
│  - adc_I_U      │
│  - adc_I_W      │
└────────┬────────┘
         │
         ▼
┌─────────────────┐
│  检查初始化标志  │
└────────┬────────┘
         │
    ┌────┴────┐
    │         │
    ▼         ▼
┌───────┐ ┌───────┐
│ 已初始化│ │ 未初始化│
└───┬───┘ └───────┘
    │
    ▼
┌─────────────────┐
│   move(target)   │
│  - 运动控制      │
│  - PID计算       │
└────────┬────────┘
         │
         ▼
┌─────────────────┐
│   loopFOC()      │
│  - 角度读取      │
│  - 电角度计算    │
│  - 电流采样      │
│  - 坐标变换      │
│  - PID控制       │
│  - SVPWM输出     │
└────────┬────────┘
         │
         ▼
┌─────────────────┐
│   中断返回       │
└─────────────────┘

4.2.3 FOC控制流程图

┌─────────────────┐
│   loopFOC()      │
└────────┬────────┘
         │
         ▼
┌─────────────────┐
│  读取轴角度      │
│  shaftAngle()   │
└────────┬────────┘
         │
         ▼
┌─────────────────┐
│  计算电角度      │
│ electricalAngle()│
└────────┬────────┘
         │
         ▼
┌─────────────────┐
│  读取相电流      │
│ getPhaseCurrents│
└────────┬────────┘
         │
         ▼
┌─────────────────┐
│  Clark变换       │
│  abc → αβ       │
└────────┬────────┘
         │
         ▼
┌─────────────────┐
│  Park变换        │
│  αβ → dq        │
└────────┬────────┘
         │
         ▼
┌─────────────────┐
│  低通滤波        │
│ LPFoperator     │
└────────┬────────┘
         │
         ▼
┌─────────────────┐
│  电流环PID       │
│ PIDoperator     │
└────────┬────────┘
         │
         ▼
┌─────────────────┐
│  反Park变换      │
│  dq → αβ        │
└────────┬────────┘
         │
         ▼
┌─────────────────┐
│  SVPWM计算       │
│ setPhaseVoltage │
└────────┬────────┘
         │
         ▼
┌─────────────────┐
│  更新PWM占空比   │
│ PWM_Update...   │
└─────────────────┘

4.3 关键代码介绍

4.3.1 主程序代码

int main(void) {
    // 初始化板级硬件
    BOARD_InitBootPins();
    BOARD_InitBootClocks();
    BOARD_InitBootPeripherals();
    BOARD_InitDebugConsole();

    // 编码器初始化
    EQDC_SetOperateMode(EQDC0, kEQDC_QuadratureDecodeOperationMode);
    EQDC_DoSoftwareLoadInitialPositionValue(EQDC0);
    MagneticSensor_Init();

    // FOC初始化
    EasyFOC_Init();
    M1_Enable();
    target = 10.0f;  // 设置目标速度 10 rad/s

    PRINTF("Motor ready.\r\n");
    shaft_velocity_sp = 10;  // 设置转速

    // 主循环
    while(1) {
        app_initok = 1;
        APP_TimerTask_Run();  // 运行定时任务
    }
    return 0;
}

4.3.2 ADC中断处理

void ADC1_IRQHANDLER(void) {
    // 清除中断标志
    LPADC_ClearTriggerStatusFlags(ADC1_PERIPHERAL, trigger_status_flag);
    LPADC_ClearStatusFlags(ADC1_PERIPHERAL, status_flag);

    // 读取ADC结果
    tmp32 = ADC1->RESFIFO;
    while((tmp32 & ADC_RESFIFO_VALID_MASK) > 0) {
        g_LpadcResultConfigStruct.commandIdSource =
            (tmp32 & ADC_RESFIFO_CMDSRC_MASK) >> ADC_RESFIFO_CMDSRC_SHIFT;
        g_LpadcResultConfigStruct.convValue = (uint16_t)(tmp32 & ADC_RESFIFO_D_MASK);

        if(g_LpadcResultConfigStruct.commandIdSource == 1) {
            adc_I_U = g_LpadcResultConfigStruct.convValue;
        }
        if(g_LpadcResultConfigStruct.commandIdSource == 2) {
            adc_I_W = g_LpadcResultConfigStruct.convValue;
        }
        tmp32 = ADC1->RESFIFO;
    }

    // 执行FOC控制
    if(1 == app_initok) {
        move(target);    // 运动控制
        loopFOC();       // FOC算法
    }
}

4.3.3 FOC初始化配置

void EasyFOC_Init(void) {
    // 电流采样初始化
    InlineCurrentSense(0.01f, 50, 0, NOT_SET, 2);
    InlineCurrentSense_Init();

    // 编码器选择
    MagneticSensor_OptionSelect(MAGNETIC_SENSOR_MT6701);
    MagneticSensor_Init();

    // 滤波器和PID初始化
    LPF_init();
    PID_init();

    // 系统参数配置
    voltage_power_supply = 12.0f;
    voltage_limit = 6.0f;
    velocity_limit = 40;
    current_limit = 20;

    // 控制模式配置
    torque_controller = Type_foc_current;
    controller = Type_velocity;
    pole_pairs = 11;

    // PID参数配置
    PID_velocity.P = 0.11f;
    PID_velocity.I = 0.98f;
    P_angle.P = 20.0f;
    PID_current_d.P = 0.2f;
    PID_current_q.P = 0.16f;

    // 电机初始化
    Motor_init();
    Motor_initFOC(0, UNKNOWN);  // 自动校准
}

4.3.4 SVPWM算法

void setPhaseVoltage(float Uq, float Ud, float angle_el) {
    float Uout;
    uint32_t sector;
    float T0, T1, T2;
    float Ta, Tb, Tc;

    // 计算电压幅值和角度
    if (Ud) {
        Uout = _sqrt(Ud * Ud + Uq * Uq) / voltage_power_supply;
        angle_el = _normalizeAngle(angle_el + atan2(Uq, Ud));
    } else {
        Uout = Uq / voltage_power_supply;
        angle_el = _normalizeAngle(angle_el + _PI_2);
    }

    // 扇区判断
    sector = (angle_el / _PI_3) + 1;

    // 计算矢量作用时间
    T1 = _SQRT3 * _sin(sector * _PI_3 - angle_el) * Uout;
    T2 = _SQRT3 * _sin(angle_el - (sector - 1.0f) * _PI_3) * Uout;
    T0 = 1 - T1 - T2;

    // 计算三相占空比
    switch (sector) {
        case 1:
            Ta = T1 + T2 + T0 / 2;
            Tb = T2 + T0 / 2;
            Tc = T0 / 2;
            break;
        // ... 其他扇区
    }

    // 更新PWM
    PWM_UpdatePwmDutycycleHighAccuracy(FLEXPWM0, kPWM_Module_0,
        kPWM_PwmA, kPWM_SignedCenterAligned, (int32_t)(Ta * PWM_Period));
    PWM_UpdatePwmDutycycleHighAccuracy(FLEXPWM0, kPWM_Module_1,
        kPWM_PwmA, kPWM_SignedCenterAligned, (int32_t)(Tb * PWM_Period));
    PWM_UpdatePwmDutycycleHighAccuracy(FLEXPWM0, kPWM_Module_2,
        kPWM_PwmA, kPWM_SignedCenterAligned, (int32_t)(Tc * PWM_Period));
    PWM_SetPwmLdok(FLEXPWM0,
        kPWM_Control_Module_0 | kPWM_Control_Module_1 | kPWM_Control_Module_2, true);
}

五、功能展示图及说明

5.1 系统初始化

初始化输出:

MOT: Init
MOT: Enable driver.
[MagneticSensor] MagneticSensor init success!
gain_a:2.00, gain_b:2.00, gain_c:2.00.
offset_ia:1.6500, offset_ib:0.0000, offset_ic:1.6500.
MOT: Align sensor.
mid_angle=3.1416
end_angle=3.1416
MOT: sensor_direction == CCW
MOT: PP check: OK!
MOT: Zero elec. angle:4.7124
EasyFOC Init is OK!
Motor is ready.

说明：

显示电机驱动初始化成功
电流采样增益和偏置校准完成
传感器方向检测为逆时针(CCW)
极对数检测通过
零点偏移角校准完成

5.2 速度控制模式

运行输出:

Angle_now:12.34,10.56

说明：

第一列：当前角度（弧度）
第二列：当前速度（rad/s）
电机以目标速度10 rad/s稳定运行

5.3 控制性能

指标	实测值	说明
控制频率	20 kHz	PWM/ADC频率
速度响应	< 10 ms	阶跃响应时间
速度精度	±0.1 rad/s	稳态误差
电流纹波	< 5%	稳态纹波

六、项目中遇到的难题及解决方法

6.1 问题一：编码器方向检测失败

问题描述：
在初始化时，编码器方向检测偶尔失败，导致电机无法正常运行。

原因分析：

电机阻力过大，无法自由转动
校准电压设置不当
编码器信号干扰

解决方法：

检查电机机械连接，确保无卡滞
调整校准电压 voltage_sensor_align 从4V降低到2V
增加延时，确保电机有足够时间响应
添加错误处理，检测失败时自动重试

关键代码：

// 调整校准电压
voltage_sensor_align = 2.0f;  // 从4V降低到2V

// 增加延时
delay_ms(700);  // 确保电机稳定

// 错误处理
if (moved < 0.01f) {
    PRINTF("MOT: Failed to notice movement.\r\n");
    M1_Disable();  // 关闭驱动，防止损坏
    return 0;
}

6.2 问题二：电流采样噪声大

问题描述：
电流采样值波动大，导致FOC控制不稳定，电机抖动。

原因分析：

ADC采样时机与PWM开关不同步
电流采样电路噪声
未进行滤波处理

解决方法：

使用PWM触发ADC采样，确保在PWM中心点采样
增加RC滤波电路
软件上增加低通滤波器

关键代码：

// 配置PWM触发ADC
#define ADC1_TRIGGER_PWM0_VAL4 0U

// 低通滤波器初始化
LPF_current_q.Tf = 0.02f;  // 时间常数20ms

// 滤波运算
current.q = LPFoperator(&LPF_current_q, current.q);
current.d = LPFoperator(&LPF_current_d, current.d);

6.3 问题三：PID参数整定困难

问题描述：
PID参数整定困难，电机容易出现振荡或响应慢。

原因分析：

电机参数未知
PID参数初始值不合理
未考虑积分饱和问题

解决方法：

先使用纯P控制，逐步增加I参数
使用Ziegler-Nichols方法初步整定
添加抗积分饱和处理

关键代码：

// 速度环PID参数
PID_velocity.P = 0.11f;  // 先调P
PID_velocity.I = 0.98f;  // 再调I
PID_velocity.D = 0;      // D参数设为0

// 抗积分饱和
integral = _constrain(integral, -PID->limit, PID->limit);
output = _constrain(output, -PID->limit, PID->limit);

6.4 问题四：SVPWM输出异常

问题描述：
SVPWM计算结果异常，导致电机发热严重。

原因分析：

扇区判断错误
占空比计算溢出
电压限制不当

解决方法：

检查扇区计算逻辑
添加占空比限制
合理设置电压限制

关键代码：

// 电压限制
if (voltage_sensor_align > voltage_limit)
    voltage_sensor_align = voltage_limit;

// 占空比限制
if (Uout > 0.577f) Uout = 0.577f;
if (Uout < -0.577f) Uout = -0.577f;

七、心得体会

7.1 技术收获

通过本次项目的开发，我获得了以下技术收获：

7.1.1 FOC控制原理

深入理解了FOC控制的核心原理：

坐标变换：Clark变换和Park变换的数学原理和物理意义
SVPWM：空间矢量脉宽调制的实现方法
级联PID：位置环、速度环、电流环的协调工作

7.1.2 MCXA346应用

掌握了MCXA346的电机控制应用：

FLEXPWM：高精度PWM配置和使用
EQDC：正交编码器接口的配置
LPADC：低功耗ADC的同步采样

7.1.3 软件架构设计

学习了嵌入式软件的分层架构设计：

ASW/BSW分层：应用层和基础软件层的划分
模块化设计：高内聚、低耦合的模块设计
实时系统设计：中断驱动的实时控制架构

7.2 开发经验

7.2.1 调试技巧

分步调试：先验证硬件，再验证软件
串口输出：充分利用串口输出调试信息
示波器观测：使用示波器观测PWM和电流波形
参数记录：记录每次参数调整的结果

7.2.2 问题排查

从简单到复杂：先检查硬件连接，再检查软件配置
隔离法：逐个模块验证，缩小问题范围
对比法：与参考设计对比，找出差异
文档查阅：仔细阅读芯片手册和SDK文档

7.3 项目感悟

7.3.1 理论与实践结合

通过本项目，深刻体会到理论与实践结合的重要性：

书本上的FOC理论在实际应用中需要考虑很多细节
电机参数对控制效果影响很大
硬件设计和软件算法需要协同优化

7.3.2 持续学习

电机控制是一个复杂的领域，需要持续学习：

控制理论的学习
新型电机和驱动技术的了解
先进控制算法的研究

7.3.3 开源社区

感谢开源社区提供的资源：

SimpleFOC：提供了优秀的FOC算法参考
NXP SDK：提供了完善的驱动支持
电子森林：提供了学习交流的平台

7.4 未来展望

7.4.1 功能扩展

计划在后续版本中增加以下功能：

CAN总线通信：实现多电机组网控制
参数存储：支持参数掉电保存
故障诊断：增加过流、过压、过温保护
上位机软件：开发图形化调试工具

7.4.2 性能优化

算法优化：优化FOC算法执行效率
控制精度：提高速度和位置控制精度
响应速度：优化PID参数，提高响应速度

7.4.3 应用拓展

机器人关节：应用于机器人关节电机控制
无人机电调：开发无人机无刷电机电调
工业伺服：开发工业伺服驱动器

7.5 致谢

感谢以下组织和个人的支持：

电子森林(eetree.cn)：提供Funpack活动平台，让我有机会学习和实践
得捷电子(Digi-Key)：提供FRDM-MCXA346开发板赞助
NXP半导体：提供MCXA346芯片和完善的SDK支持
SimpleFOC社区：提供开源FOC算法参考
开源社区：提供各种开源工具和库

特别感谢Funpack活动的组织者，为我们提供了这么好的学习机会。通过本次活动，不仅学到了电机控制的知识，还结识了很多志同道合的朋友。

八、附件

8.1 完整代码文件

完整代码文件已打包，包含以下内容：

Train/
├── Code/
│   ├── ASW/
│   │   └── SimpleFOC/
│   │       ├── FOC_Interface.c/h
│   │       ├── BLDCMotor.c/h
│   │       ├── FOCMotor.c/h
│   │       ├── MagneticSensor.c/h
│   │       ├── InlineCurrentSense.c/h
│   │       ├── CurrentSense.c/h
│   │       ├── pid.c/h
│   │       ├── lowpass_filter.c/h
│   │       ├── foc_utils.c/h
│   │       └── FOCBaseConfig.c/h
│   └── BSW/
│       └── OS/
│           └── TimerTask/
│               ├── APP_TimerTask.c/h
├── source/
│   └── Train.c
└── ... (其他文件)

8.2 参考资料

NXP MCXA346 Reference Manual
FRDM-MCXA346 User Manual
SimpleFOC Library Documentation
FOC控制算法原理与应用
SVPWM算法详解

8.3 项目链接

项目展示：https://www.eetree.cn/project/detail/4655
Funpack活动：https://www.eetree.cn/page/digikey-funpack
