内容介绍

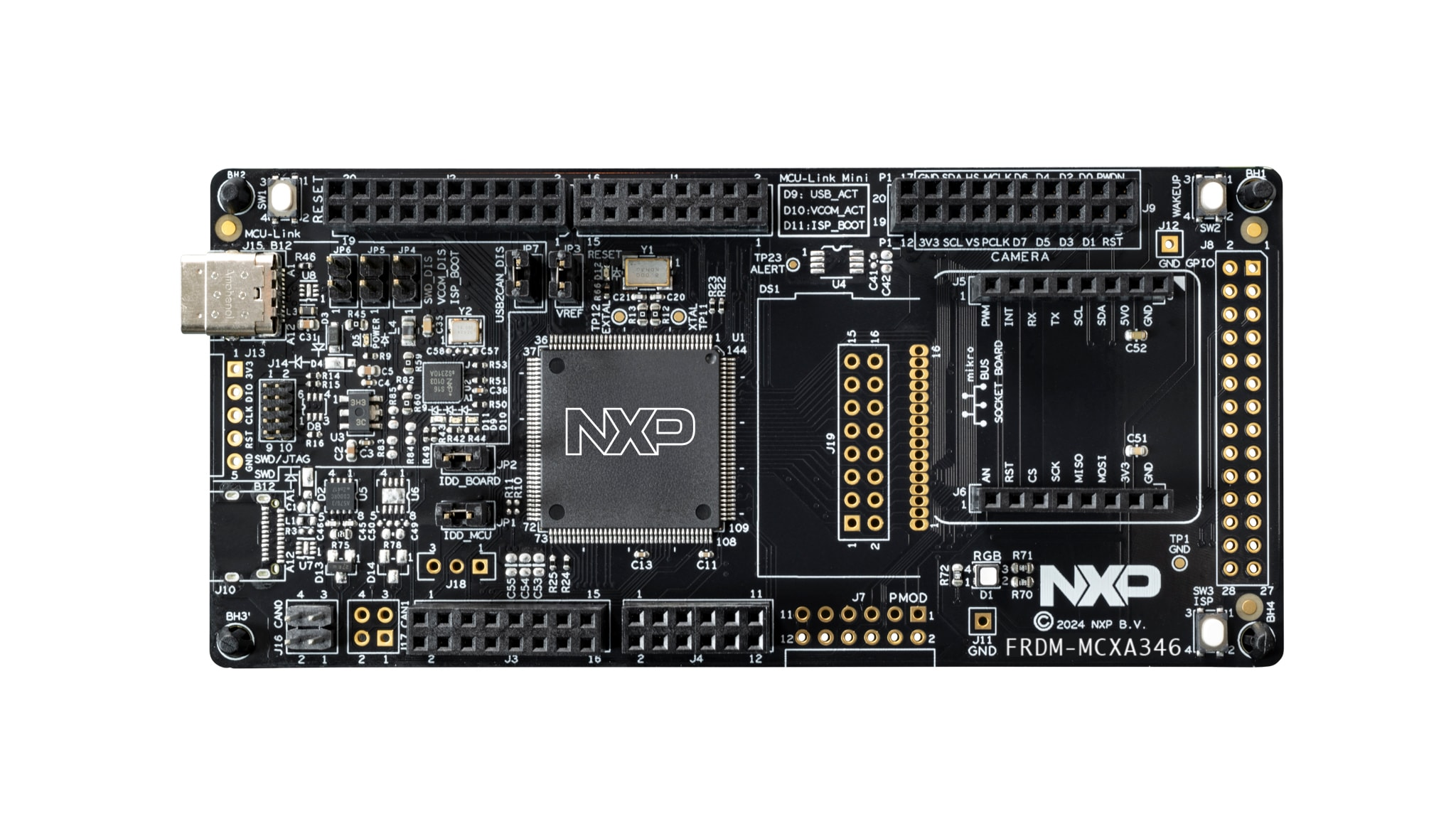

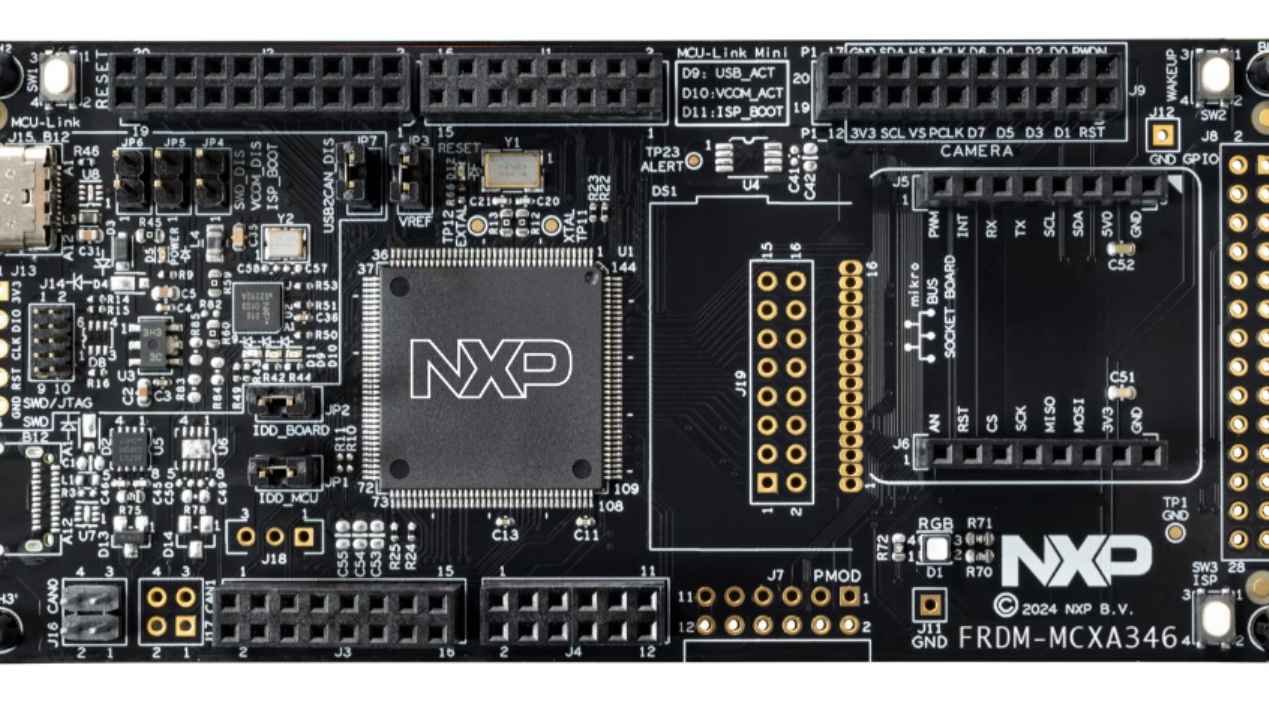

板卡介绍

FRDM-MCXA346 是一款紧凑且可扩展的开发板，可让你快速基于FRDM-MCXA346微控制器单元(MCU)开展原型设计。它们提供行业标准的接口，可轻松访问MCU的I/O，配备集成的开放标准串行接口、外部闪存和板载MCU-Link调试器。通过 MCUXpresso Developer Experience提供其他工具，如面向附加板的扩展板中心和面向软件示例的应用代码中心。

板卡特性：

微控制器
- MCX A346 Arm® Cortex®-M33内核，运行频率高达180MHz
- 高达1MB的闪存，高达256KB的RAM，带8KB的纠错码(ECC)，支持乘法累加单元(MAU)和SmartDMA、控制器局域网灵活数据速率(CAN-FD)、低功耗通用异步收发器(LPUART)、低功耗串行外设接口(LPSPI)、低功耗内部集成电路(LPI2C)、DMA和低压差稳压器(LDO)
连接
- 高速通用串行总线(HS USB) Type-C连接器(板载MCU-Link调试器)
- 控制器局域网(CAN)/I3C/串行外设接口(SPI)/I²C/UART连接器(Arduino，外设模块(PMOD)/微控制器总线(mikroBUS)，未安装(DNP))
- Wi-Fi连接器(Arduino，外设模块(PMOD)/微控制器总线(mikroBUS)，未安装(DNP))
- 摄像头连接器(SmartDMA)
调试器
- 板载MCU-Link调试器，带有CMSIS-DAP
- JTAG/SWD/SWD连接器
扩展选项
- Arduino®接头
- FRDM接头
- Pmod™ *DNP
- mikroBUS™
- SmartDMA/摄像头接头
- 通用输入/输出1 (GPIO1)接头
- 通用输入/输出2 (GPIO2)接头

板卡框图：

FRDM-MCXA346 Block Diagram

板卡应用：

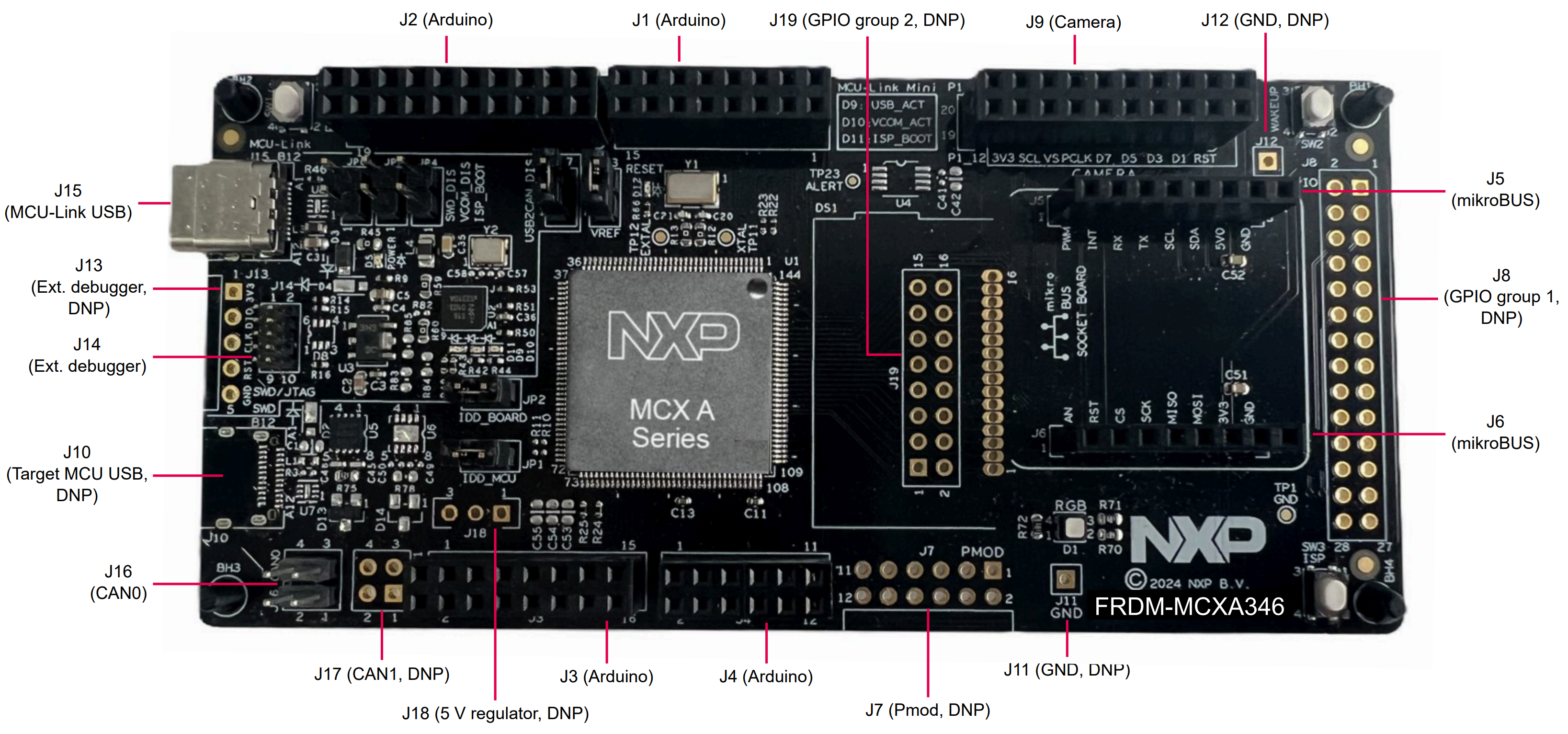

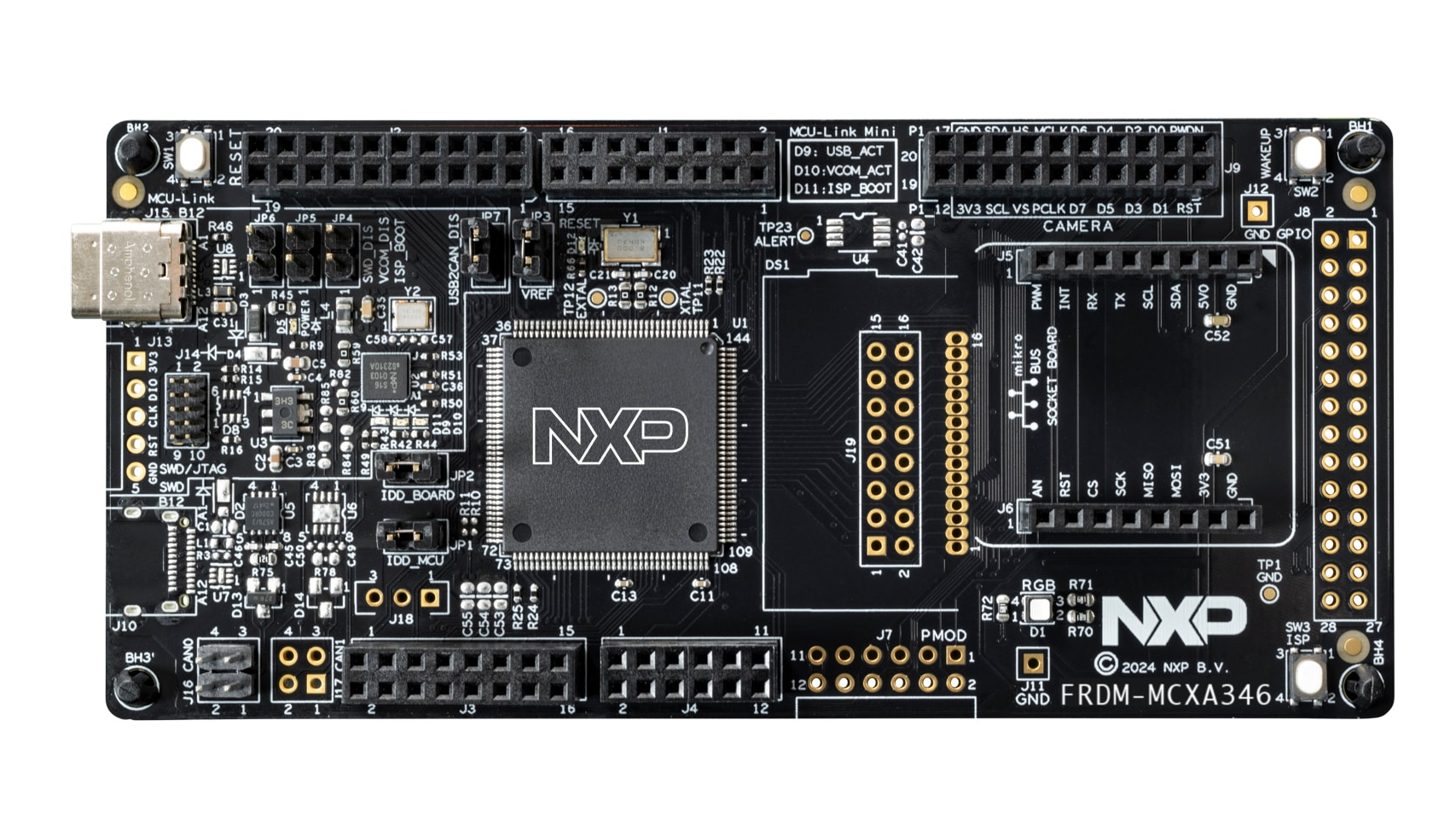

扩展选项：

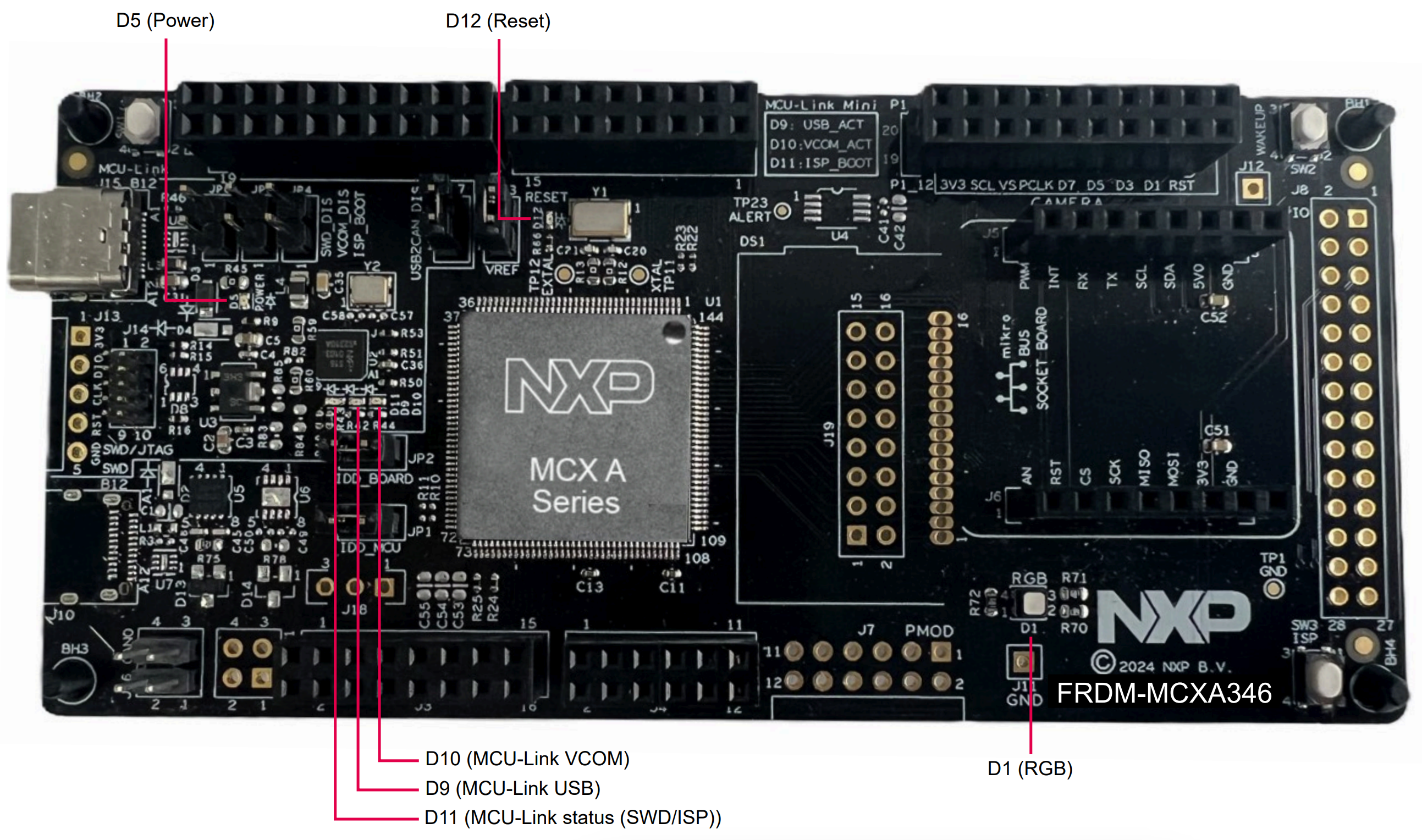

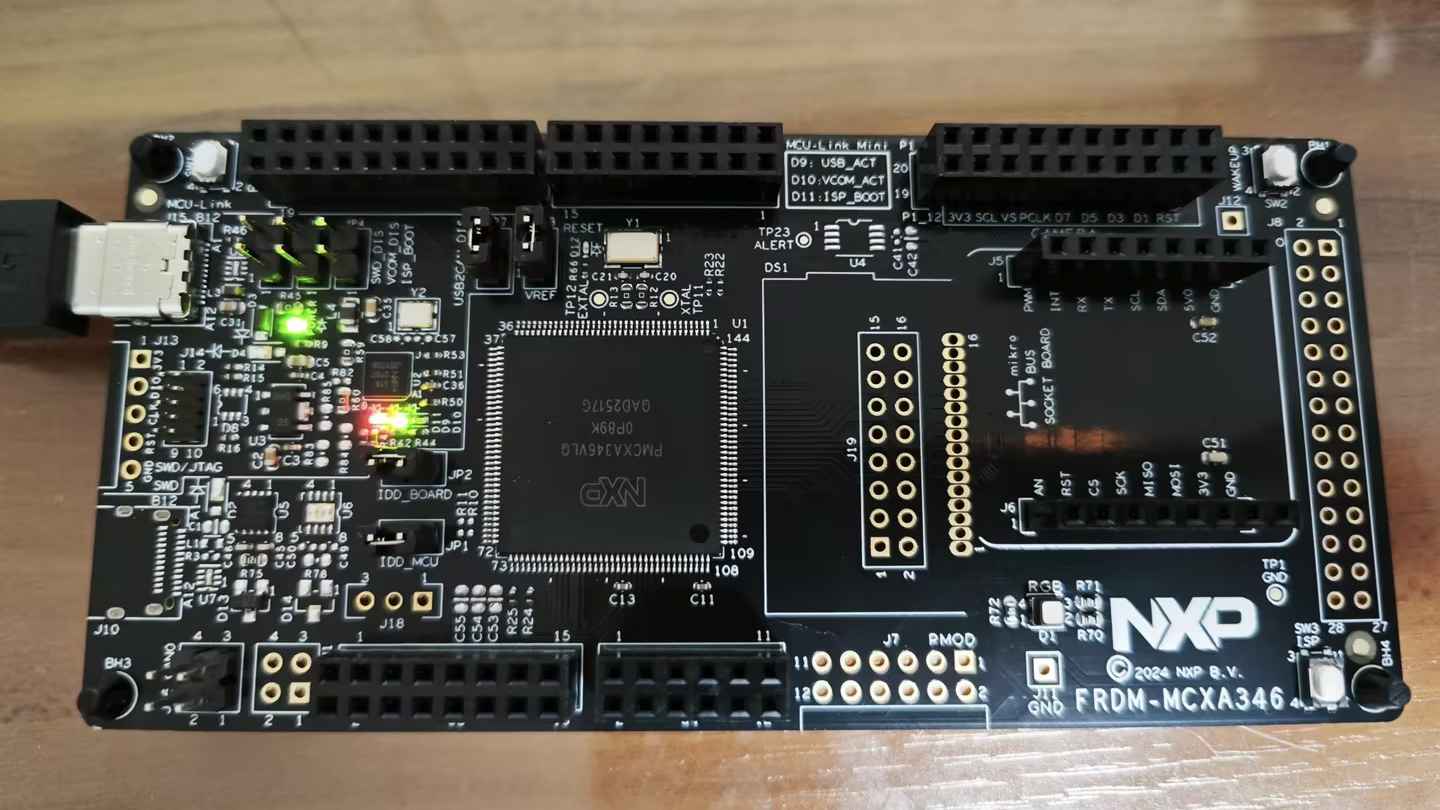

板载LED：

微控制器：MCX-A34X

MCX A34系列混合信号MCU (包括MCX A345、MCX A346、MCXA343和MCXA344)，是专为电机控制应用设计的解决方案。该系列器件基于运行频率高达180MHz的高性能Arm® Cortex®-M33内核，提供从256KB到1MB闪存以及64KB到256KB RAM的灵活内存配置。通过MAU引擎优化，MCX A34 MCU集成了两个FlexPWM模块(每个有4个子模块)、AOI及4个ADC (视器件而定)。此外，还配备SmartDMA等丰富的串行外设，以支持复杂的控制与通信需求。

全系列产品均受MCUXpresso Developer Experience支持，可简化嵌入式系统的开发并加快其上市进程。

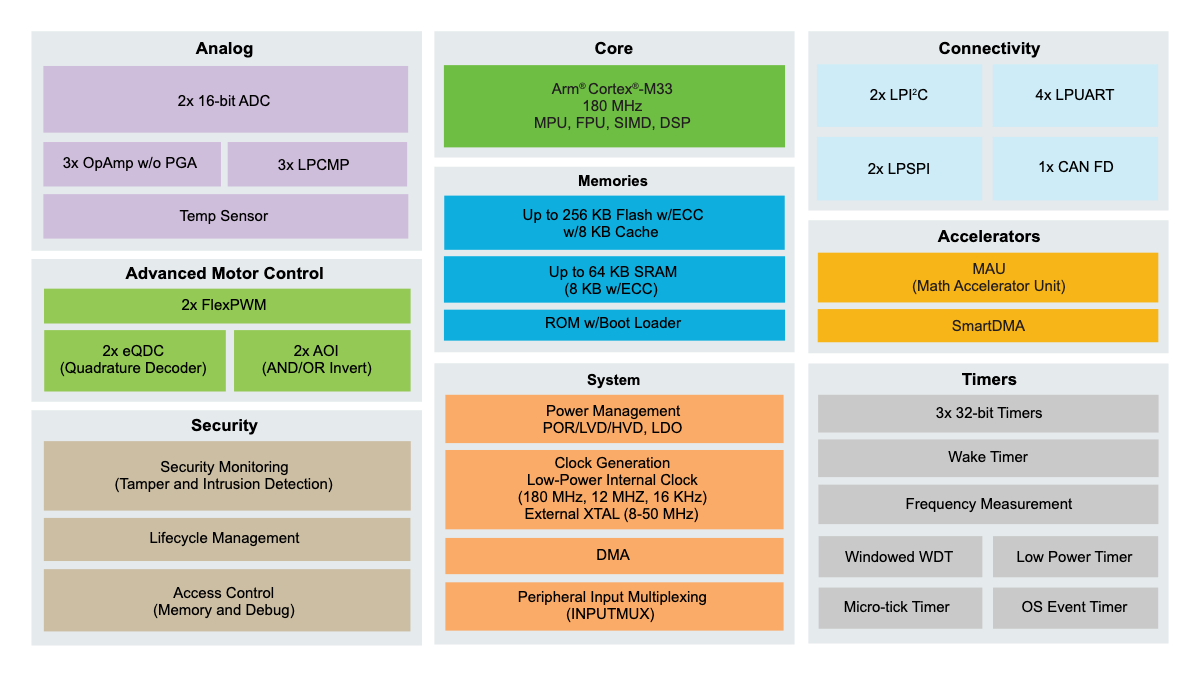

框图：


特性：

内核平台
- Arm® Cortex®-M33 @180MHz
处理加速器
- 数学加速单元(MAU)，支持三角函数、倒数、平方、平方根、正弦、余弦和反正切算法
- SmartDMA，用于并行摄像头接口和键盘扫描等应用的协处理器
存储器
- 单bank闪存
- - 高达256kB的闪存，带ECC(支持单位校正和双位检测)
- 带有8kB RAM的缓存引擎
- 高达64kB的RAM，其中8kB与缓存共享，可配置为带ECC的8KB RAM(支持单位校正和双位检测)
- 所有RAM在深度掉电模式下均可保持
- ROM
外设
- 模拟
- - 两个16位ADC
  - - 在16位模式下高达3Msps ，在12位模式下高达3.75Msps
    - 共39个ADC输入通道(取决于封装)
    - 内置温度传感器
  - 3个高速比较器，带有8个输入引脚和8位DAC作为内部参考
  - - 1个LPCMP即使在深度掉电模式下也能正常运行
  - 3个高速比较器，带有8个输入引脚和8位DAC作为内部参考
  - - 1个LPCMP即使在深度掉电模式下也能正常运行
  - 3个无PGA的OPAMP
- 高级电机控制子系统
- - 两个FlexPWM，每个有4个子模块，提供16个PWM补充输出(无Nanoedge模块)
  - 两个正交编码器/解码器(eQDC)
  - 两个AOI (AND/OR/Invert)模块，支持多达4个输出触发器
- 定时器
- - 3个32位标准通用异步定时器/计数器，最多支持4个捕获输入和4个比较输出、PWM模式和外部计数输入。可选择特定的定时器事件生成DMA请求
  - 低功耗定时器
  - 频率测量定时器
  - 窗口化看门狗定时器
  - 唤醒定时器
  - Micro-tick定时器(UTICK)
  - 操作系统事件定时器
  - RTC定时器，无外部32kHz输入
- 用于连接的通信接口
- - 两个LPSPI，两个LPI2C，4个LPUART
  - 1个FlexCAN，带FD

板卡相关资料：

FRDM-MCXA346 数据手册：FRDM-MCXA346 Board User Manual
快速入门：Getting Started with FRDM-MCXA346
MCUXpresso配置工具 - 引脚、时钟、外设
MCUXpresso软件开发套件(SDK)
MCX-A346 数据手册：MCX A345 and MCX A346 Reference Manual
