一、项目介绍

在本任务中，我使用开发板上集成的 UART（通用异步收发传输器）外设，通过配置对应的引脚复用、波特率、数据格式等参数，成功实现了从 MCU 向 PC 端串口调试工具输出指定字符串的功能。最终，开发板通过 USB 转串口接口，在串口终端上打印出信息：“Hello, DigiKey Funpack 5-1”。

二、硬件介绍

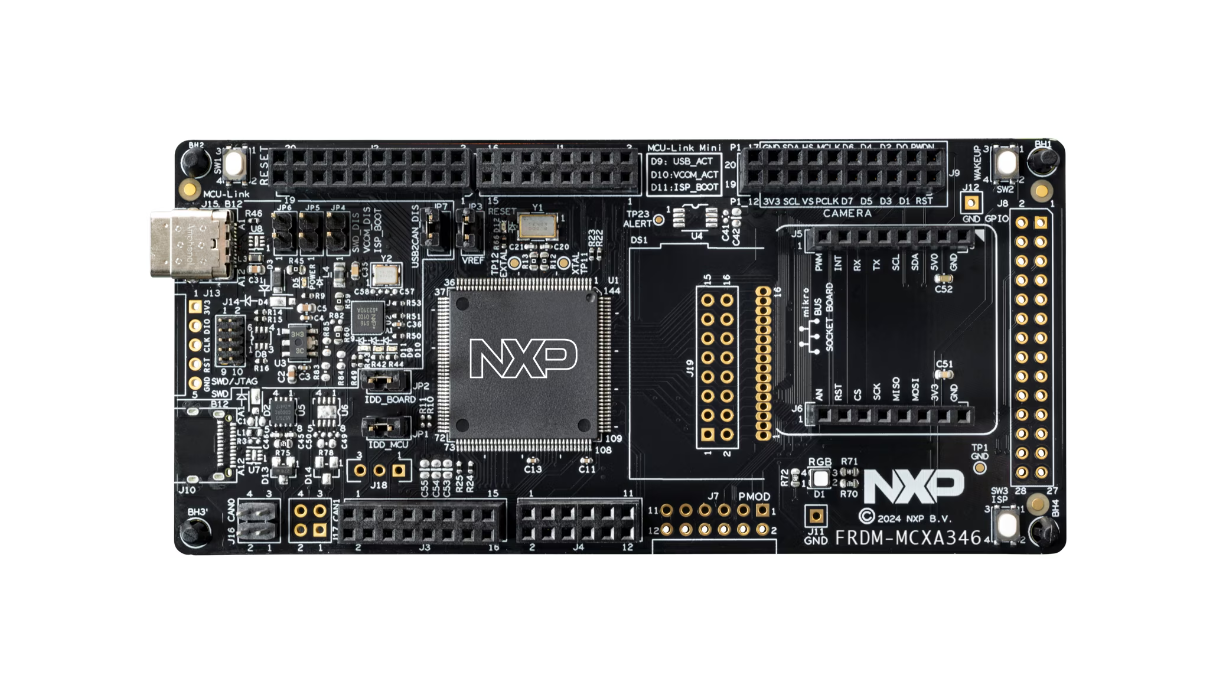

项目中使用到的硬件是NXP FRDM-MCXA346 开发板。

FRDM-MCXA346是一款紧凑且可扩展的开发板，可以快速基于MCX A346 MCU开展原型设计。它们提供行业标准的接口，可轻松访问MCU的I/O，配备集成的开放标准串行接口、外部闪存和板载MCU-Link调试器。

关键参数

MCX A346 Arm® Cortex®-M33内核，运行频率高达180MHz，1MB闪存，256KB RAM，带8KB的纠错码（ECC）
拥有双FlexPWM、4组16位ADC、专用MAU数学加速器以及SmartDMA
高速通用串行总线（HS USB）Type-C连接器（板载MCU-Link调试器），支持CAN/I3C/SPI/I²C/UART连接器（Arduino、PMOD/mikroBUS、DNP）
带有CMSIS-DAP的板载MCU-Link调试器，JTAG/SWD连接器
兼容Arduino、mikroBUS、
适合：工业自动化、电机控制、IoT边缘计算

三、软件介绍

任务的软件部分基于 NXP 官方提供的 MCUXpresso SDK 开发环境实现，主要完成 UART 串口的初始化与字符串输出功能。程序流程如下：

GPIO初始化：首先初始化UART用到的GPIO。

void BOARD_InitDEBUG_UARTPins(void)
{
    CLOCK_EnableClock(kCLOCK_GatePORT2);
    RESET_ReleasePeripheralReset(kLPUART2_RST_SHIFT_RSTn);
    RESET_ReleasePeripheralReset(kPORT2_RST_SHIFT_RSTn);
    const port_pin_config_t port2_2_pin35_config = { .pullSelect = kPORT_PullUp,
                                                    .pullValueSelect = kPORT_LowPullResistor,
                                                    .slewRate = kPORT_FastSlewRate,
                                                    .passiveFilterEnable = kPORT_PassiveFilterDisable,
                                                    .openDrainEnable = kPORT_OpenDrainDisable,
                                                    .driveStrength = kPORT_LowDriveStrength,
                                                    .driveStrength1 = kPORT_NormalDriveStrength,
                                                    .mux = kPORT_MuxAlt3,
                                                    .inputBuffer = kPORT_InputBufferEnable,
                                                    .invertInput = kPORT_InputNormal,
                                                    .lockRegister = kPORT_UnlockRegister};
    PORT_SetPinConfig(PORT2, 2U, &port2_2_pin35_config);
    const port_pin_config_t port2_3_pin36_config = { .pullSelect = kPORT_PullUp,
                                                    .pullValueSelect = kPORT_LowPullResistor,
                                                    .slewRate = kPORT_FastSlewRate,
                                                    .passiveFilterEnable = kPORT_PassiveFilterDisable,
                                                    .openDrainEnable = kPORT_OpenDrainDisable,
                                                    .driveStrength = kPORT_LowDriveStrength,
                                                    .driveStrength1 = kPORT_NormalDriveStrength,
                                                    .mux = kPORT_MuxAlt3,
                                                    .inputBuffer = kPORT_InputBufferEnable,
                                                    .invertInput = kPORT_InputNormal,
                                                    .lockRegister = kPORT_UnlockRegister};
    PORT_SetPinConfig(PORT2, 3U, &port2_3_pin36_config);
}

系统时钟初始化：配置 MCU 主频及外设时钟源，确保 UART 模块获得正确的时钟输入；

UART 外设配置：使用 SDK 中的 UART_Init() 函数，设置波特率为 115200，数据位为 8 位，无校验位，1 位停止位（8N1 格式）；

引脚复用设置：通过 Pin Mux 工具或代码手动配置 UART_TX 引脚（如 PTA1）为 UART 功能模式；

#define BOARD_DEBUG_UART_BAUDRATE 115200U
#define BOARD_DEBUG_UART_BASEADDR   (uint32_t) LPUART2
#define BOARD_DEBUG_UART_INSTANCE   2U
#define BOARD_DEBUG_UART_CLK_ATTACH kFRO_LF_DIV_to_LPUART2
#define BOARD_DEBUG_UART_RST        kLPUART2_RST_SHIFT_RSTn
#define BOARD_DEBUG_UART_CLKSRC     kCLOCK_LPUART2
#define BOARD_UART_IRQ_HANDLER      LPUART2_IRQHandler
#define BOARD_UART_IRQ              LPUART2_IRQn
BOARD_BootClockFROHF180M();
void BOARD_InitDebugConsole(void)
{
    CLOCK_SetClockDiv(kCLOCK_DivLPUART2, 1u);
    CLOCK_AttachClk(BOARD_DEBUG_UART_CLK_ATTACH);
    RESET_PeripheralReset(BOARD_DEBUG_UART_RST);
    DbgConsole_Init(BOARD_DEBUG_UART_INSTANCE, BOARD_DEBUG_UART_BAUDRATE, BOARD_DEBUG_UART_TYPE,
                    BOARD_DEBUG_UART_CLK_FREQ);
}

字符串发送：调用 UART_WriteBlocking() 函数，将预定义字符串 "Hello, DigiKey Funpack 5-1\r\n" 通过串口阻塞式发送至 PC 端；

#define PRINTF  DbgConsole_Printf
PRINTF("Hello, DigiKey Funpack 5-1.\r\n");

主循环：发送完成后，程序进入死循环，当接收到用户输入时，返回用户输入并再次发送“Hello, DigiKey Funpack 5-1”。

    while (1)
    {
        PRINTF("Hello, DigiKey Funpack 5-1.\r\n");
        ch = GETCHAR();
        PUTCHAR(ch);
    }

整个代码结构简洁，未使用 RTOS 或中断机制，仅依赖 SDK 提供的底层驱动，便于快速验证硬件连接与开发环境搭建是否正确。该实现方式也为后续扩展（如添加接收功能、非阻塞传输或多外设协同）提供了清晰的起点。

四、结果展示

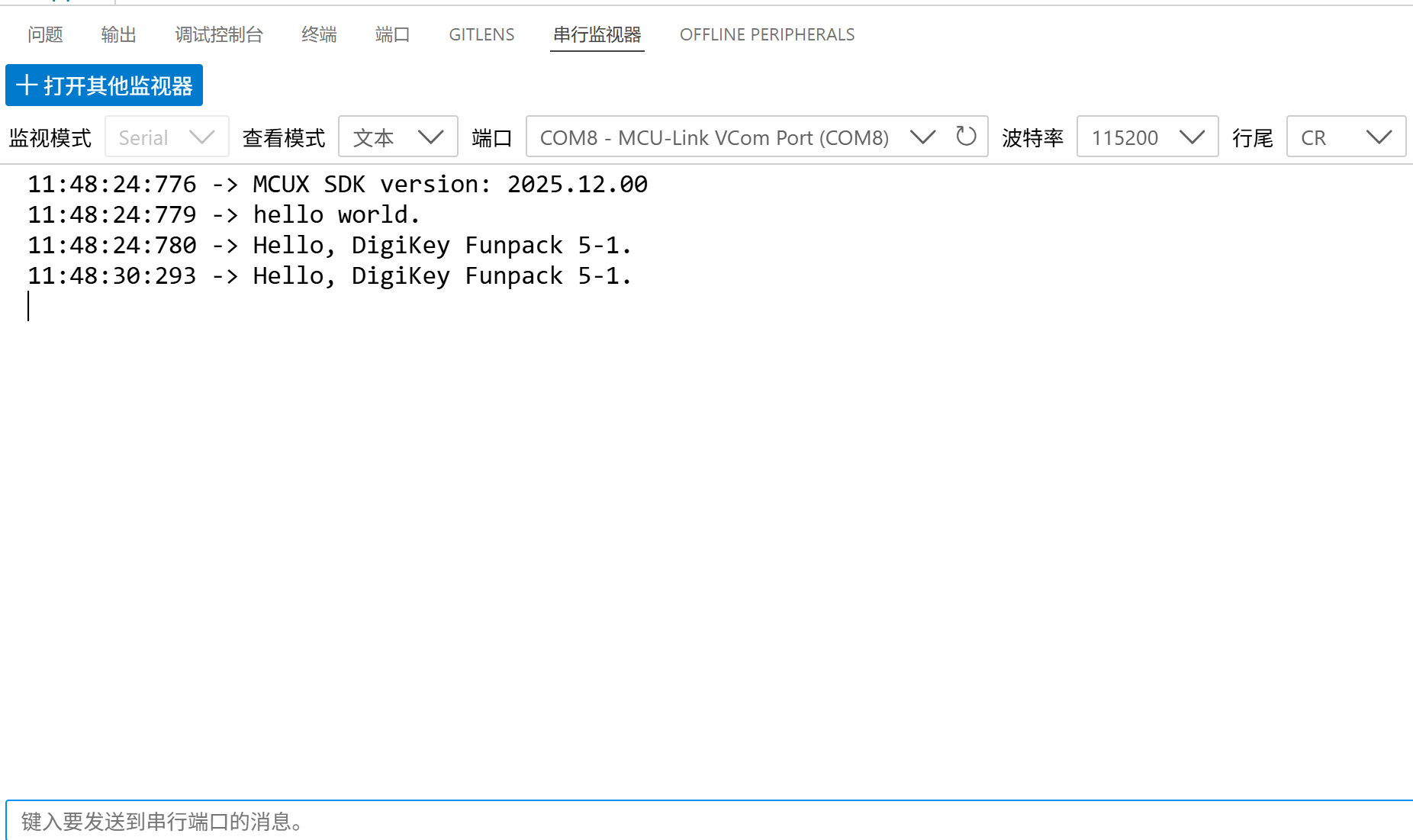

通过usb线连接NXP FRDM-MCXA346 开发板与电脑，下载二进制文件，打开串行监视器，运行结果如下图。在串行监视器中可看到，成功显示“Hello, DigiKey Funpack 5-1.”

五、遇到的困难及解决办法

在项目中，主要遇到了两个方面的困难：一是 MCUXpresso IDE 开发环境的搭建与调试配置不顺利，二是对 NXP MCXA 系列 SDK 的结构和外设驱动使用不熟悉。

针对开发环境问题，最初在安装 MCUXpresso IDE 后，未能正确识别 FRDM-MCXA346 开发板，导致无法下载程序或串口无输出。通过查阅 NXP 官方文档，确认需安装对应 MCU 型号的 SDK 包和调试探针驱动，并确保开发板固件为最新版本。最终在 MCUXpresso 的 “Installed SDKs” 中成功导入 MCXA346 的 SDK，并通过 “Quickstart Panel” 创建基于该 SDK 的新工程，解决了环境兼容性问题。

对于 SDK 使用不熟悉的问题，一开始不清楚如何正确初始化 UART 外设，也不了解引脚复用（Pin Mux）的配置方式。为此，我参考了 SDK 自带的 UART 例程（如 uart_polling 示例），结合 MCUXpresso IDE 内置的 Peripherals 工具和 Pins 工具，自动生成了正确的时钟、引脚和外设初始化代码。同时，阅读了《MCXA 系列参考手册》中关于 UART 模块和系统时钟的部分，逐步理解了数据流和配置逻辑。

六、心得与体会

通过这次基础串口任务的实践，我不仅熟悉了 NXP MCXA346 开发板的基本使用流程，也对嵌入式开发中“环境搭建—外设配置—调试验证”这一典型工作链条有了更清晰的认识。虽然任务简单，但每一步都让我意识到：细节决定成败——一个引脚没配对、一个时钟没开，程序就跑不起来。
更重要的是，我学会了在遇到问题时不慌，而是去查文档、看例程、一步步验证。这让我对后续更复杂的项目多了一点信心。
