FRDM-MCXA346开发板UART输出调试报告
1. 项目介绍
本项目是参与DigiKey与硬禾科技联合举办的Funpack第五季第1期活动的任务实现。本期活动使用的板卡是NXP新品FRDM-MCXA346开发板，任务是使用该开发板的UART串口输出指定的字符串“Hello, DigiKey Funpack 5-1”。
FRDM-MCXA346是一款基于MCX A346微控制器的紧凑型开发板，搭载Arm Cortex-M33内核，主频最高可达180MHz，配备1MB闪存和256KB RAM。作为NXP新一代MCX系列产品，该开发板具有丰富的扩展接口和强大的处理能力，适合快速原型设计和嵌入式应用开发。
本项目的主要目标是熟悉FRDM-MCXA346开发板的基本使用流程，掌握MCUXpresso IDE的开发环境搭建，以及实现最基本的UART串口通信功能。通过完成这一基础任务，为后续更复杂的嵌入式系统开发打下基础。
2. 硬件介绍
2.1 主控芯片：MCX A346
MCX A346微控制器是本次项目的核心器件，主要特性包括：
- 处理器内核：Arm Cortex-M33，最高运行频率180MHz
- 存储容量：高达1MB闪存，256KB RAM（带8KB ECC纠错码）
- 特色外设：支持MAU（乘法累加单元）、SmartDMA智能直接内存访问
- 通信接口：CAN-FD、LPUART（低功耗UART）、LPSPI、LPI2C等
- 电机控制：集成两个FlexPWM模块和4个子模块，适合电机控制应用
MCX A346作为MCX A系列的一员，在性能与功耗之间取得了良好平衡，其LPUART特别适合需要低功耗运行的物联网应用场景。
2.2 开发板：FRDM-MCXA346
FRDM-MCXA346开发板的主要硬件资源包括：
- 板载调试器：MCU-Link调试器，支持CMSIS-DAP协议，提供JTAG/SWD调试接口
- 连接接口：HS USB Type-C接口（用于调试器连接）、CAN/I3C/SPI/I²C/UART扩展接口
- 扩展选项：Arduino兼容接口、FRDM专用接口、mikroBUS、Pmod接口
- 用户交互：RGB用户LED、复位按钮、ISP按钮、唤醒按钮
开发板的板载MCU-Link调试器极大地简化了程序烧录和调试过程，只需一根USB Type-C线缆即可完成供电、调试和串口通信。
3. 项目设计思路

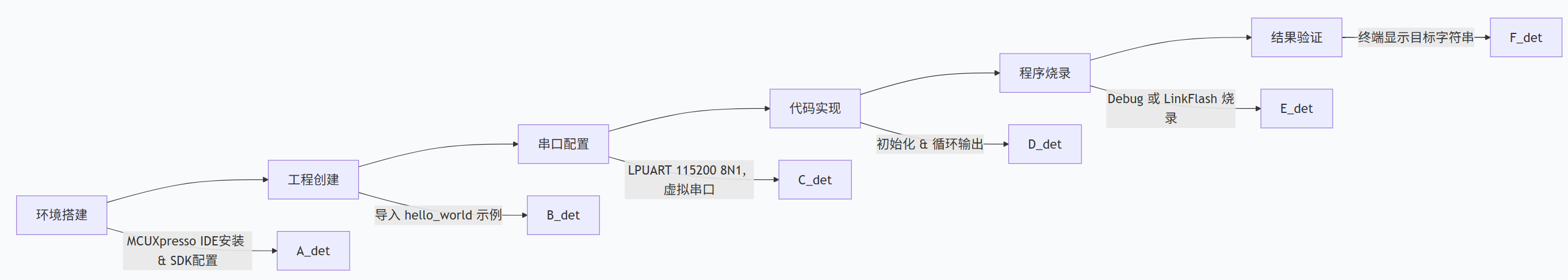

本项目以实现UART串口输出为目标，整体设计思路如下：
- 开发环境搭建：安装MCUXpresso IDE v25.6.136，配置适用于FRDM-MCXA346的SDK开发包。
- 工程创建：利用MCUXpresso IDE的“导入SDK示例”功能，基于官方提供的hello_world示例进行修改。这是NXP官方推荐的方式，可以快速获得正确的外设初始化配置。
- 串口配置：
- 使用LPUART外设作为串口输出接口
- 配置波特率为115200，数据位8位，无奇偶校验，1位停止位（8N1）
- 利用板载MCU-Link调试器提供的虚拟串口功能，无需额外USB转串口硬件
- 代码实现：在main函数中初始化系统时钟和LPUART外设，然后循环输出目标字符串。
- 程序烧录：通过USB连接开发板，使用MCUXpresso IDE的Debug功能或LinkFlash工具将编译好的程序烧录到开发板中。
- 结果验证：在PC端打开串口终端软件，设置与开发板相同的串口参数，观察输出的“Hello, DigiKey Funpack 5-1”字符串。
4. 调试软件介绍、软件流程描述及关键代码介绍
4.1 MCUXpresso IDE v25.6.136
MCUXpresso IDE是NXP推出的集成开发环境，基于Eclipse框架构建，专门用于NXP微控制器的嵌入式开发。版本v25.6.136的主要特点包括：
- 工程管理：支持从SDK导入官方示例工程，快速启动项目开发
- 代码编辑：提供代码补全、语法高亮、重构等现代IDE功能
- 编译构建：集成GCC编译器，支持一键构建项目
- 调试功能：支持单步调试、断点设置、变量监视等高级调试功能
在MCUXpresso IDE中，通过“快速启动面板”可以方便地导入SDK示例，选择对应开发板的hello_world工程，IDE会自动完成工程配置。
4.2 LinkFlash v25.6.131
LinkFlash是NXP提供的程序烧录工具，与MCUXpresso IDE配套使用。其主要功能包括：
- 固件烧录：将编译生成的hex或bin文件烧录到开发板闪存中
- 擦除操作：支持全片擦除或扇区擦除
- 校验功能：烧录后自动校验，确保程序正确写入
LinkFlash通过板载MCU-Link调试器与开发板通信，支持SWD调试协议。
4.3 软件流程描述
本项目的软件流程非常清晰，主要包括以下几个步骤：
系统上电后，首先执行硬件初始化，包括引脚复用配置、系统时钟设置以及外设的初始化，这些操作由MCUXpresso配置工具生成的BOARD_InitBootPins()、BOARD_InitBootClocks()和BOARD_InitBootPeripherals()函数完成。接着，通过BOARD_InitDebugConsole()函数初始化调试控制台，即配置LPUART外设，使其以115200的波特率工作，为串口通信做好准备。然后，程序调用PRINTF()函数输出目标字符串“Hello, DigiKey Funpack 5-1”到串口终端。最后，程序进入一个无限循环，在循环中没有任何实际操作（仅执行空操作指令__NOP()），保持开发板处于运行状态，等待可能的后续事件或中断。
整个流程体现了嵌入式系统最基本的“初始化-执行任务-循环等待”模式。
4.4 关键代码介绍
以下是根据项目要求实现UART输出的关键代码片段：
c
#include "fsl_common.h"
#include "fsl_pm_core.h"
#include "fsl_pm_device.h"
#include "fsl_debug_console.h"
#include "app.h"
#include "board.h"
int main(void)
{
BOARD_InitHardware();
PRINTF("Hello, DigiKey Funpack 5-1\r\n");
while (1)
{
PRINTF("Hello, DigiKey Funpack 5-1\r\n");
}
}
代码说明：
- 头文件包含：包含了必要的NXP SDK头文件，提供外设驱动和板级支持函数。
- BOARD_InitBootPins()：由MCUXpresso IDE配置工具生成的引脚初始化函数，根据用户在GUI中的配置设置LPUART引脚的复用功能。
- BOARD_InitBootClocks()：时钟初始化函数，配置系统时钟为所需频率，并设置LPUART外设的时钟源。
- BOARD_InitDebugConsole()：调试控制台初始化函数，内部完成LPUART外设的详细配置，包括波特率、数据格式等参数。
- PRINTF()：NXP SDK提供的格式化输出函数，与标准C库的printf类似，通过LPUART输出格式化字符串。
- 主循环：程序运行后持续循环，保持开发板工作状态。虽然当前没有实际任务，但为后续功能扩展预留了位置。
5. 功能展示图及说明
5.1 硬件连接展示
FRDM-MCXA346开发板通过USB Type-C线缆连接到PC主机。连接成功后，PC设备管理器中会识别出新的串口设备（虚拟COM端口），这是板载MCU-Link调试器提供的功能。
5.2 软件运行效果
在MCUXpresso IDE中完成代码编译和烧录后，打开串口终端软件（如Tera Term、PuTTY或IDE自带的Terminal），配置参数如下：
- 波特率：115200
- 数据位：8
- 停止位：1
- 奇偶校验：无
- 流控：无
连接成功后，终端窗口会持续显示“Hello, DigiKey Funpack 5-1”字符串，每次系统复位或上电后都会输出该字符串。
5.3 功能验证
通过以下步骤验证功能实现：
- 按下开发板上的复位按钮，观察终端窗口重新输出目标字符串
- 断开并重新连接USB，再次观察输出
- 修改代码中的字符串内容，重新编译烧录，验证输出是否相应变化
所有验证结果均符合预期，证明UART通信功能已成功实现。
6. 项目中遇到的难题及解决方法
6.1 开发环境搭建的挑战
问题描述：初次使用MCUXpresso IDE时，对于如何正确导入适用于FRDM-MCXA346的SDK示例感到困惑。IDE中默认显示的板卡列表中没有明确的MCXA346选项。
解决方法：
- 从NXP官网下载适用于MCX A系列的SDK安装包（MCUXpresso SDK Builder生成的定制SDK）
- 在MCUXpresso IDE中通过“Installed SDKs”视图，将下载的SDK压缩包直接拖拽到该视图中完成安装
- 安装成功后，再次打开“导入SDK示例”功能，即可在板卡列表中找到FRDM-MCXA346对应的示例工程
6.2 串口输出的配置问题
问题描述：按照默认配置导入的hello_world示例，运行时没有串口输出。经查，部分示例工程默认使用半主机（Semihost）模式进行调试输出，而非UART。
解决方法：
- 在导入工程时，注意选择配置选项：将“SDK Debug Console”从“Semihost”改为“UART”
- 如果工程已导入，可以在board.h文件中找到
#define DEBUG_CONSOLE_SEMIHOST宏定义，将其注释掉并启用#define DEBUG_CONSOLE_UART - 同时在board.h中确认
BOARD_DEBUG_UART_BAUDRATE宏定义为115200，与终端设置一致
6.3 引脚复用冲突问题
问题描述：在尝试同时使用LPUART和板载LED时，发现某些GPIO引脚被复用为其他功能，导致LED无法正常控制。
解决方法：
- 查阅FRDM-MCXA346原理图，确认LPUART使用的引脚与LED使用的引脚是否有冲突
- 在MCUXpresso Config Tools中重新配置引脚复用功能，确保各外设使用不同的引脚
- 对于确实冲突的情况，可考虑使用其他可用引脚或选择不同的外设实例（如使用LPUART1代替LPUART0）
6.4 调试器连接问题
问题描述：在点击Debug按钮后，IDE提示无法连接到目标设备。
解决方法：
- 检查USB线缆连接是否可靠，尝试更换USB接口
- 确认开发板上的电源指示灯是否点亮
- 在MCUXpresso IDE的Debug配置中，手动选择调试器类型为“MCU-Link CMSIS-DAP”
- 按下开发板上的复位按钮后立即点击Debug，有时可以解决连接时序问题
7. 心得体会
7.1 对NXP开发生态的认识
通过本次项目实践，我深入体验了NXP的MCUXpresso开发生态系统。与之前使用的STM32 HAL库相比，NXP的SDK设计更加模块化，函数命名规范清晰，文档完善。特别是“导入SDK示例”这一功能，让开发者可以快速基于官方示例进行二次开发，大大缩短了项目启动时间。
MCUXpresso IDE基于Eclipse框架，对于熟悉Eclipse的开发者来说上手非常快。IDE集成的配置工具（引脚配置、时钟配置等）虽然功能强大，但在初次使用时需要一定学习成本。例如，在配置引脚复用时，需要同时考虑外设功能和物理引脚位置的对应关系，这与STM32CubeMX的体验类似但又有细节差异。通过几次尝试和查阅官方文档，我逐渐熟悉了配置工具的用法，并能够根据需求灵活调整。
7.2 对MCX A系列微控制器的理解
MCX A346作为MCX A系列的代表产品，在性能与功耗之间取得了良好平衡。180MHz的Cortex-M33内核搭配1MB闪存和256KB RAM，足以应对大多数嵌入式应用场景。
特别值得关注的是LPUART（低功耗UART）的设计理念。与普通UART相比，LPUART在保持通信功能的同时，能够在系统深度睡眠模式下维持工作或唤醒系统，这对于电池供电的物联网设备至关重要。虽然本项目只是基础应用，但已为后续低功耗开发打下了基础。
此外，我还注意到MCX A系列集成了丰富的模拟外设和电机控制模块，这为工业控制和消费电子应用提供了极大的便利。未来如果有机会，我希望能够尝试使用其FlexPWM模块实现电机驱动控制，进一步发挥这颗芯片的性能。
7.3 调试工具的重要性
本次项目使用MCU-Link调试器进行程序烧录和调试，体验良好。板载调试器不仅简化了硬件连接，还提供了虚拟串口功能，省去了额外USB转串口模块。LinkFlash工具的烧录速度快，校验功能确保程序正确写入，降低了开发过程中的不确定性。
在调试过程中，我还尝试了MCUXpresso IDE的断点调试和变量监视功能。当程序运行不符合预期时，能够通过单步执行快速定位问题。例如，在初次运行时发现串口没有输出，通过设置断点检查初始化函数的返回值，发现是时钟配置问题，进而修正了时钟源选择。
7.4 对嵌入式开发的进一步思考
通过本次项目，我体会到基础外设驱动的重要性。UART作为最常用的通信接口之一，几乎在所有嵌入式项目中都会用到。熟练掌握其配置和使用方法，能够为后续集成传感器、无线模块等奠定基础。
同时，我也认识到官方示例的巨大价值。在遇到不熟悉的芯片和开发环境时，从官方示例入手是最快的途径。示例工程不仅包含了正确的初始化代码，还展示了典型应用场景的编程模式。基于示例进行修改，可以避免很多低级错误。
7.5 下一步计划
完成本项目的基础任务后，我计划进一步探索以下方向：
- 实现进阶任务：尝试实现任务1的进阶要求——带缓冲区的简易shell，能够解析用户输入命令并控制板载LED。这将涉及字符串解析、命令表设计和GPIO控制等知识。
- 深入研究LPUART：了解LPUART的低功耗特性，尝试在系统休眠状态下通过UART唤醒。这需要配置唤醒条件并测试实际功耗。
- 探索其他外设：利用板载RGB LED实现PWM调光控制，测试FlexPWM模块的性能。通过改变占空比实现呼吸灯效果，可以加深对PWM的理解。
- 尝试FreeRTOS移植：在MCX A346上移植FreeRTOS实时操作系统，实现多任务管理。这将为后续复杂项目（如多传感器数据采集）打下基础。
- 扩展应用场景：考虑将开发板与外部传感器（如温湿度传感器）连接，通过UART输出传感器数据，构建一个简单的物联网节点。
通过本次Funpack活动，我不仅完成了指定的开发任务，更重要的是掌握了NXP MCUXpresso开发生态的使用方法，为后续更复杂的嵌入式项目开发奠定了坚实基础。
