Funpack5-1 - 基于NXP FRDM-MCXA346 开发板实现RGB串口shell

内容介绍

一、项目介绍

本项目旨在设计一款基于NXP FRDM-MCXA346 开发板的串口shell。本项目主要使用了NXP FRDM-MCXA346 开发板进行电脑端发送的串口数据接收，并处理串口指令，进行板载RGB led的控制。

二、项目描述

1.项目基础功能为：使用MCXA346开发板的UART串口输出“Hello, DigiKey Funpack 5-1”。

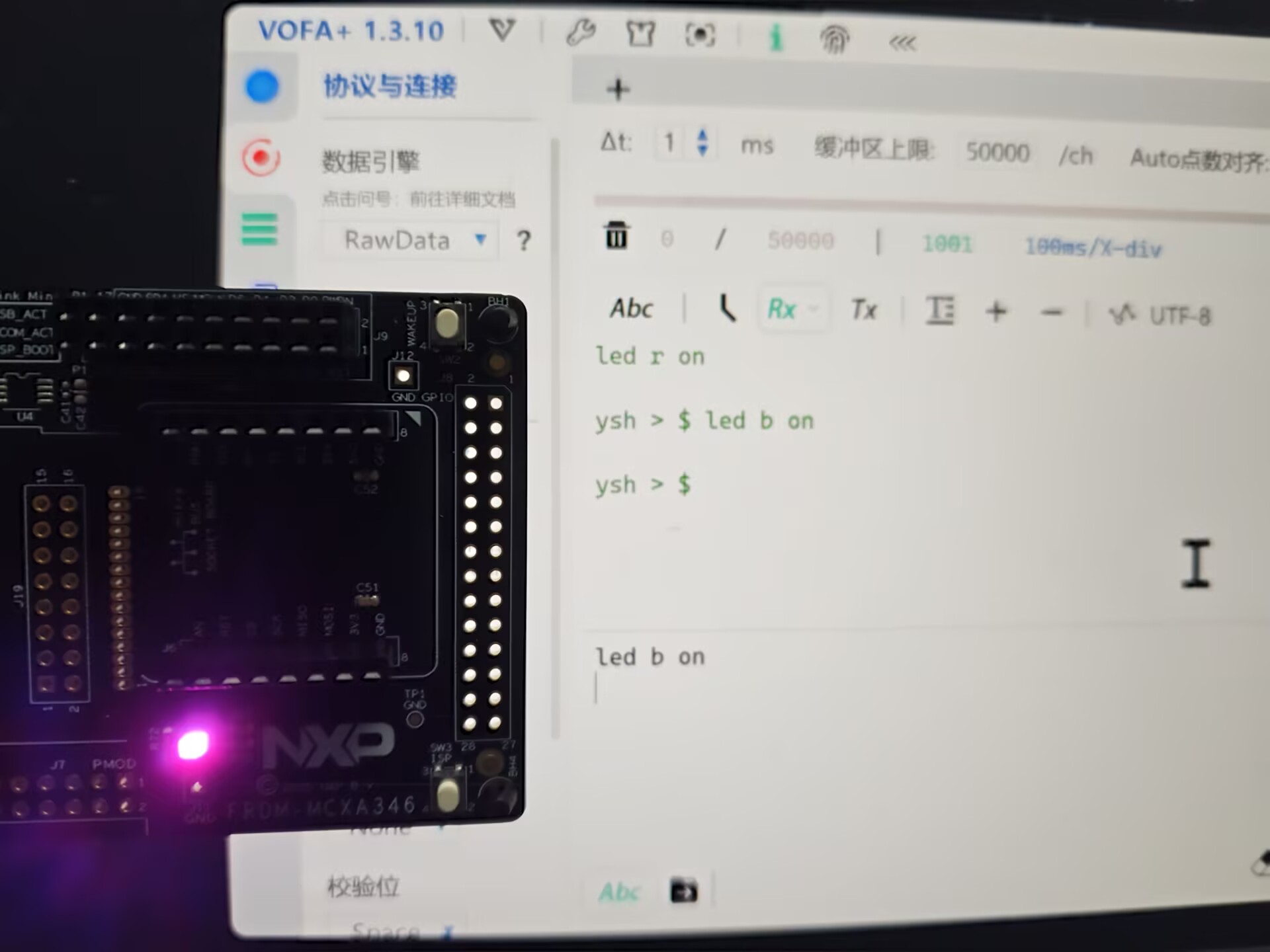

2.项目进阶功能为：使用MCXA346开发板实现一个带缓冲区的shell，核心是实现一个能读取、解析并执行用户输入命令的简易命令行解释器，并管理好输入缓冲区。能显示命令提示符（如 ysh > $），并循环接收用户输入（\n换行符为断句符号）。能管理好输入缓冲区，妥善处理字符，并能进行基本的命令解析。实现简单的指令控制板载的LED的颜色和亮灭。

三、硬件介绍

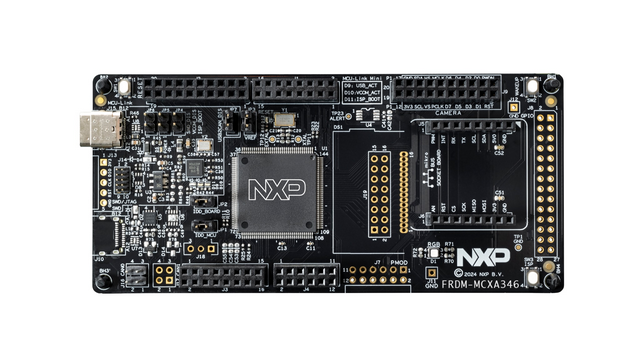

本项目主要使用的硬件为：NXP FRDM-MCXA346 开发板

FRDM-MCXA346是一款紧凑且可扩展的开发板，可以快速基于MCX A346 MCU开展原型设计。它们提供行业标准的接口，可轻松访问MCU的I/O，配备集成的开放标准串行接口、外部闪存和板载MCU-Link调试器。

FRDM-MCXA346 是一款紧凑且可扩展的开发板，可让你快速基于FRDM-MCXA346微控制器单元(MCU)开展原型设计。它们提供行业标准的接口，可轻松访问MCU的I/O，配备集成的开放标准串行接口、外部闪存和板载MCU-Link调试器。通过 MCUXpresso Developer Experience提供其他工具，如面向附加板的扩展板中心和面向软件示例的应用代码中心。

四、方案框图

本项目的系统架构以 Cortex-M33 内核为中心，通过串口与上位机通信，数据流向如下：上位机发送字符数据→USB转串口 (MCU-Link) → MCX A346 shell → RGB LED 响应与上位机串口回显。

五、软件说明

本项目的主函数如下：

int main(void)
{
    BOARD_InitHardware();
    /* 初始化时关闭所有LED（高电平=灭） */
    GPIO_PinWrite(GPIO3, LED_R_PIN, 1u);
    GPIO_PinWrite(GPIO3, LED_G_PIN, 1u);
    GPIO_PinWrite(GPIO3, LED_B_PIN, 1u);

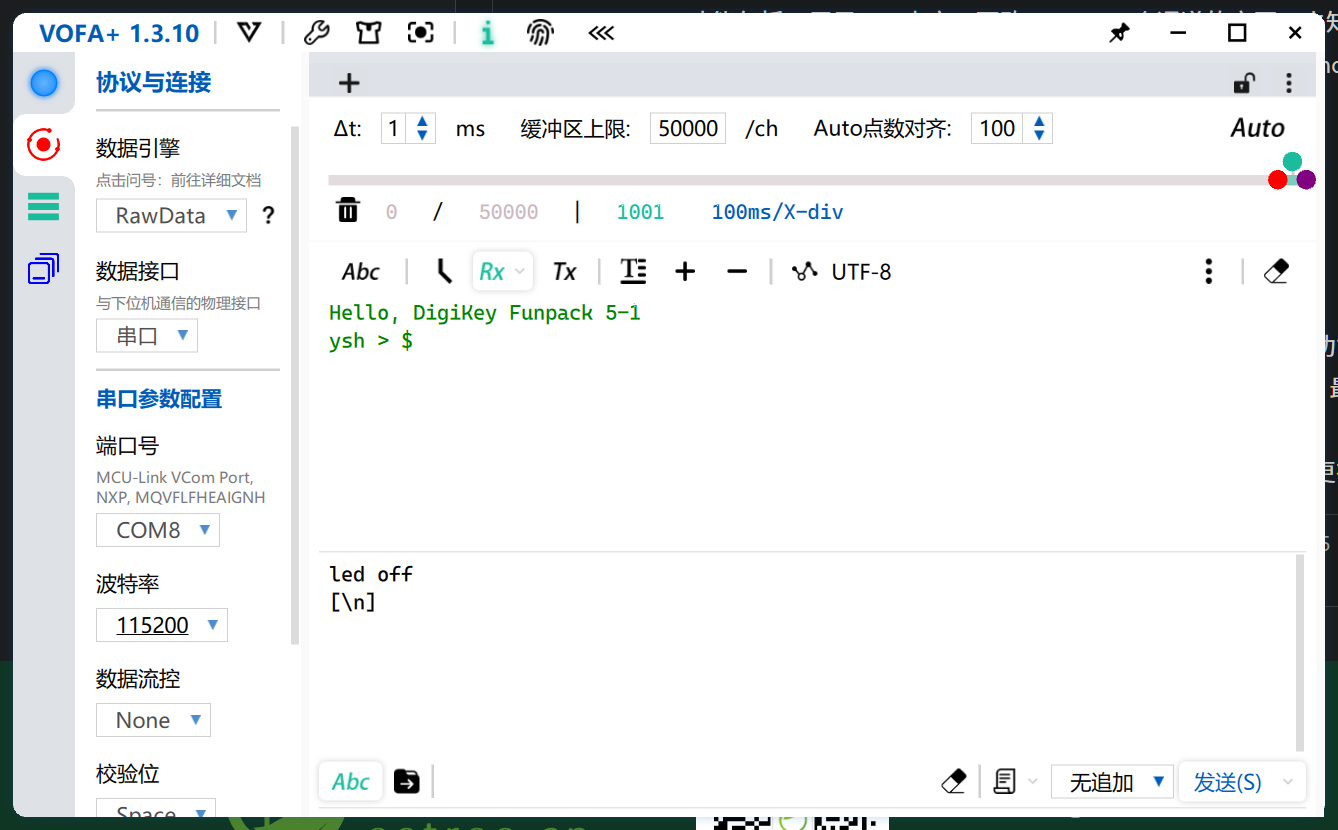

    PRINTF("Hello, DigiKey Funpack 5-1\r\n");
    while (1)
    {
        shell_task();
    }
}

首先进行硬件初始化，初始化串口、GPIO、系统时钟以及调试控制台。接着默认关闭RBG。默认高电平关闭。并通过串口打印欢迎内容"Hello, DigiKey Funpack 5-1\r\n"。

在主循环中执行 shell_task() 函数。shell_task() 函数如下：

static void shell_task(void)
{
    char ch = GETCHAR();
    /* echo */
    PUTCHAR(ch);
    /* newline -> execute */
    if (ch == '\r' || ch == '\n')
    {
        PUTCHAR('\r');
        PUTCHAR('\n');
        s_shellBuf[s_index] = '\0';
        shell_cmd(s_shellBuf);
        s_index = 0;
        PRINTF(PROMPT);
        return;
    }
    /* backspace */
    if (ch == '\b' || ch == 127)
    {
        if (s_index > 0)
        {
            s_index--;
        }
        return;
    }
    /* normal char */
    if (s_index < SHELL_BUF_SIZE - 1)
    {
        s_shellBuf[s_index++] = ch;
    }
}

shell_task() 函数主要流程为：首先进行串口数据的字符接收并回显。

当检测到换行符的时候，在缓冲区末尾添加字符串结束符 '\0'，调用 shell_cmd(s_shellBuf) 执行指令并清空缓冲区。

当检测到退格符的时候，如果缓冲区不为空（s_index > 0），将索引减一，实现逻辑上的字符删除。

若输入为普通字符，若缓冲区未满，将字符存入缓冲区 s_shellBuf 并递增索引。

具体 shell_cmd() 函数如下：

static void shell_cmd(char *line)
{
    char *argv[5];
    int argc = 0;
    /* simple tokenize */
    char *tok = strtok(line, " ");
    while (tok && argc < 5)
    {
        argv[argc++] = tok;
        tok = strtok(NULL, " ");
    }
    if (argc == 0)
        return;
    /* help */

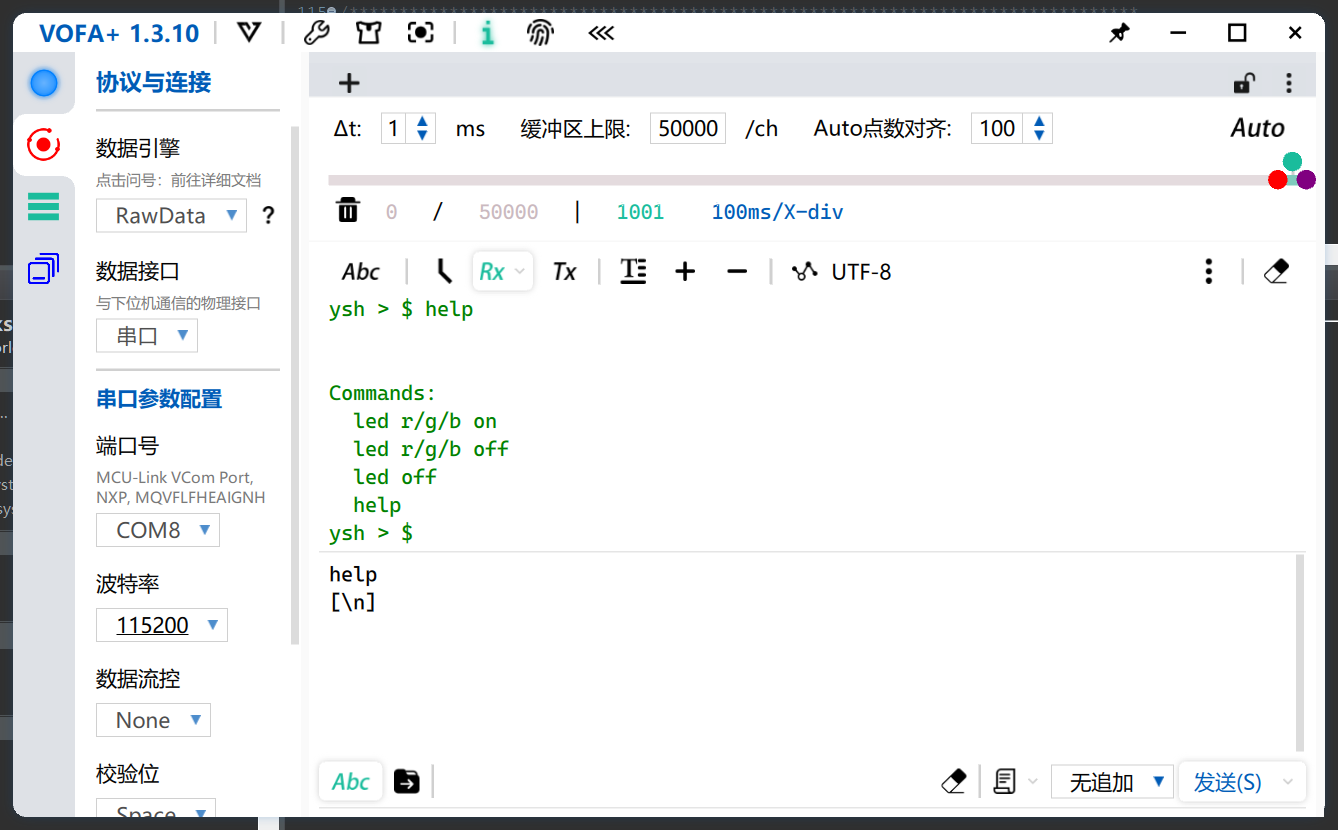

    if (strcmp(argv[0], "help") == 0)
    {
        shell_help();
    }
    /* led commands */
    else if (strcmp(argv[0], "led") == 0)
    {

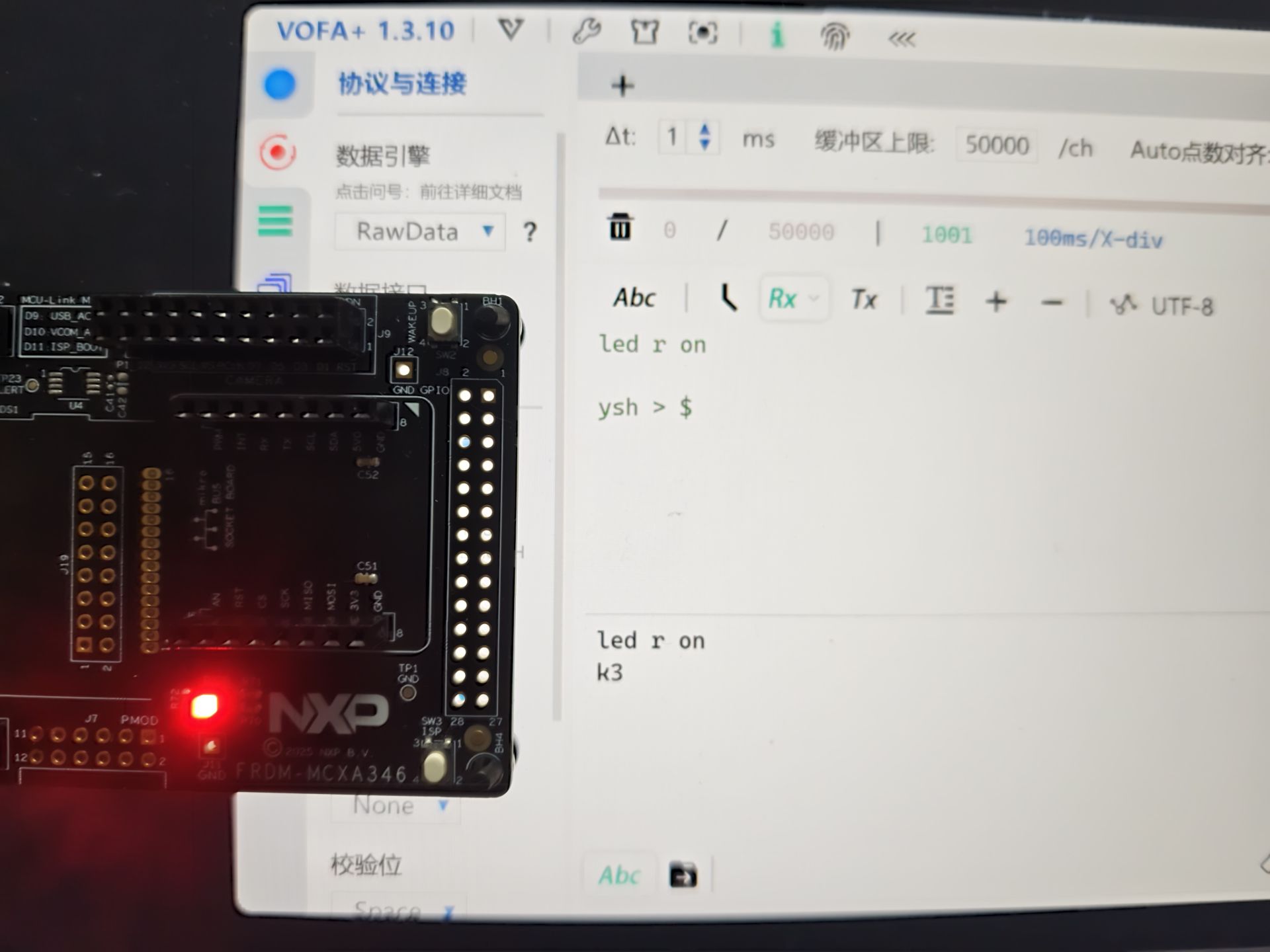

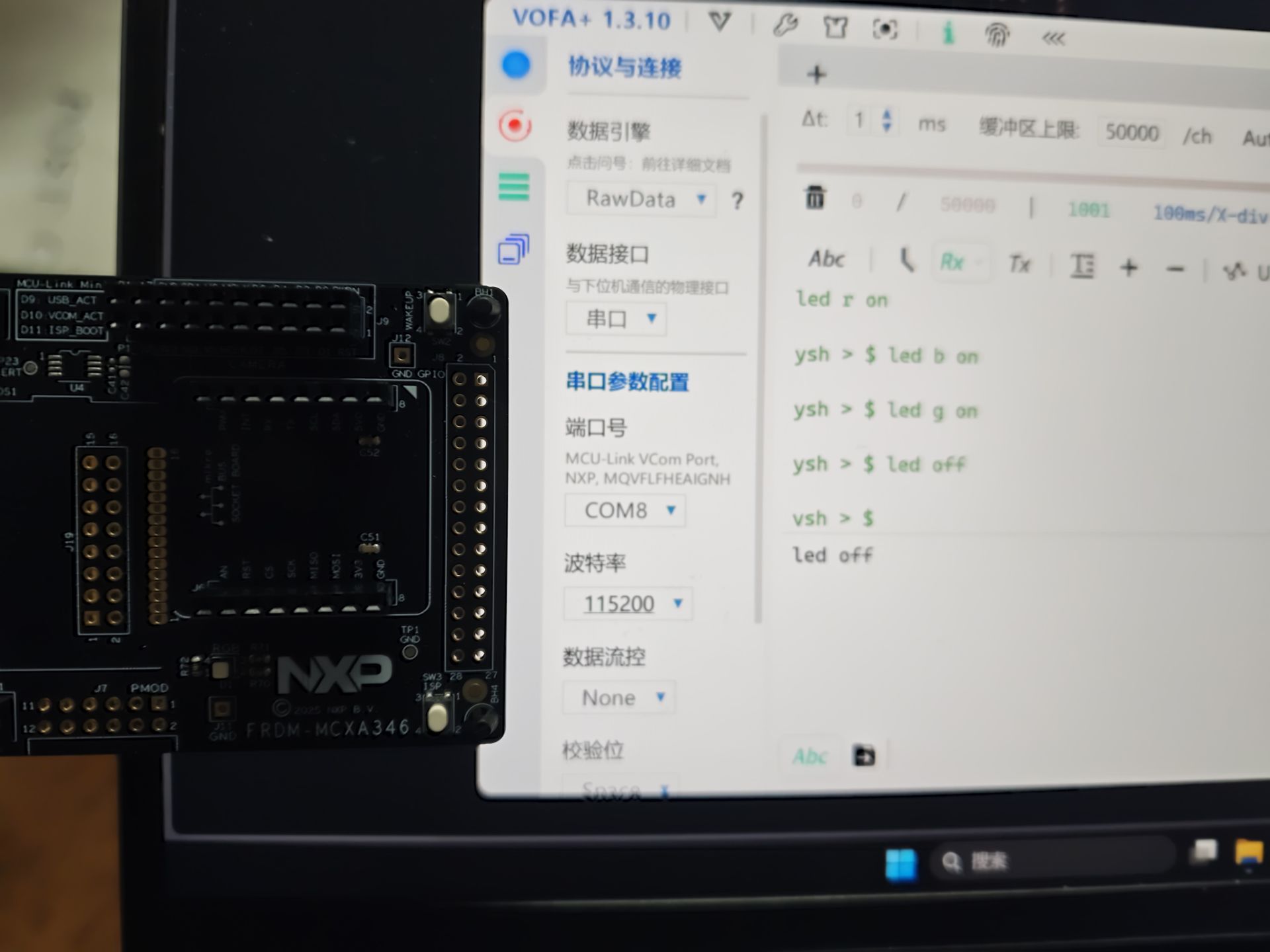

        if (argc >= 2 && strcmp(argv[1], "off") == 0)
        {
            /* 关闭所有 */
            led_r = led_g = led_b = 0;
            LED_Update();
        }

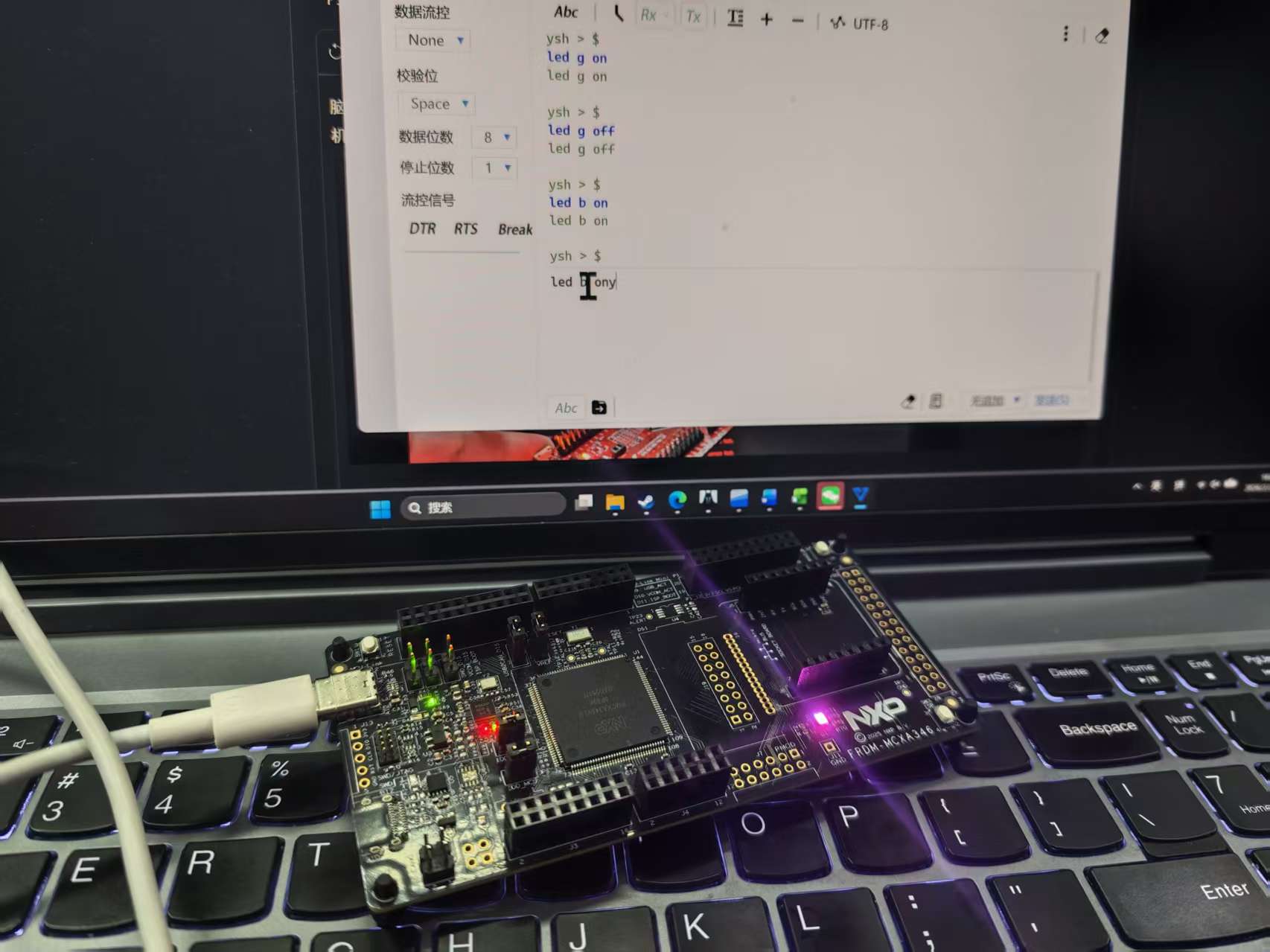

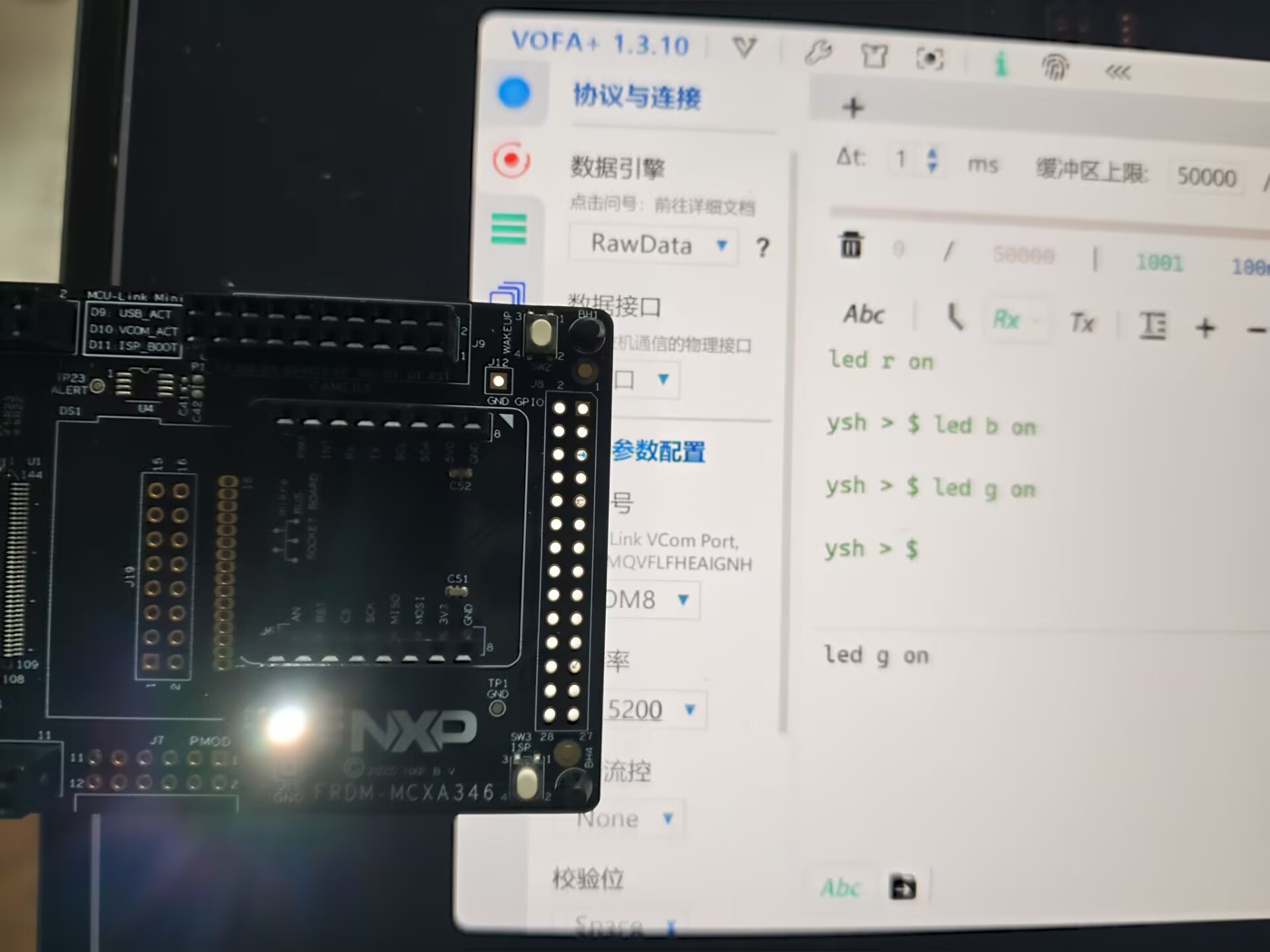

        else if (argc >= 3)
        {
            uint8_t state = (strcmp(argv[2], "on") == 0) ? 1 : 0;
            if (argv[1][0] == 'r')
                led_r = state;
            else if (argv[1][0] == 'g')
                led_g = state;
            else if (argv[1][0] == 'b')
                led_b = state;
            LED_Update();
        }
        else
        {
            PRINTF("\r\nUsage: led r/g/b on|off  or  led off\r\n");
        }
    }
    else
    {

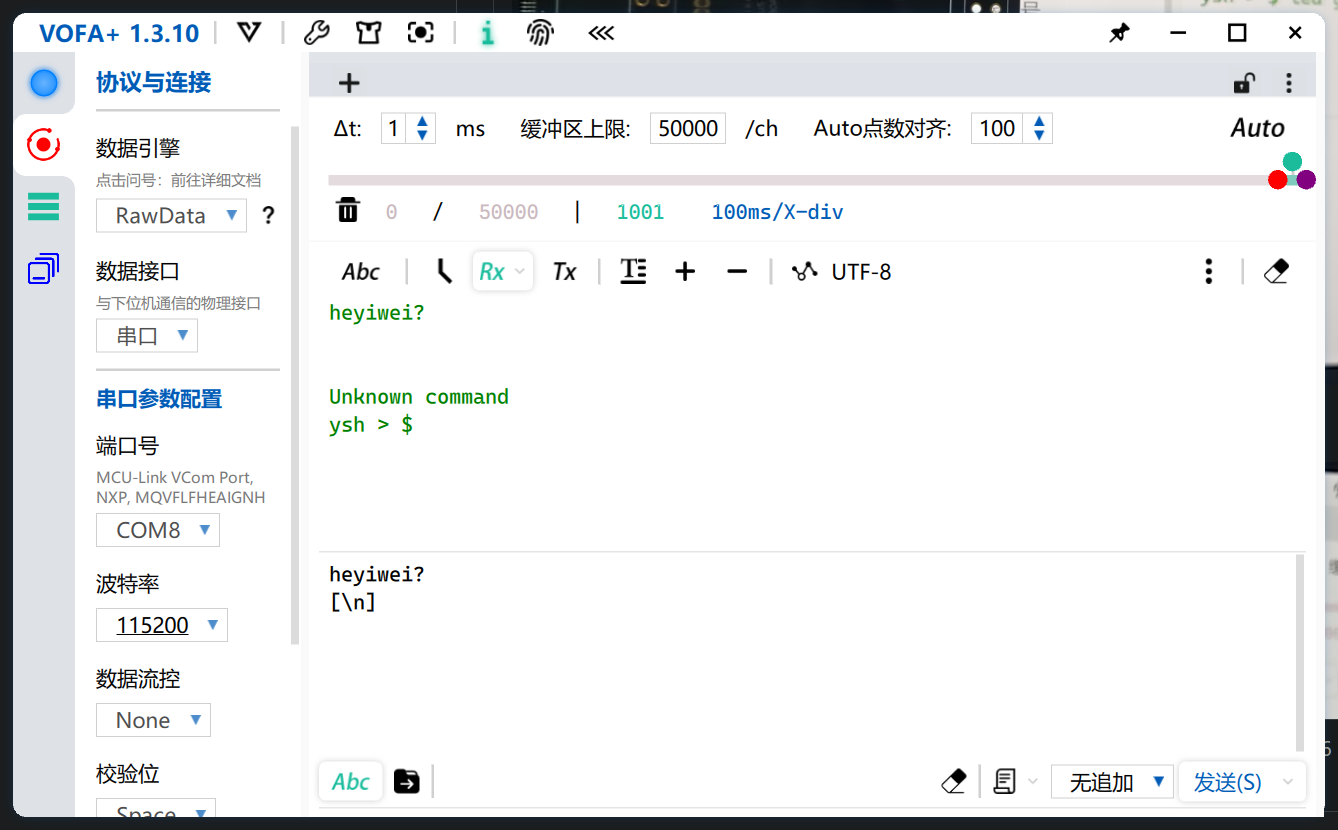

        PRINTF("\r\nUnknown command\r\n");
    }
}
