一、项目介绍

本项目基于NXP FRDM-MCXA346开发板，设计并实现了一个通过串口Shell命令控制的RGB LED多色显示系统。通过串口终端输入命令，可以实时控制开发板上RGB三色LED的显示状态，实现包括红色、绿色、蓝色、黄色、洋红色、青色、白色和关闭在内的8种显示模式。

项目采用模块化设计思想，将硬件初始化、命令解析、LED控制等功能分离，代码结构清晰，易于扩展和维护。该项目不仅展示了MCXA346微控制器的GPIO基本控制能力，还体现了嵌入式系统中人机交互的基本设计思路。

1.1 项目特点

• 交互式控制：通过串口终端实现实时命令交互
• 多色显示：利用RGB三色LED混色原理实现8种颜色显示
• Shell命令系统：实现了基本的命令解析和执行框架
• 低电平驱动：采用Active Low（低电平点亮）逻辑，符合实际硬件设计
• 易于扩展：模块化代码结构，便于添加新的命令和功能

1.2 应用场景

该系统可应用于各种需要LED指示和状态显示的场景，如：

• 嵌入式系统状态指示
• 用户界面反馈系统
• 学习和教学演示平台
• IoT设备的可视化控制

二、硬件介绍

2.1 核心控制器：NXP MCXA346

MCXA346是NXP公司推出的高性能32位ARM Cortex-M0+微控制器，具有以下主要特性：

• 内核：ARM Cortex-M0+，主频可达96MHz
• 存储器：
• • Flash：512KB
  • SRAM：128KB
• 外设接口：
• • GPIO（通用输入输出）
  • LPUART（低功耗通用异步收发传输器）
  • LPI2C（低功耗内部集成电路总线）
  • SPI（串行外设接口）
  • ADC（模数转换器）
  • 定时器等

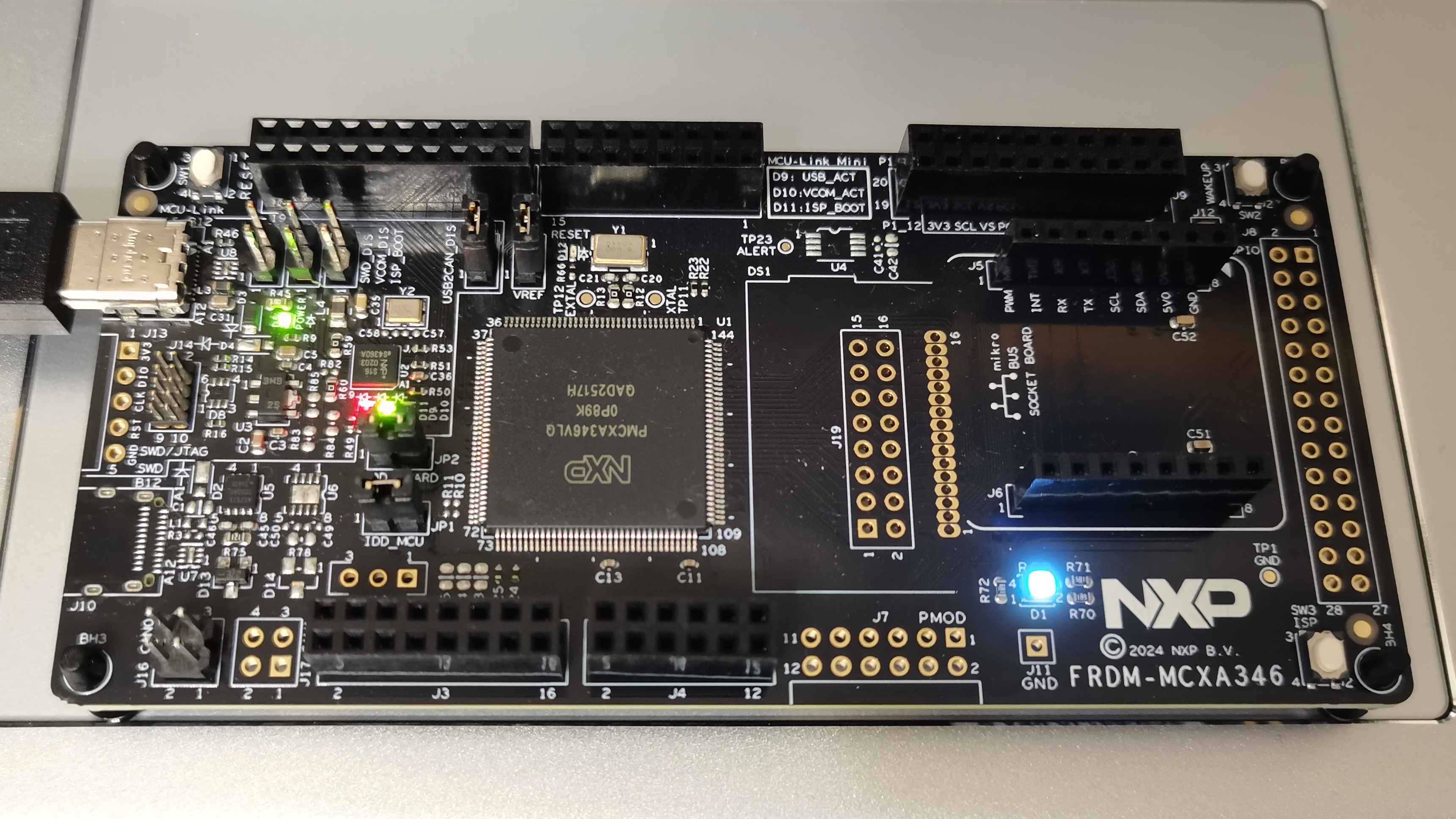

2.2 开发板：FRDM-MCXA346

FRDM-MCXA346是NXP推出的Freedom系列开发板，专为MCXA346芯片设计，特点包括：

• 板载RGB LED：集成红、绿、蓝三色LED
• 调试接口：板载DAP Link调试器，支持JTAG/SWD调试
• 用户按键：两个用户可编程按钮（SW2、SW3）
• 通信接口：USB虚拟串口、Arduino接口
• 电源管理：支持USB供电，集成电源管理电路

2.3 硬件资源使用

本项目中使用的硬件资源：

2.4 LED硬件特性

• RGB LED结构：共阴极结构，通过三个独立控制引脚实现混色
• 驱动方式：Active Low（低电平有效）
• • LED_ON = 0（低电平点亮）
  • LED_OFF = 1（高电平熄灭）
• 颜色混色原理：
• • 红色：仅红色LED点亮
  • 绿色：仅绿色LED点亮
  • 蓝色：仅蓝色LED点亮
  • 黄色：红色+绿色LED同时点亮
  • 洋红色：红色+蓝色LED同时点亮
  • 青色：绿色+蓝色LED同时点亮
  • 白色：红、绿、蓝三色LED全部点亮

三、方案框图和项目设计思路

3.1 系统框图

┌─────────────────────────────────────────────────────────┐
│                    用户（PC终端）                         │
│              串口终端工具（PuTTY/TeraTerm等）             │
└──────────────────────┬──────────────────────────────────┘
                       │ USB虚拟串口
                       │ 115200 baud, 8N1
┌──────────────────────▼──────────────────────────────────┐
│              FRDM-MCXA346 开发板                          │
├─────────────────────────────────────────────────────────┤
│  ┌──────────────┐    ┌──────────────────┐               │
│  │   LPUART2    │◄──►│  主程序控制模块   │               │
│  │  串口通信     │    │  (main.c)        │               │
│  └──────────────┘    └────────┬─────────┘               │
│                              │                           │
│  ┌──────────────┐    ┌───────▼───────┐                   │
│  │   GPIO3      │◄──►│  命令解析模块   │                   │
│  │  LED控制     │    │ (handle_command)│                  │
│  └──────────────┘    └───────┬───────┘                   │
│         │                   │                           │
│  ┌──────┴──────┐     ┌──────▼──────┐                    │
│  │ RGB LED     │◄───►│ LED颜色控制  │                    │
│  │ (R/G/B)     │     │ (set_led_color)│                   │
│  └─────────────┘     └─────────────┘                    │
└─────────────────────────────────────────────────────────┘

3.2 设计思路

3.2.1 总体架构

本项目采用分层设计思想，从底向上分为三层：

1. 硬件抽象层
2. • 负责MCU外设的初始化和配置
   • 封装底层驱动，提供统一接口
   • 包含GPIO、UART等外设的配置
2. 功能模块层
3. • 命令解析模块：负责解析用户输入的Shell命令
   • LED控制模块：实现各种颜色的LED控制逻辑
   • 输入输出模块：处理串口数据的接收和发送
3. 应用层
4. • 主循环：持续监听用户输入并响应
   • 用户界面：提供命令提示符和交互反馈

3.2.2 设计流程

需求分析
    ↓
硬件资源分析（GPIO、UART）
    ↓
软件架构设计（模块化设计）
    ↓
硬件初始化（时钟、GPIO、UART）
    ↓
命令系统设计（解析、执行）
    ↓
LED控制逻辑实现（8种颜色）
    ↓
用户交互实现（串口输入输出）
    ↓
功能测试与优化

3.2.3 关键设计决策

1. Active Low驱动方式

采用低电平点亮LED的设计决策，原因：

• 符合板上LED的实际硬件电路设计
• 降低功耗（LED熄灭时为高电平，无电流流过）
• 提高抗干扰能力

2. 命令解析设计

使用strtok()函数进行命令分割，实现简洁的命令解析：

• 空格分隔命令和参数
• 支持help、led、activity、clear等基本命令
• 易于扩展新命令

3. 缓冲区管理

使用固定大小缓冲区（64字节）管理输入：

• 防止缓冲区溢出
• 简化内存管理
• 足够应对一般命令输入需求

4. 回显机制

实现字符回显和退格处理：

• 提供良好的用户体验
• 支持命令编辑
• 实时反馈用户输入

四、调试软件介绍、软件流程图及关键代码介绍

4.1 开发调试环境

1. IDE：MCUXpresso IDE

MCUXpresso是NXP官方推出的免费集成开发环境，基于Eclipse平台，特点包括：

• 支持C/C++开发
• 集成调试器
• 配置工具（MCUXpresso Config Tools）
• 丰富的示例代码库

2. 串口终端工具

• PuTTY：免费开源的SSH和串口终端模拟器
• TeraTerm：功能强大的串口终端软件
• SecureCRT：商业软件，支持多种协议
• 推荐配置：
• • 波特率：115200
  • 数据位：8
  • 校验位：None
  • 停止位：1
  • 流控：None

4.2 软件流程图

┌─────────────────────┐
│   系统上电复位       │
└──────────┬──────────┘
           │
┌──────────▼──────────┐
│  硬件初始化          │
│  - 时钟配置          │
│  - GPIO配置         │
│  - UART配置         │
│  - Debug Console    │
└──────────┬──────────┘
           │
┌──────────▼──────────┐
│  初始化LED引脚       │
│  (配置为输出)        │
└──────────┬──────────┘
           │
┌──────────▼──────────┐
│  显示启动信息和提示符 │
└──────────┬──────────┘
           │
      ┌────▼────┐
      │ 主循环  │◄──────┐
      └────┬────┘       │
           │            │
    ┌──────▼──────┐     │
    │ 等待用户输入  │     │
    └──────┬──────┘     │
           │            │
    ┌──────▼──────┐     │
    │ 接收字符     │     │
    └──────┬──────┘     │
           │            │
    ┌──────▼──────┐     │
    │ 回车/换行?   │     │
    └──┬──────┬───┘     │
       │      │         │
    否  │    是 │        │
       │      │         │
       │  ┌───▼─────────┐│
       │  │ 处理命令     ││
       │  │ - 解析命令   ││
       │  │ - 执行功能   ││
       │  │ - 输出结果   ││
       │  └───┬─────────┘│
       │      │           │
       │  ┌───▼─────────┐│
       │  │ 显示提示符   ││
       │  └───┬─────────┘│
       │      │           │
       │      └───────────┘
       │
    ┌──▼─────────┐
    │ 退格键?     │
    └──┬──────┬───┘
       │      │
    是  │    否 │
       │      │
       │  ┌───▼─────────┐
       │  │ 存入缓冲区   │
       │  │ (索引+1)     │
       │  └───┬─────────┘
       │      │
       │  ┌───▼─────────┐
       │  │ 回显字符     │
       │  └─────────────┘
       │
       └───────────────┘

4.3 关键代码介绍

4.3.1 硬件初始化

void BOARD_InitHardware(void)
{
    /* 释放外设复位 */
    RESET_ReleasePeripheralReset(kLPUART0_RST_SHIFT_RSTn);
    RESET_ReleasePeripheralReset(kPORT0_RST_SHIFT_RSTn);
    RESET_ReleasePeripheralReset(kPORT1_RST_SHIFT_RSTn);
    RESET_ReleasePeripheralReset(kGPIO1_RST_SHIFT_RSTn);
​
    /* 使能GPIO时钟 */
    CLOCK_EnableClock(kCLOCK_GateGPIO1);
​
    /* 初始化引脚配置 */
    BOARD_InitDEBUG_UARTPins();
    BOARD_InitLEDsPins();
    BOARD_InitBootClocks();
    BOARD_InitDebugConsole();
}

代码说明：

1. 释放相关外设的复位信号，使外设能够正常工作
2. 使能GPIO模块时钟，确保GPIO功能可用
3. 初始化调试UART的引脚配置（包括MUX设置）
4. 初始化LED引脚配置
5. 配置系统时钟
6. 初始化调试控制台，使能PRINTF/GETCHAR等函数

4.3.2 GPIO初始化

int main(void)
{
    char ch;
    /* GPIO初始化配置 */
    gpio_pin_config_t led_config = {kGPIO_DigitalOutput, 1};
​
    BOARD_InitHardware();
​
    /* 初始化3个LED引脚 */
    GPIO_PinInit(BOARD_LED_RED_GPIO, BOARD_LED_RED_GPIO_PIN, &led_config);
    GPIO_PinInit(BOARD_LED_GREEN_GPIO, BOARD_LED_GREEN_GPIO_PIN, &led_config);
    GPIO_PinInit(BOARD_LED_BLUE_GPIO, BOARD_LED_BLUE_GPIO_PIN, &led_config);

    // ... 主循环代码
}

代码说明：

1. 创建GPIO配置结构体，设置为数字输出模式，初始值为1（LED熄灭）
2. 分别初始化红、绿、蓝三个LED的GPIO引脚
3. 所有LED引脚配置为输出模式，初始状态为高电平（LED熄灭）

4.3.3 LED颜色控制

void set_led_color(char *color)
{
    if (color == NULL) {
        PRINTF("Usage: led <color>\r\nColors: red, green, blue, yellow, magenta, cyan, white, off\r\n");
        return;
    }
​
    /* 默认全关 */
    GPIO_PinWrite(BOARD_LED_RED_GPIO, BOARD_LED_RED_GPIO_PIN, LED_OFF);
    GPIO_PinWrite(BOARD_LED_GREEN_GPIO, BOARD_LED_GREEN_GPIO_PIN, LED_OFF);
    GPIO_PinWrite(BOARD_LED_BLUE_GPIO, BOARD_LED_BLUE_GPIO_PIN, LED_OFF);
​
    if (strcmp(color, "red") == 0) {
        GPIO_PinWrite(BOARD_LED_RED_GPIO, BOARD_LED_RED_GPIO_PIN, LED_ON);
    }
    else if (strcmp(color, "green") == 0) {
        GPIO_PinWrite(BOARD_LED_GREEN_GPIO, BOARD_LED_GREEN_GPIO_PIN, LED_ON);
    }
    else if (strcmp(color, "blue") == 0) {
        GPIO_PinWrite(BOARD_LED_BLUE_GPIO, BOARD_LED_BLUE_GPIO_PIN, LED_ON);
    }
    else if (strcmp(color, "yellow") == 0) {
        GPIO_PinWrite(BOARD_LED_RED_GPIO, BOARD_LED_RED_GPIO_PIN, LED_ON);
        GPIO_PinWrite(BOARD_LED_GREEN_GPIO, BOARD_LED_GREEN_GPIO_PIN, LED_ON);
    }
    else if (strcmp(color, "magenta") == 0) {
        GPIO_PinWrite(BOARD_LED_RED_GPIO, BOARD_LED_RED_GPIO_PIN, LED_ON);
        GPIO_PinWrite(BOARD_LED_BLUE_GPIO, BOARD_LED_BLUE_GPIO_PIN, LED_ON);
    }
    else if (strcmp(color, "cyan") == 0) {
        GPIO_PinWrite(BOARD_LED_GREEN_GPIO, BOARD_LED_GREEN_GPIO_PIN, LED_ON);
        GPIO_PinWrite(BOARD_LED_BLUE_GPIO, BOARD_LED_BLUE_GPIO_PIN, LED_ON);
    }
    else if (strcmp(color, "white") == 0) {
        GPIO_PinWrite(BOARD_LED_RED_GPIO, BOARD_LED_RED_GPIO_PIN, LED_ON);
        GPIO_PinWrite(BOARD_LED_GREEN_GPIO, BOARD_LED_GREEN_GPIO_PIN, LED_ON);
        GPIO_PinWrite(BOARD_LED_BLUE_GPIO, BOARD_LED_BLUE_GPIO_PIN, LED_ON);
    }
    else if (strcmp(color, "off") == 0) {
        // 已在开头处理
    }
    else {
        PRINTF("Unknown color: %s\r\n", color);
        return;
    }
    PRINTF("LED set to %s\r\n", color);
}

代码说明：

1. 首先检查输入参数是否有效，为NULL时显示使用说明
2. 设置所有LED为熄灭状态（作为默认状态）
3. 根据颜色名称点亮对应的LED：
4. • 单色：只点亮一个LED
   • 混色：同时点亮两个或三个LED
4. 输出操作结果反馈给用户

混色原理：

• 黄色 = 红色 + 绿色
• 洋红色 = 红色 + 蓝色
• 青色 = 绿色 + 蓝色
• 白色 = 红色 + 绿色 + 蓝色

4.3.4 命令解析

void handle_command(char *line)
{
    char *cmd = strtok(line, " ");
    if (cmd == NULL) return;
​
    if (strcmp(cmd, "help") == 0) {
        PRINTF("Commands:\r\n  help     - Show list\r\n  led <col>- Set color\r\n  activity - Identity\r\n  clear    - Clear\r\n");
    }
    else if (strcmp(cmd, "led") == 0) {
        set_led_color(strtok(NULL, " "));
    }
    else if (strcmp(cmd, "activity") == 0) {
        PRINTF("Hello, DigiKey Funpack 5-1\r\n");
    }
    else if (strcmp(cmd, "clear") == 0) {
        PRINTF("\033[2J\033[H");  // ANSI清屏命令
    }
    else {
        PRINTF("Unknown: %s\r\n", cmd);
    }
}

代码说明：

1. 使用strtok()函数分割字符串，提取第一个词作为命令
2. 通过strcmp()函数进行命令匹配
3. 支持的命令：
4. • help：显示帮助信息
   • led <color>：设置LED颜色
   • activity：显示活动标识
   • clear：清屏（使用ANSI转义序列）
4. 未知命令时提示用户

4.3.5 主循环和输入处理

int main(void)
{
    char ch;
    /* ... 初始化代码 ... */
​
    PRINTF("\r\n--- MCXA346 8-Color Shell ---\r\n%s", PROMPT);
​
    while (1)
    {
        ch = GETCHAR();
​
        if (ch == '\r' || ch == '\n')
        {
            if (s_buffer_idx > 0)
            {
                s_buffer[s_buffer_idx] = '\0';
                PRINTF("\r\n");
                handle_command(s_buffer);
                s_buffer_idx = 0;
                memset(s_buffer, 0, MAX_BUFFER_LEN);
                PRINTF(PROMPT);
            }
        }
        else if (ch == 0x08 || ch == 0x7F) // 退格键
        {
            if (s_buffer_idx > 0) {
                s_buffer_idx--;
                PRINTF("\b \b");  // 回退光标并清除字符
            }
        }
        else if (s_buffer_idx < (MAX_BUFFER_LEN - 1))
        {
            s_buffer[s_buffer_idx++] = ch;
            PUTCHAR(ch); // 回显
        }
    }
}

代码说明：

1. 无限循环等待用户输入
2. 处理不同输入类型：
3. • 回车/换行：执行命令，重置缓冲区，显示新提示符
   • 退格键（0x08或0x7F）：删除最后一个字符
   • 普通字符：存入缓冲区并回显
3. 缓冲区保护：防止溢出（检查MAX_BUFFER_LEN）
4. 清空缓冲区：命令执行后重置缓冲区

4.4 使用的库函数

五、功能展示图及说明

5.1 系统启动界面

--- MCXA346 8-Color Shell ---
ysh > $

说明：

• 系统启动后显示欢迎信息
• 显示命令提示符ysh > $，等待用户输入

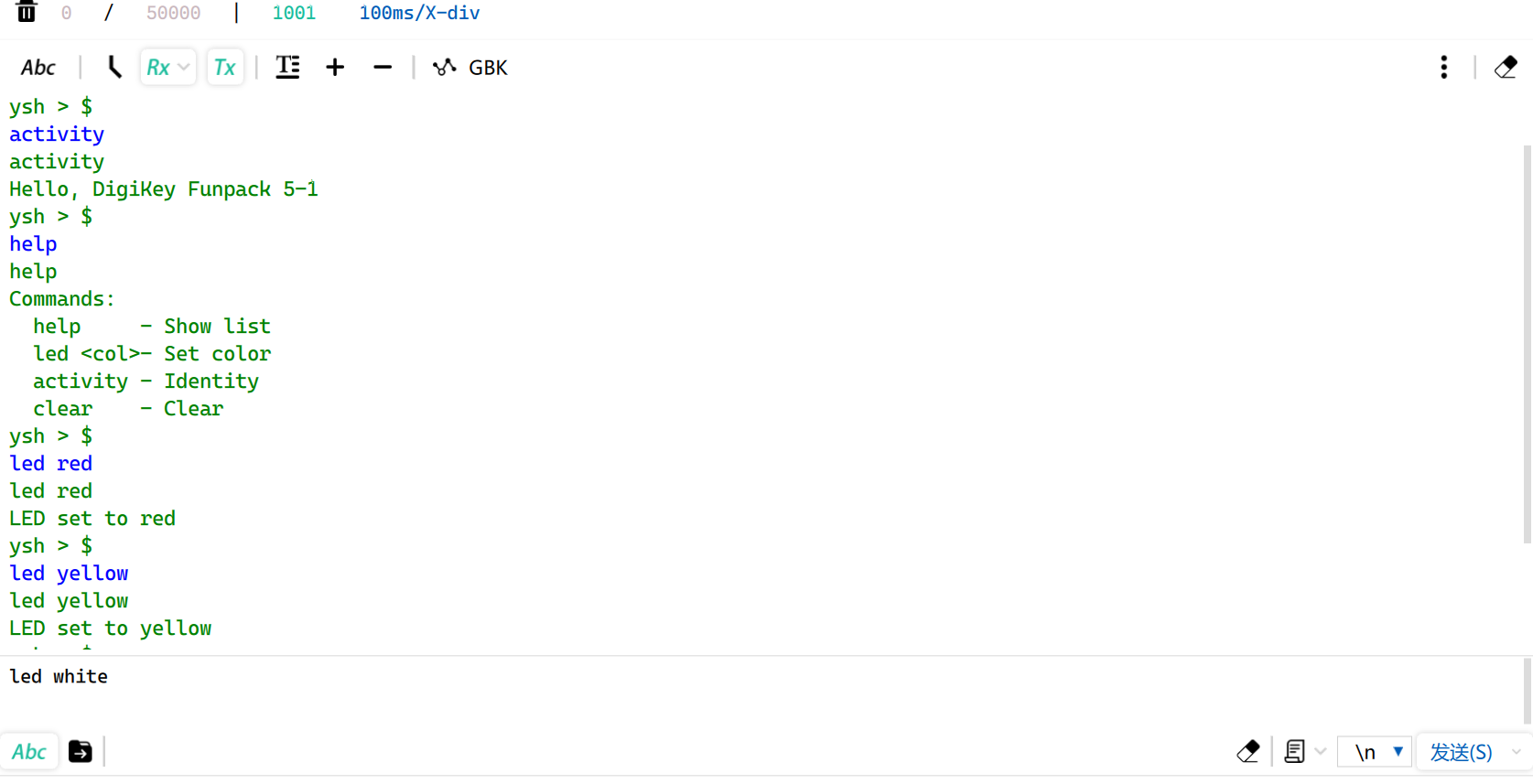

5.2 帮助命令

ysh > $ help
Commands:
  help     - Show list
  led <col>- Set color
  activity - Identity
  clear    - Clear
ysh > $

说明：

• 输入help命令查看所有可用命令
• 列出每个命令的简要说明

5.3 LED颜色控制

ysh > $ led red
LED set to red
ysh > $ led green
LED set to green
ysh > $ led blue
LED set to blue
ysh > $ led yellow
LED set to yellow
ysh > $ led magenta
LED set to magenta
ysh > $ led cyan
LED set to cyan
ysh > $ led white
LED set to white
ysh > $ led off
LED set to off

说明：

• 使用led <color>命令控制LED颜色
• 支持8种颜色：red, green, blue, yellow, magenta, cyan, white, off
• 每次命令后显示操作结果

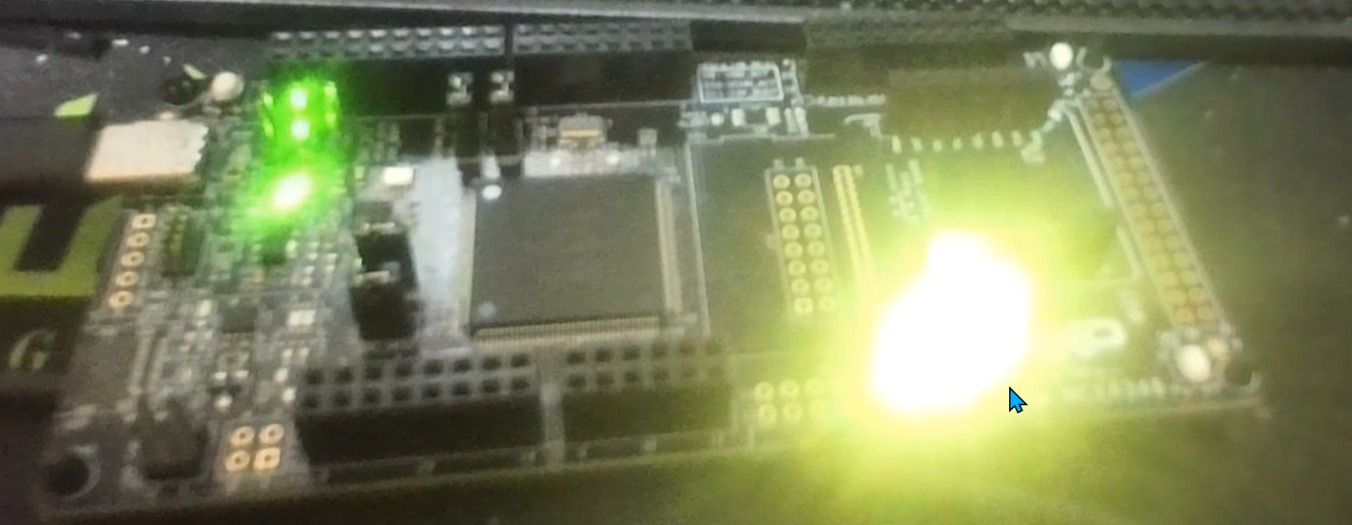

  黄色小灯展示

5.4 活动标识命令

ysh > $ activity
Hello, DigiKey Funpack 5-1
ysh > $

说明：

• 显示活动标识信息
• 可用于项目身份确认

5.5 清屏命令

ysh > $ clear
（屏幕被清空，光标回到左上角）
ysh > $

说明：

• 使用ANSI转义序列清屏
• 清除屏幕上所有内容

5.6 命令编辑演示

ysh > $ led re|d (输入led re，然后按退格键删除e)
ysh > $ led red| (输入d，准备回车)
ysh > $ led red
LED set to red
ysh > $

说明：

• 支持使用退格键编辑命令
• 字符会实时回显
• 退格键会删除前一个字符

5.7 未知命令处理

ysh > $ test
Unknown: test
ysh > $ led purple
Unknown color: purple
ysh > $

说明：

• 输入未知命令时提示用户
• 输入无效颜色名称时提示错误
