项目介绍

本项目选用来自NXP的板卡（FRDM-MCXA346）连接RGB灯，设计一个简易shell，通过串口与用户进行交互，并根据用户输入的命令控制板载 RGB LED 的颜色与亮度。

硬件介绍

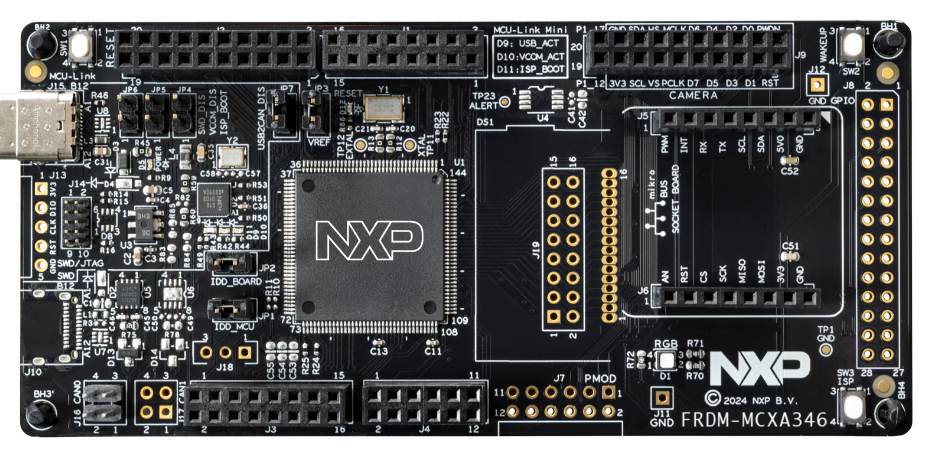

FRDM-MCXA346板卡基于MCX A346微控制器，其采用Arm Cortex-M33内核，最高运行频率达180MHz，内置高达1MB的闪存和256KB RAM（其中包含8KB纠错码ECC），并集成了乘法累加单元(MAU)与SmartDMA，支持控制器局域网灵活数据速率(CAN-FD)、低功耗通用异步收发器(LPUART)、低功耗串行外设接口(LPSPI)、低功耗内部集成电路(LPI2C)等多种通信接口，同时配备DMA控制器和低压差稳压器(LDO)。板上设有一颗用户RGB LED（D1）以及电源/MCU-Link状态指示灯；板载MCU-Link调试器支持CMSIS-DAP，并提供虚拟串口(VCOM)功能，默认连接至LPUART2以实现打印调试。该硬件适用于工业自动化、电机控制以及IoT边缘计算领域，并通过兼容Arduino®的接头提供了灵活的扩展选项。

方案设计

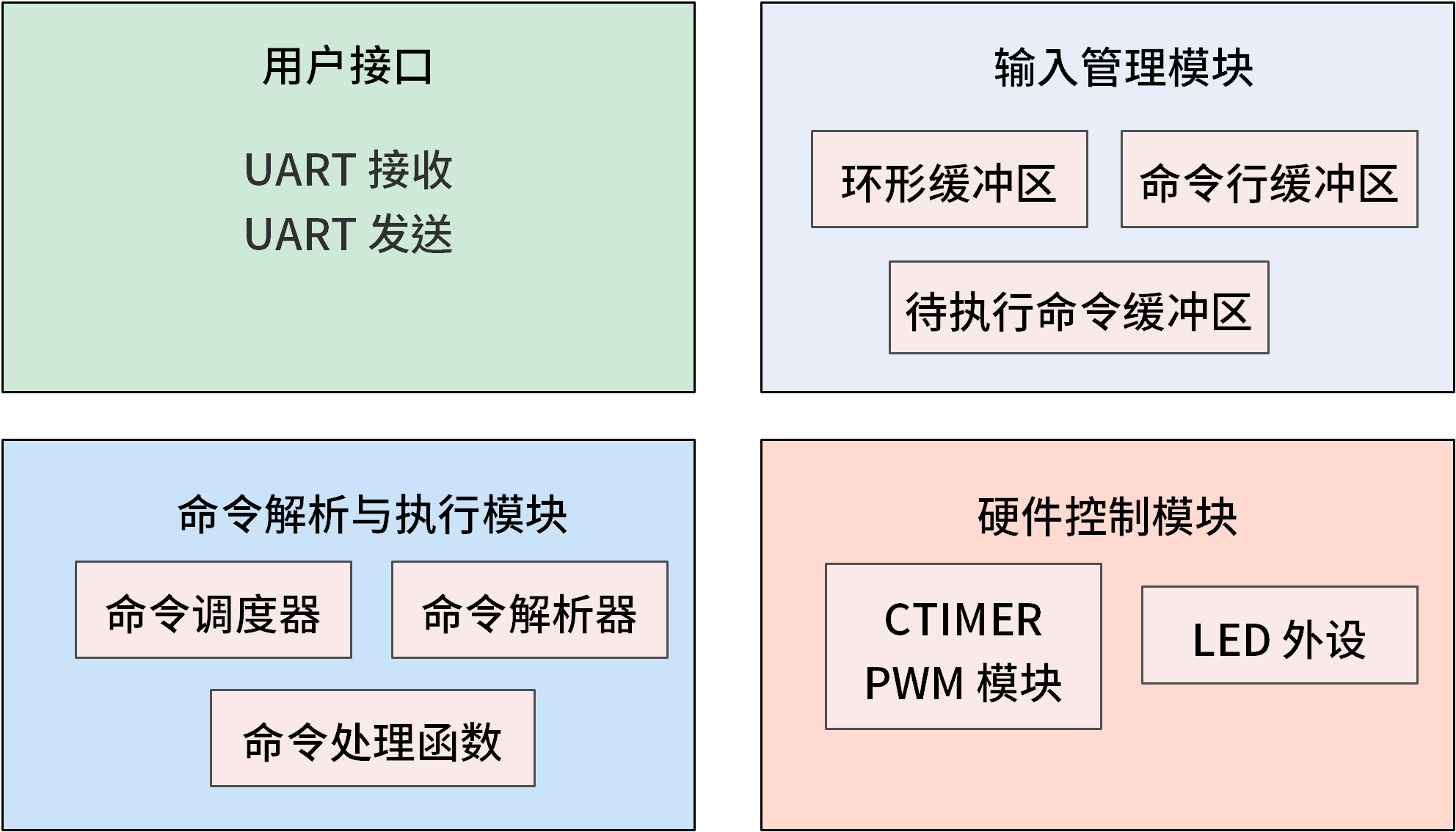

整体方案设计分为四个核心模块：

1. 用户接口，包括uart接收和发送
2. 命令行交互模块 (LPUART)
3. • 通信接口：使用低功耗通用异步收发器作为与上位机的通信接口。配置为标准波特率，8位数据位，无校验，1位停止位。
   • 数据接收：采用中断驱动的接收方式。当 LPUART 接收到新数据时，触发中断服务程序。中断服务程序的任务是尽快将接收到的字节存入一个环形缓冲区，然后退出中断。这种设计避免了在中断中进行耗时操作，保证了系统的实时响应能力。
   • 数据处理：在主循环中，轮询检查环形缓冲区是否有新数据。若有，则取出数据进行处理，实现中断与主任务的解耦。
   • 用户界面：程序启动后，通过 LPUART 发送欢迎信息和命令提示符 ysh > $ ，引导用户输入。用户的输入字符会被实时回显到终端，并支持退格键删除，提供基本的编辑功能。
3. 命令解析与执行模块
4. • 命令构建：主循环从环形缓冲区中取出字符，并将其逐个存入一个命令行缓冲区（cmdLine）。当检测到回车符时，表示一条命令输入完毕。
   • 命令解析：使用标准 C 库函数 strtok() 对完整的命令行字符串进行分割，以空格为分隔符，将其解析为命令名（argv[0]）和参数列表（argv[1], argv[2], ...）。
   • 命令分发：设计一个命令表，它是一个结构体数组，每个结构体包含命令名字符串和一个指向对应处理函数的指针。遍历此表，匹配命令名，找到后调用相应的函数指针来执行命令。
4. LED 控制模块 (CTIMER PWM)
5. • 硬件驱动：使用标准计数器/定时器（CTIMER）外设来生成脉宽调制（PWM）信号。PWM 是控制 LED 亮度的理想方式，通过改变信号的占空比（Duty Cycle）即可精确调节 LED 的平均功率，从而控制其亮度。
   • 通道映射：将 CTIMER 的三个匹配输出通道（Match Output）分别配置到控制 RGB LED 的三个引脚上。通过设置不同通道的 PWM 占空比，可以混合出各种颜色。
   • 命令实现：led 命令处理函数 cmd_led 负责解析 led 命令的参数（如 red on, green off, blue brightness 50），并根据参数调用 CTIMER 驱动库函数来更新对应通道的 PWM 占空比，从而实现对 LED 颜色和亮度的实时控制。

硬件连接

本项目的核心控制对象，其三个颜色通道分别连接到 MCXA346 的特定 GPIO 引脚。通过 MCUXpresso Pins Tool 配置工具，这些引脚已被复用为 CTIMER 的 PWM 输出功能。

• 引脚连接:
• • 红色 (RED) LED: 连接到 PIO3_18，对应 CTIMER 的 Match 0 输出 (CTIMER_MAT0_OUT)。
  • 绿色 (GREEN) LED: 连接到 PIO3_19，对应 CTIMER 的 Match 1 输出 (CTIMER_MAT1_OUT)。
  • 蓝色 (BLUE) LED: 连接到 PIO3_21，对应 CTIMER 的 Match 3 输出 (CTIMER_MAT3_OUT)。

设计思路

本项目成功实现了一个功能虽简但结构完整的嵌入式命令行 Shell。它通过串口接收用户指令，能够实时解析并执行，最终实现了对 MCXA346 开发板上 RGB LED 的灵活控制。

核心设计思路如下：

1. 事件驱动与轮询结合：采用中断来处理异步的串口数据接收事件，确保了数据输入的即时性和无丢失。而命令的解析和执行则放在主循环中轮询标志位（cmdPending）来完成。这种“中断收数据，主循环处理”的模式是嵌入式系统中经典的协作方式，它既保证了对外部事件的快速响应，又避免了在中断服务程序中执行复杂逻辑，维持了系统的稳定性。
2. 模块化与可扩展性：代码结构清晰，将不同的功能（串口通信、命令处理、硬件控制）封装在各自的函数中。特别是命令的实现采用了“命令表驱动”的设计，使得添加新功能变得异常简单。例如，若要增加一个读取板载温度传感器的 temp 命令，只需编写 cmd_temp 函数并将其注册到 cmdTable 数组中，整个 Shell 框架无需任何改动。
3. 资源的高效利用：
4. • 环形缓冲区：作为中断和主循环之间的数据交换媒介，环形缓冲区有效地解决了生产者（ISR）和消费者（主循环）速度不匹配的问题，防止了数据丢失，是实现带缓冲输入的关键。
   • CTIMER PWM：利用硬件定时器生成 PWM 信号来控制 LED 亮度，相比于使用软件延时（会阻塞 CPU），这种方式几乎不占用 CPU 时间，使得 CPU 可以去执行其他任务，如处理更复杂的命令。
4. 友好的用户交互：Shell 提供了命令提示符、字符回显和退格删除等基本功能，为用户提供了一个类似于标准终端的操作体验，增强了可用性。

核心代码

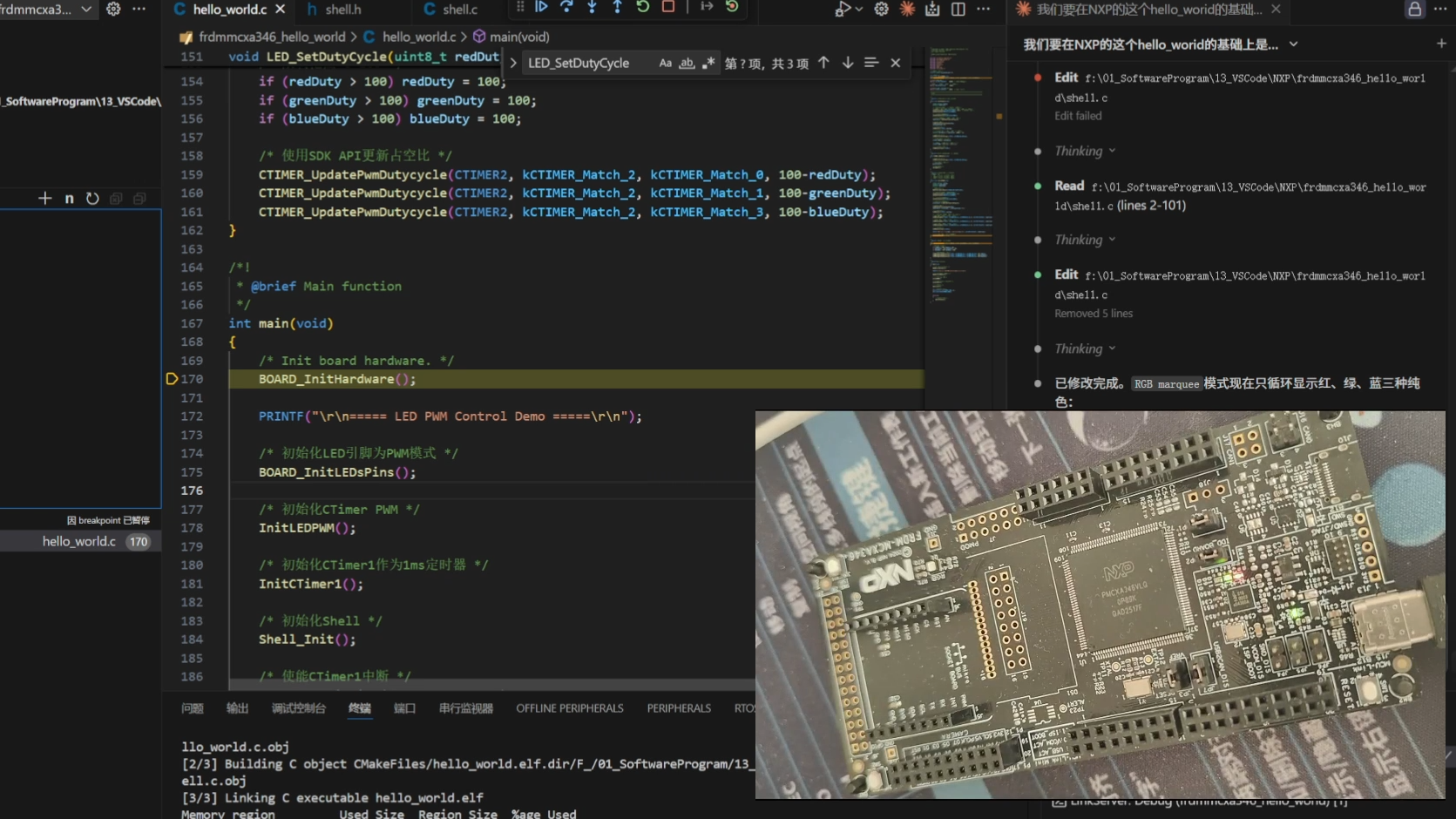

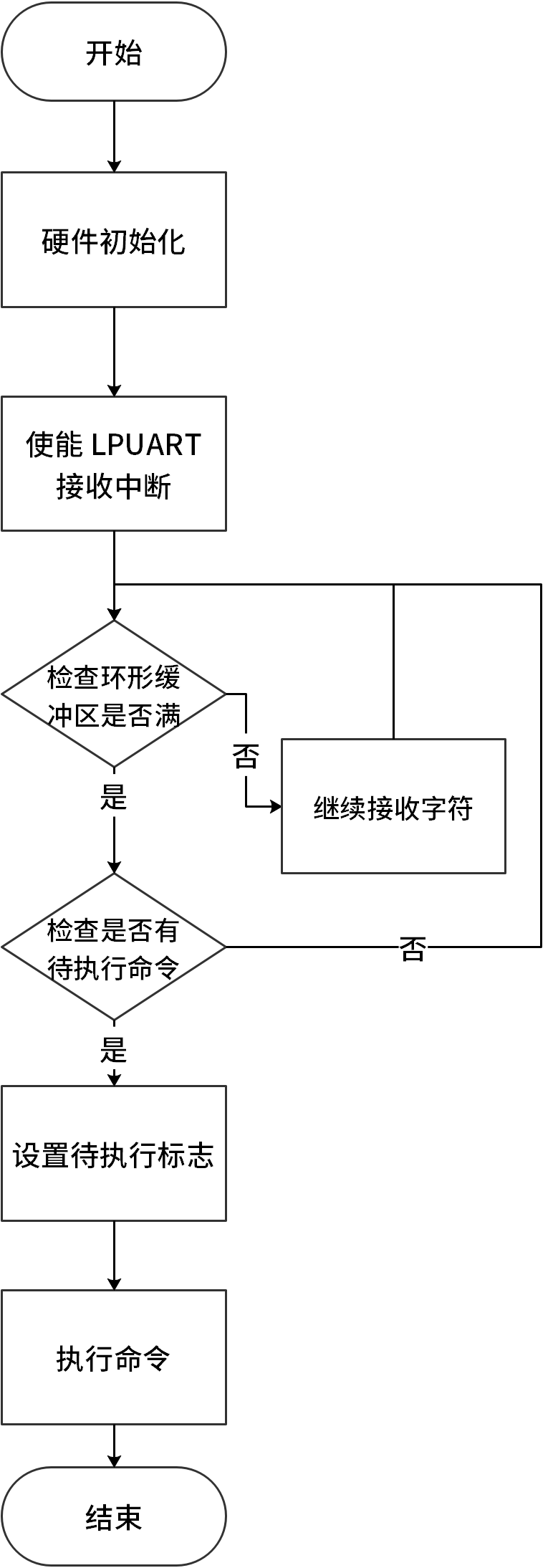

1. main 函数负责完成所有硬件的初始化工作，然后进入一个无限循环。循环体内主要做两件事：

• 不断检查 rxIndex 和 lastRxIndex 是否相等，如果不等，说明环形缓冲区中有新字符，于是取出并交给 process_char 处理。
• 检查 cmdPending 标志位。如果为 1，说明 process_char 已接收到一条完整命令，于是清零标志位，调用 execute_cmd 执行，并打印新的命令提示符。

int main(void)
{
    // ...硬件与外设初始化...
    BOARD_InitHardware();
    CTIMER_Init(...); // 初始化CTIMER用于PWM
    LPUART_Init(...); // 初始化LPUART

    send_string((char *)g_tipString);
    send_string(PROMPT);

    // 使能LPUART接收中断
    LPUART_EnableInterrupts(DEMO_LPUART, kLPUART_RxDataRegFullInterruptEnable);
    EnableIRQ(DEMO_LPUART_IRQn);

    while (1)
    {
        // 检查环形缓冲区是否有新数据
        if (rxIndex != lastRxIndex)
        {
            uint8_t c = demoRingBuffer[lastRxIndex];
            lastRxIndex = (lastRxIndex + 1) % DEMO_RING_BUFFER_SIZE;
            process_char(c); // 处理字符
        }

        // 检查是否有待执行的命令
        if (cmdPending)
        {
            cmdPending = 0;
            execute_cmd(cmdBuffer); // 执行命令
            send_string(PROMPT);    // 打印下一次的提示符
        }
    }
}

2.UART 中断服务程序

一旦硬件触发中断，就读取一个字节的数据，然后将其放入 demoRingBuffer 的 rxIndex 位置，并更新 rxIndex 指针。代码中的 txIndex 在此应用中未被用作发送索引，而是隐含地与主循环中的 lastRxIndex 构成了读写指针，用于判断缓冲区是否已满。

void DEMO_LPUART_IRQHandler(void)
{
    uint8_t data;
    if ((kLPUART_RxDataRegFullFlag) & LPUART_GetStatusFlags(DEMO_LPUART))
    {
        data = LPUART_ReadByte(DEMO_LPUART);

        // 环形缓冲区不满则存入
        if (((rxIndex + 1) % DEMO_RING_BUFFER_SIZE) != txIndex) // txIndex在这里实际是读指针lastRxIndex
        {
            demoRingBuffer[rxIndex] = data;
            rxIndex = (rxIndex + 1) % DEMO_RING_BUFFER_SIZE;
        }
    }
    SDK_ISR_EXIT_BARRIER;
}

3.命令解析与分发 execute_cmd

接收一个完整的命令行字符串，使用 strtok 将其分解为独立的单词，去 cmdTable 中查找。如果找到匹配项，就通过函数指针调用对应的处理函数，并将 argc 和 argv 传递过去，供其进一步处理参数。

static void execute_cmd(char *cmdLine)
{
    char *argv[8];
    int argc = 0;
    char *token;

    // 使用strtok以空格分割命令行
    token = strtok(cmdLine, " ");
    while (token != NULL && argc < 8)
    {
        argv[argc++] = token;
        token = strtok(NULL, " ");
    }

    if (argc == 0) return;

    // 遍历命令表查找匹配项
    for (int i = 0; i < CMD_COUNT; i++)
    {
        if (strcmp(argv[0], cmdTable[i].name) == 0)
        {
            if (cmdTable[i].func != NULL)
                cmdTable[i].func(argc, argv); // 调用命令处理函数
            return;
        }
    }

    send_string("Unknown command: ...\r\n"); // 未找到命令
}

3.cmd_led 命令实现

根据第二个参数判断是控制颜色还是亮度。如果是颜色（"red", "green", "blue"），则根据第三个参数 (argv[2]) "on" 或 "off" 来设置 PWM 占空比。on 设置为 50% 亮度，off 设置为 0% 亮度。如果是 "brightness"，则将第三个参数用 atoi 转换为数字，并计算出对应的 PWM 占空比值。最后，将计算出的新 PWM 参数应用到 CTIMER 硬件，LED 状态立刻发生改变。

static void cmd_led(int argc, char **argv)
{
    // ... 变量定义 ...
    if (argc == 3) // 严格要求3个参数, e.g., "led red on"
    {
        char *target = argv[1];
        char *action = argv[2];
        uint8_t CTIMER_MAT_OUT;
        bool is_color_cmd = true;

        // 确定要控制哪个颜色的LED
        if(strcmp(target, "red") == 0) CTIMER_MAT_OUT = CTIMER_MAT0_OUT;
        else if(strcmp(target, "green") == 0) CTIMER_MAT_OUT = CTIMER_MAT1_OUT;
        else if(strcmp(target, "blue") == 0) CTIMER_MAT_OUT = CTIMER_MAT3_OUT;
        else is_color_cmd = false;

        if (is_color_cmd) {
            // 处理 on/off
            if(strcmp(action, "on") == 0) {
                CTIMER_GetPwmPeriodValue(20000, 50, timerClock); // 50%亮度
            } else if(strcmp(action, "off") == 0) {
                CTIMER_GetPwmPeriodValue(20000, 100, timerClock); // 0%亮度 (占空比100%表示高电平时间为0，LED灭)
            } else {
                send_string("Usage: led <color> <on|off>\r\n");
                return;
            }
            CTIMER_SetupPwmPeriod(CTIMER, CTIMER_MAT_PWM_PERIOD_CHANNEL, CTIMER_MAT_OUT, g_pwmPeriod, g_pulsePeriod, false);
        }
        // 处理 brightness
        else if(strcmp(target, "brightness") == 0) {
            // 注意：这里的实现逻辑有一个特点，它会调节上一次选中的那个LED灯的亮度
            // 一个更健壮的设计是要求 "led <color> brightness <value>"
            duty = atoi(action);
            if (duty <= 100) {
                // 占空比是反向的，100-duty
                CTIMER_GetPwmPeriodValue(20000, 100 - duty, timerClock);
                // 此处的 CTIMER_MAT_OUT 是上一次命令设置的静态变量值
                CTIMER_SetupPwmPeriod(CTIMER, CTIMER_MAT_PWM_PERIOD_CHANNEL, last_selected_mat_out, g_pwmPeriod, g_pulsePeriod, false);
            }
        } else {
             send_string("Usage: led <red|green|blue> <on|off> or led brightness <0-100>\r\n");
        }
    }
    else
    {
        send_string("Invalid arguments for led command.\r\n");
    }
}

功能演示

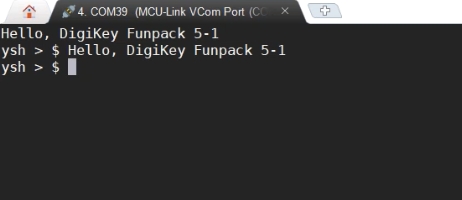

基础功能演示，串口打印“Hello, DigiKey Funpack 5-1”。

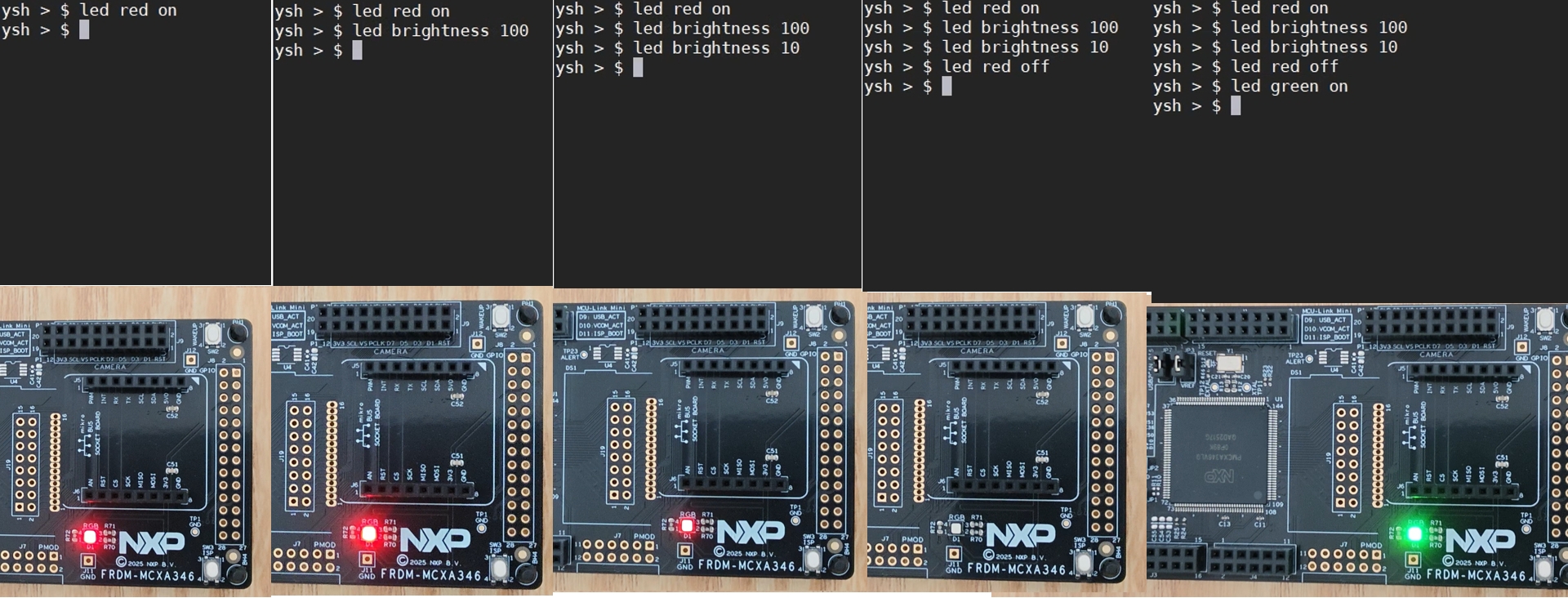

进阶功能演示，shell基本功能，可以控制红绿蓝三种不同颜色的灯光开灭，并控制亮度。

具体演示内容可观看演示视频 。

总结

完成本次任务学习到了很多新知识，对该板卡sdk的架构有了一定的了解，并且能在示例代码的基础上进行修改。本次完成的任务还可以继续改进，比如增加shell的用户登录与退出功能，键盘上下键自动填充历史命令功能，所有命令查看功能。
