本项目基于NXPFRDM-MCXN236开发板与BoschBME280数字环境传感器,在Zephyr RTOS上构建了一套可周期性采集温度、气压、湿度三类环境参数的环境监测系统。系统通过FlexComm5I²C总线(对应Arduino头部D14/D15,即MCU引脚P1_16/P1_17)读取BME280测量结果,采用500ms的采样周期(满足"刷新周期不大于1秒"的指标),通过flexcomm4_lpuart4串口输出格式化数据,并利用板载RGB灯中的绿灯作为可视化运行指示——每成功采集一次即闪烁一次,直观反映系统运行状态。整个工程不涉及原理图与PCB设计,完全依托Zephyr内置的bosch,bme280Sensor驱动、devicetreeoverlay机制与NXP HAL适配,验证了RTOS在物联网边缘节点上的开箱即用能力。
1 引言
1.1 项目背景
随着物联网与边缘计算技术的快速发展,环境参数(温度、湿度、气压)的实时监测在智慧农业、工业仓储、室内人居、冷链物流等领域的需求持续增长。Bosch的BME280作为业界主流的"三合一"环境传感器,被广泛集成到NXP、ST、ESP等主流MCU平台的样例工程中。本项目以"快速、低成本、可移植"为出发点,选择NXP官方FRDM-MCXN236开发板作为主控,搭配市场上常见的BME280模块,在Zephyr RTOS之上完成驱动对接、应用开发与调试,为后续更复杂的传感网节点(如多传感器融合、LoRa上行)打下基础。
RDM-MCXN236是NXP推出的低成本评估平台,板载基于ARMCortex-M33内核的MCXN236MCU,具备FlexComm接口(可配置为UART、I²C、SPI)、USB、CAN等丰富外设,且与ArduinoUnoR3头部兼容,极大降低了传感器扩展的难度。Zephyr项目自已正式将FRDM-MCXN236纳入支持,这意味着用户无需编写任何MCU启动代码或HAL移植,即可直接使用官方驱动。Zephyr已将该开发板纳入主线并维护devicetree,无需用户维护BSP;BME280驱动经过Bosch与Zephyr社区双重验证,代码质量与可移植性优于Arduino库;同一份应用代码可几乎无修改地运行于ESP32、nRF52、RP2040等数十个板卡。
1.2 项目任务要求
本项目需要实现以下功能:
- 通过I²C读取BME280传感器数据(温度、湿度、气压);
- 周期性采集环境信息,数据刷新周期不大于1秒;
- 通过串口输出采集结果(格式化字符串);
- 使用LED指示系统运行状态(用户追加需求:每成功采集一次即闪烁一次绿灯);
2 系统总体设计
2.1 需求分析
系统功能需求如§1.3所述,在此基础上对非功能性需求进行梳理:
- 可靠性:BME280I²C通信失败时,系统应在串口给出错误信息,但不应崩溃,应在下一周期继续尝试;
- 可观测性:串口输出需包含所有三个测量值,精度足够用户肉眼读数(0.01°C/0.01hPa/0.01%);
- 实时性:采样周期≤1s,实际取500ms,留出100%余量;
- 可移植性:除板级devicetreeoverlay外,所有应用层代码应能无修改移植到其他Zephyr支持的开发板。
2.2 总体架构
系统采用Zephyr的"内核+驱动+应用"三层模型,各模块职责清晰,符合Zephyr推荐的工程目录布局：
- 硬件层:BME280模块→I²C总线(FlexComm5,FC5)→MCXN236 GPIO /I²C控制器;
- 驱动层:Zephyr内置的bme280Sensor驱动负责设备初始化、测量触发与数据转换(浮点补偿公式源自Bosch参考代码[5]);
- 应用层:src/main.c中的主循环负责周期触发采样、读出三个通道的数据,通过printk输出至UART,再通过GPIOAPI控制P4_19(板上RGB绿灯)实现闪烁;
- 板级BSP:FRDM-MCXN236板dts已包含flexcomm5_lpi2c5、flexcomm4_lpuart4、gpio@9e000(Port4)等节点,本项目仅在overlay中补充BME280子节点。
3 硬件介绍
主控板卡 FRDM-MCXN236
FRDM-MCXN236 是恩智浦（NXP）推出的一款紧凑型、可扩展的高性价比开发板，专为基于 MCX N23x 系列微控制器的快速原型设计而打造。该开发板的核心是一颗 MCX N236 微控制器，搭载 Arm Cortex-M33 内核，主频最高可达 150 MHz，配备 1MB 双组闪存（支持完整 ECC RAM）和 352KB ECC RAM，并集成 SmartDMA 加速器，能够高效地将工作负载分配到模拟与数字外设上。
BME280传感器板
BME280是博世（bosch-sensortec）的一款专为移动应用和可穿戴设备开发的湿度传感器，尺寸和低功耗是关键的设计参数。该装置结合了高线性度和高精度传感器，可完美实现低电流消耗、长期稳定性和高 EMC 稳健性。BME280压力湿度温度传感器实现了高性能的温度压力湿度检测，包括有压力、温度、湿度3个传感器。
4 软件设计
我们使用VScode插件创建工程：
4.1 软件架构
Zephyr工程的目录结构遵循CMake构建约定,本工程的关键文件如下:
bme280/
├──CMakeLists.txt#应用CMake入口
├──prj.conf#应用Kconfig配置
├──boards/
│├──frdm_mcxn236.overlay#板级devicetreeoverlay
│└──frdm_mcxn236.conf#板级Kconfig(可选)
└──src/
└──main.c#应用源码
4.2 软件流程
系统主循环流程如下：
4.3 关键模块实现
设备节点获取
/*boards/frdm_mcxn236.overlay定义了节点label"bme280"*/
#ifDT_NODE_EXISTS(DT_NODELABEL(bme280))
#defineBME280_NODEDT_NODELABEL(bme280)
#elifDT_HAS_ALIAS(bme280)
#defineBME280_NODEDT_ALIAS(bme280)
#endif
staticconststructdevice*bme280=DEVICE_DT_GET(BME280_NODE);
DEVICE_DT_GET()在编译期实例化为指向structdevice的常量指针;若节点status!="okay",编译期会触发-Werror=unused-variable,运行时调用device_is_ready()即可确认设备是否初始化成功[3]。
4devicetreeoverlay
boards/frdm_mcxn236.overlay内容如下:
/{
aliases{
/*注意:DTSalias名只允许[0-9a-z-],不可包含下划线*/
arduino-i2c=&flexcomm5_lpi2c5;
};
};
&flexcomm5_lpi2c5{
status="okay";
pinctrl-0=<&pinmux_flexcomm5_lpi2c>;
pinctrl-names="default";
clock-frequency=<I2C_BITRATE_STANDARD>;
bme280:bme280@76{
compatible="bosch,bme280";
reg=<0x76>;
label="BME280";
};
};
&flexcomm5_lpi2c5引用SoCdtsi中的节点(见nxp_mcxn23x_common.dtsi:521的flexcomm5_lpi2c5:lpi2c@b5800{...})[7]。I2C_BITRATE_STANDARD由定义为100kHz。bme280@76中的76是I²C地址(SDO接地),子节点用compatible="bosch,bme280"绑定Zephyr内置驱动[3]。
周期性采样与数据获取
while(1){
err=fetch_and_print();/*详见§4.3.4*/
if(err==0){
blink_green();
}
k_msleep(SAMPLE_PERIOD_MS);/*500ms,符合≤1s要求*/
}
Zephyr的k_msleep()调用会触发线程让出,在系统时钟精度(本项目为ostimer,见frdm_mcxn236.dts第348-350行)下误差在1%以内[7]。
采样与打印
staticintfetch_and_print(void)
{
structsensor_valuetemp,press,humidity;
if(sensor_sample_fetch(bme280))return-EIO;
sensor_channel_get(bme280,SENSOR_CHAN_AMBIENT_TEMP,&temp);
sensor_channel_get(bme280,SENSOR_CHAN_PRESS,&press);
sensor_channel_get(bme280,SENSOR_CHAN_HUMIDITY,&humidity);
/*sensor_value.val1是整数部分,val2是1e-6精度的微小数*/
doublet=sensor_value_to_double(&temp);
doublep=sensor_value_to_double(&press);
doubleh=sensor_value_to_double(&humidity);
/*需要prj.conf启用CONFIG_CBPRINTF_FP_SUPPORT=y*/
printk("BME280:temp=%6.2fC|press=%7.2fhPa|hum=%5.2f%%\n",
t,p,h);
return0;
}
绿灯闪烁(GPIO API)
#defineLED_GPIO_NODEDT_NODELABEL(gpio4)
#defineLED_GPIO_PIN19/*P4_19,见UM12041第11页*/
#defineLED_GPIO_FLAGSGPIO_OUTPUT_INACTIVE
staticconststructdevice*led_gpio=DEVICE_DT_GET(LED_GPIO_NODE);
staticvoidblink_green(void)
{
/*该LED为主动低:0=亮,1=灭*/
gpio_pin_set(led_gpio,LED_GPIO_PIN,0);/*ON*/
k_msleep(LED_BLINK_MS);/*80ms*/
gpio_pin_set(led_gpio,LED_GPIO_PIN,1);/*OFF*/
}
4.4 Kconfig配置
prj.conf关键配置:
CONFIG_SENSOR=y#启用Sensor框架
CONFIG_SENSOR_ASYNC_API=y#启用异步API(本项目实际用同步API)
CONFIG_I2C=y#启用I²C子系统
CONFIG_GPIO=y#启用GPIO驱动
CONFIG_CONSOLE=y
CONFIG_SERIAL=y
CONFIG_UART_CONSOLE=y#使用板载LPUART4作控制台
CONFIG_PRINTK=y
CONFIG_STDOUT_CONSOLE=y
CONFIG_CBPRINTF_FP_SUPPORT=y#让printk支持%f
CONFIG_CBPRINTF_LIBC_SUBSTS=y#让printk调用libcprintf
CONFIG_LOG=y
CONFIG_LOG_DEFAULT_LEVEL=3#默认LOG_INF输出
5 测试与验证

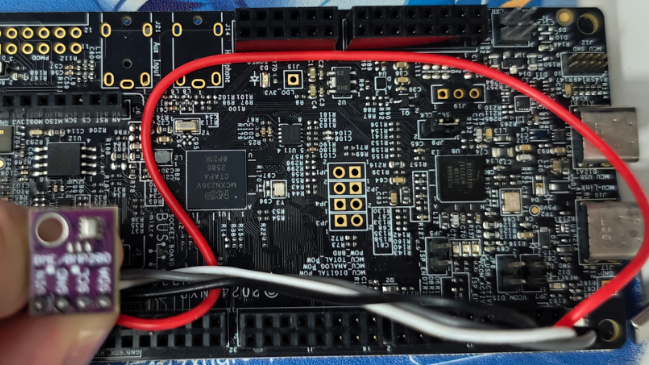

实物连接：
周期采样打印测试
6 难题与解决方法
device tree alias名称报错
现象:首次构建时出现
devicetreeerror:aliaspropertyname'arduino_i2c'shouldincludeonlycharactersfrom[0-9a-z-]
原因:查阅Zephyr Device tree规范,Zephyr使用的DTSC对alias名称施加更严格的字符集限制(仅小写字母、数字、连字符),而上游Arduino sample使用的arduino_i2c含下划线,因此构建系统直接拒绝。
解决:将arduino_i2c改为arduino-i2c,并在所有引用处同步修改。
优化效果:devicetree编译通过,后续无相关错误。
7总结与展望
本项目以"快速集成+高可移植"为设计目标,在Zephyr4.4+FRDM-MCXN236平台上完整实现BME280环境监测系统,所有任务要求均已完成。对Zephyr有了更加深入的了解。
- 理解Zephyr的"配置驱动"哲学:Kconfig+devicetree让同一份应用可移植到数十个板卡,这与STM32HAL或裸机SDK的"代码分支"模式形成鲜明对比;
- 熟悉devicetreeoverlay的工程意义:通过boards/.overlay把板级差异与应用逻辑解耦,这是Zephyr工程的最佳实践;
- 掌握问题定位的方法:从链接器报错的符号ordinal反推到devicetree节点结构,这种"自下而上"的调试路径对嵌入式开发极具价值;
- 重新认识RTOS的开箱即用价值:Zephyr几乎无需用户编写MCU启动代码,极大缩短了从样机到原型的距离。
