项目介绍

本项目在 NXP FRDM-MCXN236 开发板上，基于 Zephyr RTOS 实现了一个 128×64 单色 OLED 的多功能桌面时钟终端。整个系统只用板载两个按键操作，界面由 LVGL 绘制，时间来自 DS1307 实时时钟模块（带纽扣电池，掉电走时），闹钟设置与开机次数保存在模块自带的 24C32 EEPROM 中，掉电不丢。

主要功能

系统以时钟界面为常驻画面，其余功能从主菜单进入，共四项：秒表、倒计时、闹钟、设置时钟。秒表用于计时，倒计时按设定长度倒数，闹钟在指定时刻提醒并可以单独开关，设置时钟用于校准时间与日期；全部操作只用板上的两个按键完成。

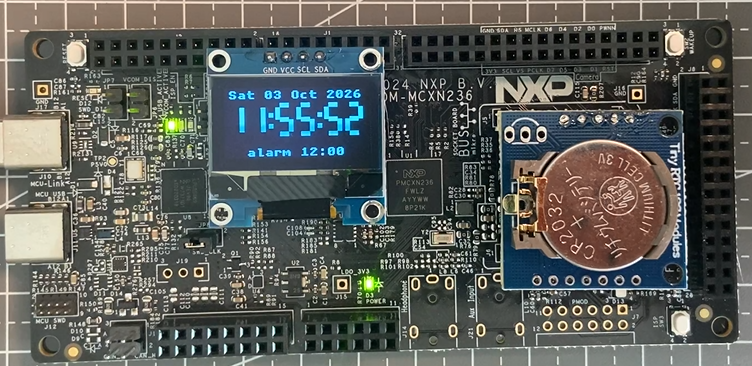

• 时钟：日期与星期、大号“时:分:秒”（自绘七段数字）、闹钟状态；作为默认开机界面。

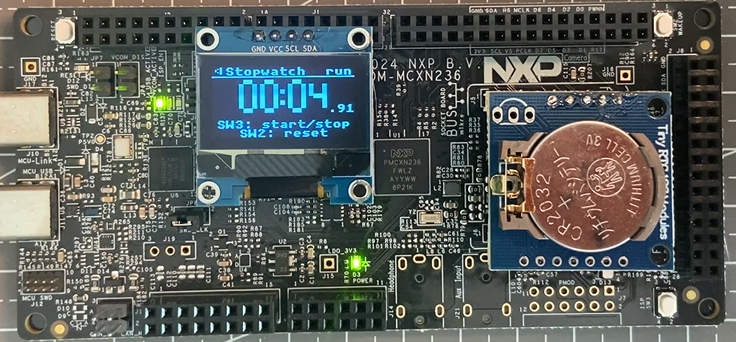

• 秒表：分:秒大字 + 百分秒，支持启动 / 停止 / 复位，100 ms 刷新一次。

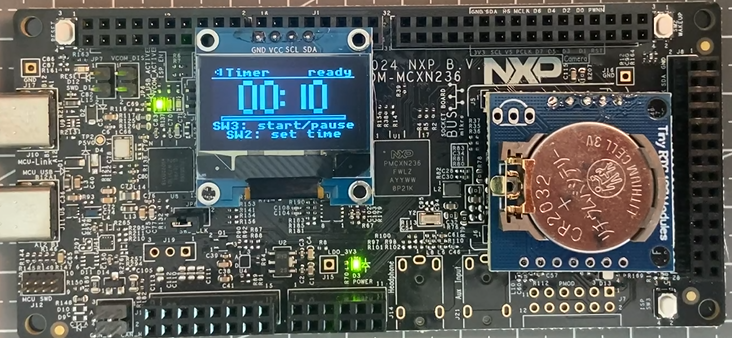

• 倒计时：默认 10 秒，可自由设置长度；显示剩余分:秒与进度条，到点后 LED 与画面同时闪烁提示。

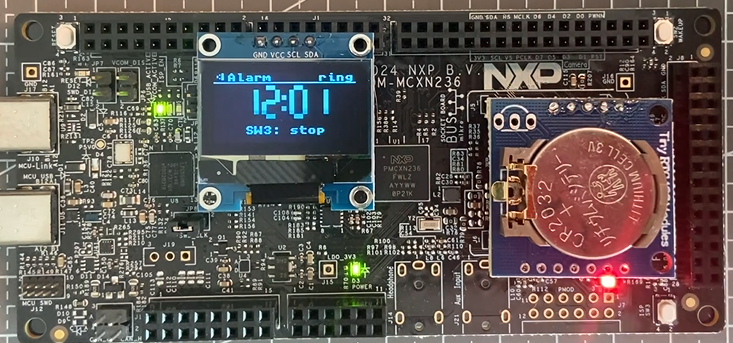

• 闹钟：独立开关与时间设置，保存于 EEPROM；到点后红色 LED 每 250 ms 闪烁、屏幕闪烁闹钟时间，按 SW3 停止。

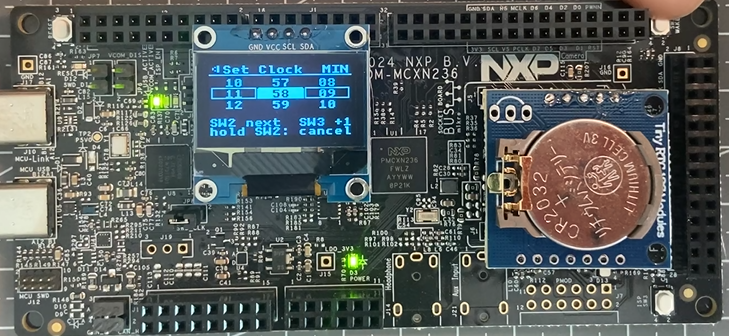

• 时间设置：“滚轮选择器”交互，分时间页（时 / 分 / 秒）与日期页（年 / 月 / 日，年份）。

• 状态保存：闹钟设置与开机计数存 EEPROM；时间由 DS1307 维持；倒计时长度与“本次已响铃”标记放 RAM。

硬件介绍

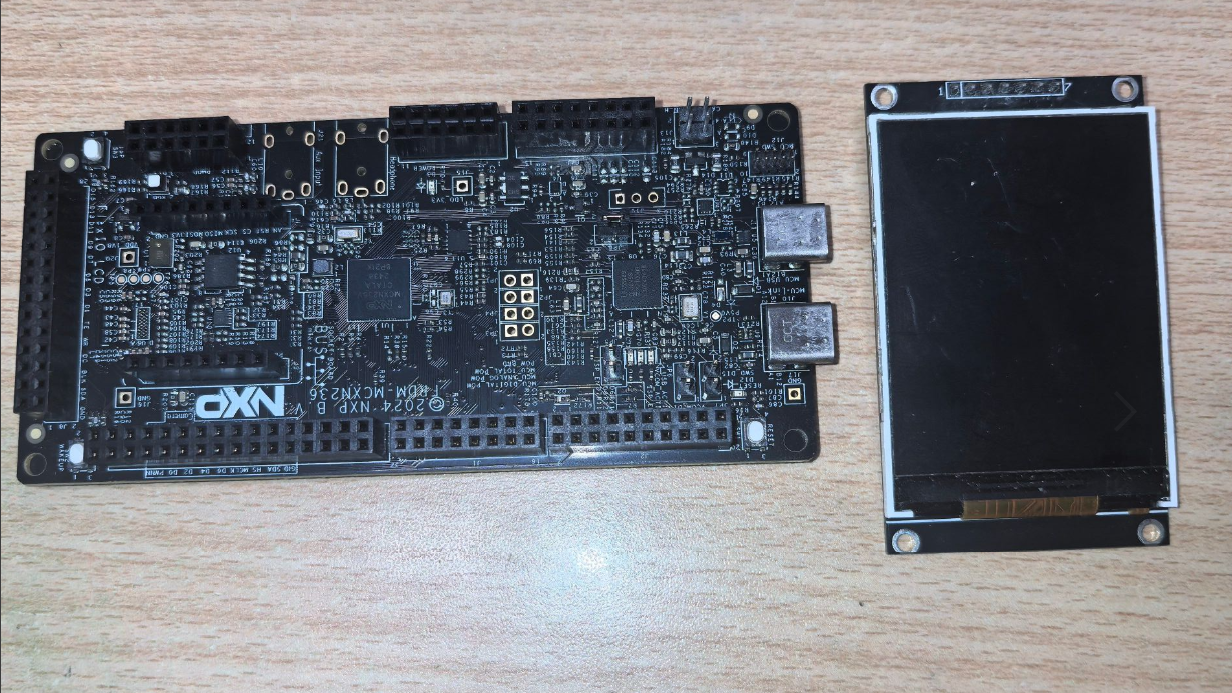

器件清单

接线说明

三个引脚相关的设计决定

为什么 OLED 用软件 I²C：P3_17 在本芯片上没有任何 LPI2C 功能——它唯一的 flexcomm 信号是 FC8_P3，而 MCXN236 不存在该信号。因此设备树里使用 Zephyr 的 gpio-i2c 驱动，用两个 GPIO 位翻转出 I²C 时序。

为什么 VCC / GND 也接到 GPIO：把模块的四根线全部集中到相邻排针，接线上更省事。代价是面板的供电电流要流过引脚，所以固件用 SYS_INIT 在上电时先拉低 GND、再以高驱动强度拉高 VCC，并等待 250 ms 让面板稳定。

为什么禁用 SAI1：开发板默认把 P3_17 / P3_18 / P1_7 / P2_9 划给了 SAI1（音频）引脚组，恰好就是本项目要用的四个脚。虽然本工程没有启用音频驱动，仍在设备树中显式关闭 &sai1，避免以后打开音频时把引脚“抢”走。

方案框图与设计思路

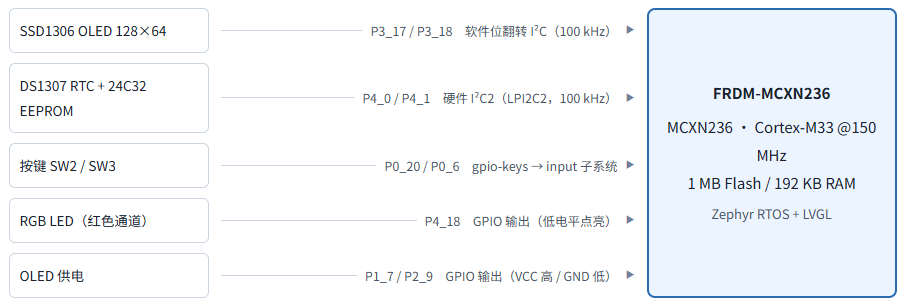

系统硬件框图

以 MCU 为中心：左侧四类外设按接口类型分开——SSD1306 OLED 走软件位翻转 I²C，DS1307 与 24C32 走硬件 I²C2，两个按键作为 GPIO 输入接入 gpio-keys，红色 LED 及 OLED 的 VCC / GND 由 GPIO 输出驱动。

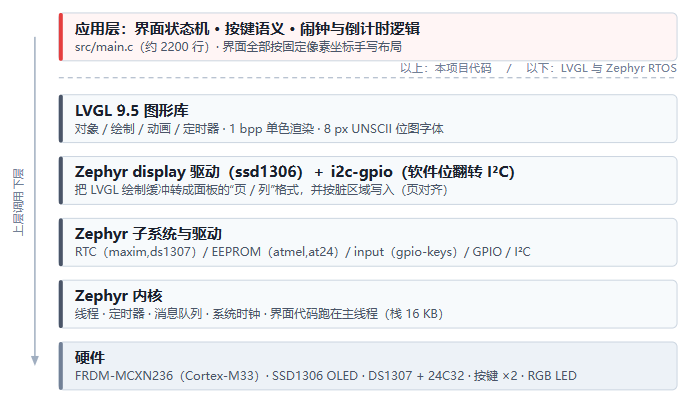

软件层次

系统自上而下分六层：最上面是本项目自己的应用层（单个 main.c），向下依次是 LVGL 图形库、显示驱动（ssd1306 ＋ 软件位翻转 I²C）、Zephyr 子系统与驱动、Zephyr 内核，最后落到硬件。虚线以上是本项目编写的代码，虚线以下由 LVGL、Zephyr 以及芯片／开发板厂商提供。

设计思路

1、统一的两键交互模型。只有两个按键，与其在每个界面各写一套逻辑，不如固定语义：SW2 负责“移动 / 切换字段”，长按 SW2 = 返回或取消；SW3 负责“确认 / 执行”，在编辑器中为 +1 且长按连加。每个界面底部用两行 8 px 提示文字说明当前按键含义，用户不需要记菜单。

2、用枚举 + 统一重绘管理界面。所有界面写成 enum app_screen，ui_update() 的处理方式是“先把所有可选对象隐藏，再按当前界面打开需要的对象并填内容”。虽然看起来“笨”，但任何界面切换都不会留下上一屏的残留，调试时也容易定位。

3、手写布局，不用自动排布。面板是 1 bpp，且位翻转 I²C 下一次全屏刷新要花约 100 ms（1 KB × 8 位 ÷ 100 kHz）。这意味着界面必须做到“只重绘真正变化的像素”。LVGL 的嵌套容器 / flex 排布会引入额外的重排与整块重绘，早期还出现过“嵌套容器尺寸算成 0×0、内容完全不显示”的问题，最终所有对象都按固定坐标直接放在屏幕上；周期刷新路径上的每处样式与文字修改都做了“值没变就跳过”的保护。

4、大号数字自己画。LVGL 内置位图字体最大 8×16，而 8 px 宽的 UNSCII 字体在 1 bpp 下最清晰。于是时钟、秒表、倒计时、闹钟的时间全部用“七段矩形”绘制（每段一个小矩形），并抽象出六位（时:分:秒）与四位（分:秒 / 时:分）两套布局，四个界面共用同一份代码。

5、信息按“是否掉电保留”分层。时间交给带电池的 DS1307；闹钟设置与开机计数写进 EEPROM；倒计时长度、秒表计时、“本次已响铃”标记放在 RAM（重启即恢复默认），这样既避免频繁擦写 EEPROM，也让行为可预期。

6、把“便于检查”做进设计。Kconfig 提供“开机直接进入指定界面”的选项，以及一个“自动轮播”演示模式（每个界面停留数秒、秒表与倒计时自动运行），再配合后面介绍的显存导出手段，任何界面都能在无人操作的情况下被独立确认。

调试软件、软件流程图与关键代码

调试与验证工具

• west / CMake / Ninja + Zephyr SDK：构建与烧录，west build -b frdm_mcxn236 mcxn236-oled -p、west flash --runner jlink --device=MCXN236VDF --speed 2000。
• SEGGER J-Link Commander V9.64：通过 SWD 读写目标 RAM 与外设寄存器、复位芯片，用 savebin 把一段内存导出成文件。
• 串口终端（虚拟串口）：板载 LPUART4 经 MCU-Link 输出，115200，用于查看启动自检信息与每次界面切换、动作日志。
• 按键注入（自研）：向 GPIO0 的方向寄存器 PDDR（0x50096054）写入对应位把按键引脚拉低即可模拟“按下”，写 0 释放（SW2 = bit20，SW3 = bit6），于是可以脚本化地完成“按键 → 界面 → 状态”的全流程自测，无需人手按键。
• 画面导出（自研）：暂停内核后读取 LVGL 的绘制缓冲区 buf0_0（8 字节调色板头 + 位图，MSB 优先，位为 1 表示点亮），解码成字符画；另写了一个七段识别脚本，直接读出屏幕上的数字，用于核对界面内容。

软件流程图

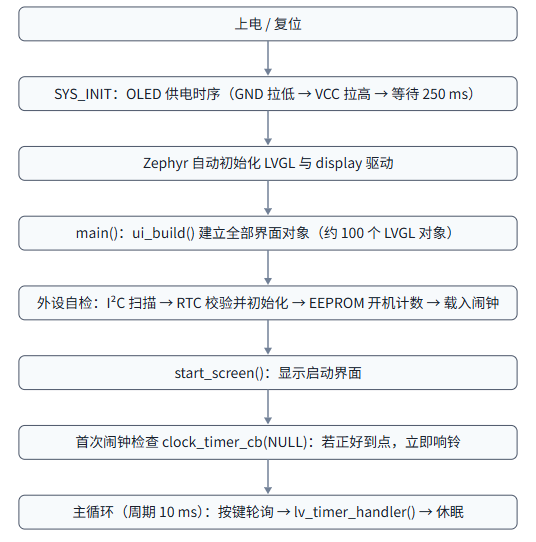

程序分两部分：主程序流程——上电后先完成 OLED 供电时序与 LVGL 初始化，接着建立界面对象并做一次外设自检（I²C 扫描、RTC 校验、EEPROM 开机计数、载入闹钟），再显示启动界面、做首次闹钟检查，随后进入 10 ms 一轮的主循环（按键轮询 + lv_timer_handler()）。

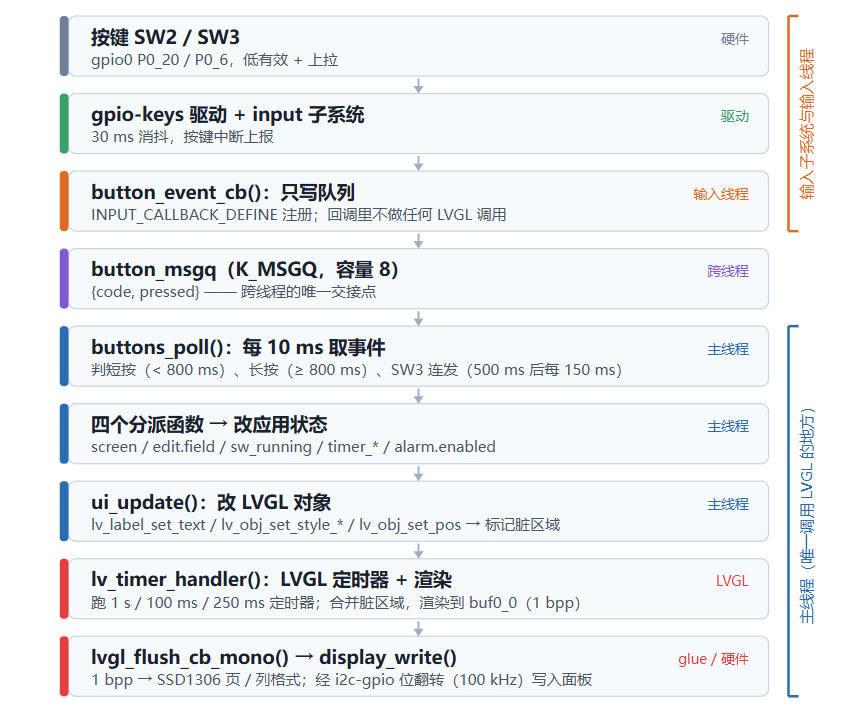

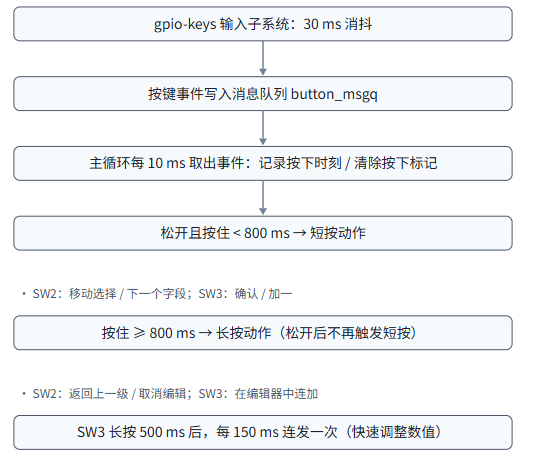

主循环中的按键处理：按键事件由 gpio-keys 消抖后进入消息队列，取出后按“短按 / 长按 / 长按连发”三种情况分派到四个动作函数。

关键代码

（1）设备树：软件 I²C + SSD1306 + DS1307/24C32

设备树声明总线与外设：OLED 挂在 gpio-i2c 上（位翻转总线，两个引脚按开漏 + 上拉配置），屏幕参数（128×64、扫描方向、预充电）写在 ssd1306 节点里；DS1307 与 24C32 挂在硬件 I²C2 上，各自用一行 compatible 选中驱动。

/* OLED：P3_17/P3_18 上没有 LPI2C，改用 gpio-i2c 位翻转总线 */
oled_i2c: oled-i2c {
        compatible = "gpio-i2c";
        scl-gpios = <&gpio3 17 (GPIO_OPEN_DRAIN | GPIO_PULL_UP)>;
        sda-gpios = <&gpio3 18 (GPIO_OPEN_DRAIN | GPIO_PULL_UP)>;
        clock-frequency = <I2C_BITRATE_STANDARD>;      /* 100 kHz */

        ssd1306: ssd1306@3c {
                compatible = "solomon,ssd1306";
                reg = <0x3c>;
                width = <128>; height = <64>;
                segment-remap; com-invdir; prechargep = <0x22>;
        };
};

/* DS1307 RTC 模块走硬件 I2C2：SDA=P4_0，SCL=P4_1 */
&flexcomm2_lpi2c2 {
        status = "okay";
        pinctrl-0 = <&pinmux_flexcomm2_i2c>;
        ds1307: rtc@68   { compatible = "maxim,ds1307"; reg = <0x68>; };
        eeprom0: eeprom@50 { compatible = "atmel,at24"; reg = <0x50>;
                             size = <4096>; pagesize = <32>; address-width = <16>; };
};

（2）OLED 供电时序（启动优先级用编译期断言保护）

面板由两个 GPIO 供电，上电顺序由程序控制：先配置 GND 并拉低，再以高驱动强度把 VCC 拉高，然后等待 250 ms 让面板内部稳定。这段代码放在 POST_KERNEL 阶段的 SYS_INIT 中，并用两条 BUILD_ASSERT 把“晚于 GPIO 控制器、早于 display 驱动”的顺序约束交给编译期检查。

#define OLED_POWER_INIT_PRIORITY 55
/* 供电必须晚于 GPIO 控制器、早于 display 驱动去探测面板 */
BUILD_ASSERT(OLED_POWER_INIT_PRIORITY > CONFIG_GPIO_INIT_PRIORITY, ...);
BUILD_ASSERT(OLED_POWER_INIT_PRIORITY < CONFIG_DISPLAY_INIT_PRIORITY, ...);

static int oled_power_on(void)
{
        gpio_pin_configure_dt(&oled_gnd, GPIO_OUTPUT_INACTIVE);   /* 先接好地 */
        gpio_pin_configure_dt(&oled_vcc,
                              GPIO_OUTPUT_ACTIVE | KINETIS_GPIO_DS_ALT); /* 再供电 */
        k_msleep(250);          /* 面板从 GPIO 取电，等待过短会首帧通信失败 */
        return 0;
}
SYS_INIT(oled_power_on, POST_KERNEL, OLED_POWER_INIT_PRIORITY);

（3）七段数字：一张段码表 + “值没变就不重绘”

大号时间是使用七个矩形拼出来的：seg_map 给出 0–9 每个数字要点亮哪几段，seg_set_digit() 按位设置每段的背景不透明度。关键在于“值没变就跳过”这个判断——LVGL 只要重新设置样式就一定会触发重绘，而本面板全屏刷新要 100 ms，所以每秒的刷新只把真正变化的段标脏。

/* bit0 上段，顺时针，bit6 中段 */
static const uint8_t seg_map[10] = {0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f};

static void seg_set_digit(int pos, int value)
{
        uint8_t mask = (value >= 0 && value <= 9) ? seg_map[value] : 0;

        for (int s = 0; s < 7; s++) {
                lv_opa_t opa = (mask & BIT(s)) ? LV_OPA_COVER : LV_OPA_TRANSP;

                /* 重新设置样式一定会触发重绘，因此值没变就跳过：
                   1 s 一次的刷新只脏一小块，刷新开销从 100 ms 降到几毫秒 */
                if (lv_obj_get_style_bg_opa(seg_rect[pos][s], LV_PART_MAIN) != opa) {
                        lv_obj_set_style_bg_opa(seg_rect[pos][s], opa, LV_PART_MAIN);
                }
        }
}

（4）滚轮选择器：三行数值 + 活动列反白 + 滚动动画

每列显示上、中、下三个值，中间行套一个方框，正在编辑的列整体反白（白底黑字）——用颜色来指示焦点。改值时先把整列下移一行，再用 120 ms 动画移回原位，视觉上就是轮子转过一格；修改文字与位置前都判断是否真的变化，避免多余的整块重绘。

/* 每列显示 上/中/下 三个值，中间行放在方框里；活动列反白（白底黑字） */
for (int c = 0; c < WHEEL_MAX_COLS; c++) {
        ...
        lv_obj_set_style_bg_opa(label, focus ? LV_OPA_COVER : LV_OPA_TRANSP, LV_PART_MAIN);
        lv_obj_set_style_text_color(label, focus ? lv_color_black() : lv_color_white(),
                                    LV_PART_MAIN);
}

/* 改一个值：先把整列下移一行，再动画回到原位 —— 视觉上就是“轮子转了一格” */
static void wheel_roll(int col)
{
        wheel_roll_cb((void *)(intptr_t)col, WHEEL_ROW_H);
        lv_anim_init(&a);
        lv_anim_set_var(&a, (void *)(intptr_t)col);
        lv_anim_set_values(&a, WHEEL_ROW_H, 0);
        lv_anim_set_duration(&a, 120);
        lv_anim_set_exec_cb(&a, wheel_roll_cb);
        lv_anim_start(&a);
}

（5）按键状态机：短按 / 长按 / 长按连发

一个结构体记录“是否按下、按下时刻、是否已经算过长按”，就能区分三种动作：松开时按住不足 800 ms 记为短按；按住超过 800 ms 触发长按，并置位 hold_done，使这次松开不再算短按（否则一次长按会同时触发两个动作）；SW3 在长按 500 ms 后每 150 ms 连发一次，用于在编辑器中快速加一。

while (k_msgq_get(&button_msgq, &ev, K_NO_WAIT) == 0) {
        if (ev.code == BTN_NEXT_CODE) {
                if (ev.pressed) { next.down = true; next.down_at = uptime; next.hold_done = false; }
                else if (next.down) {
                        next.down = false;
                        if (!next.hold_done) on_next_tap();   /* 长按过的松开不再算短按 */
                }
        } else if (ev.code == BTN_SELECT_CODE) {
                if (ev.pressed) { select.down = true; select.down_at = uptime;
                                  select.last_repeat = uptime; on_select_tap(); }
                else select.down = false;
        }
}

if (next.down && !next.hold_done && (uptime - next.down_at) >= BTN_HOLD_MS) {   /* 800 ms */
        next.hold_done = true;
        on_next_hold();                      /* 返回 / 取消 */
}
if (select.down && (uptime - select.down_at) >= BTN_REPEAT_DELAY_MS &&   /* 500 ms */
    (uptime - select.last_repeat) >= BTN_REPEAT_PERIOD_MS) {             /* 150 ms */
        select.last_repeat = uptime;
        on_select_hold();                    /* 编辑器里快速加一 */
}

LVGL 根据用户操作和当前页面分发处理。程序的定时逻辑都挂到 LVGL 的定时器：

• clock_timer_cb： 读 RTC 更新 clock_now；当前在时钟界面时刷新显示；比较闹钟，用 minute_stamp 保证同一分钟只响一次，到点调用 bell_start(BELL_ALARM)
• tick_timer_cb：倒计时到点判定（bell_start(BELL_TIMER)）；响铃界面自愈（bell 有效却不在响铃界面就切回）；运行时刷新秒表与倒计时界面
• bell_timer_cb：翻转红色 LED（P4_18）提示响铃；在响铃界面时让闹钟时间以 500 ms 周期闪烁

（6）闹钟触发：用“分钟戳”保证每分钟只响一次

闹钟判断每秒执行一次，但“同一分钟只响一次”不能只比较时分——那样到点之后的每一秒都会重新触发。这里把年月日时分压成一个单调递增的 minute_stamp，只有它与上次响铃记录不同时才启动响铃，因此既不会重复响，也不会漏掉下一次。

/* 把年月日时分压成一个单调递增的整数，用来记录“本次是否已经响过” */
static int64_t minute_stamp(const struct rtc_time *tm)
{
        return (((int64_t)(tm->tm_year + 1900) * 12 + tm->tm_mon) * 31 + tm->tm_mday) * 1440
               + tm->tm_hour * 60 + tm->tm_min;
}

static void clock_timer_cb(lv_timer_t *timer)      /* 1 s 周期 */
{
        if (rtc_get_time(rtc, &now) == 0 && rtc_time_is_valid(&now)) {
                clock_now = now; clock_valid = true;
        }
        if (screen == SCR_CLOCK) ui_update();
        if (!alarm.enabled || bell != BELL_NONE || !clock_valid) return;

        if (clock_now.tm_hour == alarm.hour && clock_now.tm_min == alarm.minute) {
                int64_t stamp = minute_stamp(&clock_now);
                if (stamp != alarm_fired_stamp) {      /* 同一分钟内不重复触发 */
                        alarm_fired_stamp = stamp;
                        bell_start(BELL_ALARM);
                }
        }
}

（7）响铃界面“自愈”：只要在响铃，就一定显示响铃界面

100 ms 定时器除了刷新计时器界面，还负责一条兜底规则：只要响铃标志有效、而当前显示的不是响铃界面，就强制切回响铃界面。这样无论响铃由哪条路径触发（到点、倒计时结束、开机瞬间），用户都能看到提示并用 SW3 停止。

static void tick_timer_cb(lv_timer_t *timer)       /* 100 ms 周期 */
{
        if (timer_running && k_uptime_get() >= timer_end_at) {
                timer_running = false; timer_remaining_ms = 0;
                bell_start(BELL_TIMER);
                return;
        }

        /* 响铃状态必须拥有屏幕，否则用户无法用 SW3 停止（第六节难题 7） */
        if (bell != BELL_NONE && screen != SCR_RINGING) {
                show_screen(SCR_RINGING);
                return;
        }
        ...
}

（8）启动顺序：先画启动界面，再做首次闹钟检查

先画启动界面，再做首次闹钟检查。若顺序相反，开机时正好到点会先切到响铃界面、随即被启动界面覆盖，而响铃标志仍然有效，于是 LED 一直闪却没有入口可停。首次读取放在创建定时器之前，也让第一个时钟界面立刻拿到真实时间，而不会短暂显示“no RTC”。

        start_screen();
        /* 首次读 RTC；如果此刻正好到点，响铃界面会盖在启动界面之上，
           而不是被启动界面盖掉 —— 顺序反过来就是“开机即响铃且无法关闭”的根源 */
        clock_timer_cb(NULL);
        lv_timer_create(clock_timer_cb, 1000, NULL);
        lv_timer_create(tick_timer_cb, 100, NULL);
        lv_timer_create(bell_timer_cb, 250, NULL);

项目中遇到的难题与解决方法

1、OLED 上电后首次通信间歇性失败。现象：冷启动约一半概率在初始化时报 -EIO。原因：面板由 GPIO 供电，固件只等了 20 ms，面板内部还没稳定。解决：把等待改为 250 ms，之后冷启动 6/6、复位启动 6/6 全部成功。

2、屏幕“全是噪点”，实际是启动就死机。现象：上电后显示一片随机点阵。原因：为了省 RAM 曾把 LVGL 内存池从 64 KB 调到 16 KB，而界面对象已增加到约 100 个，创建对象失败返回 NULL 后被解引用，触发 MPU FAULT（MMFAR=0x0），面板上留下的是上次未刷新的缓存内容。解决：内存池恢复 64 KB；随后又暴露主线程栈溢出（4 KB → 16 KB）。

3、按键完全没有反应。现象：把按键接到 LVGL 的 encoder 输入设备后，即使回调里正确上报了 LV_KEY_ENTER 也没有任何响应。原因：LVGL 的编码器路径依赖 indev->state，而读键回调没有维护该状态。解决：先按规范补上状态，随后彻底放弃 LVGL 的 group/encoder 方案，改成应用自己处理按键状态机——两个按键的场景下，代码更短、行为也更可预测。

4、文字看不见、字体像噪点。现象：标签位置正确但屏幕没有内容，或文字边缘糊成一片麻点。原因：LVGL 默认主题按“浅色背景 + 深色文字”绘制，而本界面是黑底；另外抗锯齿的 Montserrat 字体在 1 bpp 下被阈值化，效果就是噪点。解决：显式把屏幕与文本颜色设为白色；字体统一改用 UNSCII 8×8 位图字体（顺带把 16 px 字体关掉以省 Flash）。

5、日期行溢出屏幕。现象：16 px 字体下“Sat 03 Oct 2026”共 15 字符需要 240 px，远超 128 px。原因：把大字体用在了长文本上。解决：所有文字统一 8 px，并把每一行提示压缩到 16 字符以内（128 px ÷ 8 px）——这条约束后来直接决定了界面提示的措辞。

6、滚轮选择器完全不显示。现象：数值与文字都设置正确，屏幕上却只有一条高亮横条。原因：早期把每列的三行数值放进“每列一个容器”，容器的尺寸算成了 0×0，子对象自然不绘制。解决：去掉容器，直接把标签放在屏幕上，动画改为修改标签自身的 y 坐标；顺带把高亮从“横条 + 光标”改成“中间行方框 + 活动列反白”，更直观。

7、断电重启后闹钟响铃无法关闭。现象：开机时如果当前时间正好等于闹钟，LED 一直闪烁，屏幕上却没有任何可操作的入口。原因：main() 里的“首次闹钟检查”发生在“绘制启动界面”之前——检查触发响铃并切到响铃界面，随后启动界面又把它覆盖掉，而 bell 标志仍然有效，于是 LED 持续闪烁、但用户再也进不到能停止它的界面。解决分两步：① 调整启动顺序，先画启动界面、再做首次检查；② 在 100 ms 定时器里加入“自愈”逻辑——只要 bell 非空且当前不是响铃界面，就强制切回响铃界面，从根本上保证“响铃一定可被停止”。修复后实测复现该场景：开机即显示响铃界面，按 SW3 正常停止，LED 熄灭。

心得体会

UI 设计比想象中要复杂，第一次用LVGL，本来想利用它的组件简化开发，但是实际遇到不少问题，编译时间也长了不少，对简单 UI 可能更轻量的方案会更合适。

AI 测试时候非常聪明，可以通过 JLink做按键注入、显存导出、RAM 变量读取，结合起来就可以做自动化测试。但是有些逻辑要多步操作才能进入（例如进入时钟设置页面要按4次按键），这时候通过 Kconfig 让页面直接显示反而更简单，不会中途错误进入其他页面而导致卡住测试。
