FRDM-MCXN236 环境监测系统 - 活动报告

一、项目介绍

本项目基于 NXP FRDM-MCXN236 开发板，实现了一个完整的环境数据采集与监测系统。系统通过 I2C 总线连接 BME280/BMP280 环境传感器，实时采集温度、湿度和气压数据，并通过串口输出监测结果。系统具备数据滤波、历史记录、统计分析和阈值报警等功能，满足工业级环境监测需求。

项目特点：

• 基于 Zephyr RTOS 实时操作系统，具备良好的可移植性和扩展性
• 支持双传感器自动检测（I2C 地址 0x76 和 0x77）
• 实现滑动平均滤波算法，提高数据稳定性
• 提供多级数据处理：原始数据、滤波数据、统计数据、历史数据
• LED 状态指示：绿灯闪烁表示正常运行，红灯常亮表示故障或阈值报警
• 数据刷新周期 1 秒，满足实时监测要求

二、硬件介绍

2.1 FRDM-MCXN236 开发板

2.2 BME280/BMP280 环境传感器

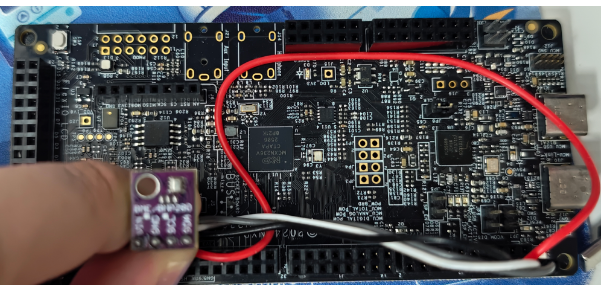

2.3 硬件连接

I2C 连接（通过 Arduino 接口）：

• SDA（数据线）： Arduino D14 → PIO1_16 → flexcomm5_lpi2c5
• SCL（时钟线）： Arduino D15 → PIO1_17 → flexcomm5_lpi2c5
• VDD： 3.3V 电源
• GND： 地线

串口连接（板载 MCU-Link）：

• UART4： flexcomm4_lpuart4，波特率 115200 8N1
• 调试接口： USB 连接到 PC，通过 J10 接口

LED 状态指示：

• 绿色 LED（led1）： 正常运行时周期性闪烁
• 红色 LED（led0）： 故障或阈值报警时常亮

三、方案框图与设计思路

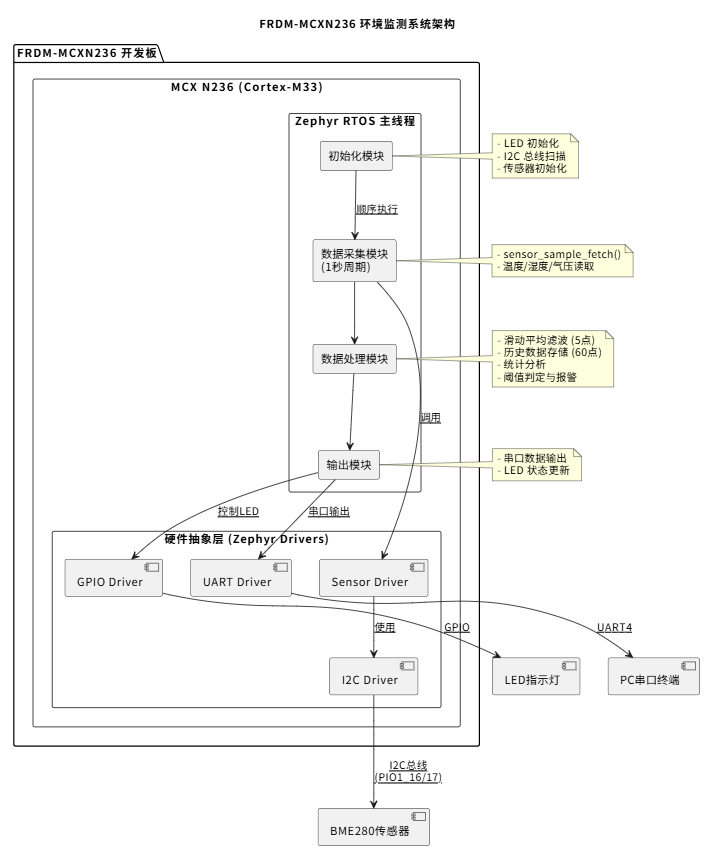

3.1 系统架构框图

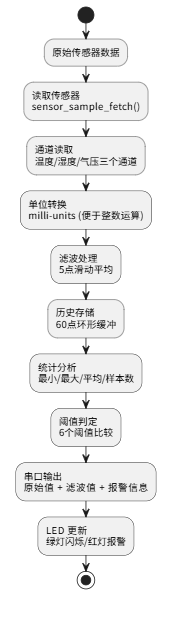

3.2 数据流处理流程

3.3 设计思路

1. 模块化设计

• 采用功能分层架构：硬件抽象层 → 驱动层 → 应用层
• 每个功能封装为独立函数，便于测试和维护
• 使用 Zephyr 设备树管理硬件配置，无需硬编码地址

2. 数据处理策略

• 滑动平均滤波： 减少传感器瞬时噪声，提高数据稳定性
• 环形缓冲存储： 固定内存占用，适合长时间运行
• 统计分析： 提供最小/最大/平均值，便于趋势分析
• 阈值报警： 六个独立阈值（温度高/低、湿度高/低、气压高/低）

3. 实时性保证

• 采用固定周期起点调度算法，避免采集时间累积漂移
• 周期为 1000ms，满足 ≤1 秒的刷新要求
• 检测周期超限情况，输出警告信息

4. 兼容性设计

• 自动检测传感器类型（BME280 或 BMP280）
• 支持双地址传感器（0x76 和 0x77）
• BMP280 无湿度通道时自动降级，不影响温度和气压监测

5. 诊断功能

• 启动时执行 I2C 总线扫描，检测所有设备
• 读取传感器芯片 ID，验证通信正常
• 对于 BMP280，输出校准数据和原始 ADC 值，便于故障排查

四、调试软件介绍

4.1 开发工具链

构建系统：

• Zephyr RTOS： v3.x，提供 RTOS 内核、驱动和构建系统
• CMake： 跨平台构建工具
• West： Zephyr 的元构建工具，管理依赖和构建流程
• GCC Arm： arm-none-eabi-gcc 14.2，C99 标准

调试工具：

• pyOCD： 开源调试器，支持 MCU-Link
• CMSIS-Pack： NXP.MCXN236_DFP v26.06.00
• 串口终端： PuTTY / Tera Term / minicom，115200 8N1

4.2 构建与烧录

构建命令：

west build -b frdm_mcxn236/mcxn236 -p auto

烧录命令：

west flash -d build -r pyocd

串口监控：

# Windows
# 连接到 COM 端口，波特率 115200

# Linux/macOS
minicom -D /dev/ttyACM0 -b 115200

4.3 配置选项 (Kconfig)

系统提供可配置参数，通过 menuconfig 或 prj.conf 修改：

五、软件流程图

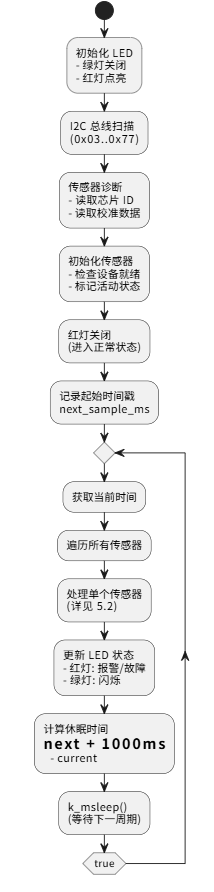

5.1 主程序流程

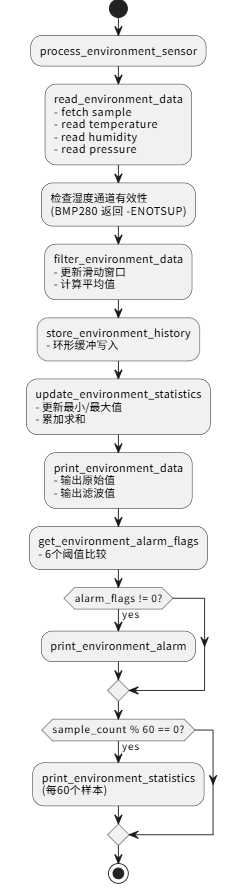

5.2 传感器数据处理流程

六、关键代码介绍

6.1 传感器数据读取

/**
 * @brief        Read all environmental channels from a sensor.
 */
static int read_environment_data(const struct device *device,
                                 environment_data_t *data)
{
    struct sensor_value temperature = {0};
    struct sensor_value humidity = {0};
    struct sensor_value pressure = {0};
    bool humidity_available = false;
    int result = 0;

    // 触发传感器采集（强制模式下每次都需要触发）
    result = sensor_sample_fetch(device);
    if (0 != result)
    {
        return result;
    }

    // 读取温度通道
    result = sensor_channel_get(device, SENSOR_CHAN_AMBIENT_TEMP, &temperature);
    if (0 != result)
    {
        return result;
    }

    // 读取湿度通道（BMP280 会返回 -ENOTSUP）
    result = sensor_channel_get(device, SENSOR_CHAN_HUMIDITY, &humidity);
    if ((0 != result) && (-ENOTSUP != result))
    {
        return result;
    }
    humidity_available = (0 == result);

    // 读取气压通道
    result = sensor_channel_get(device, SENSOR_CHAN_PRESS, &pressure);
    if (0 != result)
    {
        return result;
    }

    // 转换为 milli-units（便于整数运算）
    data->temperature_milli_c = (int32_t)sensor_value_to_milli(&temperature);
    data->humidity_valid = humidity_available;
    if (data->humidity_valid)
    {
        data->humidity_milli_percent = (int32_t)sensor_value_to_milli(&humidity);
    }

    // Zephyr 的气压单位是 kPa，milli-kPa 数值上等于 Pa
    data->pressure_pa = (int32_t)sensor_value_to_milli(&pressure);

    return 0;
}

设计要点：

• 使用 Zephyr 传感器 API，具备良好的可移植性
• sensor_sample_fetch() 触发一次 ADC 转换（强制模式）
• 对湿度通道返回 -ENOTSUP 进行特殊处理，兼容 BMP280
• 使用 milli-units 避免浮点运算，提高效率

6.2 滑动平均滤波实现

/**
 * @brief        Add a sample to the moving-average filter.
 */
static int filter_environment_data(environment_filter_t *filter,
                                   const environment_data_t *input,
                                   environment_data_t *output)
{
    size_t divisor = 0U;

    // 如果窗口已满，移除最旧样本的贡献
    if (CONFIG_ENV_FILTER_WINDOW_SIZE == filter->sample_count)
    {
        const environment_data_t *oldest = &filter->samples[filter->next_index];

        filter->temperature_sum -= oldest->temperature_milli_c;
        if (oldest->humidity_valid)
        {
            filter->humidity_sum -= oldest->humidity_milli_percent;
            filter->humidity_sample_count--;
        }
        filter->pressure_sum -= oldest->pressure_pa;
    }
    else
    {
        filter->sample_count++;
    }

    // 添加新样本
    filter->samples[filter->next_index] = *input;
    filter->temperature_sum += input->temperature_milli_c;
    if (input->humidity_valid)
    {
        filter->humidity_sum += input->humidity_milli_percent;
        filter->humidity_sample_count++;
    }
    filter->pressure_sum += input->pressure_pa;
    filter->next_index = (filter->next_index + 1U) % CONFIG_ENV_FILTER_WINDOW_SIZE;

    // 计算平均值
    divisor = filter->sample_count;
    output->temperature_milli_c = (int32_t)(filter->temperature_sum / (int64_t)divisor);
    output->humidity_valid = (0U < filter->humidity_sample_count);
    if (output->humidity_valid)
    {
        output->humidity_milli_percent =
            (int32_t)(filter->humidity_sum / (int64_t)filter->humidity_sample_count);
    }
    output->pressure_pa = (int32_t)(filter->pressure_sum / (int64_t)divisor);

    return 0;
}

设计要点：

• 使用环形缓冲区，固定内存占用
• 保存历史样本和累加和，O(1) 时间复杂度
• 湿度通道单独计数，处理 BMP280 无湿度的情况
• 使用 64 位累加和，避免溢出

6.3 阈值报警判定

/**
 * @brief        Calculate alarm flags for a filtered sample.
 */
static uint32_t get_environment_alarm_flags(const environment_data_t *data)
{
    uint32_t alarm_flags = 0U;

    if (NULL == data)
    {
        return ALARM_TEMPERATURE_LOW | ALARM_TEMPERATURE_HIGH |
               ALARM_HUMIDITY_LOW | ALARM_HUMIDITY_HIGH |
               ALARM_PRESSURE_LOW | ALARM_PRESSURE_HIGH;
    }

    // 温度阈值判定
    if (CONFIG_ENV_TEMP_MIN_MILLI_C > data->temperature_milli_c)
    {
        alarm_flags |= ALARM_TEMPERATURE_LOW;
    }
    if (CONFIG_ENV_TEMP_MAX_MILLI_C < data->temperature_milli_c)
    {
        alarm_flags |= ALARM_TEMPERATURE_HIGH;
    }

    // 湿度阈值判定（仅在有效时）
    if (data->humidity_valid &&
        (CONFIG_ENV_HUMIDITY_MIN_MILLI_PERCENT > data->humidity_milli_percent))
    {
        alarm_flags |= ALARM_HUMIDITY_LOW;
    }
    if (data->humidity_valid &&
        (CONFIG_ENV_HUMIDITY_MAX_MILLI_PERCENT < data->humidity_milli_percent))
    {
        alarm_flags |= ALARM_HUMIDITY_HIGH;
    }

    // 气压阈值判定
    if (CONFIG_ENV_PRESSURE_MIN_PA > data->pressure_pa)
    {
        alarm_flags |= ALARM_PRESSURE_LOW;
    }
    if (CONFIG_ENV_PRESSURE_MAX_PA < data->pressure_pa)
    {
        alarm_flags |= ALARM_PRESSURE_HIGH;
    }

    return alarm_flags;
}

设计要点：

• 使用位掩码表示多个报警状态
• 阈值通过 Kconfig 配置，便于调整
• 湿度报警仅在传感器支持时生效
• 红灯点亮逻辑：alarm_active || acquisition_failed

6.4 固定周期调度

// 主循环中的调度逻辑
next_sample_ms = k_uptime_get();  // 初始化起点

while (true)
{
    int64_t acquisition_time_ms = k_uptime_get();

    // 处理所有传感器
    for (sensor_index = 0U; sensor_index < ARRAY_SIZE(g_sensor_states); sensor_index++)
    {
        if (!g_sensor_states[sensor_index].active)
        {
            continue;
        }

        result = process_environment_sensor(&g_sensor_states[sensor_index],
                                           acquisition_time_ms,
                                           &alarm_active);
        // 错误处理...
    }

    // 更新 LED 状态...

    // 固定周期调度：下一周期 = 当前周期 + 周期时间
    next_sample_ms += CONFIG_ENV_SAMPLE_PERIOD_MS;
    remaining_ms = next_sample_ms - k_uptime_get();

    if (0LL < remaining_ms)
    {
        k_msleep((int32_t)remaining_ms);  // 休眠到下一周期
    }
    else
    {
        // 处理超限情况
        printk("Warning: acquisition cycle overrun by %lld ms\n",
               (long long)(-remaining_ms));
        next_sample_ms = k_uptime_get();  // 重新同步
    }
}

设计要点：

• 使用固定周期起点，避免时间累积漂移
• next_sample_ms += PERIOD 而非 next_sample_ms = current + PERIOD
• 检测周期超限，输出警告并重新同步
• 保证长时间运行时采集周期的精确性

6.5 I2C 总线诊断

/**
 * @brief        Scan the I2C bus for devices using all standard 7-bit addresses.
 */
static size_t scan_i2c_bus(const struct device *bus)
{
    size_t found_count = 0U;
    uint8_t address = I2C_SCAN_FIRST_ADDRESS;

    printk("I2C scan start: 7-bit addresses 0x%02x..0x%02x\n",
           I2C_SCAN_FIRST_ADDRESS, I2C_SCAN_LAST_ADDRESS);

    // 扫描所有标准 7 位地址
    for (address = I2C_SCAN_FIRST_ADDRESS;
         address <= I2C_SCAN_LAST_ADDRESS;
         address++)
    {
        // 发送零长度写事务，仅检测 ACK
        int result = i2c_write(bus, NULL, 0U, address);

        if (0 == result)
        {
            printk("I2C scan: found device at 0x%02x\n", address);
            found_count++;
        }
    }

    printk("I2C scan complete: %u device(s) found\n",
           (unsigned int)found_count);

    if (0U == found_count)
    {
        printk("I2C scan: no ACK; check VDD/GND, pull-ups, "
               "SDA/SCL pins and sensor address\n");
    }

    return found_count;
}

设计要点：

• 启动时自动扫描，便于诊断连接问题
• 扫描范围 0x03..0x77（标准 7 位地址）
• 使用零长度写事务，仅检测地址 ACK
• 提供详细的故障排查提示

七、功能展示与说明

7.1 系统启动输出

I2C scan start: 7-bit addresses 0x03..0x77
I2C scan: found device at 0x76
I2C scan: found device at 0x77
I2C scan complete: 2 device(s) found

I2C diagnostic 0x77: ACK, chip ID=0x60
I2C diagnostic 0x76: ACK, chip ID=0x58

BMP280 calibration: 6e 6d a2 67 32 00 f3 8c ca d5 d0 0b 27 0e 1e ff ...
BMP280 raw: adc_P=524288 (0x80000) adc_T=524288 (0x80000)
BMP280 status: status=0x00 ctrl_meas=0x27

Environment sensor 0 ready: bme280@77
Environment sensor 1 ready: bme280@76

Environment monitor started: period=1000 ms filter=5 history=60

说明：

• I2C 扫描发现两个设备（0x76 和 0x77）
• 0x77 芯片 ID 为 0x60（BME280），0x76 芯片 ID 为 0x58（BMP280）
• BMP280 的原始 ADC 值为 0x80000，表示传感器异常（需要检查硬件）
• 两个传感器都已初始化成功

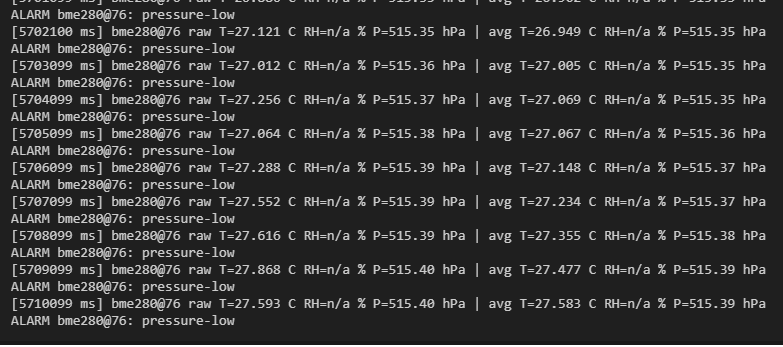

7.2 正常运行数据输出

[1023 ms] bme280@77 raw T=23.450 C RH=45.230 % P=1013.25 hPa | avg T=23.448 C RH=45.215 % P=1013.26 hPa
[2024 ms] bme280@77 raw T=23.455 C RH=45.240 % P=1013.24 hPa | avg T=23.451 C RH=45.225 % P=1013.25 hPa
[3025 ms] bme280@77 raw T=23.460 C RH=45.235 % P=1013.26 hPa | avg T=23.453 C RH=45.228 % P=1013.25 hPa

数据解读：

• 时间戳： [1023 ms] 表示系统运行时间
• 设备名称： bme280@77 表示 I2C 地址为 0x77 的传感器
• 原始数据： raw T=23.450 C 温度 23.450°C
• 原始湿度： RH=45.230 % 相对湿度 45.230%
• 原始气压： P=1013.25 hPa 气压 1013.25 百帕
• 滤波数据： avg T=23.448 C 滤波后温度（5点平均）
• 精度： 温度 0.001°C，湿度 0.001%，气压 0.01 hPa

7.5 统计数据输出

STATS bme280@77 samples=60 stored=60 avg T=23.456 C RH=45.234 % P=1013.27 hPa
RANGE bme280@77 T=23.420..23.490 C RH=45.200..45.280 % P=1013.20..1013.35 hPa

说明：

• 样本数： samples=60 表示已采集 60 个样本
• 存储数： stored=60 表示历史缓冲区已满（可存储 60 点）
• 平均值： 温度 23.456°C，湿度 45.234%，气压 1013.27 hPa
• 范围： 温度 23.420..23.490°C，变化 0.07°C
• 每 60 个样本（默认 60 秒）输出一次

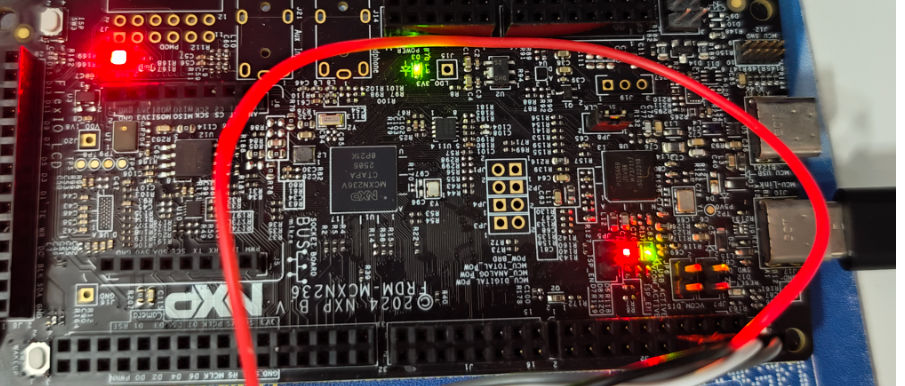

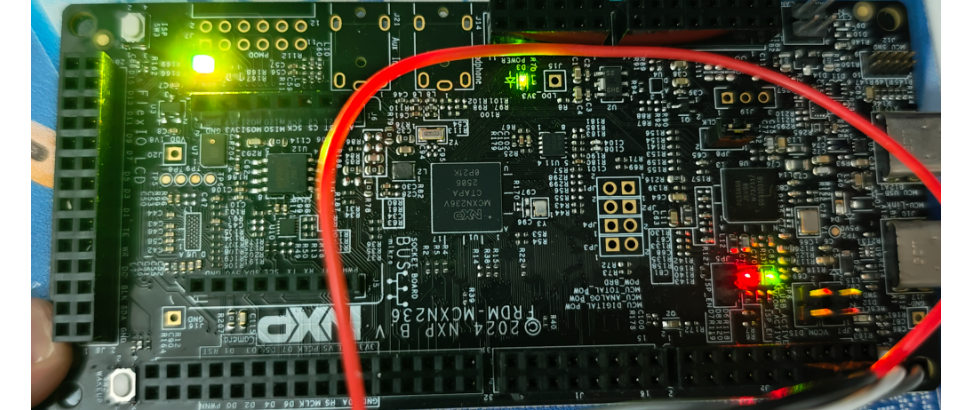

7.6 LED 状态指示

正常运行：

• 绿色 LED： 每秒闪烁一次（每次采集后翻转状态）
• 红色 LED： 关闭

• 绿色 LED： 继续闪烁
• 红色 LED： 常亮
