一、项目介绍

项目基于 NXP FRDM-MCXN236 开发板，搭配 AHT20 采集环境温度和相对湿度，通过 J10 串口输出原始值、整数 EMA 滤波值、时间戳、序列号、错误码、报警状态和队列丢弃计数，并通过 128×64SSD1306 OLED 显示实时结果。板载 led0 用于表示初始化、正常、阈值报警和传感器故障状态。

1.1 硬件介绍

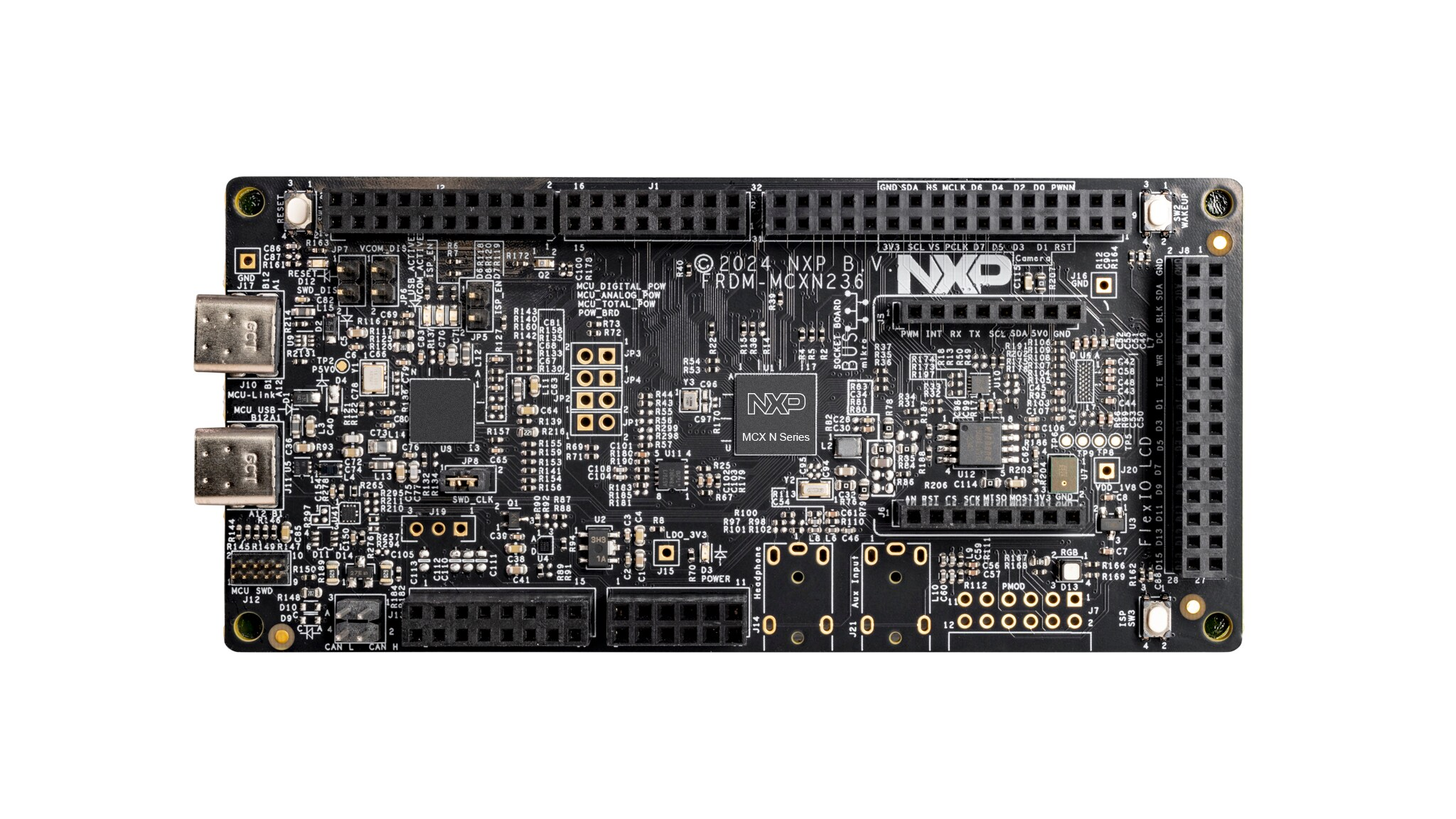

• FRDM-MCXN236: 是恩智浦（NXP）推出的一款紧凑型、可扩展的高性价比开发板，专为基于 MCX N23x 系列微控制器的快速原型设计而打造。该开发板的核心是一颗 MCX N236 微控制器，搭载 Arm Cortex-M33 内核，主频最高可达 150 MHz，配备 1MB 双组闪存（支持完整 ECC RAM）和 352KB ECC RAM，并集成 SmartDMA 加速器，能够高效地将工作负载分配到模拟与数字外设上。

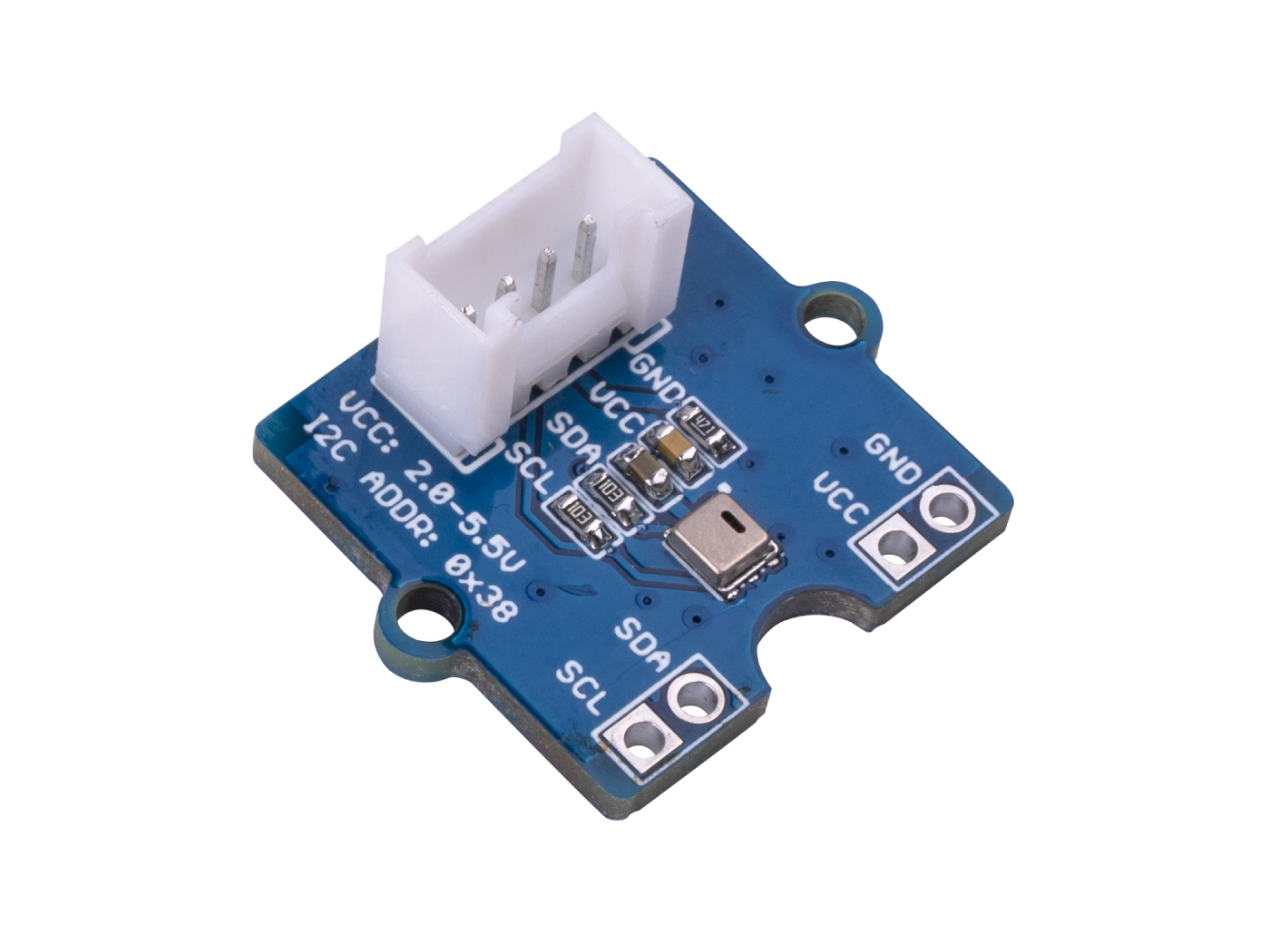

• Grove - AHT20 I2C 工业级温湿度传感器: 新一代温湿度传感器，采用双排扁平无引脚 SMD 封装，适用于回流焊接。AHT20 配备了新设计的 ASIC 芯片：改进的 MEMS 半导体电容式湿度传感器和标准片上温度传感器。与上一代温湿度传感器相比，AHT20 在恶劣环境下的性能更加稳定，实际上，AHT20 适用于大多数工业场景。

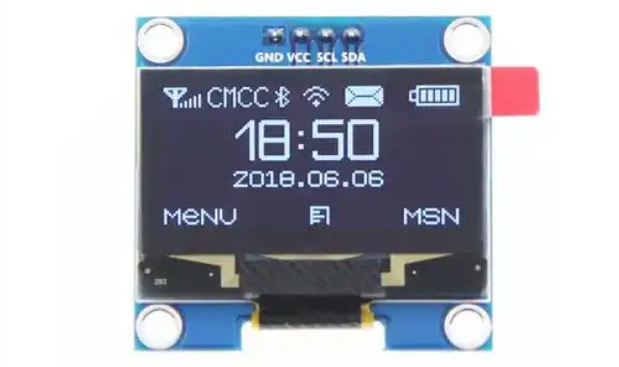

• SSD1306 OLED: 一款应用广泛的 0.96 寸OLED 显示屏模块。

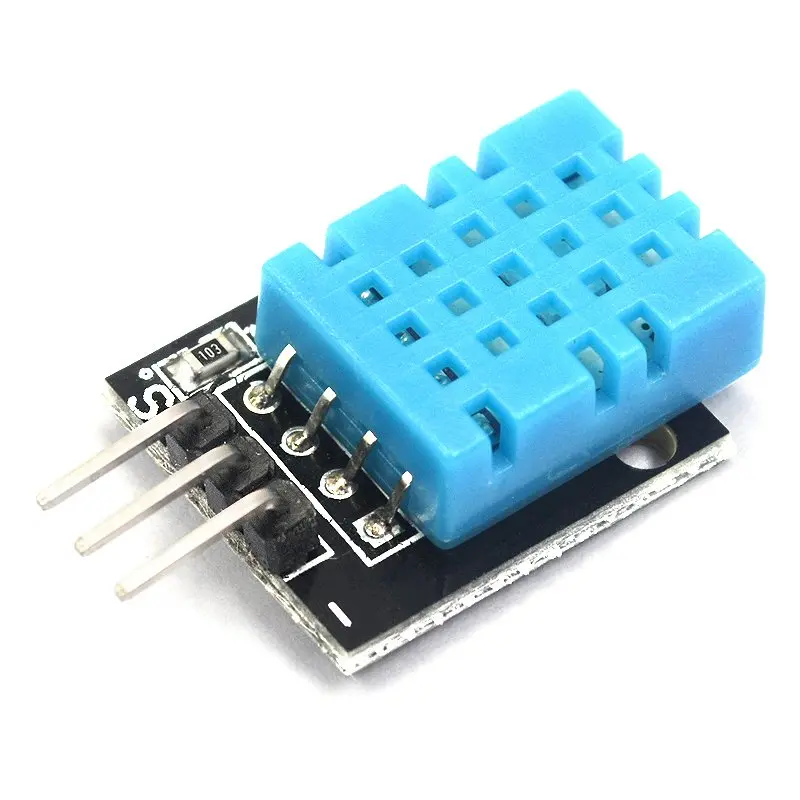

• DHT11：是可选 GPIO 双向时序传感器，不是 I2C 设备。

硬件连接表

1.2 功能概览

• AHT20 以 500 ms 周期采样。
• 不同传感器分别维护周期、序列号、滤波和报警状态。
• 温湿度使用定点单位：m°C 与 0.001%RH。
• 整数 EMA 的 α 为 0.25。
• 实现高温、低温、高湿、低湿独立报警。
• 报警进入和解除均需要连续 3 个样本确认，并带温度/湿度回差。
• 连续 3 次无效样本进入故障，连续 2 次有效样本退出故障。
• 串口与 OLED 由输出线程统一更新。
• OLED 失败时串口、采集、处理和 LED 不停止。
• 队列拥塞时丢弃最旧样本，采集线程不阻塞。
• DHT11 通过应用 Kconfig 与传感器注册表可选加入，无需修改三个主任务。

1.3 设计思路

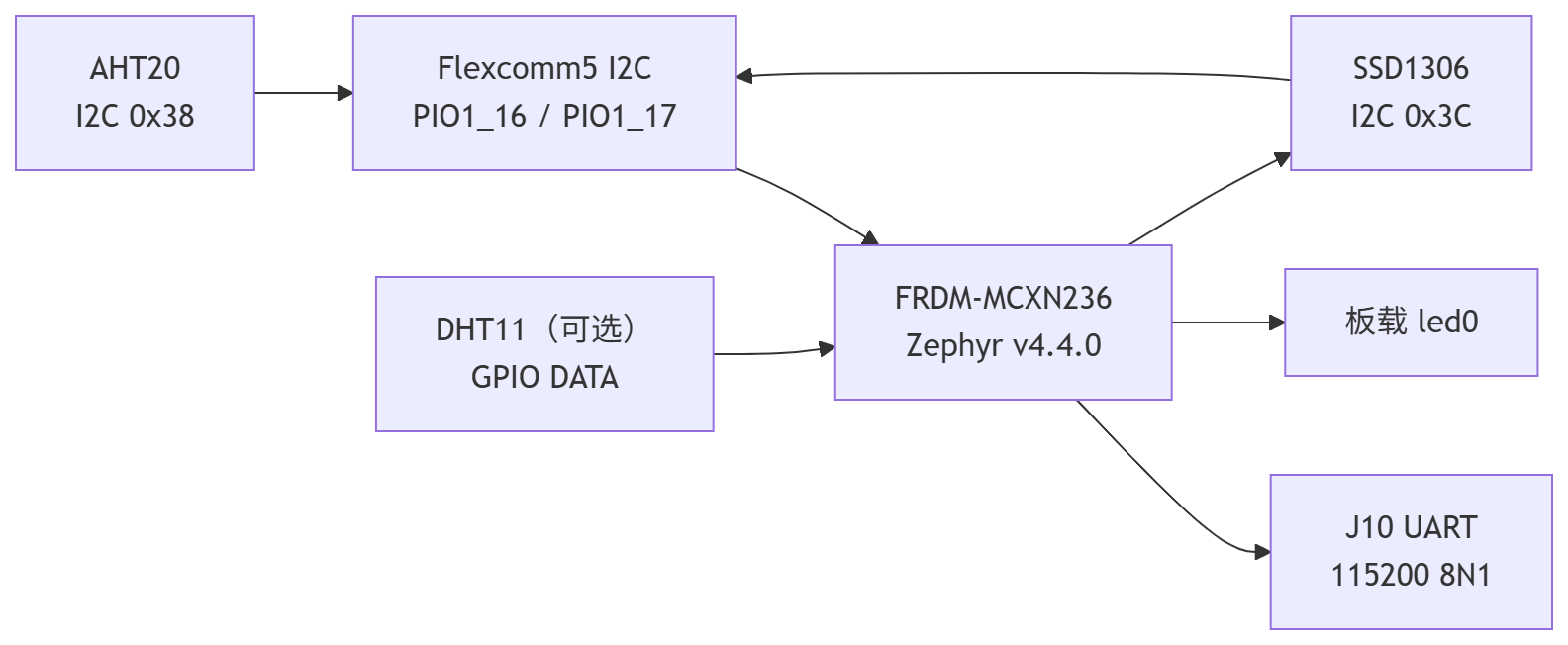

1.3.1 系统框图

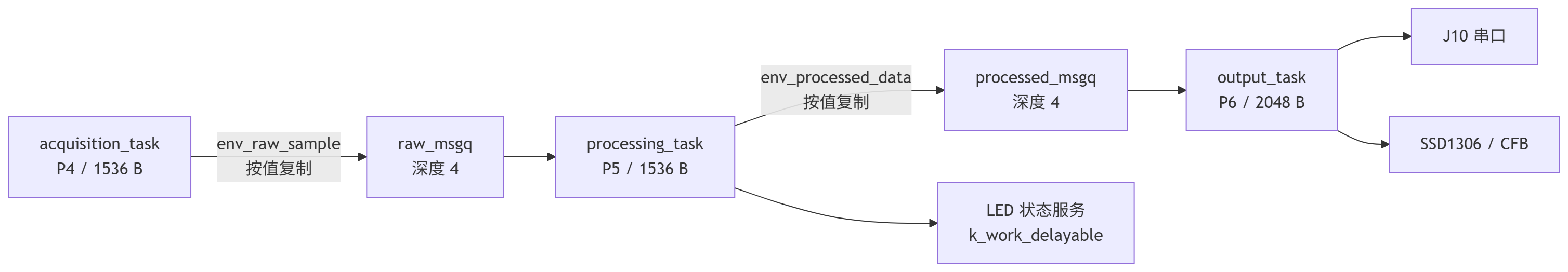

1.3.2 三任务消息流图

队列生产者使用 K_NO_WAIT。若队列已满，则先非阻塞移除最旧元素并增加对应 丢弃计数，再写入最新数据。消息结构不包含线程栈指针，生命周期由值复制保证。

1.3.3 职责边界

二、功能实现

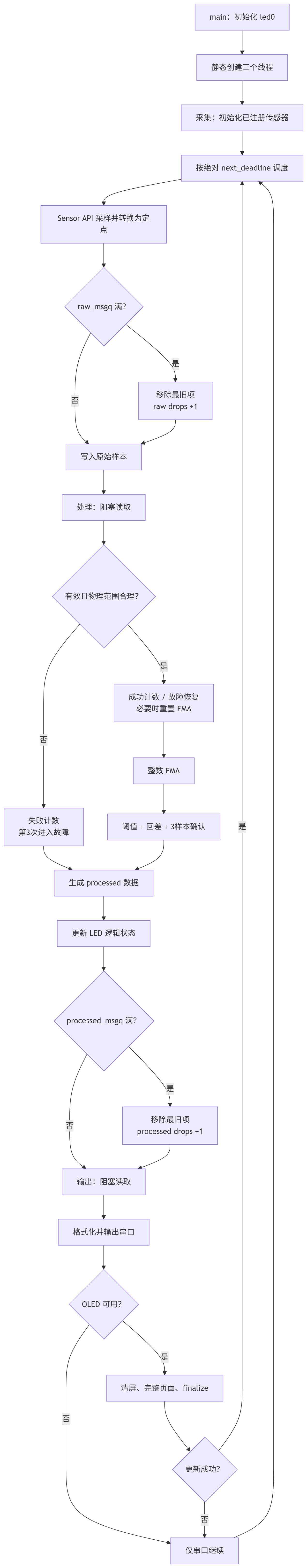

2.1 软件流程图

2.2 实现过程

2.2.1 AHT20 适配器

aht20_adapter.c 通过 DEVICE_DT_GET(DT_NODELABEL(env_aht20)) 取得由 overlay 定义的设备。初始化先检查 device_is_ready()。采样顺序为 sensor_sample_fetch()、温度 sensor_channel_get()、湿度 sensor_channel_get()。sensor_value.val1/val2 使用 64 位中间值转换为 m°C 和 0.001%RH，并检查 int32_t 范围。

2.2.2 队列覆盖策略

K_MSGQ_DEFINE 静态创建两个队列。生产者先尝试 K_NO_WAIT 写入；若返回队列已满，则用 K_NO_WAIT 读取并丢弃最旧消息，增加原子丢弃计数，再重试写入。因此输出变慢不会反向阻塞采集。

2.2.3 整数 EMA

每个传感器拥有独立 env_filter_state。第一条有效样本直接初始化；后续计算 $ filtered = filtered + (raw - filtered) / 4 $ 差值使用 int64_t，避免两个 int32_t 相减时溢出。无效样本不更新滤波器。 进入传感器故障后，第一条恢复有效样本重置并重新初始化 EMA；故障标志仍需第二条连续成功样本才解除。

2.2.4 报警与故障恢复

四类环境报警分别维护进入计数、解除计数和 active 状态。无效样本会打断尚未完成的进入/解除连续计数；通信错误只进入故障计数，不参与普通阈值判断。传感器故障、环境报警、正常、初始化按照该顺序决定 LED 表现。

2.2.5 OLED 显示

显示设备通过 DEVICE_DT_GET(DT_CHOSEN(zephyr_display)) 取得。显示服务依次检查设备 ready、CFB 初始化、显示宽高、字体数量、字体尺寸、字体设置、blanking off、清帧和 finalize 的结果。每次刷新先清帧、写入完整页面，再 finalize。任一步失败都会向输出线程返回错误；输出线程随后禁用 OLED 更新并继续串口输出。

无效样本或故障状态显示 --.-，不会无提示显示历史值。

2.2.6 LED 工作项

LED 使用 GPIO_DT_SPEC_GET(DT_ALIAS(led0), gpios)，不硬编码端口或引脚。一个 k_work_delayable 实现：

• 初始化：125 ms 快速翻转。
• 正常：500 ms 翻转。
• 报警：常亮。
• 故障：100 ms 亮、100 ms 灭、100 ms 亮、700 ms 灭的双闪。

处理线程只更新逻辑状态，不通过 sleep 产生闪烁。

三、功能展示

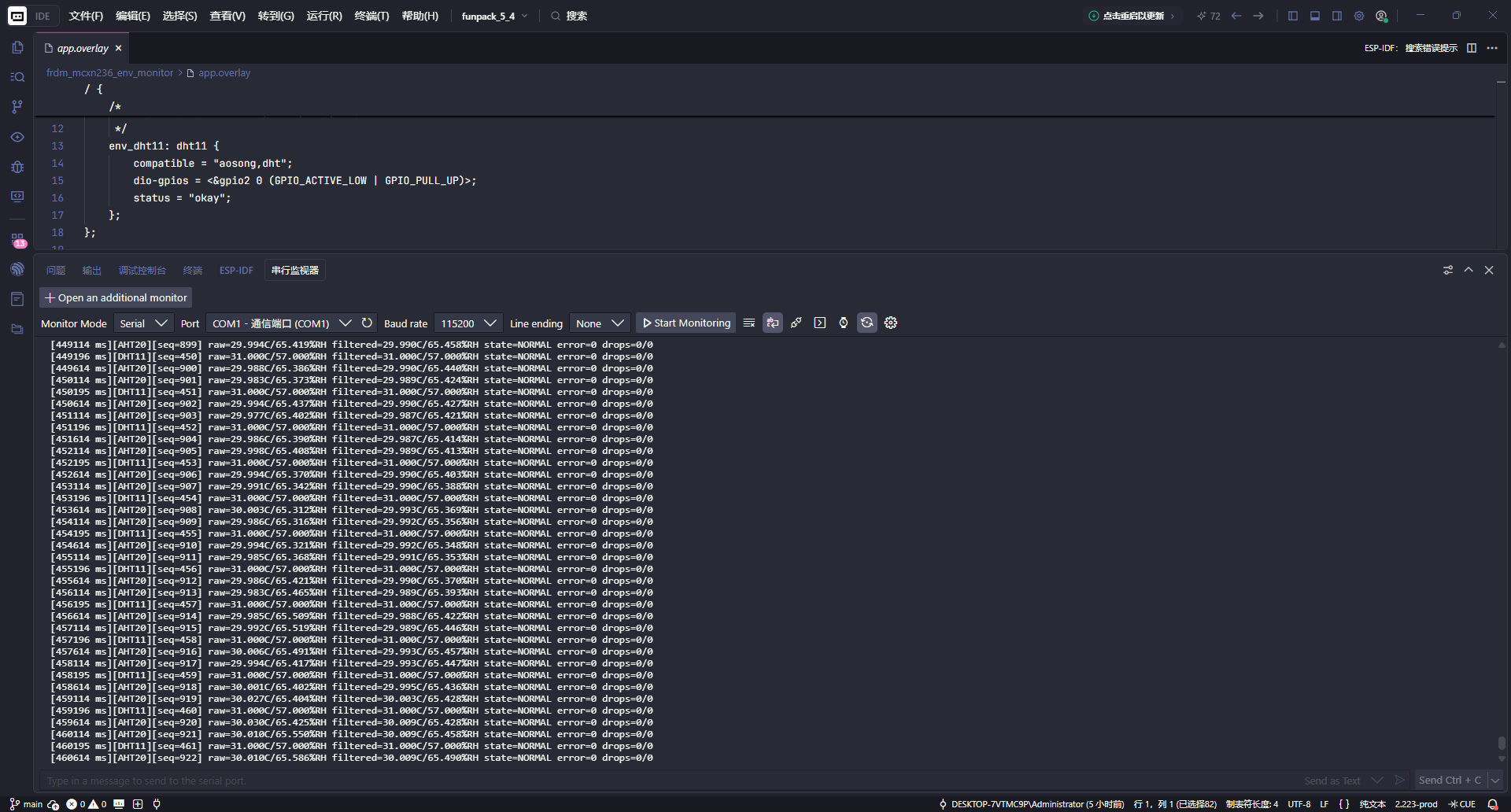

3.1 串口展示

设计格式：

[timestamp ms][sensor][seq=n] raw=... filtered=... state=... error=... drops=raw/processed

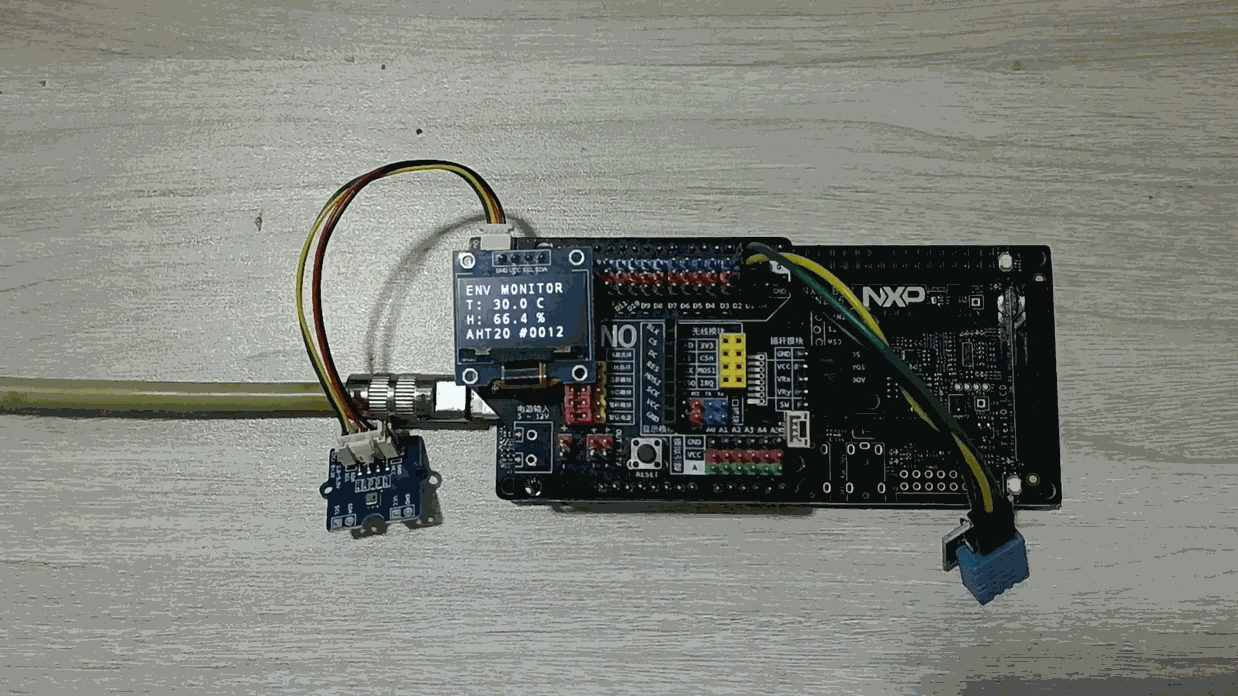

3.2 OLED 展示

设计正常页面：

ENV MONITOR
T: 25.1 C
H: 60.9 %
AHT20 #0025

3.3 LED 与报警测试

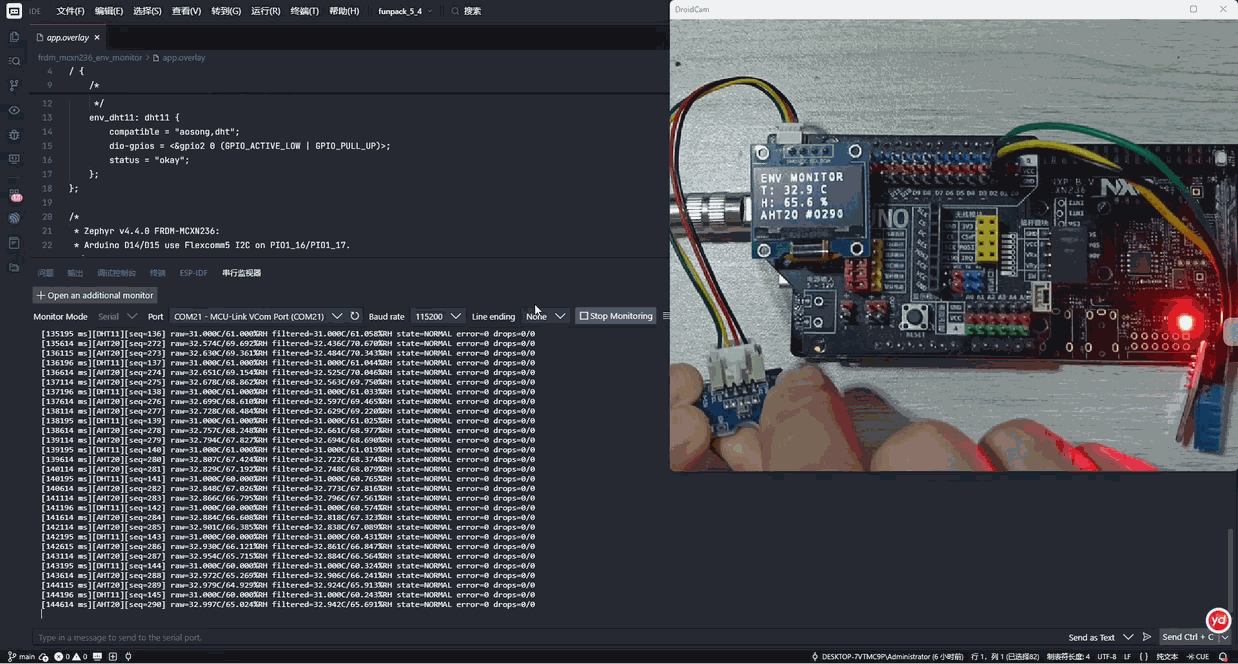

湿度超限报警

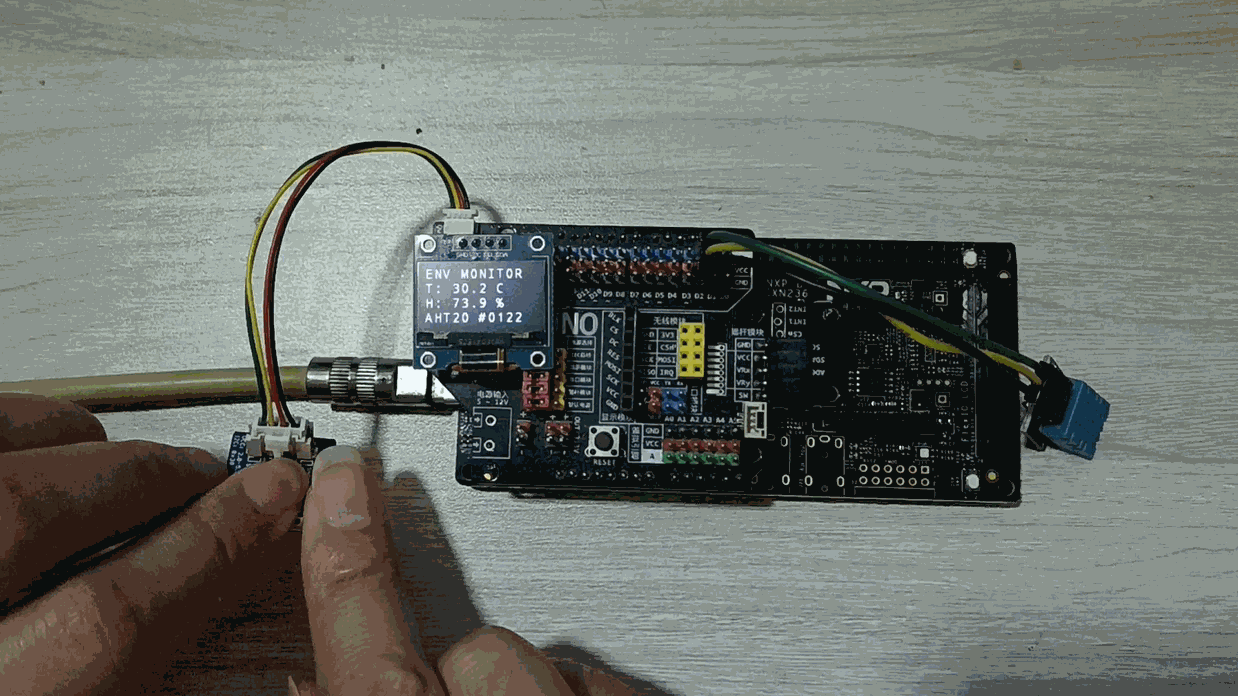

温度超限报警

四、总结

遇到的问题

1. Arduino I2C 与 I3C1 引脚冲突。 两者复用 PIO1_16/PIO1_17。项目明确选择 flexcomm5_lpi2c5，并在应用级 overlay 中禁用 i3c1，避免两套控制器同时配置引脚。
2. AHT20 驱动名称与器件名称不同。 v4.4.0 使用 aosong,aht20 binding，但 Kconfig 驱动符号是 CONFIG_DHT20。项目没有编造 CONFIG_AHT20。

心得体会

本项目形成了一个基于Zephyr v4.4.0的模块化环境监测系统设计。采集、处理和输出职责分离，既能满足小于1秒的刷新要求，也便于后续增加传感器和新的输出方式。
