2026 ADI CodeFusion 竞赛--基于Max32690EVKIT和Arduino UNO Q 的多传感器环境监测站

1. 所选任务

所选任务：赛道二：智能感知

官方任务描述（入门级题目：多传感器环境监测站）：

采集温度、湿度、气压、光照等环境数据，采样周期1秒至1分钟可配置，在OLED屏实时显示（刷新率5Hz以上），并通过BLE发送至手机或上位机。当监测数据超过设定阈值时，1秒内触发声光报警提示。

本项目实际实现（与官方要求逐项对照）：

2. 项目描述

本项目基于 MAX32690EVKIT 开发板（Zephyr RTOS v4.3.0 + LVGL 9.x），构建了一套多参数环境监测站：

• 采集：SEN66 传感器通过 I2C 提供 PM1.0/PM2.5/PM4.0/PM10（颗粒物）、温度、湿度、CO2、VOC、NOx 共 9 通道数据，采样周期 1s~60s 连续可配置并持久化到 flash；

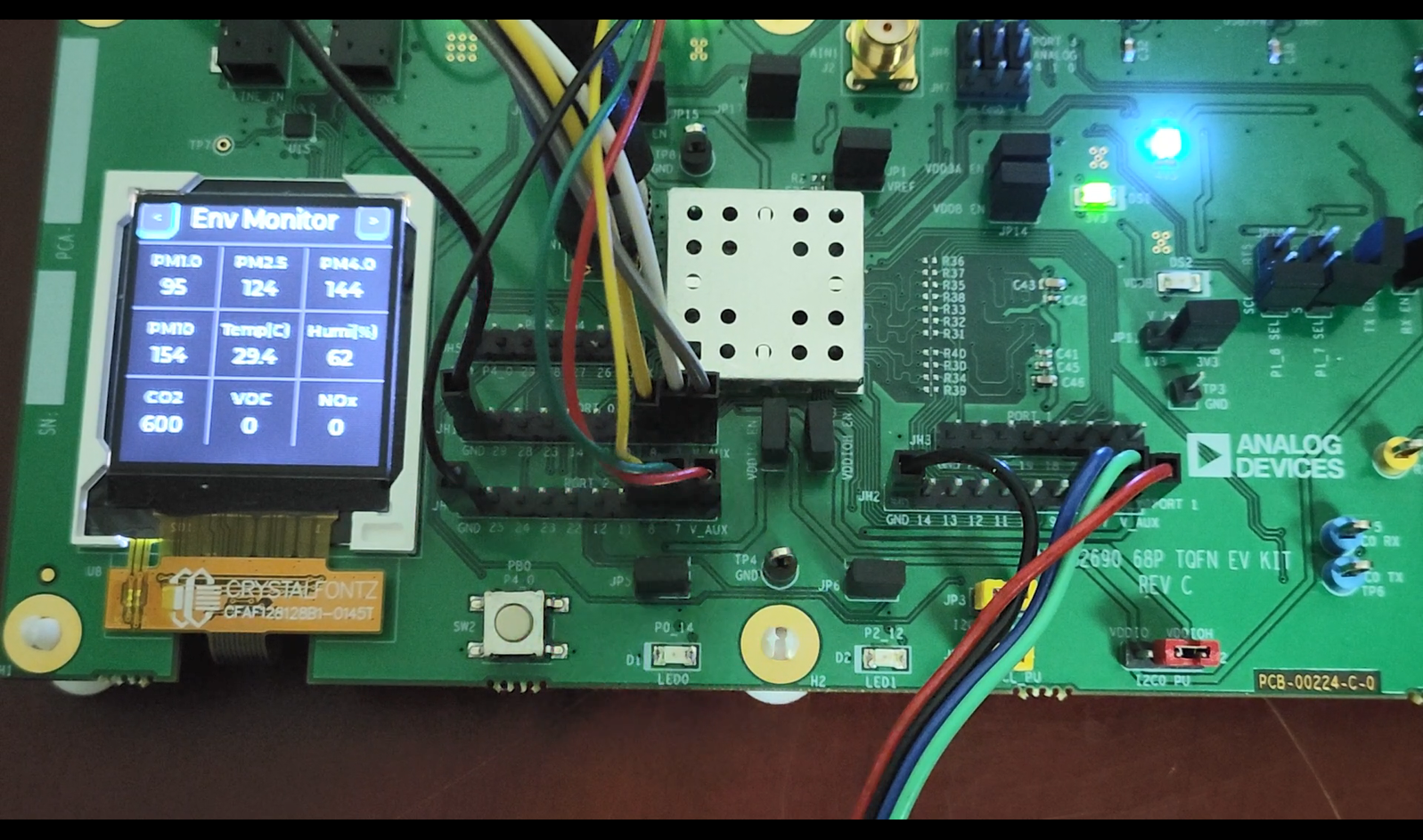

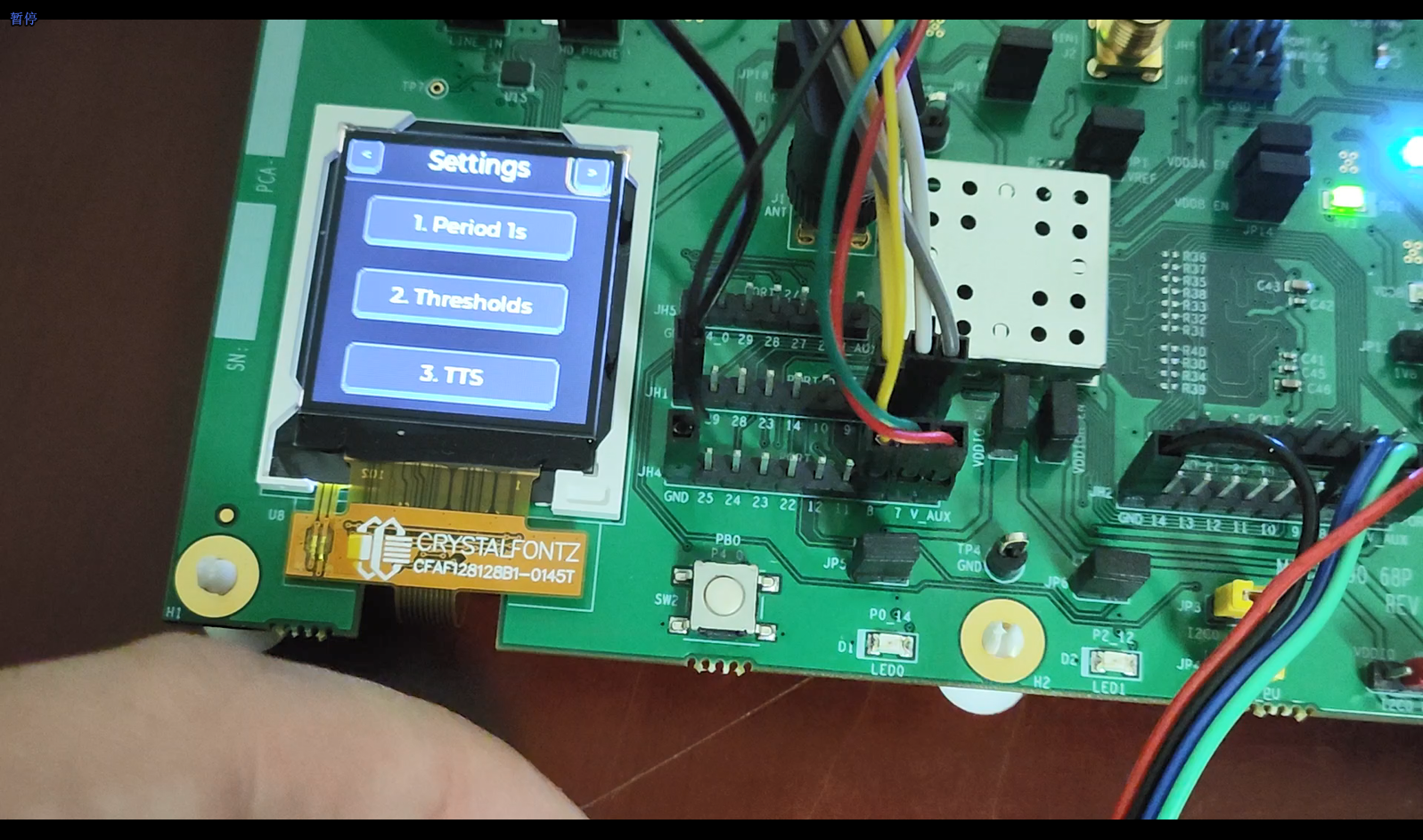

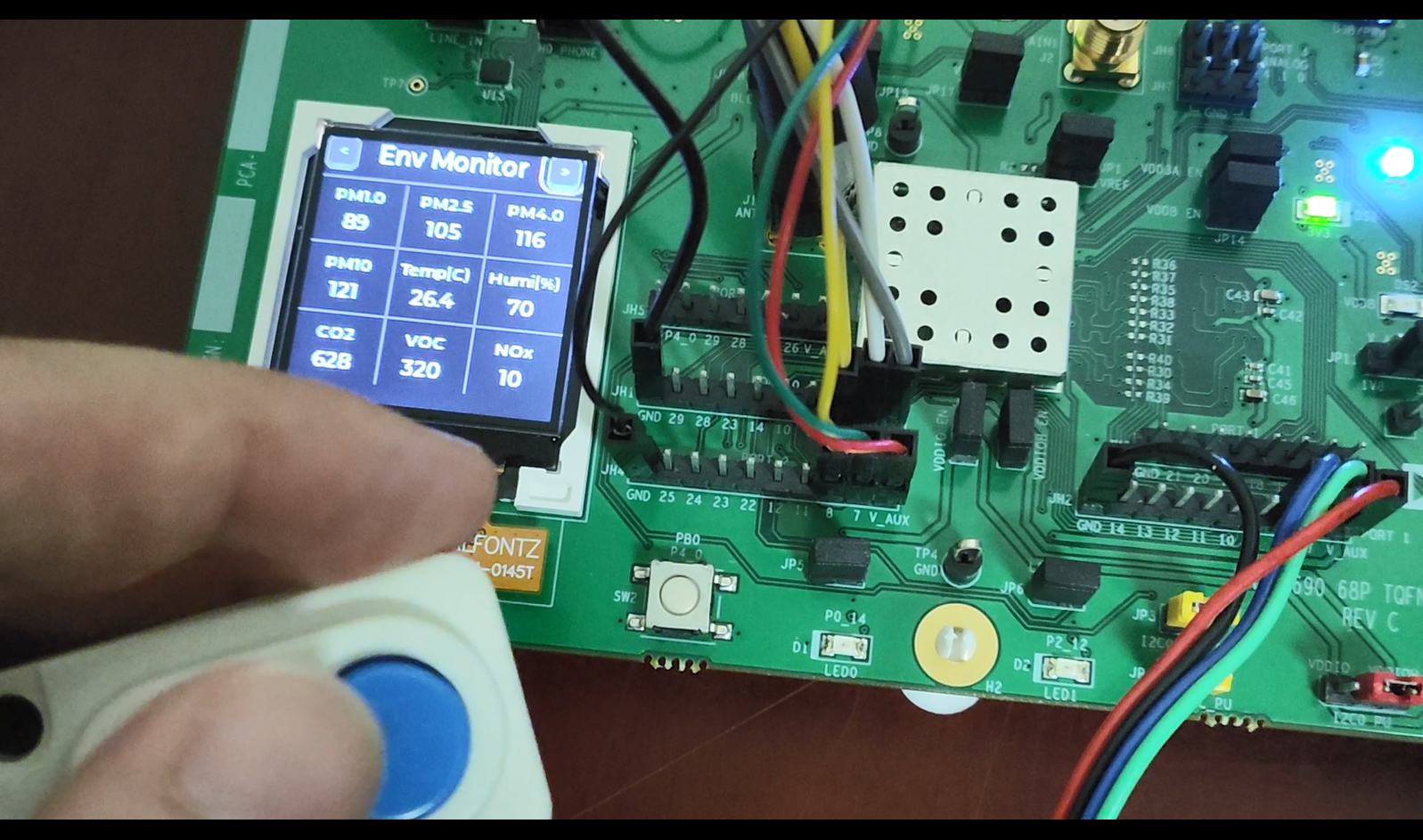

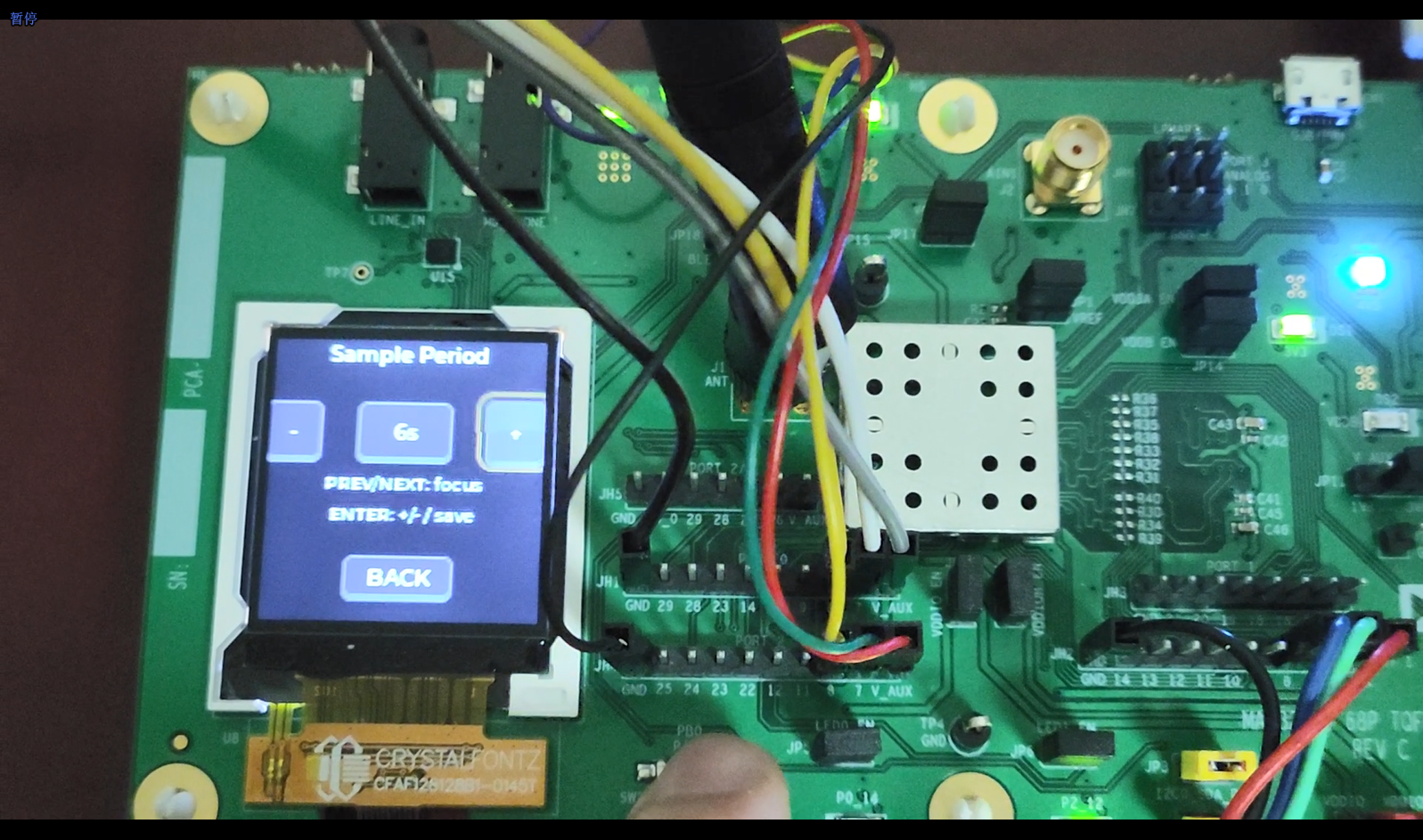

• 显示：128x128 TFT 彩屏以 10Hz 刷新九宫格实时数据，并提供设置页（采样周期 / 阈值 / TTS 设置）与系统信息页；

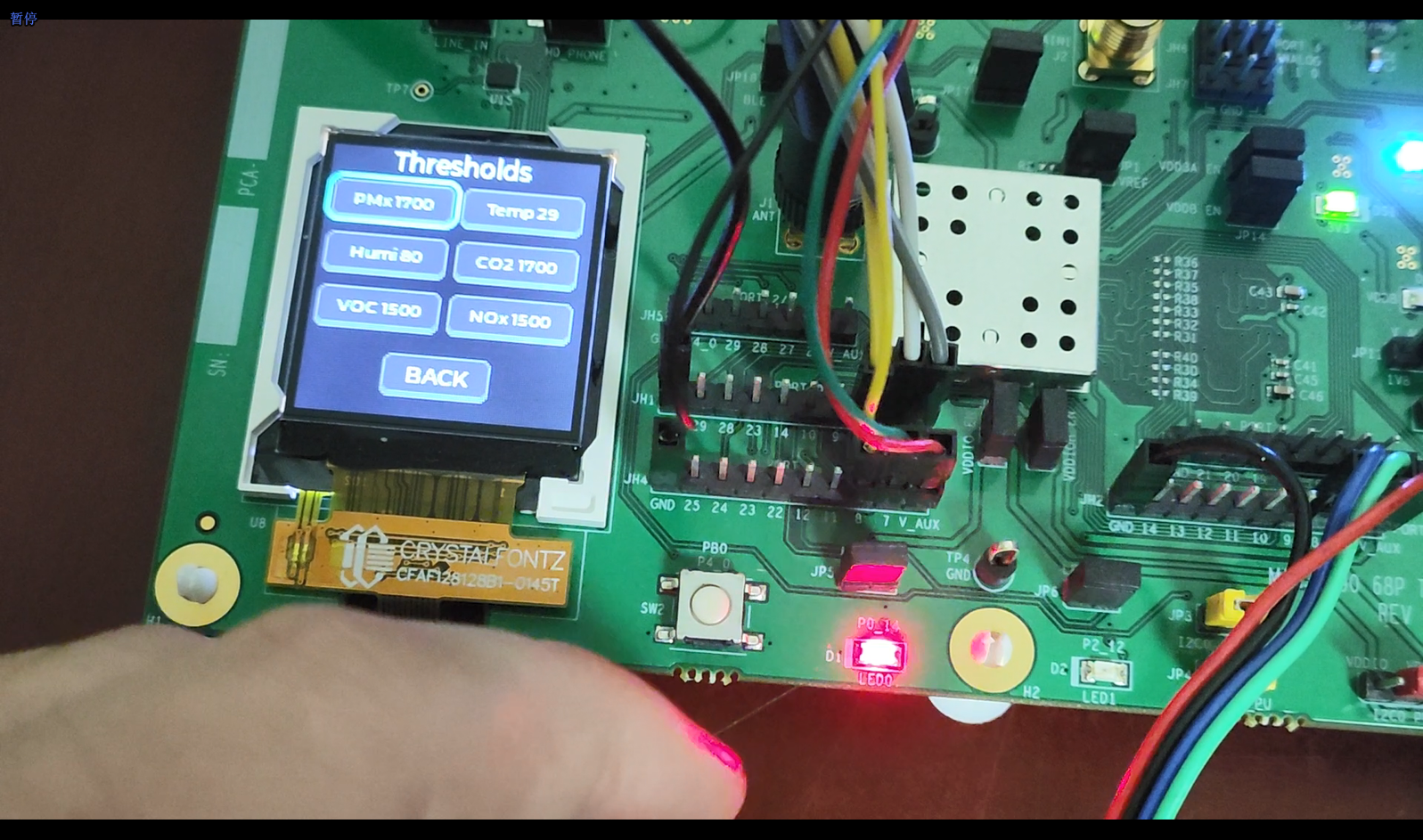

• 报警：任一通道超过阈值时 1 秒内触发光（红灯 5Hz）+ 声（中文语音播报）报警，带 5% 滞后防抖、60s 滑动窗口限 3 次等防骚扰策略，全部阈值支持屏上编辑并持久化；

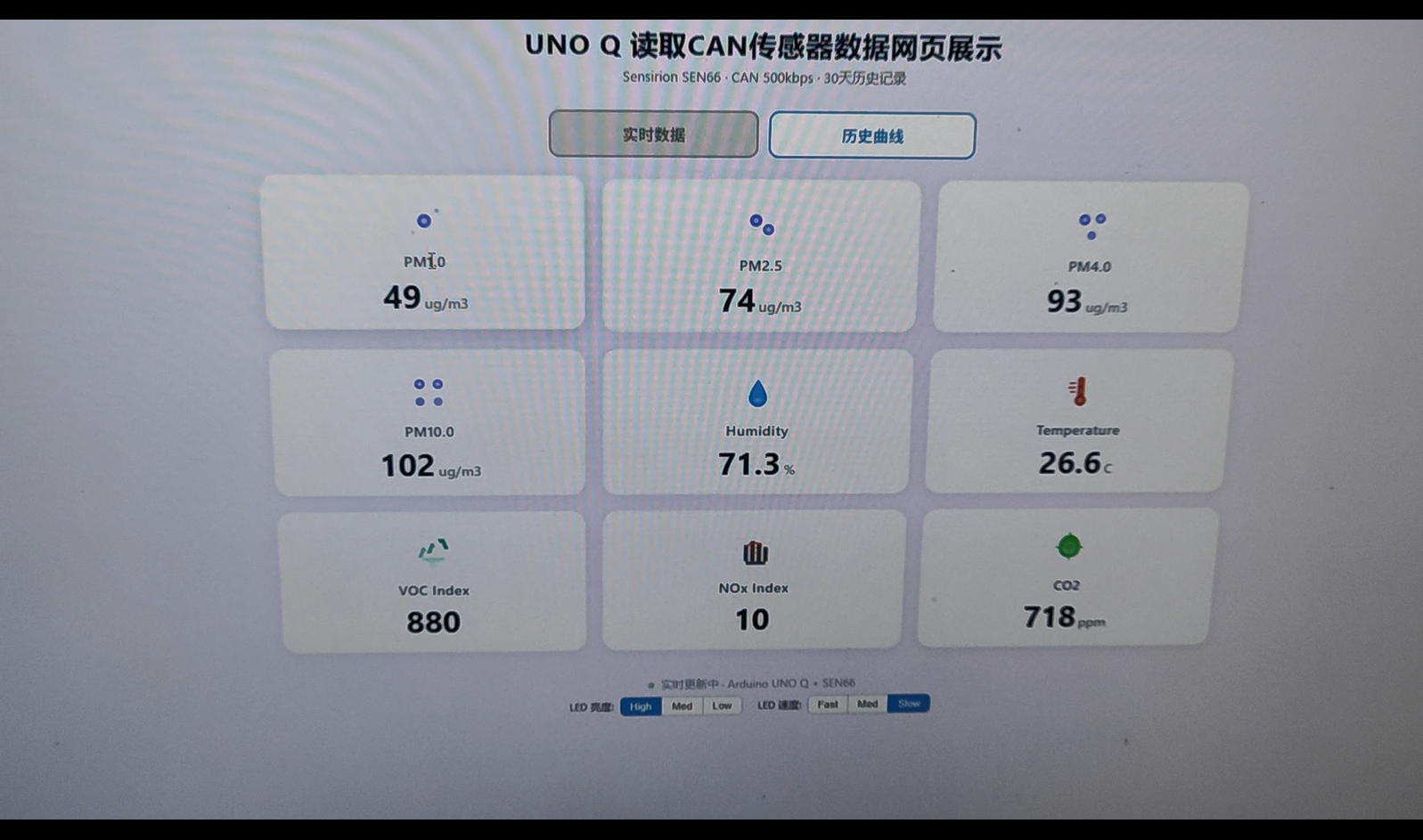

• 对外：CAN 总线（500kbps）将传感器数据发送至 Arduino Uno Q；Arduino Uno Q 双核同时运行，实现两个功能，功能1：在 Led Matrix 滚动展示环境数据，功能2：网页显示实时传感器数据，并显示历史曲线；

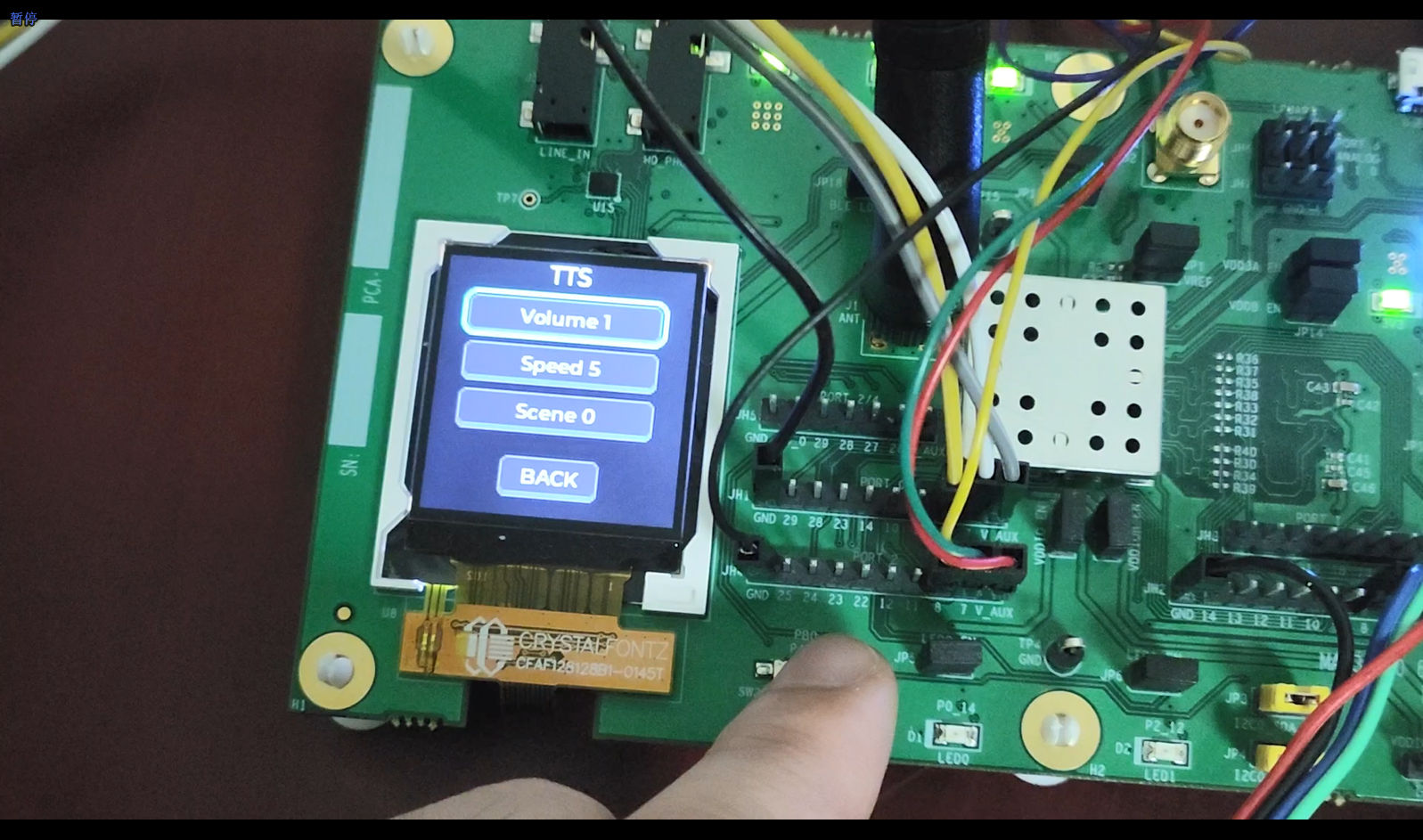

• 语音：DFR0760 V2 语音合成模块负责开机提示、异常提示与报警播报，音量/语速/合成场景可在屏上设置。

固件最终资源占用：FLASH 12.46%（3MB）/ RAM 16.50%（768KB）。

3. 硬件介绍

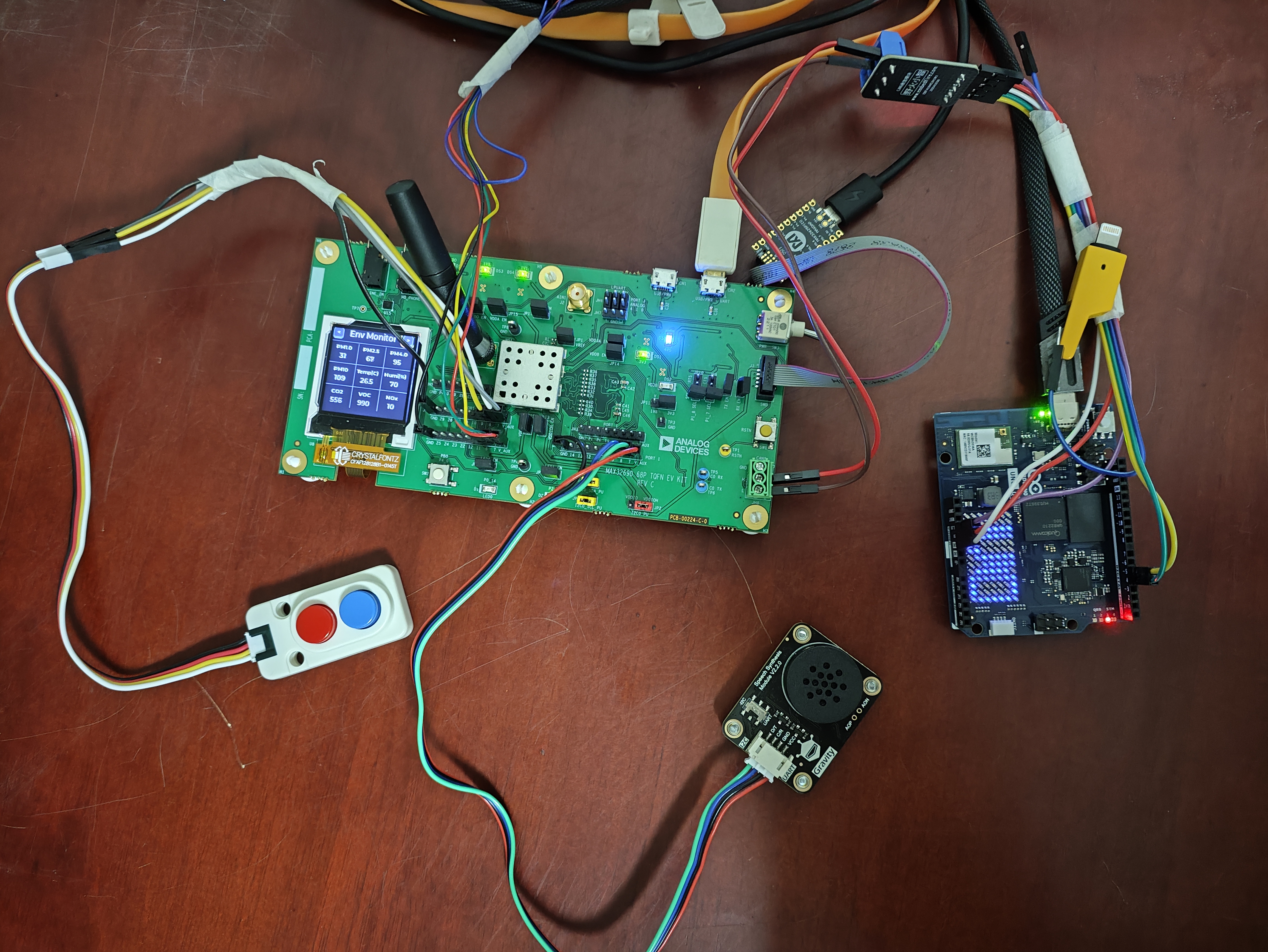

开发板与外设模块间均为杜邦线连接，无自绘 PCB。

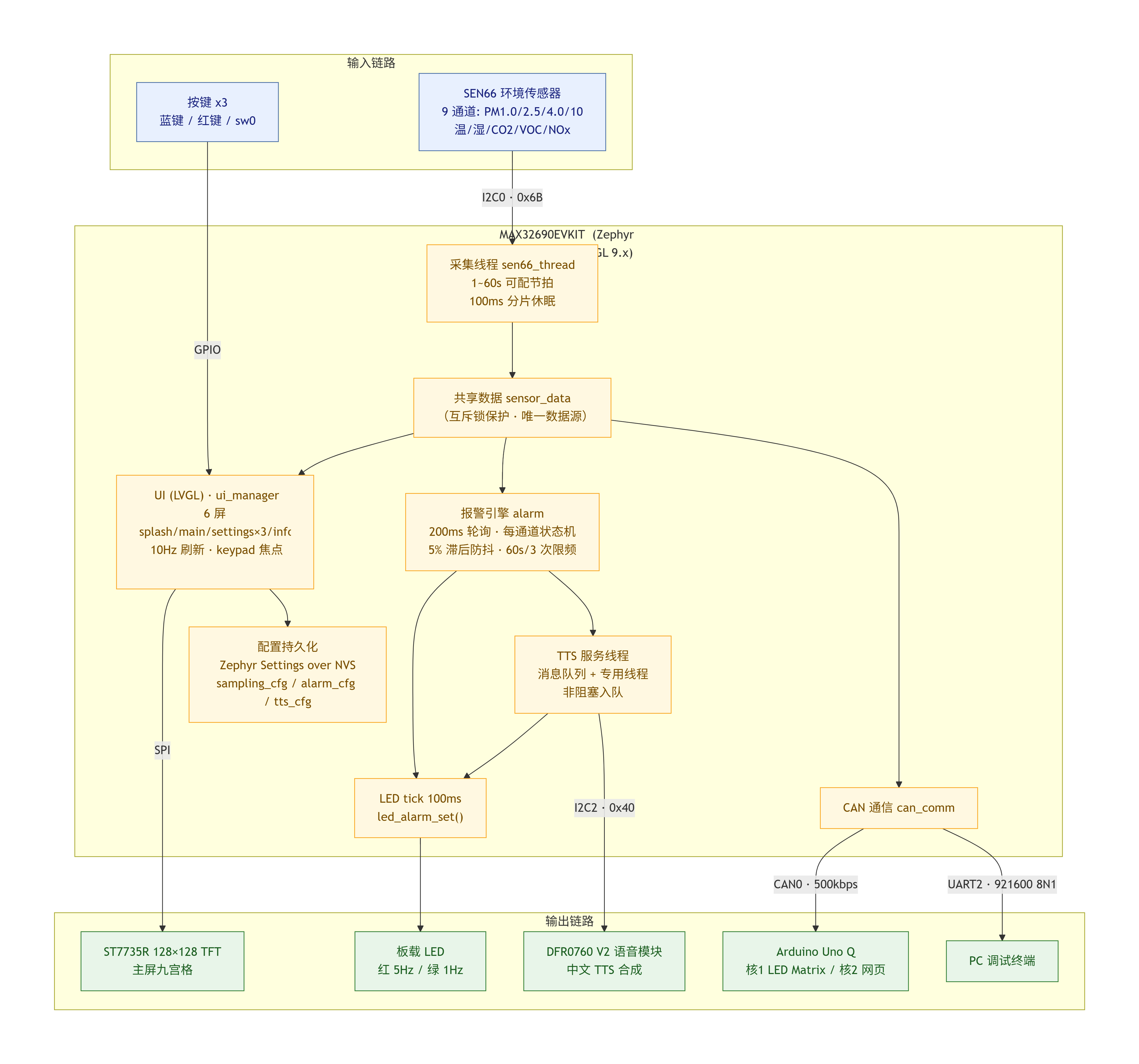

4. 方案框图 + 设计思路

方案框图解读：

• 系统核心：MAX32690EVKIT 主控板，运行 Zephyr RTOS v4.3.0 + LVGL 9.x；图中大方框内的采集线程、共享数据、报警引擎、TTS 服务、UI、CAN 通信均为板内并行线程/模块。
• 输入链路（2 路）：
• 传感器输入：SEN66 环境传感器经 I2C0（地址 0x6B）接入采集线程 sen66_thread，按 1~60s 可配置节拍读取 9 通道数据（PM1.0/PM2.5/PM4.0/PM10、温度、湿度、CO2、VOC、NOx），每周期写入共享数据区 sensor_data（互斥锁保护）；
• 按键输入：3 个物理按键（蓝键/红键/sw0）经 GPIO 映射为 LVGL keypad，向 UI 提供焦点移动与 ENTER 确认。
• 数据中枢：sensor_data 是全系统唯一数据源，显示、报警、CAN 三路消费者均从中读取最近一次有效采样，彼此解耦。
• 输出链路（3 路并行）：

1. 本地显示：UI（LVGL，6 个屏幕）以 10Hz 读取数据，经 SPI 驱动 ST7735R 128x128 TFT 彩屏，主屏以九宫格实时刷新 9 通道数据；
2. 声光报警：报警引擎 alarm 以 200ms 轮询共享数据（保证 1 秒内反应），超阈值时驱动板载 LED（报警红 5Hz / 正常绿 1Hz），同时将播报文本入队 TTS 服务线程，经 I2C2（地址 0x40）发往 DFR0760 V2 完成中文语音合成；

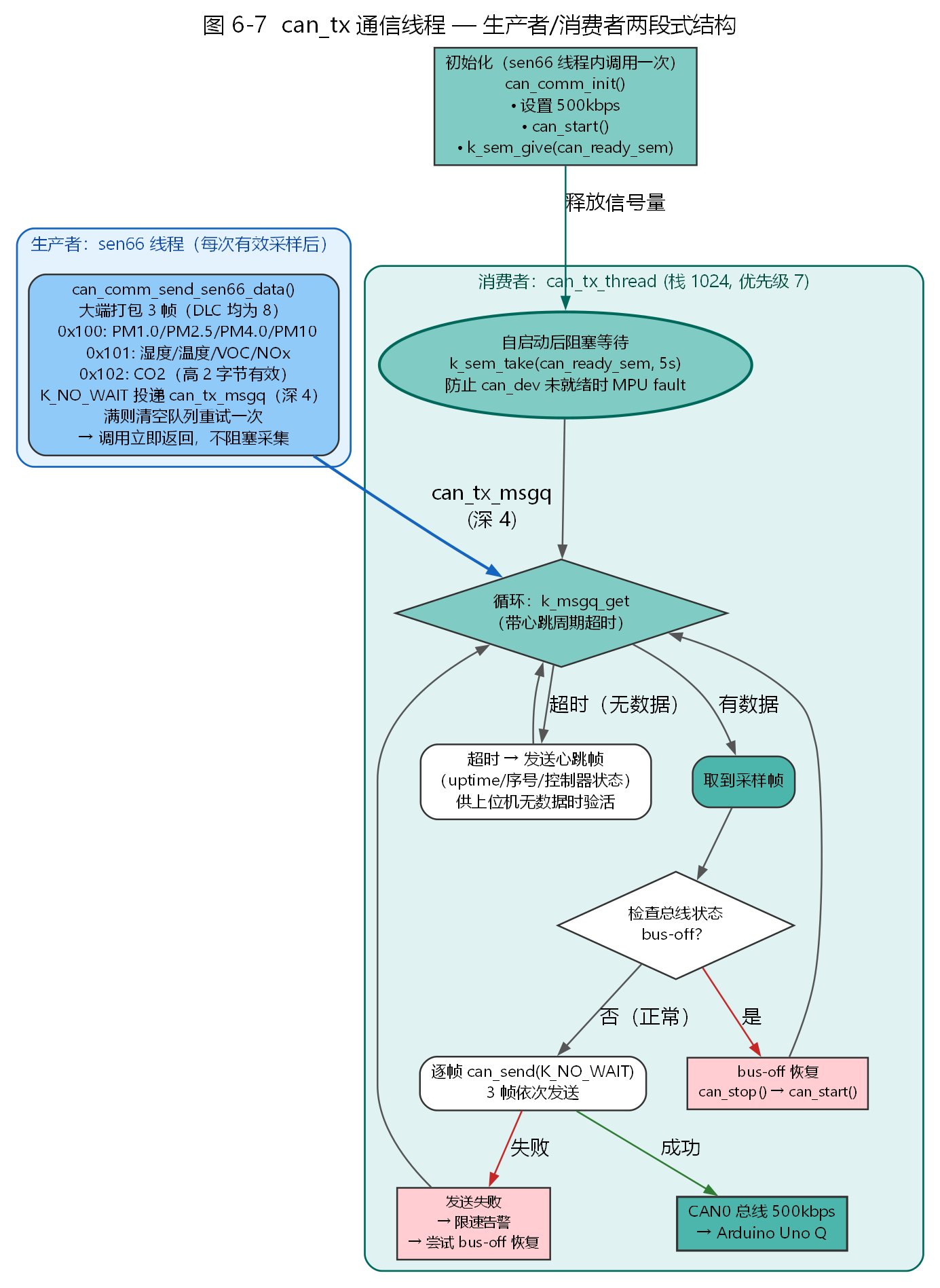

3. 对外通信：CAN 通信 can_comm 将周期数据帧经 CAN0 总线（500kbps）发往 Arduino Uno Q；Uno Q 双核并行运行——功能 1 在 LED Matrix 上滚动展示环境数据，功能 2 通过网页显示实时传感器数据与历史曲线。

• 配置持久化：UI 中的采样周期、报警阈值、TTS（音量/语速/场景）设置统一经 Zephyr Settings 存入 NVS flash，断电保持、重启生效。
• 调试通道：UART2（921600 8N1）独立于业务链路，将 Zephyr 分级日志输出到 PC 调试终端。

设计思路：

1. 单数据源：sensor_data 模块以互斥锁保护最近一次有效采样，采集/显示/报警/CAN 各线程全部读它，天然解耦；
2. 节拍式采样：采样周期（1~60s）修改后以 100ms 分片休眠，最迟 100ms 生效；历史记录按"每满 60 秒一条"统计，与周期解耦；
3. 报警引擎独立线程：200ms 轮询共享数据保证 1 秒反应；每通道独立状态机（触发 >阈值、解除 <阈值-5% 滞后防抖）；类型合并播报（单参数报数值、多参数合并"建议通风"）；重复限次用 3 槽环形时间戳实现 60s 滑动窗口最多 3 次、间隔 ≥20s；
4. 服务化外设：TTS 是"消息队列 + 专用线程"的播报服务，调用方非阻塞入队（满则丢弃），播放耗时互不影响；LED 状态灯由 100ms tick 驱动，led_alarm_set() 原子切换；
5. 配置全持久化：采样周期（sampling_cfg）、6 项阈值（alarm_cfg，树 thr/*）、TTS 设置（tts_cfg，树 tts/*）统一走 Zephyr Settings over NVS，断电保持；
6. UI 统一框架：ui_manager 管理屏幕注册/切换/100ms 刷新分发，6 个屏幕（splash/main/settings×3 子页/info）各自实现 build/on_enter/refresh 三接口；物理 3 键映射为 LVGL keypad，焦点顺序与视觉一致（自上而下、从左到右）。

5. 原理图、PCB 设计

本项目全部基于官方评估板与成品模块搭建，模块间以杜邦线互连，无自绘原理图与 PCB。主控占用的硬件资源（引脚 / 总线 / 跳线 / 存储分区）罗列如下。

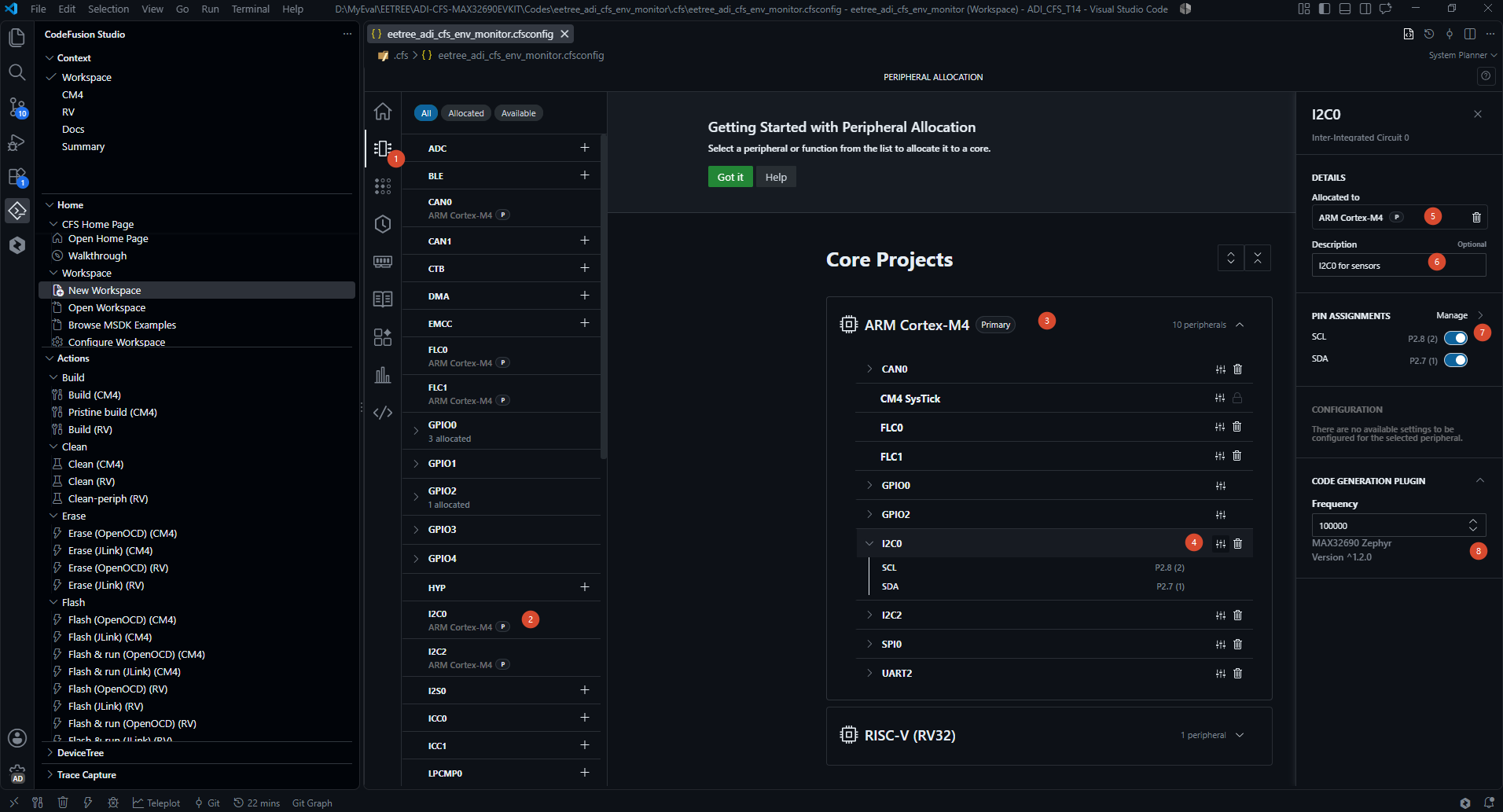

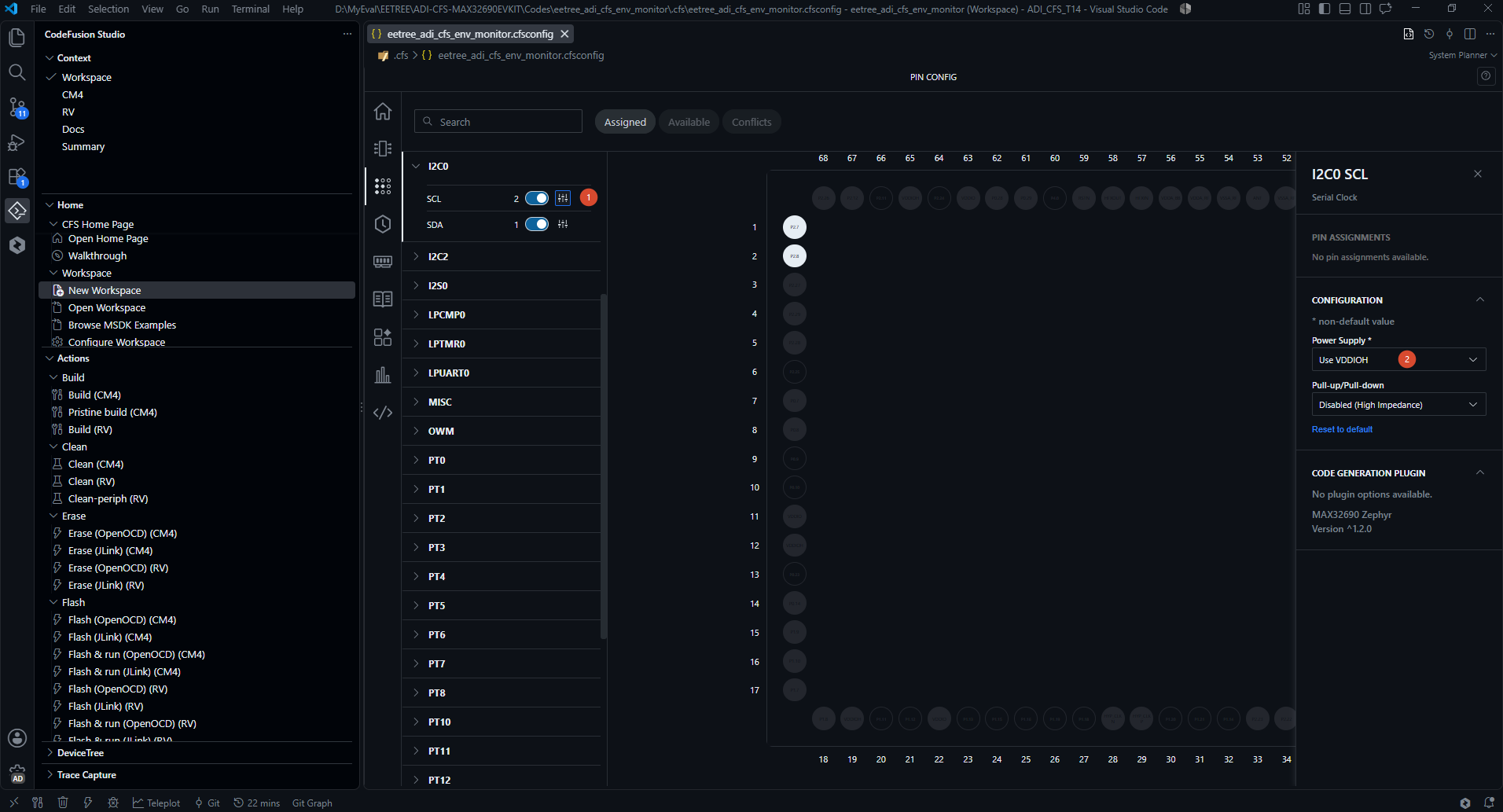

5.1 引脚与总线资源分配

5.2 跳线与硬件配置要点

• JP9 / JP10：必须拨到非 Codec 位置，否则 P1.7/P1.8 被板载音频编解码器占用，I2C2 上的 DFR0760 V2 无法通信；
• CAN 管脚电源域：P2.22/P2.23 在设备树中显式配置 power-source = <MAX32_VSEL_VDDIO>，与 CAN 收发器 IO 电平一致；

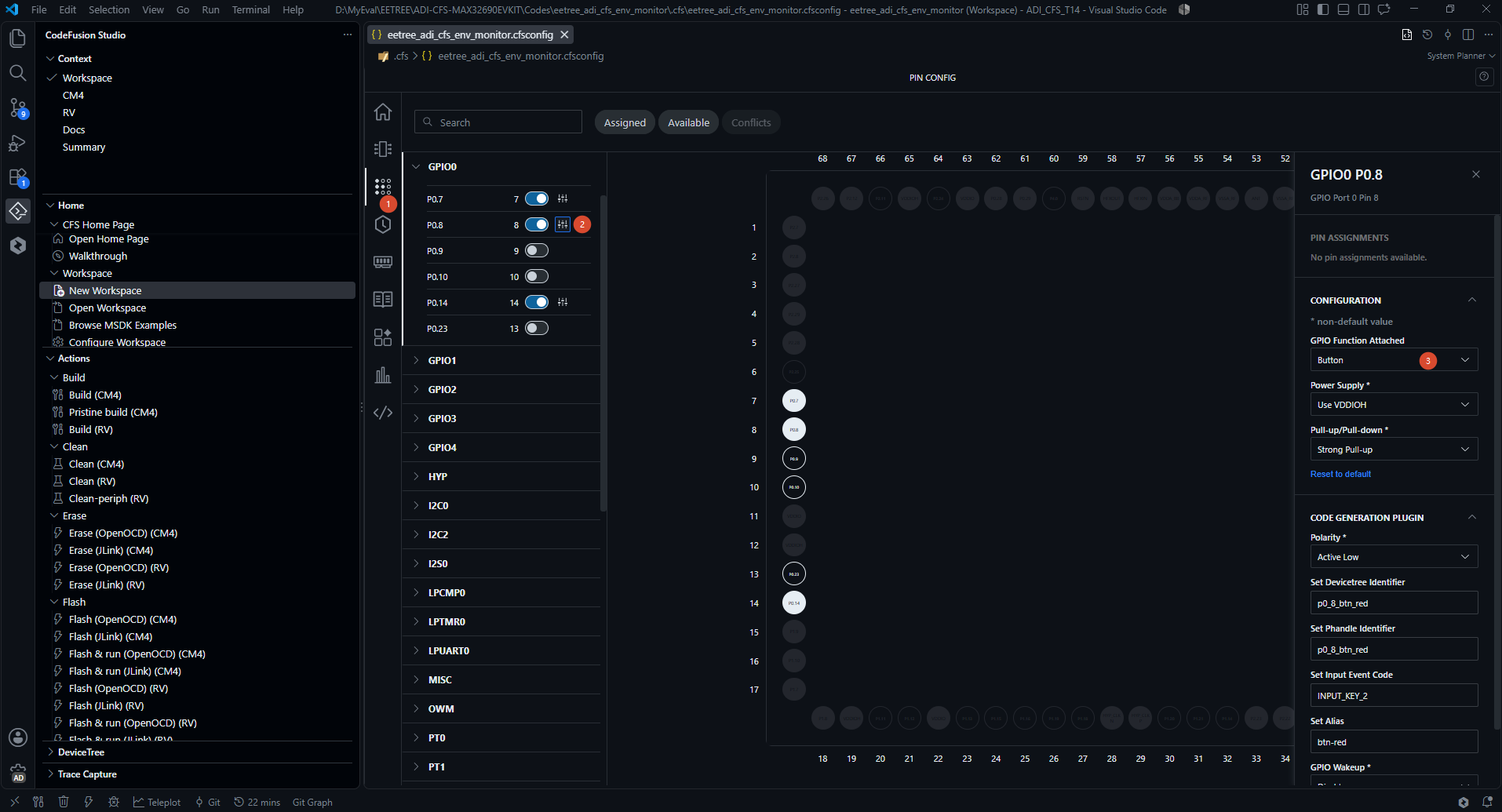

• 外接按键：蓝/红双键为 M5 成品模块，信号脚接 P0.7/P0.8，依赖主控内部上拉（低电平有效），软件侧 gpio-keys 驱动自带 30ms 消抖；

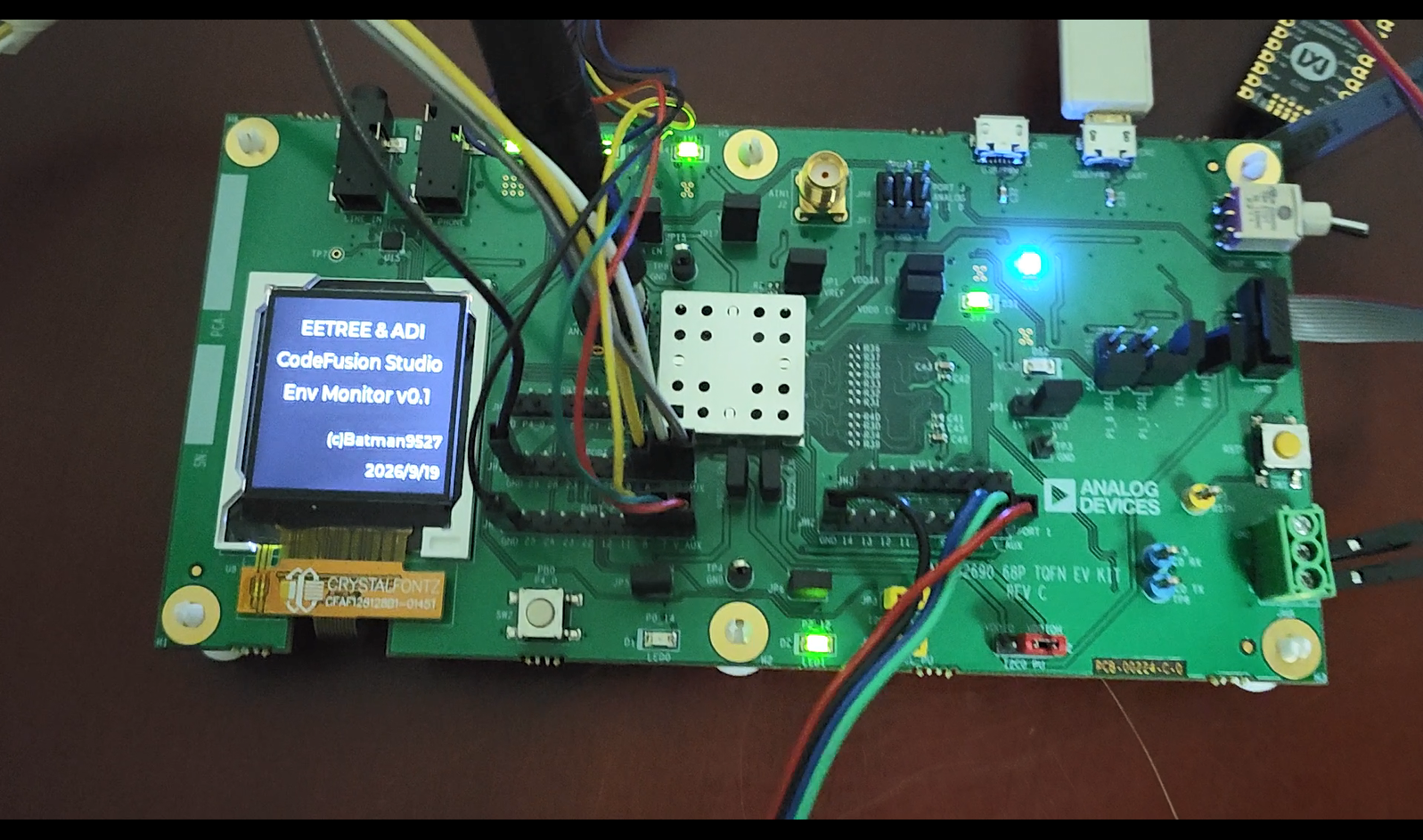

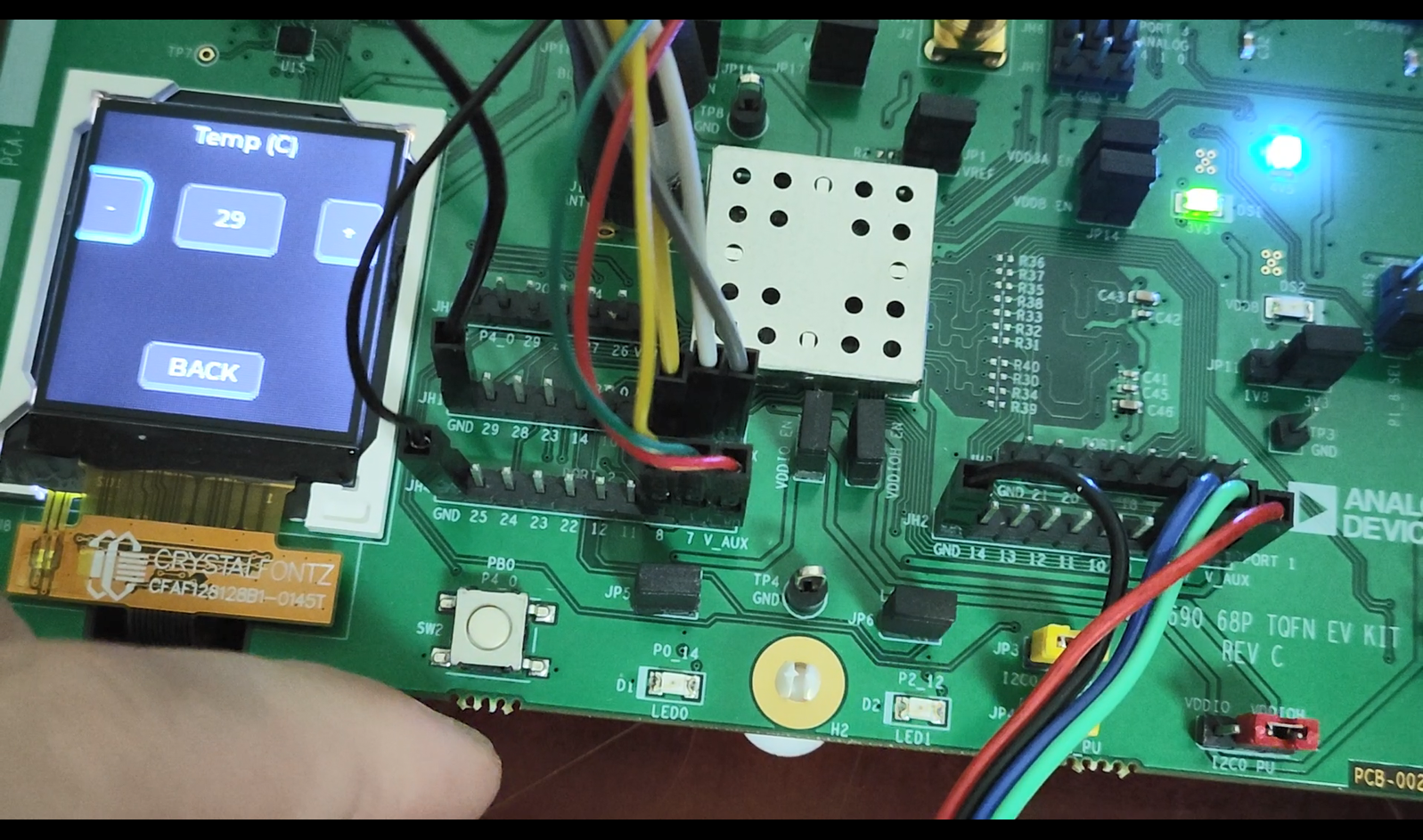

• TFT 显示屏：为评估板板载器件（Crystalfontz CFAF128128B1-0145T，ST7735R 或兼容控制器），经板上排线连接，framebuffer 保持 130x132 覆盖整个 GRAM，UI 内容限定在 128x128 可视区内；
• 调试接口：板载 10-pin SWD 用于烧录与断点调试，UART2 单独承担运行日志输出。

5.3 片内存储资源划分

MAX32690 片内 3MB flash 与 CM4 可用 SRAM 的划分如下（设备树 overlay 配置）：

6. 软件流程图 + 调试软件说明 + 关键代码说明

此项目由两个主板构成，MAX32690EVKIT + Arduino Uno Q。

1. 主要工作在 MAX32690EVKIT，传感器数据采集、警报判断、声光报警都在这个主控；

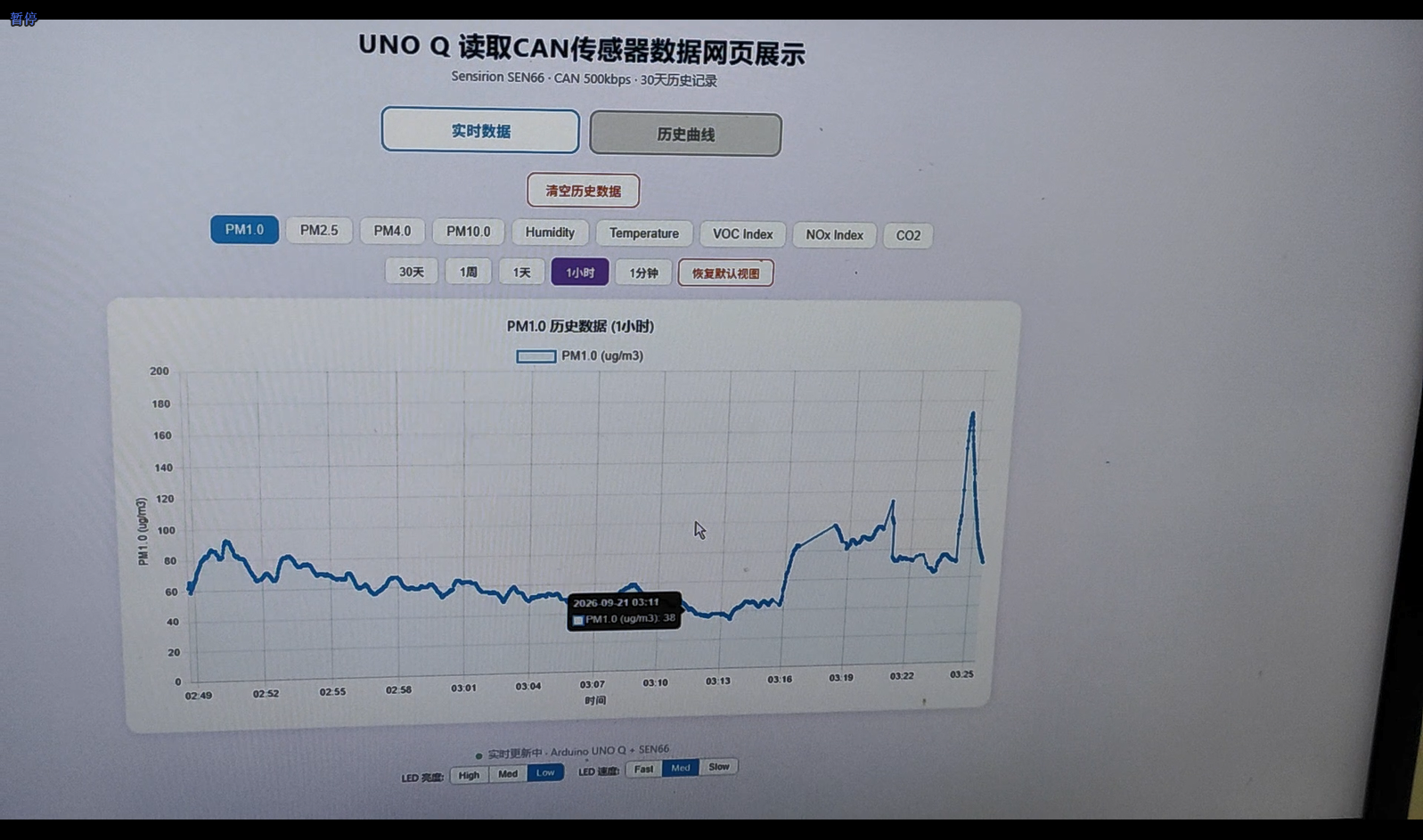

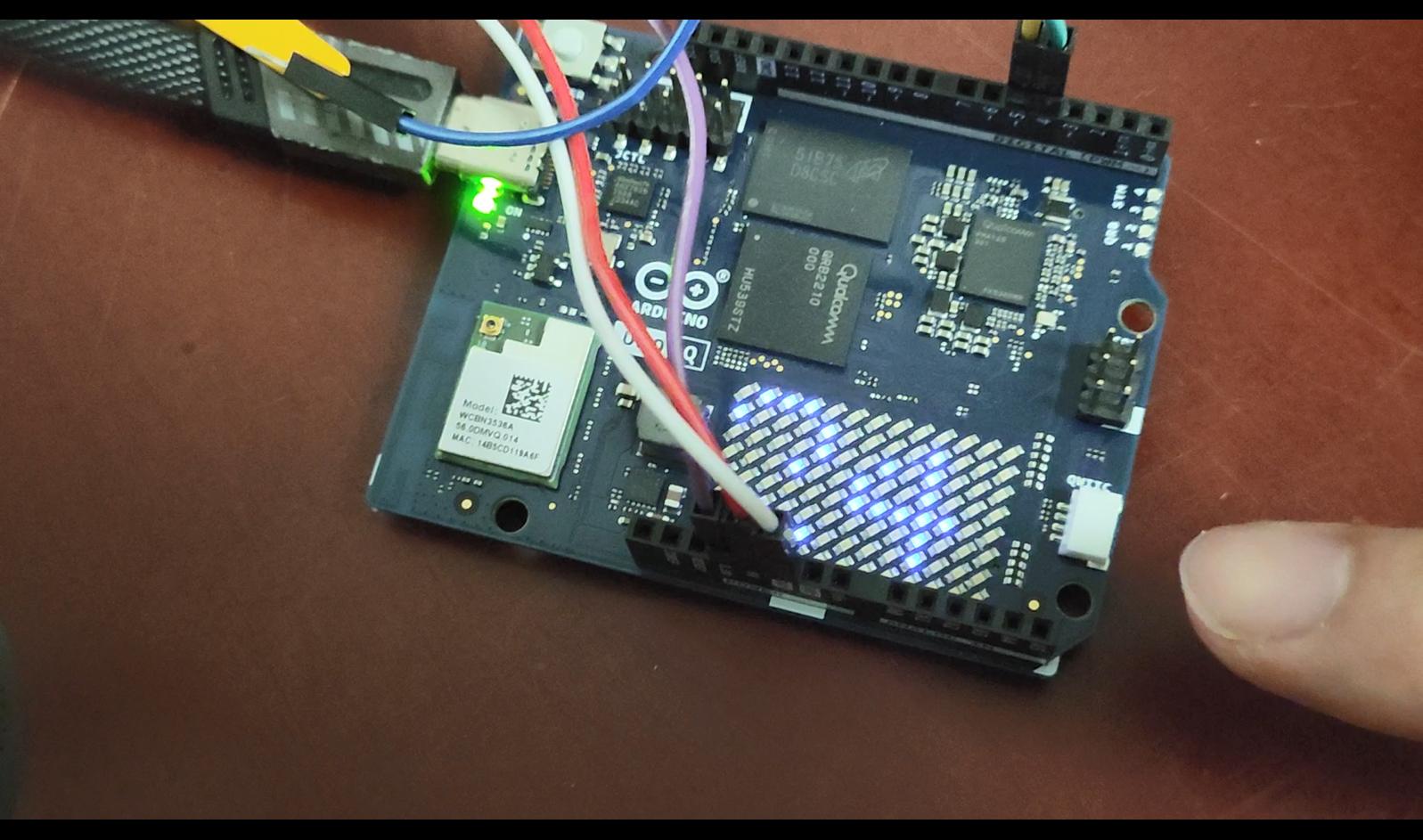

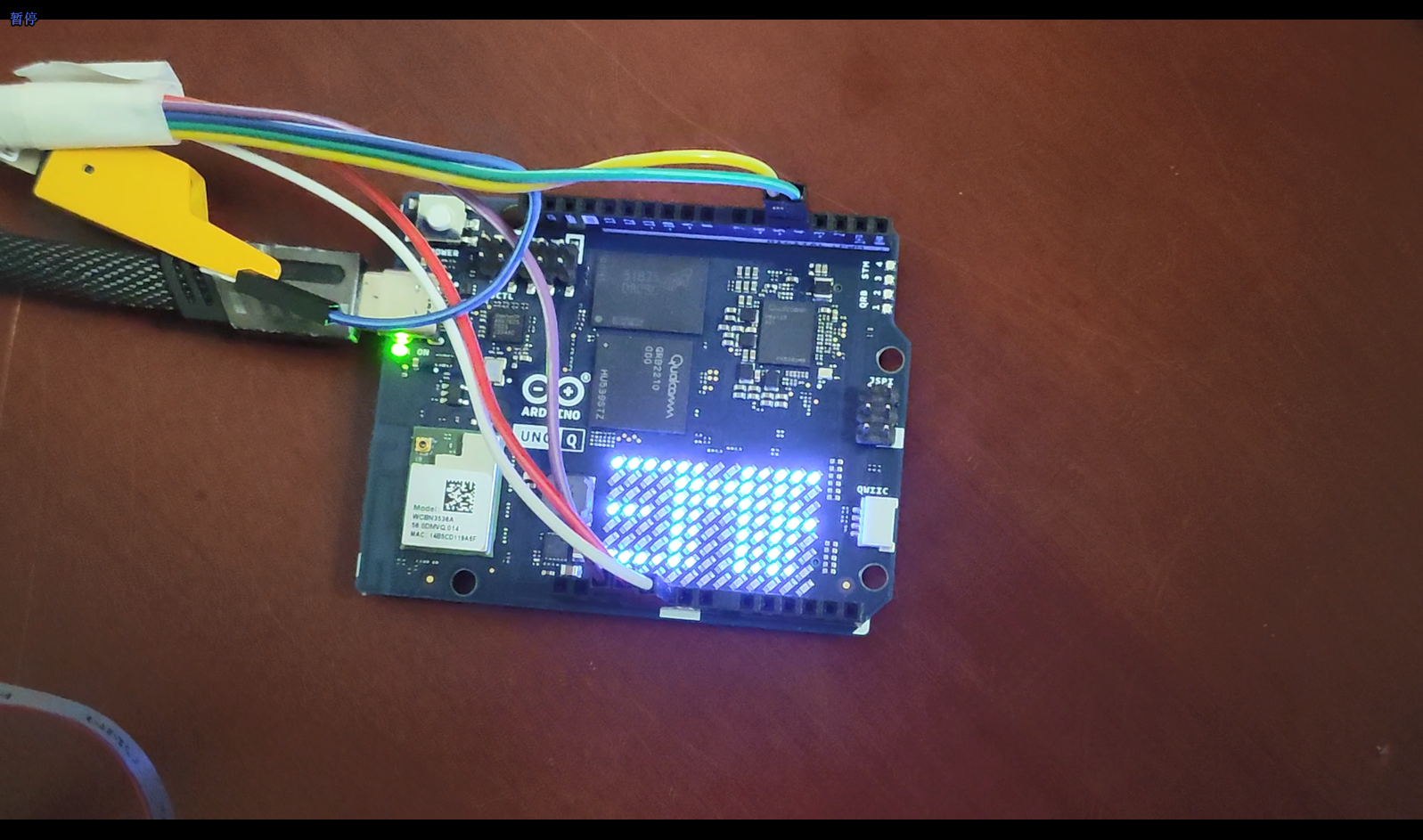

2. Arduino UNO Q 通过CAN接收 MAX32690EVKIT 发送的9项传感器数据，解析，在 Led Matrix 滚动展示，并建立网页，在网页端显示实时数据和历史曲线；【本文不展开讲解】

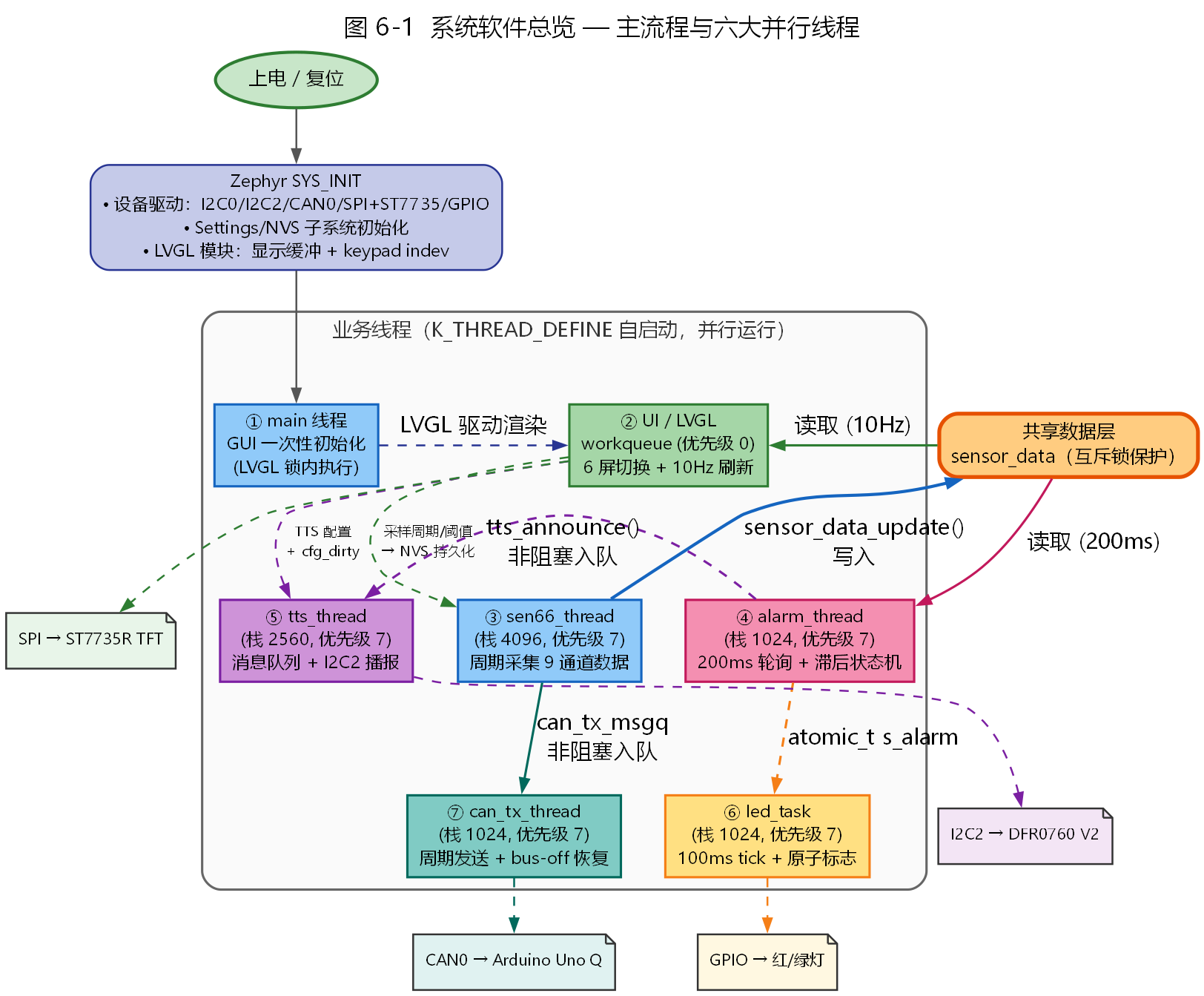

6.1 系统总览流程图

总览说明： 系统基于 Zephyr RTOS，采用多线程并行架构。上电后经 SYS_INIT 阶段完成驱动与子系统初始化，main 线程仅负责一次性 GUI 初始化，随后进入空循环。六大业务线程（UI/LVGL、sen66 采集、alarm 报警、tts 播报、led 状态灯、can_tx 通信）由 K_THREAD_DEFINE 在内核启动时自启动，通过共享数据层 sensor_data 与消息队列解耦。sensor_data 是全系统唯一数据源，sen66 线程写入，UI、alarm、CAN 三路消费者从中读取。

6.2 各线程详细流程图

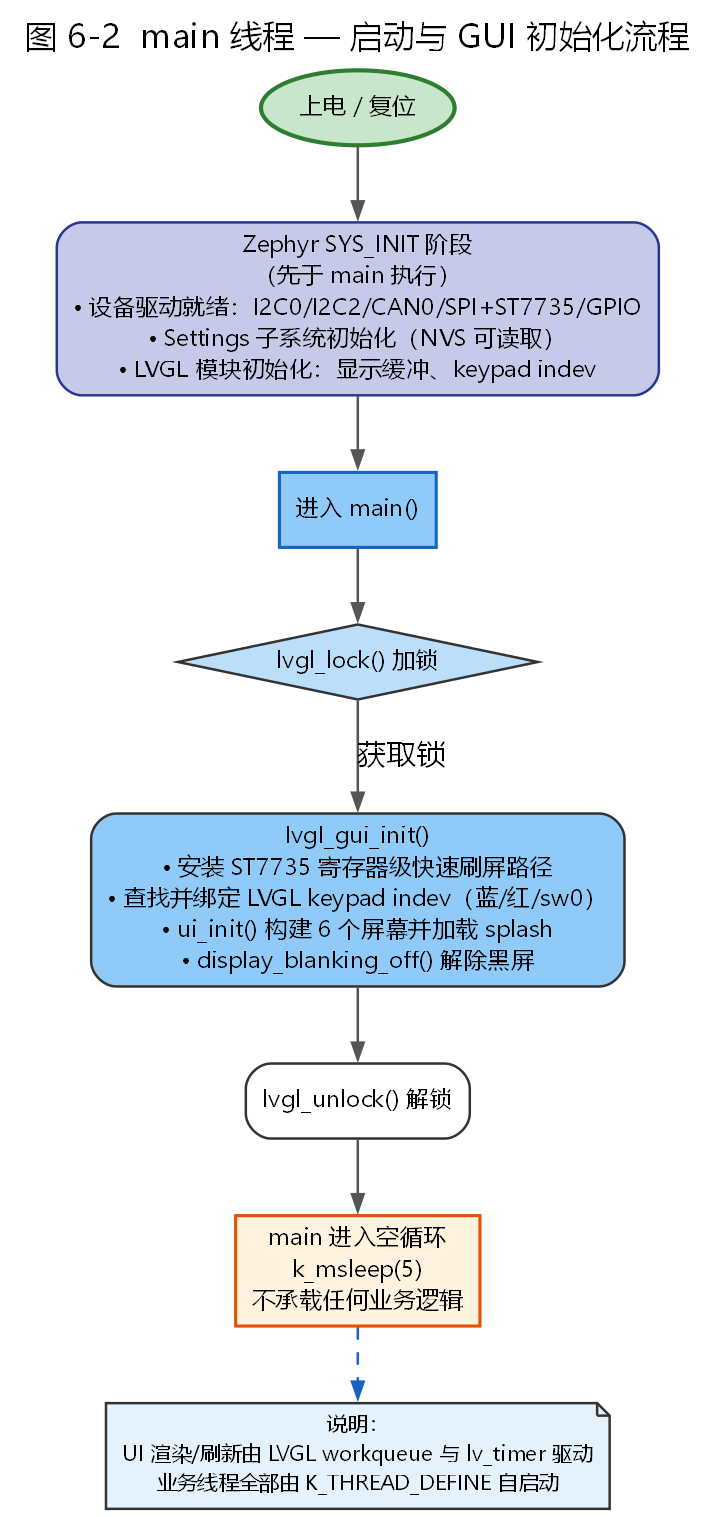

6.2.1 main 线程

流程解说： main 线程仅承担一次性 GUI 初始化职责。Zephyr LVGL 模块在 APPLICATION SYS_INIT 阶段（先于 main）已完成 LVGL 与 keypad indev 初始化，因此 main 中直接调用 lvgl_gui_init() 构建 6 个屏幕并加载 splash、解除黑屏。完成后进入 5ms 空循环，不承载任何业务逻辑。UI 渲染与刷新完全由 LVGL workqueue（优先级 0）和 lv_timer 驱动。

线程主体代码（CM4/src/main.c）：

int main(void)
{
	/* LVGL (and its button-input indev) are initialized by the Zephyr LVGL
	 * module at the APPLICATION SYS_INIT level, which runs before main(),
	 * so it is safe to build the GUI here. */
	lvgl_gui_init();

	while (1) {
		k_sleep(K_MSEC(5));
	}

	return 0;
}

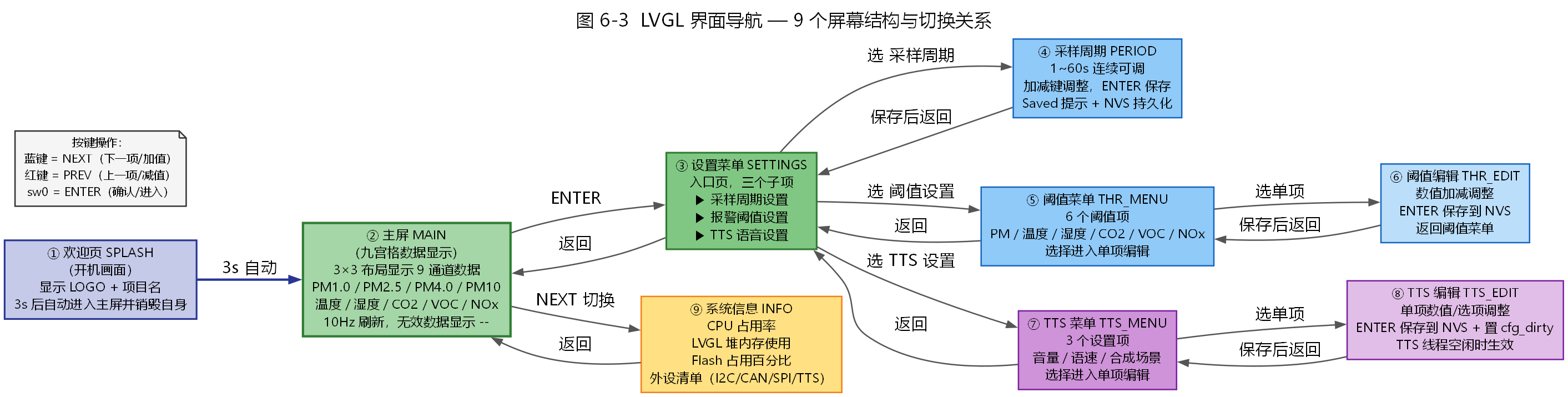

6.2.2 LVGL 界面（9 个屏幕）

界面总览： UI 基于 LVGL 9.x，通过 ui_manager 统一管理 9 个屏幕的注册、切换与刷新。每个屏幕实现 struct ui_screen_api { build / on_enter / refresh } 三接口，100ms 定时器统一分发刷新事件。物理 3 键（蓝=NEXT、红=PREV、sw0=ENTER）映射为 LVGL keypad，焦点顺序自上而下、从左到右。

9 个屏幕一览：

关键代码（CM4/src/ui/ui_manager.h — 屏幕 ID 定义）：

typedef enum {
    UI_SCREEN_SPLASH = 0,   /* 欢迎页，3s 自动进入 MAIN 并销毁 */
    UI_SCREEN_MAIN,         /* 传感器数据主屏 */
    UI_SCREEN_SETTINGS,     /* 设置菜单 */
    UI_SCREEN_PERIOD,       /* 采样周期编辑 */
    UI_SCREEN_THR_MENU,     /* 阈值菜单 */
    UI_SCREEN_THR_EDIT,     /* 阈值编辑 */
    UI_SCREEN_TTS_MENU,     /* TTS 设置菜单（音量/语速/合成场景） */
    UI_SCREEN_TTS_EDIT,     /* TTS 单项编辑 */

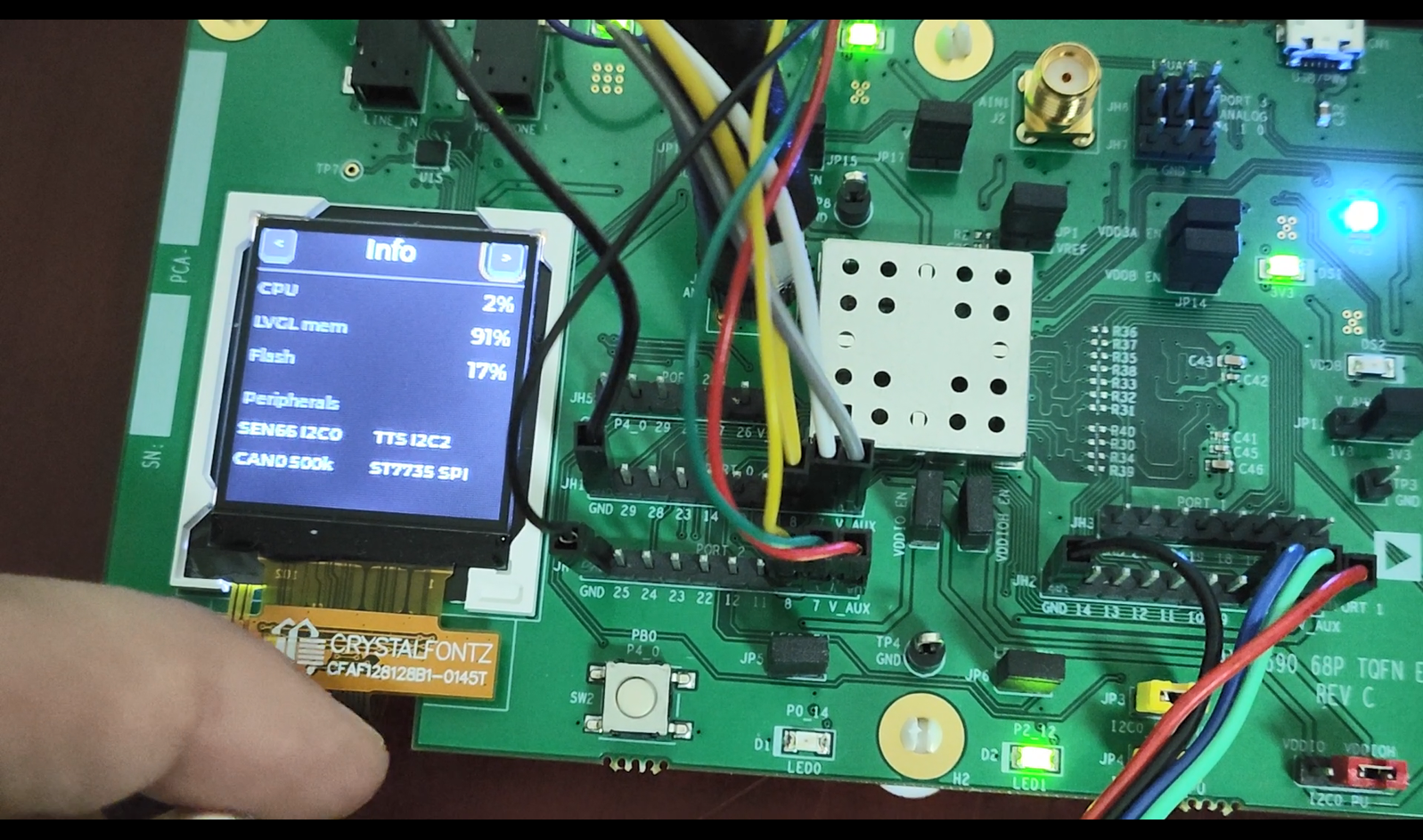

    UI_SCREEN_INFO,         /* 系统信息页 */
    UI_SCREEN_COUNT,
} ui_screen_id_t;

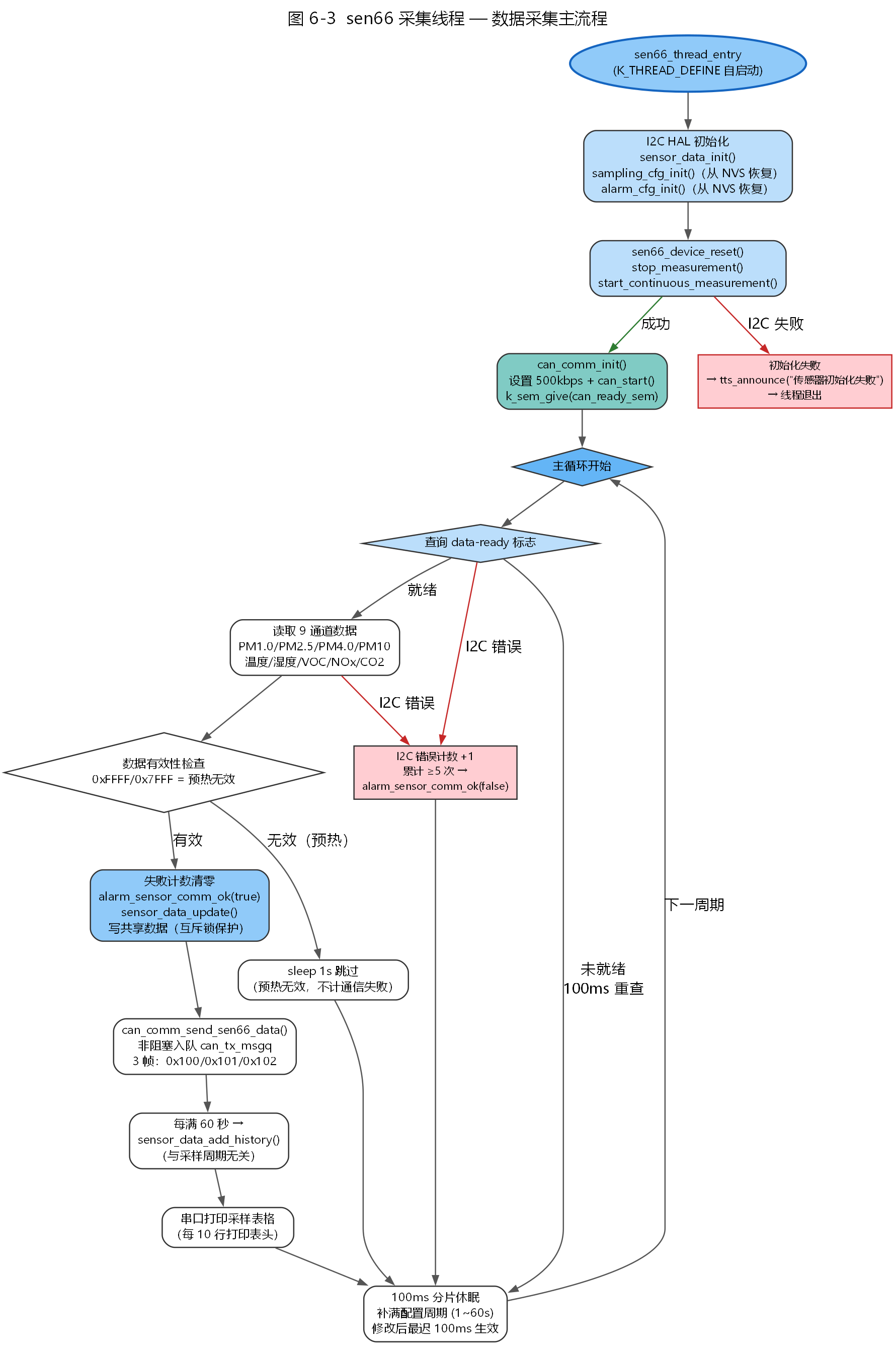

6.2.3 sen66 采集线程

流程解说： sen66 线程是系统数据源头。初始化阶段依次完成 I2C HAL 初始化、共享数据/采样配置/报警配置从 NVS 恢复、SEN66 复位与连续测量启动、CAN 控制器初始化并释放 can_ready_sem。主循环以 100ms 分片休眠实现 1~60s 可配置节拍，查询 data-ready 标志后读取 9 通道数据，经有效性检查（0xFFFF/0x7FFF 为预热无效）后写入共享数据区，同时非阻塞投递 CAN 发送队列。每满 60 秒追加一条历史记录（与采样周期解耦）。I2C 错误累计 ≥5 次才上报通信异常，避免瞬时抖动误报。

线程主体代码（CM4/src/sen66_thread.c — sen66_thread_entry 完整主循环）：

void sen66_thread_entry(void *p1, void *p2, void *p3)
{
	int16_t error = NO_ERROR;
	uint8_t padding = 0;
	bool data_ready = false;
	uint16_t comm_fail_count = 0;

	sensirion_i2c_hal_init();
	sen66_init(SEN66_I2C_ADDR_6B);

	/* sensor_data 模块必须最先初始化：初始化失败分支会提前 return，
	 * 而报警线程/UI 仍在调用 sensor_data_get()（依赖互斥锁） */
	sensor_data_init();

	/* 从 flash 加载上次保存的采样周期（首次启动用默认 1s）与报警阈值 */
	sampling_cfg_init();
	alarm_cfg_init();

	error = sen66_device_reset();
	if (error != NO_ERROR) {
		LOG_ERR("sen66 device reset error: %i", error);
		(void)tts_announce("传感器初始化失败，请检查设备。");
		return;
	}

	/* Initialize the CAN bus for data transmission */
	if (can_comm_init() < 0) {
		LOG_ERR("CAN communication init failed, continuing without CAN");
	}

	sensirion_hal_sleep_us(1200000);
	/* ... 读序列号 ... */
	error = sen66_stop_measurement();
	/* ... 失败处理 ... */
	sensirion_hal_sleep_us(50000);
	error = sen66_start_continuous_measurement();
	/* ... 失败处理 ... */
	sensirion_hal_sleep_us(1000000);

	uint16_t pm1p0 = 0, pm2p5 = 0, pm4p0 = 0, pm10p0 = 0;
	int16_t humidity = 0, temperature = 0, voc_index = 0, nox_index = 0;
	uint16_t co2 = 0;
	uint16_t row_count = 0;
	int64_t last_history_tick = k_uptime_get();

	while (1) {
		int64_t cycle_start = k_uptime_get();

		/* 1. 查询 data-ready */
		data_ready = false;
		error = sen66_get_data_ready(&padding, &data_ready);
		if (error != NO_ERROR) {
			if (++comm_fail_count >= 5) {
				alarm_sensor_comm_ok(false);   /* 连续5次 → 通信异常 */
			}
			k_msleep(100);
			continue;
		}
		if (!data_ready) {
			k_msleep(100);
			continue;
		}

		/* 2. 读取 9 通道整数值 */
		error = sen66_read_measured_values_as_integers(
			&pm1p0, &pm2p5, &pm4p0, &pm10p0,
			&humidity, &temperature, &voc_index, &nox_index, &co2);
		if (error != NO_ERROR) {
			if (++comm_fail_count >= 5) alarm_sensor_comm_ok(false);
			continue;
		}

		/* 3. 有效性检查：0xFFFF/0x7FFF 为预热无效，不计通信失败 */
		if ((pm1p0 >= INVALID_UINT16_THRESHOLD) || ...) {
			k_msleep(1000);
			continue;
		}

		/* 4. 采样有效：清零失败计数 + 更新共享数据 */
		comm_fail_count = 0;
		alarm_sensor_comm_ok(true);
		m_sensor_data.pm1_0 = pm1p0;
		m_sensor_data.pm2_5 = pm2p5;
		/* ... 其余字段 ... */
		m_sensor_data.valid = true;
		sensor_data_update(&m_sensor_data);

		/* 5. 非阻塞投递 CAN（3 帧：0x100 PM / 0x101 环境 / 0x102 CO2） */
		can_comm_send_sen66_data(pm1p0, pm2p5, pm4p0, pm10p0,
			humidity, temperature, voc_index, nox_index, co2);

		/* 6. 每满 60 秒 → 历史记录（时间基准，与采样周期无关） */
		if (k_uptime_get() - last_history_tick >= 60000) {
			sensor_data_add_history(&m_sensor_data);
			last_history_tick = k_uptime_get();
		}

		/* 7. 串口打印表格（每 10 行打表头） */
		/* ... LOG_INF 打印 ... */
		row_count++;

		/* 8. 100ms 分片休眠补满配置周期，修改后最迟 100ms 生效 */
		while (k_uptime_get() - cycle_start <
		       sampling_cfg_get_period_ms()) {
			k_msleep(100);
		}
	}
}

补充关键代码 — 100ms 分片休眠逻辑：

		/* 按配置的采样周期补满本拍剩余时间（100ms 分片休眠，
		 * 周期被修改后最迟 100ms 内生效）。 */
		while (k_uptime_get() - cycle_start <
		       sampling_cfg_get_period_ms()) {
			k_msleep(100);
		}

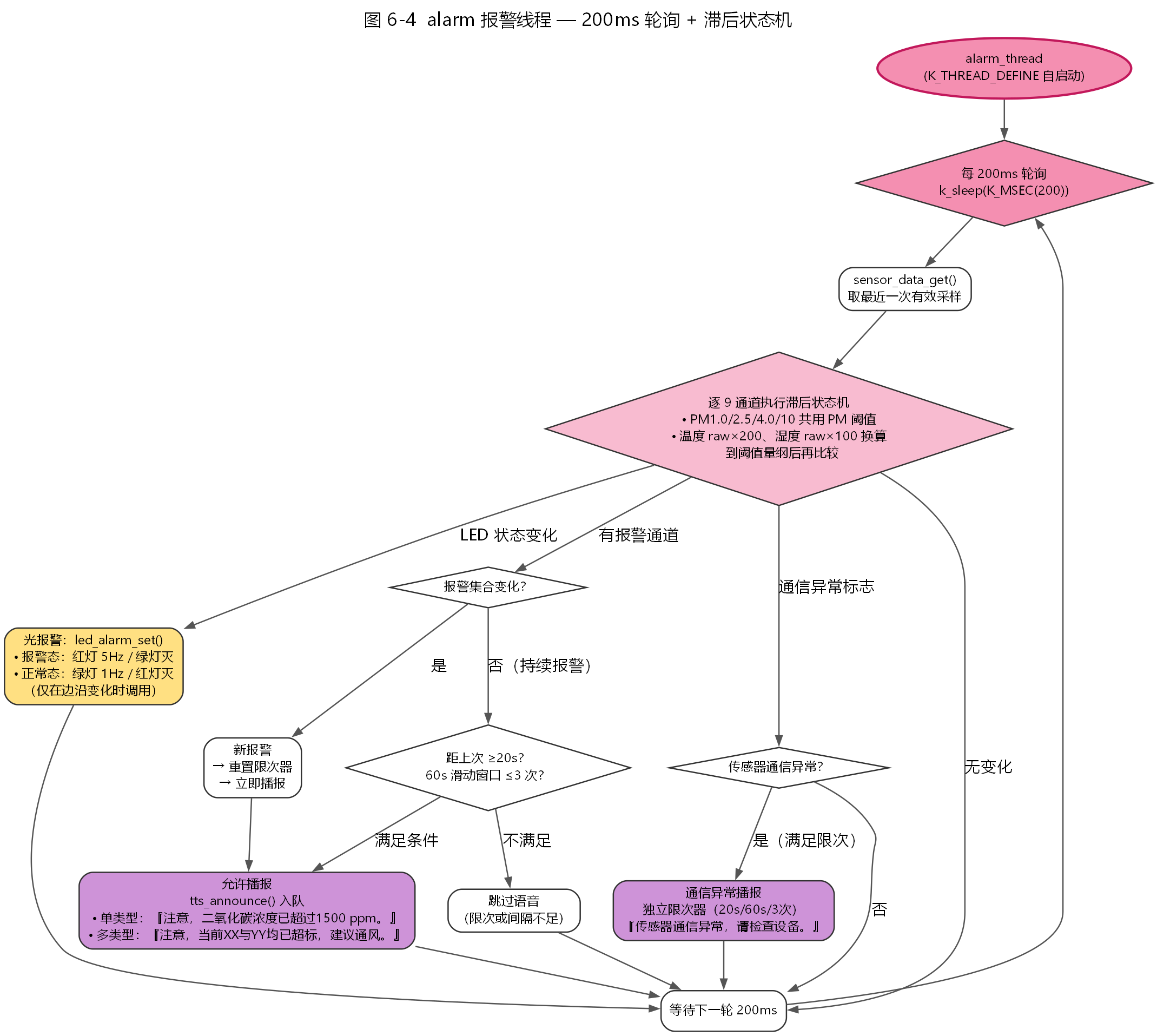

6.2.4 alarm 报警线程

流程解说： alarm 线程以 200ms 固定节拍轮询共享数据，保证从异常数据出现到报警触发的链路延迟远小于 1 秒。每通道独立滞后状态机（触发 >阈值、解除 <阈值×95%）防止数值在阈值附近抖动反复触发。光报警通过 led_alarm_set() 原子切换 LED 状态，仅在边沿变化时调用。语音报警采用 60s 滑动窗口限 3 次、最小间隔 20s 的防骚扰策略，单参数报具体数值、多参数合并播报"建议通风"。传感器通信异常使用独立限次器，文案为"传感器通信异常，请检查设备。"

线程主体代码（CM4/src/alarm.c — alarm_thread_entry 完整轮询主循环）：

static void alarm_thread_entry(void *p1, void *p2, void *p3)
{
	struct limiter val_lim;      /* 数值报警限次器 */
	struct limiter comm_lim;     /* 通信异常限次器 */
	uint8_t last_set = 0;        /* 上一轮报警类型集合 */
	bool led_alarm = false;      /* LED 状态缓存（边沿检测） */
	bool comm_bad_announced = false;

	ARG_UNUSED(p1);
	ARG_UNUSED(p2);
	ARG_UNUSED(p3);

	LOG_INF("Alarm engine started (poll %u ms)", (unsigned int)ALARM_POLL_MS);

	limiter_reset(&val_lim);
	limiter_reset(&comm_lim);

	while (1) {
		int64_t now = k_uptime_get();
		struct sensor_data data;
		uint8_t cur = 0;
		bool comm_bad = atomic_get(&s_comm_ok) == 0;

		/* ① 逐通道滞后状态机（有有效采样时） */
		if (sensor_data_get(&data) == 0) {
			for (int ch = 0; ch < CH_COUNT; ch++) {
				int32_t v = ch_value(ch, &data);
				int32_t thr =
					(int32_t)alarm_cfg_get(ch_cfg[ch].thr_id) *
					ch_cfg[ch].scale;
				int32_t clear = thr * CLEAR_MARGIN_NUM /
						CLEAR_MARGIN_DEN;

				if (!ch_alarming[ch]) {
					if (v > thr) ch_alarming[ch] = true;   /* 触发 */
				} else if (v < clear) {
					ch_alarming[ch] = false;               /* 解除 */
				}

				if (ch_alarming[ch]) {
					cur |= BIT(ch_type[ch]);   /* 聚合为语音类型 */
				}
			}
		}

		/* ② 光报警：数值报警 或 通信异常 → 红灯；仅边沿变化时切换 */
		bool want_alarm = (cur != 0U) || comm_bad;

		if (want_alarm != led_alarm) {
			led_alarm_set(want_alarm);
			led_alarm = want_alarm;
		}

		/* ③ 语音报警（数值）：新集合立即播报，同集合 20s 重复，60s 限 3 次 */
		if (cur != 0U) {
			if (cur != last_set) {
				limiter_reset(&val_lim);
				if (limiter_allow(&val_lim, now)) announce_types(cur);
				last_set = cur;
			} else if (now - val_lim.last >= REPEAT_INTERVAL_MS) {
				if (limiter_allow(&val_lim, now)) announce_types(cur);
			}
		} else {
			last_set = 0;
			limiter_reset(&val_lim);
		}

		/* ④ 通信异常语音：独立限次器，同一策略 */
		if (comm_bad) {
			if ((!comm_bad_announced ||
			     now - comm_lim.last >= REPEAT_INTERVAL_MS) &&
			    limiter_allow(&comm_lim, now)) {
				(void)tts_announce("传感器通信异常，请检查设备。");
			}
			comm_bad_announced = true;
		} else {
			comm_bad_announced = false;
			limiter_reset(&comm_lim);
		}

		k_msleep(ALARM_POLL_MS);   /* 200ms */
	}
}

补充关键代码 — 60s 滑动窗口限次器：

struct limiter {
	int64_t ticks[REPEAT_MAX_PER_WINDOW];   /* 最近 3 次触发时刻 */
	uint8_t idx;
	int64_t last;
};

static bool limiter_allow(struct limiter *l, int64_t now)
{
	int recent = 0;

	for (size_t i = 0; i < ARRAY_SIZE(l->ticks); i++) {
		if (l->ticks[i] != 0 && now - l->ticks[i] < REPEAT_WINDOW_MS) {
			recent++;
		}
	}

	if (recent >= REPEAT_MAX_PER_WINDOW) {
		return false;   /* 60s 窗口已满 3 次，拒绝 */
	}

	limiter_push(l, now);     /* 记录本次时刻 */
	return true;              /* 允许播报 */
}

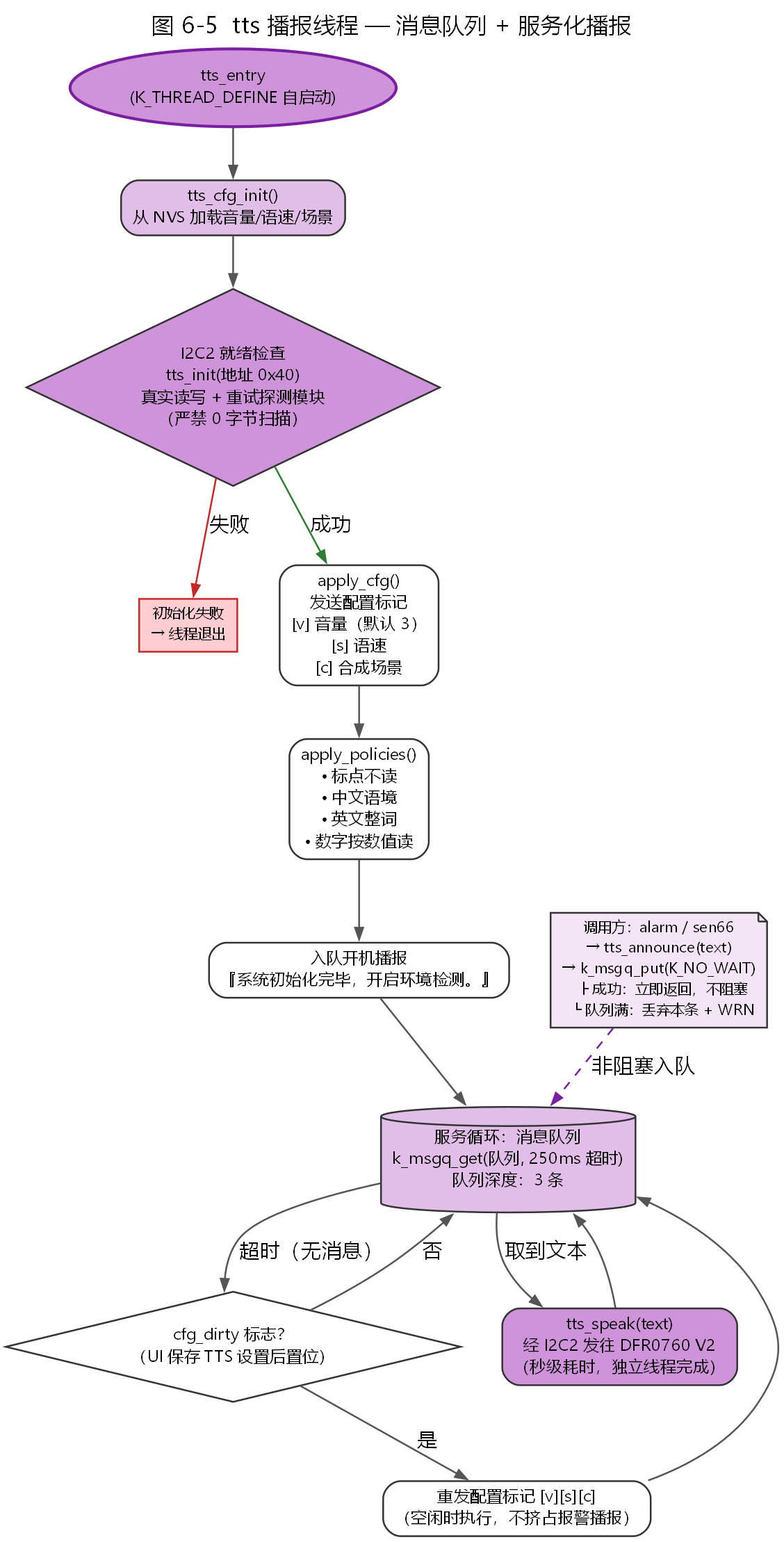

6.2.5 tts 播报线程

流程解说： TTS 被实现为"消息队列 + 专用线程"的播报服务，调用方（alarm、sen66）只需一次非阻塞入队 tts_announce()，语音播放（秒级耗时）完全在独立线程完成，不影响采样节拍与 1 秒报警响应。初始化阶段从 NVS 加载配置、通过真实读写探测 DFR0760 V2 模块（严禁 0 字节扫描，避免 MAX32 I2C 驱动挂死），发送音量/语速/场景标记与读法策略后入队开机播报。服务循环以 250ms 超时等待消息，超时时检查 cfg_dirty 脏标志——UI 保存 TTS 设置后置位，TTS 线程在空闲时重发配置标记，避免挤占报警播报窗口。队列深度 3，满则丢弃并告警。

线程主体代码（CM4/src/tts.c — tts_entry 完整服务循环）：

void tts_entry(void *p1, void *p2, void *p3)
{
	const struct device *i2c_dev = DEVICE_DT_GET(I2C2_NODE);
	struct tts speech;
	int ret;

	ARG_UNUSED(p1);
	ARG_UNUSED(p2);
	ARG_UNUSED(p3);
	LOG_INF("TTS service thread started");

	/* ① 加载 NVS 持久化的音量/语速/场景配置 */
	tts_cfg_init();

	if (!device_is_ready(i2c_dev)) {
		LOG_ERR("I2C2 is not ready");
		return;
	}

	/* ② 通过真实读写探测 DFR0760（严禁 0 字节扫描，MAX32 I2C 驱动会挂死） */
	LOG_INF("Initializing TTS device at address 0x%02x",
		(unsigned int)TTS_DEFAULT_I2C_ADDRESS);
	ret = tts_init(&speech, i2c_dev, TTS_DEFAULT_I2C_ADDRESS);
	if (ret != 0) {
		LOG_ERR("TTS initialization failed: %d", ret);
		return;
	}

	/* ③ 应用配置 + 固定读法策略（标点/语言/单词/数字） */
	apply_cfg(&speech);
	apply_policies(&speech);

	/* ④ 入队开机播报 */
	(void)tts_announce("系统初始化完毕，开启环境检测。");

	while (1) {
		struct tts_msg msg;

		/* 250ms 超时等待：空闲时可处理 cfg_dirty，不挤占报警播报 */
		ret = k_msgq_get(&tts_msgq, &msg, K_MSEC(250));

		/* 脏标志检查：UI 保存 TTS 设置后置位，空闲时重发配置 */
		if (atomic_cas(&s_cfg_dirty, 1, 0)) {
			apply_cfg(&speech);
		}

		if (ret != 0) {
			continue;    /* 超时，继续等待 */
		}

		/* 取到文本 → 经 I2C2 发往 DFR0760 V2（秒级耗时，独立线程完成） */
		LOG_INF("Speaking: %s", msg.text);
		ret = tts_speak(&speech, msg.text);
		if (ret != 0) {
			LOG_ERR("TTS speech operation failed: %d", ret);
		}
	}
}

补充关键代码 — 非阻塞播报接口（调用方使用）：

int tts_announce(const char *text)
{
	struct tts_msg msg;
	size_t len;
	int ret;

	if (text == NULL) return -EINVAL;

	len = strlen(text);
	if (len >= TTS_ANNOUNCE_MAX) {
		LOG_WRN("announcement too long (%zu bytes), dropped", len);
		return -EINVAL;
	}

	memcpy(msg.text, text, len + 1U);

	ret = k_msgq_put(&tts_msgq, &msg, K_NO_WAIT);
	if (ret != 0) {
		LOG_WRN("TTS queue full, dropped: %s", text);
		return -ENOMEM;
	}

	return 0;
}

6.2.6 led 线程

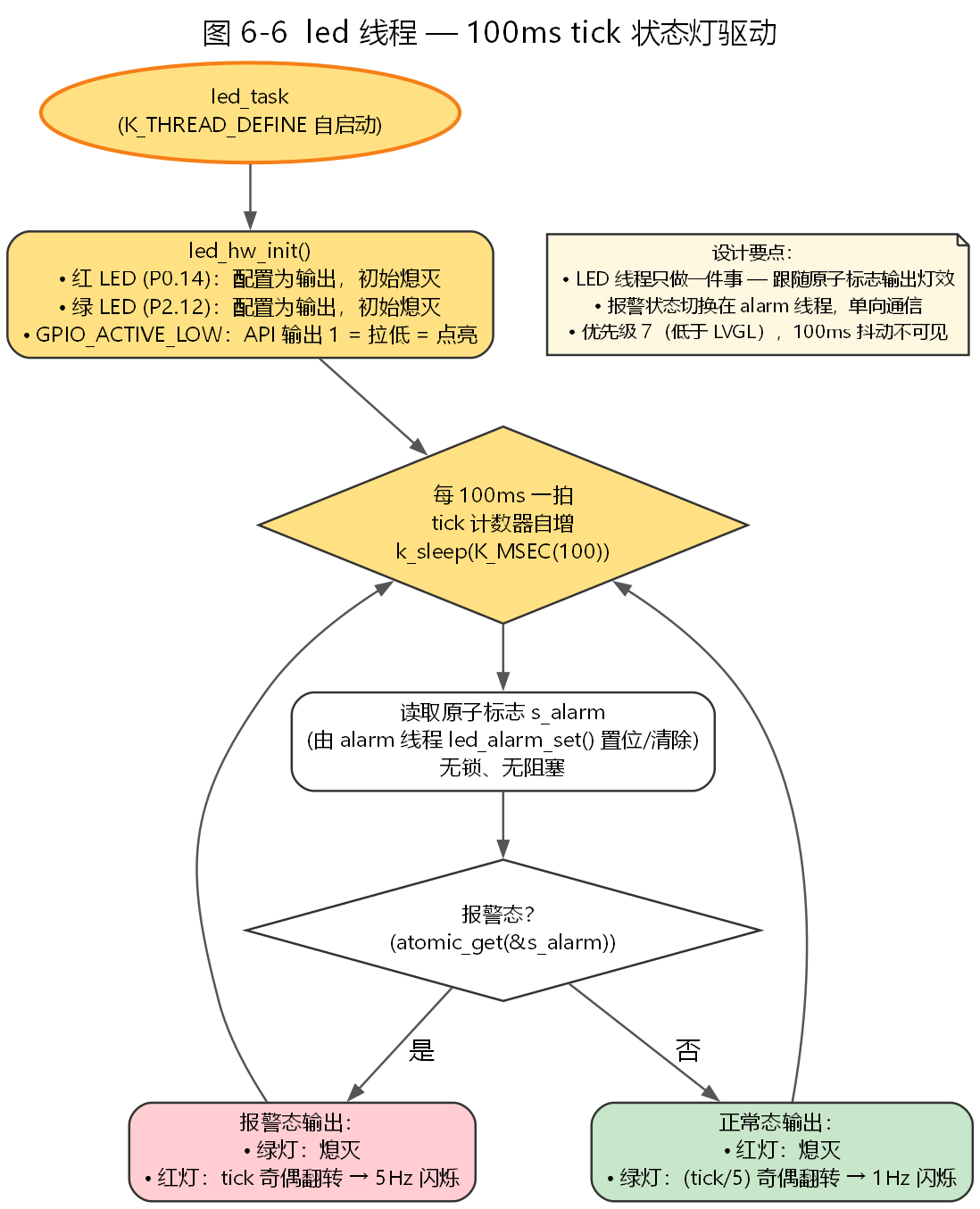

流程解说： led_task 是系统中最简单的线程，只做一件事——以 100ms 固定节拍读取原子标志 s_alarm，根据报警状态输出不同灯效。报警态下绿灯熄灭、红灯按 tick 奇偶翻转实现 5Hz 闪烁；正常态下红灯熄灭、绿灯按 tick/5 奇偶翻转实现 1Hz 闪烁。LED 状态的切换完全由 alarm 线程通过 atomic_t 单向置位/清除，无锁、无阻塞、无竞争。优先级设为 7（低于 LVGL），100ms 级别的调度抖动对闪烁效果不可见。

线程主体代码（CM4/src/led.c — led_task_entry 完整 tick 循环）：

static atomic_t s_alarm;               /* alarm 线程置位/清除 */

static void led_task_entry(void *p1, void *p2, void *p3)
{
	uint32_t tick;

	if (led_hw_init() < 0) {
		LOG_ERR("Status LED service disabled");
		return;
	}

	tick = 0;
	while (1) {
		if (atomic_get(&s_alarm) != 0) {
			/* 报警态：绿灯灭，红灯 5Hz（每 tick 翻转） */
			gpio_pin_set_dt(&leds[LED_GREEN], 0);
			gpio_pin_set_dt(&leds[LED_RED], (tick & 1U) ? 1 : 0);
		} else {
			/* 正常态：红灯灭，绿灯 1Hz（每 5 tick 翻转） */
			gpio_pin_set_dt(&leds[LED_RED], 0);
			gpio_pin_set_dt(&leds[LED_GREEN],
					((tick / GREEN_TOGGLE_TICKS) & 1U) ? 1 : 0);
		}

		tick++;
		k_msleep(LED_TICK_MS);   /* 100ms */
	}
}

补充关键代码 — 报警状态设置接口（alarm 线程调用）：

void led_alarm_set(bool active)
{
	atomic_set(&s_alarm, active ? 1 : 0);   /* 原子操作，无锁无阻塞 */
}

6.2.7 can_tx 通信线程

流程解说： CAN 通信采用"生产者非阻塞投递 + 专用 TX 线程发送"的两段式结构。生产者（sen66 线程）将 3 帧采样数据（0x100 PM 数据 / 0x101 温湿度 VOC NOx / 0x102 CO2）大端打包后以 K_NO_WAIT 投递 can_tx_msgq（深度 4，满则清空重试一次），立即返回绝不阻塞采集。消费者（can_tx 线程）自启动后先等待 can_ready_sem（sen66 线程内 can_comm_init() 完成后释放），防止控制器未就绪时访问驱动触发 MPU fault。主循环带心跳超时取消息，超时则发送心跳帧（含 uptime、序号、控制器状态）供上位机验活；取到数据帧后先检查总线状态，必要时执行 bus-off 恢复（can_stop → can_start），然后逐帧 can_send(K_NO_WAIT) 发送到 CAN0 总线（500kbps）。总线错误、无 ACK、bus-off 恢复都被隔离在 TX 线程内，采集与报警链路完全不受影响。

线程主体代码（CM4/src/can_comm.c — can_tx_thread 消费者主循环）：

static void can_tx_thread(void *arg1, void *arg2, void *arg3)
{
    struct can_tx_cycle cycle;
    int ret;

    /* K_THREAD_DEFINE 自启动可能早于 can_comm_init()，
     * 先等信号量防止 can_dev=NULL 触发 MPU fault */
    if (k_sem_take(&can_ready_sem, K_SECONDS(5)) != 0) {
        LOG_ERR("CAN TX thread: can_comm_init() not called within 5 s "
                "-- check main(). TX thread parked, no CAN traffic.");
        while (1) k_msleep(1000);     /* 永久挂起 */
    }

    LOG_INF("CAN TX thread started");

    while (1) {
        /* 带心跳超时取消息：无数据时用心跳帧保活 */
#if (CAN_HEARTBEAT_PERIOD_MS > 0)
        ret = k_msgq_get(&can_tx_msgq, &cycle, K_MSEC(CAN_HEARTBEAT_PERIOD_MS));
        if (ret == -EAGAIN) {
            can_tx_attempts++;
            if (can_tx_bus_ready()) can_tx_send_heartbeat();
            continue;
        }
#else
        ret = k_msgq_get(&can_tx_msgq, &cycle, K_FOREVER);
#endif
        if (ret < 0) continue;

        can_tx_attempts++;

        /* 总线状态检查 + bus-off 恢复，失败则丢弃本轮 */
        if (!can_tx_bus_ready()) continue;

        /* 逐帧发送 cycle 中的所有 CAN 帧 */
        for (uint8_t i = 0; i < cycle.frame_count; i++) {
            can_tx_one_frame(&cycle.frames[i]);
        }
    }
}

补充关键代码 — 生产者非阻塞投递（sen66 线程调用）：

int can_comm_send_sen66_data(uint16_t pm1p0, uint16_t pm2p5, uint16_t pm4p0,
                              uint16_t pm10p0, int16_t humidity,
                              int16_t temperature, int16_t voc_index,
                              int16_t nox_index, uint16_t co2)
{
    struct can_tx_cycle cycle = { 0 };   /* 零初始化，未填字节保证为 0 */
    int ret;

    if (can_dev == NULL) return -ENODEV;

    cycle.frame_count = CAN_TX_FRAMES_PER_CYCLE;

    /* Frame 1: PM values (CAN ID 0x100, DLC=8) */
    cycle.frames[0].id = CAN_ID_SEN66_PM;
    cycle.frames[0].dlc = 8;
    pack_u16_be(&cycle.frames[0].data[0], pm1p0);
    pack_u16_be(&cycle.frames[0].data[2], pm2p5);
    pack_u16_be(&cycle.frames[0].data[4], pm4p0);
    pack_u16_be(&cycle.frames[0].data[6], pm10p0);

    /* Frame 2: Environmental values (CAN ID 0x101, DLC=8) */
    cycle.frames[1].id = CAN_ID_SEN66_ENV;
    cycle.frames[1].dlc = 8;
    pack_i16_be(&cycle.frames[1].data[0], humidity);
    pack_i16_be(&cycle.frames[1].data[2], temperature);
    pack_i16_be(&cycle.frames[1].data[4], voc_index);
    pack_i16_be(&cycle.frames[1].data[6], nox_index);

    /* Frame 3: CO2 value (CAN ID 0x102, DLC=8) */
    cycle.frames[2].id = CAN_ID_SEN66_CO2;
    cycle.frames[2].dlc = 8;
    pack_u16_be(&cycle.frames[2].data[0], co2);

    /* 非阻塞投递到 CAN TX 线程；满则清空队列重试一次 */
    ret = k_msgq_put(&can_tx_msgq, &cycle, K_NO_WAIT);
    if (ret < 0) {
        k_msgq_purge(&can_tx_msgq);
        ret = k_msgq_put(&can_tx_msgq, &cycle, K_NO_WAIT);
    }

    return ret;
}

6.3 调试软件说明

• ADI CodeFusion Studio™ 2.2.1：项目管理、图形化外设/内存配置（生成设备树 overlay）、基于 CMake+Ninja 的构建、烧录与调试；
• 串口日志：UART2 @921600，Zephyr logging 后端，所有模块（tts/alarm/can…）分级日志（INF/WRN/ERR）用于问题定位；
• SWD 调试：板载 10-pin SWD，配合 arm-zephyr-eabi-gdb / OpenOCD 断点调试；
• Info 屏自检：固件内置 CPU 占用率、LVGL 堆内存、Flash 占用实时显示与外设清单，无需外接工具即可确认系统状态。

6.4 通用设计模式总结

7. 实物演示及说明

CodeFusion Studio™ 软件截图：

• CodeFusion SDK 安装到 C 盘，路径是 C:\analog\cfs\2.2.1
• VS Code 中 CodeFusion Studio 插件版本 v2.2.1 注意版本必须匹配，否则插件无法正确工作。

7.1 创建工程

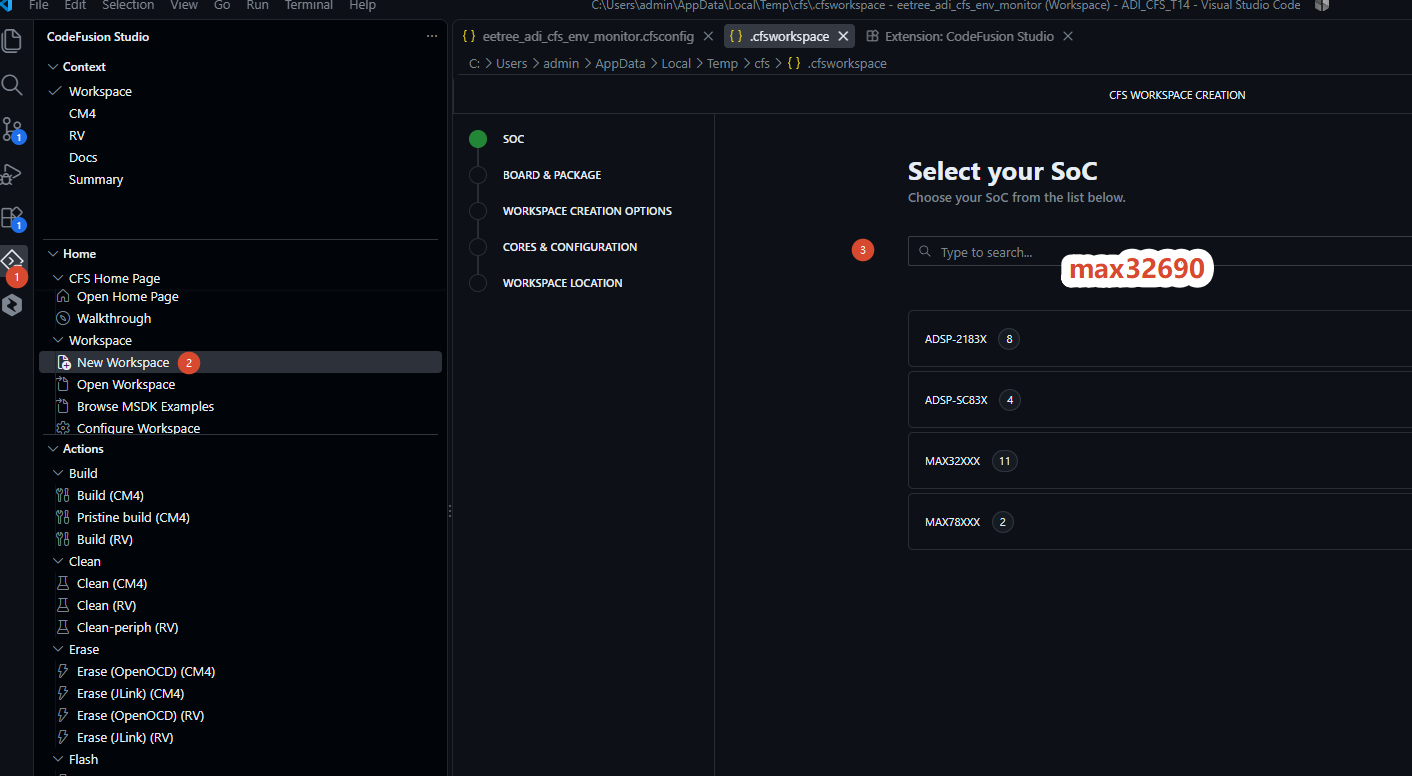

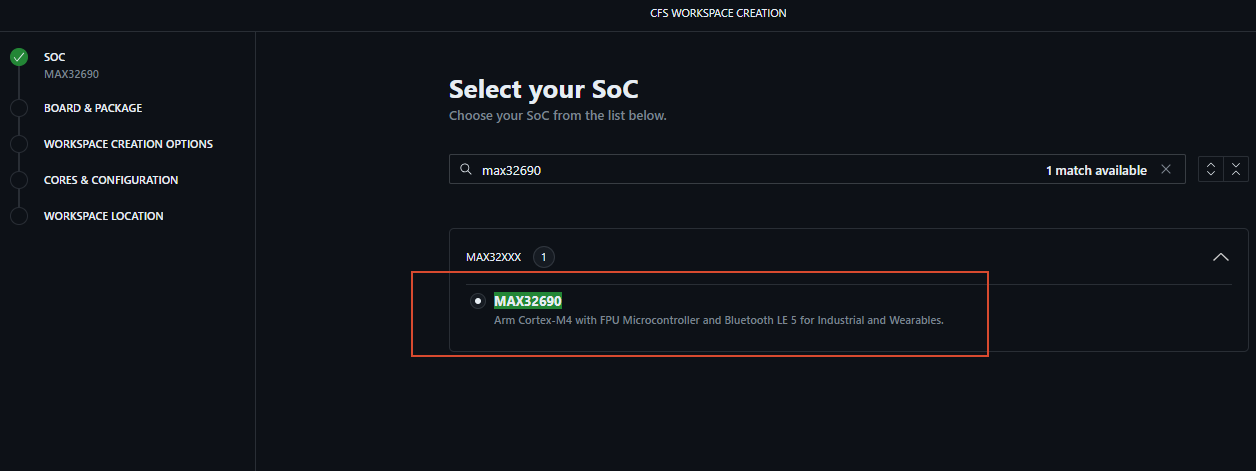

第一步选择 SoC ，这里以 MAX32690 为例。

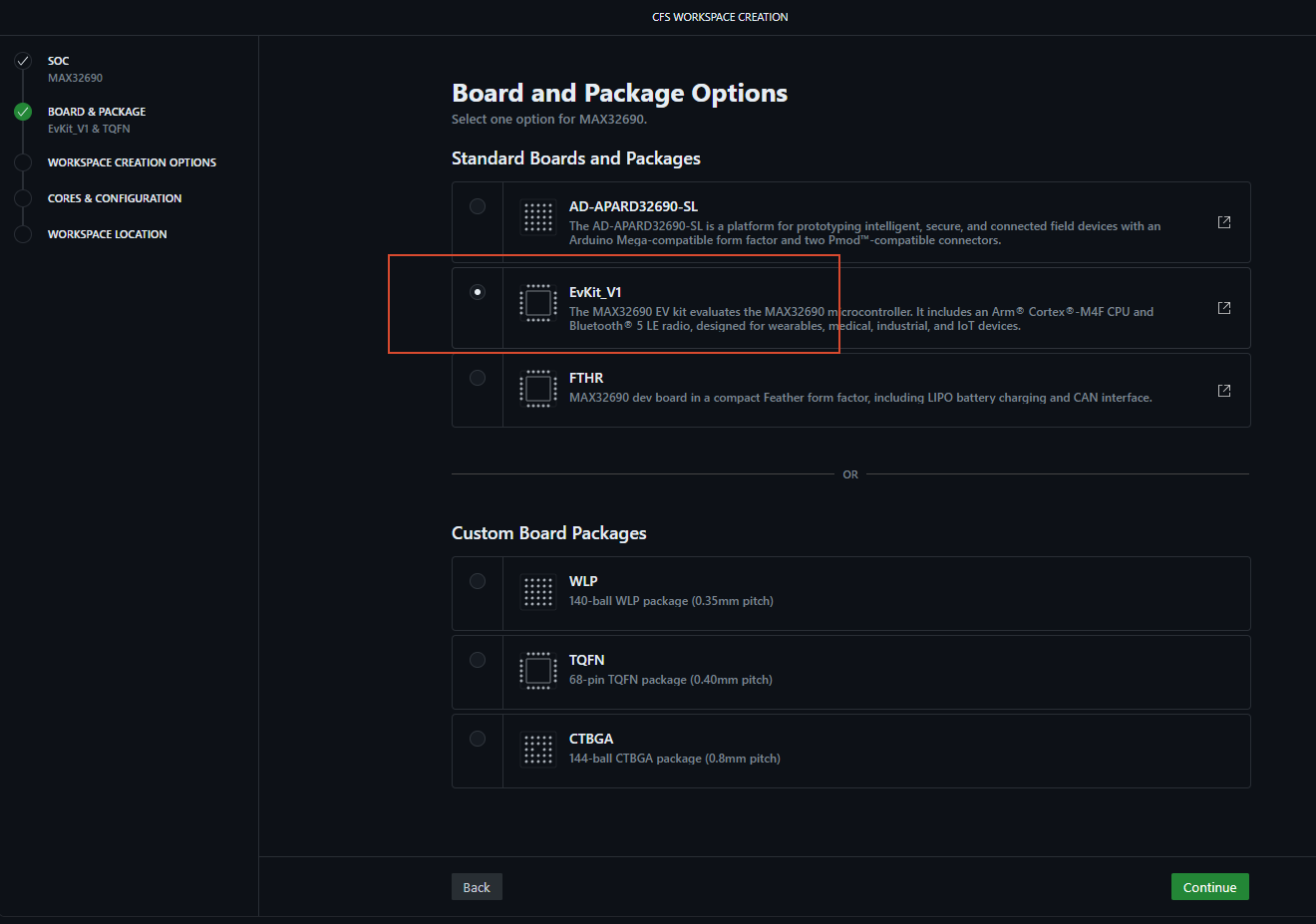

第二步选择开发板和封装，这里以 MAX32690EVKIT 为例。

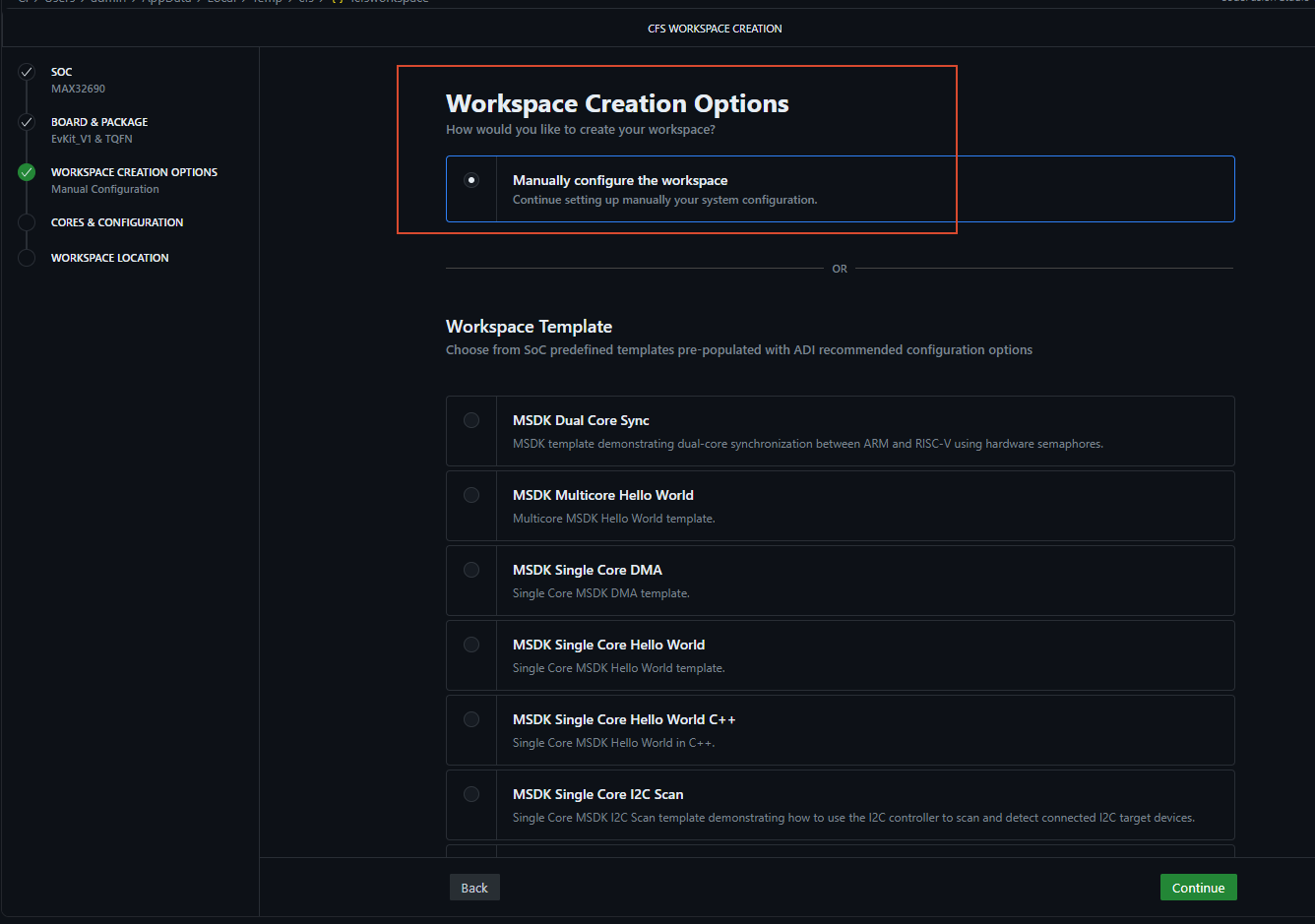

第三步配置工程选项。这里选择手工配置工程。

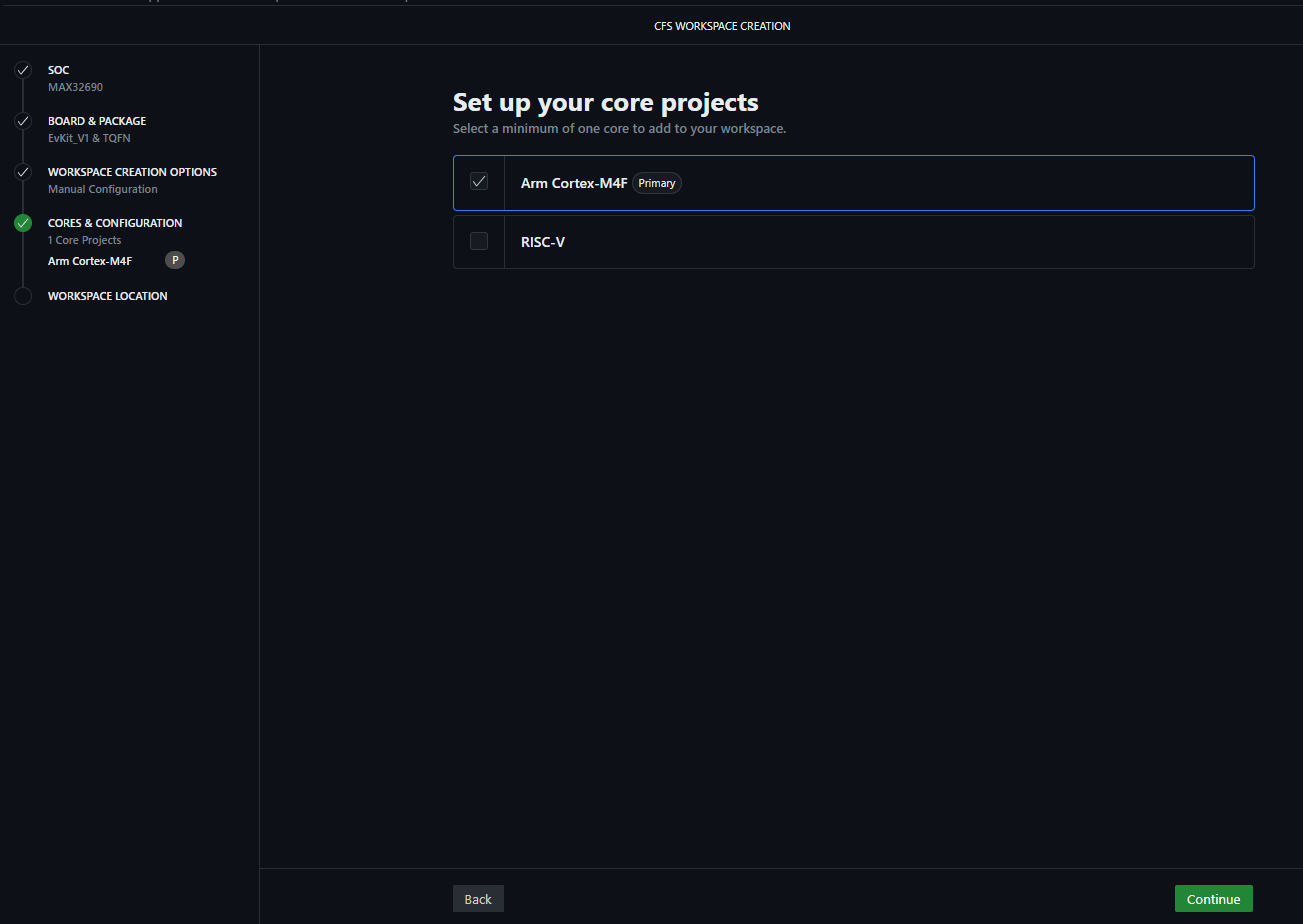

第四步选择工程 core 配置，可以选择 Cortex-M4F 或者 RISC-V，或者两个都选择。

最后一步选择工程路径，这里就不演示了。

7.3 演示 led 配置

板载两个LED，绿色LED闪烁表示系统正常，红色LED闪烁表示系统检测到异常。管脚配置如下：

• P2.2 -- led1_green
• P0.14 -- led0_red

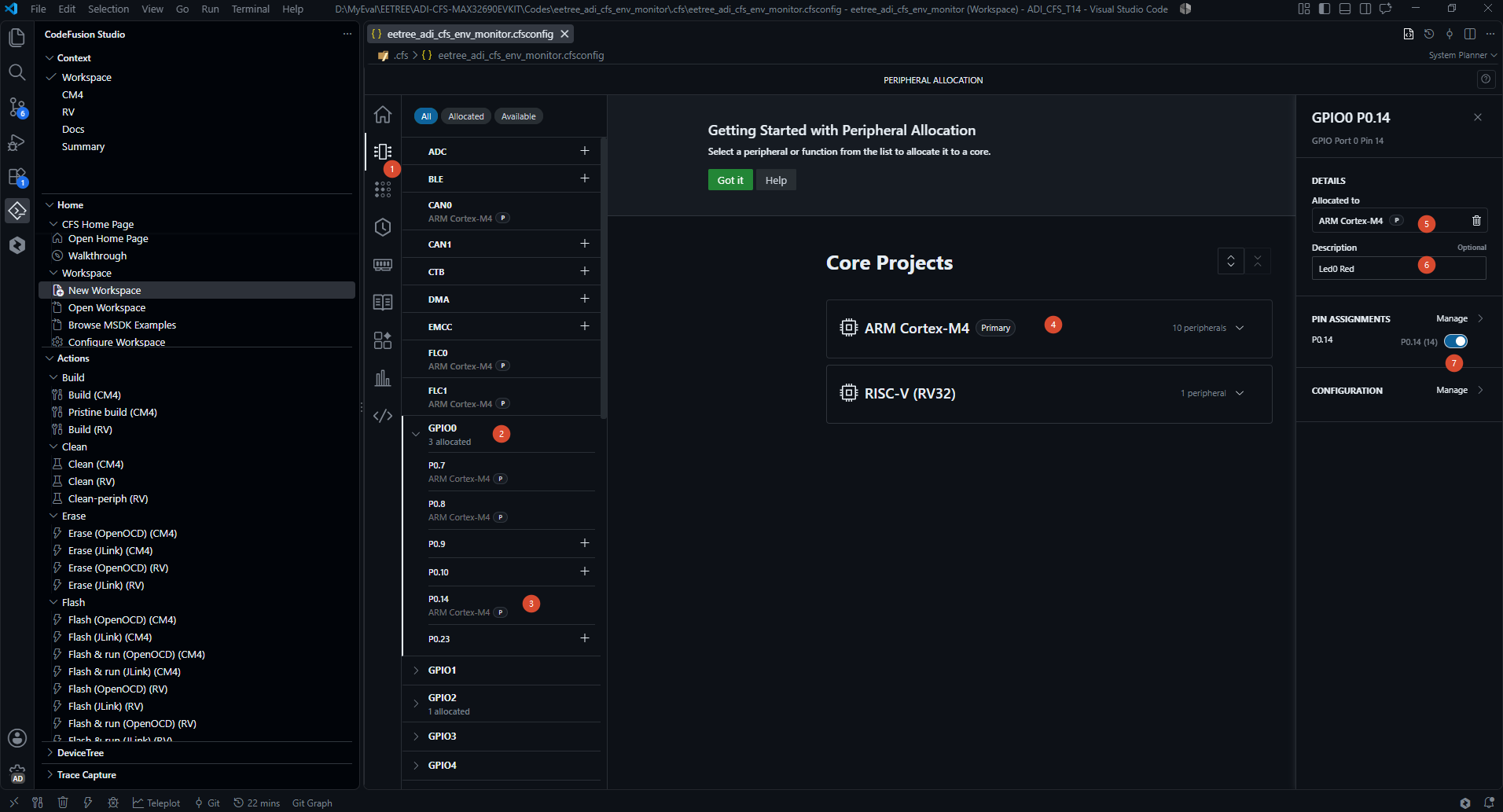

在 Peripheral 界面中找到 GPIO0，给 P0.14 分配都 CM4 内核上，然后使能管脚。

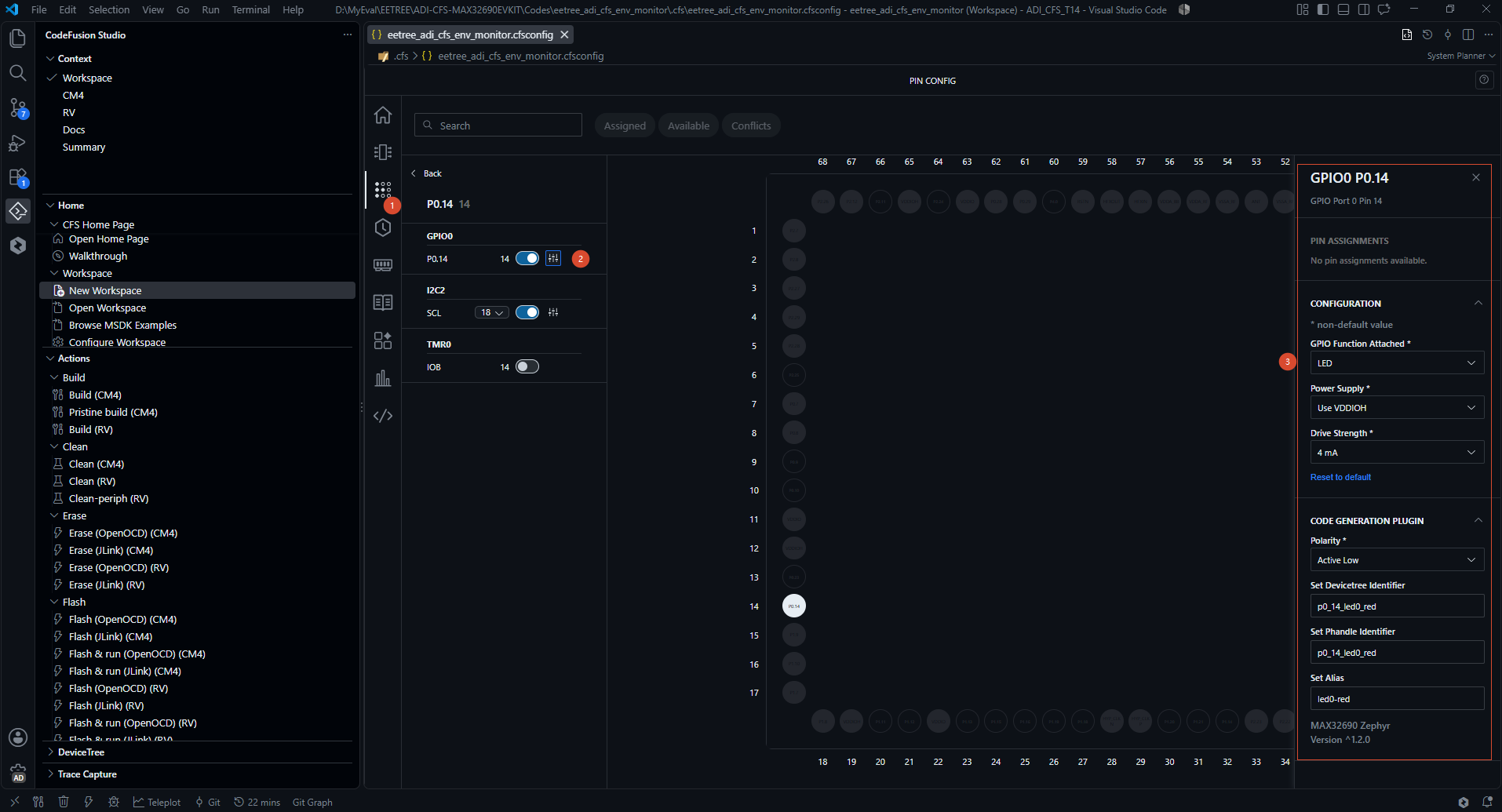

点击 P0.14 右侧配置选项，跳转到 Pin Config 界面，可以配置GPIO对应的功能，设备树节点信息，如下图所示。

7.4 演示 button 配置

除了板载的 sw0，另外添加了一个 M5 Dual button 模块，这三个按键管脚配置如下：

• P4.0 -- sw0
• P0.8 -- btn_red
• P0.7 -- btn_blue

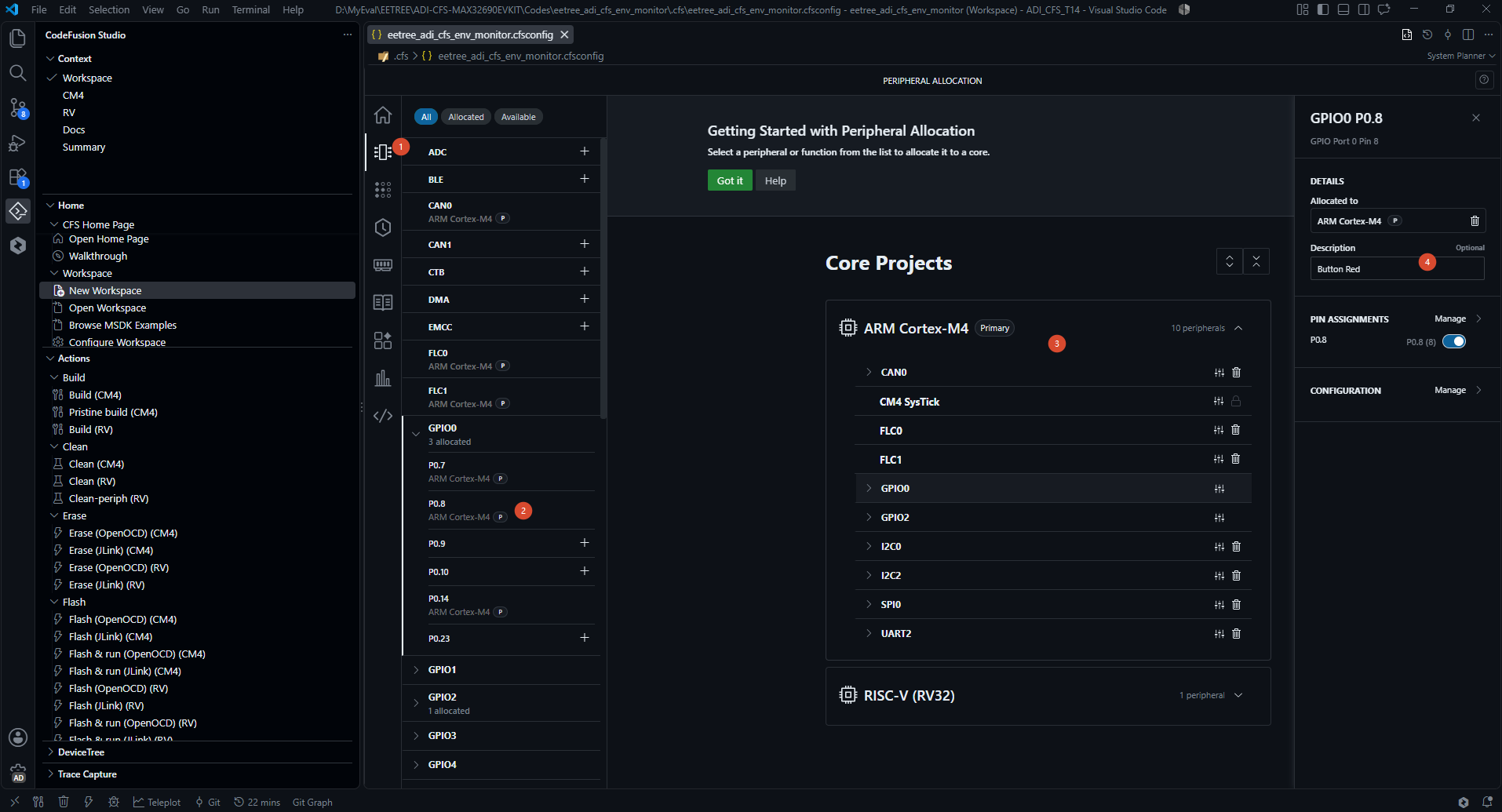

同理，配置 P0.8 作为 btn_red，管脚复用配置如下：

点击 Configuration 之后，继续这是 P0.8 PIN CONFIG，如下所示：

7.5 演示 I2C0 配置

SEN66 通过 I2C0 连接，对应管脚配置如下：

• P2.7 -- SDA
• P2.8 -- SCL

注意，I2C 配置和GPIO不同，除了外设使能、PIN Config 之外，还需要使能时钟。

使能I2C0，分配到 Cortex-M4F 内核，选择管脚，配置速率为100KHz

注意 I2C0 两个管脚电源配置为 VDDIOH

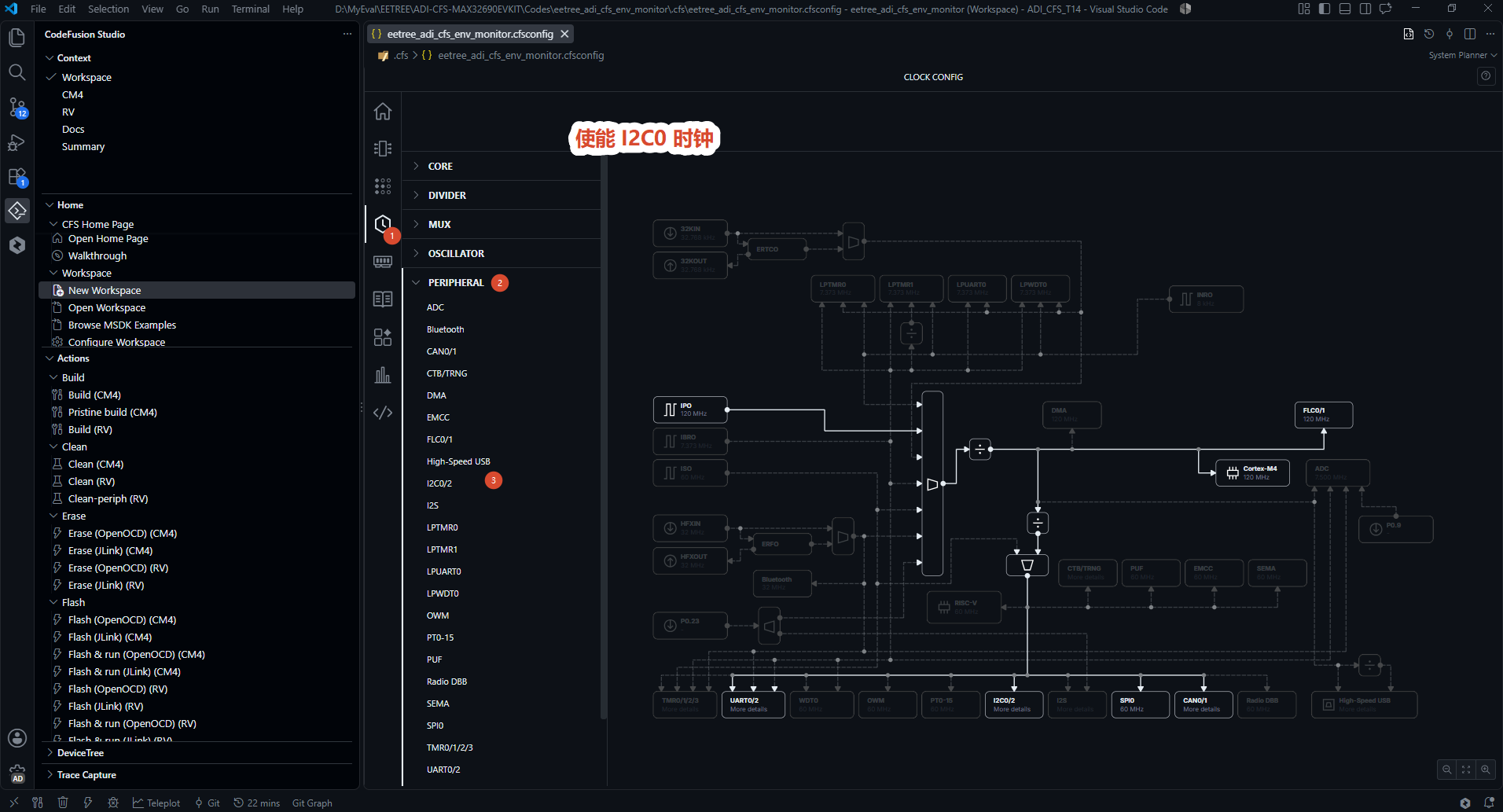

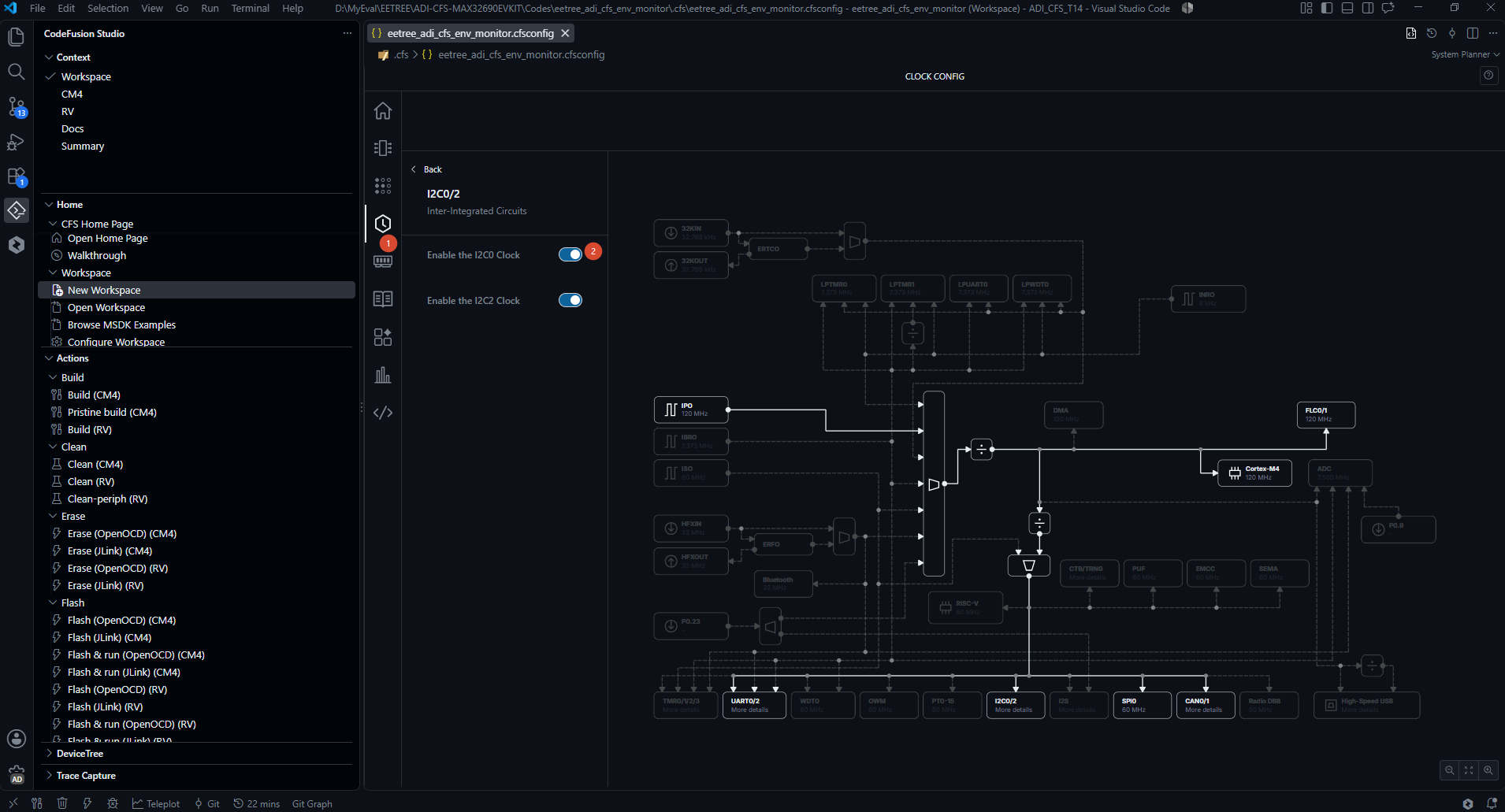

I2C0 时钟使能，首先点开Clock Config 界面，展开 Peripheral 找到 I2C0，点进去然后使能 I2C0。

7.6 其他外设

DFR0760 TTS 语音合成模块，通过这个 I2C 与主控通信，对应的管脚配置如下：

• P1.7 -- SDA
• P1.8 -- SCL

配置步骤同上，这里就不一一截图演示了。

特别注意：外设、时钟、管脚配置完毕，要点击最下方的生成代码，确保生成新的 .overlay 文件和 .conf 文件。这样 ADI CodeFusion Studio 的 Zephyr 编译环境就能加载新的设备树。

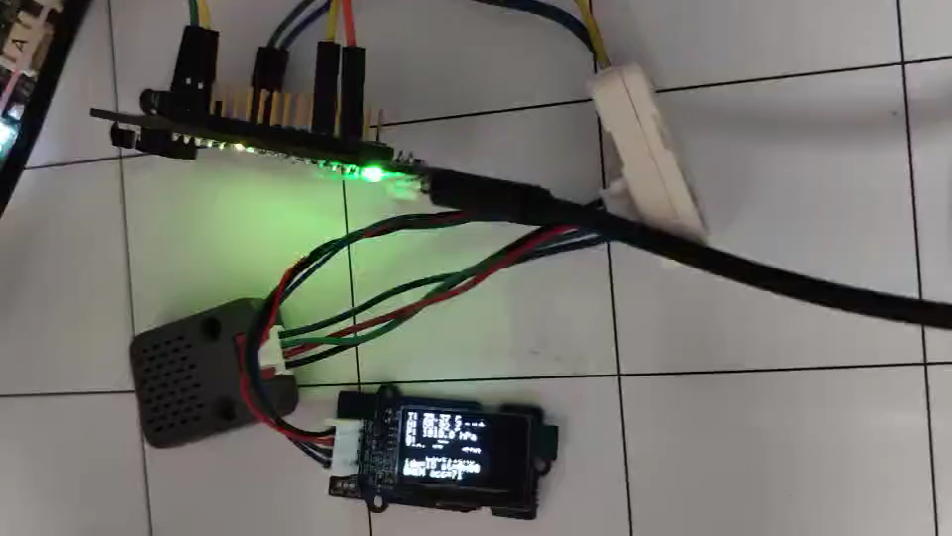

开发板实物图：

演示流程与预期现象：

7.7 演示画面

画面1 -- 欢迎界面

开机后 LCD 显示如下欢迎界面，语音播报系统初始化完成。

EETREE & ADI

CodeFusion Studio

Env Monitor V0.1

Batman9527

2026/9/19

画面2-- Env Monitor

欢迎界面显示3秒钟之后自动跳转到第二个界面--Env Monitor。 此界面9宫格的形式展示SEN66 采集的9项传感器数据。

每个传感器包含名字与数值。

画面3--设置主界面

导航到设置主界面，有如下3个设置选项

1. Period 1S 【设置SEN66采样周期，当前设置采样周期1秒钟，可调范围 1~60 秒钟】
2. Thresholds 【多个传感器设置阈值】
3. TTS 【语音合成器参数设置】

画面4--设置阈值

此页面可以设置 SEN66 传感器阈值，如果实际数值超过阈值则产生警报。

画面5--Info

显示系统信息，包括 CPU 占用率， LVGL 内存利用率，Flash 占用率，以及外设占用的硬件资源。

画面6 -- 3个按键在LVGL导航

此系统把三个按键接入 Zephyr 系统，并映射到 LVGL UI系统中，其中：

• 板载按键 PB0 作为 Enter 键
• 外接的 红色按键作为 Left/Prev 导航键
• 外界的 蓝色按键作为 Right/Next 导航键

画面7--设置温度阈值

• 界面上左边“-”号，按一下板载的 PB0 即点击一次，数值减1；
• 界面上右边"+"号，按一下板载的 PB0 即点击一次，数值加1；
• 最后导航到中间的数值，按一下板载的 PB0 表示确认修改；

画面8--设置Period周期

此界面设置SEN66传感器采样间隔时间。可选值范围 1~60 秒钟。

画面9--TTS语音合成器设置

此界面设置语音合成器的三种参数：

• Volume 设置音量，可选值范围 1~10
• Speed 设置语速，可选值范围 1~10
• Scene 设置音效，可选值范围 0~5

画面10--Arduino Uno Q Led Matrix 显示

• Led Matrix 滚动展示传感器数据；
• 亮度有三个挡位，可以在 web ui 设置
• 速度有三个挡位，可以在 web ui 设置

画面11--Uno Q 建立的 WebUI

Arduino Uno Q 建立的 web ui，有两个主要界面：

1. 实时数据，以九宫格的方式展示9项传感器数据
2. 历史曲线，主窗口一个曲线，点击上方的传感器选择按钮，可以选择一个传感器类型

界面最下方有 Led Matrix 设置按钮，可以设置亮度等级、速度等级。

画面12--Uno Q Led Matrix 亮度最高档位

下图是 led matrix 以最高亮度显示。

画面13--Uno Q WebUI 实时数据展示

这是 web ui 的实时数据界面，展示9项传感器实时数据。

九宫格形式，每一个包含图标、名字、数值和单位。

8. 遇到的难点及解决方法

1. Zephyr 下 BLE 不可用（任务 4）：MAX32690 芯片带 BLE 5.2 radio，但 Zephyr 软件栈目前没有 MAX32 的 BLE controller/HCI 驱动，设备树也不支持（CodeFusion Studio 生成 overlay 时明确提示）。解决：对外数据通路改用任务 5 的 CAN 接口（500kbps 发往 Uno Q）；BLE 待 Zephyr 上游支持后可补。
2. SRAM 128KB → 768KB 之谜：CodeFusion Studio 图形界面给 CM4 分配了 768KB，但 Zephyr 链接器仍按 128KB 报 RAM 98.96%——CFS 的内存分配不会传导到 Zephyr 设备树（SDK 板级 dts 固定 128KB）。解决：在 overlay 中显式声明 SRAM 大小；且改完 overlay 后 build/zephyr/.config 可能不重新生成，需手动删除强制重配置。最终 RAM 占用降至 16.50%。
3. MAX32 I2C 驱动 0 长度写永久挂起：旧测试代码用 i2c_write(NULL, 0, addr) 做总线扫描探测 TTS 模块，但 MAX32 驱动对"无 RESTART 的 0 长度写"不把地址字节送入 FIFO，内核信号量死等，TTS 线程卡死、开机无声。解决：删除所有总线扫描，芯片存在性由 tts_init() 的真实读写 + 重试检测；并把该缺陷记入项目文档（本项目 I2C 探测禁用 0 字节写）。
4. 开机误报"传感器通信异常"：SEN66 预热期返回无效测量（0xFFFF 字段），初版把无效帧计入连续失败，每次开机都误播报一次。解决：区分"I2C 读写错误"与"数据无效"——只有真实 I/O 错误计入连续失败（≥5 次报警），预热期无效帧不计数。
5. TFT 屏可视区外的"青色垃圾线"：ST7735 控制器显存是 130x132，可视区仅 128x128；把 framebuffer 缩到 128x128 后边缘露出未刷新的 GRAM 垃圾。解决：保持 130x132 framebuffer 覆盖全 GRAM，UI 内容严格布置在 0..127 内。
6. CodeFusion Studio 重新生成 overlay 抹掉手动修改：图形化配置保存会整体重写 overlay 文件，手工添加的存储分区/LVGL 按键映射等全部丢失，构建报错。解决：在 overlay 文件头维护"手动编辑清单"注释，每次重新生成后逐项核对恢复。
7. RAM 资源紧张：任务 6 初版链接时 RAM 溢出 2600 字节。解决：压缩 TTS 线程栈（4096→2560）、播报队列（4×192B→3×128B）、系统堆（8192→6144），在 768KB 口径下占用仅 16.50%。

9. 心得体会

• 图形化配置不等于全部：CodeFusion Studio 的图形化外设/内存配置确实高效，但生成产物（设备树 overlay）与构建系统之间的"传导断层"（SRAM 分配不进 devicetree、重新生成覆盖手动编辑）必须吃透。把"手动编辑清单"写进文件头注释并形成核对习惯，是从"能跑"走向"可维护"的关键。
• 服务化 + 队列是嵌入式播报的正解：把 TTS 从"测试程序"重构为"消息队列 + 专用线程"的播报服务后，报警链路完全不受语音播放耗时影响；脏标志握手让设置修改即时生效又不污染关键路径。
• 防抖与限次是产品化的必修课：5% 滞后、60s 窗口限 3 次、类型合并播报，这些"论文里不写"的细节直接决定报警功能是"可用"还是"烦人"。
• 对活动的建议：① 希望官方提供更多 Zephyr 生态的板级外设支持（如 MAX32690 的 BLE 上游驱动），任务 4 的遗憾本质是生态成熟度；② 建议任务书提前标注各任务的软件栈依赖关系（例如 BLE 依赖厂商驱动是否就绪），便于选手取舍与规划；③ 若能提供 Uno Q 与 EVKit 的官方联动例程，任务 5 的对接会更顺畅。
