1. 所选主题和项目介绍

1.1 项目简介

本次设计选择以多传感器环境监测站为主题，这个是任务是任务2下的入门级题目1：多传感器环境监测站，基于 Analog Devices MAX32655 微控制器，整合 Bosch BME688 四合一环境传感器和 SSD1306 OLED 显示屏，实现对温度、湿度、气压和空气质量（IAQ）的实时采集、本地显示与超限报警。整套系统通过 I2C 总线挂载传感器和显示屏，主循环周期 250 ms，结构简洁、成本低、可扩展性强，适用于智能家居、办公环境监测、小型机房等多种室内场景。

1.2 项目目标

本项目设定了以下具体目标：

（1）多参数实时采集

通过单条 I2C2 总线同时采集温度、湿度、气压和气体电阻四项环境参数，采样周期 250 ms（4 Hz），覆盖 BME688 SEQUENTIAL 模式下三个 heater profile 的完整循环。

（2）OLED 本地实时显示

通过 SSD1306 0.96 寸 OLED（128×64）显示所有传感器数据、IAQ 估算指数与报警状态，刷新采用按行局部更新策略，避免全屏刷新造成的视觉闪烁。

（3）空气质量估算

基于开源 G6EJD 算法将 BME688 原始气体电阻转换为 0-500 的 IAQ 索引，结合湿度补偿输出六级分类（Excellent / Good / Moderate / Poor / Severe / Hazardous），实现无外部库的纯 C 空气质量估算。

（4）超限报警

当任意环境参数超出设定阈值（温度上下限、湿度上下限、IAQ 高限、气体电阻低限）时，通过板载 GPIO 驱动红色 LED 常亮、绿色 LED 持续闪烁指示运行状态；UART 实时打印报警触发/解除事件。

（5）串口调试输出

通过 LPUART0（IBRO 时钟源，0% 波特率误差）以 115200 8N1 输出每帧传感器数据、报警状态切换和周期诊断信息，便于上位机记录与现场调试。

2. 硬件介绍

2.1 主控板 - MAX32655

本系统采用 Analog Devices MAX32655 微控制器作为核心处理器。MAX32655 是一款面向 IoT 边缘节点的 32-bit 低功耗 Cortex-M4 处理器，主频 100 MHz，内置 FPU、1 MB Flash、256 KB SRAM，集成丰富的通信外设（UART、SPI、I²C、I²S、CAN、USB 等），同时具备低功耗模式与安全性扩展，非常适合传感器数据汇聚节点。

2.2 环境传感器 - Bosch BME688

BME688 是 Bosch Sensortec 推出的四合一环境传感器，集成了：

• 高精度 温度传感器（精度 ±0.5°C @ 0-65°C）
• 高精度 湿度传感器（精度 ±3 %RH @ 20-80 %RH）
• 高精度 气压传感器（精度 ±0.6 hPa，范围 300-1100 hPa）
• VOC 气体传感器（MOX 原理，对挥发有机物和还原性气体敏感）
• 内置加热器和 3 个 heater profile，支持 SEQUENTIAL / PARALLEL 多模式扫描

BME688 主要参数：

本设计采用 SEQUENTIAL 模式，3 个 heater profile 分别为 100°C / 200°C / 320°C，每个 150 ms 加热 + 250 ms 间隔，循环一次约 1.2 s，可同时获得气体电阻的多温度响应曲线，比单点测量更能反映 VOC 种类差异。

2.3 OLED 显示模块 - SSD1306

本系统采用基于 SSD1306 驱动芯片的 0.96 寸 OLED 显示屏作为人机交互界面。该屏幕具有 128×64 像素分辨率、单色（白色）显示、I2C 接口、低功耗（关闭像素电流 < 10 µA）等优点。

OLED 的 GDDRAM 采用页面（Page）组织方式：128 列 × 8 页，每页 8 行像素。本设计通过批量写（multi-byte write）将多字节数据合并到一次 I2C 事务中传输，相比单字节写入降低 I2C 开销约 5-12 倍。

3. 方案框图和项目设计思路

3.1 系统总体架构

本环境监测站采用"传感器-主控-输出"的经典三层架构。系统由以下几个主要部分组成：

3.2 总线共享设计思路

（1）单一 I2C2 总线挂载

BME688 和 SSD1306 OLED 共用 I2C2 总线（P0.30 SCL / P0.31 SDA），总线速率统一配置为 100 kHz（标准模式）。两条总线访问相互独立，不会因为 OLED 写屏阻塞 BME688 采集。

（2）MSDK I2C 外设抽象

直接调用 MSDK 的 MXC_I2C_MasterTransaction 接口，将 I²C 事务封装为静态请求结构体 mxc_i2c_req_t 单次复用，避免每次申请栈空间。E_BUSY 自动重试机制借鉴 Env-Sys 项目中验证过的模式（Shutdown + Init + SetFrequency 后重试）。

（3）BME688 平台无关驱动

复用 Bosch 官方 BME68x 纯 C 驱动（BSD-3-Clause 许可），通过 bme68x_dev.read / write / delay_us 三个回调函数对接 MSDK I2C2。该驱动与平台完全解耦，未来可无缝迁移到其他 MCU。

3.3 硬件设计思路

I2C 总线设计

UART 输出设计

使用 LPUART0（UART3 模块）作为调试日志输出：

• TX 引脚 P2.7（ALT2 功能）
• 时钟源：IBRO 7.3728 MHz（内部低功耗振荡器）
• 波特率 115200 8N1，分频比 64，误差 0%（远优于 APB 100 MHz 的 1.7% 误差）

报警 LED 设计

LED 直接由 GPIO 驱动，无外部三极管，简化电路。

3.4 软件设计思路

（1）分层架构

┌─────────────────────────────────────────┐
│           应用层（主循环）               │
│  - 传感器读取 + 报警判断 + OLED 渲染     │
├─────────────────────────────────────────┤
│           算法层                          │
│  - IAQ 估算（开源 G6EJD）                │
│  - 报警状态机（去抖 + 滞回）              │
├─────────────────────────────────────────┤
│           驱动适配层                     │
│  - BME68x I2C 读写回调                  │
│  - OLED 批量写 + 局部刷新                │
├─────────────────────────────────────────┤
│           硬件抽象层（MSDK）             │
│  - MXC_I2C / MXC_UART / MXC_GPIO        │
└─────────────────────────────────────────┘

（2）主循环时序

250 ms ┌─ bme688_app_fetch ──────────────┐

      │  I2C 读 BME688 (连续 8 字节×3)   │
      ├─ iaq_push ───────────────────────┤
      │  EMA 基线更新 + IAQ 计算          │
      ├─ alarm_poll ─────────────────────┤
      │  3 样本去抖 + 双阈值滞回判定      │
      ├─ render_one ─────────────────────┤
      │  8 行 OLED 局部刷新                │
      ├─ LED 控制 ────────────────────────┤
      │  绿灯翻转 + 红灯按报警状态驱动    │
      └─ delay_ms(250) ───────────────────┘

（3）增量刷新：OLED 只在数据变化时按行（page-by-page）刷新，避免 1 KB 全屏写入造成的 1.5 秒视觉闪烁。

（4）滞回防抖：报警触发阈值与解除阈值之间保留 2 单位的滞回宽度（温度 °C / 湿度 %），结合 3 样本连续确认，杜绝传感器噪声引发的 LED 抖动。

（5）开发工具-CodeFusion Studio

具体配置如下：

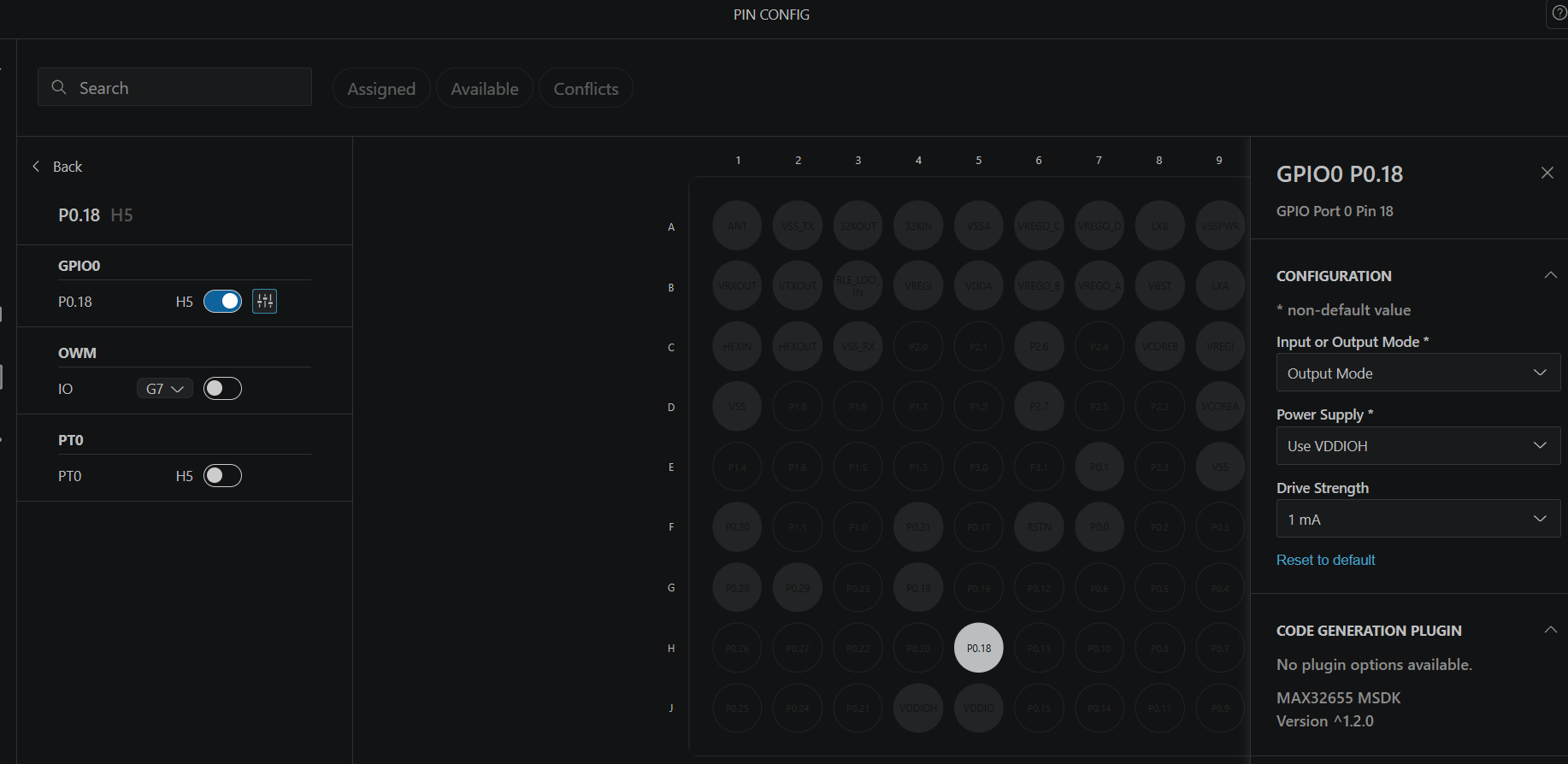

引脚配置，LED的输出控制：

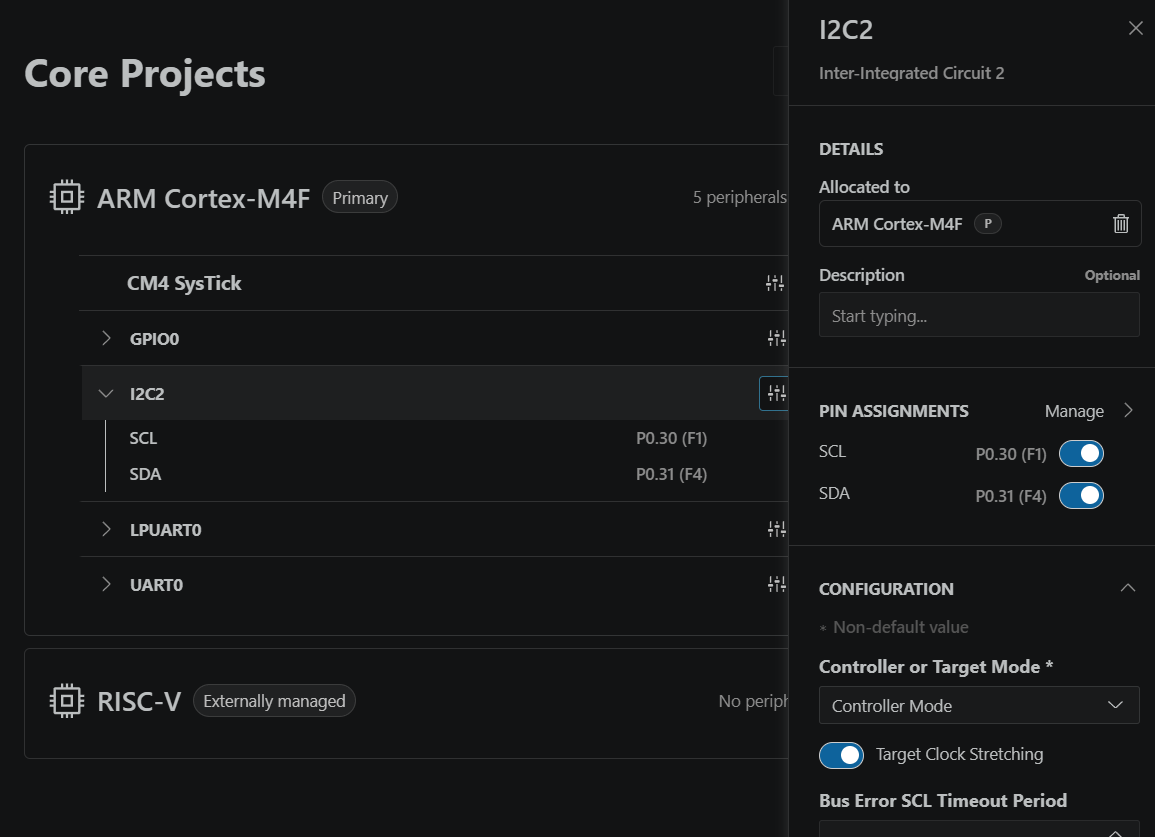

I2C2的配置，控制器模式：

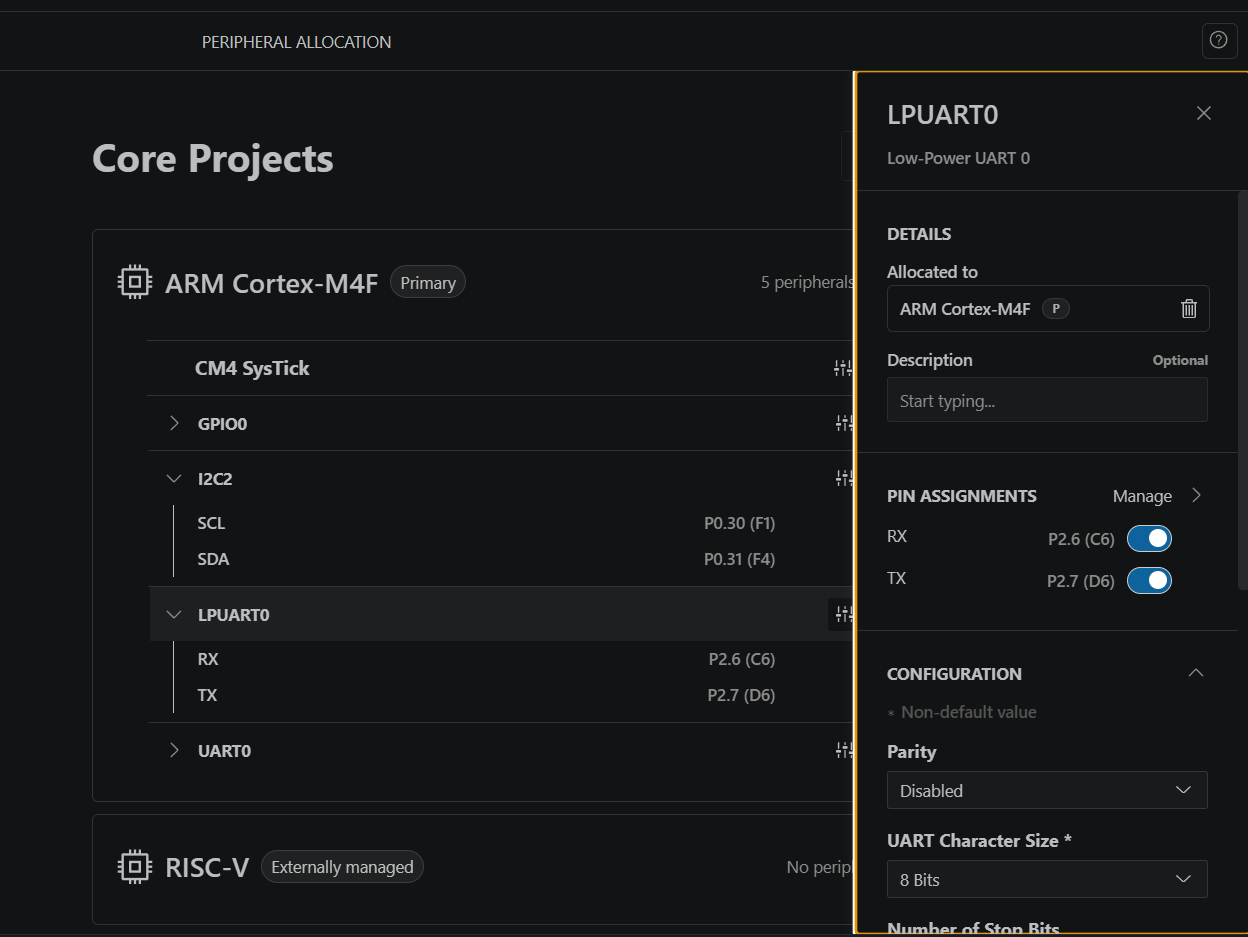

LPUART配置：

4. 软件设计

4.1 软件架构

本系统软件采用分层架构设计，从底层到高层包括：

┌─────────────────────────────────────────┐
│           应用层（main 主循环）           │
│  - 传感器调度 + 报警处理 + UI 渲染        │
├─────────────────────────────────────────┤
│           算法层                          │
│  - IAQ 估算（开源 G6EJD）                │
│  - 报警状态机（6 路条件 + 滞回）         │
├─────────────────────────────────────────┤
│           驱动适配层                     │
│  - bme688_app（MSDK I2C2 适配）          │
│  - OLED（批量写 + 局部刷新）            │
├─────────────────────────────────────────┤
│           硬件抽象层（MSDK）             │
│  - MXC_I2C / MXC_UART / MXC_GPIO / SysTick│
└─────────────────────────────────────────┘

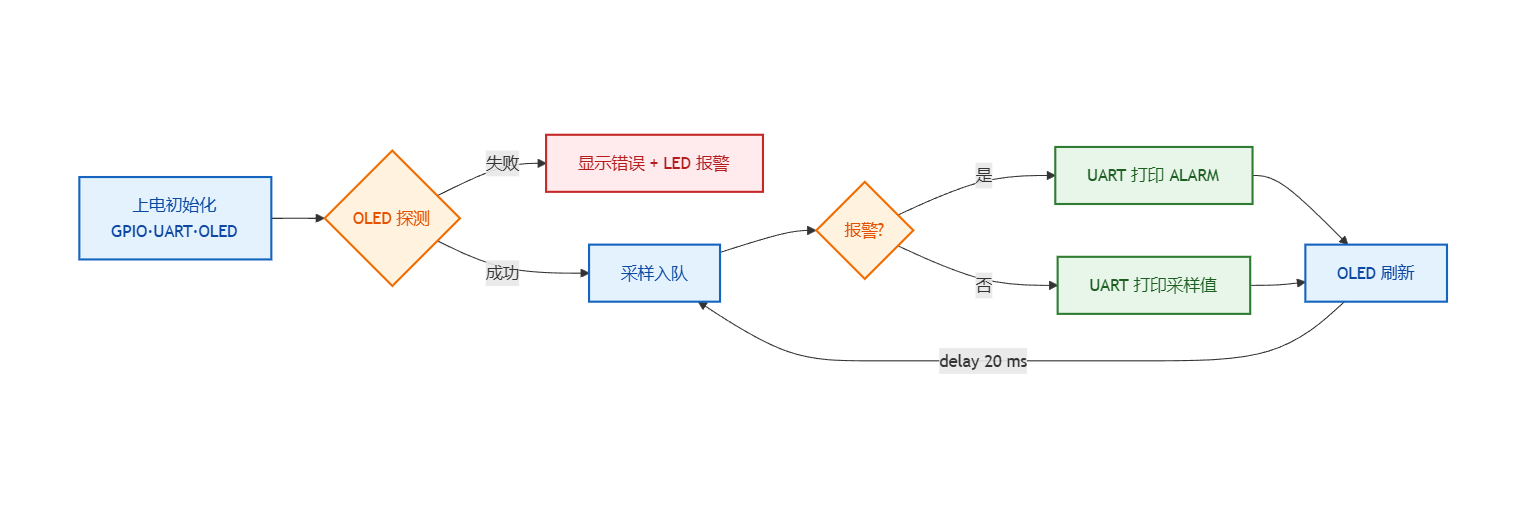

4.2 主程序流程图

4.3 关键代码分析

BME688 I2C2 适配层（bme688_app.c）

static BME68X_INTF_RET_TYPE bme688_write(uint8_t reg_addr,
                                         const uint8_t *data,
                                         uint32_t length,
                                         void *intf_ptr)
{
    uint8_t buf[BME68X_LEN_INTERLEAVE_BUFF]; /* 32 bytes */
    if (length + 1U > sizeof(buf)) return BME68X_E_COM_FAIL;
    buf[0] = reg_addr;
    for (uint32_t i = 0; i < length; i++) buf[1U + i] = data[i];
    return (i2c_write(buf, length + 1U) == 0)
                ? BME68X_INTF_RET_SUCCESS : BME68X_E_COM_FAIL;
}

static BME68X_INTF_RET_TYPE bme688_read(uint8_t reg_addr,
                                        uint8_t *data,
                                        uint32_t length,
                                        void *intf_ptr)
{
    return (i2c_read(reg_addr, data, length) == 0)
                ? BME68X_INTF_RET_SUCCESS : BME68X_E_COM_FAIL;
}

I2C 事务封装（bme688_app.c）

static int i2c_xfer(uint8_t *tx, uint32_t tx_len,
                    uint8_t *rx, uint32_t rx_len)
{
    g_req.i2c      = MXC_I2C2;
    g_req.addr     = g_addr;            /* 探测到的 0x77 或 0x76 */
    g_req.tx_buf   = tx;
    g_req.tx_len   = tx_len;
    g_req.rx_buf   = rx;
    g_req.rx_len   = rx_len;
    g_req.restart  = 0;
    g_req.callback = NULL;
    int rc = MXC_I2C_MasterTransaction(&g_req);
    if (rc == E_BUSY) {                 /* MSDK 已知问题：连续读写偶发 */
        (void)MXC_I2C_Shutdown(MXC_I2C2);
        (void)MXC_I2C_Init(MXC_I2C2, 1, 0U);
        (void)MXC_I2C_SetFrequency(MXC_I2C2, 100000U);
        (void)MXC_I2C_SetClockStretching(MXC_I2C2, 1);
        rc = MXC_I2C_MasterTransaction(&g_req);
    }
    return rc;
}

IAQ 估算（iaq.c）

static uint16_t compute_iaq_index(float g_ohm, float h_pct)
{
    float gas_ratio = (g_gas_reference > 0.0f)
                          ? g_ohm / g_gas_reference : 1.0f;
    float gas_contrib = clampf(1.0f - gas_ratio, 0.0f, 1.0f);

    float hum_dev     = my_fabsf(h_pct - IAQ_HUM_CENTER_PCT) / 60.0f;
    float hum_contrib = clampf(hum_dev, 0.0f, 1.0f);

    float iaq_percent = 0.75f * gas_contrib + 0.25f * hum_contrib;
    float iaq_f       = iaq_percent * (float)IAQ_MAX;
    if (iaq_f > IAQ_MAX) iaq_f = (float)IAQ_MAX;
    return (uint16_t)(iaq_f + 0.5f);
}

报警状态机（alarm.c）

static const struct {
    float trig;   /* 触发阈值 */
    float rel;    /* 解除阈值 - 滞回 */
} thresholds[NUM_FLAGS] = {
    /* T_HIGH */ {32.0f, 30.0f},
    /* T_LOW  */ {10.0f, 12.0f},
    /* H_LOW  */ {30.0f, 33.0f},
    /* H_HIGH */ {65.0f, 62.0f},
    /* IAQ    */ {150.0f, 130.0f},
    /* GAS    */ {5.0f,   8.0f},
};

#define DEBOUNCE_IN   3U   /* 连续 3 样本触发 */
#define DEBOUNCE_OUT  3U   /* 连续 3 样本解除 */

OLED 局部刷新（oled.c）

static int oled_write_multi(uint8_t ctrl_byte, const uint8_t *data,
                            uint32_t len)
{
    /* 一次 I2C 事务写 len 个 GDDRAM 字节 */
    static uint8_t buf[129];
    buf[0] = ctrl_byte;
    for (uint32_t i = 0; i < len; i++) buf[1u + i] = data[i];
    s_req.tx_buf = buf;
    s_req.tx_len = len + 1u;
    /* ... MXC_I2C_MasterTransaction + E_BUSY retry ... */
}

void OLED_FillRegion(uint8_t x, uint8_t y, uint8_t len)
{
    oled_cmd3_then_erase(x, y, len);  /* 1 事务清空 len 字节 */
}

4.4 数据流时序

5. 硬件功能展示

整体硬件连接

OLED 显示布局

本系统 OLED 采用 6×8 小字体（OLED_FONT_6x8 = 12），每行 21 字符 × 8 像素高，共 8 行：

UART 输出格式

报警阈值表

6. 设计中遇到的难题和解决方法

串口发送乱码问题

问题描述：

实际运行时，PC 端串口助手一直收到星号 *（ASCII 0x2A = 00101010），而非预期的诊断字符串。

这个问题到现在还没有解决，只能换另一个串口进行打印了。

7. 心得体会

本次设计成功实现了一个基于 MAX32655 + BME688 的多传感器环境监测站。从最初的硬件选型、软件架构设计，到 I2C 总线适配、OLED 显示优化、报警算法实现，整个过程让我对嵌入式系统开发有了更深入的理解和实践经验。体验了CFS的配置，建议功能可以在升级，SDK关联上CFS的配置文件。
