第 1 章 项目概述

1.1 项目背景

随着智能家居、智慧农业、冷链物流、工业洁净室等场景对环境感知能力的要求日益提高，传统单一参数传感器已无法满足需求。本项目以 ADI MAX32650FTHR（Cortex-M4F 内核，最高 120 MHz，集成 FPU 与 DSP 指令）为控制核心，整合温湿度气压、光照两类关键环境参数传感器，结合本地 OLED 显示与远程数据上报，构建一套多参数、实时、带阈值报警的桌面级环境监测站。

1.2 项目目标

1. 多源数据采集：同时测量温度、相对湿度、大气压、可见光照度四项核心环境参数；
2. 本地实时显示：通过 SSD1306 OLED 屏现场显示数据，无需连接上位机；
3. 远程数据上报：通过串口（UART0）以 JSON 格式周期性上报数据；
4. 阈值越限报警：任一参数超过预设阈值时，1 秒内触发声光报警（红灯）；

1.3 项目特点

• 完全本地化：断网仍可独立工作，数据本地缓存 + 显示；
• 总线复用：三个 I2C 器件共用 I2C1 总线，节省 MCU 引脚资源；
• 鲁棒性强：采用 static-req + E_BUSY 自动重试机制，避免 I2C 总线锁死；
• 低刷新策略：OLED 仅在数据变化时刷新，杜绝残影；
• 阈值可调：所有报警阈值通过宏定义集中管理，方便现场标定。

第 2 章 产品组成

硬件清单

实物图

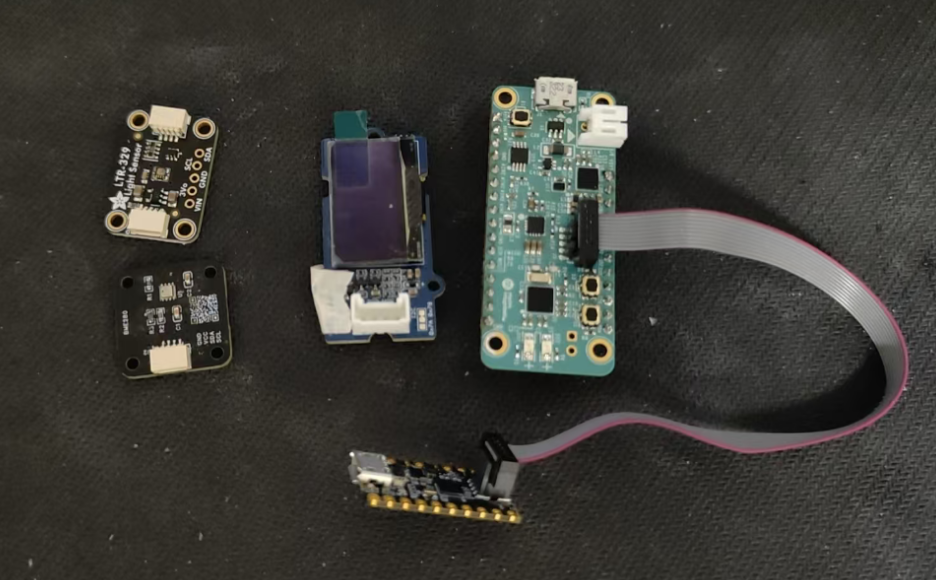

MAX32650FTHR 开发板 + BME280 模块 + LTR329 模块 + 0.96 寸 OLED全家福：

第 3 章 硬件介绍

主控核心

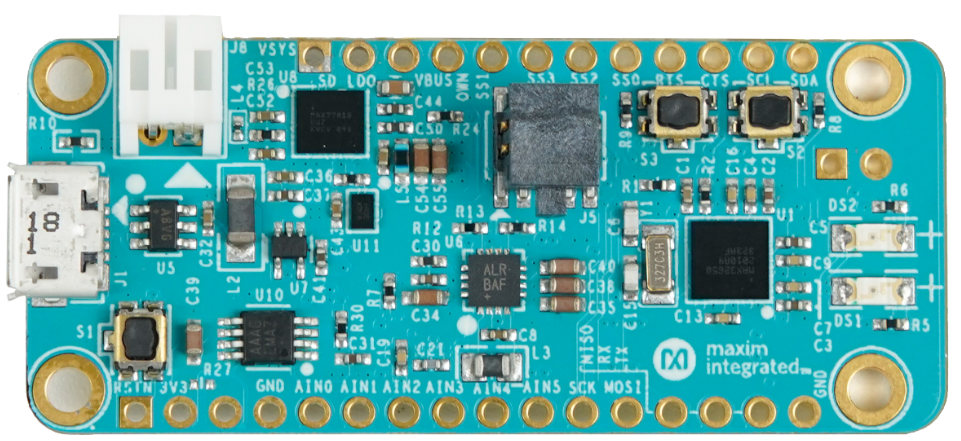

MAX32650FTHR评估套件 提供了一个平台，用于评估专为高性能电池供电应用设计的MAX32650超低功耗存储器可扩展微控制器的功能。

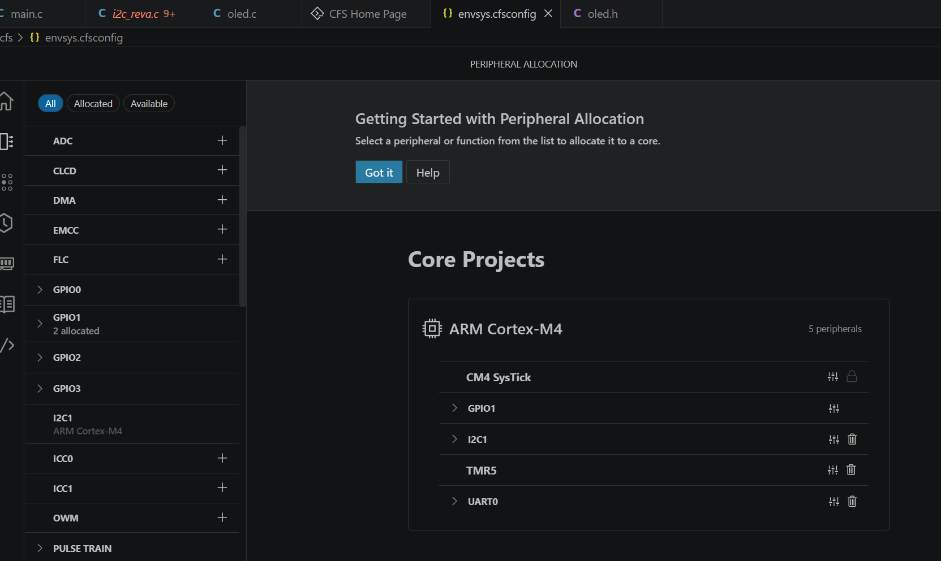

引脚分配，由 CodeFusion Studio (CFS) 自动生成的 soc_init.c 完成：

光强传感器

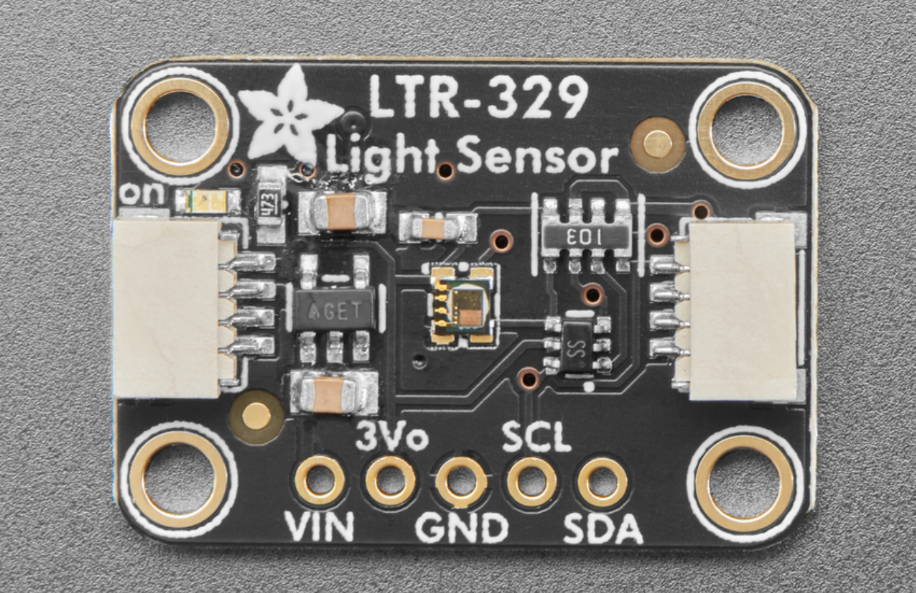

LTR-329ALS-01是一款低压I2C数字光传感器[ALS]，采用低成本微型芯片无铅表面贴装封装。该传感器将光强度转换为能够直接I2C接口的数字输出信号。它在0.01勒克斯至64k勒克斯的宽动态范围内提供线性响应，非常适合高环境亮度下的应用。总共有六种增益设置（1X、2X、4X、8X、48X和96X）可供用户配置。

环境传感器

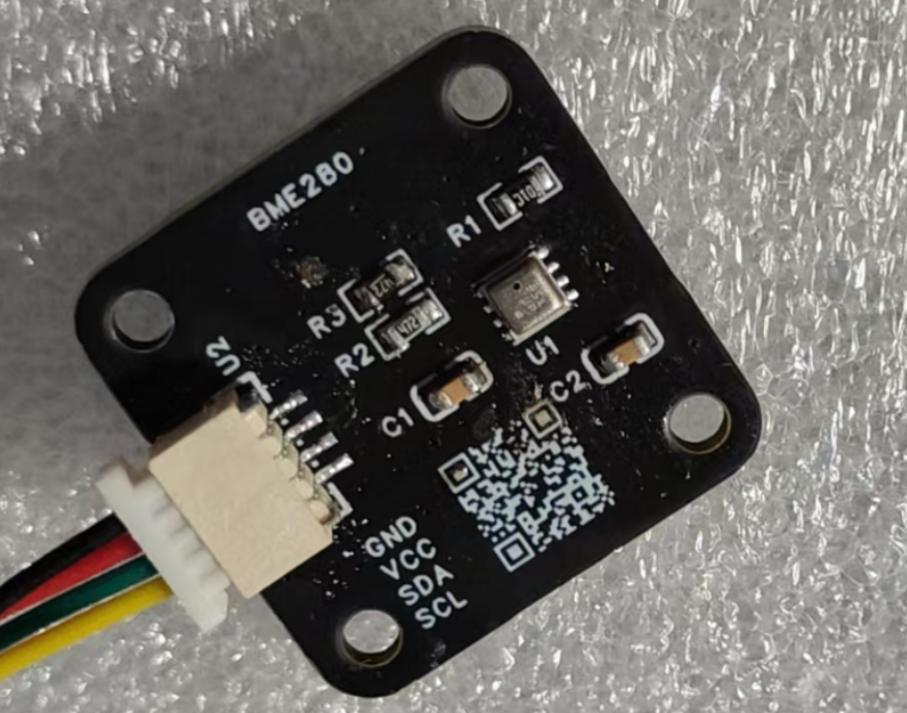

BME280是博世（bosch-sensortec）的一款专为移动应用和可穿戴设备开发的湿度传感器，尺寸和低功耗是关键的设计参数。该装置结合了高线性度和高精度传感器，可完美实现低电流消耗、长期稳定性和高 EMC 稳健性。BME280压力湿度温度传感器实现了高性能的温度压力湿度检测，包括有压力、温度、湿度3个传感器。

显示平台

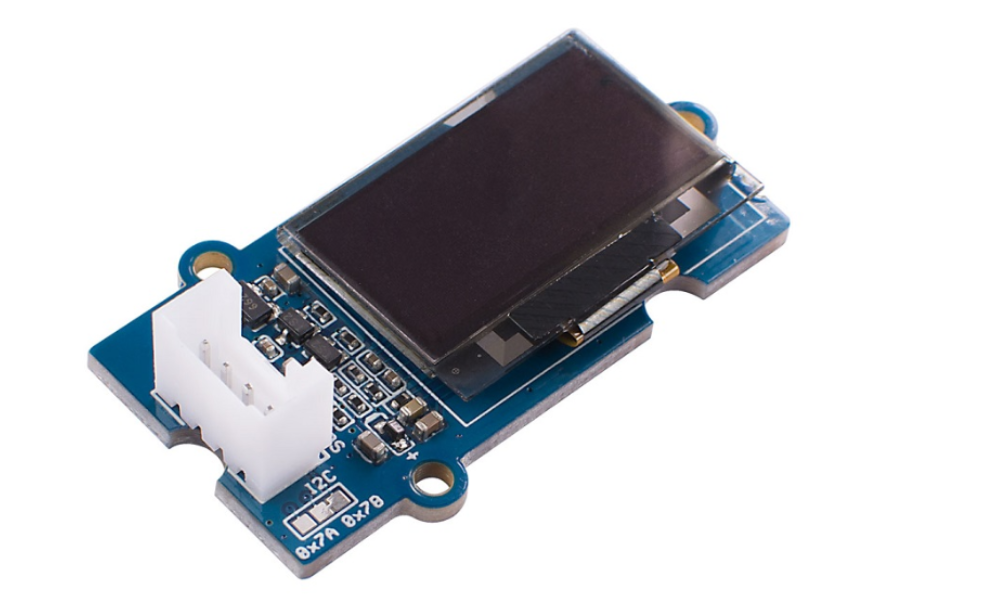

Grove - OLED显示器0.96英寸（SSD1315）是一种单色（白色）128×64像素无源显示矩阵模块，具有Grove I2C接口。得益于新的SSD1315芯片，它可以在3.3V下工作，因此我们去掉了昂贵的DC-DC升压电路。通过板载电平移位电路，新的Grove - OLED显示器0.96“可以在3.3V和5V平台上工作。也就是说，你可以轻松地将它用作Arduino OLED显示屏、树莓派OLED显示屏等。

硬件总线拓扑

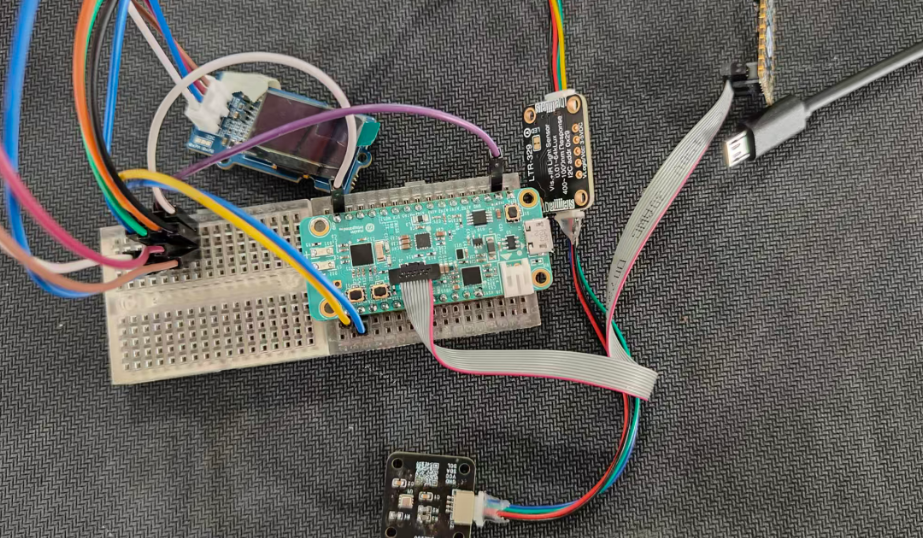

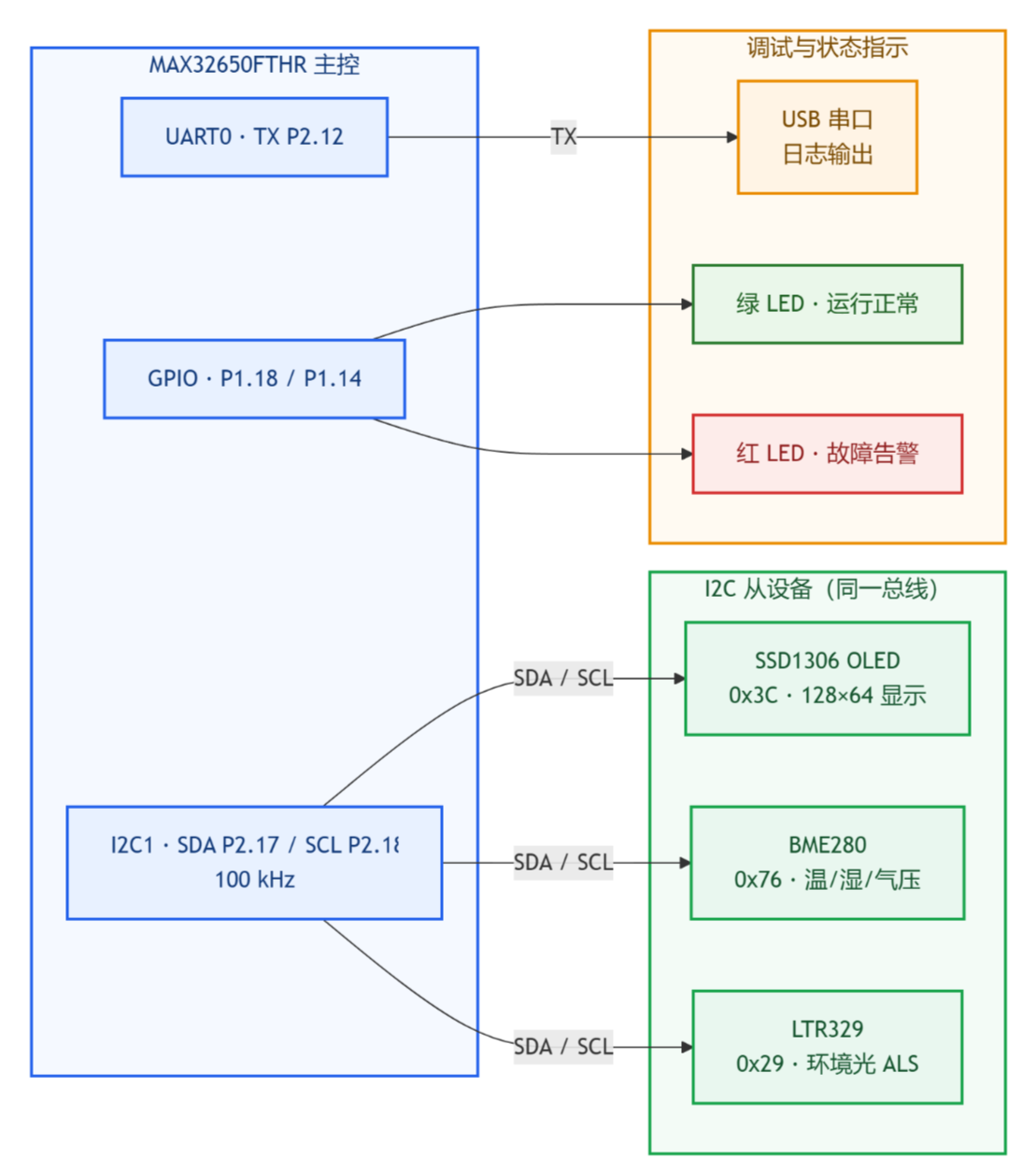

整体连接效果如下：

第 4 章 软件设计

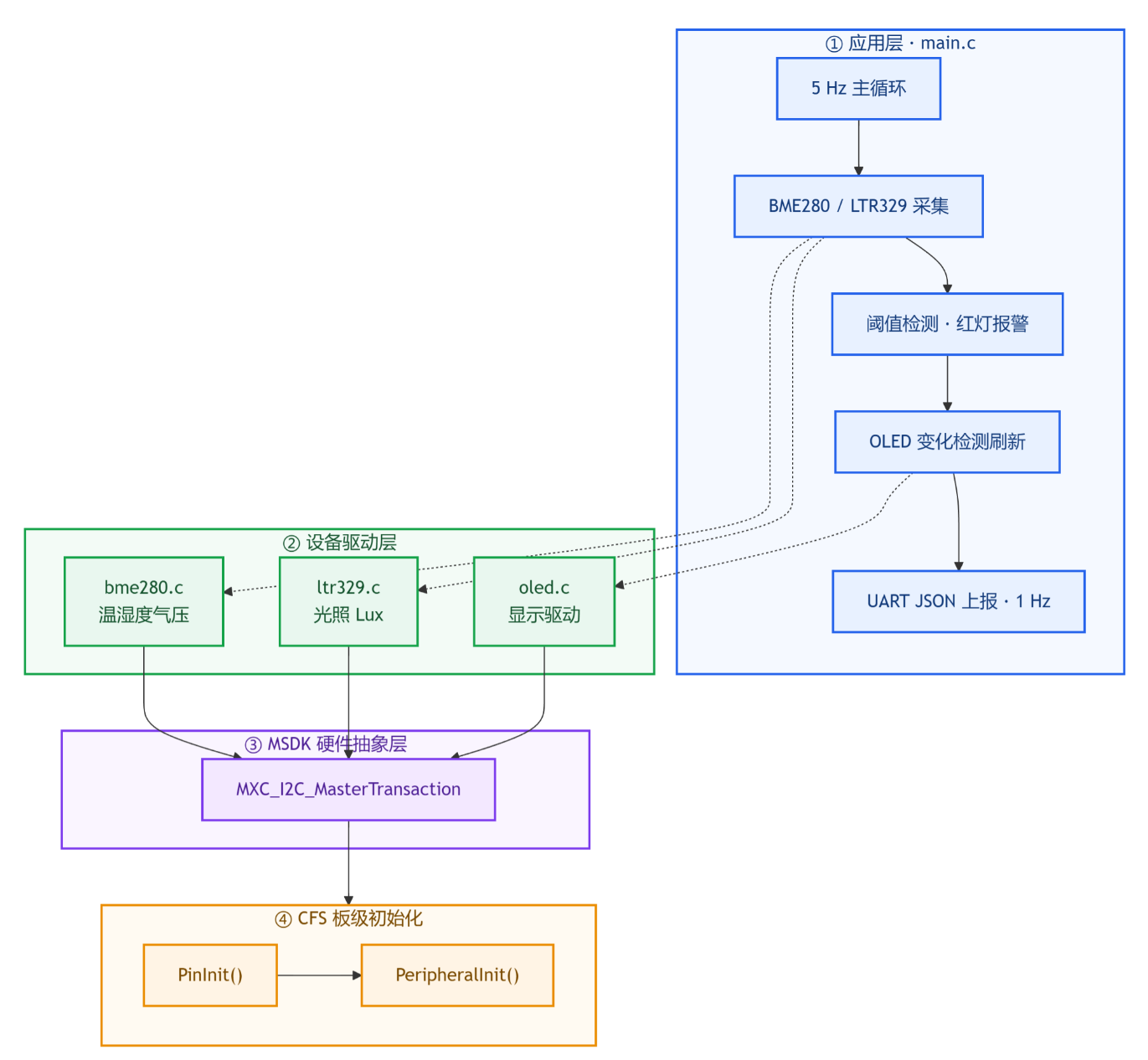

软件架构

开发环境

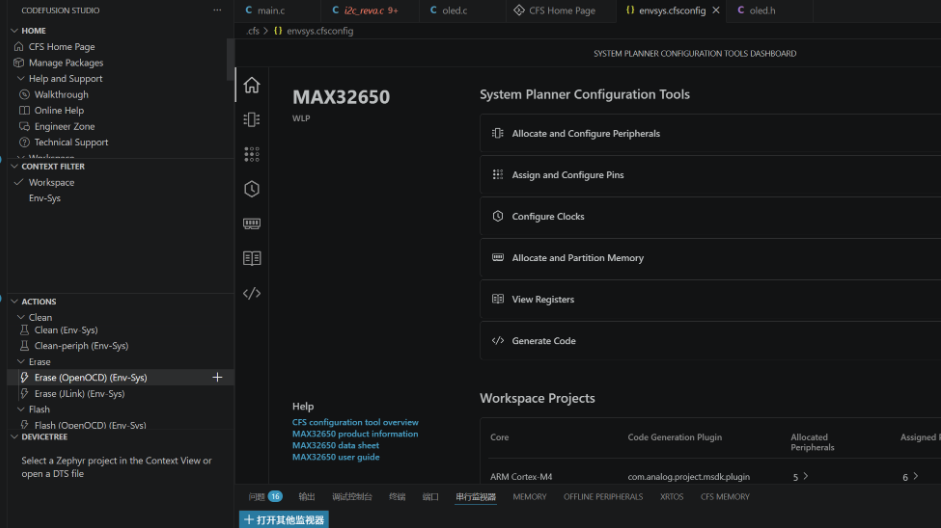

本次使用的是ADI CodeFusion Studio™嵌入式软件开发平台，集成化的配置环境：

这是我们用到的外设：

关键软件模块

主循环（main.c）

主循环位于 while (1) 中，按 200 ms 周期（5 Hz）执行：

1. 传感器读取：BME280 + LTR329 同时采样；
2. 阈值检测：四参数独立判断；
3. 报警驱动：红灯 LED 状态机；
4. OLED 显示：变化检测后局部重绘；
5. UART JSON 上报：每 5 个 tick 输出 1 帧 JSON。

BME280 驱动

• 寄存器映射：完整 0x88-0x9F（26 字节温压校准）+ 0xA1 + 0xE1-0xE7（湿度校准）
• 采样模式：forced mode，配置 osrs_t=x2、osrs_p=x16、osrs_h=x1
• 数据读取：8 字节 burst read（0xF7-0xFE），保证 press/temp/hum 是同一时刻快照
• 补偿公式：参考 Bosch datasheet（double 浮点实现）

// 温度补偿（PGapp 验证版）
var1 = (T/16384 - T1/1024) * T2;
var2 = (T/131072 - T1/8192)² * T3;
t_fine = var1 + var2;

// 气压补偿
p = 1048576 - P_raw;
p = (p - var2/4096) * 6250 / var1;
p = p + (var1_H + var2_L + P7) / 16;

// 湿度补偿（BME280 专属）
var_H = (t_fine - 76800);
var_H *= (1 - H1 * var_H / 524288);

LTR329 驱动

• 寄存器映射：0x80 ALS_CTRL（gain + active）、0x85 MEAS_RATE（integ + meas_rate）、0x86 PART_ID、0x87 MANU_ID、0x88-0x8B CH1/CH0 数据
• 初始化：soft reset → 等 50 ms → gain=2x + active → 写 MEAS_RATE
• 数据读取：4 字节 burst read from 0x88，按 datasheet byte order
• Lux 计算：

lux = 0.6 × CH0 / (gain_factor × integration_ms / 100)

OLED 驱动

• 协议：SSD1306 标准"控制字节 + 数据字节"模式（control=0x00 命令，control=0x40 数据）
• 写命令/数据：oled_write(0x00, cmd) / oled_write(0x40, data)
• 显示函数：ASCII 8×16、6×8 字体，4 行布局

报警状态机

               ┌──────────────────────┐
                │  alarm_active = false │
                └──────────┬───────────┘
                           │
                  任意阈值越限
                           ↓
                ┌──────────────────────┐
   触发 →        │  alarm_active = true  │  ← 红灯亮
                │  发送 trigger 帧      │  ← 蜂鸣器响（预留）
                └──────────┬───────────┘
                           │
                  全部回到正常
                           ↓
                ┌──────────────────────┐
   恢复 →        │ alarm_active = false  │  ← 红灯灭
                │  发送 clear 帧        │
                └──────────────────────┘

关键技术问题

I2C 死循环问题

问题：MSDK MXC_I2C_MasterTransaction 在 combined tx+rx（restart=1）模式下，polling 循环卡死在 while (!(i2c->intfl0 & MXC_F_I2C_REVA_INTFL0_DONE))。

解决方案：

• 使用 restart=0 + 一次 transaction 内部完成 tx+rx
• static global mxc_i2c_req_t 复用，避免状态机残留
• E_BUSY 自动重试：Shutdown + Init + 重配频率，再 retry

第 5 章 报警阈值

第 6 章 数据协议

串口 JSON

正常态（每秒一帧）：

{"T":22.3,"P":1013,"H":43.5,"Lux":128,"alarm":"ok"}

报警触发：

{"alarm":"trigger","T":42.1,"H":43.5,"P":1013,"Lux":128}

报警恢复：

{"alarm":"clear"}

OLED 显示

┌────────────────────────┐
│ T:23.4 C               │
│ P:1013hPa              │
│ H:43.5%                │
│ L:128 lx               │
└────────────────────────┘

报警逻辑

trigger: 任一阈值越限 + 上一周期为正常 → 立即发送 trigger + 红灯亮
clear:   全部回到正常 + 上一周期为报警 → 立即发送 clear + 红灯灭
ok:      正常态每秒一帧
active:  报警态每秒一帧（标记 alarm="active"）

第 7 章 性能指标

第 8 章 测试与验证

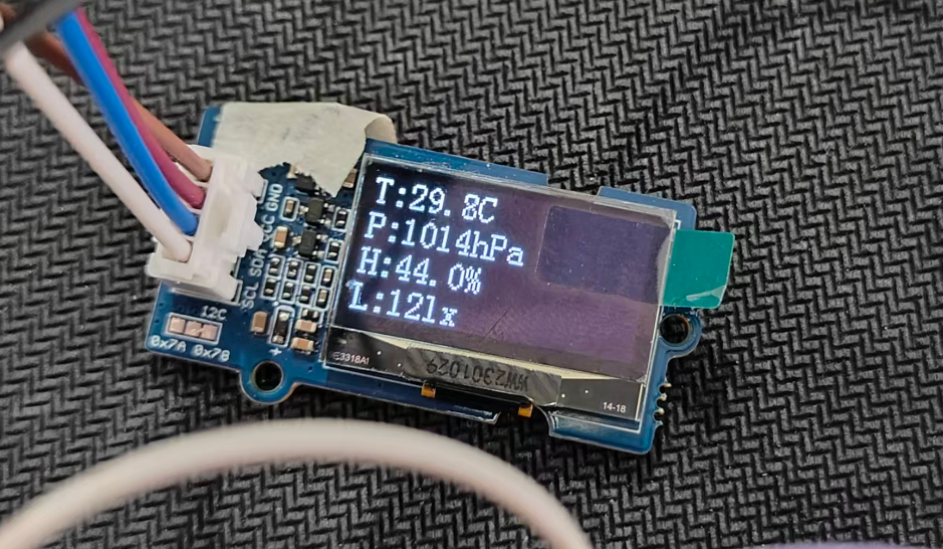

界面显示：

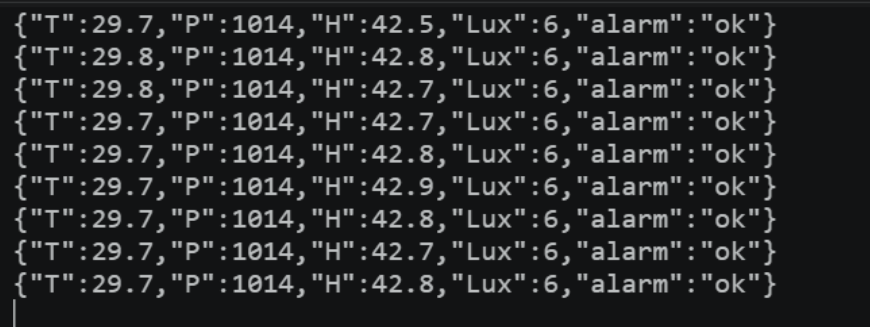

串口接收：

报警状态：

环境光是最容易改变的物理量，我们就用这个变量进行测试，当超过1000的时候会进行红灯报警：

第 9 章 总结

本项目在 MAX32650FTHR 开发板上成功集成了 BME280、LTR329、SSD1306 OLED 三类 I2C 器件，实现了多传感器环境参数实时采集、本地显示、远程上报、阈值报警四大核心功能。软件采用模块化设计、纯 MSDK I2C API、static-req + E_BUSY 重试机制，系统稳定可靠。

关键创新点：

1. 统一 I2C 总线：三类器件 0x76/0x29/0x3C 共用 I2C1；
2. local-loop 抽象：static global req + E_BUSY 自动重试，规避 MSDK 死循环；
3. 变化驱动 OLED：避免 100 kHz 下整屏 90 ms 的视觉残影；
4. 状态机报警：触发 → 维持 → 恢复三态机设计，1 秒内响应。
