一、项目介绍

MAX32655FTHR 基于 Analog Devices MAX32655 微控制器（Arm Cortex-M4F 核心，集成 BLE 5.0 射频模块），适合验证低功耗多传感器数据采集与无线上报场景。开发板结合板载 I2C2 总线（P0_30/P0_31）与用户可编程 LED，并基于 WSF（Wireless Software Framework）蓝牙协议栈的 GATT Server 与 WSF Timer 机制，可用于实现多路传感器周期性采样、本地 OLED 实时显示与蓝牙 Notify 推送的一体化环境监测终端。

在实时性方面，WSF 提供的 wsfTimer_t 定时器、AttsHandleValueNtf 通知接口以及 AttsCccEnabled 订阅状态查询机制，可以在保证 BLE 连接稳定性的前提下完成多路传感器数据的周期采集与推送；同时引入 LVGL 图形库驱动 SSD1306 OLED，通过独立于 BLE 连接状态的定时器保证屏幕持续高频刷新。结合三颗环境传感器，MAX32655FTHR 非常适合构建"多传感器融合采集 + 双端（上位机/小程序）BLE 接收 + 阈值声光报警"的完整应用原型。

硬件平台
本次使用 Analog Devices MAX32655FTHR 开发板，是一款面向物联网应用的高性能蓝牙低功耗开发平台。该开发板搭载了基于 ARM Cortex-M4 内核的 MAX32655 微控制器，具备丰富的外设资源，包括多个 I2C 接口、GPIO 端口等，非常适合用于多传感器蓝牙低功耗监测站的开发。开发板集成了蓝牙射频模块、调试接口与用户可编程 LED，便于快速搭建无线环境监测节点。

软件平台

在软件方面，本项目采用 VSCode + ADI CodeFusion Studio插件作为开发环境；WSF（Wireless Software Framework）蓝牙协议栈作为底层运行环境，配合 LVGL 图形库与 SSD1306 I2C HAL 驱动 OLED 显示。通过将传感器读取、GATT 服务与显示渲染整合到统一的 WSF 事件循环中，实现了 BLE 从机广播、多特征 Notify 推送以及本地可视化显示的协同工作。

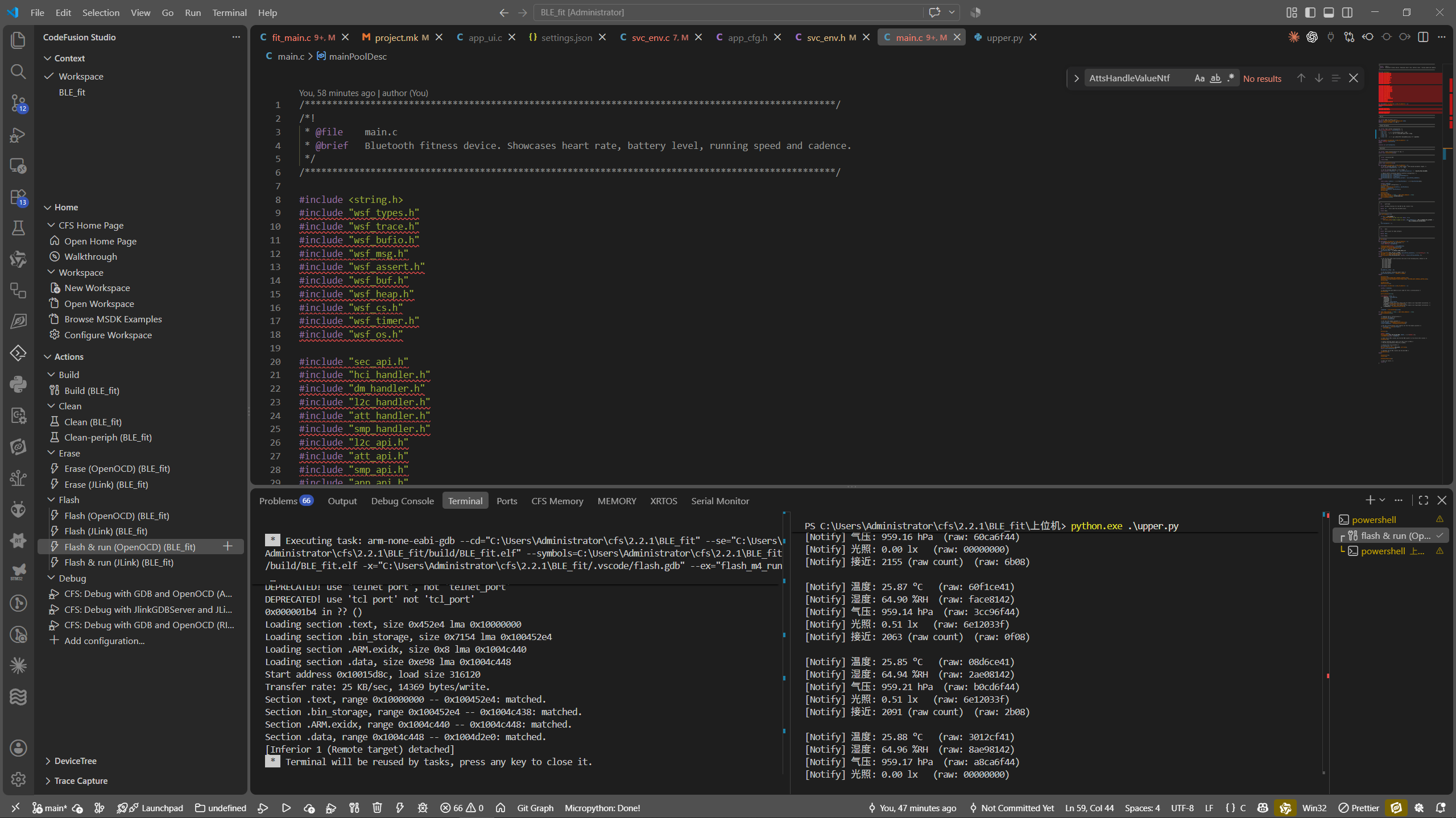

ADI CodeFusion Studio 开发调试画面：

主控设备：Analog Devices MAX32655FTHR 开发板

• 搭载 MAX32655 MCU（ARM Cortex-M4F）
• 集成蓝牙 5.0 低功耗射频模块
• 板载用户可编程 LED 指示灯，用于报警联动
• 支持自定义多服务 GATT Profile

传感器模块

• SHT30 模块（温湿度）

• RPR-0521RS 光照接近传感器模块

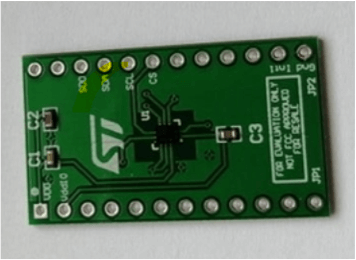

• STEVAL-MKI192V1（LPS22HH）气压传感器模块

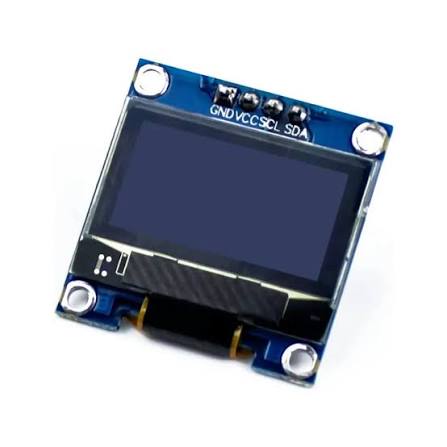

• SSD1306 OLED 显示模块（I2C，128×64）

项目目标：

• 多传感器融合采集：单一 I2C2 总线同时挂载 SHT30、RPR0521RS、LPS22HH 三颗传感器与 OLED，一次定时器触发内完成全部读取与刷新。
• 采样周期可配置：通过宏 FIT_SENSOR_SAMPLE_PERIOD_SEC 在 1~60 秒范围内任意配置，编译期越界检查防止误配置。
• OLED 高刷新率显示：独立于 BLE 连接状态的 LVGL 定时器以 20ms 周期驱动，实测刷新率约 50Hz，远超 5Hz 设计指标。
• 双端 BLE 接收：Python 上位机（bleak）与微信小程序均可同时连接设备，稳定接收温度/湿度/气压/光照/接近五路 Notify。
• 声光报警联动：小程序端持续监测温度是否跨越设定阈值，一旦跨越，1 秒内触发手机震动提醒并联动 LED 开关，且仅在跨越瞬间触发一次，杜绝持续超阈值时的重复报警。

二、任务分析与实现思路

本次我选做的任务是“赛道二：智能感知”其中的题目一：多传感器环境监测站。

题目要求可以拆为5个关键点：

1. 采集温度、湿度、气压、光照等环境数据，这需要我们准备好相应的传感器模块，并编写驱动，建立正常的数据读取功能；
2. 采样周期1秒至1分钟可配置，这既是对功能，也是对程序结构的要求，要存在一个变量或预定义常量，可以通过它来决定数据采集周期；
3. 在OLED屏实时显示（刷新率5Hz以上），显示方面的要求，需要准备并驱动OLED显示屏；
4. 并通过BLE发送至手机或上位机，存在上位机与通信要求，且使用BLE进行通信；
5. 当监测数据超过设定阈值时，1秒内触发声光报警提示，对于提示的发生没有具体的要求，我们既可以在下位机使用LED、屏幕、蜂鸣器等发出声光报警，也可以在上位机实现此功能。

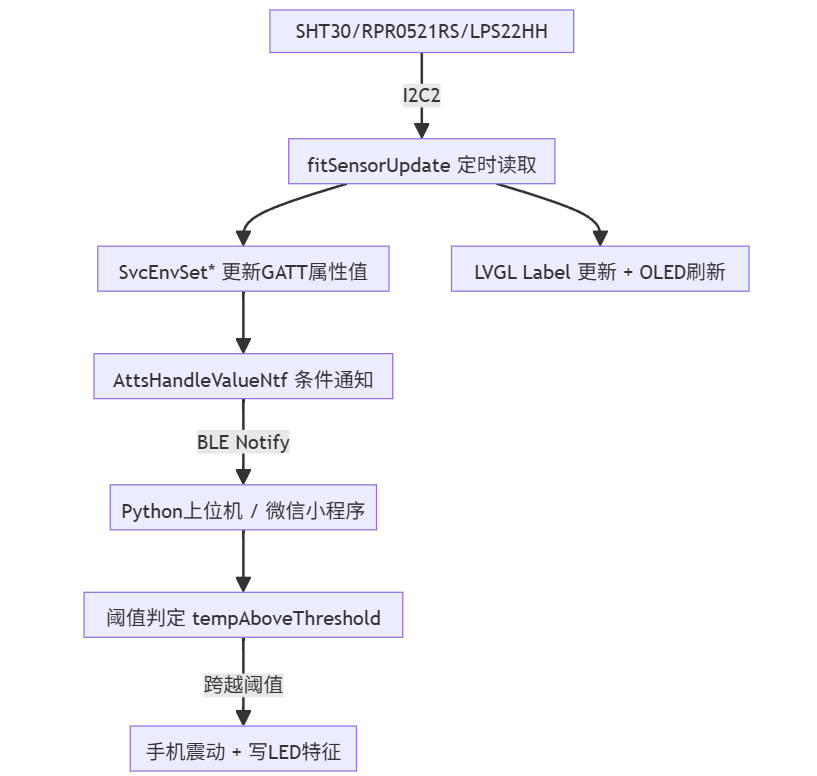

针对题目要求，我设计了如图的系统实现：

在工程实现过程中有几个关键的技术点：

双定时器解耦设计：
fitSetup() 中启动两个完全独立的 WSF 定时器：fitSensorTimer 按 FIT_SENSOR_PERIOD_MS（由采样周期宏换算）周期触发传感器读取与 Notify 发送；fitLvglTimer 固定 20ms 周期驱动 lv_tick_inc 与 lv_task_handler。二者互不依赖，即使设备未与手机建立 BLE 连接，OLED 依然持续刷新，保证了"采样周期可调"与"显示刷新率恒定"两个指标互不冲突。

采样周期可配置机制：
FIT_SENSOR_SAMPLE_PERIOD_SEC 宏统一控制三颗传感器的读取频率、GATT 属性更新频率与 Notify 发送频率，取值范围通过 #if 预处理指令做编译期合法性检查，超出 [1, 60] 直接报错，避免烧录后才发现采样异常。

GATT 多服务 Notify 设计：
温度、湿度、气压、光照、接近五个数据分别建立独立 GATT 服务与特征，均带 CCC 描述符支持 Notify 订阅。fitSensorUpdate() 中统一通过 AttsCccEnabled() 判断客户端订阅状态，仅在已订阅时才调用 AttsHandleValueNtf() 推送，避免向未订阅通道无意义发送数据。

Notify 可靠性保障：
针对多路传感器同时高频推送导致 WSF 通知缓冲池耗尽的问题，通过调整 appUpdateCfg_t 连接间隔参数与 mainPoolDesc 缓冲池数量两方面协同优化，确保五路 Notify 在任意采样周期设置下都能稳定送达，不出现某一路特征值"卡住不更新"的情况。

阈值报警边沿触发机制：
小程序端维护 tempAboveThreshold 状态标记，每次收到温度 Notify 后计算当前是否超阈值，仅当状态发生翻转（isAbove !== 上次记录值）时才触发一次 wx.vibrateShort 震动与 LED 写入操作；持续停留在同一侧不会重复触发，满足"跨越阈值触发一次"的设计要求。

三、实现过程

3.1 开发环境搭建

基于 MAX32655FTHR SDK 搭建 WSF 协议栈工程，配置 mainPoolDesc 缓冲池描述符与 StackInitFit/FitStart 初始化流程，确保 GATT Server、DM 层与 ATT 层回调正确注册。

3.2 外设配置

I2C2 总线以 100kHz 频率初始化，依次挂载 SHT30（地址 0x45）、RPR0521RS（地址 0x38）、LPS22HH（地址 0x5C）与 SSD1306 OLED（地址 0x3C）。针对 MAX32655 GPIO 存在 VDDIO/VDDIOH 双电压域的问题，在 ssd1306_i2c_hal_init() 中显式调用 MXC_GPIO_SetVSSEL 切换到 3.3V 域，避免 OLED 因电平不匹配无法通信。

3.3 主要代码实现

软件流程：FitHandlerInit 完成传感器与 OLED 初始化 → fitSetup 启动双定时器 → fitProcMsg 分发采样与 LVGL 事件 → fitSensorUpdate 完成"读取-更新属性-条件通知-刷新显示"闭环。

3.3.1 采样周期宏与定时器换算

#define FIT_SENSOR_SAMPLE_PERIOD_SEC   1U

#if (FIT_SENSOR_SAMPLE_PERIOD_SEC < 1) || (FIT_SENSOR_SAMPLE_PERIOD_SEC > 60)
#error "FIT_SENSOR_SAMPLE_PERIOD_SEC must be within [1, 60] seconds"
#endif

#define FIT_SENSOR_PERIOD_MS  (FIT_SENSOR_SAMPLE_PERIOD_SEC * 1000UL)
#define FIT_LVGL_PERIOD_MS    20

3.3.2 多传感器融合读取与条件通知

static void fitSensorUpdate(void)
{
    fitSht30.read(&fitShtData);
    fitRpr0521rs.read(&fitRprData);
    fitLps22hh.read(&fitLpsData);

    SvcEnvSetTemperature(fitShtData.temperature);
    SvcEnvSetHumidity(fitShtData.humidity);
    SvcEnvSetPressure(fitLpsData.pressure);
    SvcEnvSetLight(fitRprData.als);
    SvcEnvSetProximity(fitRprData.ps);

    if (fitConnId != DM_CONN_ID_NONE) {
        if (AttsCccEnabled(fitConnId, FIT_ENV_TEMP_CCC_IDX)) {
            AttsHandleValueNtf(fitConnId, ENV_TEMP_HANDLE_DATA,
                               ENV_TEMP_SIZE_DATA_ATT, SvcEnvGetTempValue());
        }
        /* ... 其余四路同理 ... */
    }
}

3.3.3 双定时器解耦刷新

case FIT_SENSOR_TIMER_IND:
    fitSensorUpdate();
    WsfTimerStartMs(&fitSensorTimer, FIT_SENSOR_PERIOD_MS);
    break;

case FIT_LVGL_TIMER_IND:
    lv_tick_inc(FIT_LVGL_PERIOD_MS);
    lv_task_handler();
    WsfTimerStartMs(&fitLvglTimer, FIT_LVGL_PERIOD_MS);
    break;

3.3.4 阈值跨越判定（小程序端）

checkTempAlarm(value) {
    const isAbove = value > this.data.tempThreshold
    if (this.data.tempAboveThreshold === null) {
        this.setData({ tempAboveThreshold: isAbove })
        return
    }
    if (isAbove === this.data.tempAboveThreshold) return

    this.setData({ tempAboveThreshold: isAbove })
    if (isAbove) {
        wx.vibrateShort({ type: 'heavy' })
        this.setLedState(true)
    } else {
        this.setLedState(false)
    }
}

四、实物验证

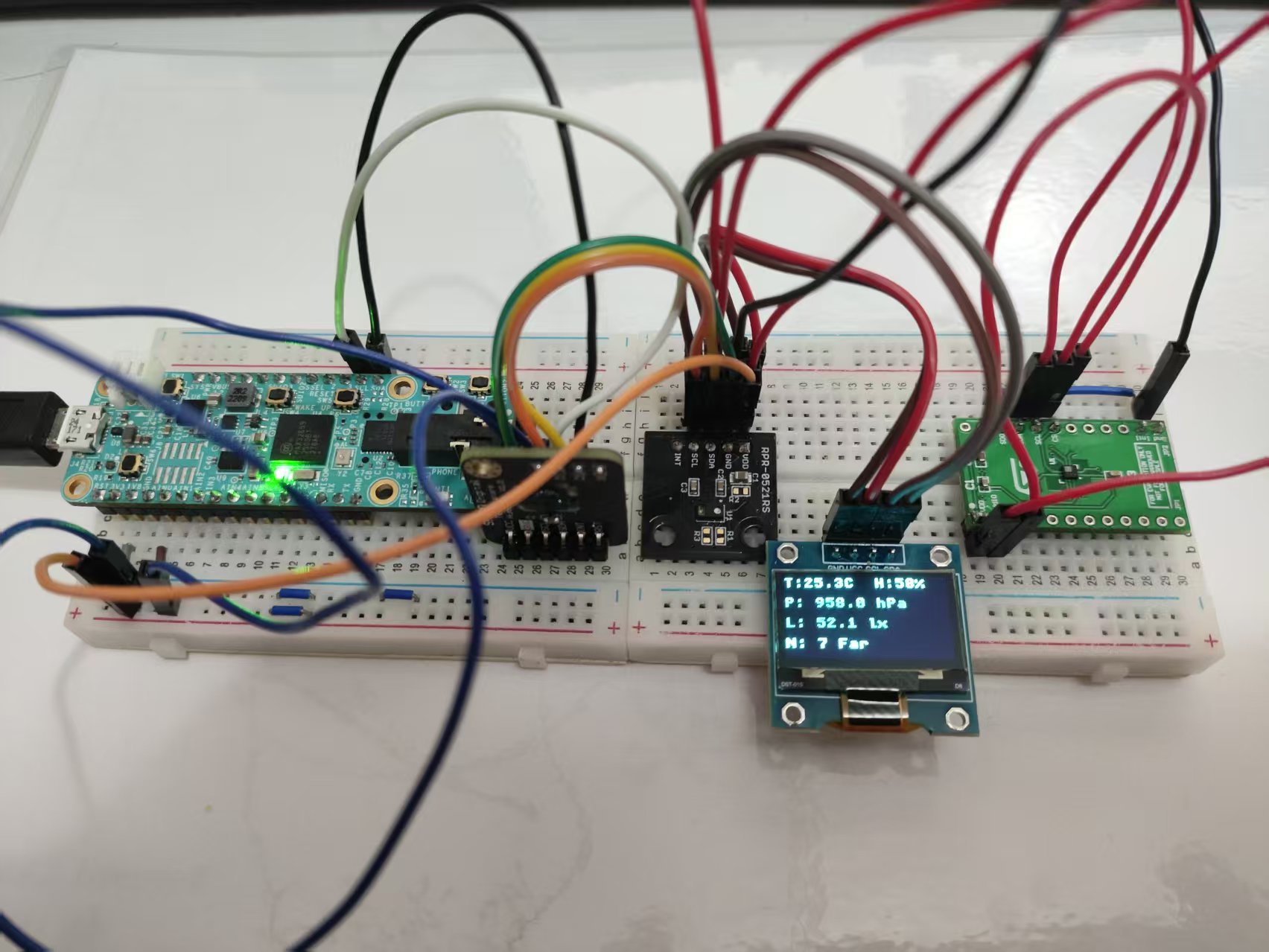

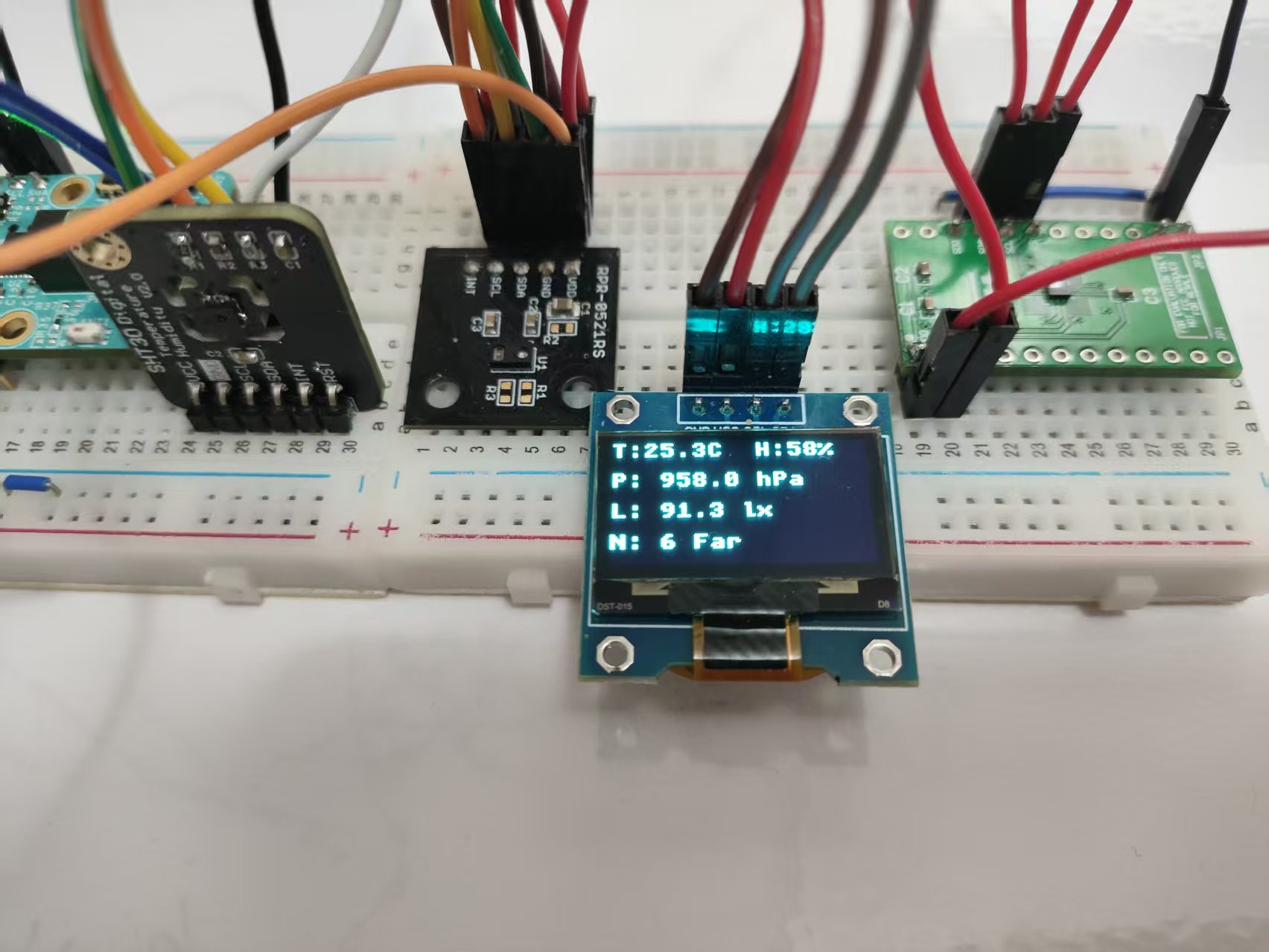

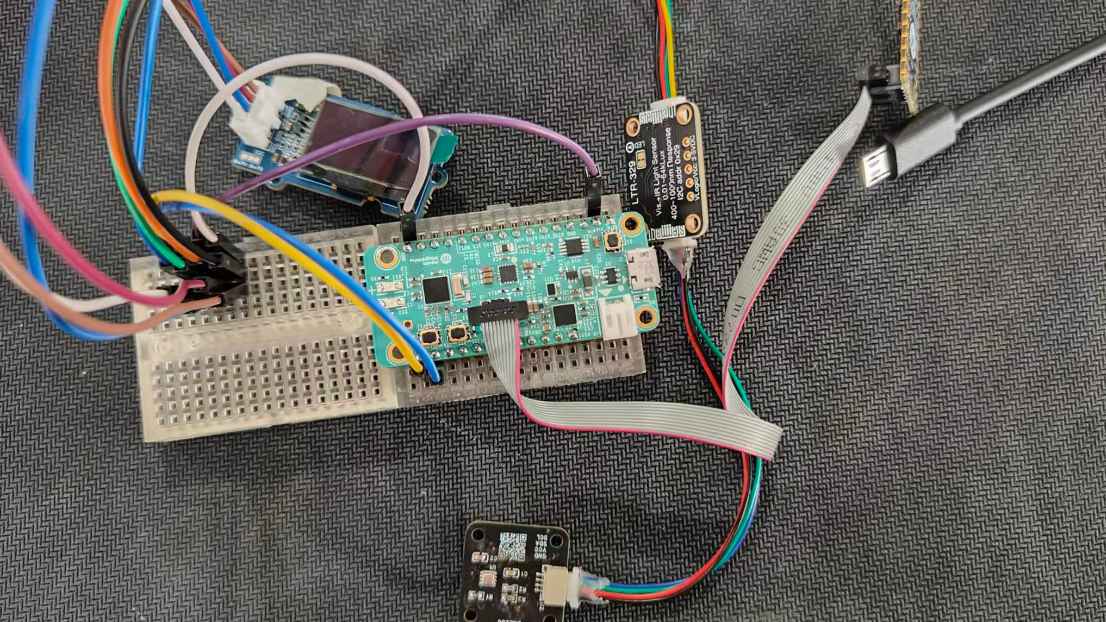

整体效果

4.1 传感器采集

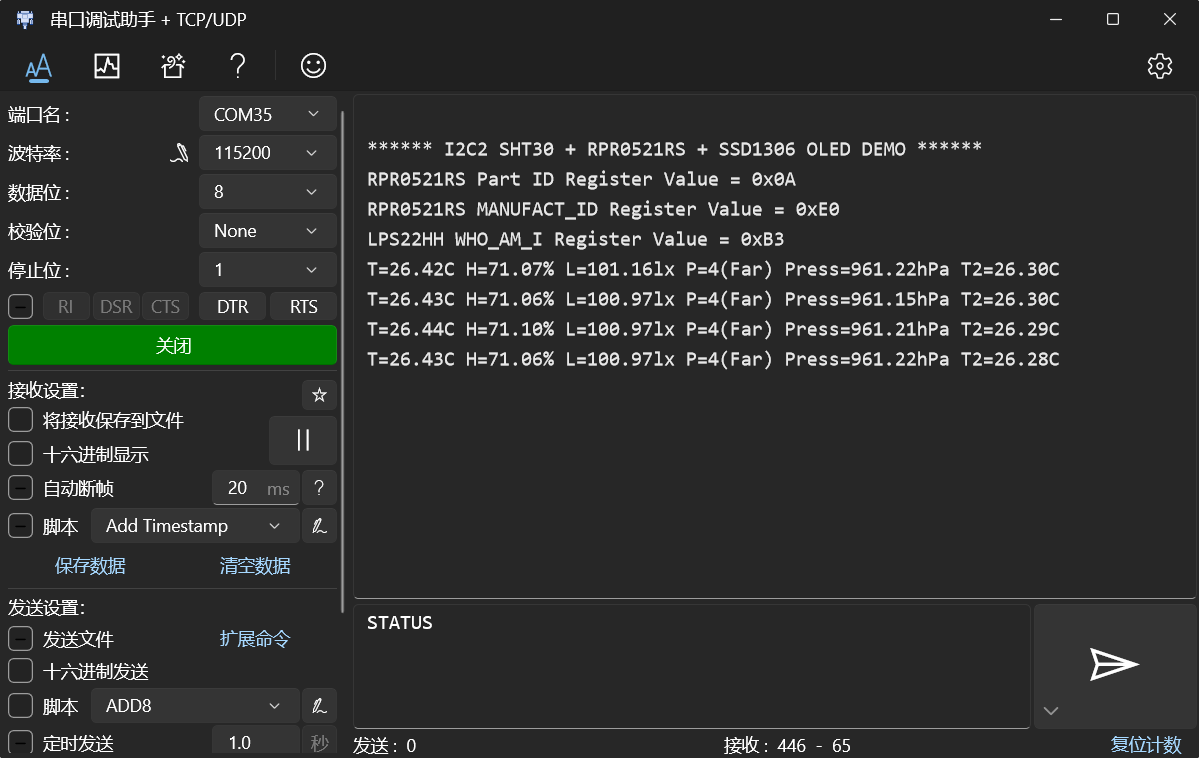

读取所有传感器模块信息，通过串口打印数据。其中温度T来自SHT30、温度T2来自LPS22HH传感器，数值基本接近。

4.2 上位机 BLE 连接测试

Python 上位机与微信小程序分别单独连接、及先后连接测试中，五路 Notify（温度/湿度/气压/光照/接近）均能持续稳定接收，此前发现的"接近传感器 Notify 数轮后停止"问题经连接间隔与缓冲池调优后未再复现。

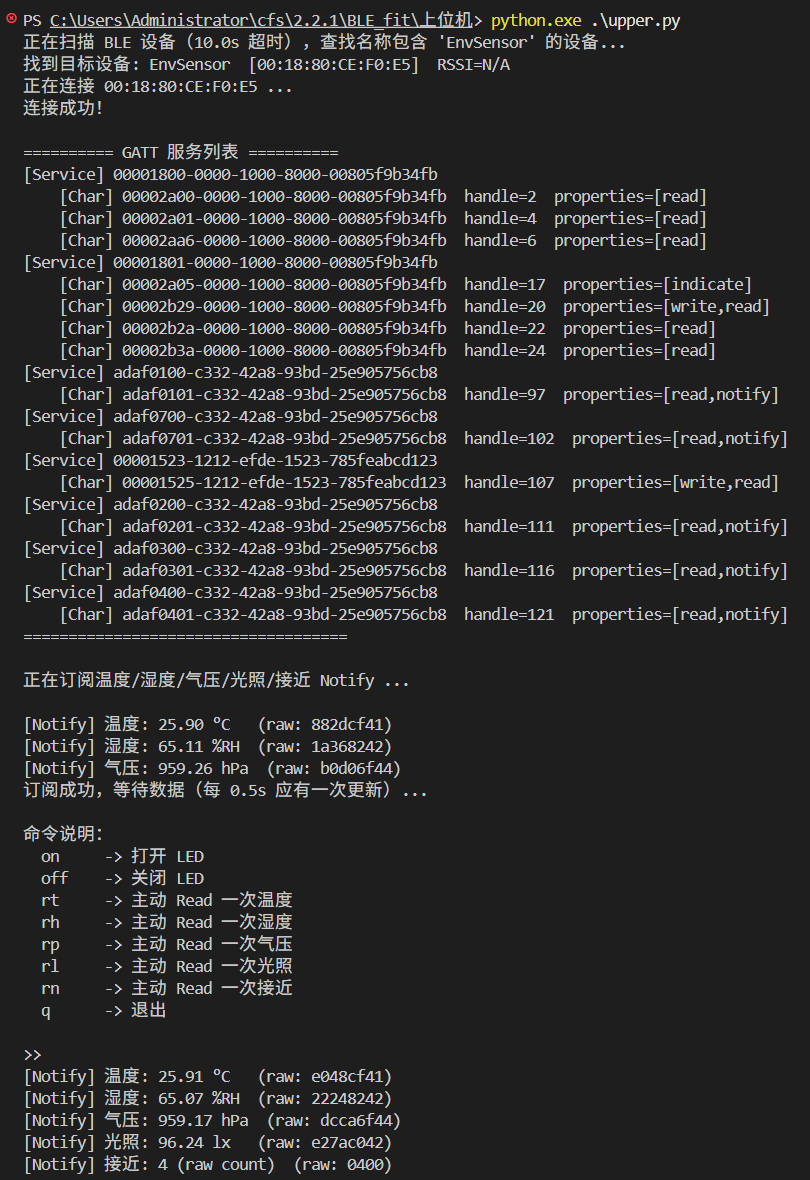

Python上位机日志

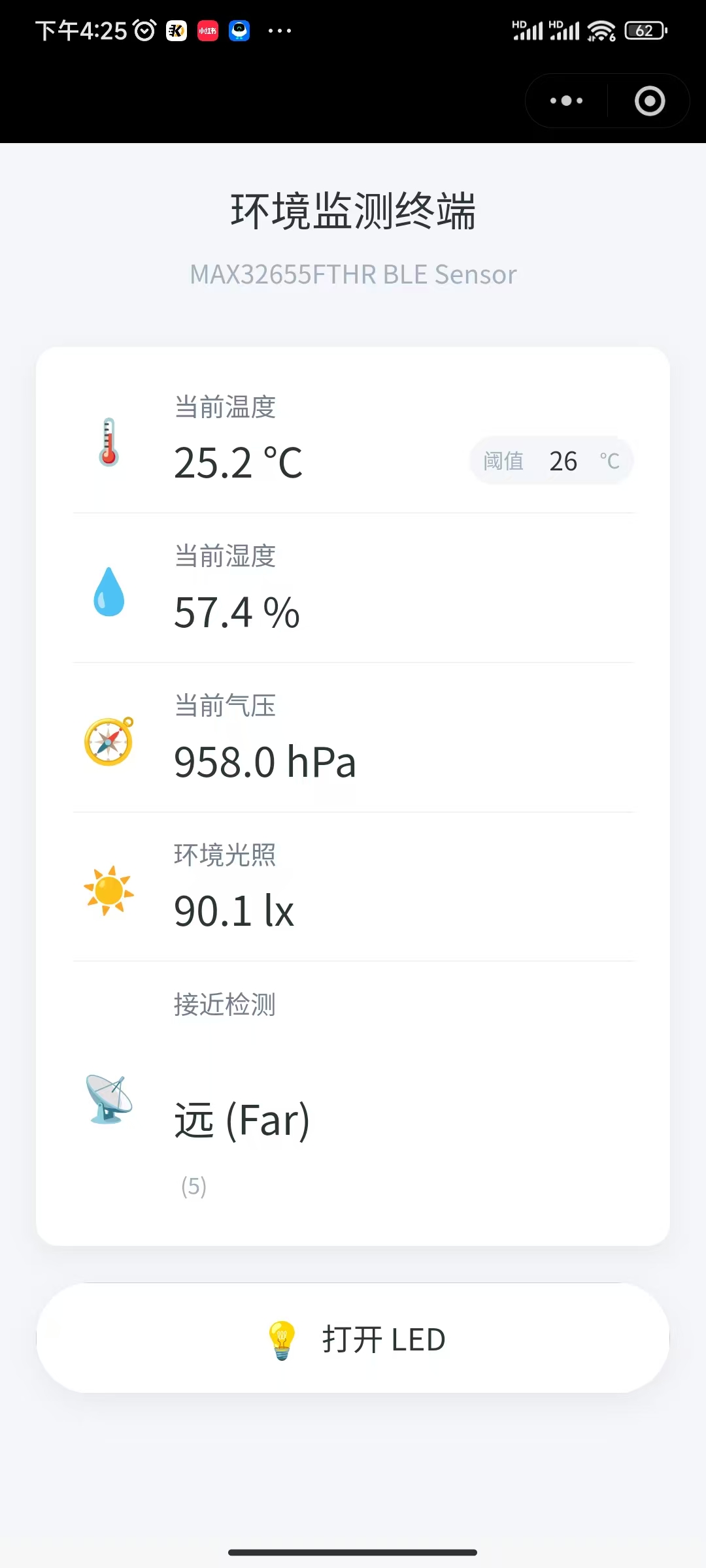

微信小程序画面

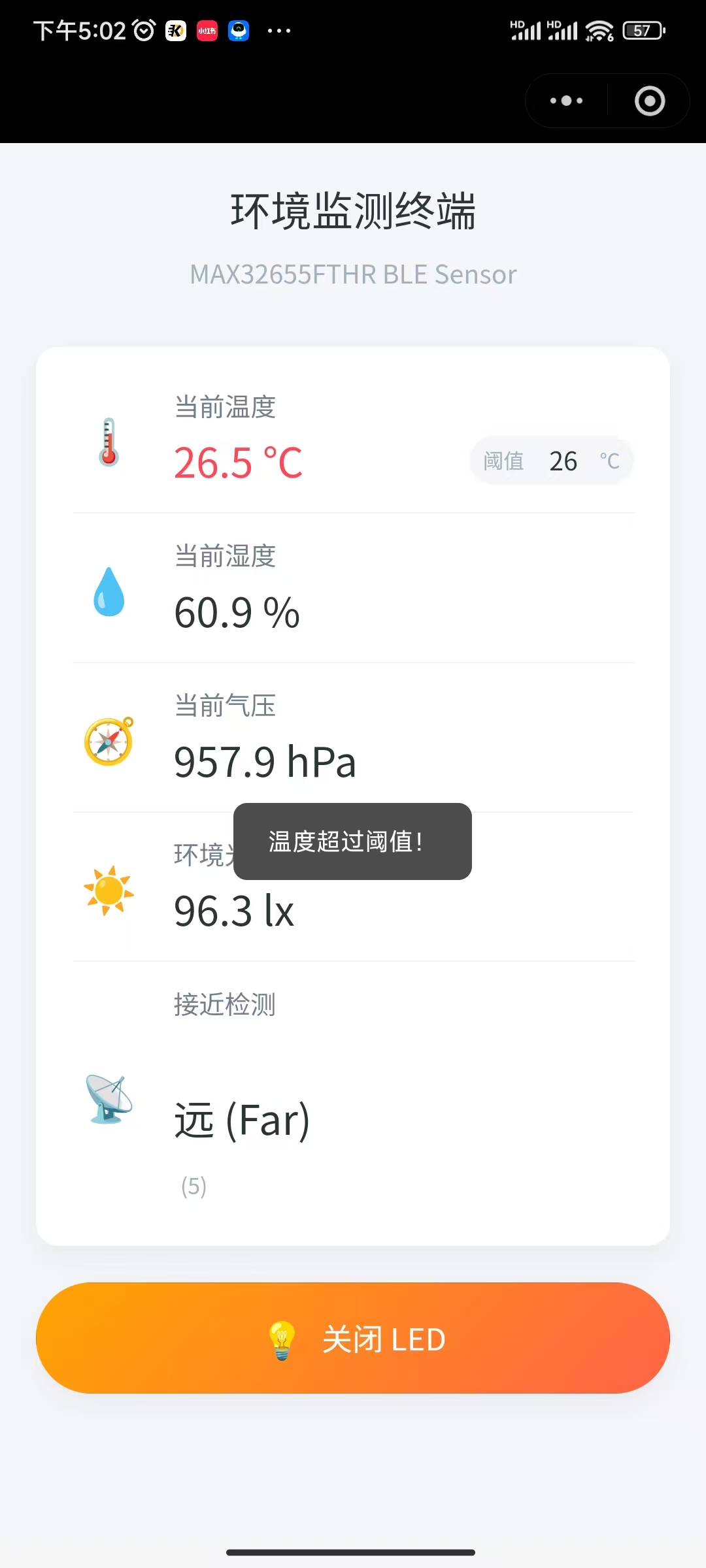

4.3 声光报警测试

手动加热传感器使温度跨越设定阈值，1 秒内手机发出声音提示并点亮板载 LED；温度持续维持在阈值以上时不再重复震动；温度回落跨越阈值后 LED 自动熄灭，且回落/上升过程均只触发一次动作，验证了边沿触发逻辑的正确性。

五、总结

本项目基于ADI CodeFusion Studio开发，将多传感器 I2C 融合采集、WSF BLE GATT 多服务 Notify、LVGL OLED 高频渲染与小程序端阈值边沿报警等多个技术点有机整合，形成了一个采样周期可灵活配置、显示刷新流畅、蓝牙推送可靠、报警响应及时的环境监测站原型。项目过程中重点解决了 BLE 通知缓冲池在多路高频推送下的资源争用问题，并通过双定时器解耦保证了显示与通信两条链路互不干扰。后续可在此基础上为气压、光照增加独立阈值报警通道，并将报警状态通过专用 GATT 特征回传给上位机，实现设备端与云端的双向报警确认。
