任务介绍

设备5v供电，需要比较大的电流 ，常规的笔记本u口，和一般充电头提供不了。

故本次设计的电压转换，是对外提供高电流的5v电压。

需要的dcdc芯片，digikey地址：MC34063AGD TAEJIN | DC DC 开关控制器 - DigiKey 市场

方案介绍

链接协议充电头，用协议芯片诱骗高电压，通过dcdc转换出高电流的5v电压。

只要芯片使用的是ch224k，诱骗电压50v。

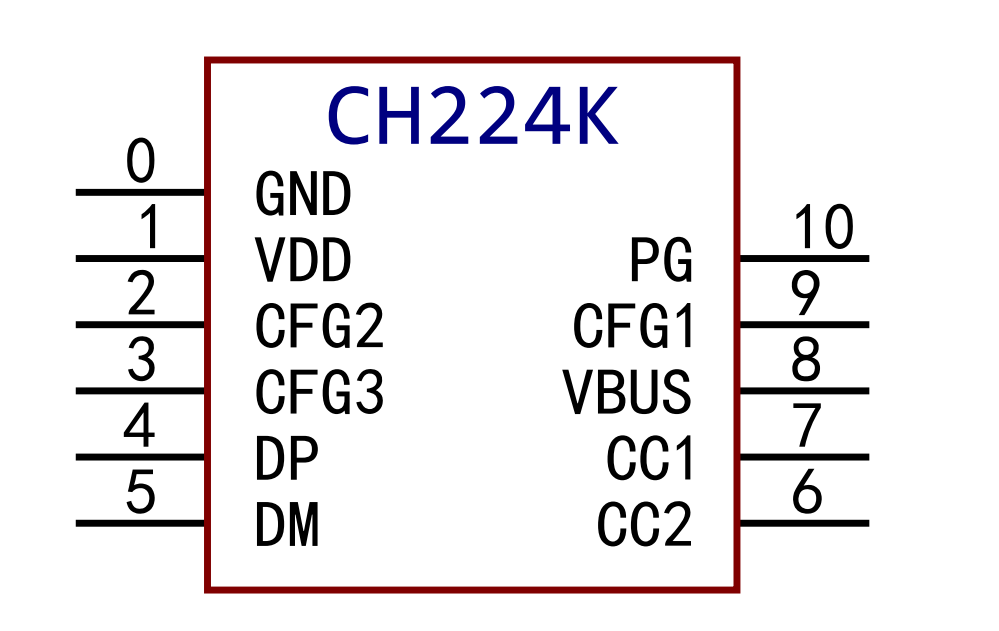

外部引脚如下

封装如下，比较好焊接。

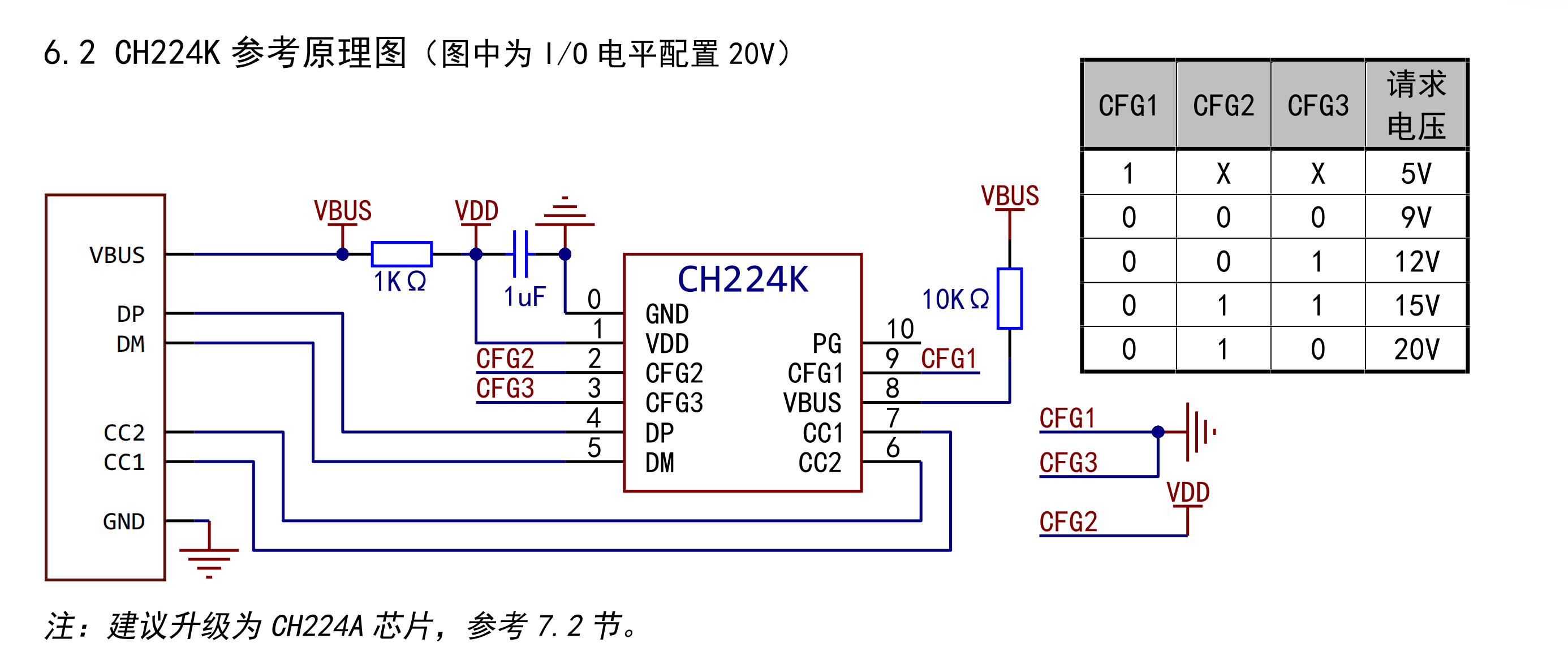

如下是外围元件，如下

使用6个dcdc芯片，提供足够高的电流

芯片使用MC34063AG-S08-R，最高提供1.5a电流，本次使用使用了6个，一起降压5v。

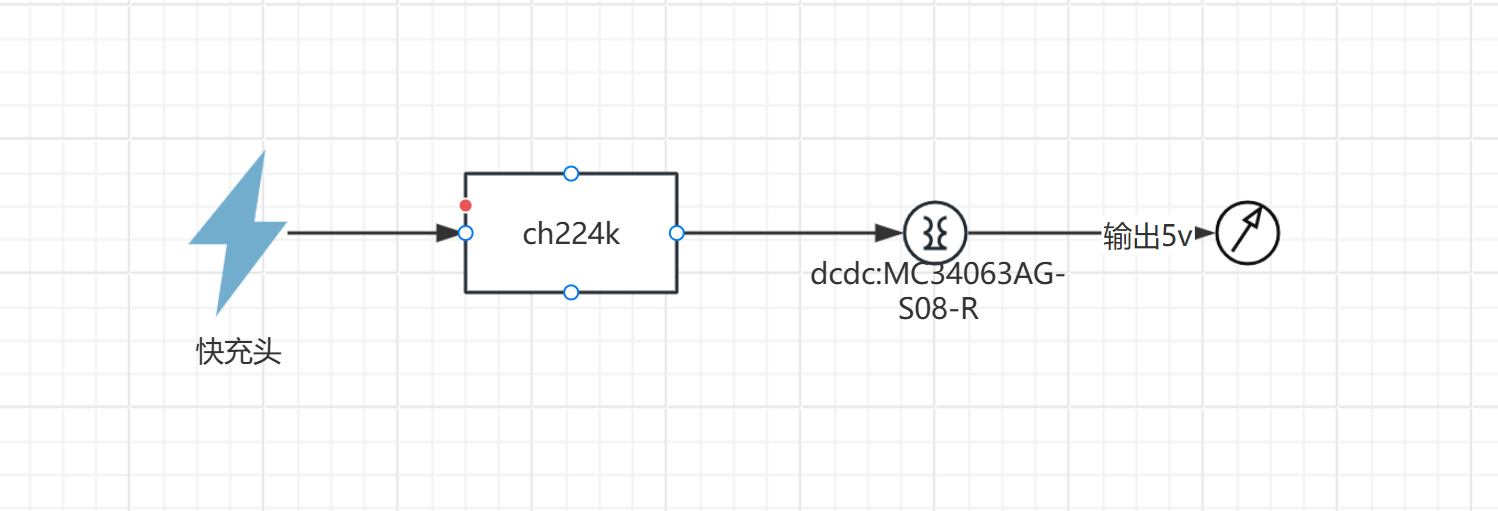

方案框图

模块介绍

根据任务，本次选用的协议芯片用于沟通协议充电头，诱骗最高20v电压出来。再次进行5v降压，用于给高功率的设备供电。

原理图和PCB模块介绍

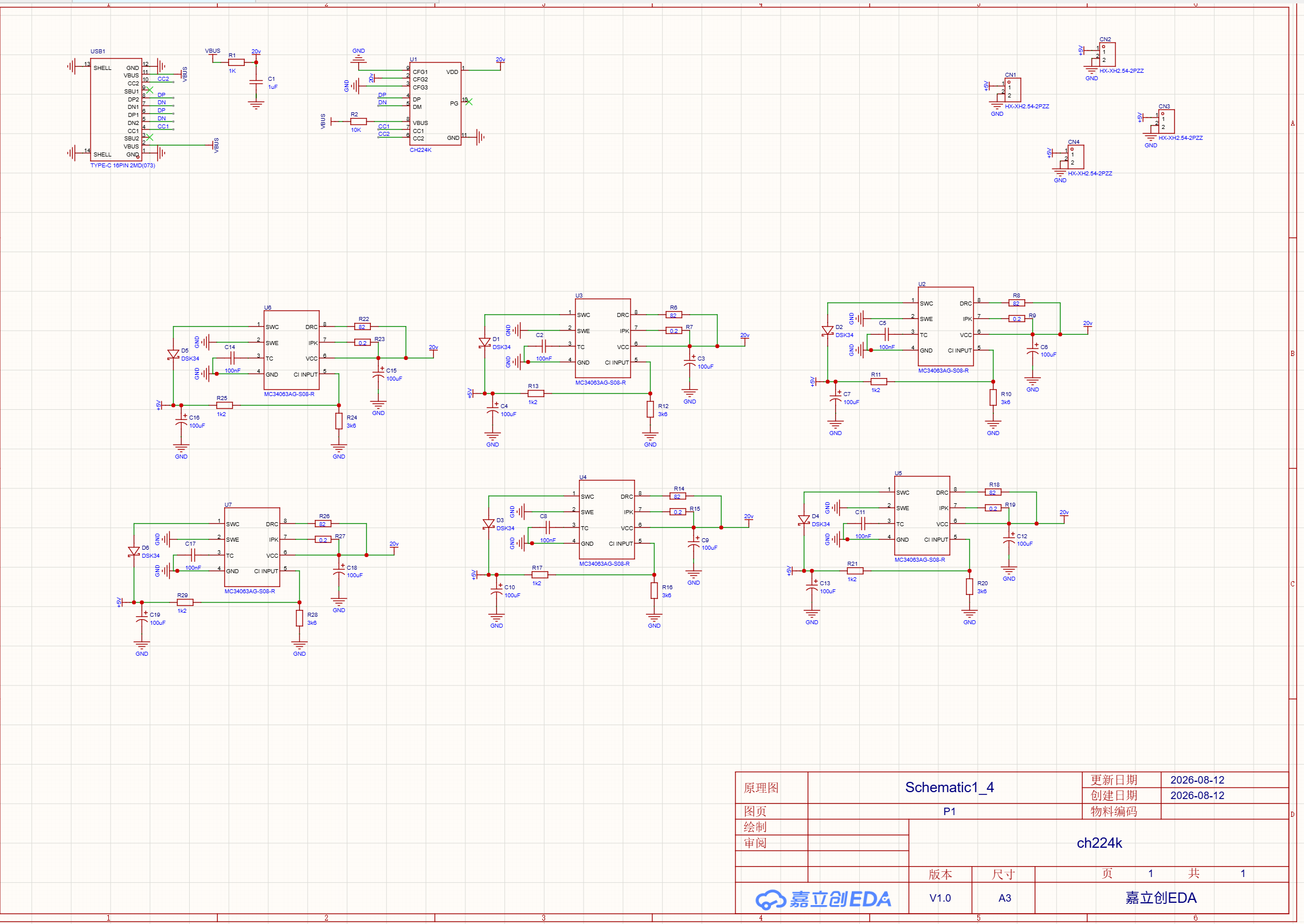

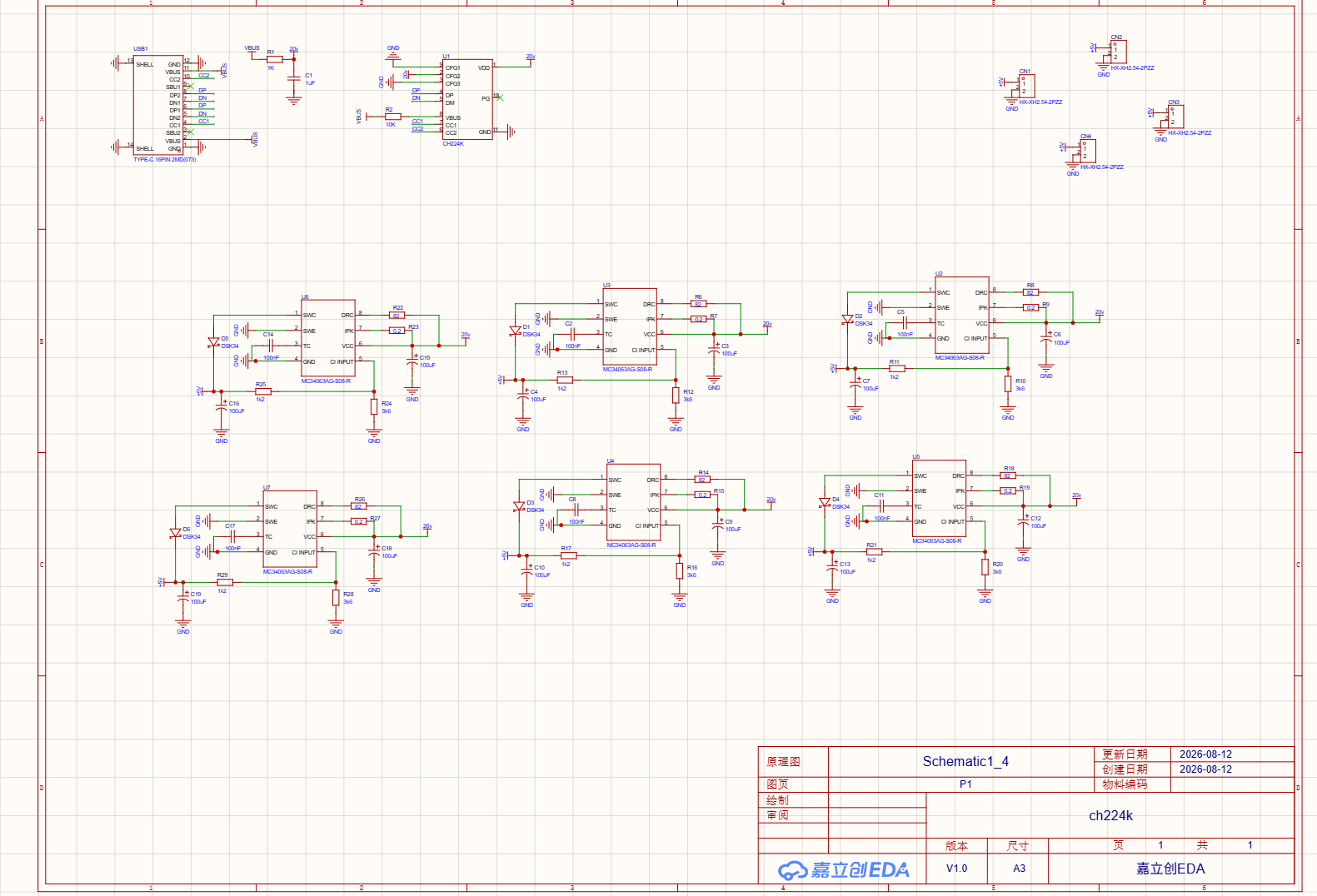

原理图

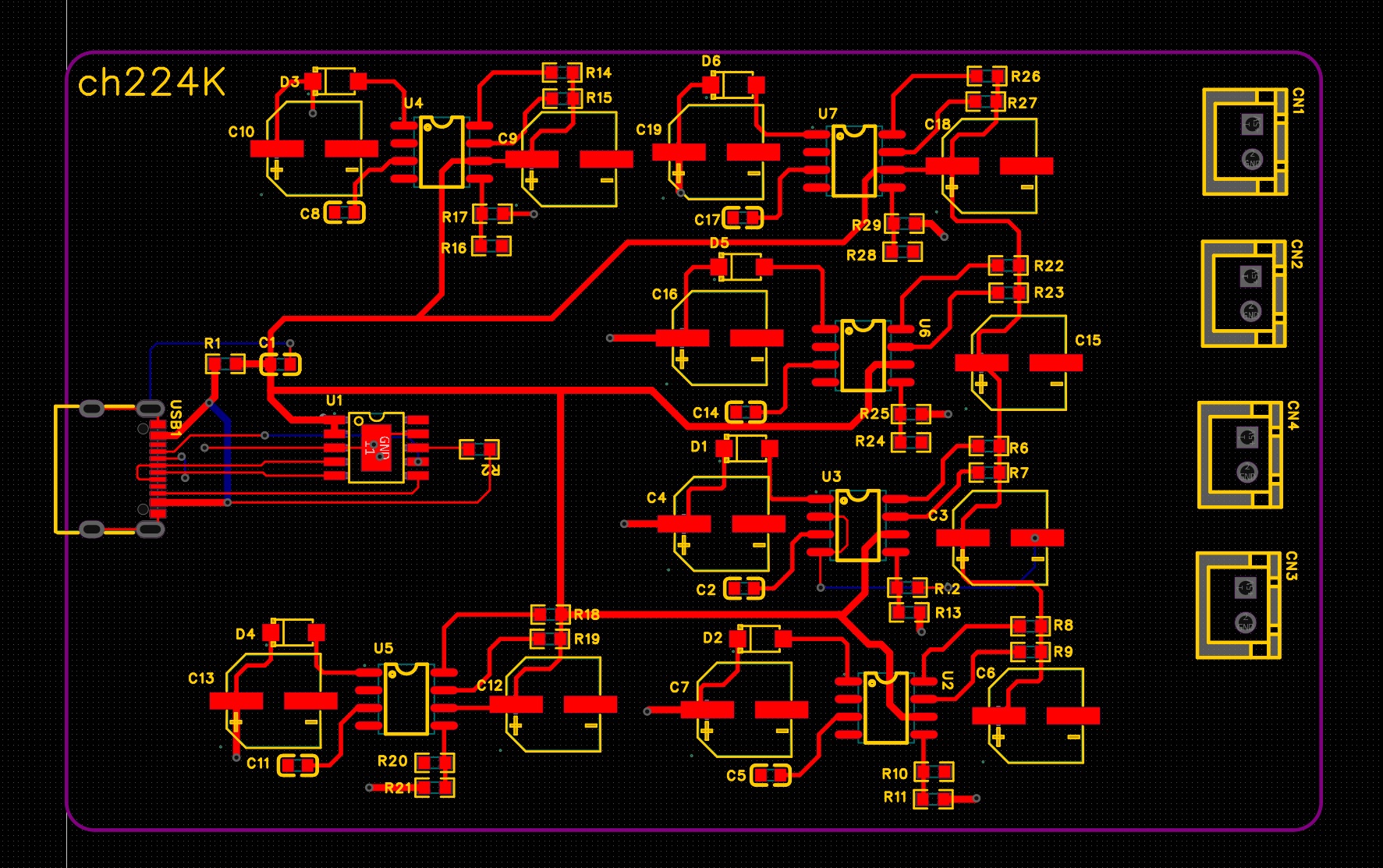

PCB

对外提供四个2pin的xh2.54的母座，线粗，比较容易压线，好用。

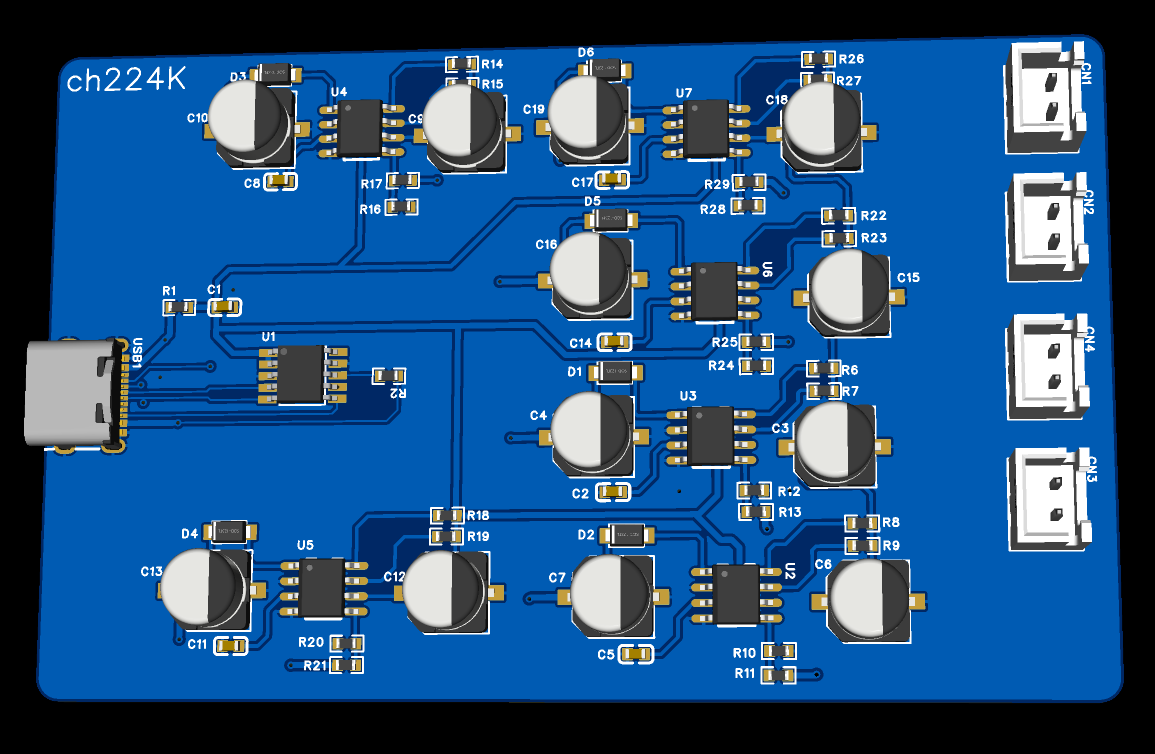

3D效果图

为了方便使用者扩展，核心板两侧的双排20针采用了蛇形孔，在不需要焊接的情况小，只需要将排针插入，就可以通过排孔对排针的压力保持较好的电气连接，当时用完扩展板或面包板，只需要将排阵拔出，就可以单独使用核心板。

为了给STM32G473芯片内部的ADC以及其它模拟部分的电路提供更好的性能，板上采用了一颗3.3V变3.0V的LDO芯片为STM32G473的模拟供电电压管脚VDDA提供低纹波的3.0V。

板上没有下载器，如果要调试该核心板，可以通过核心板靠近2个地线管脚的SWD连接器进行操作，也可通过外部的杜邦线将Pin15管脚的BOOT0拉低到地，同时给核心板加电，核心板即可进入编程模式，使用者可以通过USB对其进行编程。

板上有两颗LED，一个用于指示3.3V电压是否正常，另一个为状态指示灯，使用者可以通过编程对其进行点亮操作，以指示需要表示的状态。

模块主要性能指标和管脚定义

管脚定义

芯片性能

心得体会

本次活动主要设计一个5v高电流的输出模块，也是在工作中一直比较需要使用的功能工具。手边的2a头，供电在边界上，偶尔会掉电重启，会造成一些困扰，非常感谢这次活动，刚好与需求对应，完成本次的电源工具设计，后面会继续测试实物是否能够满足工作需求。
