任务介绍

本设计任务是实现一个DC-DC降压转换器电路，能够将输入电压转换为稳定的3.3V输出电压，同时提供最高3.5A的输出电流。该电路适用于需要稳定低压供电的电子设备。

方案介绍

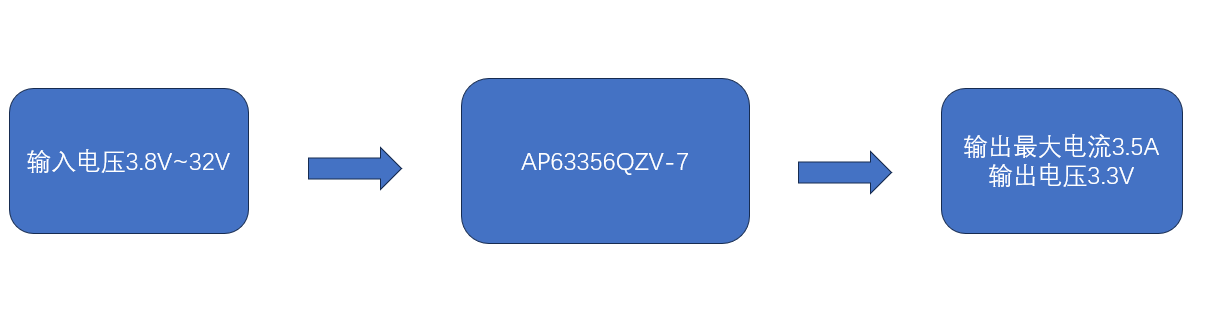

此设计包含一个DC-DC降压转换器模块，使用了AP63356QZV-7芯片。其核心思想是利用开关调节技术，通过电感和电容的储能和滤波，达成稳压输出的效果。设计中添加了必要的外围元件，如电感、输入输出电容和反馈电阻，以实现期望的电气性能。

模块介绍

主要芯片选择

• AP63356QZV-7（DigiKey官网的链接：https://www.digikey.cn/zh/products/detail/diodes-incorporated/AP63356QZV-7/13543596?s=N4IgTCBcDaIIIAUBsBmFBWJBFAWgNQFoB2EAXQF8g）

◦ 功能：AP63356QZV-7是一种高效、同步降压转换器，适用于高电流应用的电源供给。

◦ 应用：广泛用于照明、通信和消费类电子设备。

◦ 链接：AP63356QZV-7 在 DigiKey 上的链接。

功能和应用

• 主要功能：降压转换、输出电压调节、高效能量转换。

• 应用领域：电池供电设备、嵌入式系统、移动设备。

原理图和PCB设计介绍

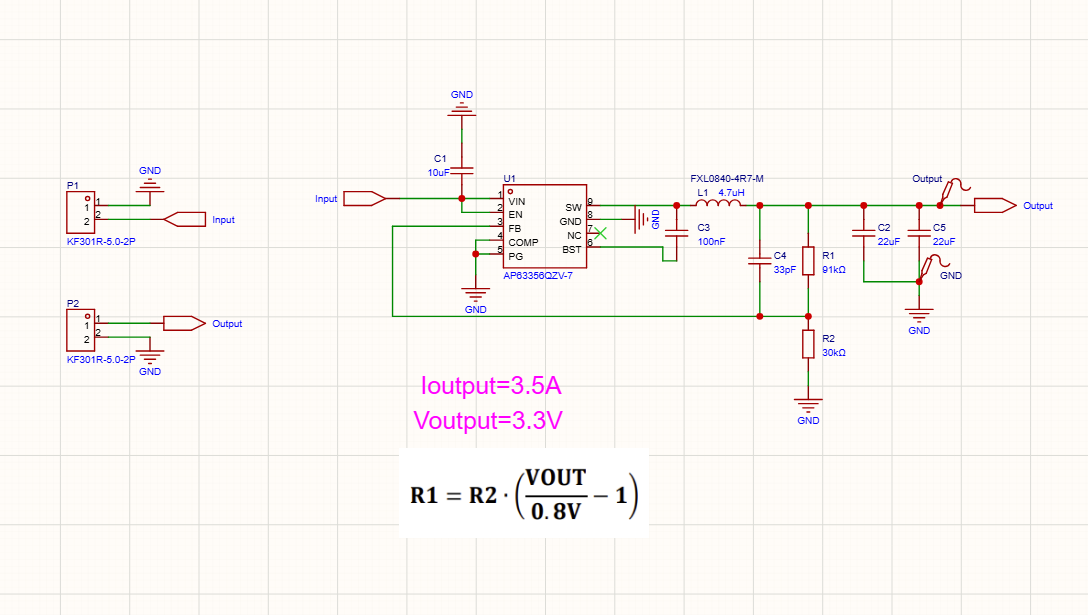

原理图

如图所示，原理图展示了各个电子元件的互联关系。电路的核心是AP63356QZV-7芯片，输入电压通过输入电容C1进入芯片，芯片根据反馈电阻网络（R1、R2）的配置输出稳定电压。电感L1共同承担能量储存的任务，C2、C5为输出提供滤波，仅保留电压的直流成分。

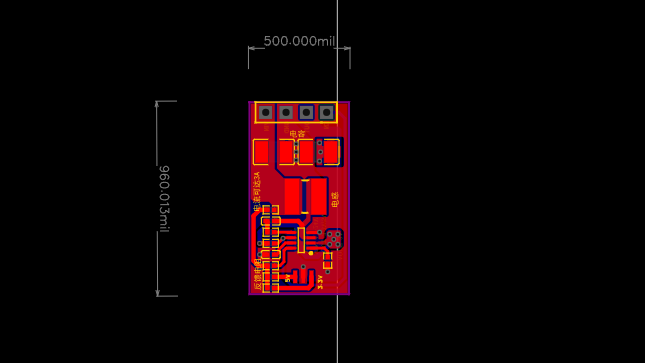

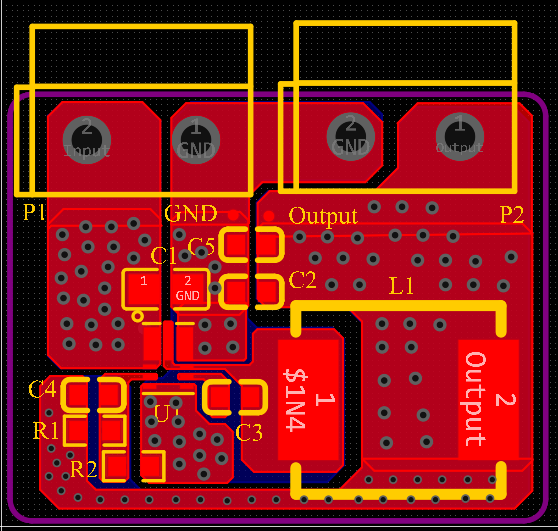

PCB

PCB设计要确保布局合理，以最小化寄生效应和电磁干扰。关键路径应尽量缩短，高电流的线要适当加宽。输入和输出的地要分开处理，尽量减少地回路。

模块主要性能指标和管脚定义

• 主要性能指标：

• 管脚定义：

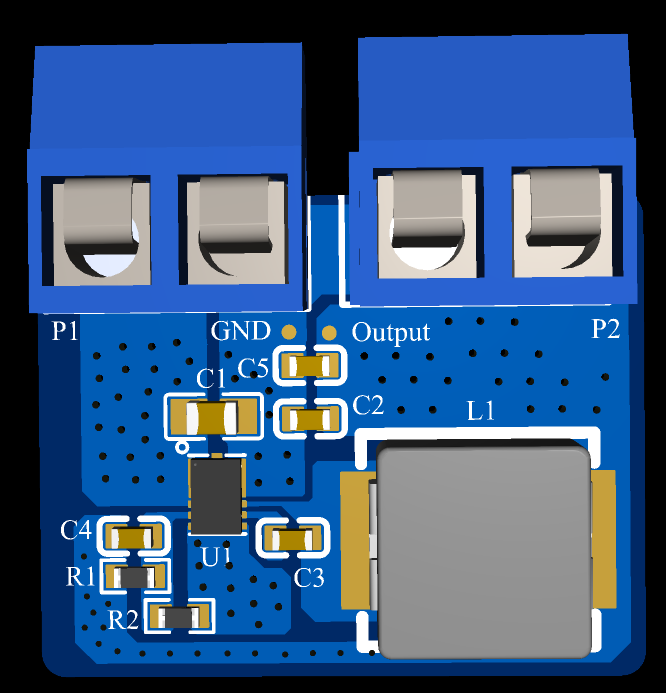

3D效果图

心得体会

在设计该电路的过程中，需要特别关注元件的布局和热管理。由于高电流流过，元件位置的设置对热散很关键，必须确保足够的热路径和散热面积。此外对于高频信号的处理，地平面和接地的策略也至关重要，以避免信号的相互干扰。
