一、所选任务介绍

本次任务目标为开发一款宽压输入同步Buck直流稳压电源模块，输入电压范围6V~17V，稳定输出5V直流电压，持续输出电流3A，可作为嵌入式设备、传感器模组、小型外设供电电源。模块全部采用贴片器件布局，依托同步整流拓扑实现较高电源转换效率。设计严格遵循规范以及高频开关电源PCB布局准则，抑制SW节点电磁干扰，降低输出电压纹波；所有核心元器件均可在DigiKey平台采购，满足赛事元器件选型相关要求。模块预留电压测试点位，便于后期借助示波器开展输出纹波、动态负载相关测试。

二、设计方案介绍

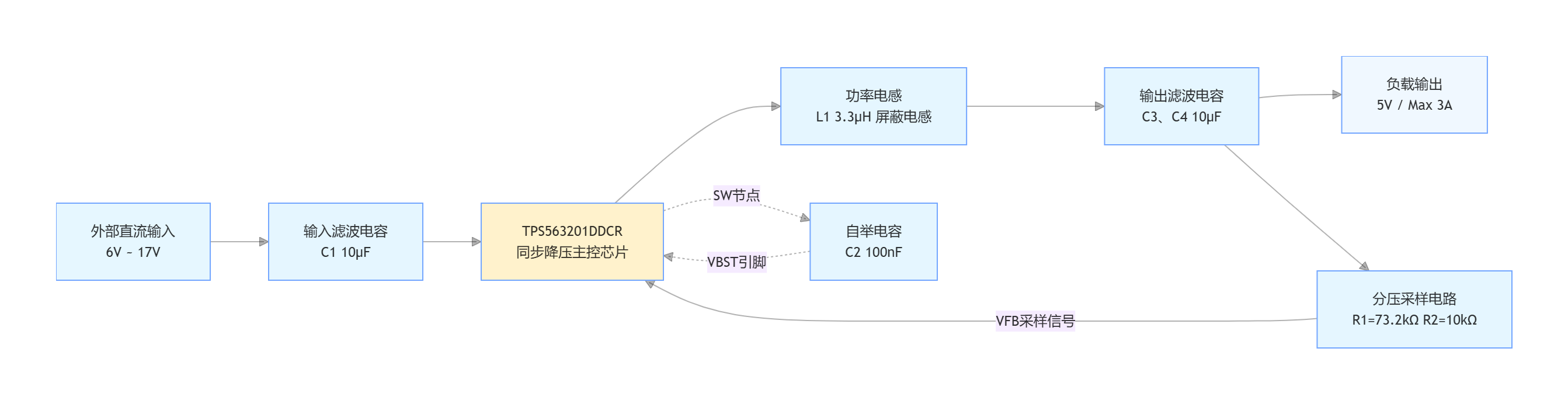

本方案采用非隔离同步降压 Buck 拓扑结构，依托 TPS563201 芯片内置高低侧 MOS 管完成电能变换，无需额外配置续流二极管。系统闭环稳压工作流程：外部直流电压接入电源输入端，经过输入滤波电容滤除线路高频干扰；电源芯片内部开关管周期性导通与关断，依靠功率电感完成储能与续流；电能经过输出滤波网络平滑处理后输出稳定 5V 电压；输出电压通过高精度电阻分压采样送入芯片 VFB 引脚，芯片内部误差放大器自动调节 PWM 占空比，保障负载变化工况下输出电压保持稳定。

三、设计的模块介绍

核心电源芯片：TPS563201DDCR

TPS563201DDCR 是 TI 推出的集成同步 MOSFET 的 DC-DC 降压转换器，输入电压区间 4.5V~18V，可持续输出 3A 电流，固定开关频率 580kHz，内置软启动、逐周期限流、过热保护、欠压锁定等功能。对比异步 Buck 方案，同步整流架构能够有效降低导通损耗，提升中高负载条件下电源转换效率。
DigiKey 官网链接：https://www.digikey.com/en/products/detail/texas-instruments/TPS563201DDCR/4580577

关键外围器件清单

四、原理图和 PCB 设计介绍

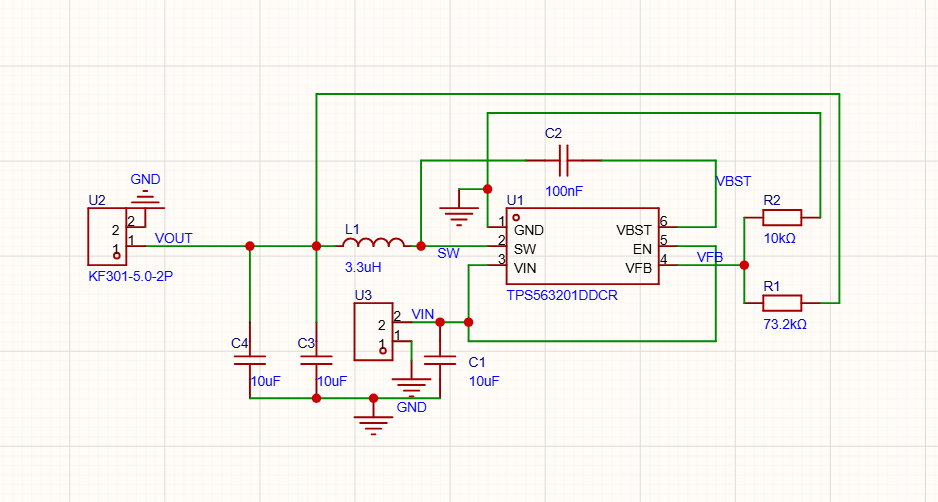

原理图设计说明

原理图参照 TI 官方数据手册典型应用电路搭建。VIN 引脚就近配置输入滤波电容；VBST 引脚与 SW 节点之间连接 100nF 自举电容；SW 引脚连接 3.3μH 屏蔽功率电感；输出端并联两颗 10μF 陶瓷电容，减小输出阻抗；输出电压经由 73.2kΩ、10kΩ 电阻分压接入 VFB 引脚实现闭环稳压；EN 引脚直接连接 VIN，上电后芯片自动使能。对外选用 5.0mm 间距 KF301 接线端子，区分电源输入接口与电源输出接口。

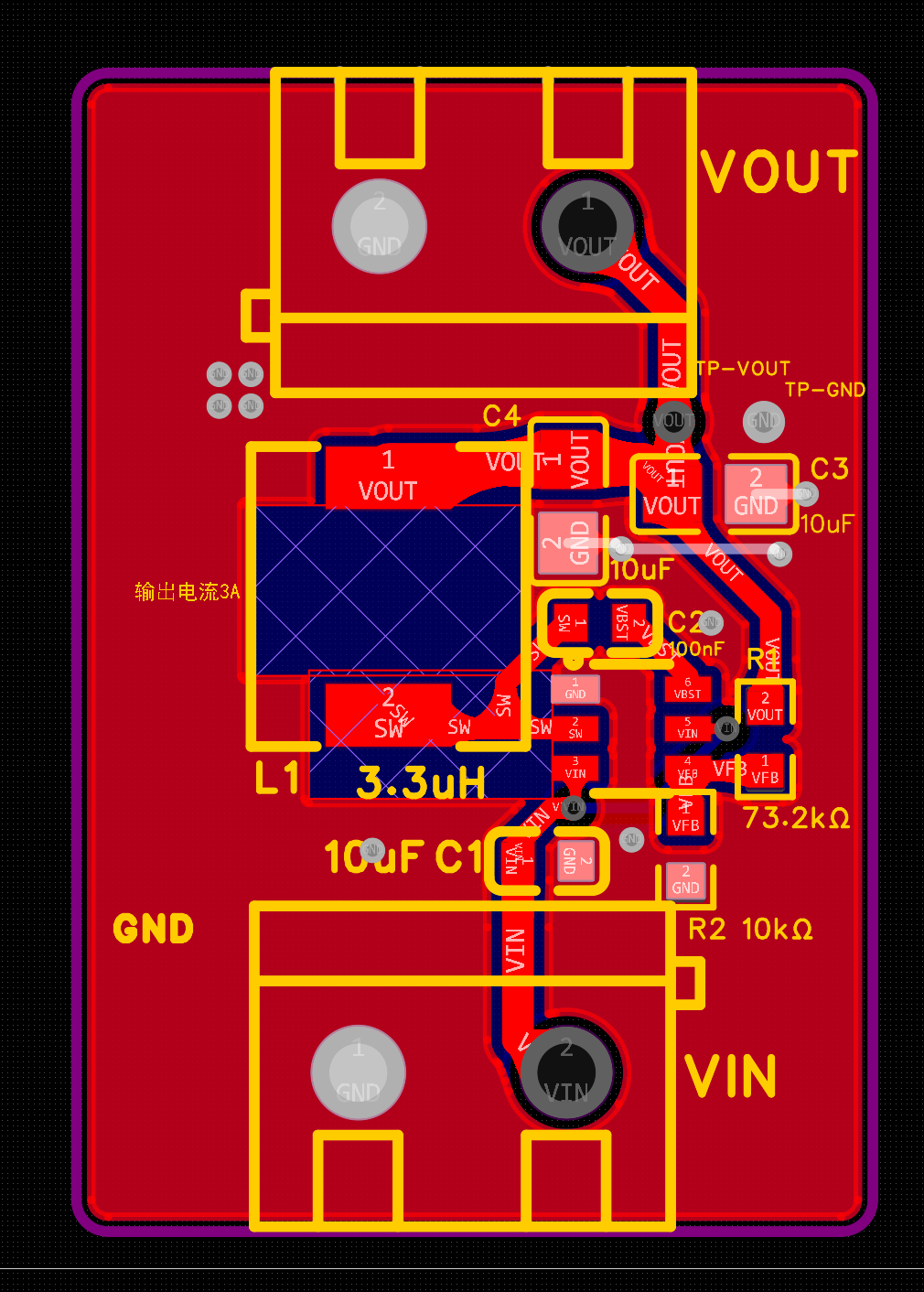

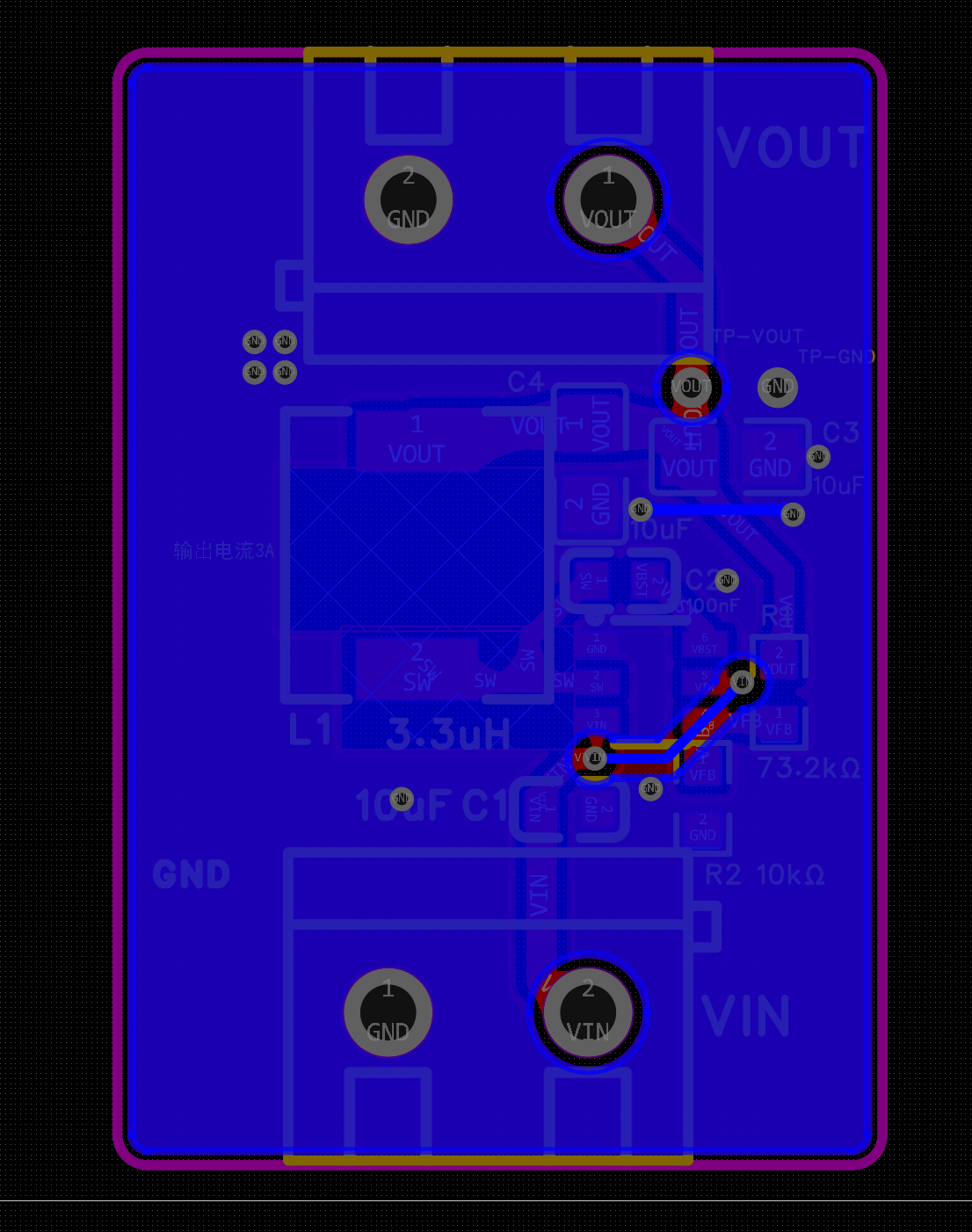

PCB 布局设计说明

PCB 布局遵循最小功率环路优先原则：

1. 输入电容紧贴 U1 的 VIN 与 GND 引脚，缩小输入高频环路面积；
2. SW 节点仅保留必要走线，设置禁止铺铜区域，降低电磁辐射；
3. VFB 反馈走线采用独立细线布设，远离 SW 高频线路，走线下方无 SW 信号，规避噪声耦合；
4. 反馈采样点选取输出电容近端 VOUT 网络，消除线路压降造成的稳压误差；
5. VBST 自举电容紧贴芯片引脚，最大限度缩短信号走线；
6. 设置 TP-VOUT、TP-GND 测试点，用于输出纹波测量；
7. 电路板大面积铺设 GND 铜皮，预留空间添加接地过孔，提升散热性能；
8. 全部无源器件选用贴片封装，不使用直插插件器件。

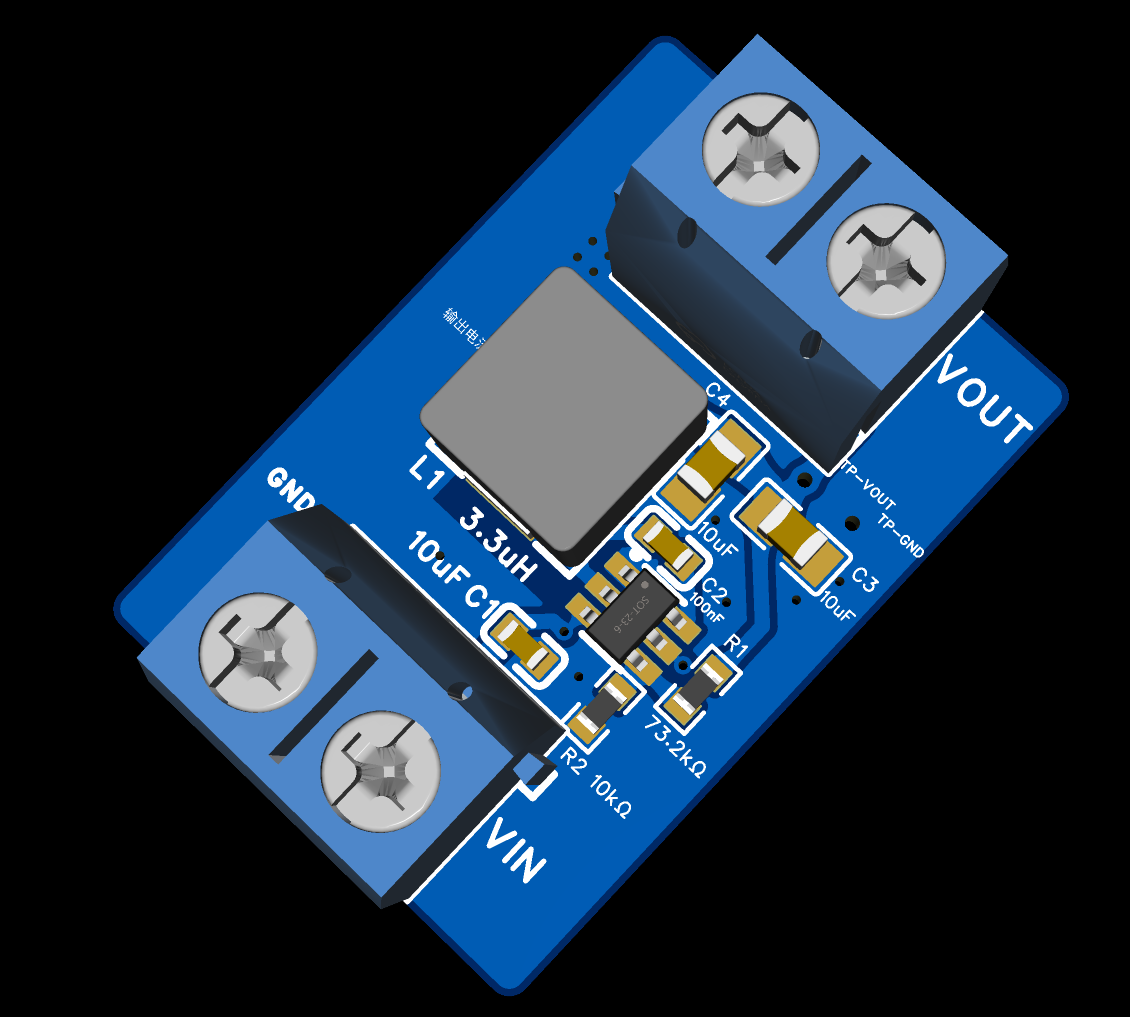

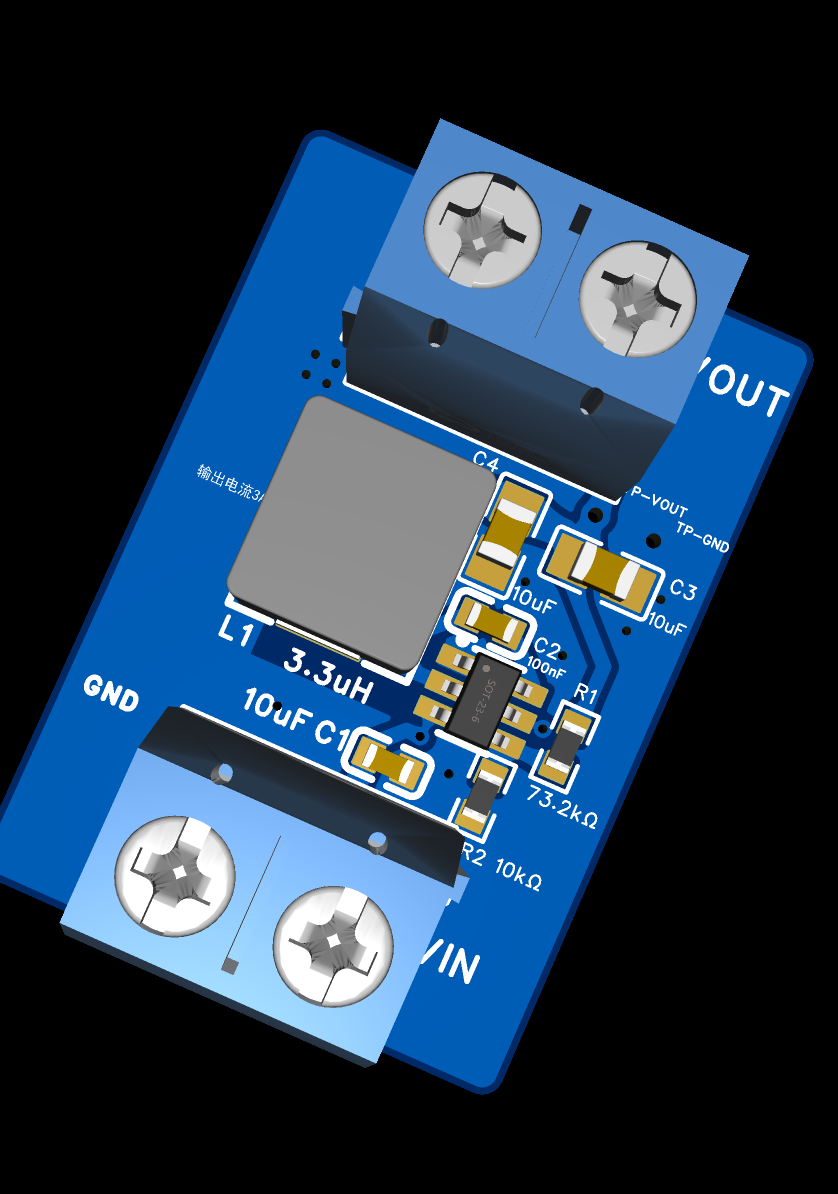

3D图

五、模块主要性能指标和管脚定义

模块性能指标

TPS563201DDCR 管脚定义

六、心得体会

本次 5V/3A 同步 Buck 电源模块设计，让我系统掌握同步降压电源原理图设计与高频 PCB 布局核心要点。开关电源布局思路和普通数字电路存在明显差异，功率环路大小、SW 噪声管控、反馈采样位置都会直接影响电源工作稳定性。在多轮设计迭代过程中，我多次调整反馈走线路径，避免与 SW 高频走线发生交叉耦合；设计初期曾出现分压电阻参数计算失误，输出电压偏离目标值，重新核算参数后选用标准 E96 系列 73.2kΩ 电阻，完成参数修正。

本次设计仍然存在优化空间：如果需要进一步降低输出纹波，可以在输出端增设简易 RC 滤波网络。后续计划完成 PCB 打样与实物焊接，利用示波器测试不同负载条件下输出纹波、瞬态响应特性，验证当前布局方案实际效果，对比不同电感、电容参数对电源转换效率带来的影响。
