一、项目概述

本项目设计一款高效率同步 Buck 降压电源模块，支持 6V~17V 宽范围直流输入，可通过跳线选择输出 3.3V 或 5V 电压，最大输出电流可达 3A，适用于核心板、传感器、工业控制板等多种场景的供电需求。模块集成输入过流保护、浪涌抑制、反接保护等多重防护电路，采用屏蔽功率电感与同步整流架构，在保证大电流输出能力的同时实现高转换效率与低纹波特性，可作为通用型降压电源模块直接嵌入各类嵌入式与工业系统。主要器件得捷链接：LMR51430XDDCR Texas Instruments | 稳压器 - DC-DC 开关稳压器 - DigiKey

二、硬件电路方案

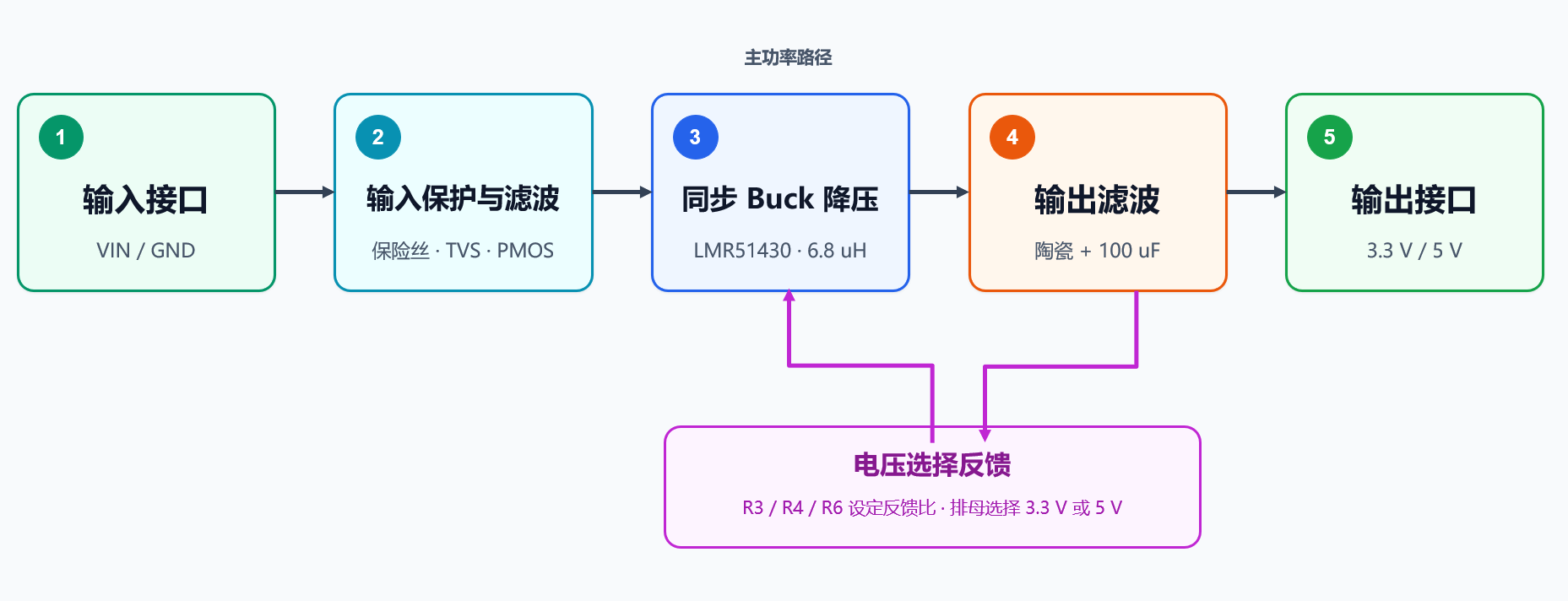

1. 总体设计架构

模块整体采用 “输入保护级 — 同步降压转换级 — 输出滤波与电压选择级” 的三级架构。输入电源先经过流、浪涌、反接三重保护后进入降压主回路，由同步 Buck 控制器驱动功率电感完成能量转换，再经多级电容滤波输出稳定直流电压；反馈网络通过排母切换下臂电阻阻值，实现 3.3V 与 5V 输出电压的灵活选择。

2. 输入保护单元（F1、D1、Q1、D2、R1、R2、U3、C1、C2）

过流保护：输入电源经接线端子 U4 进入模块，串联 5A 保险丝 F1 实现输入过流与短路保护，故障时熔断切断输入回路，保护后级电路。
浪涌抑制：TVS 二极管 D1（SMBJ18A）并联在保险丝后电源与地之间，抑制输入瞬态过压与浪涌尖峰，钳位输入电压在安全范围。
反接保护：采用 P 沟道 MOSFET Q1（SI7465DP-T1-GE3）构成主动反接保护电路，R2 为栅极偏置电阻，正常输入时 MOS 管导通、压降极低；电源反接时 MOS 管关断，阻断电流通路。稳压二极管 D2（12V）用于钳位栅源极电压，配合 R1 栅极限流电阻，保护 MOS 管栅极不受过压损坏。
输入储能滤波：电解电容 U3（100μF/50V）与两颗 10μF 陶瓷电容 C1、C2 组成输入滤波网络，平滑输入电压波动，为降压芯片提供稳定的输入电源。

3. 同步降压转换单元（U1 LMR51430XDDCR、L1、C4、R5）

主控芯片：采用 LMR51430XDDCR 同步降压转换器作为核心控制器，内置上下管功率 MOS，支持宽压输入与最大 3A 连续输出电流，同步整流架构可显著提升重载下的转换效率。
功率电感：选用 SRP7030CA-6R8M 屏蔽型功率电感，感值 6.8μH，配合芯片完成 Buck 拓扑的能量存储与续流，屏蔽结构可降低电磁辐射，减小对外干扰。
自举电路：100nF 陶瓷电容 C4 连接芯片自举引脚，为上管驱动提供悬浮电源，保证上管可靠导通。
使能电路：R5（100kΩ）为 EN 引脚提供上拉，输入电压正常时芯片自动启动输出，无需额外使能控制。

4. 输出滤波与电压选择单元（C5~C8、R3/R4/R6、U2、U5）

输出滤波：采用三颗 22μF 陶瓷电容 C5、C6、C7 配合 100μF 固态电容 C8 构成多级滤波网络，陶瓷电容负责高频纹波抑制，大容量电容负责低频储能与负载瞬态响应，共同实现低纹波、高动态响应的输出特性。
电压反馈与选择：反馈上臂电阻 R6（73.2kΩ）固定，通过 3 针排母 U2 切换下臂电阻：接 R3（10kΩ）时输出约 5V，接 R4（16.2kΩ）时输出约 3.3V。反馈取样点取自输出电容末端，保证采样电压准确反映真实输出电平。
输出接口：接线端子 U5 引出输出电压与地，方便外接负载。

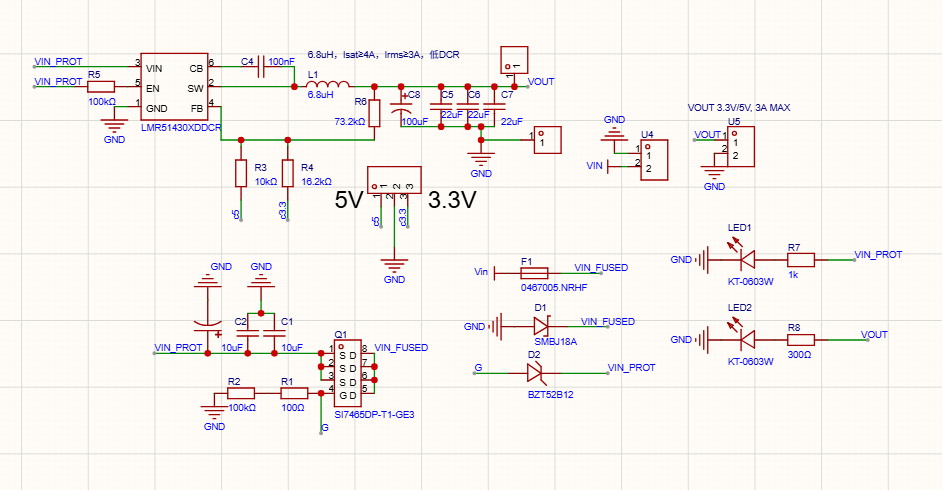

三、原理图电路设计分析

电路分为输入保护电路、同步 Buck 主电路、输出电压选择电路三部分。

3.1 输入保护电路

外部直流电源经 U4 端子输入，先通过 F1 保险丝进行过流防护；后续并联 SMBJ18A TVS 管吸收浪涌脉冲，再进入由 PMOS Q1、栅极偏置电阻 R2、栅极限流电阻 R1 与栅极钳位二极管 D2 组成的反接保护电路。正常供电时 PMOS 导通，通路损耗极低；电源反接时 PMOS 栅源电压为正，器件关断，彻底切断电流回路，实现低损耗反接保护。输入侧同时布置大容量电解电容与多层陶瓷电容，兼顾低频储能与高频去耦。

3.2 同步 Buck 主电路

LMR51430 芯片内置同步整流管，无需外部续流二极管。芯片通过内部振荡与控制逻辑，交替导通上下管，对 L1 功率电感进行充放电，将输入高压转换为稳定的低压输出。自举电容 C4 为上管驱动电路提供浮动电源，保证上管可靠导通。EN 引脚通过 R5 上拉至输入电源，模块上电即自动启动工作。

3.3 输出电压选择电路

输出电压由 R6 与下臂反馈电阻的分压比决定，基准电压由芯片内部提供。通过 2.54mm 间距 3 针排母 U2，可手动选择接入 R3 或 R4 作为反馈下臂，分别对应 5V 与 3.3V 输出档位。反馈走线从输出电容组的末端引出取样，避免走线压降影响采样精度，保证输出电压的准确性。

3.4 接地设计

全板采用统一地平面设计，功率地与信号地通过铺铜完整连通，输入、输出滤波电容就近接地，减小接地回路阻抗，降低共模干扰与纹波噪声。

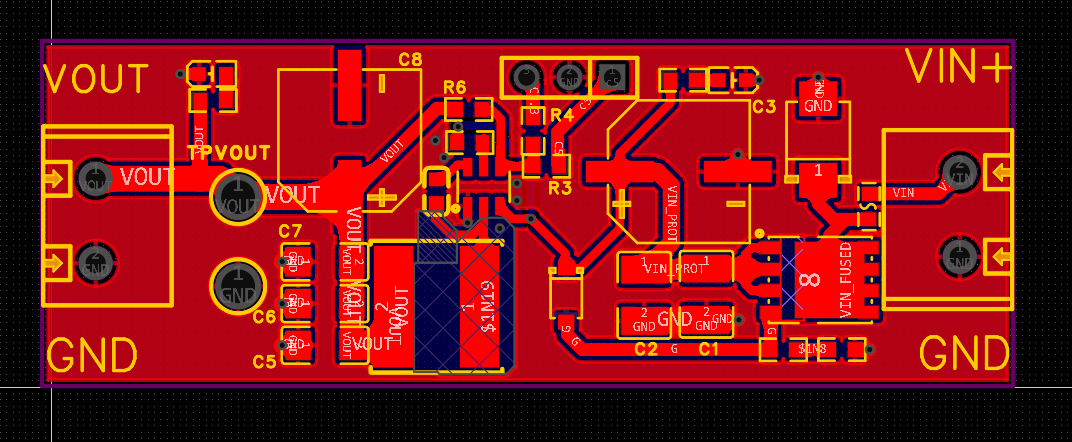

四、PCB 设计

功率回路优化：严格遵循功率回路最小化原则，输入电容 C1、C2 紧邻芯片 VIN 与 GND 引脚摆放，缩短输入高频电流回路；SW 节点走线面积尽量缩小，电感 L1 紧贴芯片 SW 引脚放置，最大限度减小开关节点的辐射干扰与环路损耗。
散热设计：芯片底部焊盘与周边大面积铺铜相连，顶层、底层均布置散热铜皮并通过过孔连通，利用 PCB 铜皮辅助芯片散热，提升大电流输出下的热稳定性与持续输出能力。
反馈布线：反馈电阻取样点直接从输出电容正极引出，反馈走线走细铜线并远离功率开关路径，避免开关噪声耦合到反馈回路，保证输出电压稳定。
布局分区：板子按功能划分为输入保护区、Buck 功率变换区、输出滤波与电压选择区，功率通路与信号通路分区明确，强弱信号互不干扰。
测试点预留：输出端预留专门的纹波测试点，方便使用示波器探头直接测量输出纹波电压，便于调试与性能验证。
接插件布局：输入端子 U4 与输出端子 U5 分置板子两侧，接线方向清晰；电压选择排母 U2 放置在板子边缘，便于手动切换输出电压。

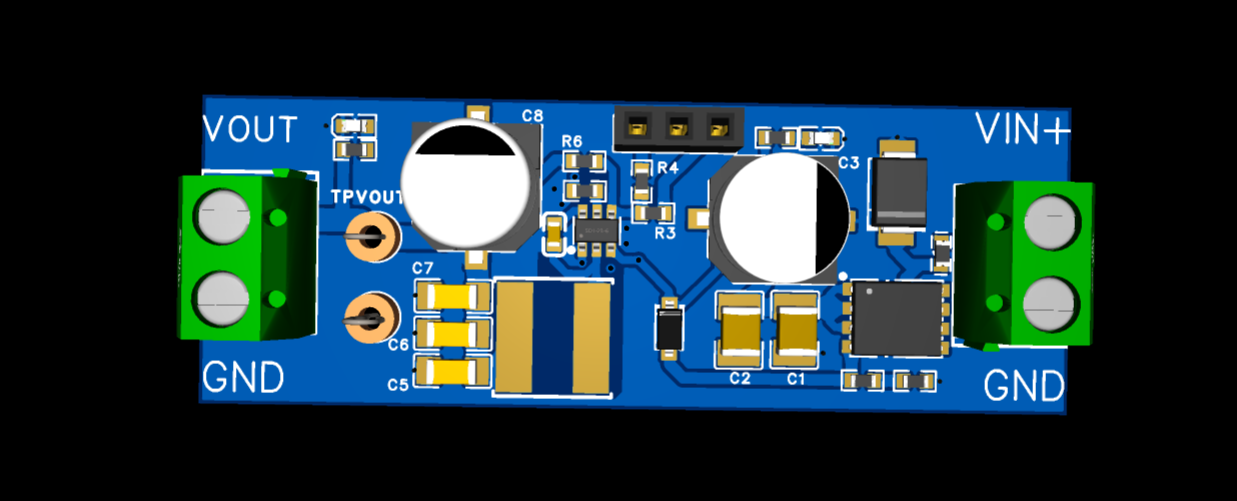

3D 效果图

五、模块主要性能指标和管脚定义

1. 模块主要性能参数表

2. 外接引脚定义表

六、项目设计亮点

采用同步整流 Buck 架构，内置功率管的 LMR51430 芯片搭配屏蔽功率电感，转换效率高、电磁干扰低，适配 3A 大电流输出场景；
配备保险丝、TVS 浪涌抑制、PMOS 主动反接三重输入保护，防护完善，适配工业与现场复杂供电环境，可靠性强；
通过排母跳线即可切换 3.3V 与 5V 输出，无需更换器件，适配多种负载的供电需求，通用性强；
多级高低频搭配的输出滤波方案，输出纹波低、负载动态响应好，可直接为单片机、传感器等敏感器件供电；
PCB 严格遵循功率回路最小化设计，配合大面积散热铜皮，兼顾电气性能与散热能力，保证模块长期稳定运行。

七、总结与体会

本次高效率 Buck 降压电源模块的设计与制作，让我完整经历了从器件选型、方案设计、原理图绘制到 PCB 布局布线的硬件开发全流程。通过本次项目，我对同步 Buck 降压电路的工作原理、保护电路设计以及电源类 PCB 的布线规范有了更加系统、深入的理解。

在电路设计过程中，我认识到电源保护是模块可靠性的核心。合理搭配保险丝、TVS 与 PMOS 反接保护电路，能够有效应对现场供电中常见的过流、浪涌与反接故障，大幅提升模块的耐用性。同时，通过对反馈分压网络的计算与选型，我掌握了 Buck 电路输出电压的配置方法，理解了反馈取样位置对输出精度的影响。

在 PCB 设计阶段，我重点实践了功率回路最小化、SW 节点缩窄、散热铜皮布置等电源板专用设计技巧，明白了规范的功率走线不仅能提升转换效率，还能有效降低电磁干扰与开关噪声。通过将输入输出电容紧贴芯片引脚、电感就近摆放，切实体会到布局对电源性能的关键作用。

本次设计也让我发现了自身的不足，例如对电感电流纹波的定量计算不够熟练，初期布局时功率回路走线不够紧凑等。后续我会继续深入学习开关电源的理论知识，积累不同拓扑的设计经验，熟练掌握电源类 PCB 的设计规范，提升独立完成中大功率电源模块的设计与调试能力。整体而言，本次项目锻炼了我的硬件设计思维和工程实践能力，在电源设计方向收获颇丰。
