一、项目介绍

本项目以MAX32690 EVKIT开发板为硬件平台，设计并实现了一套带Gamma非线性校正的软件PWM无极LED调光系统。

项目摒弃传统LED固定闪烁、线性单调光的基础功能，结合按键长短按识别、非阻塞定时、边界延时换向、视觉算法优化，实现LED开关控制、平滑无极调光、双向循环变亮变暗的智能化功能。系统操作简单、调光手感流畅、视觉效果贴合人眼特性，解决了常规线性调光高亮度变化不明显、低亮度跳变突兀、边界调节卡死、档位调节速度不适配等问题，具备完整的嵌入式裸机开发逻辑与工程优化思路。

二、任务介绍

实现一个LED无极调光系统：

功能要求：

短按功能：实现LED灯光开启/关闭切换，切换瞬间串口同步输出当前亮度数值，实时反馈设备状态
长按功能：长按按键800ms后进入连续无极调光模式，可平滑调节LED亮度，无明显跳变、无卡顿
亮度调节区间：摒弃0亮度黑屏状态，调节范围为5%~100%，5%最低亮度保留微光，精准区分「LED关闭」和「最低亮度」两种状态
双向循环调节：亮度可从5%微光逐步递增至100%满亮，到达100%极值后，保持长按1秒可反向从100%递减至5%，循环往复
平滑优化设计：引入Gamma2.2非线性校正算法，修正人眼视觉非线性缺陷，低亮度变化柔和、高亮度变化清晰，全程调光过渡平滑自然
操作手感优化：设置5%固定调光步长、500ms调光刷新间隔，搭配1秒边界延时换向机制，避免档位滑变、误触发，调节手感舒适稳定

三、硬件介绍

器件	型号	功能说明
主控芯片	MAX32690（MAX32690EVKIT 开发板）	低功耗ARM内核单片机，提供GPIO端口、SysTick定时器、串口外设支持，为系统定时、IO控制、串口调试提供核心运算与硬件支撑。
板载 LED	GPIO14	灌电流驱动模式，低电平点亮、高电平熄灭，通过软件PWM波形输出不同占空比，实现亮度无级调节。
板载按键	GPIO4	默认上拉输入模式，通过轮询扫描方式检测按键电平变化，精准区分短按、长按动作，实现功能切换与调光控制。
开发板外设	UART 串口	输出亮度百分比调试信息，用于观测当前亮度数值

三、方案框图与项目设计思路

3.1 方案框图

系统整体采用「定时时基 + 按键状态检测 + 算法处理 + PWM输出 + 串口调试」的分层架构，分层清晰、模块化极强：

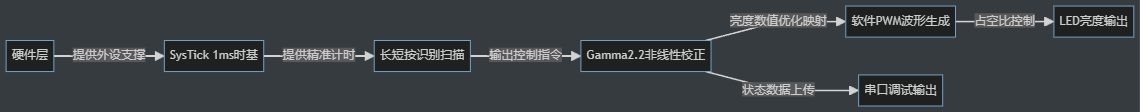

SysTick1ms定时时基 → 按键长短按扫描状态机 → Gamma非线性亮度算法处理 → 软件PWM波形生成 → LED亮度输出；亮度变化同步通过串口打印输出状态。

3.2 项目设计思路

时基设计：采用SysTick定时器生成1ms精准系统节拍，全程无阻塞延时，保证系统实时响应，不占用CPU资源。
按键逻辑设计：通过按键按下、松开时间戳差值判断，区分短按与长按；短按实现LED开关切换，长按800ms触发无极调光。
调光逻辑设计：固定5%亮度步进，500ms刷新一次亮度；设置5%~100%有效亮度区间，区分LED关闭与最低微光状态。
边界换向设计：亮度到达5%、100%边界后，持续长按1秒自动反向调光，避免档位快速滑过，提升操作手感。
视觉优化设计：引入Gamma2.2非线性校正算法，修正人眼视觉非线性缺陷，实现低亮度柔和渐变、高亮度变化清晰的视觉效果。
状态反馈设计：仅亮度数值变化时串口输出亮度信息，避免串口刷屏，实时反馈系统工作状态。

四、调试软件介绍

CodeFusion Studio™：工程编译、下载、在线调试，配置 MAX32690 工程，完成代码编译烧录。
串口助手（XCOM）：波特率 115200，接收串口输出的亮度百分比，观测调光状态。
硬件调试工具：MAX32625PICO板附带加载的DAPLink映像，提供USB海量存储设备(MSD)拖放式编程、USB通信设备类(CDC)虚拟串行端口和Mbed网站使用的人机接口设备(HID) CMSIS-DAP接口。。

五、软件流程图及关键代码片段

5.1 软件流程图

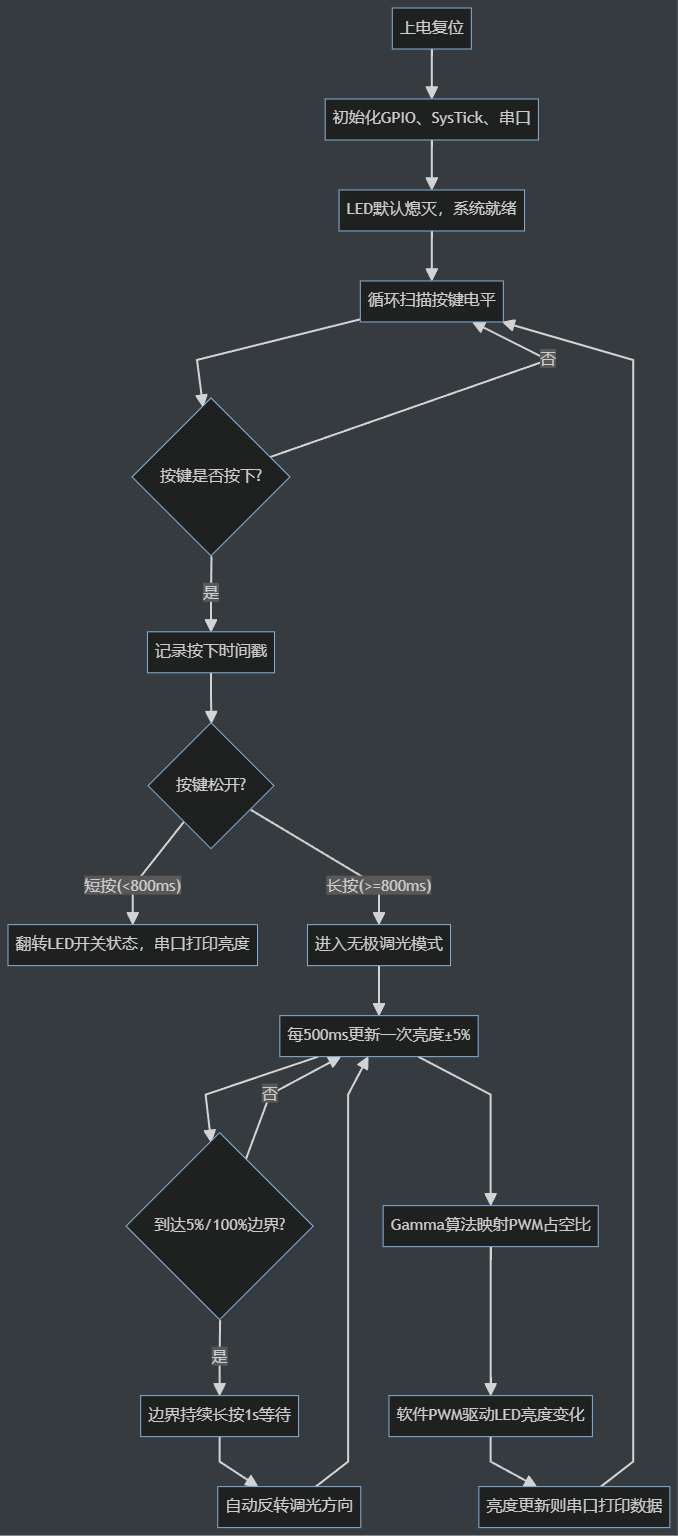

系统上电复位 → 初始化GPIO、SysTick定时器 → LED默认熄灭，系统启动完成 → 大循环轮询执行所有逻辑，完整流程如下：

5.2 关键代码片段

1. SysTick定时模块（系统1ms时基，非阻塞核心）

为全系统提供统一毫秒计时，全程无 delay 阻塞，保证调光、按键计时精准。

// 全局系统计时
static volatile uint32_t sys_ms = 0U;

// SysTick中断服务函数
void SysTick_Handler(void)
{
    sys_ms++;
}

// 初始化1ms系统滴答
void systick_tick_init(void)
{
    uint32_t ticks = SystemCoreClock / 1000U;
    SysTick_Config(ticks);
    NVIC_SetPriority(SysTick_IRQn, 0);
}

2.GPIO初始化模块（LED/按键硬件初始化）

严格匹配硬件特性：LED低电平点亮、上电默认熄灭；按键上拉输入，防误触发。

// LED初始化：默认高电平，LED熄灭
led_cfg.port = LED_PORT;
led_cfg.mask = LED_PIN;
led_cfg.func = MXC_GPIO_FUNC_OUT;
led_cfg.pad = MXC_GPIO_PAD_NONE;
led_cfg.vssel = MXC_GPIO_VSSEL_VDDIO;
MXC_GPIO_Config(&led_cfg);
MXC_GPIO_OutSet(LED_PORT, LED_PIN);

// 按键初始化：上拉输入
key_cfg.port = KEY_PORT;
key_cfg.mask = KEY_PIN;
key_cfg.func = MXC_GPIO_FUNC_IN;
key_cfg.pad = MXC_GPIO_PAD_PULL_UP;
key_cfg.vssel = MXC_GPIO_VSSEL_VDDIO;
MXC_GPIO_Config(&key_cfg);

3.Gamma非线性校正模块（项目核心优化算法）

解决人眼非线性问题，低亮度变化柔和、高亮度变化明显；强制最小PWM输出，保证5%档位微光不熄灭。

static uint32_t gamma_map(uint8_t input_bright)
{
  float norm = (float)input_bright / 100.0f;
  float gamma_out = powf(norm, 2.2f);
  uint32_t pwm_val = (uint32_t)(gamma_out * 20.0f + 0.5f);

  if(pwm_val > 20U)
      pwm_val = 20U;
  if(pwm_val < 1U)      // 最低档位保留微光，不黑屏
      pwm_val = 1U;

  return pwm_val;
}

4. 长短按按键状态机模块

通过时间戳差值区分短按/长按，短按开关LED、长按进入调光，逻辑稳定无抖动误触发。

bool key_low = (0 == MXC_GPIO_InGet(KEY_PORT, KEY_PIN));

// 按键按下
if(key_low && !key_pressed)
{
    key_pressed = true;
    key_press_tick = now_ms;
}
// 按键松开，判定长短按
else if(!key_low && key_pressed)
{
    uint32_t press_time = now_ms - key_press_tick;
    if(press_time < 800U)   // 短按：开关LED
    {
        led_enable = !led_enable;
        printf("%d %%\r\n", brightness);
    }
    key_pressed = false;
    at_boundary = false;
}

5. 边界延时换向 + 限幅保护模块（解决100%卡死bug）

到达5/100边界长按1秒自动换向，同时限幅保护，杜绝亮度越界、卡死锁死。

// 亮度下限5边界处理
if(brightness <= BRIGHTNESS_MIN)
{
  if(!at_boundary)
  {
      at_boundary = true;
      boundary_hold_tick = now_ms;
  }
  if(now_ms - boundary_hold_tick >= BOUNDARY_HOLD_MS)
  {
      dir = 1;
      at_boundary = false;
      brightness = brightness + dir * BRIGHTNESS_STEP;
  }
}
// 亮度上限100边界处理
else if(brightness >= BRIGHTNESS_MAX)
{
  if(!at_boundary)
  {
      at_boundary = true;
      boundary_hold_tick = now_ms;
  }
  if(now_ms - boundary_hold_tick >= BOUNDARY_HOLD_MS)
  {
      dir = -1;
      at_boundary = false;
      brightness = brightness + dir * BRIGHTNESS_STEP;
  }
}
else
{
  brightness = brightness + dir * BRIGHTNESS_STEP;
}

// 限幅保护
if(brightness > BRIGHTNESS_MAX) brightness = BRIGHTNESS_MAX;
if(brightness < BRIGHTNESS_MIN) brightness = BRIGHTNESS_MIN;

6. 软件PWM波形输出核心代码

非阻塞软件PWM，根据Gamma映射值动态调节占空比，实现无闪烁无极调光。

if(led_enable == true)
{
  pwm_tick += delta;
  if(pwm_tick >= PWM_TICK_CNT)
  {
      pwm_tick = 0;
  }
  uint32_t high_tick = gamma_map(brightness);
  // 硬件低电平点亮LED
  if(pwm_tick < high_tick)
  {
      MXC_GPIO_OutClr(LED_PORT, LED_PIN);
  }
  else
  {
      MXC_GPIO_OutSet(LED_PORT, LED_PIN);
  }
}
else
{
  MXC_GPIO_OutSet(LED_PORT, LED_PIN);
  pwm_tick = 0;
}

六、功能展示及说明

1.上电初始状态：

设备复位后LED保持熄灭，串口输出中文系统启动提示，初始状态稳定无异常亮灭

串口输出系统启动

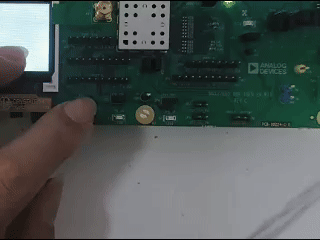

2.短按按键功能：

单次短按点亮LED，保留上次调光亮度；再次短按关闭LED，每次切换均通过串口打印当前亮度值。

串口输出默认亮度

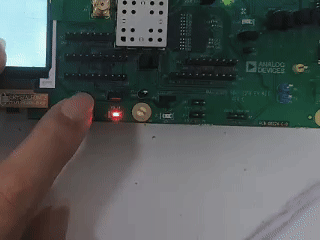

3.长按调光功能：

长按超过800ms进入调光状态，每500ms亮度变化5%，可从5%微光平滑递增至100%满亮，也可反向递减。


串口输出实时亮度

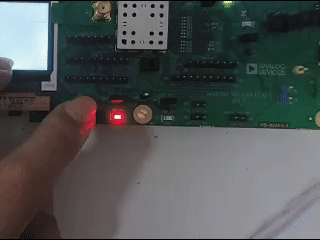

4.边界换向功能：

亮度到达100%最亮或5%最暗时，持续长按1秒自动反向调光，实现双向循环调节。


串口输出亮度

七、心得体会

通过本次MAX32690单片机PWM无极调光项目开发，我系统掌握了嵌入式裸机非阻塞编程的核心思路，理解了SysTick定时器时基搭建、软件PWM波形生成、按键长短按状态机设计的工作原理。相较于基础的LED闪烁实验，本次项目增加了算法优化、状态机逻辑、边界防抖、人机交互优化等工程化设计，让我认识到嵌入式开发不仅是实现基础功能，更需要兼顾稳定性、实用性与用户体验。
