Funpack5-3 - 基于MAX32690EVKIT实现按键控制LED闪烁

内容介绍

一、项目简介

1.1 项目背景

本项目基于Analog Devices（原Maxim Integrated）的MAX32690EVKIT开发板，利用MaximSDK软件平台，实现了一个按键控制LED闪烁频率的嵌入式应用示例。该项目展示了嵌入式系统中常见的人机交互功能：通过按键的短按和长按操作，实现对LED闪烁状态的开关控制以及闪烁频率的连续调节。

1.2 硬件平台

主控芯片: MAX32690（ARM Cortex-M4内核，32-bit MCU）

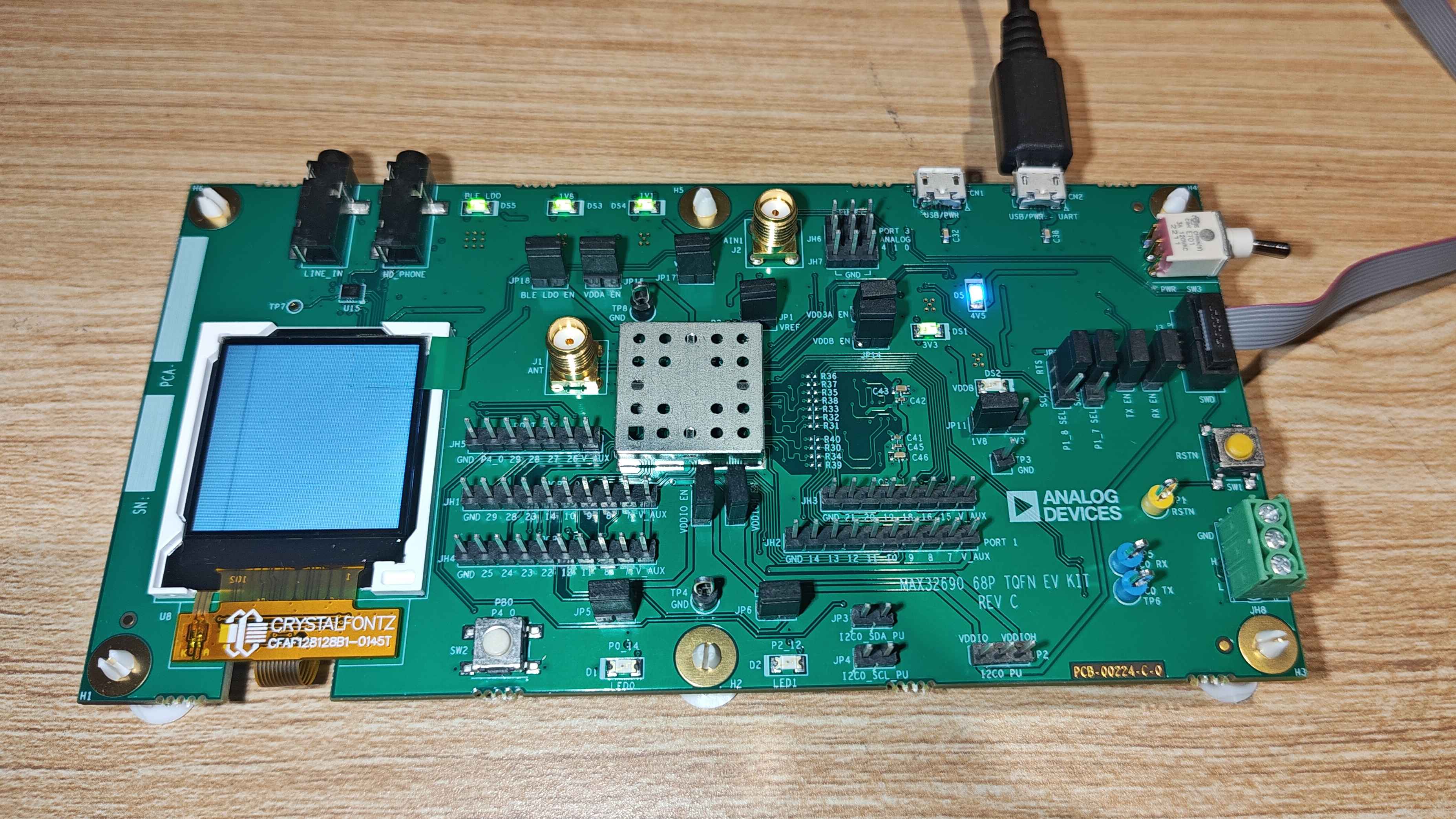

开发板: MAX32690EVKIT（Evaluation Kit）
外设资源: 板载LED（红色LED_RED）、板载按键（PB0）、UART串口

1.3 软件平台

SDK: MaximSDK（Analog Devices MSDK）
编译器: ARM GCC（arm-none-eabi-gcc 10.3）
构建工具: GNU Make

二、项目介绍

2.1 功能概览

功能	按键操作	实现效果
LED闪烁开关	短按按键（<500ms）	切换LED闪烁开启/关闭状态
频率正向调节	长按按键（>500ms）	LED闪烁频率从1Hz线性增加到5Hz
频率反向调节	保持长按	到达5Hz后自动反向，从5Hz降低到1Hz
循环调节	持续长按	频率在1Hz~5Hz之间循环往复调节
调试信息输出	按键事件触发	UART串口输出按键类型和当前频率信息

2.2 设计思路

2.2.1 按键处理设计

采用中断驱动+状态机的方式实现按键处理：

中断驱动: 使用GPIO中断检测按键的上升沿和下降沿，避免轮询占用CPU资源
状态机: 定义三个状态（空闲、按下、长按），通过状态转移实现短按/长按的区分
软件去抖: 设置20ms去抖延时，防止按键机械抖动引起的误触发

2.2.2 LED闪烁设计

采用定时器中断实现LED闪烁：

定时器选择: 使用TMR0定时器，配置为连续计数模式
中断频率: 根据目标闪烁频率动态计算定时器周期
状态控制: 通过使能标志控制LED是否响应定时器中断

2.2.3 频率调节设计

采用时间间隔触发+方向反转的方式实现连续频率调节：

调节间隔: 每隔50ms微调一次频率，确保调节过程平滑
调节步长: 0.1Hz的小步长，避免频率跳变
边界反转: 到达频率边界（1Hz或5Hz）时自动反向调节

三、功能实现

3.1 软件流程图

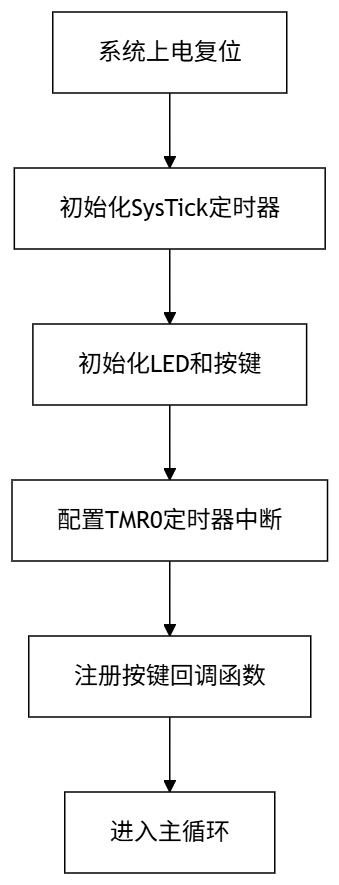

3.1.1 系统初始化流程

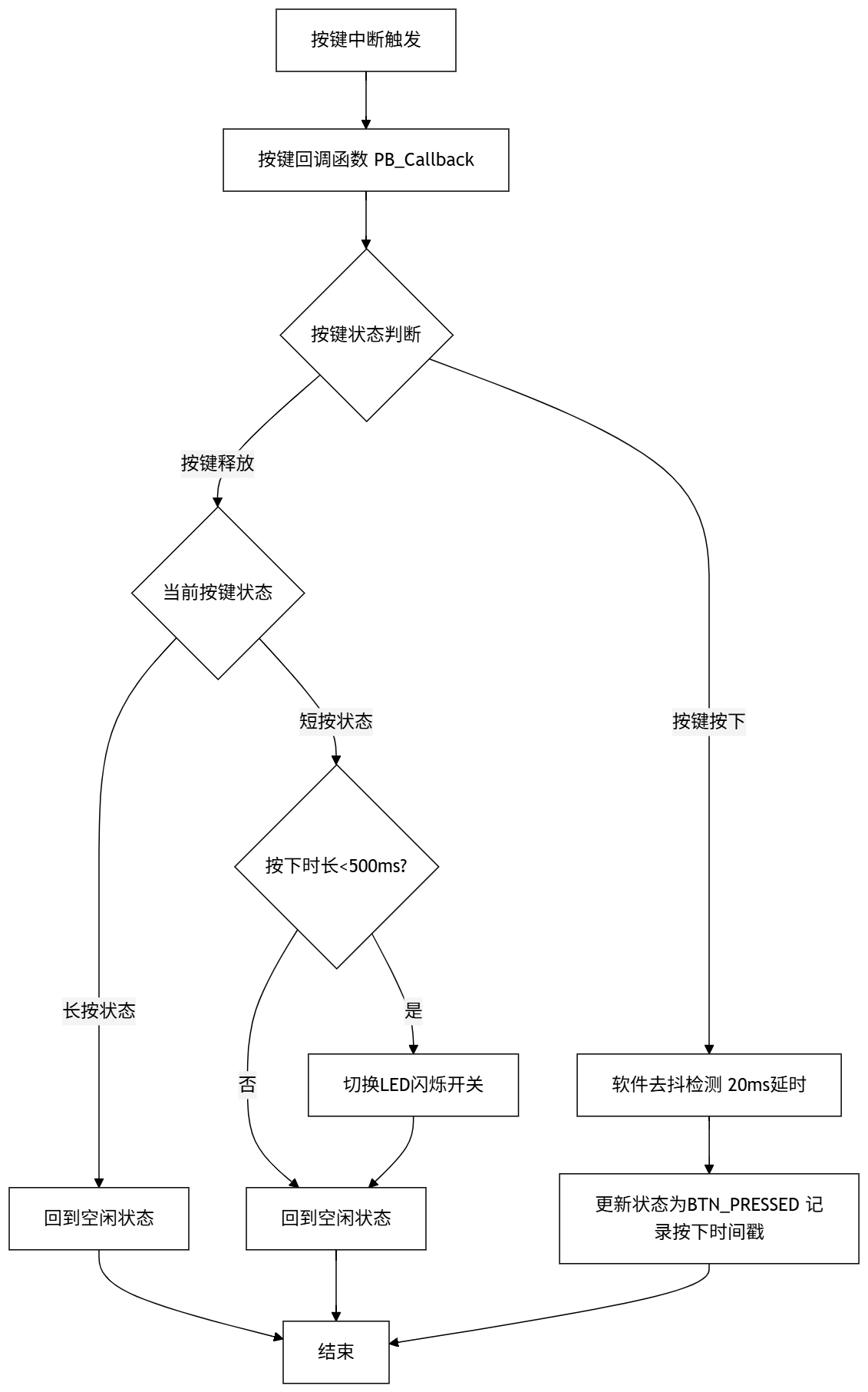

3.1.2 按键处理流程

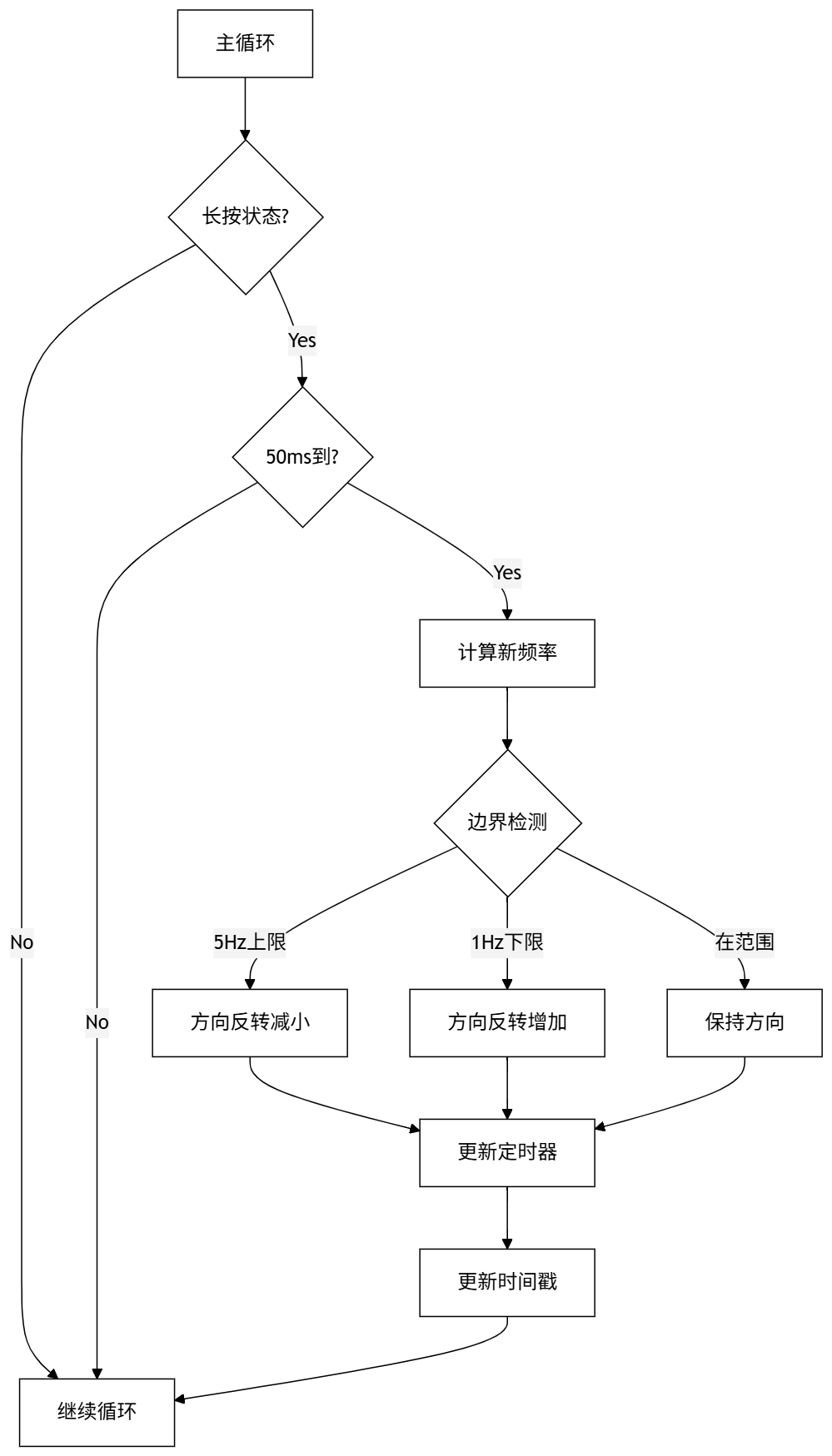

3.1.3 长按频率调节流程

3.2 软件代码实现

3.2.1 配置参数定义

#define LONG_PRESS_THRESHOLD   500        /* 长按判定阈值，单位：毫秒 */
#define DEBOUNCE_DELAY         20         /* 按键去抖延时，单位：毫秒 */
#define FREQ_MIN               1.0f       /* LED闪烁频率最小值，单位：Hz */
#define FREQ_MAX               5.0f       /* LED闪烁频率最大值，单位：Hz */
#define FREQ_STEP              0.1f       /* 频率调节步长，单位：Hz */
#define FREQ_ADJUST_INTERVAL   50         /* 频率调节间隔，单位：毫秒 */

设计说明:

LONG_PRESS_THRESHOLD: 设置为500ms，是区分短按和长按的时间界限
DEBOUNCE_DELAY: 设置为20ms，有效过滤按键机械抖动
FREQ_MIN/MAX: 频率调节范围1Hz~5Hz，覆盖人眼可感知的闪烁频率范围
FREQ_STEP: 设置为0.1Hz，确保频率变化平滑无跳变
FREQ_ADJUST_INTERVAL: 设置为50ms，平衡调节响应速度和平滑度

3.2.2 按键状态机定义

typedef enum {
    BTN_IDLE,                  /* 按键空闲状态 */
    BTN_PRESSED,               /* 按键已按下（等待判定短按/长按） */
    BTN_LONG_PRESS             /* 长按状态（持续调节频率） */
} btn_state_t;

状态转移说明:

BTN_IDLE → BTN_PRESSED: 按键按下且经过去抖延时
BTN_PRESSED → BTN_LONG_PRESS: 按键按下时间超过长按阈值(500ms)
BTN_PRESSED → BTN_IDLE: 按键释放且按下时间小于长按阈值（短按）
BTN_LONG_PRESS → BTN_IDLE: 按键释放（长按结束）

3.2.3 毫秒级时间基准实现

volatile uint32_t ms_ticks = 0;

void SysTick_Handler(void)
{
    ms_ticks++;
}

uint32_t Get_Ticks(void)
{
    return ms_ticks;
}

实现说明:

使用ARM Cortex-M4内置的SysTick定时器
配置为1ms中断周期，提供精确的毫秒级时间基准
ms_ticks为全局volatile变量，确保中断和主循环访问的一致性

3.2.4 LED闪烁定时器实现

void LED_Blink_Handler(void)
{
    MXC_TMR_ClearFlags(MXC_TMR0);          /* 清除定时器中断标志 */
    if (led_blink_enabled) {               /* 仅在闪烁使能时切换LED */
        LED_Toggle(LED_RED);               /* 切换红色LED状态 */
    }
}

void Set_LED_Frequency(float freq)
{
    if (freq < FREQ_MIN) freq = FREQ_MIN;
    if (freq > FREQ_MAX) freq = FREQ_MAX;

    current_freq = freq;

    MXC_TMR_Stop(MXC_TMR0);
    MXC_TMR_Shutdown(MXC_TMR0);

    mxc_tmr_cfg_t tmr;
    uint32_t periodTicks = MXC_TMR_GetPeriod(MXC_TMR0, MXC_TMR_APB_CLK, 32, (uint32_t)(freq * 2));

    tmr.pres = TMR_PRES_32;
    tmr.mode = TMR_MODE_CONTINUOUS;
    tmr.bitMode = TMR_BIT_MODE_32;
    tmr.clock = MXC_TMR_APB_CLK;
    tmr.cmp_cnt = periodTicks;
    tmr.pol = 0;

    MXC_TMR_Init(MXC_TMR0, &tmr, 0);
    MXC_TMR_EnableInt(MXC_TMR0);
    MXC_TMR_Start(MXC_TMR0);
}

实现说明:

使用TMR0定时器实现周期性中断
定时器配置为连续模式，32位计数，预分频系数32
freq * 2的原因：每个定时器周期切换一次LED状态，因此1Hz闪烁需要2Hz的中断频率

3.2.5 按键回调函数实现

void PB_Callback(void *pb)
{
    uint32_t now = Get_Ticks();

    if (PB_Get(0)) {                      /* 按键按下 */
        if ((now - btn_press_time) > DEBOUNCE_DELAY) {
            btn_state = BTN_PRESSED;
            btn_press_time = now;
            last_freq_update = now;
            freq_direction = 1;
            printf("Button pressed\n");
        }
    } else {                              /* 按键释放 */
        if (btn_state == BTN_LONG_PRESS) {
            btn_state = BTN_IDLE;
            printf("Long press released, freq=%.1fHz\n", (double)current_freq);
        } else if (btn_state == BTN_PRESSED) {
            uint32_t press_duration = now - btn_press_time;
            if (press_duration < LONG_PRESS_THRESHOLD) {
                led_blink_enabled = !led_blink_enabled;
                if (led_blink_enabled) {
                    printf("LED blink ON, freq=%.1fHz\n", (double)current_freq);
                } else {
                    LED_Off(LED_RED);
                    printf("LED blink OFF\n");
                }
            }
            btn_state = BTN_IDLE;
        }
    }
}

实现说明:

使用PB_RegisterCallbackRiseFall注册回调，同时检测上升沿和下降沿
按键按下时记录时间戳，按键释放时计算按下时长判断短按/长按
通过PB_Get(0)读取当前按键状态，确认按键的实际电平

3.2.6 主函数实现

int main(void)
{
    printf("Button LED Frequency Control Example\n");
    printf("Short press: Toggle LED blink on/off\n");
    printf("Long press: Adjust blink frequency (1Hz->5Hz->1Hz)\n");

    SysTick_Config(SystemCoreClock / 1000);

    LED_Init();
    PB_Init();

    MXC_NVIC_SetVector(TMR0_IRQn, LED_Blink_Handler);
    NVIC_EnableIRQ(TMR0_IRQn);

    Set_LED_Frequency(current_freq);

    PB_RegisterCallbackRiseFall(0, PB_Callback);

    while (1) {
        if (btn_state == BTN_PRESSED) {
            uint32_t now = Get_Ticks();
            uint32_t press_duration = now - btn_press_time;

            if (press_duration >= LONG_PRESS_THRESHOLD && btn_state != BTN_LONG_PRESS) {
                btn_state = BTN_LONG_PRESS;
                printf("Long press detected, adjusting frequency...\n");
            }
        }

        if (btn_state == BTN_LONG_PRESS) {
            uint32_t now = Get_Ticks();

            if ((now - last_freq_update) >= FREQ_ADJUST_INTERVAL) {
                float new_freq = current_freq + (FREQ_STEP * freq_direction);

                if (new_freq >= FREQ_MAX) {
                    new_freq = FREQ_MAX;
                    freq_direction = -1;
                } else if (new_freq <= FREQ_MIN) {
                    new_freq = FREQ_MIN;
                    freq_direction = 1;
                }

                if (new_freq != current_freq) {
                    Set_LED_Frequency(new_freq);
                    printf("Freq: %.1fHz\r", (double)current_freq);
                }

                last_freq_update = now;
            }
        }

        MXC_Delay(MXC_DELAY_MSEC(1));
    }
}

实现说明:

主循环采用非阻塞方式，通过状态机处理长按频率调节
每1ms检查一次按键状态，确保响应实时性
使用\r回车符实现频率信息的实时覆盖显示

四、功能展示

4.1 UART输出示例

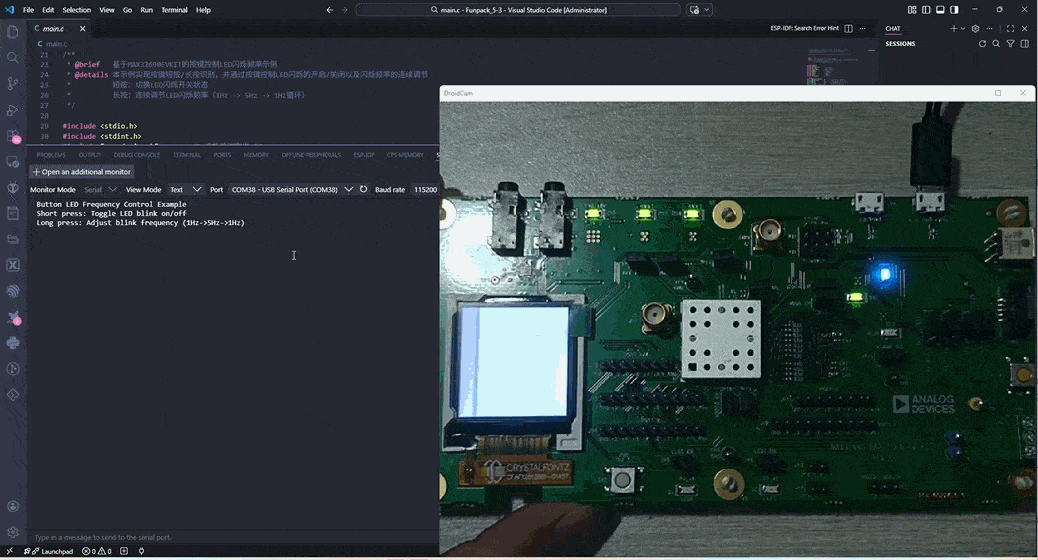

系统启动后，串口输出欢迎信息：

Button LED Frequency Control Example
Short press: Toggle LED blink on/off
Long press: Adjust blink frequency (1Hz->5Hz->1Hz)

短按按键:

Button pressed
LED blink ON, freq=1.0Hz

再次短按:

Button pressed
LED blink OFF

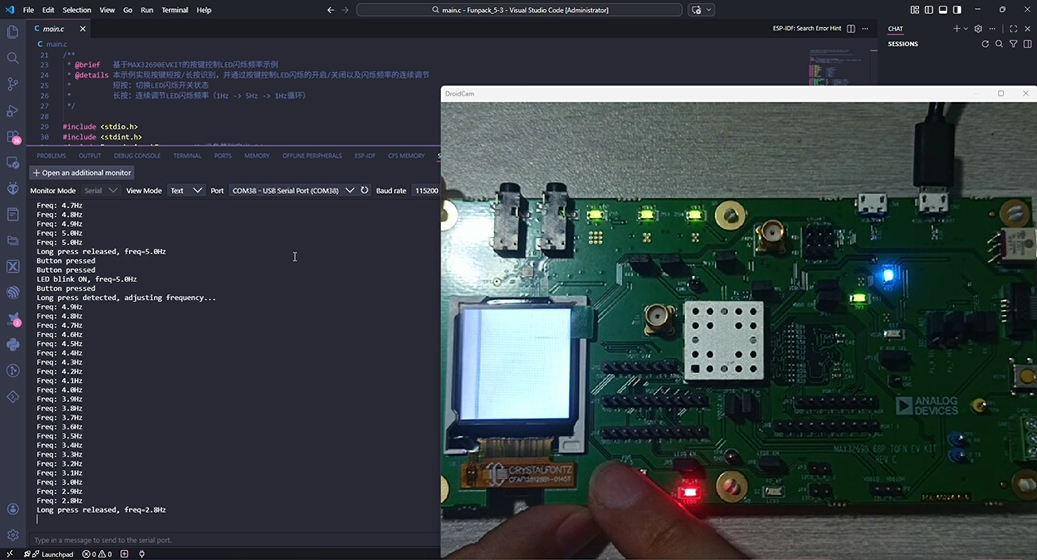

长按按键:

Button pressed
Long press detected, adjusting frequency...
Freq: 1.1Hz
Freq: 1.2Hz
...
Freq: 5.0Hz
Freq: 4.9Hz
...
Long press released, freq=3.5Hz

4.2 LED闪烁效果

操作	LED状态	说明
系统上电	熄灭	默认关闭状态
短按按键	1Hz闪烁	开启闪烁，默认频率1Hz
长按按键	频率逐渐增加	从1Hz线性增加到5Hz
继续长按	频率逐渐降低	到达5Hz后反向降低到1Hz
再次短按	停止闪烁	关闭LED

五、总结

本项目成功实现了基于MAX32690EVKIT的按键控制LED闪烁频率功能。代码编译成功，无错误和警告，占用资源极少，可直接下载到MAX32690EVKIT开发板上运行测试。

按键短按识别: 成功识别短按事件（<500ms），实现LED闪烁开关控制
按键长按识别: 成功识别长按事件（>500ms），实现频率连续调节
频率循环调节: 频率在1Hz~5Hz之间平滑循环调节，到达边界自动反向
软件去抖: 20ms去抖延时，有效防止按键抖动误触发
UART调试: 完整的调试信息输出，便于功能验证
