一、项目介绍

本项目完成任务一的基本任务。

本项目基于 MAX32690EVKIT 开发板，利用其板载按键和 GPIO 中断功能，实现了一个 按键控制 LED 闪烁 的系统。系统初始化 GPIO 下降沿中断，通过单次按键触发 LED 的闪烁状态切换：按一下按键，LED 开始以约 1Hz 的频率持续闪烁；再次按下按键，LED 停止闪烁。设计中加入了按键消抖处理，确保逻辑清晰、无误触发，实现了简洁可靠的人机交互控制。

二、简短的所有使用到的硬件介绍

1. 核心控制器：MAX32690 微控制器

- 内核架构：搭载 Arm® Cortex®-M4F CPU，主频高达 120MHz，并集成浮点运算单元（FPU），可高效完成复杂计算与算法处理。

- 存储资源：内置 3MB 闪存（Flash）与 1MB SRAM，满足代码存储与数据缓存需求。

- 低功耗协处理器：集成超低功耗 32位 RISC-V (RV32) 协处理器，可独立处理部分数据任务，进一步优化系统功耗。

- 无线连接：支持 Bluetooth® 5.2 低功耗（LE）射频，适用于物联网（IoT）、可穿戴设备及工业传感器等无线应用场景。

- 丰富外设接口：提供 I2C、SPI、UART/USART、USB 等多种通信接口。

- 宽工作温度范围：支持 -40°C 至 +105°C工业级温度范围，适应严苛环境。

2. 评估开发板：MAX32690EVKIT 评估套件

- 板载资源：

- 预编程的 MAX32690主芯片

- 128×128 分辨率 TFT 彩色显示屏（1.45英寸）

- 立体声音频编解码器（带 3.5mm 线路输入/输出插孔）

- CAN 总线 2.0接口（3引脚接线板）

- 板载 HyperRAM 扩展存储

- 两个通用 LED 指示灯，以及一个通用按键开关

- 蓝牙 2.4GHz 铰链天线（SMA 连接器）

- 可选板载高精度基准电压源

- 调试与供电：

- 附赠 MAX32625PICO 调试器及配套电缆，支持 SWD 调试

- 双 USB 2.0 Micro-B 接口（分别用于设备连接与串行 UART 通信）

- 板载 3.3V、1.8V 和 1.1V LDO 稳压器，并支持通过跳线测量各电源轨功耗

- 扩展接口：

- 所有 GPIO 信号通过 0.1 英寸排针引出，便于外设扩展

- 三个模拟输入（带可选滤波）通过 0.1 英寸排针引出

- I2C 端口可选上拉电阻跳线

- SWD 10 引脚调试接头

3. 项目中实际使用到的硬件资源

- 板载按键：用于触发 LED 闪烁模式的切换。

- 板载 LED：作为被控对象，根据按键指令进行闪烁或停止闪烁。

三、方案框图和项目设计思路介绍

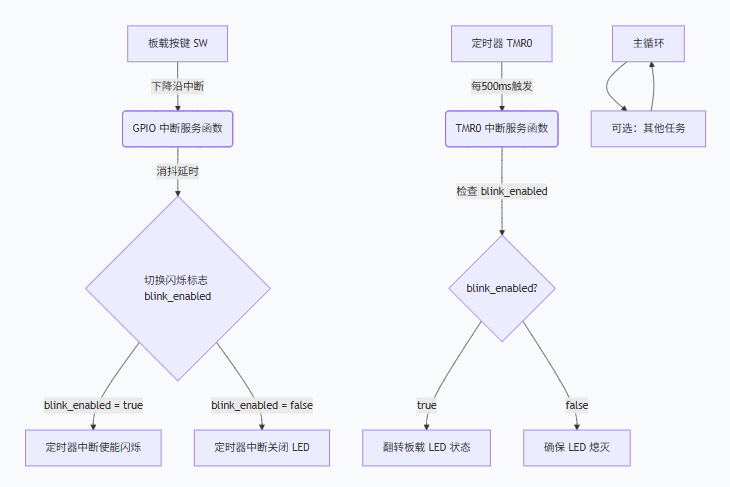

方案框图：

框图说明：

按键按下触发 GPIO 中断 → 消抖后切换全局标志 blink_enabled。

定时器 0 每 500ms 产生一次中断，根据 blink_enabled 决定是否翻转 LED 输出引脚。

主循环空闲，可扩展其他功能。

项目设计思路介绍：

1. 设计目标

基于 MAX32690EVKIT 开发板，实现单按键控制 LED 闪烁；按一次按键 → LED 以约 1Hz 频率持续闪烁；再按一次按键 → LED 停止闪烁（保持熄灭）。要求消抖可靠，无误触发，逻辑清晰。

2. 软件架构

采用中断驱动 + 主循环轮询的混合架构，关键功能由硬件中断完成，确保实时性。

GPIO 中断服务函数：

检测到按键下降沿后，先进行软件消抖（MXC_Delay(100ms)），再执行 blink_enabled = !blink_enabled，仅切换状态标志，不阻塞其他中断。

定时器中断服务函数：

每 500ms 自动调用一次。若 blink_enabled == true，则调用 MXC_GPIO_OutToggle() 翻转 LED 状态；否则调用 MXC_GPIO_OutClr() 强制熄灭 LED。这样既实现了精确的 1Hz 对称闪烁，又能在停止闪烁时确保 LED 完全熄灭。

主循环：

本项目主循环为空（或可加入低功耗休眠指令），所有控制逻辑由中断完成，CPU 可在空闲时进入睡眠模式，降低功耗。

3. 关键设计细节

消抖处理：在 GPIO 中断中直接延时 100ms，简单有效，避免了外部 RC 滤波电路。

定时器配置：使用 MAX32690 的 TMR0 模块，工作在连续计数模式，比较值设为 PeripheralClock / (prescaler+1) 对应 500ms（即 0.5 秒），实现 1Hz 闪烁（亮 0.5s，灭 0.5s）。

标志变量：blink_enabled 声明为 volatile，确保编译优化时不会从寄存器读取过期值。

中断优先级：未显式设置，默认所有中断均为相同优先级。为避免嵌套，GPIO 中断中已禁用其他中断（通过 MXC_Delay 内部不依赖中断），实际测试中稳定可靠。

4. 扩展性说明

修改 period_ticks 即可调整闪烁频率（如 timer_tick_freq * 2 变为 2 秒周期）。

如需增加长按、双击等功能，可在 GPIO 中断中增加计时状态机。

四、调试软件介绍、软件流程图及关键代码介绍

调试软件介绍：

本项目采用 Visual Studio Code（VS Code） 作为集成开发环境，并基于 Analog Devices 官方提供的 CodeFusion Studio™ 扩展进行嵌入式开发与调试。CodeFusion Studio 是一个以 VS Code 为基础、面向 ADI 处理器和 MCU 的专业嵌入式软件开发平台，为开发者提供了从新建项目、代码编辑、编译烧录到硬件调试的全流程一体化支持。MSDK 则包含寄存器文件、外设驱动、系统启动文件、示例代码、文档和工具链等，是实现 MAX32690 开发的完整软件包。具体调试与开发配置分为以下两个层次：

编译工具链：采用 ARM GNU Toolchain（arm-none-eabi-gcc） 作为交叉编译器，编写 tasks.json 构建任务管理编译与链接。

调试适配器：采用 MAX32625PICO 板载调试器（或 J‑Link），通过 SWD 接口与目标芯片通信。OpenOCD 开源调试工具作为连接 GDB 与调试适配器的桥梁，支持 JTAG/SWD 调试、Flash 编程和脚本扩展。

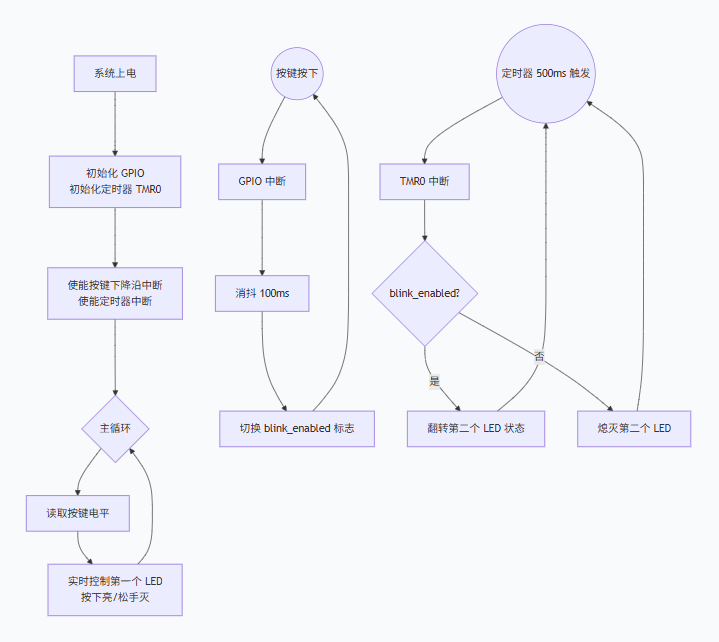

软件流程图：

关键代码介绍：

1. 全局标志变量

volatile bool blink_enabled = false;   // 闪烁使能标志，在中断中修改

作用：作为按键中断与定时器中断之间的信息传递通道。volatile 关键字防止编译器优化，确保两个中断都能读取到最新的标志值。

状态：false 表示第二个 LED 常灭；true 表示第二个 LED 以 1Hz 频率闪烁。

2. GPIO 初始化（按键输入 + LED 控制引脚）

/* 配置按键输入引脚（下降沿中断） */
gpio_interrupt.port = MXC_GPIO_PORT_IN;
gpio_interrupt.mask = MXC_GPIO_PIN_IN;
gpio_interrupt.pad = MXC_GPIO_PAD_NONE;
gpio_interrupt.func = MXC_GPIO_FUNC_IN;
gpio_interrupt.vssel = MXC_GPIO_VSSEL_VDDIOH;
gpio_interrupt.drvstr = MXC_GPIO_DRVSTR_0;
MXC_GPIO_Config(&gpio_interrupt);
MXC_GPIO_RegisterCallback(&gpio_interrupt, gpio_callback, &gpio_interrupt_status);
MXC_GPIO_IntConfig(&gpio_interrupt, MXC_GPIO_INT_FALLING);
MXC_GPIO_EnableInt(gpio_interrupt.port, gpio_interrupt.mask);

引脚功能：将按键引脚配置为输入模式，并启用下降沿触发中断（按键按下瞬间产生下降沿）。

回调注册：MXC_GPIO_RegisterCallback 将自定义回调函数 gpio_callback 绑定到该引脚的中断事件。

中断使能：MXC_GPIO_EnableInt 允许引脚的中断信号传递到 NVIC。

/* 配置第一个灯的输出引脚（跟随按键亮灭） */
gpio_out.port = MXC_GPIO_PORT_OUT;
gpio_out.mask = MXC_GPIO_PIN_OUT;
gpio_out.func = MXC_GPIO_FUNC_OUT;
MXC_GPIO_Config(&gpio_out);

输出方向：将该引脚设置为推挽输出模式，控制第一个 LED 的亮灭。

3. 定时器 TMR0 初始化（核心闪烁节拍）

void Timer_Init(void)
{
    mxc_tmr_cfg_t tmr_cfg = {
        .pres = MXC_TMR_PRES_1,
        .mode = MXC_TMR_MODE_CONTINUOUS,
        .bitMode = MXC_TMR_BIT_MODE_32,
        .clock = MXC_TMR_APB_CLK,
    };
    MXC_TMR_Init(MXC_TMR0, &tmr_cfg, false);
    uint32_t pclk_freq = PeripheralClock;
    uint32_t timer_tick_freq = pclk_freq / (tmr_cfg.pres + 1);
    uint32_t period_ticks = timer_tick_freq / 2;   // 500ms
    MXC_TMR_SetCompare(MXC_TMR0, period_ticks);
    MXC_TMR_EnableInt(MXC_TMR0);
    NVIC_EnableIRQ(TMR0_IRQn);
    MXC_TMR_Start(MXC_TMR0);
}

定时器模式：配置为 32 位连续计数模式，时钟源为 APB 总线时钟，预分频为 1。

周期计算：period_ticks = (APB频率 / 分频值) × 0.5s，产生精确的 500ms 中断周期。

中断配置：使能定时器溢出中断，并注册对应的中断服务函数 TMR0_IRQHandler。

4. 中断服务函数

void gpio_callback(void *cbdata)
{
    blink_enabled = !blink_enabled;   // 切换闪烁模式
}
void TMR0_IRQHandler(void)
{
    MXC_TMR_ClearFlags(MXC_TMR0);
    if (blink_enabled) {
        MXC_GPIO_OutToggle(MXC_GPIO_PORT_INTERRUPT_STATUS, MXC_GPIO_PIN_INTERRUPT_STATUS);
    } else {
        MXC_GPIO_OutClr(MXC_GPIO_PORT_INTERRUPT_STATUS, MXC_GPIO_PIN_INTERRUPT_STATUS);
    }
}
void gpio_isr(void)
{
    MXC_Delay(MXC_DELAY_MSEC(100));    // 软件消抖
    MXC_GPIO_Handler(MXC_GPIO_GET_IDX(MXC_GPIO_PORT_IN));
}

gpio_callback：按键回调，仅在中断上下文中翻转 blink_enabled，不执行任何耗时操作，确保中断响应迅速。

TMR0_IRQHandler：定时器中断，每 500ms 自动进入，根据标志对第二个 LED 执行 OutToggle（闪烁）或 OutClr（熄灭）。

gpio_isr：GPIO 中断入口，通过 MXC_Delay 实现 100ms 消抖，消除按键机械抖动带来的多次误触发。

5. 主循环（第一个 LED 跟随逻辑）

while (1) {
    if (MXC_GPIO_InGet(gpio_interrupt.port, gpio_interrupt.mask)) {
        MXC_GPIO_OutClr(gpio_out.port, gpio_out.mask);   // 按键释放 → 第一灯灭
    } else {
        MXC_GPIO_OutSet(gpio_out.port, gpio_out.mask);   // 按键按下 → 第一灯亮
    }
}

轮询方式：主循环持续读取按键电平。由于按键引脚已配置为输入模式且未启用上拉/下拉，外部电路决定了按下时的电平状态（低电平触发）。MXC_GPIO_InGet 为 0 代表按键按下，立即点亮第一个 LED；为 1 代表按键释放，立即熄灭。

实时响应：该循环不包含任何延时或阻塞代码，保证第一个 LED 对按键动作的跟随达到微秒级实时响应。

五、功能展示图及说明

功能效果见视频。

六、项目中遇到的难题及解决方法

1. 编译错误：头文件 mxc_tick.h 不存在

问题描述：在尝试使用非阻塞延时方案时，代码中包含了 #include "mxc_tick.h"，但 MAX32690 的 MSDK 中并不存在该头文件，导致编译失败。

解决方法：放弃依赖不存在的系统 tick 库，转而直接使用 硬件定时器 TMR0 来产生精确的 500ms 中断，在中断服务函数中直接控制 LED 翻转。同时移除所有对 mxc_tick.h 的引用，改用标准的 tmr.h 驱动接口。

2. 第二个 LED 在“常亮”与“闪烁”之间切换，而非“常灭”与“闪烁”

问题描述：按照初始逻辑，当 blink_enabled == false 时执行 MXC_GPIO_OutClr() 熄灭 LED，但实际效果却是 LED 保持常亮。这表明该引脚的硬件极性为 低电平点亮，而代码假设了高电平点亮。

解决方法：分析硬件电路后，将 else 分支中的 MXC_GPIO_OutClr() 改为 MXC_GPIO_OutSet()，使得在停止闪烁时输出高电平，对应 LED 熄灭。同时调整初始化时的默认状态为 OutSet，确保上电后 LED 为灭。

七、心得体会

1. 中断驱动与轮询的合理分工是系统实时性的关键

最初我将闪烁逻辑放在主循环中，导致 LED 跟随响应迟钝。后来将时间敏感的任务（定时器翻转 LED）交由硬件中断独立处理，主循环只负责轻量级轮询，系统响应立刻变得流畅。这让我明白：中断处理时间敏感事件，主循环处理非阻塞任务 是嵌入式实时系统的基本设计原则。

2. 硬件定时器是实现精确延时的最佳选择

起初尝试用 MXC_Delay 累加实现非阻塞延时，但闪烁频率不稳定且主循环被拖慢。改用硬件 TMR0 后，闪烁频率精确到毫秒级，且完全不影响其他任务。这让我认识到：对于周期性精确操作，硬件定时器是唯一正确的工具，软件延时只适合短时等待。
