一、项目介绍

1.1 活动背景

本项目是参加硬禾科技联合DigiKey发起的Funpack活动第五季第3期Funpack S5 #3。第五季第3期的板卡是来自 Analog Devices 的评估套件 MAX32690EVKIT。

MAX32690 评估套件提供了一个平台，用于评估 MAX32690 微控制器的功能，该微控制器是一款先进的片内系统 。它采用了 Arm Cortex-M4F CPU，可高效计算复杂的功能和算法，并采用了最新一代的 Bluetooth 5 低功耗（蓝牙 LE）射频，专为可穿戴和便携式健身设备、便携式和可穿戴式医疗设备、工业传感器/网络、物联网  和资产追踪而设计。

1.2 项目概述

本项目基于 MAX32690EVKIT 开发板，实现了 任务1：按键控制LED闪烁 的基础功能。

本项目实现功能：

• 单次按键 → LED 开始闪烁（频率约 1Hz）
• 再次按键 → LED 停止闪烁（保持熄灭状态）
• 功能要求：
• • ✅ 正确初始化 GPIO 中断
  • ✅ LED 控制逻辑清晰，不出现误触发
  • ✅ 闪烁频率约 1Hz

1.3 项目成果

通过本项目的开发，成功完成了 Funpack S5 #3 活动任务1的基础题目要求：

• ✅ 了解 MAX32690EVKIT 开发板的硬件结构和特性
• ✅ 掌握 Maxim MSDK 的 GPIO 驱动开发
• ✅ 实现 GPIO 中断的正确初始化与配置
• ✅ 实现按键消抖机制，避免误触发
• ✅ 实现 1Hz 频率的 LED 闪烁控制
• ✅ 掌握程序烧录与独立运行验证方法

二、硬件介绍

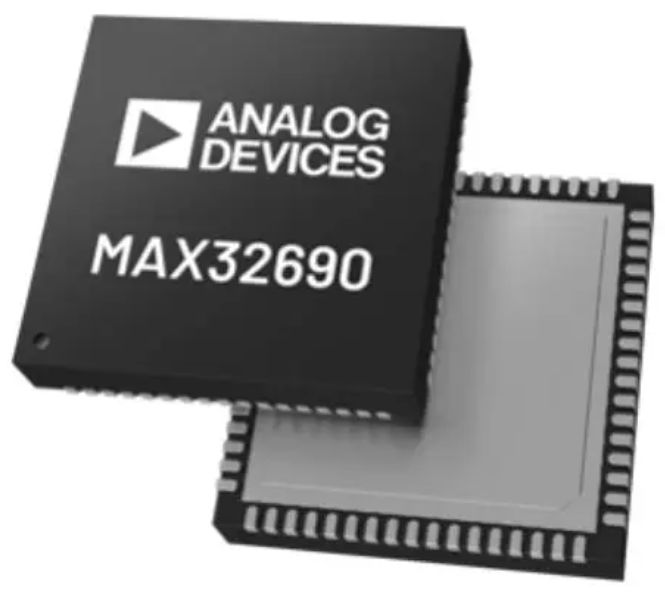

2.1 微控制器：MAX32690

MAX32690 是基于 Arm® Cortex®-M4F 处理器的超低功耗微控制器，具备以下核心特性：

• 处理器：Arm® Cortex®-M4F，带 FPU，最高 100MHz
• 存储器：2MB 双 bank Flash，512KB SRAM
• 无线连接：Bluetooth 5 低功耗（蓝牙 LE）射频
• 超低功耗：多种低功耗模式，适合电池供电设备
• 丰富外设：SPI、UART、I2C、GPIO、定时器、PWM、ADC 等
• 调试接口：SWD 调试支持

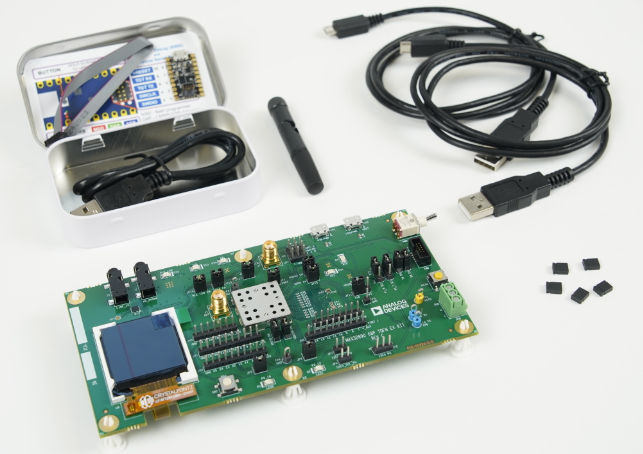

2.2 MAX32690EVKIT 开发板概述

MAX32690EVKIT 是用于评估 MAX32690 MCU 的官方硬件平台，板载资源包括：

2.3 引脚分配

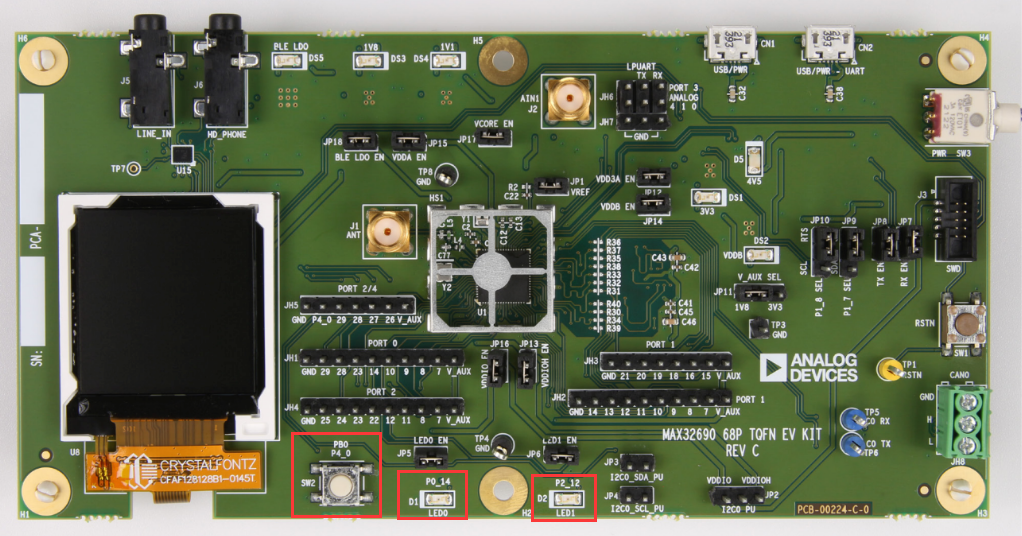

本项目主要用到板载按键 SW2 和红色 LED0：

• 按键 SW2：连接至 GPIO4_0（P4.0），按下时为低电平
• 红色 LED0：连接至 GPIO0_14（P0.14），低电平点亮

额外用到绿色LED1：

• 绿色 LED1：连接至 GPIO2_12（P2.12），进入中断指示灯

2.4 原理图

MAX32690EVKIT 原理图主要包括电源原理图、MCU 原理图和调试器原理图。其中最应关注的是 MCU 原理图中的两个引脚 GPIO4_0（按键）和 GPIO0_14（LED）。

GPIO4_0引脚通过杜邦线连接至GPIO2_11，因此实际的按键输入为P2.11。

三、方案框图和项目设计思路

3.1 方案框图

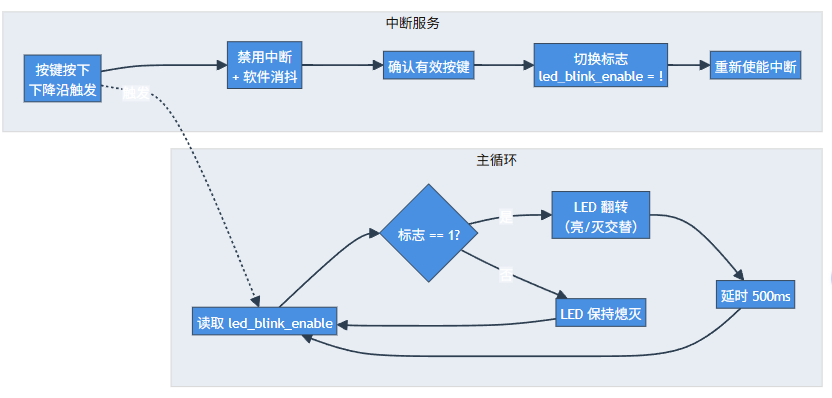

根据项目要求，确定方案框图如下：

3.2 项目设计思路

硬件设计：

• 使用板载按键 SW2（连接至 GPIO4_0）作为输入，配置为下降沿触发中断，GPIO4_0引脚通过杜邦线连接至GPIO2_11，因此实际的按键输入为P2.11。
• 使用板载红色 LED0（连接至 GPIO0_14）作为输出，低电平点亮
• 使用板载绿色 LED1（连接至 GPIO2_12），进入中断指示灯

软件设计：

• GPIO 初始化：GPIO2_11 配置为输入模式，使能内部上拉，配置下降沿中断；GPIO0_14 配置为推挽输出模式
• 中断服务函数：
• • 进入中断后立即禁用该引脚中断，防止抖动再次触发
  • 清除中断标志
  • 软件消抖延时（约 20ms）
  • 再次读取引脚电平，确认是有效按键（低电平）
  • 切换 LED 状态标志 led_blink_enable
  • 重新使能中断
• 主循环控制：
• • 若 led_blink_enable == 1：LED 以 500ms 间隔翻转（1Hz 闪烁）
  • 若 led_blink_enable == 0：LED 保持熄灭
• 消抖机制：采用 中断内禁用 + 软件延时 + 电平二次确认 的消抖策略，有效滤除按键的机械抖动和噪声

3.3 调试引脚设计（可选）

为便于调试观察中断是否触发，可配置 GPIO2_12（P2.12）作为调试指示引脚：

• 每次有效按键处理后翻转 P2.12 电平
• 可用示波器或逻辑分析仪观察中断触发情况

四、开发环境介绍、软件流程图及关键代码

4.1 开发环境介绍

4.1.1 开发环境

本项目使用 Analog Devices 官方提供的 Maxim Micros SDK  作为软件开发框架。

4.1.2 项目新建

1.将 MAX32690EVKIT 通过 USB 连接到电脑，确保 MAX32625PICO 调试器已连接

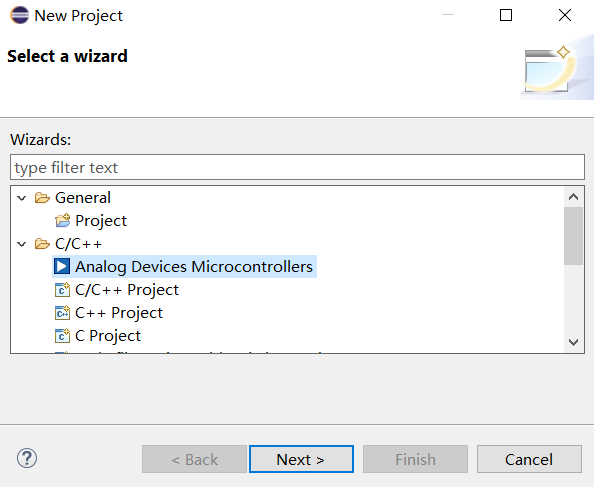

2.打开 Eclipse IDE，新建项目：File——New——Project...，选择工程类别

3.配置项目名称和路径

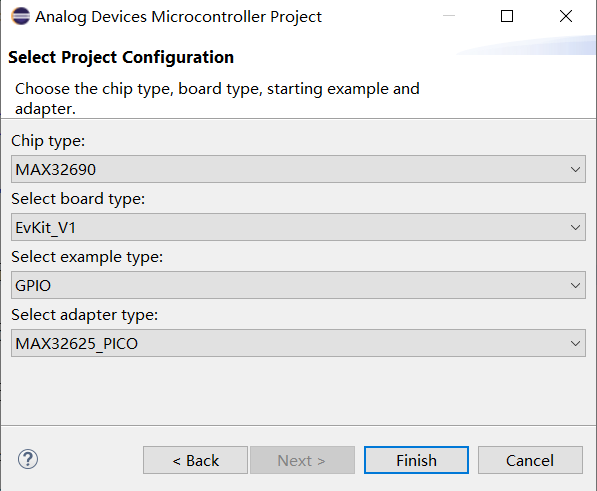

4.选择芯片型号、开发板型号、工程模板、调试器型号等

4.2 程序流程图

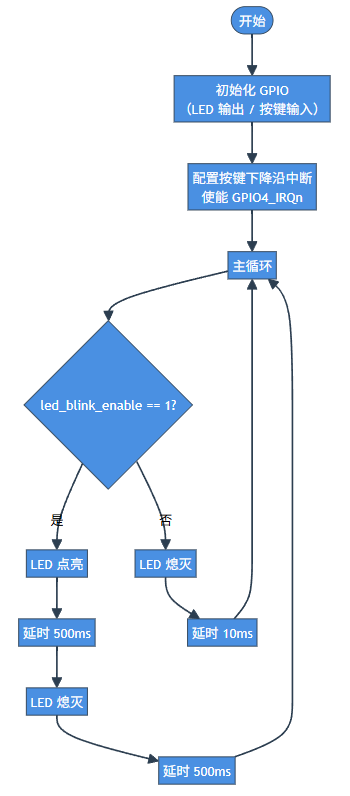

4.2.1 主程序流程图

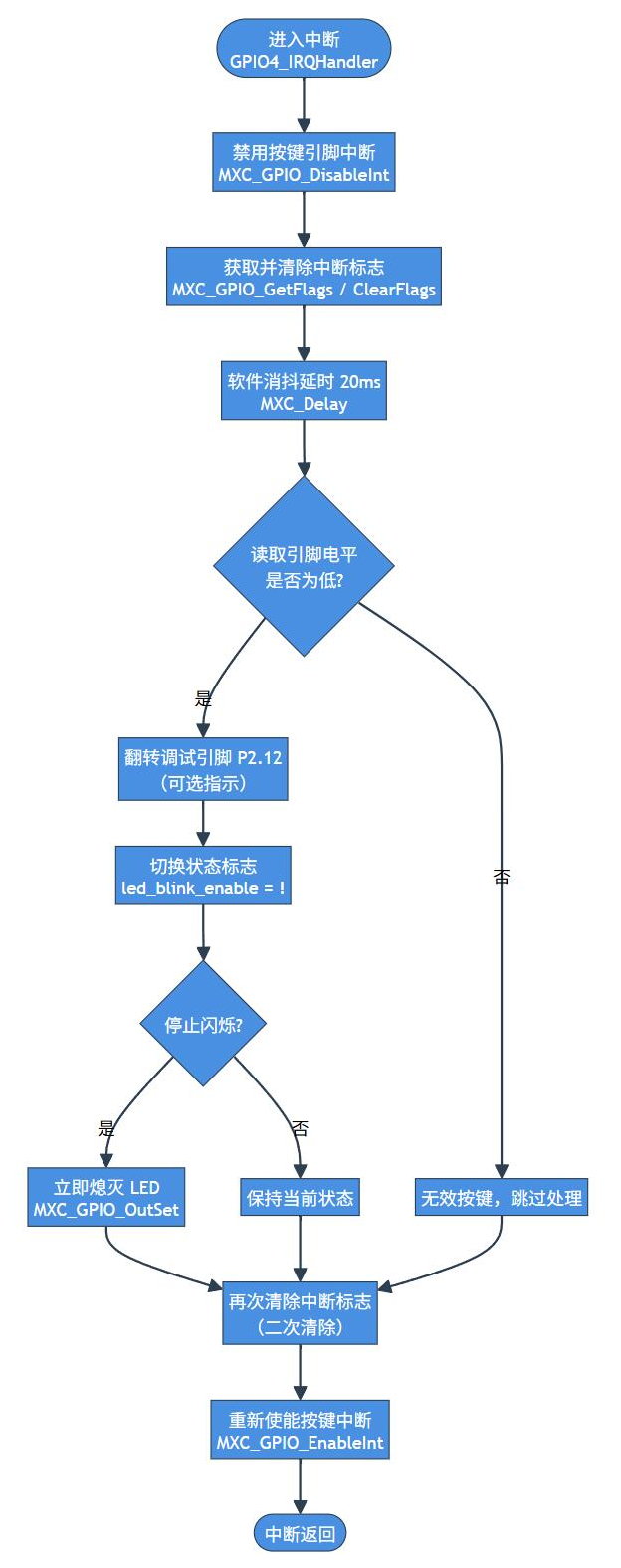

4.2.2 GPIO 中断服务函数流程图

4.3 关键代码介绍

以下为主程序完整代码，并对代码进行详细解析。

/**
 * @file        main.c
 * @brief       Funpack S5 #3 - 任务1：按键控制LED闪烁
 *             单次按键 → LED开始闪烁 (1Hz)
 *             再次按键 → LED停止闪烁
 *             调试: P2.12 翻转指示中断触发
 */

#include <stdio.h>
#include <string.h>
#include "mxc_device.h"
#include "nvic_table.h"
#include "board.h"
#include "gpio.h"
#include "mxc_delay.h"

/***** 硬件引脚定义 *****/
#define MXC_GPIO_PORT_IN     MXC_GPIO4      // 按键输入端口 (SW2)
#define MXC_GPIO_PIN_IN      MXC_GPIO_PIN_0 // 按键引脚

#define MXC_GPIO_PORT_OUT    MXC_GPIO0      // LED输出端口
#define MXC_GPIO_PIN_OUT     MXC_GPIO_PIN_14 // LED引脚 (红色LED0)

#define MXC_GPIO_PORT_DBG    MXC_GPIO2      // 调试端口
#define MXC_GPIO_PIN_DBG     MXC_GPIO_PIN_12 // 调试引脚 (可选)

/***** 全局状态变量 *****/
volatile uint8_t led_blink_enable = 0;   // 0: 停止, 1: 闪烁

/***** 函数声明 *****/
void GPIO4_IRQHandler(void);  // GPIO4 中断服务函数

/***** 主函数 *****/
int main(void)
{
    mxc_gpio_cfg_t gpio_in;
    mxc_gpio_cfg_t gpio_out;
    mxc_gpio_cfg_t gpio_dbg;

    // ---------- 1. 配置输出引脚 (LED) ----------
    gpio_out.port   = MXC_GPIO_PORT_OUT;
    gpio_out.mask   = MXC_GPIO_PIN_OUT;
    gpio_out.pad    = MXC_GPIO_PAD_NONE;
    gpio_out.func   = MXC_GPIO_FUNC_OUT;
    gpio_out.vssel  = MXC_GPIO_VSSEL_VDDIO;
    gpio_out.drvstr = MXC_GPIO_DRVSTR_0;
    MXC_GPIO_Config(&gpio_out);
    MXC_GPIO_OutSet(gpio_out.port, gpio_out.mask);   // 初始熄灭 (高电平)

    // ---------- 2. 配置调试引脚 (P2.12, 可选) ----------
    gpio_dbg.port   = MXC_GPIO_PORT_DBG;
    gpio_dbg.mask   = MXC_GPIO_PIN_DBG;
    gpio_dbg.pad    = MXC_GPIO_PAD_NONE;
    gpio_dbg.func   = MXC_GPIO_FUNC_OUT;
    gpio_dbg.vssel  = MXC_GPIO_VSSEL_VDDIO;
    gpio_dbg.drvstr = MXC_GPIO_DRVSTR_0;
    MXC_GPIO_Config(&gpio_dbg);
    MXC_GPIO_OutSet(gpio_dbg.port, gpio_dbg.mask);

    // ---------- 3. 配置输入引脚 (按键) ----------
    gpio_in.port    = MXC_GPIO_PORT_IN;
    gpio_in.mask    = MXC_GPIO_PIN_IN;
    gpio_in.pad     = MXC_GPIO_PAD_PULL_UP;   // 内部上拉
    gpio_in.func    = MXC_GPIO_FUNC_IN;
    gpio_in.vssel   = MXC_GPIO_VSSEL_VDDIOH;
    gpio_in.drvstr  = MXC_GPIO_DRVSTR_0;
    MXC_GPIO_Config(&gpio_in);

    // 清除中断标志，配置下降沿触发
    MXC_GPIO_ClearFlags(gpio_in.port, gpio_in.mask);
    MXC_GPIO_IntConfig(&gpio_in, MXC_GPIO_INT_FALLING);
    MXC_GPIO_EnableInt(gpio_in.port, gpio_in.mask);

    // 使能 GPIO4 中断
    NVIC_EnableIRQ(GPIO4_IRQn);

    // ---------- 4. 主循环 (使用延时实现1Hz闪烁) ----------
    while (1) {
        if (led_blink_enable) {
            MXC_GPIO_OutClr(MXC_GPIO_PORT_OUT, MXC_GPIO_PIN_OUT);   // LED 亮
            MXC_Delay(MXC_DELAY_MSEC(500));                          // 延时 500ms
            MXC_GPIO_OutSet(MXC_GPIO_PORT_OUT, MXC_GPIO_PIN_OUT);    // LED 灭
            MXC_Delay(MXC_DELAY_MSEC(500));                          // 延时 500ms
        } else {
            MXC_GPIO_OutSet(MXC_GPIO_PORT_OUT, MXC_GPIO_PIN_OUT);    // 保持熄灭
            MXC_Delay(MXC_DELAY_MSEC(10));   // 短暂延时，避免忙等待
        }
    }
}

/***** GPIO4 中断服务函数 *****/
void GPIO4_IRQHandler(void)
{
    // 1. 立即禁用按键引脚中断，防止后续抖动再次触发
    MXC_GPIO_DisableInt(MXC_GPIO_PORT_IN, MXC_GPIO_PIN_IN);

    // 2. 清除中断标志
    uint32_t flags = MXC_GPIO_GetFlags(MXC_GPIO_PORT_IN);
    if (flags & MXC_GPIO_PIN_IN) {
        MXC_GPIO_ClearFlags(MXC_GPIO_PORT_IN, MXC_GPIO_PIN_IN);
    }

    // 3. 软件消抖延时 (约20ms)
    MXC_Delay(MXC_DELAY_MSEC(20));

    // 4. 再次读取引脚电平，确认是有效按下 (低电平)
    if (MXC_GPIO_InGet(MXC_GPIO_PORT_IN, MXC_GPIO_PIN_IN) == 0) {
        // ---- 有效按键处理 ----
        // 翻转调试指示引脚 (用于观察中断触发)
        MXC_GPIO_OutToggle(MXC_GPIO_PORT_DBG, MXC_GPIO_PIN_DBG);

        // 切换 LED 状态
        led_blink_enable = !led_blink_enable;

        // 若停止闪烁，立即熄灭 LED
        if (!led_blink_enable) {
            MXC_GPIO_OutSet(MXC_GPIO_PORT_OUT, MXC_GPIO_PIN_OUT);
        }
    }

    // 5. 清除可能因消抖期间产生的额外中断标志
    MXC_GPIO_ClearFlags(MXC_GPIO_PORT_IN, MXC_GPIO_PIN_IN);

    // 6. 重新使能按键引脚中断
    MXC_GPIO_EnableInt(MXC_GPIO_PORT_IN, MXC_GPIO_PIN_IN);
}

4.3.1 硬件引脚定义

#define MXC_GPIO_PORT_IN     MXC_GPIO4      // 按键输入端口 (SW2)
#define MXC_GPIO_PIN_IN      MXC_GPIO_PIN_0 // 按键引脚
#define MXC_GPIO_PORT_OUT    MXC_GPIO0      // LED输出端口
#define MXC_GPIO_PIN_OUT     MXC_GPIO_PIN_14 // LED引脚 (红色LED0)

定义项目使用的硬件引脚，便于代码移植和维护。

4.3.2 全局状态变量

volatile uint8_t led_blink_enable = 0;   // 0: 停止, 1: 闪烁

使用 volatile 关键字修饰，确保编译器不会优化掉该变量，保证中断和主循环之间的数据一致性。

4.3.3 GPIO 初始化

// LED 配置为推挽输出
gpio_out.port   = MXC_GPIO_PORT_OUT;
gpio_out.mask   = MXC_GPIO_PIN_OUT;
gpio_out.pad    = MXC_GPIO_PAD_NONE;
gpio_out.func   = MXC_GPIO_FUNC_OUT;
gpio_out.vssel  = MXC_GPIO_VSSEL_VDDIO;
gpio_out.drvstr = MXC_GPIO_DRVSTR_0;
MXC_GPIO_Config(&gpio_out);
MXC_GPIO_OutSet(gpio_out.port, gpio_out.mask);   // 初始熄灭

// 按键配置为输入，内部上拉
gpio_in.port    = MXC_GPIO_PORT_IN;
gpio_in.mask    = MXC_GPIO_PIN_IN;
gpio_in.pad     = MXC_GPIO_PAD_PULL_UP;   // 内部上拉
gpio_in.func    = MXC_GPIO_FUNC_IN;
MXC_GPIO_Config(&gpio_in);

// 配置下降沿中断
MXC_GPIO_ClearFlags(gpio_in.port, gpio_in.mask);
MXC_GPIO_IntConfig(&gpio_in, MXC_GPIO_INT_FALLING);
MXC_GPIO_EnableInt(gpio_in.port, gpio_in.mask);
NVIC_EnableIRQ(GPIO4_IRQn);

关键点：

• LED 配置为推挽输出，初始高电平（LED 熄灭，因为低电平点亮）
• 按键配置为输入模式，使能内部上拉电阻
• 配置下降沿触发中断（按键按下时电平从高变低）
• 使能 GPIO4 中断向量

4.3.4 GPIO 中断服务函数

void GPIO4_IRQHandler(void)
{
    // 1. 立即禁用按键引脚中断，防止后续抖动再次触发
    MXC_GPIO_DisableInt(MXC_GPIO_PORT_IN, MXC_GPIO_PIN_IN);

    // 2. 清除中断标志
    uint32_t flags = MXC_GPIO_GetFlags(MXC_GPIO_PORT_IN);
    if (flags & MXC_GPIO_PIN_IN) {
        MXC_GPIO_ClearFlags(MXC_GPIO_PORT_IN, MXC_GPIO_PIN_IN);
    }

    // 3. 软件消抖延时 (约20ms)
    MXC_Delay(MXC_DELAY_MSEC(20));

    // 4. 再次读取引脚电平，确认是有效按下 (低电平)
    if (MXC_GPIO_InGet(MXC_GPIO_PORT_IN, MXC_GPIO_PIN_IN) == 0) {
        // 翻转调试指示引脚
        MXC_GPIO_OutToggle(MXC_GPIO_PORT_DBG, MXC_GPIO_PIN_DBG);
        // 切换 LED 状态
        led_blink_enable = !led_blink_enable;
        if (!led_blink_enable) {
            MXC_GPIO_OutSet(MXC_GPIO_PORT_OUT, MXC_GPIO_PIN_OUT);
        }
    }

    // 5. 清除可能因消抖期间产生的额外中断标志
    MXC_GPIO_ClearFlags(MXC_GPIO_PORT_IN, MXC_GPIO_PIN_IN);

    // 6. 重新使能按键引脚中断
    MXC_GPIO_EnableInt(MXC_GPIO_PORT_IN, MXC_GPIO_PIN_IN);
}

关键点：

• 进入中断立即禁用该引脚中断：防止在消抖和处理期间再次触发中断，彻底杜绝误触发
• 双重清除中断标志：在开始和结束都清除标志，确保挂起标志被清除干净
• 软件消抖延时：延时 20ms 后再次读取电平，确认是真实按键
• 电平二次确认：只有读取到低电平才执行有效按键处理
• 重新使能中断：处理完成后重新打开中断，准备下一次按键

五、功能展示与说明

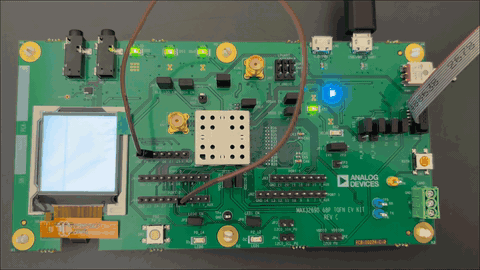

按下按键 ，红色LED 开始闪烁（频率约 1Hz）；再次按下按键，红色LED 停止闪烁（保持熄灭状态）。LED 控制逻辑清晰，不出现误触发。同时，每次按下按键，进入一次中断，中断指示灯绿色LED状态翻转。

六、项目总结

6.1 遇到的问题与解决方案

6.2 项目收获

通过本项目的开发，深入了解了：

• MAX32690EVKIT 的硬件架构和引脚功能
• MSDK 的 GPIO 驱动库使用方法
• GPIO 中断的正确配置与消抖处理
• 嵌入式程序从开发到烧录的完整流程
• 中断服务函数与主循环的数据同步机制

6.3 可扩展方向（Funpack 进阶题目）

根据 Funpack S5 #3 活动的进阶题目要求，本项目可进一步扩展：

• 长按调节频率：在基础题之上，实现长按按键调节 LED 闪烁频率
• 频率线性变化：短按控制开关，长按实现 1Hz → 5Hz 线性变化
• 反向调节：到达最快后，保持长按可实现 5Hz → 1Hz 反向变化
• 平滑过渡：频率变化过程应平滑，无明显跳变

七、参考资料

1. Funpack S5 #3 活动页面 - 硬禾科技
2. MAX32690EVKIT 用户指南 - Analog Devices
3. Maxim Micros SDK  用户手册
4. ARM Cortex-M4 技术参考手册
5. OpenOCD 用户手册
6. Eclipse CDT 开发指南
