板卡介绍

MAX32690EVKIT 评估套件提供了一个平台，用于评估 MAX32690 微控制器的功能，该微控制器是一款先进的片内系统 (SoC)。它采用了 Arm® Cortex®-M4F CPU，可高效计算复杂的功能和算法，并采用了最新一代的 Bluetooth® 5 低功耗（蓝牙 LE）射频，专为可穿戴和便携式健身设备、便携式和可穿戴式医疗设备、工业传感器/网络、物联网 (IoT) 和资产追踪而设计。

包装内含：

MAX32690 评估套件包含具有预编程演示的 MAX32690。
蓝牙铰链天线
MAX32625PICO 调试器及电缆
两根 USB 标准 A 转 Micro-B 电缆
额外的分流器

板卡优势和特点：

具有铰链 2.4GHz 天线的 SMA 蓝牙连接器
CAN 总线 2.0 的 3 引脚接线板
可选的板载高精度基准电压源
板载 HyperRAM
具有线路输入和线路输出 3.5mm 插孔的立体声音频编解码器
128 x 128（1.45 英寸）TFT 彩色显示屏
连接 MAX32690 的 USB 2.0 Micro-B 接口
USB 2.0 Micro-B 转串行 UART
任一 USB 端口提供的评估板功率
启用 I2C 端口上的可选上拉电阻的跳线
所有 GPIO 信号可通过 0.1 英寸头部访问
三个模拟输入可通过具有可选滤波的 0.1 英寸头部访问
SWD 10 引脚接头
板上 3.3V、1.8V 和 1.1V LDO 稳压器
通过跳线单独测量所有 IC 电源轨的功率
两个通用 LED 和一个通用按钮开关

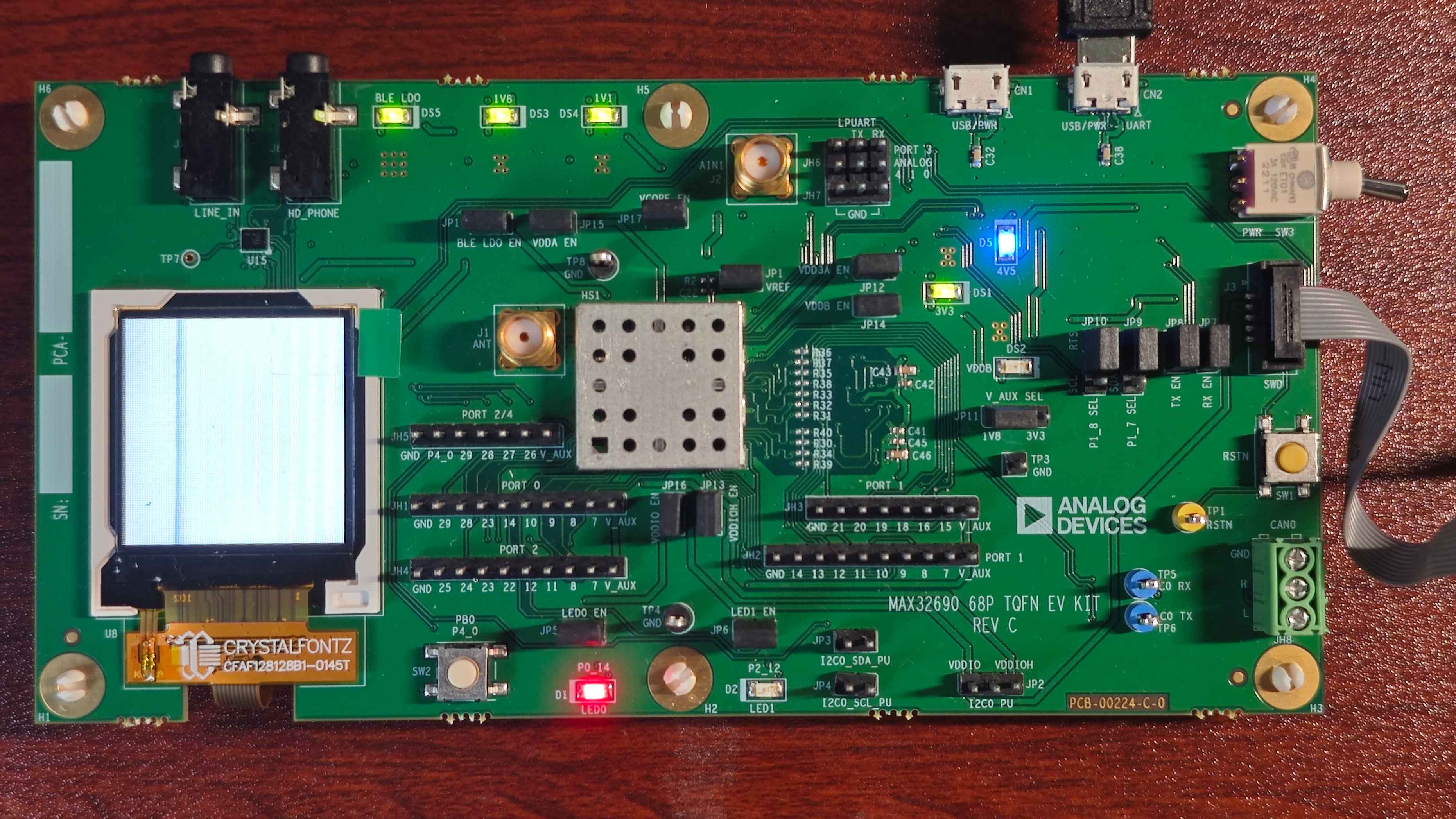

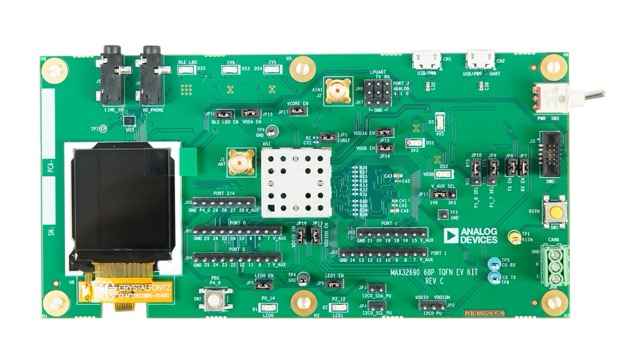

板卡图片：

微控制器：MAX32690

MAX32690 微控制器 (MCU) 是一款先进的片内系统 (SoC)，具有 Arm® Cortex®-M4F CPU、大容量闪存和 SRAM 存储器以及最新一代 Bluetooth® 5.2 低功耗 (LE) 射频。该套件将处理能力与物联网应用程序所需的连接性结合在一起。MAX32690 能够在 -40°C 至 +105°C 的温度范围内工作，非常适合工业环境。所有套件均采用 68 TQFN-EP 0.40 毫米间距和 140 焊球 WLP 0.35 毫米间距封装。

特性：

适用于电池供电应用的超高效微控制器
- 带 FPU 的 120MHz Arm Cortex-M4 处理器
- 可用于卸载数据处理的超低功耗 32 位 RISC-V (RV32) 协处理器
- 7.3728MHz 和 60MHz 低功耗振荡器
- 外部晶振支持（蓝牙 LE 需要 32MHz）
- 32.768kHz RTC 时钟（需要外部晶振）
- 8kHz 常开超低功耗振荡器
- 3MB 内部闪存，1MB 内部 SRAM
- 1.1V 时 76.5μW/MHz 活跃模式
- 没有电平转换器的 1.8V 和 3.3V I/O
- 外部闪存和 SRAM 扩展接口
蓝牙 5.2 LE 射频
- 完全开源的蓝牙 5.2 协议栈可用
- 支持 AoA、AoD、LE 音频和 Mesh
- 高吞吐量 (2Mbps) 模式
- 远程（125kbps 和 500kbps）模式
- 接收灵敏度：-97dBm；发射功率：+4.5dBm
- 单端天线连接 (50Ω)
最佳外设组合提供平台可扩展性
- 16 通道直接存储访问
- 五个 Quad-SPI 控制器 (60MHz)/外设 (30MHz)
- 四个带流量控制的 UART
- 两个 I²C
- I²S
- 八个外部通道、12 位 1Msps SAR ADC
- USB 2.0 高速套件
- 16 个脉冲序列引擎
- 四个具有 8mA 高驱动电流的 32 位/双路 16 位定时器
- 两个 32 位/双 16 位低功耗定时器
- 两个 CAN 2.0B 控制器
- 四个微功率比较器
- 1 线控制器
用于 IP/数据安全的加密工具箱 (CTB)
- 模块化算术加速器 (MAA)、真随机数生成器 (TRNG)
- 安全非易失性密钥存储、SHA-256、AES-128/192/256
- 安全引导 ROM

板卡相关资料：

MAX32690EVKIT 数据手册
工具及仿真模型：Maxim Micros SDK (Windows), 1.0.1、Maxim Micros SDK (Mac), 1.0.1、Secure Boot Tools v2.0.0(Public), 2.0.0、Secure Boot Tools v3.0.0(Public), 3.0.0、Maxim Micros SDK (Linux), 1.0.1
评估软件：MAX32xxx-MAX78xxx MSDK Software、MSDK User Guide
软件开发工具：CodeFusion Studio™
