基于MAX32690EVKIT评估套件上手测试——非阻塞状态机按键控制实践报告

一、项目介绍

本次实践基于 ADI 公司的 MAX32690EVKIT 评估套件，摒弃传统延时或简单轮询架构，采用”事件驱动 + 有限状态机（FSM）“的非阻塞设计模式，构建一套可靠、可扩展的按键控制逻辑，避免CPU 资源浪费、系统实时性差，且极易受机械按键抖动等的影响。

核心功能需求：1. 单次短按 SW2 按键，红色 LED（LED0，即 P0.14 / D1 红色）开始以 1Hz 频率闪烁。 2. 再次短按 SW2 按键，LED 停止闪烁并保持熄灭。 3. 全程采用非阻塞设计，确保系统在处理按键消抖和 LED 闪烁时，主循环依然保持全速运转。

1.1 硬件介绍

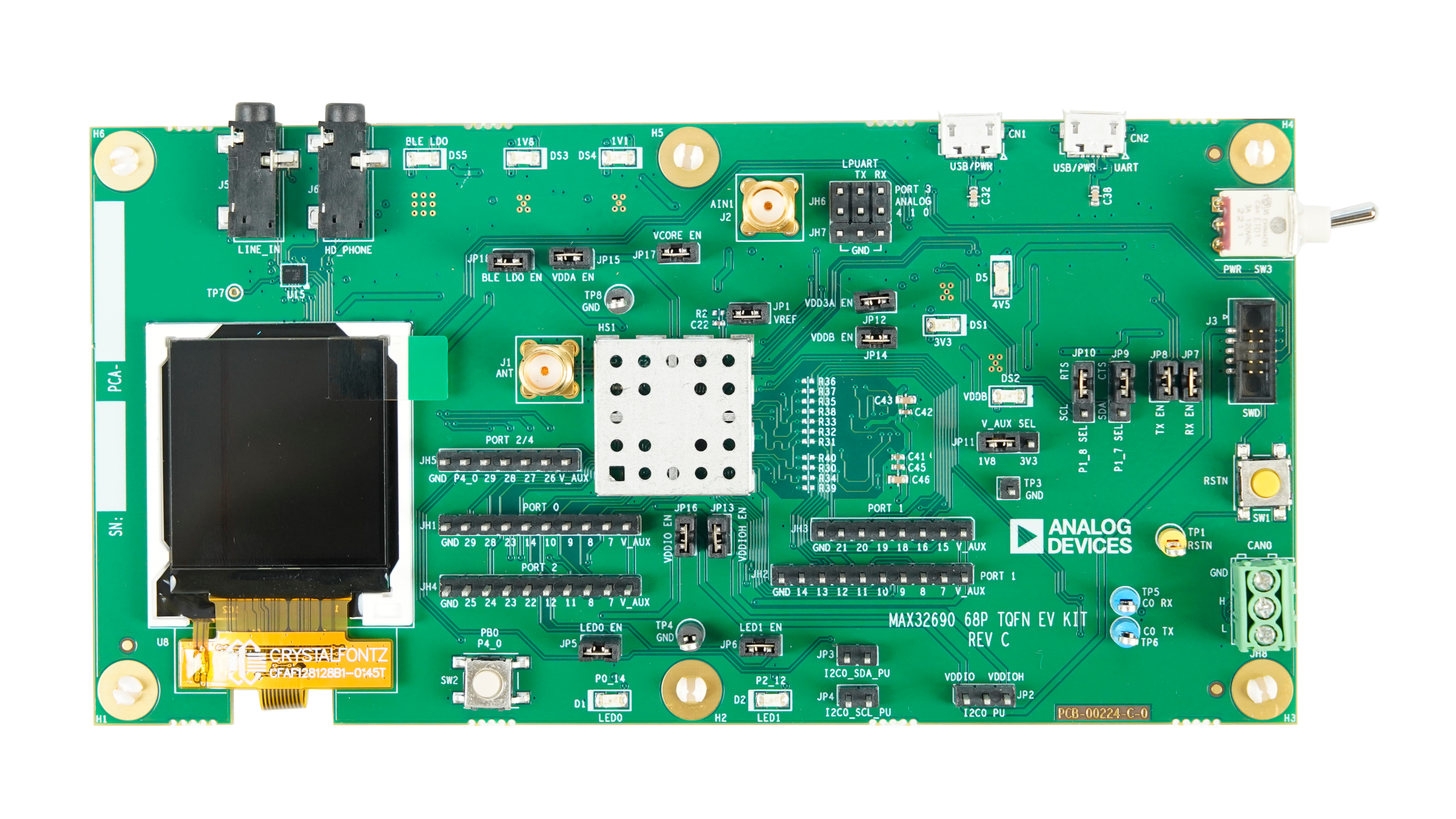

本项目基于MAX32690 评估套件实现。MAX32690 评估套件提供了一个平台，用于评估 MAX32690 微控制器的功能，该微控制器是一款先进的片内系统 (SoC)。它采用了 Arm Cortex-M4F CPU，可高效计算复杂的功能和算法，并采用了最新一代的 Bluetooth 5 低功耗（蓝牙 LE）射频，专为可穿戴和便携式健身设备、便携式和可穿戴式医疗设备、工业传感器/网络、物联网 (IoT) 和资产追踪而设计。​

1.2 板卡功能优势和特点

MAX32690EVKIT评估套件基于Arm Cortex-M4F与BLE 5.2 SoC，板载HyperRAM、立体声音频编解码器及1.45英寸TFT彩屏，提供SMA蓝牙天线、CAN 2.0及全引出GPIO等丰富接口，并配备完善的多级电源管理（3.3V、1.8V 和 1.1V LDO）与功耗测量跳线。

二、项目功能实现

本项目实现任务1按键控制LED闪烁：使用 MAX32690EVKIT 的板载按键功能，实现以下逻辑：单次按键 → LED开始闪烁；再次按键 → LED停止闪烁

功能要求：正确初始化 GPIO 中断；LED 控制逻辑清晰，不出现误触发；闪烁频率约 1Hz。

2.1 任务分析

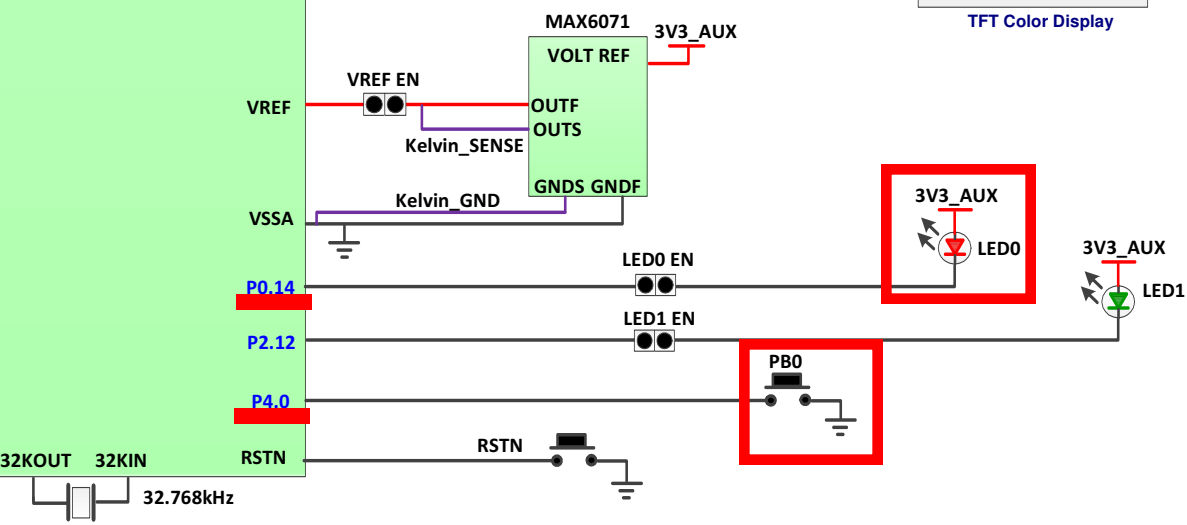

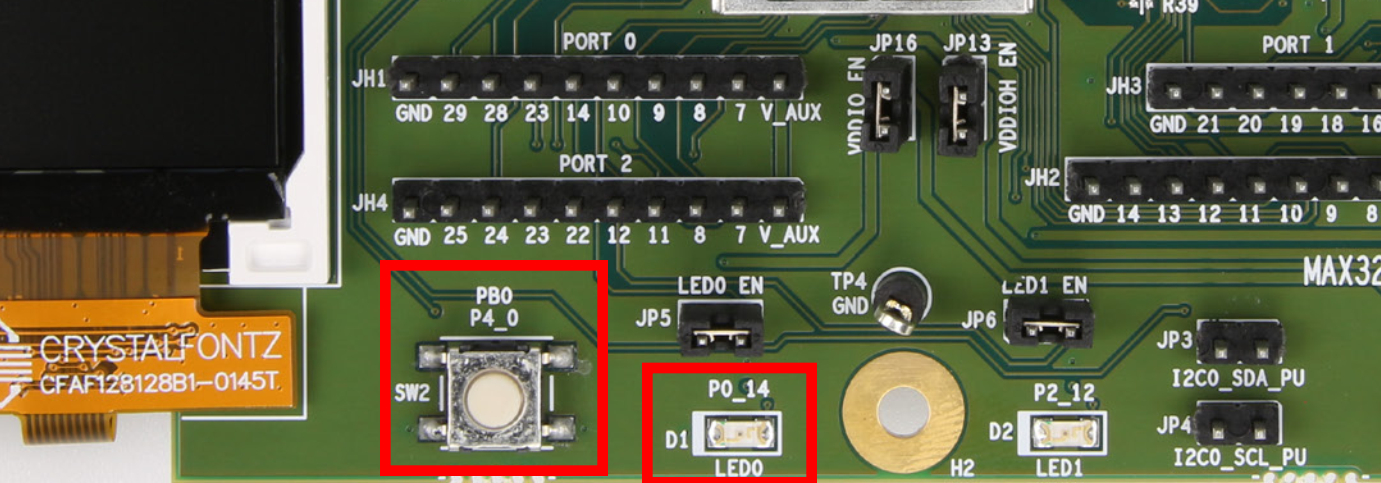

根据板上资源，这个任务按键选择使用SW2（connected to GPIO P4.0），LED选择使用LED0（D1 (red) is connected to GPIO P0.14），则需要：
GPIO P4.0为输入模式，默认上拉。
GPIO P0.14为输出模式。

​​

​​

2.2 设计思路

正确初始化 GPIO 中断，就要求使用中断功能。注意不能在中断中使用print输出，否则会有延迟不能快进快出。
LED 控制逻辑清晰，不出现误触发，就要采取按键防抖措施，最常用使用时间戳，使用心跳，在中断中记录时间戳。
闪烁频率约 1Hz，可使用计数器完成频率设定。

本系统设计将硬件底层与业务逻辑彻底解耦，严格遵循”中断极简，时基统一，主循环状态机非阻塞”架构：

1. 硬件中断极简原则：GPIO 中断回调函数中严禁执行任何耗时操作，仅负责将事件标志位（btn_flag）清零，实现”快进快出”，避免阻塞其他中断。
2. 全局时基与心跳：利用 ARM Cortex-M4 内核自带的 SysTick 定时器，配置为 10ms 触发一次中断，提供全局毫秒级时间戳（sys_ms）。
3. 非阻塞状态机驱动：主循环（while(1)）全速运行，通过比对时间戳完成所有时序逻辑。系统被划分为4个工作状态：
   ◦ BTN_IDLE（空闲态）：等待按键事件触发。
   ◦ BTN_DEBOUNCE（消抖态）：过滤机械抖动，确认有效按压并翻转 LED 意图。
   ◦ BTN_WAIT_RELEASE（等待松开态）：锁定按键，防止长按或松手抖动引发状态死锁。
   ◦ BTN_RUN（运行态）：执行 LED 1Hz 闪烁及关闭逻辑。

2.3 上手测试过程

2.3.1 准备硬件和软件环境

2.3.1.1 硬件连接：

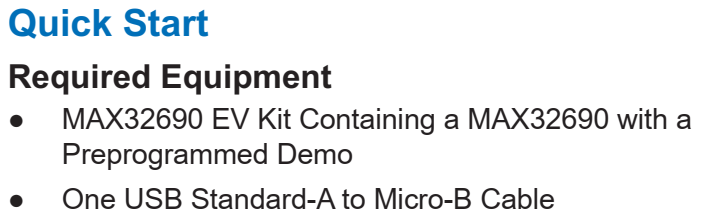

根据套件说明，开发板只需一根microUSB数据线就可以快速上手了：

​​

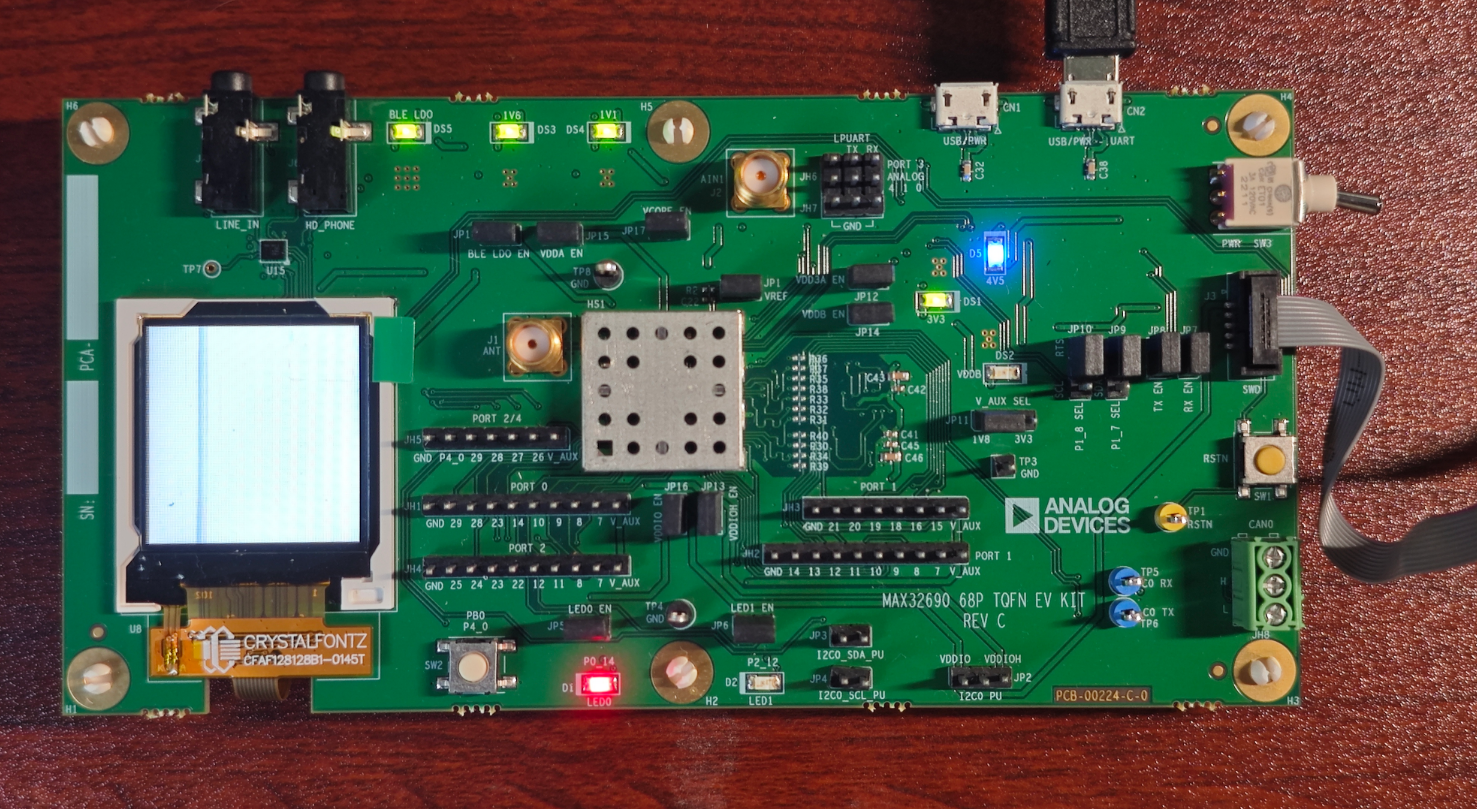

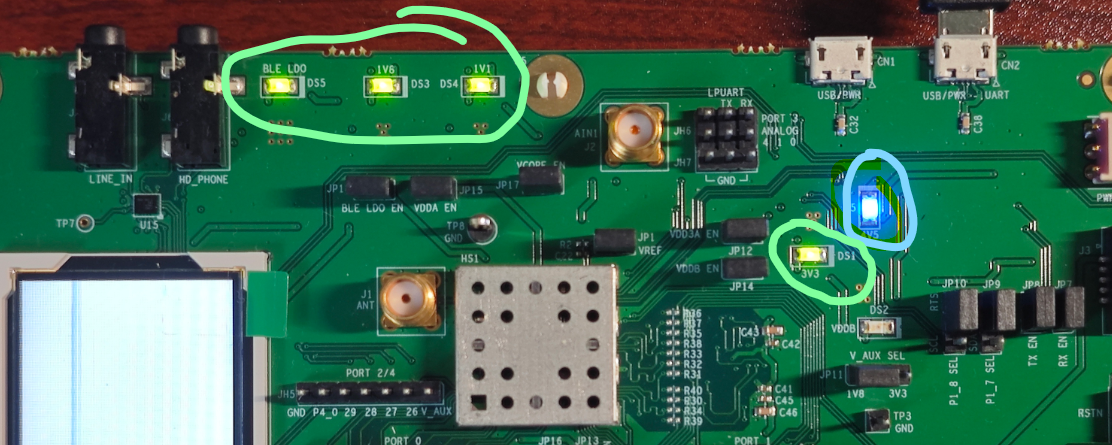

MAX32690 芯片内部已经预先烧录了演示代码。只需将附带的 USB 线插入 CN2 接口为开发板供电（将 USB 线的另一端连接到电脑或电源适配器）即可运行这个演示程序。检查 4V5 蓝色 LED 指示灯（D5）以及 3V3 (DS1)、1V8 (DS3)、1V1 (DS4) 和 BLE LDO (DS5) 这几个绿色 LED 指示灯是否均已点亮，如果亮起，说明这些电压供电轨（voltage rails）都已正常上电。这也说明板子上不同的电压域（比如 4.5V、3.3V、1.8V 和 1.1V）都已正常供电。

​​

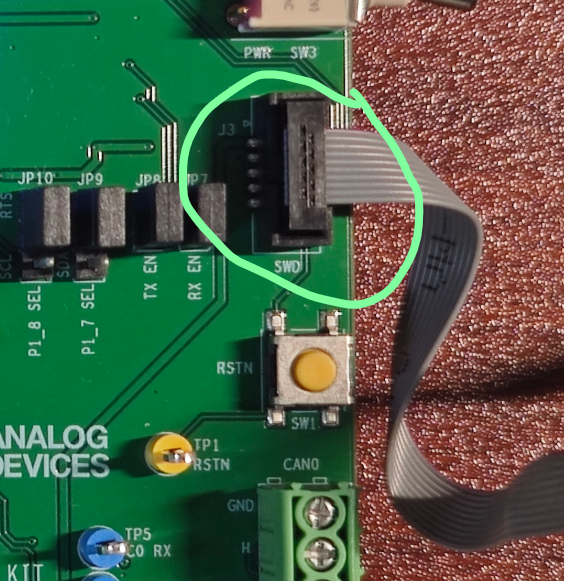

如果要烧录示例程序，还需要使用套件自带的MAX32625PICO 调试器。要连接该功能的带状线MAX32625PICO 调试器至 MAX32690 EV 套件的 J3 接口，通过SWD 接口进行烧录和调试。此外,MAX32625PICO还用作UART桥，无需额外USB即可实现。

​​

2.3.1.2 软件环境搭建：

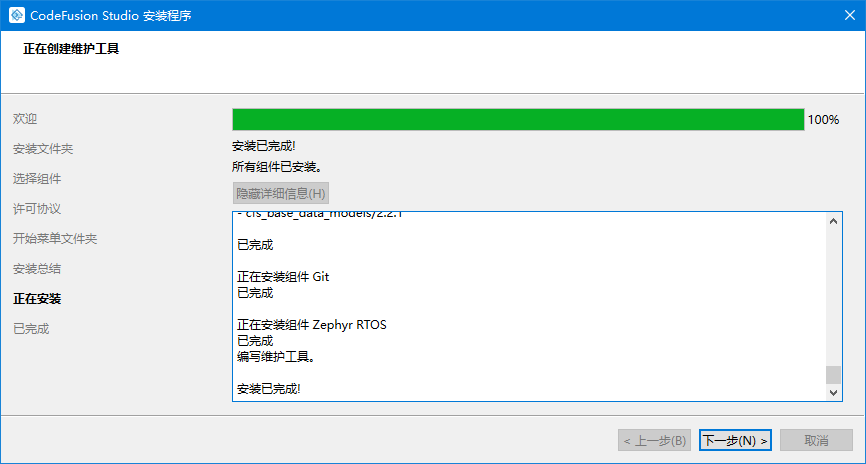

安装CodeFusion Studio (CFS)

​​

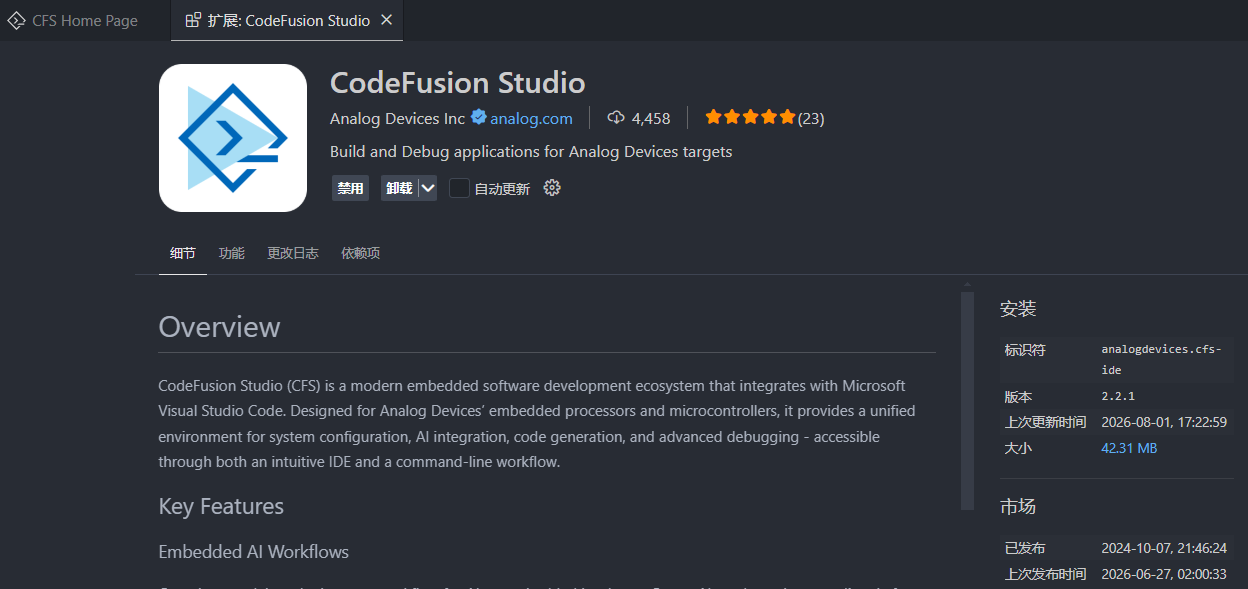

在 VS Code 中安装codefusion studio扩展插件

​​

CodeFusion Studio 扩展依赖于其他 VS Code 扩展（包括 Microsoft C/C++、Cortex-Debug 以及 Zephelin Trace Viewer 等）来实现调试和开发功能。如果缺少某些依赖扩展，这些扩展将会自动被安装。

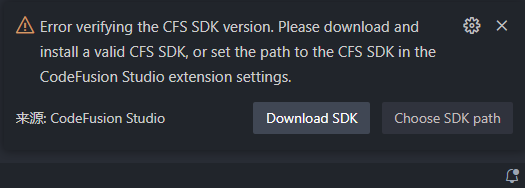

如果首次安装 CodeFusion Studio，或者刚升级到新版本，可能会收到确认 CFS SDK 的路径是否正确设置的提示。 如果还没有安装SDK，就按照提示下载并安装SDK，当文件夹缺失、被移动或位置错误时，就会出现这些提示信息，那么需要设置CFS SDK的安装路径。

​

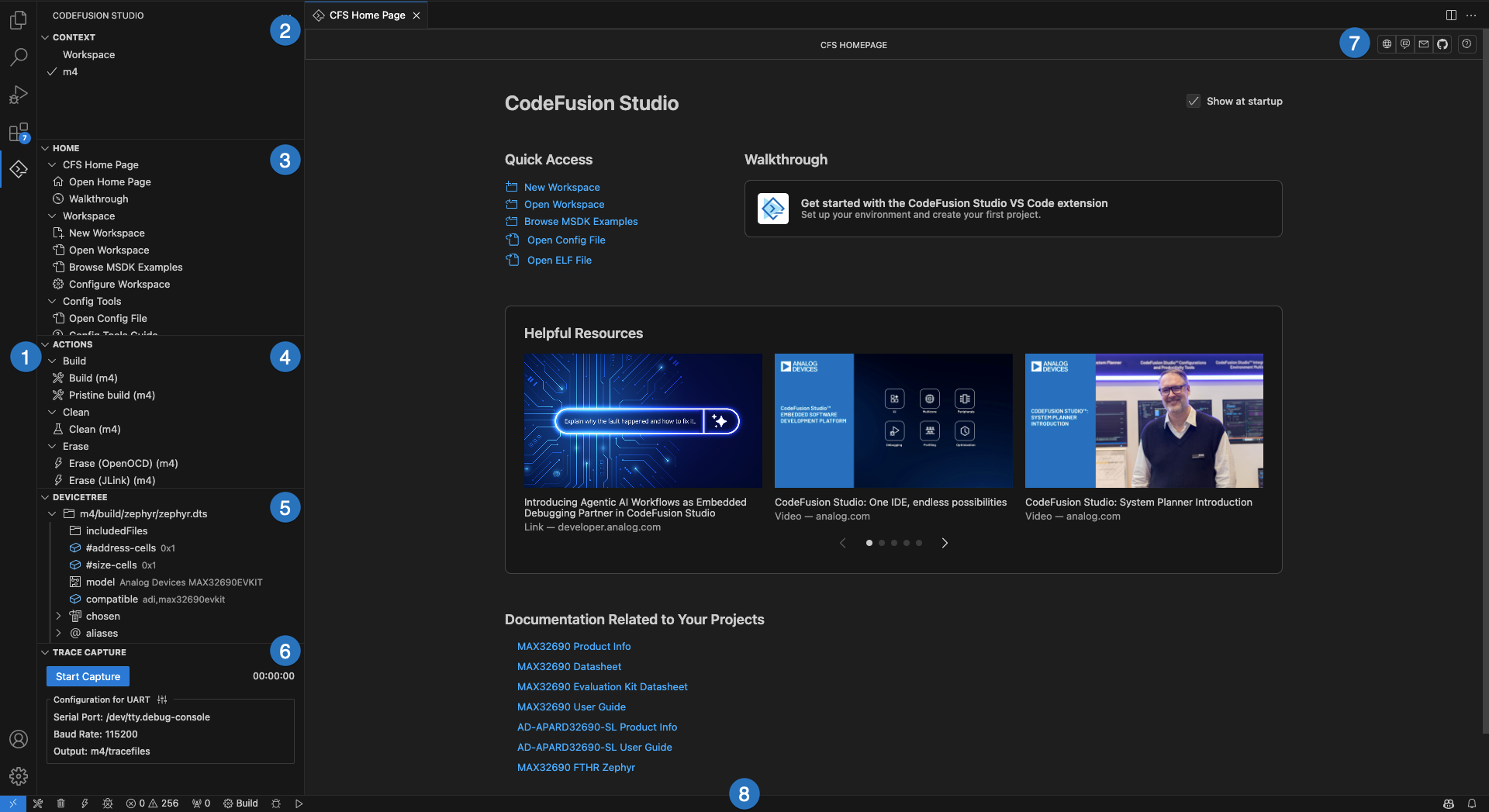

探索 CodeFusion Studio 所提供的功能。

​​

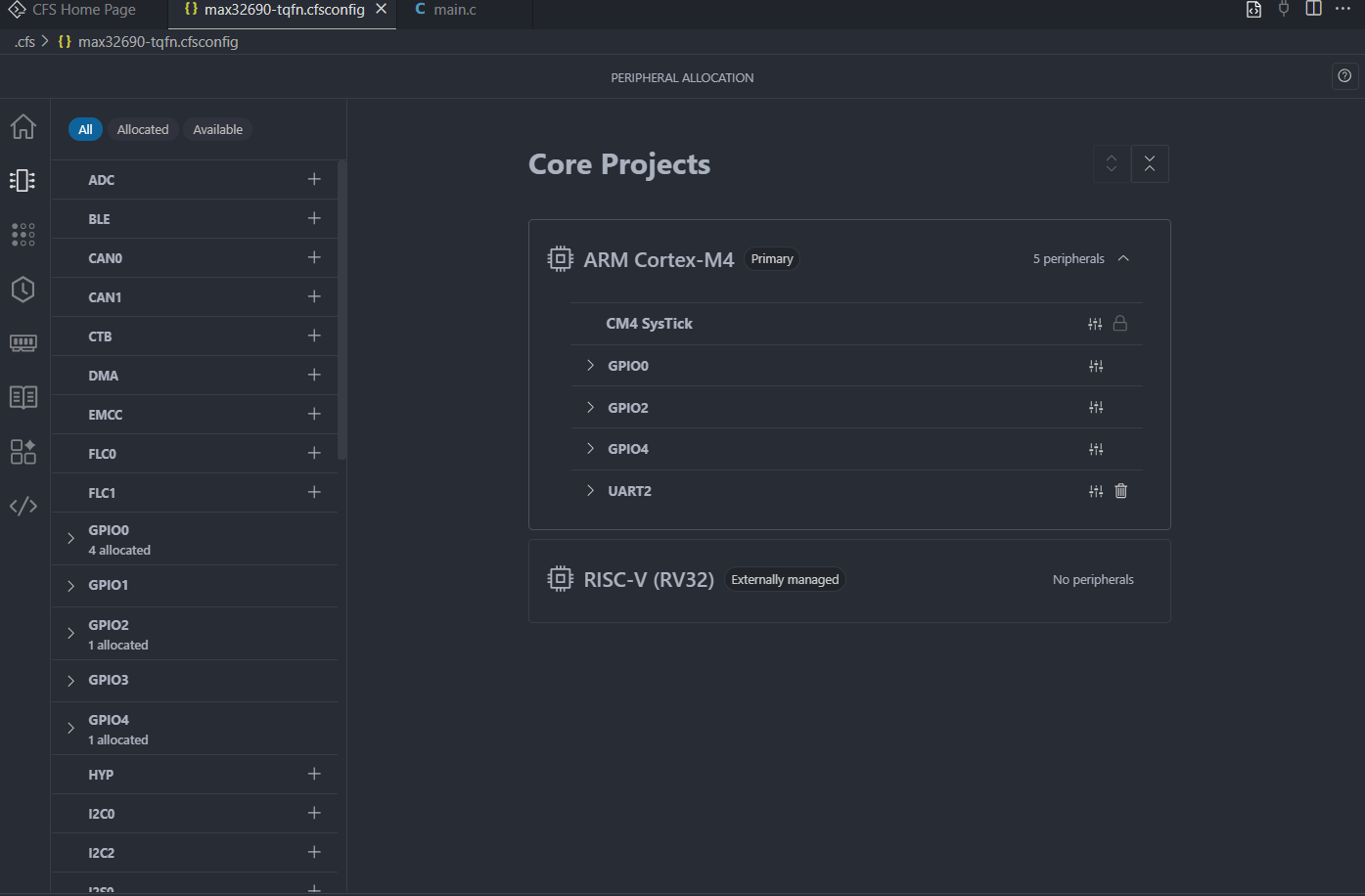

使用工作区创建向导创建新的工作区。创建后，工作区文件将显示在文件资源管理器中，并且系统规划器配置工具仪表板将打开。

​​

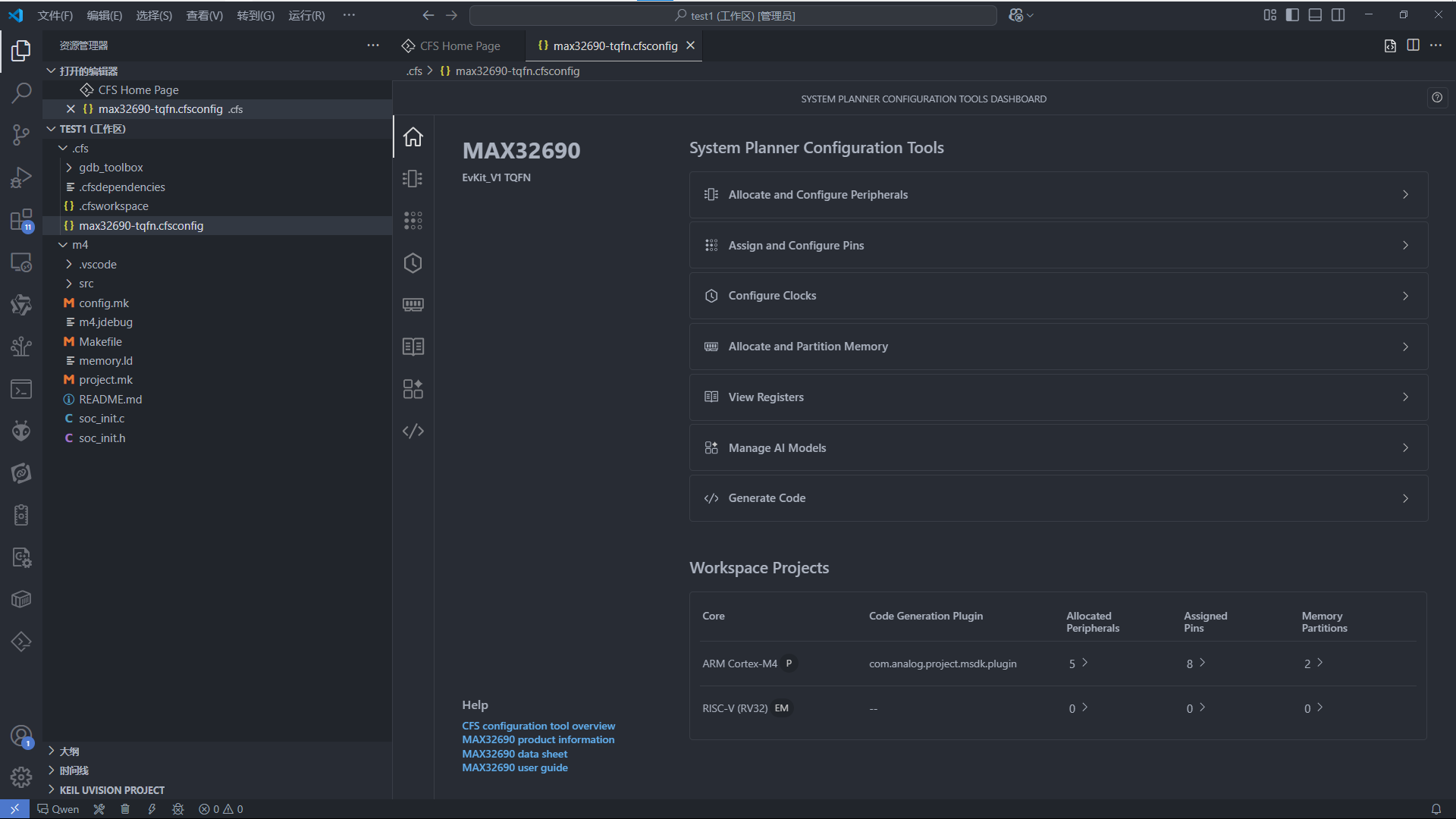

System Planner Configuration Tools提供了一个仪表板，轻松配置引脚多路复用、时钟设置和片上系统（SoC）资源。可以打开配置文件.cfsconfig​以打开配置工具。

在设置所有配置（如引脚多路复用、时钟设置和内存分配）之后，可以为应用程序生成必要的源文件。

​​

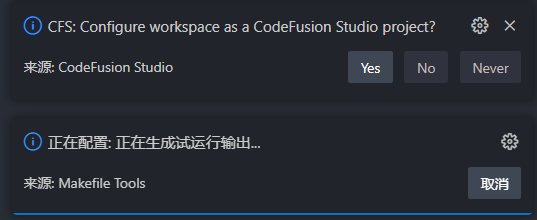

注意：如果现有项目尚未配置为CodeFusion Studio工作区，需要等待“配置”对话框完成后再继续。

三、软件设计及功能实现

3.1 代码架构说明

整体采用 三层（中断极简、全局时基、状态机驱动） 架构，结合了硬件SysTick 心跳 + GPIO 中断分层与软件状态机，实现了按键防抖、LED闪烁控制以及串口日志的安全输出。代码严格遵循了中断快进快出原则，构建了轻量的底层支撑：

1. SysTick 心跳（纯时基）：SysTick_Handler 中断服务函数中，仅有一行 sys_ms += TICK_MS​。它不处理任何业务，只为整个系统提供全局、无阻塞的时间基准。
2. GPIO 中断（纯通知）：button_isr 回调函数中，仅执行 btn_flag = 0​。当按键按下触发硬件中断时，仅负责向主循环通知，避免了在 ISR 中执行耗时操作（如printf 或延时）导致的系统崩溃风险。

          按下(中断清零flag)
               │
    ┌──────────▼──────────┐
    │   BTN_DEBOUNCE      │  等待 30ms 消抖
    │   确认按下后翻转     │  led_blinking ^= 1
    │   LED 状态          │
    └──────────┬──────────┘
               │ 30ms 到
    ┌──────────▼──────────┐
    │  BTN_WAIT_RELEASE   │  等待物理松手
    │  松手后恢复 flag     │  防止长按重复触发
    └──────────┬──────────┘
               │ 松手
    ┌──────────▼──────────┐
    │    BTN_RUN          │◄──┐
    │  ·检测新按键→DEBOUNCE│   │ 每 500ms
    │  ·非阻塞 LED 翻转    │───┘ LED_Toggle
    └─────────────────────┘

    ┌─────────────────────┐
    │    BTN_IDLE         │  初始/异常恢复
    │  等待按下事件        │
    └─────────────────────┘

3.2 状态流转详解

主循环中的 switch(st) 将按键与 LED 的控制逻辑划分为四个互斥的业务状态，形成了一个严密的逻辑闭环：

1. BTN_IDLE（空闲态）：系统处于待命状态。当检测到按键被按下（pressed && !btn_flag）时，记录当前时间戳（t0 = now），并无缝切入消抖状态。
2. BTN_DEBOUNCE（消抖态）：通过 if ((now - t0) >= DEBOUNCE_MS) 进行非阻塞时间差比对。当 30ms 消抖期满，系统立即翻转 LED 意图标志（blinking = !blinking），并根据意图执行开/关灯动作，随后切入等待松手状态。
3. BTN_WAIT_RELEASE（等待松手态）：这是防死锁的关键。系统在此状态死等按键物理释放（!pressed）。只有确认用户手指离开按键，才会重置事件标志（btn_flag = 1）并进入运行态。这彻底杜绝了”长按不松手”或”松手弹片抖动”引发的状态机卡死。
4. BTN_RUN（运行态）：系统在此状态并行处理两件事。一是监听新的按键事件以准备关闭 LED；二是通过 (now - t_led) >= BLINK_HALF_PERIOD_MS 实现 1Hz 的非阻塞 LED 翻转。

3.3 关键变量与函数解析

核心变量

• static volatile uint32_t sys_ms = 0;
作用：系统的全局毫秒级时间戳（心跳）。
解析：volatile 关键字告诉编译器这个变量随时会被硬件中断修改，必须每次都从内存中读取，防止被优化掉。它是整个系统非阻塞设计的基石，所有的延时（消抖、闪烁）都依赖它。

• static volatile uint8_t btn_flag = 1;
作用：按键事件的”门铃”标志位。
解析：初始化为 1（表示无事件）。当按键按下触发中断时，ISR 将其清零（0）；当主循环处理完按键并确认松手后，再将其置为 1。它实现了中断与主循环之间的异步通信。

• btn_state_t st
作用：记录当前系统处于哪个业务阶段。
解析：它的取值被严格限制在 BTN_IDLE、BTN_DEBOUNCE、BTN_WAIT_RELEASE、BTN_RUN 四个状态中。主循环的 switch(st) 就是根据这个变量的值来决定当前该干什么。

• uint32_t t0
作用：记录”按键刚被按下”那一刻的系统时间。
解析：在进入 BTN_DEBOUNCE 状态时，t0 被赋值为当前的 sys_ms。随后通过 (now - t0) >= DEBOUNCE_MS 来判断 30ms 的消抖时间是否过去。

• uint32_t t_led
作用：记录”LED 上一次翻转”那一刻的系统时间。
解析：在 BTN_RUN 状态下，通过 (now - t_led) >= BLINK_HALF_PERIOD_MS 来判断是否该翻转 LED 了。每次翻转后，t_led 会被更新为当前时间，从而实现非阻塞的 1Hz 闪烁。

• uint8_t blinking
作用：LED 的”意图”标志（0=灭，1=闪烁）。
解析：这是解耦设计的核心。在 BTN_DEBOUNCE 阶段，系统只负责执行 blinking = !blinking;（翻转意图），而不管 LED 到底怎么闪。LED 的实际翻转动作完全交给 BTN_RUN 状态根据 blinking 的值和时间戳来驱动。

核心函数

• void SysTick_Handler(void)
作用：系统心跳中断服务函数。
解析：每 10ms 触发一次，内部仅执行 sys_ms += TICK_MS;。它绝对不包含任何业务逻辑，保证了系统时基的绝对精准和 ISR 的”快进快出”。

• static void button_isr(void *pb)
作用：GPIO 硬件中断回调函数。
解析：当 SW2 被按下（产生下降沿）时由硬件触发。内部仅执行 btn_flag = 0;。它的作用仅仅是”打铃”，通知主循环”有按键动作，请去检查”。

• uint8_t pressed = PB_Get(0);
作用：实时读取 SW2 的物理电平状态。
解析：在主循环的每一次迭代中都会执行。它不依赖中断，而是主动去”看”按键现在的真实状态。这是解决”按键死锁”和实现”松手检测”的最关键依据。

4、变量与函数的协同工作流程

1. 按下按键：button_isr 将 btn_flag 清零。
2. 主循环捕获：pressed 读到 1，且 btn_flag 为 0，状态机从 BTN_IDLE 跳入 BTN_DEBOUNCE，并记录 t0。
3. 消抖与翻转：经过 30ms，blinking 被翻转，状态机跳入 BTN_WAIT_RELEASE。
4. 等待松手：主循环持续读取 pressed，直到用户松手（pressed 变为 0），btn_flag 被重新置 1，状态机跳入 BTN_RUN。
5. 非阻塞闪烁：在 BTN_RUN 中，状态机一边通过 t_led 控制 LED 以 1Hz 闪烁，一边继续监听 pressed 和 btn_flag，随时准备响应下一次按键。

5、核心机制亮点

• 非阻塞时差算法：代码全程没有使用 delay() 等挂起 CPU 的指令。所有的时间控制（30ms 消抖、500ms 闪烁）均通过”当前时间 - 记录时间 >= 目标时间”来实现。这意味着 CPU 在主循环中以最高频率全速空转，随时可以响应外部突发事件。

• 意图与动作分离：在 BTN_DEBOUNCE 阶段，代码只负责翻转逻辑变量 blinking，而不直接控制 LED 的闪烁频率。LED 的闪烁完全交由 BTN_RUN 状态根据 blinking 的值和时间戳来驱动。这种设计使得状态机逻辑极其清晰，未来若要扩展”呼吸灯”或”双击”功能，只需增加新的状态分支即可。

• 双重检测保护机制：代码不仅在 BTN_WAIT_RELEASE 状态中检测松手，还在 while(1) 主循环的最末尾加入了 if (!pressed) { btn_flag = 1; } 的全局逻辑。这确保了无论状态机处于何种异常状态，只要按键松开，事件标志都会被正确复位，为下一次有效按压做好了准备。

6、完整代码如下：

/*
 * 按键控制 LED 闪烁 — 状态机非阻塞实现
 *
 * 硬件:
 *   SW2  = P4.0, 低电平有效, 内部上拉 (BSP Pushbutton 0)
 *   LED0 = P0.14 (D1 红色), 低电平点亮
 *
 * 功能:
 *   短按 SW2 → LED 开始 1Hz 闪烁
 *   再按 SW2 → LED 停止闪烁
 *
 * 架构:
 *   GPIO 中断 (下降沿) → 仅设置事件标志, 不做业务逻辑
 *   SysTick (10ms)      → 仅提供 ms 时基, 不做业务逻辑
 *   主循环              → 状态机处理按键 + 非阻塞 LED 闪烁
 */

#include <stdio.h>
#include <stdint.h>
#include "mxc_device.h"
#include "led.h"
#include "pb.h"
#include "board.h"
#include "soc_init.h"
#include "core_cm4.h"

/* ================================================================
 *  宏定义
 * ================================================================ */
#define TICK_MS              10
#define DEBOUNCE_MS          30
#define BLINK_HALF_PERIOD_MS 500

/* ================================================================
 *  状态机定义
 * ================================================================ */
typedef enum {
    BTN_IDLE,
    BTN_DEBOUNCE,
    BTN_WAIT_RELEASE,
    BTN_RUN
} btn_state_t;

/* ================================================================
 *  全局变量
 * ================================================================ */
static volatile uint32_t sys_ms   = 0;
static volatile uint8_t  btn_flag = 1;

/* ================================================================
 *  SysTick ISR — 仅累加毫秒计数
 * ================================================================ */
void SysTick_Handler(void)
{
    sys_ms += TICK_MS;
}

/* ================================================================
 *  GPIO 中断回调 — 仅清零标志, 通知主循环
 * ================================================================ */
static void button_isr(void *pb)
{
    btn_flag = 0;
}

/* ================================================================
 *  主函数
 * ================================================================ */
int main(void)
{
    PinInit();
    PeripheralInit();
    LED_Off(LED_RED);

    PB_Init();
    PB_RegisterCallback(0, button_isr);

    SysTick_Config(SystemCoreClock / (1000 / TICK_MS));

    printf("\r\n=== LED Blink Toggle (State Machine) ===\r\n");
    printf("Press SW2 to start/stop.  Status: LED OFF\r\n");

    btn_state_t st = BTN_IDLE;
    uint32_t    t0 = 0;
    uint32_t    t_led = 0;
    uint8_t     blinking = 0;

    while (1) {
        uint32_t now = sys_ms;
        uint8_t  pressed = PB_Get(0);

        switch (st) {

        case BTN_IDLE:
            if (pressed && !btn_flag) {
                st = BTN_DEBOUNCE;
                t0 = now;
            }
            break;

        case BTN_DEBOUNCE:
            if ((now - t0) >= DEBOUNCE_MS) {
                blinking = !blinking;
                if (blinking) {
                    LED_On(LED_RED);
                    t_led = now;
                    printf("Status: LED BLINKING (1Hz)\r\n");
                } else {
                    LED_Off(LED_RED);
                    printf("Status: LED OFF\r\n");
                }
                st = BTN_WAIT_RELEASE;
            }
            break;

        case BTN_WAIT_RELEASE:
            if (!pressed) {
                btn_flag = 1;
                st = BTN_RUN;
            }
            break;

        case BTN_RUN:
            if (pressed && !btn_flag) {
                st = BTN_DEBOUNCE;
                t0 = now;
            } else if (blinking && (now - t_led) >= BLINK_HALF_PERIOD_MS) {
                LED_Toggle(LED_RED);
                t_led = now;
            }
            break;

        default:
            st = BTN_IDLE;
            break;
        }

        if (!pressed) {
            btn_flag = 1;
        }
    }
}

四、功能展示

软件设计好后，需要通过附带的MAX32625PICO 调试器接到SWD 接口进行烧录和调试。烧录成功后就可看到效果。经过多轮编译与真机烧录测试，系统表现稳定： - 响应零延迟：由于主循环无任何阻塞延时，按键响应极其迅速。 - 逻辑零误触：在连续快速按压、长按不松手等操作下，LED 均能按照”按一次闪烁，再按一次熄灭”的逻辑运行，串口终端准确打印状态切换信息。

​​

五、总结

5.1 遇到的问题

1. CodeFusion Studio 扩展对SDK兼容性有要求，要选择 CFS 扩展版本相匹配的 SDK。SDK 的较小版本必须与扩展程序的较小版本（版本号第二个小数点前）相同或更高。例如，版本 2.1.x 的扩展程序需要使用 2.1.x 或更高版本的 SDK，而无法与 2.0.x 或任何 1.x.x 版本的 SDK 协同工作。而补丁版本（版本号第二个小数点后）的更新并不会影响软件的兼容性。例如，扩展模块 2.2.1 和开发工具包 2.2.0 被认为是兼容的。如果继续使用旧版本的 SDK，需要先关闭 CFS 扩展功能的自动更新，并选择“安装特定版本”来安装想用的旧版本。

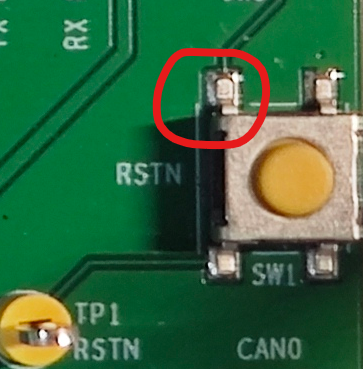

2. 首先遇到的一个硬件问题，不知为什么我这个板子复位按键不灵敏，经常没有反应，反复按几次又能用，可能是个体问题。临时解决办法是用金属镊子或针触发按键左上角引脚直接导地。
   ​​
3. 遇到的最大的问题是调试器突然出现无法正常工作，错误 Remote communication error. Target disconnected: could not peek into pipe (error 109)排查了很长，加上复位键异常几乎要放弃了。后来网上查了一下表明 GDB 在与 OpenOCD 调试服务器进行通信时，底层管道（pipe）连接意外断开了。这通常与调试器硬件连接、OpenOCD 配置或系统环境有关。
   排除了硬件连接问题后，尝试在终端中手动运行该 OpenOCD 命令，发现是命令路径错误，手动找到正确的命令路径后，成功识别到了目标芯片的 DPIDR (0x2ba01477)。这说明硬件连接和驱动都是正常的。
   但是，在尝试读取芯片内部寄存器时，出现了关键错误：Error: Failed to read memory at 0xe000ed04
   Error: [max32xxx.cpu] Examination failed
   xe000ed04 是 ARM Cortex-M 内核的 AIRCR (Application Interrupt and Reset Control Register) 寄存器。读取这个寄存器失败，通常意味着 OpenOCD 无法与芯片内核进行正常的通信。网上搜索极有可能（最常见）是之前烧录的程序让芯片进入了深度睡眠（Deep Sleep），或者开启了读保护（RDP），调试接口会被禁用，导致无法读取寄存器。这是一个已知的调试器行为/小 Bug：在使用 OpenOCD 时，当 GDB 执行 detach 命令断开连接时，OpenOCD 默认会停止目标芯片的运行，而不是让它继续跑起来。这导致 GDB 和 OpenOCD 之间的管道状态出现异常，最终引发管道断开错误 (error 109)。分析可能是之前烧录的程序让 MAX32690 进入了深度睡眠（Deep Sleep）或低功耗模式，芯片会关闭内核时钟，导致调试接口无法访问 CPU 寄存器。
4. • 解决办法：在启动 OpenOCD 时，按住目标板上的硬件复位按键（RESET）不要松手，然后执行 OpenOCD 命令。等看到 Listening on port 3333 for gdb connections​ 后，再松开复位键。这可以强制芯片在启动瞬间被调试器捕获。关键操作——在 5 秒内移除短接：执行完 monitor reset halt 后，必须在 5 秒内移除 RSTN 到 GND 的短接（或松开复位按键）。这样芯片会从复位状态释放，但调试器已经抢先 halt 住了内核，睡眠代码来不及执行。
   • 由于我这个板子的复位键有问题，在最开始的时候就尝试使用该办法，但由于无效而转到排查其它原因，绕了一圈最后发现复位键也有问题，用按键左上角引脚直接导地方法复位，再用上面办法才解锁了调试器。

5.2 心得体会

本以为会很容易上手，谁知一开始就选择困难了，开发环境搭建中各种各样问题，尝试先在UOS系统中安装，发现不好用，只能转在win系统中使用了，再加上复位键异常加上调试器突然出现无法正常工作，本以为自身问题打算放弃。最后还是通过AI和实践找到了问题原因，但时间原因只能先简单的将任务简化到初始化外设和点灯。

此次收获主要一是首次使用了CodeFusion Studio还是比较好用的，比如它无缝集成与便捷安装，作为 VS Code 扩展只需搜索并安装 CodeFusion Studio 扩展即可使用；可视化资源分配：提供类似 STM32CubeMX 的图形化配置界面，开发者可以直观地配置引脚、时钟、功耗模式和中间件，减少手动设置误差；代码自动生成：配置工具能够自动生成高质量、可直接用于生产的源代码。二是，利用时间戳替代延时函数，是构建实时可靠嵌入式软件的成熟方法。这套非阻塞状态机架构不仅完美解决了基本任务的按键控制需求，还为高级交互功能打下了坚实的底层基础。后续它的端到端的嵌入式 AI 工作流、异构多核调试与诊断、Zephyr RTOS 模块化框架更值得尝试一下。

再次感谢电子森林《Funpack》 系列活动，接触到新的产品生态体系，拓展了视野，理论结合实践，提高了动手能力。
