很多看似“严重的波形问题”，最后并不是系统出了错，而是测量方式把问题放大了。

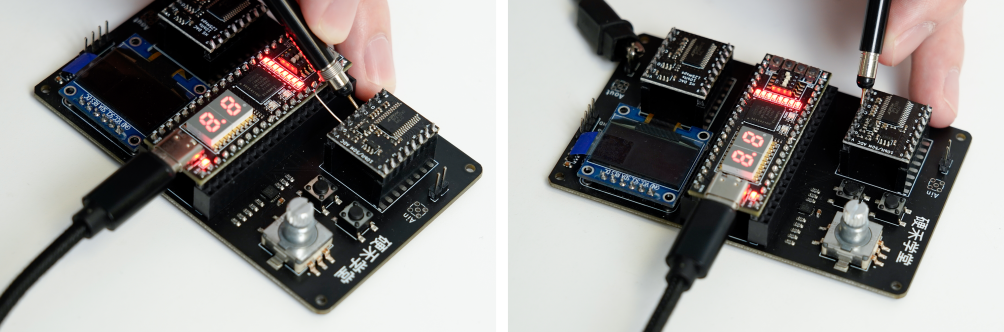

短地线探头与长鳄鱼夹接地方式对比

摘要

为什么波形不一定天然可信？因为探头、接地和测量链路本身也会改写结果。本文从电源纹波和高速数字信号测量出发，解释寄生电容/电感如何制造“假问题”，配一个纹波测量翻车的真实案例，并给出可信波形检查表。

正文

同一块板子、同一台示波器，不同工程师测出来的波形却完全不一样——这在实验室里并不罕见。很多时候，问题不在系统，而在探头和接地。

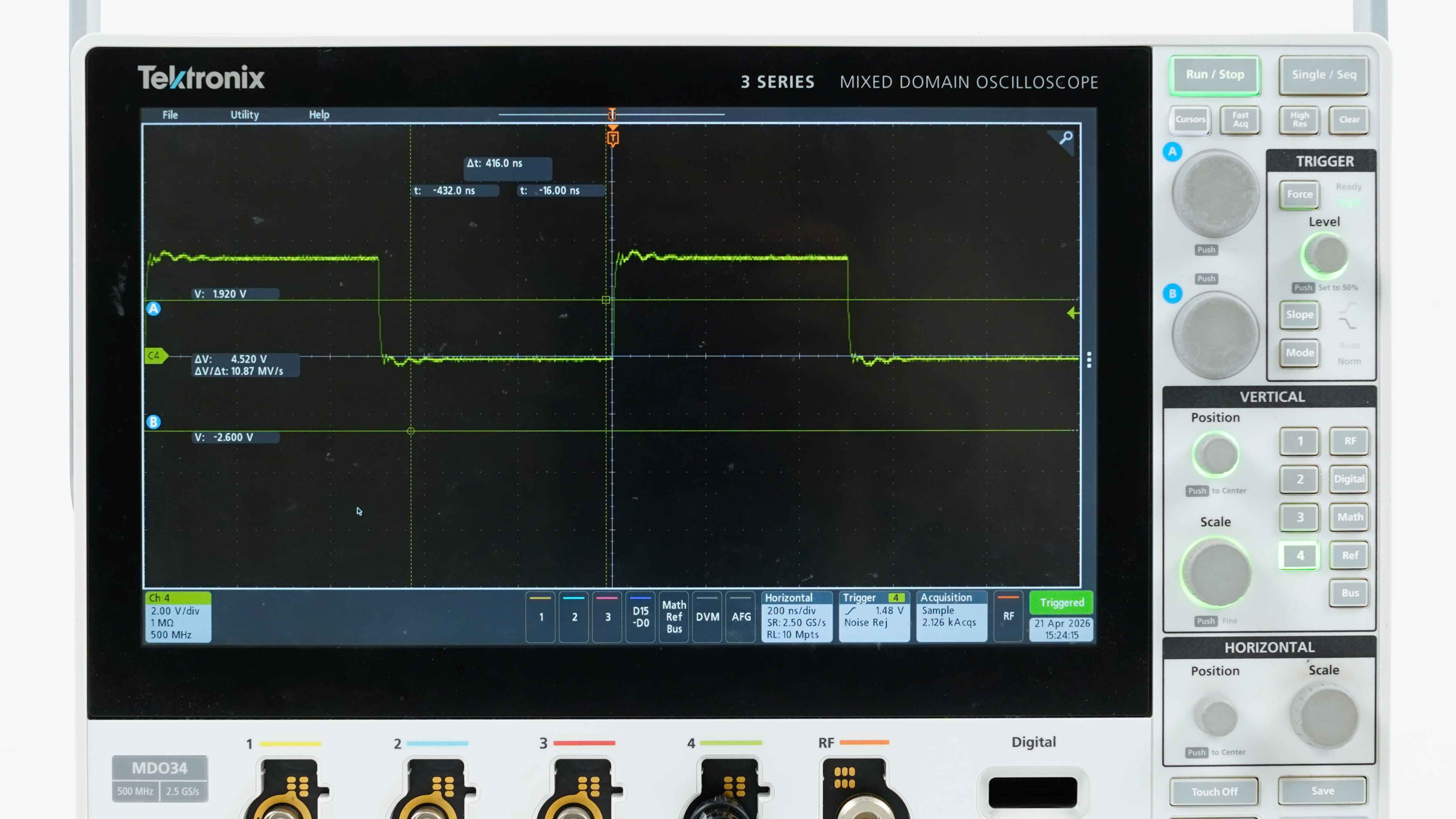

屏幕上的波形，是“信号+探头+接地+链路”的综合结果

探头和接地从来不是无关紧要的附件。10:1 无源探头的输入电容通常在 10～15pF 量级，它会和被测节点一起构成负载，在高频处改变电路状态；而接地线越长，引入的寄生电感越大（粗略估计每厘米约若干 nH）。

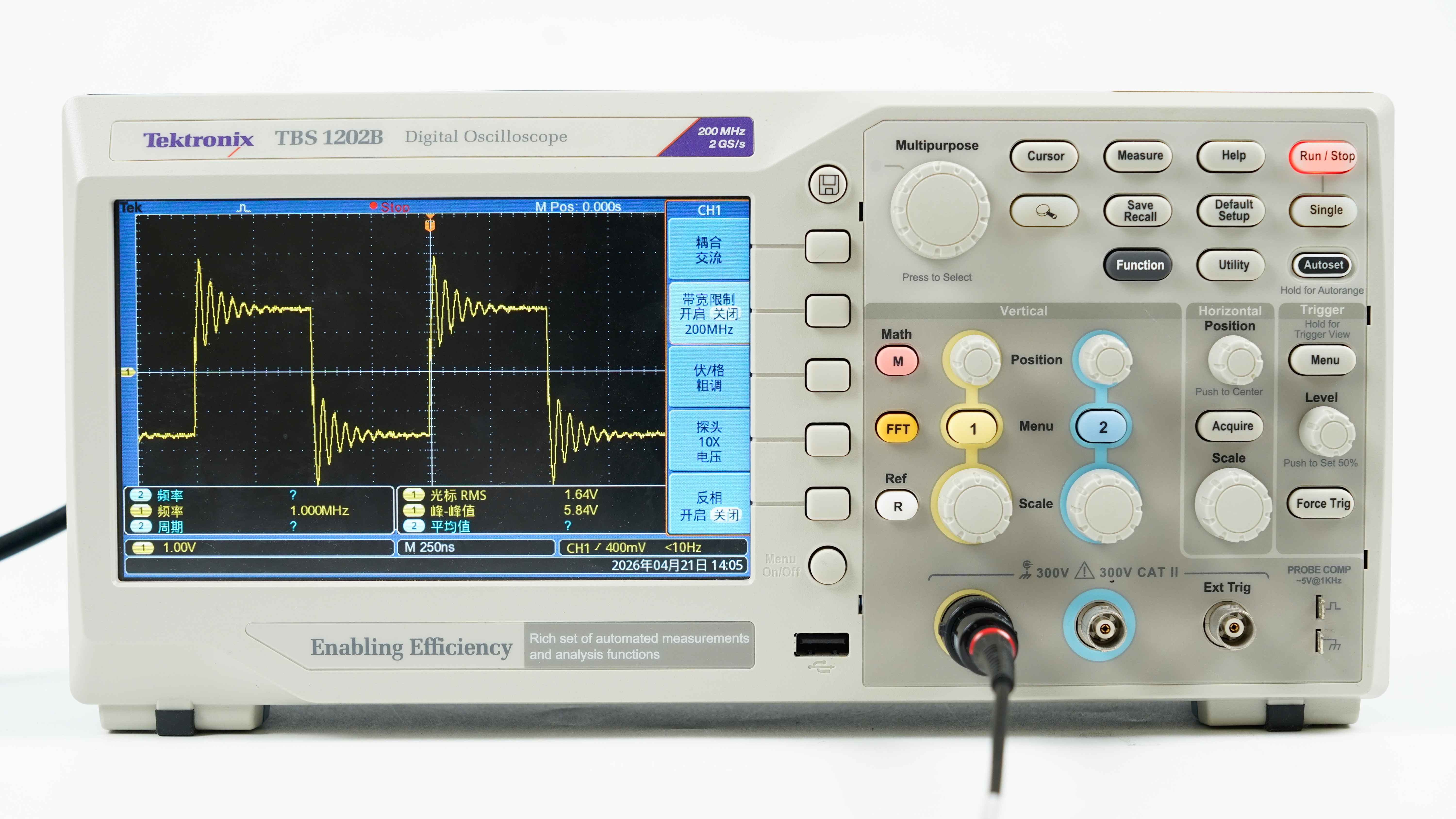

这段寄生电感会和探头电容形成一个谐振回路，谐振频率大约是f ≈ 1 /(2π√(LC))。当被测信号里含有快速边沿时，这个回路就会被激励出振铃。换句话说，屏幕上的“振铃”很可能不是系统产生的，而是“探头+长地线”这套测量链路自己谐振出来的。

工程小案例：被长地线“放大”的电源纹波

一名工程师在评估一块5V 电源时，用探头自带的长鳄鱼夹接地测纹波，屏幕上出现一连串尖峰，峰峰值约 120mVpp，远超 ±1% 的指标，团队一度准备重新设计电源。

换一种测法后结论完全反转：改用弹簧地（最短接地）、打开示波器20MHz 带宽限制、并用 AC 耦合放大观察，同一节点的纹波只剩约 20mVpp，完全在规格内。也就是说，那 100mV 的“尖峰”大部分是长地线回路谐振耦合进来的测量噪声，而不是电源本身的问题。如果当时直接改板，不仅白花时间，还可能把本来正常的设计改坏。

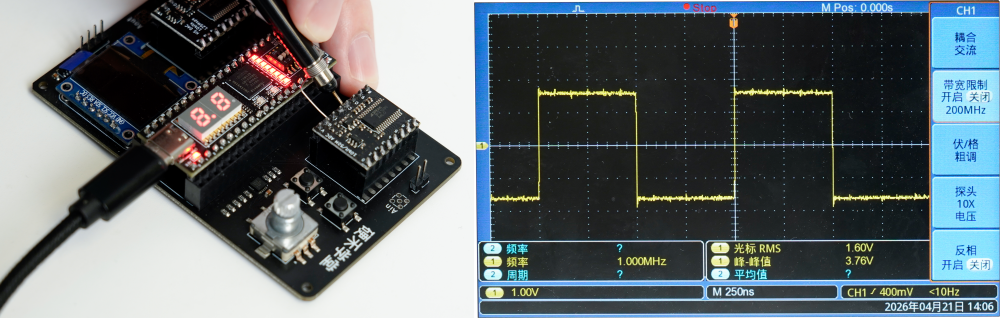

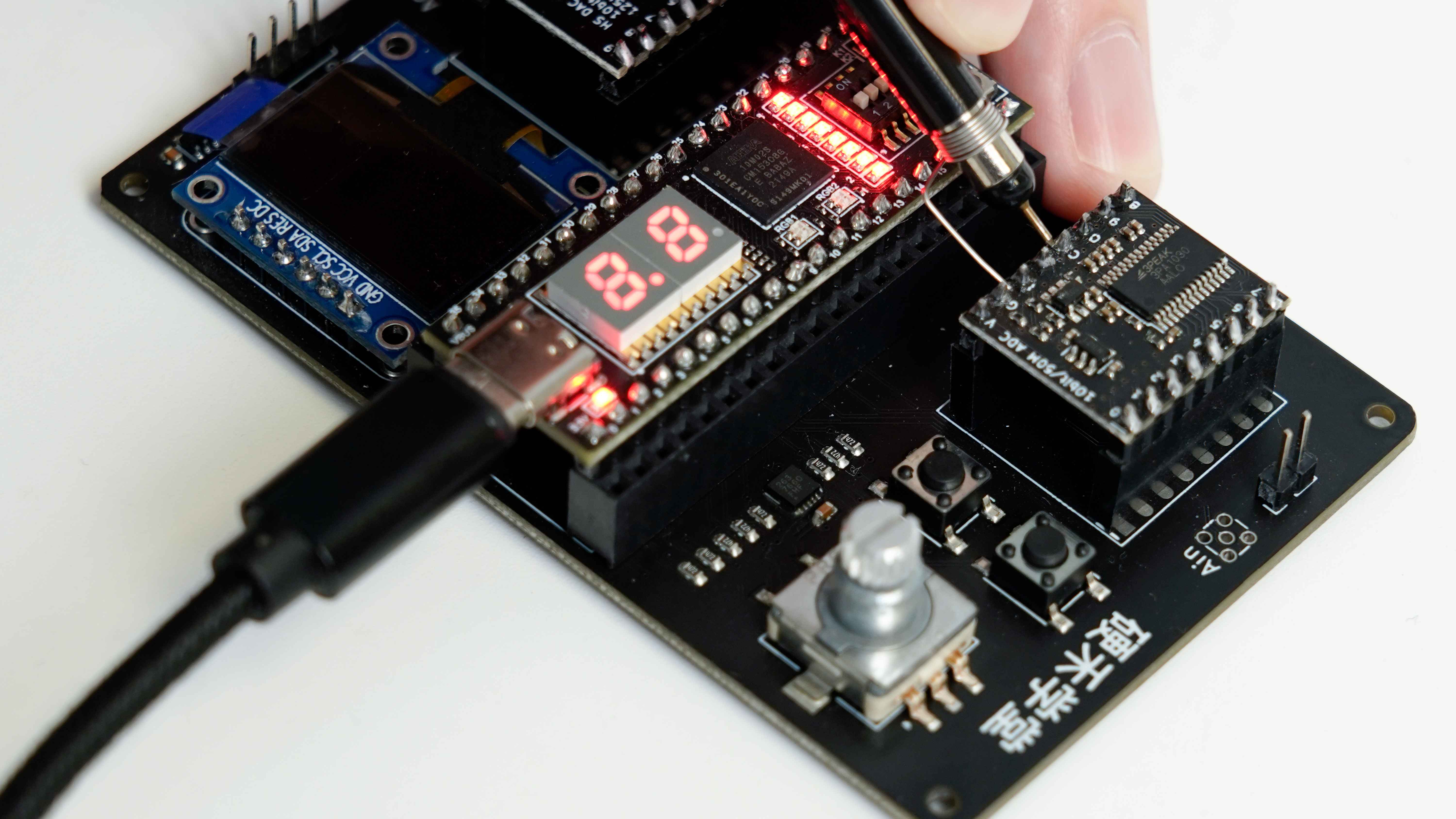

弹簧针短接地回路波形

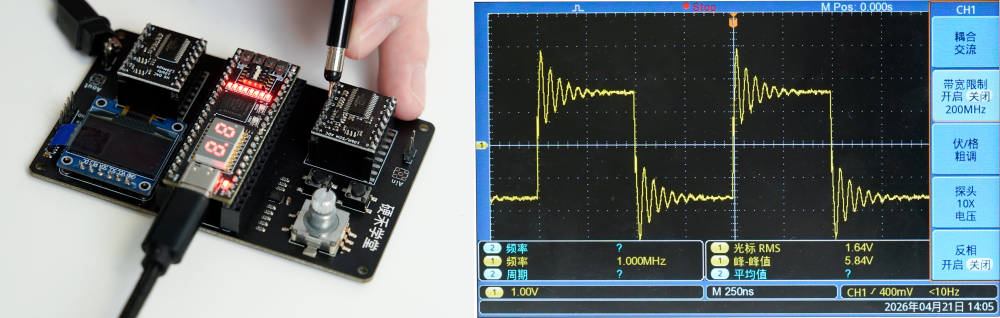

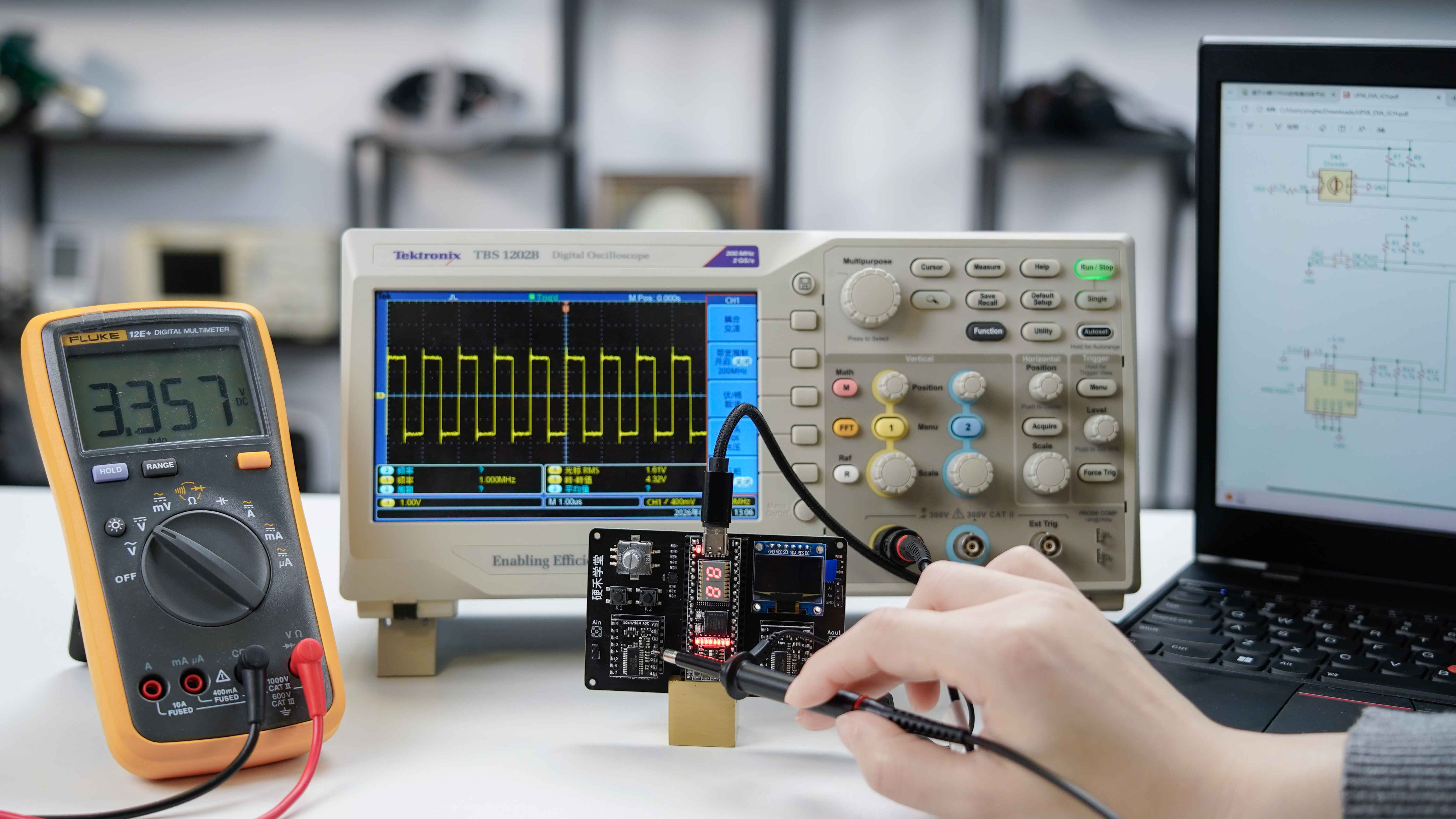

鳄鱼夹长接地回路波形

高速数字信号：别为“假振铃”改板

高速时钟线也一样。某条时钟看上去振铃明显、边沿很差，团队很容易怀疑PCB 布局、匹配网络和驱动能力。但若探头接入不合理、地线回路过长，测出来的“问题”会被明显放大，最后浪费的往往是后续整轮错误的优化方向。

有经验的工程师不会只盯带宽，而会同时关注探头类型、接地方式和测试回路。一个波形是否可信，首先取决于你有没有尽量减少测量链路对被测对象的影响。

可信波形检查表（下结论前先过一遍）

□ 地线是否足够短？测高频/纹波优先用弹簧地，避免长鳄鱼夹。

□ 探头是否合适？纹波用 1:1 或专用探头，高速信号用低容探头。

□ 是否开了 20MHz 带宽限制（测纹波时）以排除无关高频？

□ 换一种接地/探头方式复测，波形是否明显变化？变化大说明问题在测法。

□ 先校准、先排除测量链路，再下“系统有问题”的结论。

完整电子书下载入口

在做电源纹波或高速信号测量前，建议先对照上面的检查表；想深入了解探头与接地的工程细节，可下载完整电子书《精度之源：电子工程师的工具与测量指南》。
