当问题不再发生在纳秒级，而是表现为几小时、几天甚至更长尺度上的变化时，DAQ 的价值才真正显现。

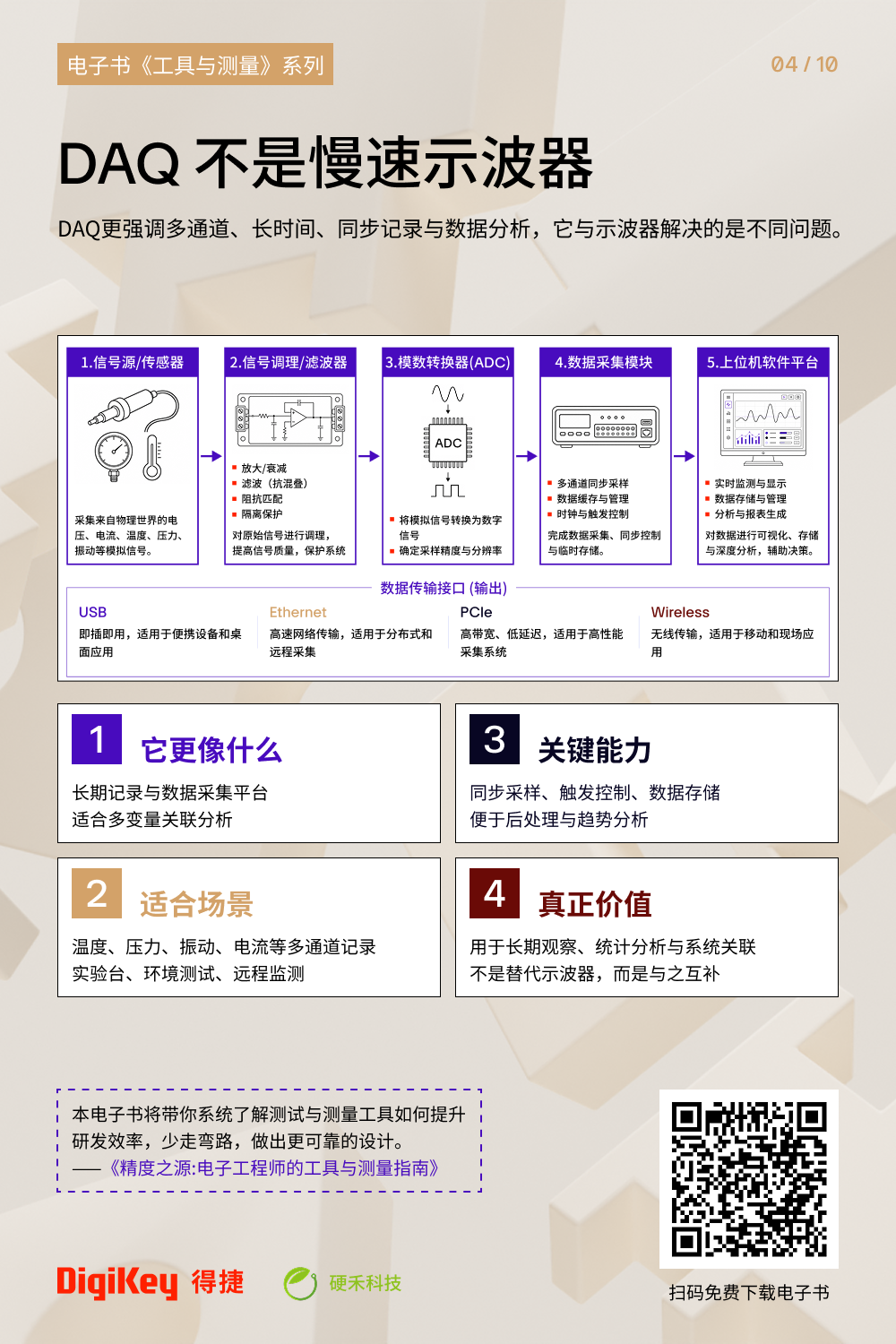

DAQ 面向多通道、长时间的系统级测量（图片来源：DigiKey）

摘要

很多人把DAQ 理解成“采样慢一点、记录久一点的示波器”，其实它解决的是另一类问题：长时间、多变量、系统级的数据洞察。本文拆解 DAQ 的完整信号链、分辨率与同步等关键指标，配一个“6 小时后才发作”的真实案例，并给出选型要点清单。

正文

不是所有工程问题都会在一瞬间爆发。很多真正影响可靠性的变化，恰恰是在长时间运行、多变量耦合和环境变化中慢慢显现出来的。

示波器抓“瞬间”，DAQ 看“趋势与关联”

在很多真实场景里，问题更像是在慢慢积累：设备连续运行数小时后温漂变大，传感器随环境逐渐偏移，工业设备在不同负载下振动和温度关系开始异常，电池系统在充放电曲线上出现细微却重要的偏差。这类问题只看某一个时间点，很难得到完整答案。

这正是DAQ 的核心价值：它不是替代示波器，而是让工程师在更长时间尺度、更多通道上理解系统行为，从“看到某个信号”走向“理解整个系统”，强调多通道同步采集、长时间连续记录以及与软件平台深度结合。

DAQ 是一条完整信号链，每一环都影响结果

一个典型DAQ 系统不是一块采集卡，而是一条链：传感器 → 信号调理（放大、滤波、隔离，热电偶还要冷端补偿）→ ADC → 采集模块 → 上位机平台。传感器输出往往很弱，需要放大滤波；隔离则决定强干扰环境下的安全与抗扰。

ADC 的分辨率决定你能分辨多细的变化：12-bit 约 4096 级，适合一般控制系统；16-bit 约 65536 级，适合工业测量；24-bit 则用于精密仪器。每多一位，理论动态范围增加约 6.02dB。采样率要配合抗混叠滤波，避免高频折叠成假信号。数据接口（USB、Ethernet、PCIe、无线）则决定部署方式与带宽。

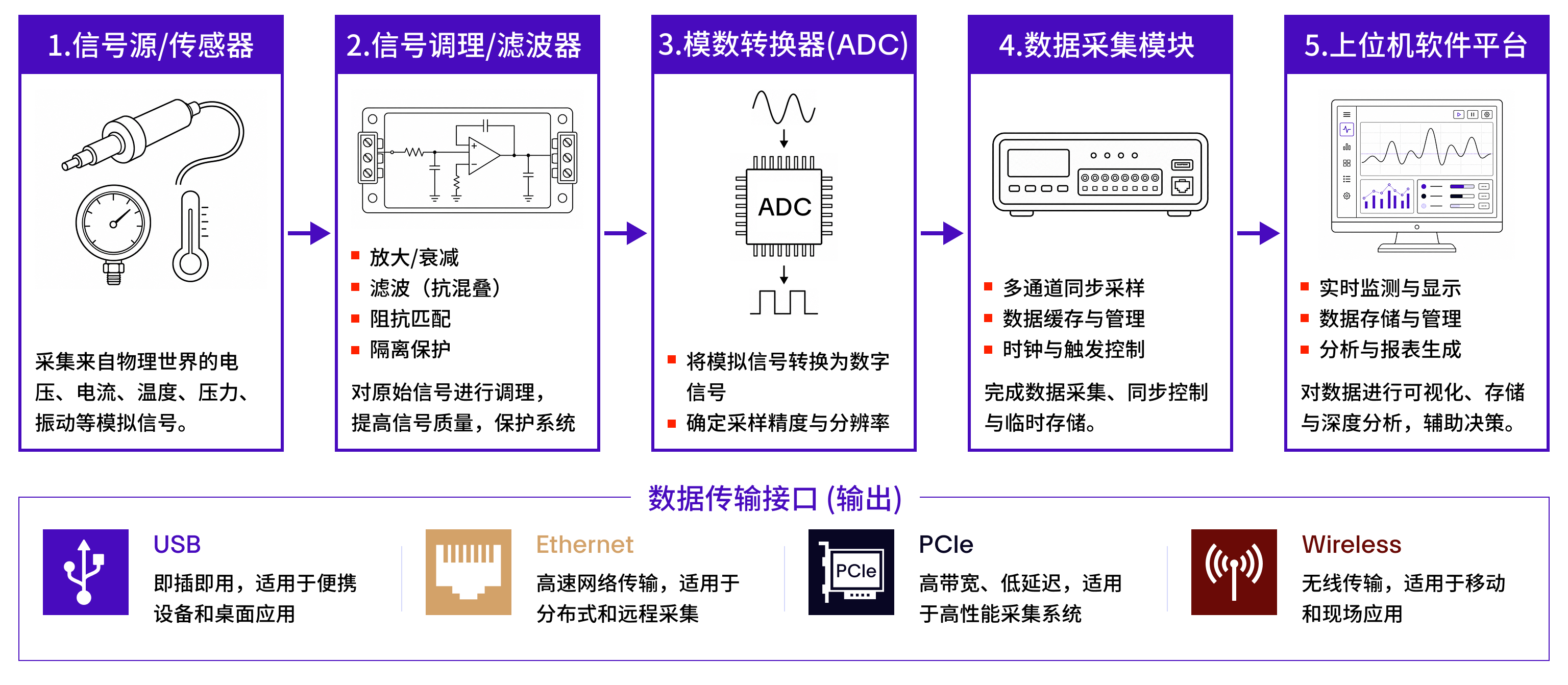

数据采集系统（DAQ）架构与信号链

工程小案例：6 小时后才发作的热失稳

某设备在客户处偶发死机，规律是“开机几小时后才出现”，示波器根本守不到，人也不可能一直盯着屏幕。团队改用一台 8 通道 DAQ，同步记录关键节点温度、各路电压和负载电流，连续采集 12 小时，采样间隔 1 秒。

回看曲线后真相浮现：一颗DC/DC 的外壳温度随运行缓慢爬升，到约 95°C 后输出电压开始下跌，正好对应死机时刻——是散热不足引起的热失稳，而不是软件或某个瞬态。换更大封装并加散热后复测，温度稳定在 70°C 以内，连续运行 48 小时不再复现。这类“慢变量 + 多通道关联”的问题，正是 DAQ 的主场。

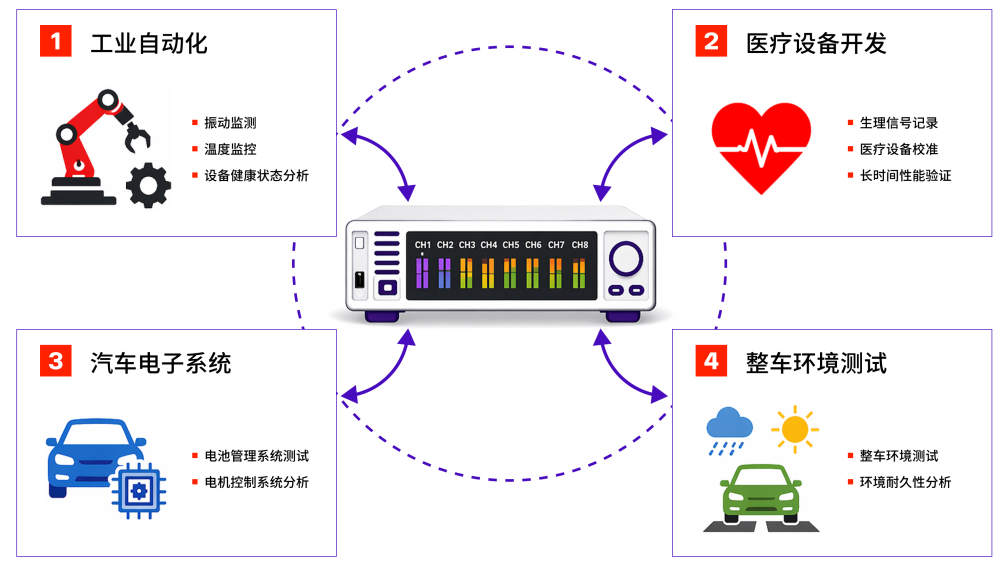

数据采集系统典型应用场景

DAQ 选型要点清单（可截图收藏）

• 通道数与类型：电压/电流/热电偶/应变各需多少路？是否需要同步？
• 分辨率：控制系统 12-bit 够用，工业测量选 16-bit，精密场景上 24-bit。
• 采样率与抗混叠：采样率是否覆盖关注频段，是否有抗混叠滤波？
• 信号调理：是否需要放大、隔离、滤波、热电偶冷端补偿？
• 接口与部署：本地高吞吐用 PCIe，远程/分布式用以太网或无线。

完整电子书下载入口

想了解DAQ 的实际部署流程，可参考 DigiKey 得捷视频《Plug & Log: How to Setup Dracal Technologies DAQ System》；想系统掌握信号链与选型，欢迎下载完整版电子书《精度之源：电子工程师的工具与测量指南》。
