面对协议报错、总线冲突和时序异常，逻辑分析仪真正的价值，不是“看见信号”，而是“看懂系统”。

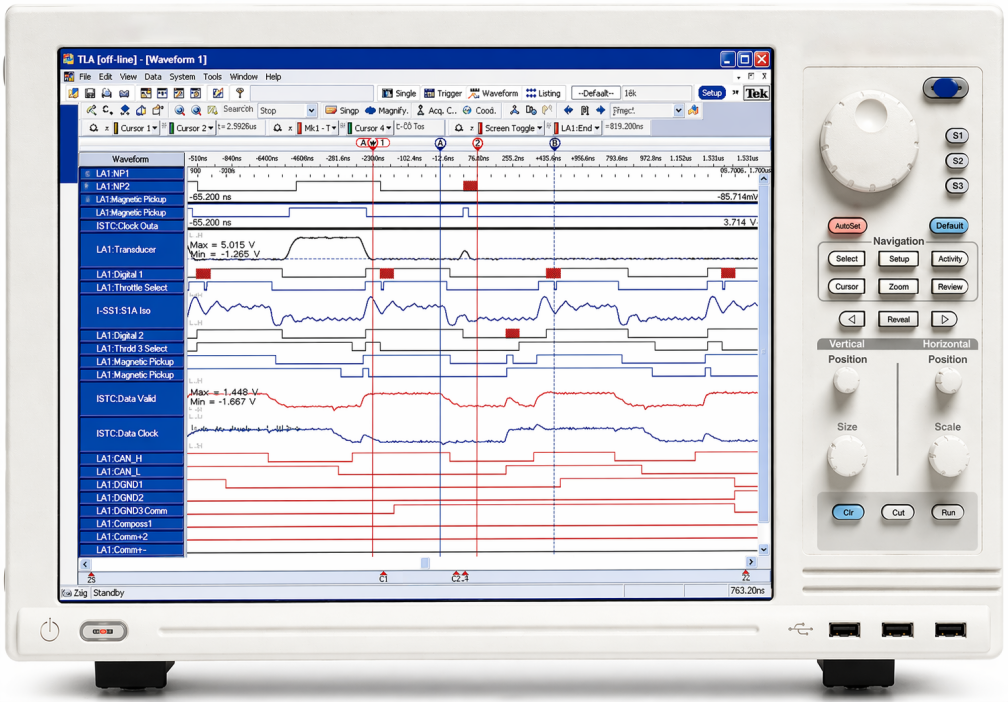

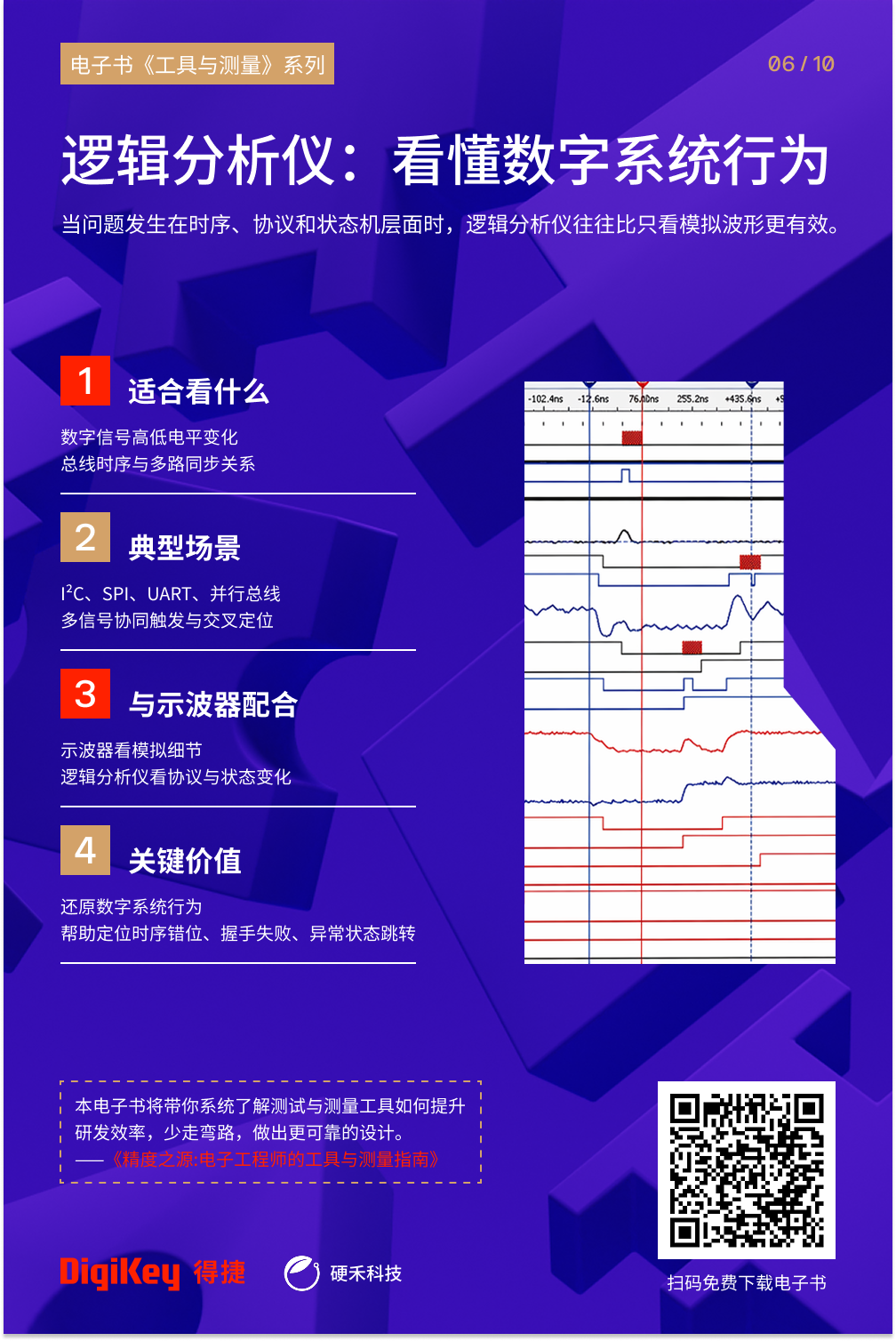

逻辑分析仪聚焦数字信号与协议时序（图片来源：DigiKey）

摘要

在嵌入式开发中，逻辑分析仪最适合解决通信和时序问题，它与示波器是互补关系。本文讲清状态/定时模式、阈值设置与 I²C/SPI/UART 解码，配一个 I²C 偶发失败的真实排查案例，并给出数字调试清单。

正文

有些问题最难的地方，不是“没法修”，而是“看不见过程”。数字通信问题就是其中最典型的一类。

最头疼的，是“大多数时候正常，偶尔失败”

传感器数据偶发读不回来，总线偶尔报错，设备响应有时延迟有时正常。面对这种情况，软件日志最多告诉你“这次失败了”，却很少能告诉你“失败是从哪一步开始的”。如果通信过程本身不可见，团队就只能在硬件连接、驱动时序、协议实现和边界条件之间来回猜。

它把看不见的过程“翻译”成行为

与示波器关注模拟波形质量不同，逻辑分析仪关注数字信号的高低电平、通道间时序关系和协议帧结构。使用时有两个要点：一是采样率要足够（定时模式下经验上取被测信号速率的4～10 倍，才能还原时序细节）；二是要正确设置逻辑阈值电平（如 3.3V 或 1.8V 系统对应不同判决门限），否则会误判 0/1。

它的协议解码能力，能把I²C、SPI、UART、CAN 这些本需逐位分析的波形，直接还原成地址、读写方向、数据字节和应答状态。例如 I²C 一帧包含 START、7 位地址 + 读写位、每字节后的 ACK/NACK、最后 STOP；SPI 要先对上 CPOL/CPHA；UART 则要对上波特率和校验位。

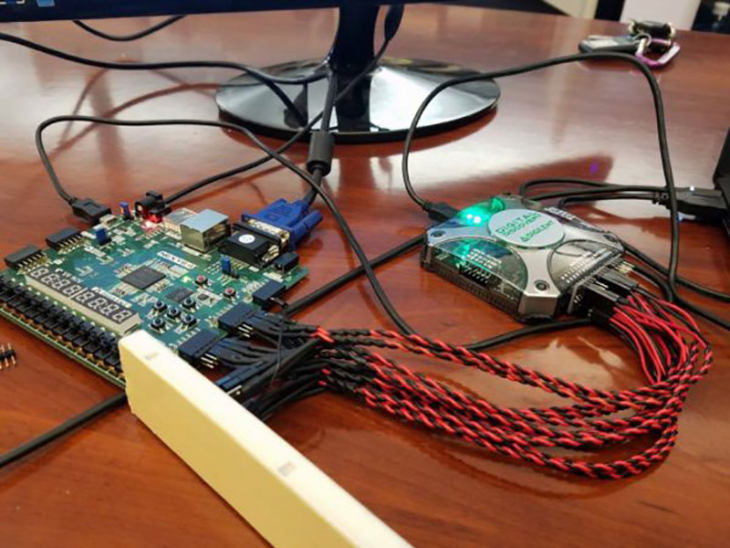

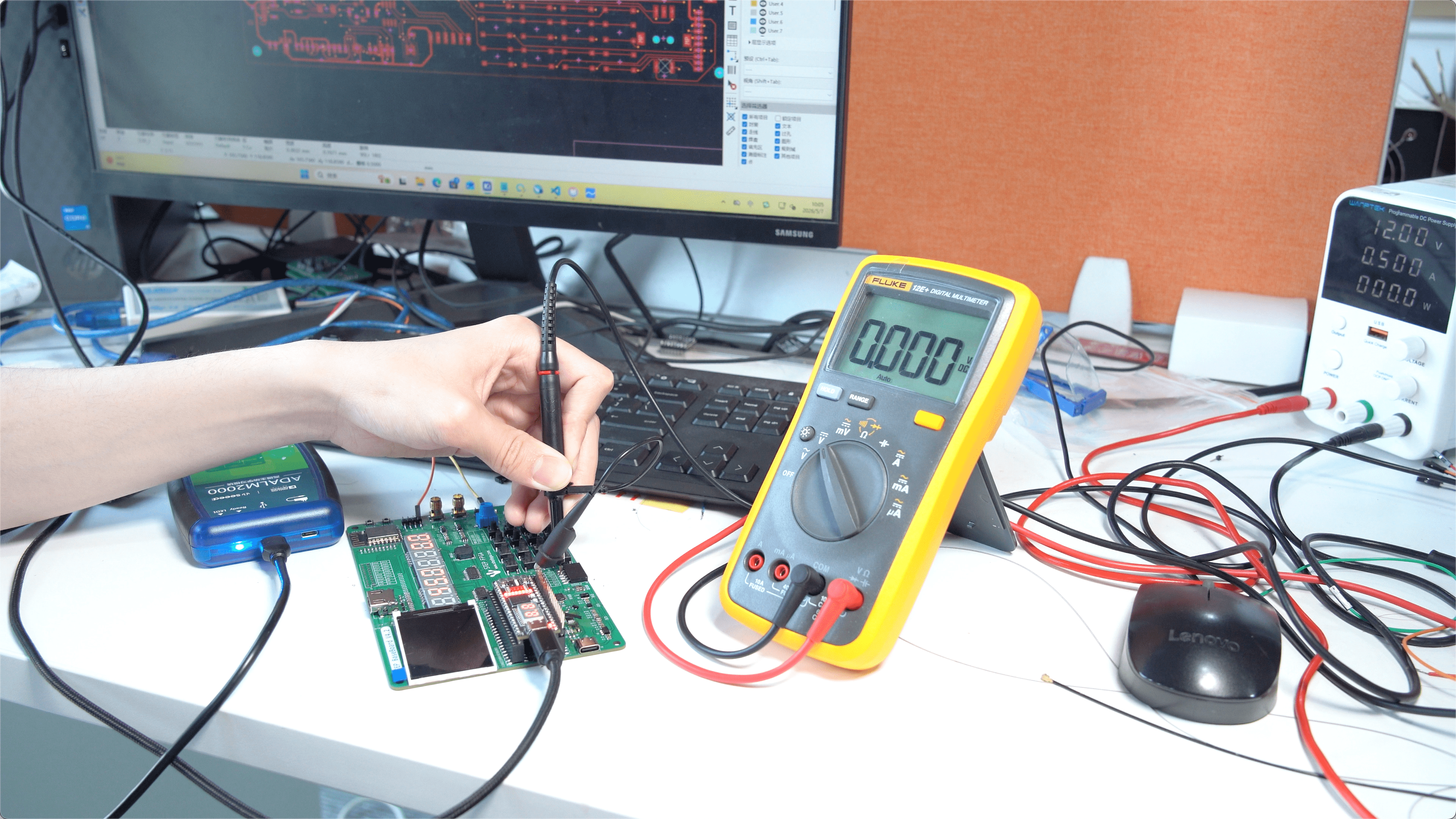

逻辑分析仪工作示意图

工程小案例：一个NACK 揪出偏大的上拉电阻

某板子上的I²C 温度传感器偶发读不到，软件怀疑驱动，硬件怀疑器件坏。把逻辑分析仪接到 SDA/SCL，解码 I²C 后看得很清楚：主机发出地址，但在第 9 个时钟（应答位）经常出现 NACK，且失败时 SDA 的上升沿明显偏慢、拖出圆弧。

顺着这条线索查到根因：总线上拉电阻用了10kΩ，在 400kHz 快速模式下，10kΩ 与总线寄生电容形成的 RC 上升时间太长，信号还没拉到高电平就被采样，于是间歇性判错、出现 NACK。把上拉换成 2.2kΩ 后上升沿变陡，通信恢复稳定。如果只用示波器看单根信号，很难一眼把“慢上升沿”和“协议 NACK”关联起来——这正是逻辑分析仪的价值。

和示波器是组合，不是替代

电子书强调，逻辑分析仪和示波器最好的关系不是替代而是组合——示波器判断模拟质量、边沿、噪声，逻辑分析仪理解协议和时序。很多通信问题高效的做法是先确认信号质量、再解码协议分析时序。

数字调试清单（可截图收藏）

□ 阈值对了吗：逻辑电平门限是否匹配 3.3V/1.8V 等供电域？

□ 采样够吗：定时模式采样率是否达到被测速率的 4～10 倍？

□ 先解码：用协议解码看 START/地址/ACK/STOP，而不是肉眼数边沿。

□ 看握手：重点看 ACK/NACK、片选与时钟关系、是否有时钟延展。

□ 和示波器配合：协议层定位后，用示波器复核可疑信号的模拟质量（如上升沿）。
