越复杂的系统，越应该先从最基础的电气状态确认开始。很多问题最后发现，都没有想象中那么“高级”。

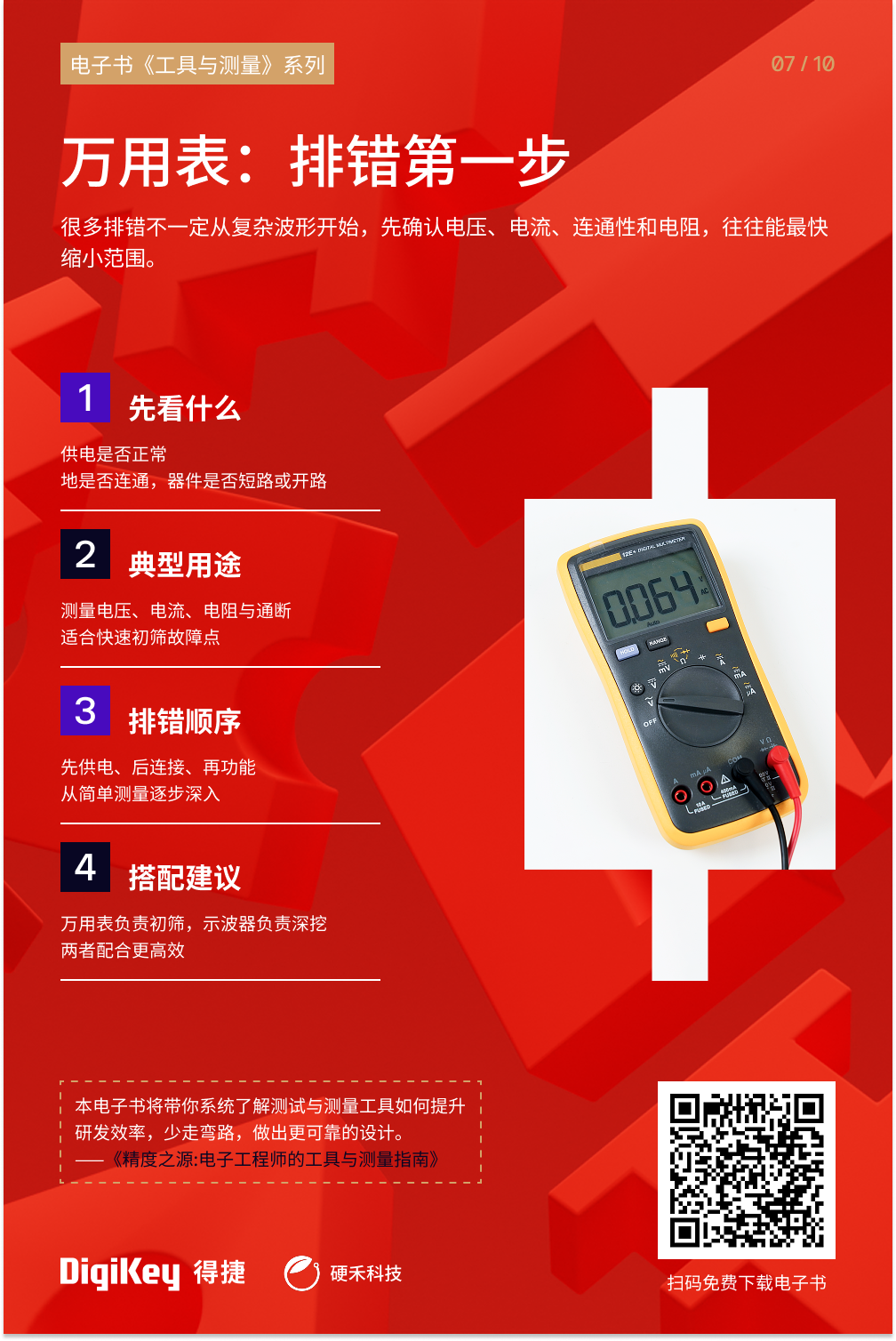

万用表是工程师排错的入口工具（图片来源：DigiKey）

摘要

为什么万用表始终没被更复杂的仪器取代？因为它能最快回答最基础、也最关键的问题：电源有没有起来？线路有没有短路？连接是不是通的？本文讲清输入阻抗、二极管档、真有效值等容易踩坑的细节，配一个“30 秒定位”的真实案例，并给出上电排错顺序清单。

正文

实验室里的设备越来越多，但真正遇到问题时，资深工程师第一反应仍然常常是拿起万用表。因为在很多调试流程里，先确认基础电气状态，仍然是最省时间的一步。

很多时间浪费，是因为排查路径一开始就走偏了

一个系统不工作时，团队很容易直接进入复杂分析：是不是软件逻辑有问题？是不是协议没处理好？是不是某个状态机没跑起来？但经验丰富的工程师通常会先做另一件事——拿起万用表，确认电源、电流、连通和基础电气状态。原因很简单：如果最基本的供电、连接和线路都没排清楚，后面的复杂排查很可能都建立在错误前提上。

用对万用表，先避开三个常见坑

第一个坑是输入阻抗带来的负载效应。数字万用表直流电压档输入阻抗通常约10MΩ，测普通电源节点没问题；但测高阻抗节点（如分压网络、悬空脚）时，10MΩ 也可能把电压“拉低”，读数偏小，这不是电路坏了，而是表在加载电路。

第二个坑是档位与保护。测电流要把表串入回路，且受内部保险丝和量程限制，误用电压档去并联测电流、或电流档去并联测电压，都可能烧保险丝甚至损坏表。第三个坑是有效值。测非正弦信号（PWM、整流后波形）时，普通均值表会读错，需要真有效值（True RMS）万用表才能得到正确结果。

二极管档也很实用：正常硅PN 结正向压降约 0.5～0.7V，据此可快速判断二极管方向与好坏，也能粗判三极管结。

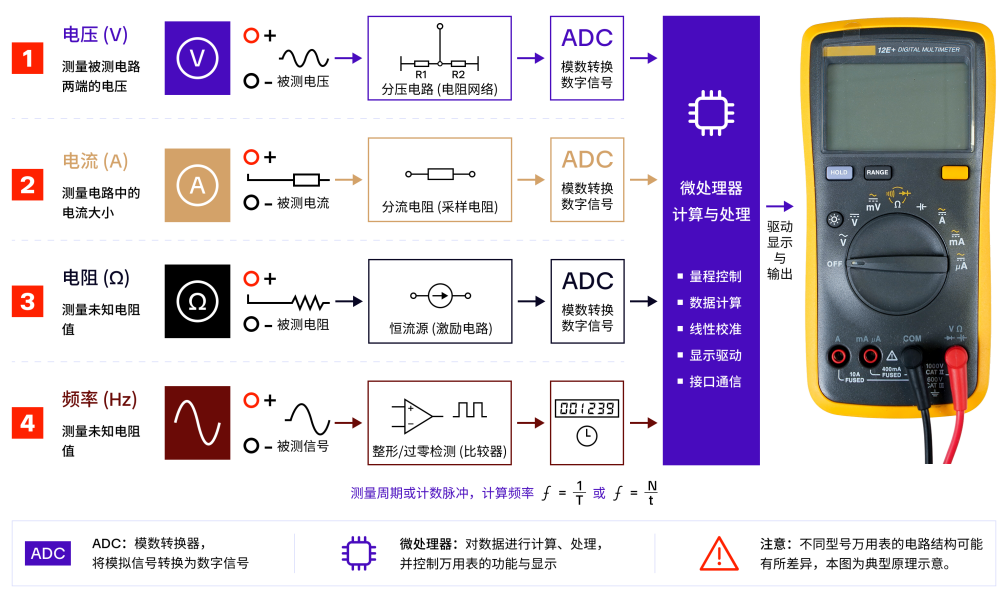

万用表测量原理示意图

工程小案例：30 秒锁定一颗贴反的电容

一块新打样的板子上电后毫无反应，新人第一反应是“是不是固件没烧好”，准备接调试器查程序。旁边的工程师拿起万用表，先量主输入 5V——正常；再量 3.3V LDO 输出——0V。

顺手切到通断档，量LDO 输入到地：蜂鸣器响，短路。于是范围一下从“整块板 + 固件”收缩到“LDO 输入这一小块”。拆开一看，是一颗输入去耦电容装反、击穿对地短路。换掉电容，板子立刻正常。前后不到一分钟，靠的不是高级仪器，而是“先供电、再连通”的基本顺序。这类问题如果一上来就钻固件，可能要绕好几个小时。

它最快把团队拉回“底层事实”

电源是否正常输出？某个电压节点是不是对的？电流是否超出设计范围？线路是否连通、有没有意外短路？这些问题看起来朴素，却经常决定调试路径的起点是否正确。电子书把万用表的典型应用梳理得很清楚：电源系统检查、短路与连通性测试、元器件检测。

延伸学习：短视频《 DK小百科 | 如何检测七段数码管 》是个好例子——仅凭一台万用表，就能快速对七段数码管做基础功能判断。系统越复杂，越应该先确认最基本的东西。

上电排错顺序清单（可截图收藏）

□ 先供电：确认各路电压在容差内（如 3.3V/5V 是否偏差过大）。

□ 再接地：确认地连通、无虚接，参考地一致。

□ 查连通：用通断档排查关键走线、连接器是否通、是否意外短路。

□ 测电流：串入回路看静态电流是否落在设计范围，异常大可能短路。

□ 选对表：测非正弦波形用真有效值表；测高阻节点注意 10MΩ 负载效应。

完整电子书下载入口

做板卡调试、连接器排查或基础元件检测时，建议从万用表按上面的顺序开始；更多电气测量方法见电子书《精度之源：电子工程师的工具与测量指南》。
