从电源瞬态到接口异常，很多关键问题最先都体现在波形里。示波器的价值，不只是“看见信号”，而是快速缩小怀疑范围。

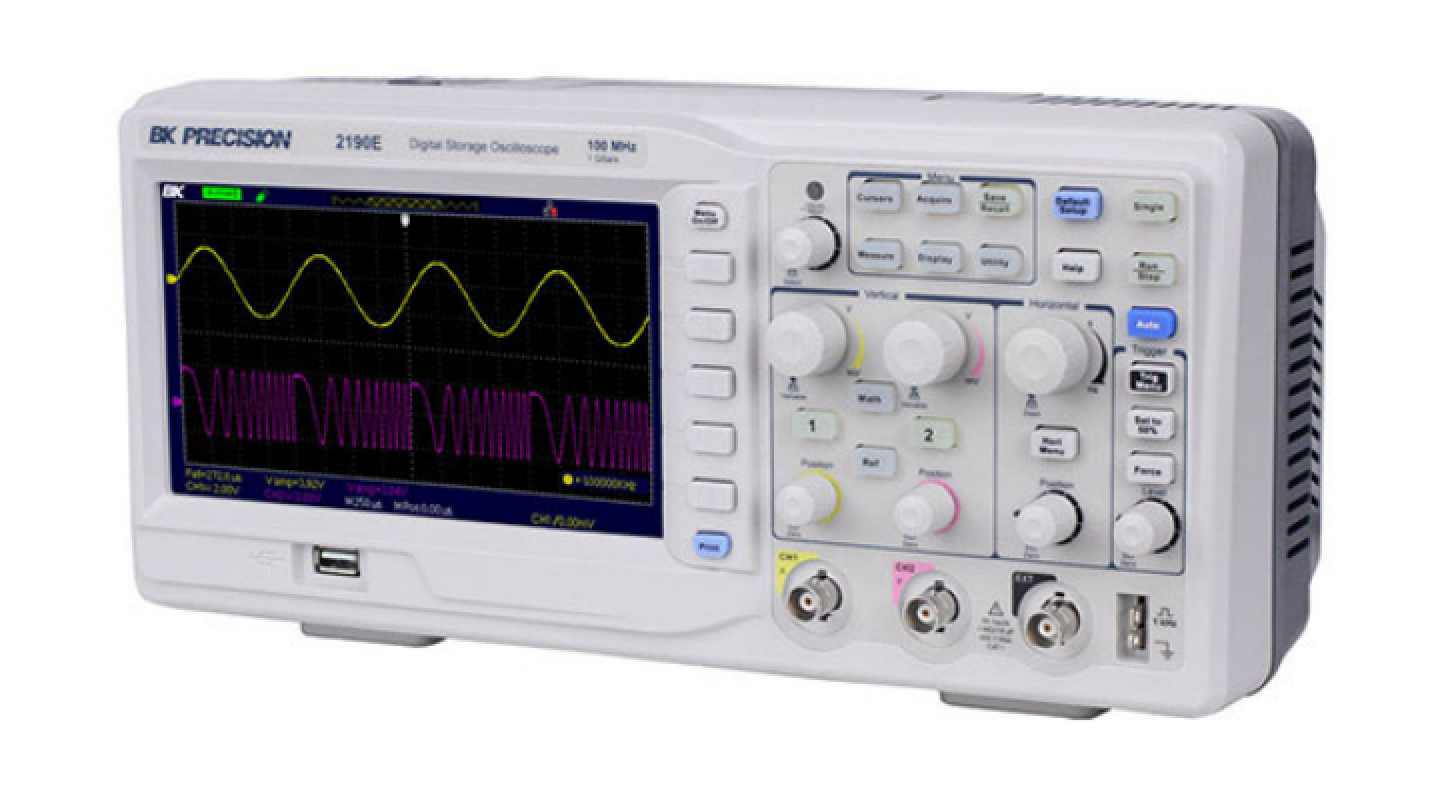

示波器是工程师的“第一观察窗口”（图片来源：DigiKey）
摘要
示波器为什么被称为工程师的“第一工具”？因为它能最快把“怀疑”变成“证据”。本文围绕波形捕获、四个关键参数（带宽、采样率、存储深度、触发）和研发阶段应用展开，配一个偶发复位的真实排查案例，并给出“抓异常五步法”速查清单。
正文
系统偶发复位、接口异常、波形边界不稳——这些问题的根因往往不会直接出现在日志里，而是先出现在波形里。也正因为如此，示波器始终是工程师最常用、也最值得优先投入的一类测试工具。
它帮你区分“现象”和“根因”
在实验室里，示波器最常被“第一个搬出来”，不是因为它最贵，而是因为很多问题真正有迹可循时，波形已经提前给出了答案。MCU 偶发复位，软件日志里什么也没有；高速接口在实验室能跑通，现场却问题频发；某条模拟信号看起来正常，系统行为却总不稳定。
此时如果只能看到“结果错了”，排查就会非常发散：软件怀疑固件，硬件怀疑供电，系统团队怀疑边界条件。而示波器的意义，是把模糊状态变成可观察的系统行为——一个偶发复位，真正的问题可能不在复位逻辑，而在电源瞬态响应；一个接口报错，问题也可能是边沿质量、噪声叠加或时序裕量不足。
四个参数，决定异常能不能被抓到
示波器能否帮上忙，取决于参数是否匹配问题。第一是带宽：经验法则是带宽要≥ 被测信号最高有效频率的 5 倍；对数字边沿，可用上升时间估算其等效带宽 BW ≈ 0.35 / 上升时间，带宽不足会把上升沿“拉平”，掩盖真实瞬态。第二是采样率：至少要满足奈奎斯特（≥2 倍信号带宽），实务上建议 ≥ 带宽的 2.5～5 倍，否则会出现混叠失真。
第三是存储深度：它等于采样率× 记录时间窗，深度不够，就无法在长时间运行里保留偶发异常的上下文。第四是触发能力：边沿触发解决常规波形，而欠幅（runt）、脉宽、超时、串行协议触发，才是“把偶发异常卡住”的关键。很多团队遇到过“屏幕上看起来一切正常，但问题依旧”，最后发现不是系统没异常，而是测量条件不够，异常根本没被抓到。

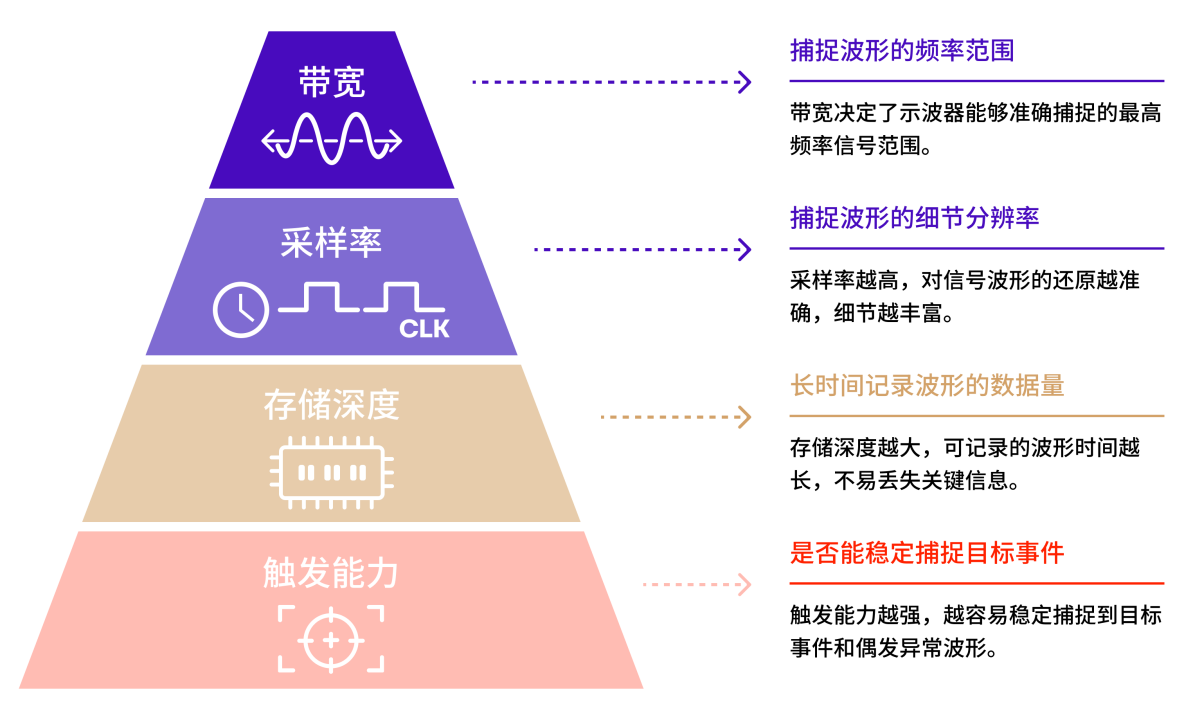

带宽、采样率、存储深度与触发能力关系
工程小案例：用单次触发抓住 2ms 的电源跌落
某电机控制板偶发复位，频率大概几十分钟一次，软件日志完全没有线索，团队一度怀疑固件bug。后来把示波器一个通道接 MCU 供电 VDD（3.3V），用“单次 + 欠幅触发”设阈值在 3.0V：只要电压跌破 3.0V 就抓一帧。
等了二十多分钟，触发命中——波形显示电机启动瞬间 VDD 跌到约 2.8V、持续约 2ms，正好越过 MCU 的欠压复位门限。根因清楚了：不是固件，而是电机启动浪涌叠加去耦不足导致电源瞬态跌落。把大电流路径的去耦电容加大、并给 MCU 单独供电后，问题消失。一次关键波形，省下了可能几天的盲查。
它贯穿原型、调试到高速验证
原型阶段，示波器是判断系统“到底有没有工作起来”的第一窗口；功能调试阶段，它帮你检查电源时序、纹波和关键节点的真实行为；高速数字和混合信号场景里，它又承担判断边沿质量、抖动和时序边界的任务。
延伸学习：DigiKey 得捷视频《How to Use an Oscilloscope（如何使用示波器）》把Auto 自动设置、电压与时间刻度、触发设置、多通道测量、波形保存串成了清晰的入门路径，还用按键抖动案例演示了如何发现问题、分析原因并验证方案。
示波器抓异常五步法（可截图收藏）
- 定指标：先想清楚要看多快的瞬态、多罕见的异常，再定带宽/采样率/存储深度。
- 对探头：选 10:1 探头，确认衰减比设置正确，地线尽量短。
- 设触发：偶发异常优先用欠幅/脉宽/超时/串行触发，而不是死等边沿。
- 留余量：采样率取带宽的 2.5～5 倍，存储深度覆盖足够长的时间窗。
- 存证据：抓到异常立即保存波形与设置，作为后续对比基准。
完整电子书下载入口
想快速建立示波器使用基础，可配合DigiKey 得捷视频《How to Use an Oscilloscope》一起看；想系统掌握选型与探头匹配，欢迎扫码下载电子书《精度之源：电子工程师的工具与测量指南》。
