一、所选主题和项目介绍

1.1 项目背景

室内环境质量直接影响人们的健康和工作效率。CO2浓度过高会导致注意力下降、疲劳感增加；光照强度影响视觉舒适度和生物节律；温湿度则关系到人体的热舒适感受。传统的环境监测设备通常是独立的，数据无法远程查看和历史追溯。

本项目采用M5Stack CoreS3作为传感器采集终端，通过WiFi MQTT协议将DLight光照传感器和SCD40 CO2/温湿度传感器的实时数据上报至树莓派MQTT Broker，数据持久化存储在SQLite数据库中，并通过Flask Web仪表盘实现数据的实时可视化展示。

1.2 项目目标

1. 光照采集：使用DLight (BH1750) 传感器采集环境光照值
2. CO2/温湿度采集：使用SCD40传感器采集CO2浓度、温度、湿度
3. PAHUB I2C多路复用：通过PAHUB切换I2C通道管理多个传感器
4. MQTT数据上报：CoreS3通过WiFi MQTT将传感器数据上报树莓派
5. SQLite数据持久化：树莓派端接收MQTT数据并写入SQLite数据库
6. Web可视化仪表盘：Flask + Chart.js 实时曲线图展示环境数据
7. CRC数据校验：SCD40数据读取实现CRC8校验，确保数据完整性

1.3 创新点

1. 多传感器融合：集成光照(DLight)、CO2(SCD40)、温湿度多种传感器于一体
2. PAHUB I2C多路复用：通过PAHUB解决多I2C设备地址冲突，实现单总线多设备管理
3. Web可视化仪表盘：Flask + Chart.js实时数据曲线图，支持1h/6h/24h/7d时间范围切换
4. SQLite数据持久化：树莓派端自动存储传感器历史数据，支持趋势分析
5. CRC数据校验：SCD40传感器数据读取实现CRC8校验，确保数据完整性
6. 传感器自动降级：动态检测UIFlow Unit库可用性，自动切换裸I2C通信

二、硬件介绍

2.1 主控设备

M5Stack CoreS3 — 基于ESP32-S3的高性能物联网控制器，配备2.0寸320x240彩色IPS LCD显示屏，支持WiFi/BLE无线通信，提供Grove扩展接口。

2.2 传感器模块

DLight (BH1750) 光照传感器 — 基于I2C接口的数字光照传感器，可直接输出光照强度值(lux)。

CO2 SCD40 传感器 — 基于光声传感技术的NDIR CO2传感器，集成温度和湿度测量功能。

PAHUB (U040-B) I2C多路复用器 — 通过I2C控制的多通道复用器，地址0x70，支持8路I2C通道切换，用于解决多I2C设备地址冲突。

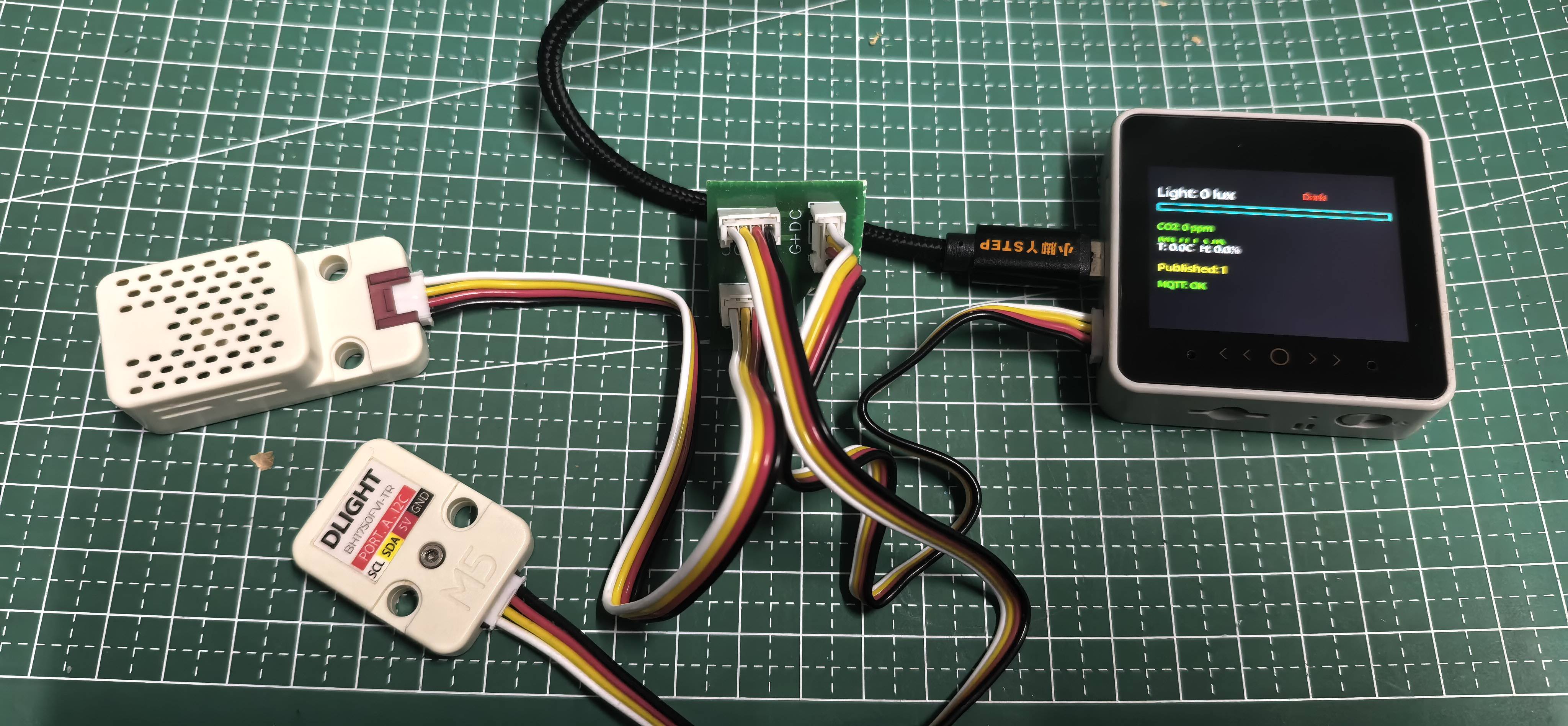

2.3 硬件连接

CoreS3 Port A (I2C0) 连接PAHUB：

PAHUB通道分配：

三、方案框图和项目设计思路

3.1 系统架构

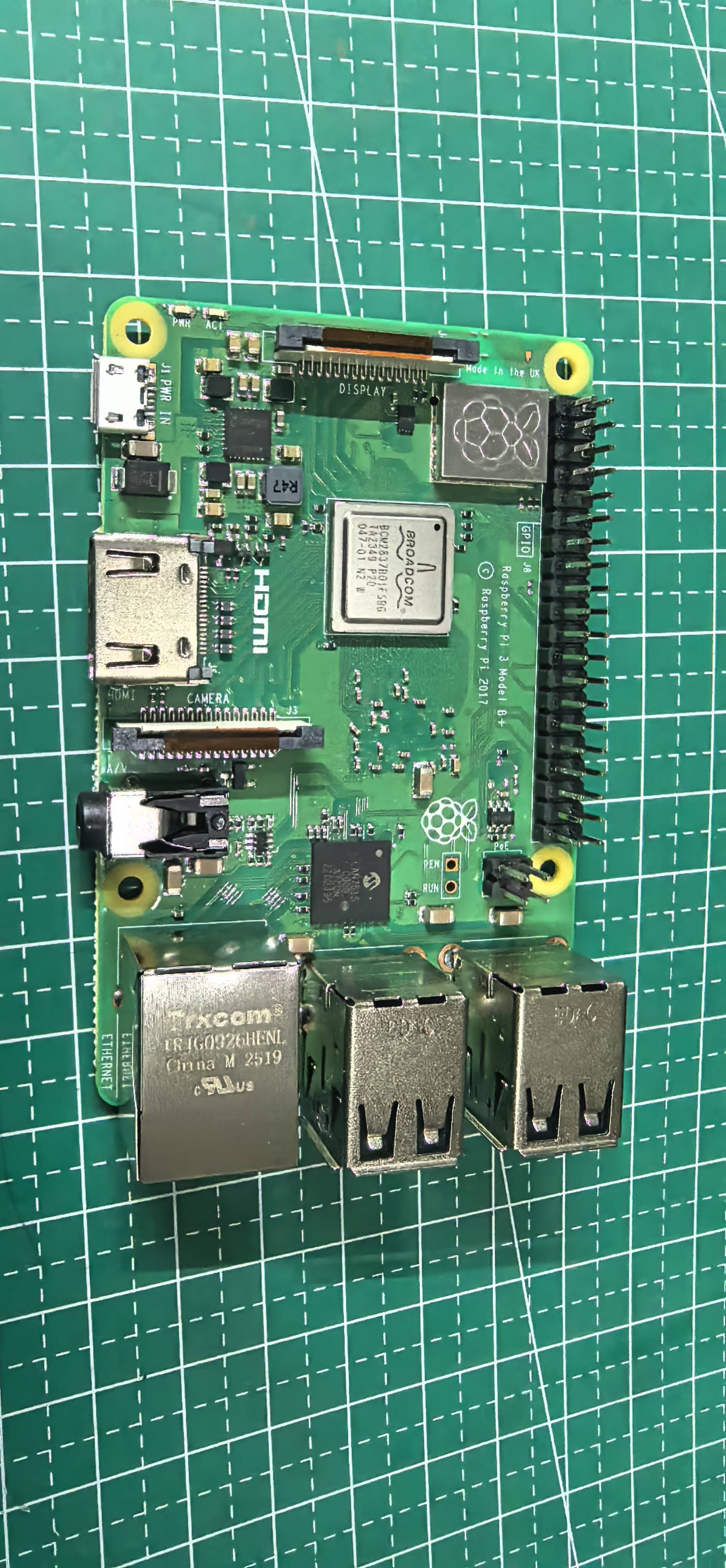

本项目采用CoreS3作为传感器采集终端 + 树莓派作为数据中继和可视化服务器的架构设计：

3.2 数据协议

MQTT数据格式（WiFi网络）：

光照数据主题: fastbond4/{project_id}/light

{
  "lux": 1250,
  "level": "normal",
  "timestamp": 1700000000
}

CO2/温湿度数据主题: fastbond4/{project_id}/co2

{
  "co2": 780,
  "temperature": 25.3,
  "humidity": 58.7,
  "timestamp": 1700000000
}

状态数据主题: fastbond4/{project_id}/status

{
  "co2": 780,
  "temp": 25.3,
  "hum": 58.7,
  "lux": 1250,
  "timestamp": 1700000000
}

3.3 设备角色

3.4 传感器数据分级策略

光照强度分级（用于CoreS3显示界面指示）：

CO2浓度分级（用于CoreS3显示界面指示）：

四、原理图和PCB展示及介绍

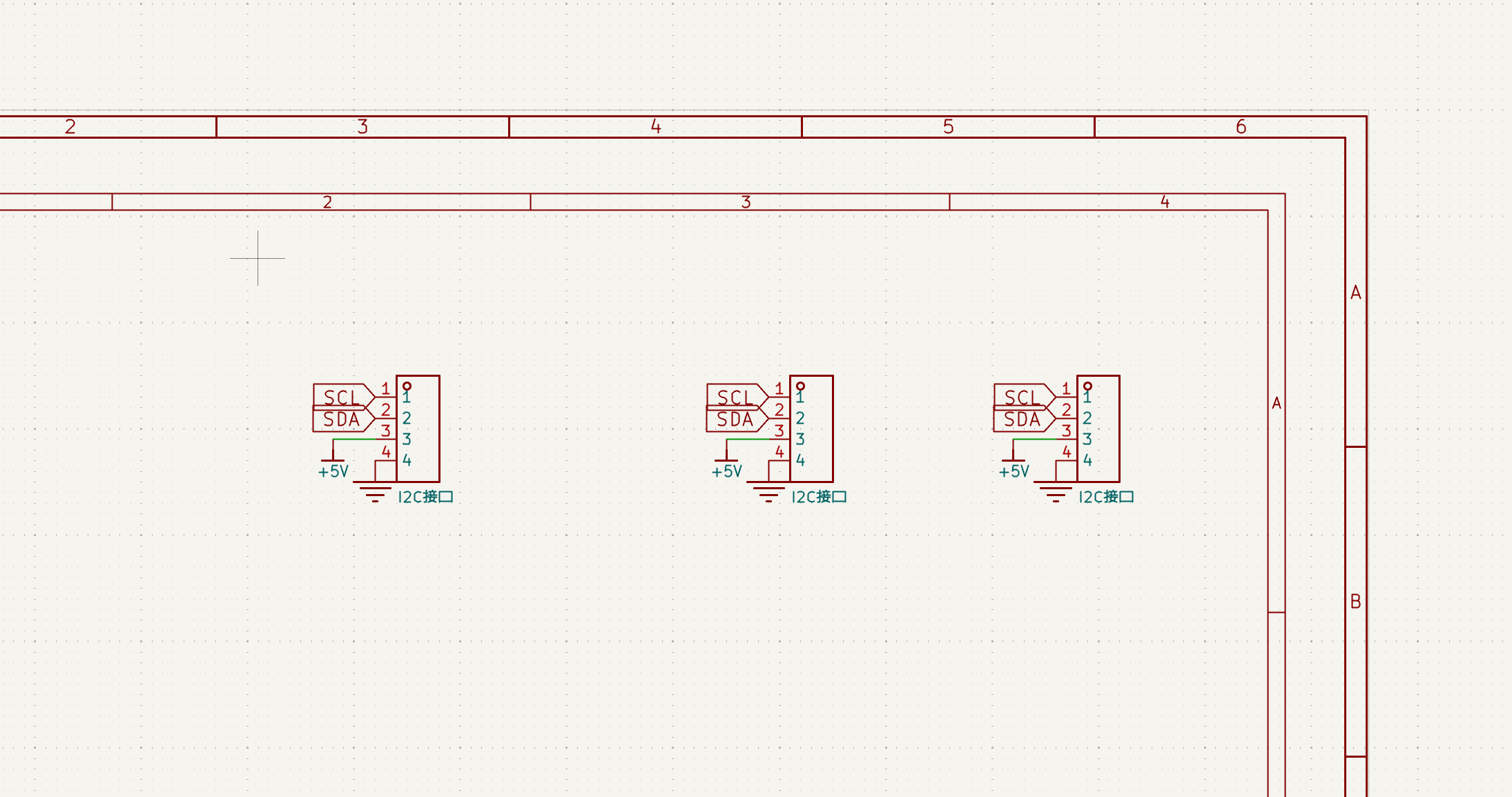

4.1 原理图展示

原理图

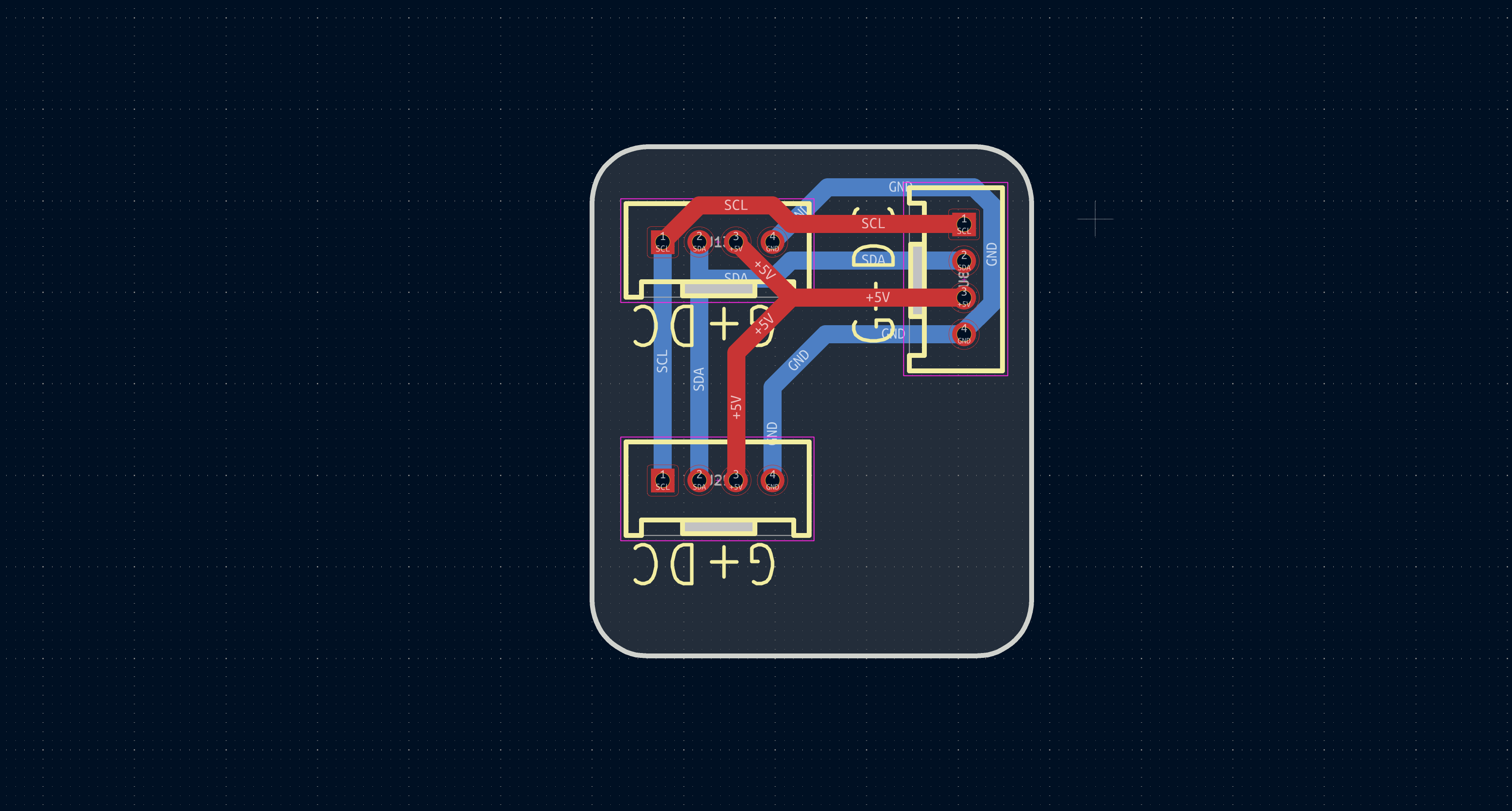

4.2 PCB布局展示

PCB

4.3 设计过程

通过KiCad完成了电路的原理图绘制和PCB版图设计。

4.4 硬件连接原理图

本项目使用M5Stack官方硬件，硬件连接采用I2C总线通过PAHUB多路复用器管理多个传感器，后期使用自制PCB实现设备连接。

4.5 PAHUB I2C多路复用

DLight(BH1750, 地址0x23)和SCD40(地址0x62)挂载在同一I2C总线，通过PAHUB(U040-B, 地址0x70)进行通道切换：

def select_pahub_channel(ch):
    """
    选择PAHUB通道，切换I2C子设备

    Args:
        ch: 通道号 (0-7)
    """
    if has_pahub:
        i2c.writeto(ADDR_PAHUB, bytes([1 << ch]))
        time.sleep_ms(10)

def release_pahub():
    """释放PAHUB，恢复I2C总线"""
    if has_pahub:
        i2c.writeto(ADDR_PAHUB, bytes([0]))

4.6 I2C总线扫描

系统启动时自动扫描I2C总线，检测PAHUB和传感器设备：

def setup():
    """初始化硬件: 扫描I2C设备，检测PAHUB可用性"""
    i2c = I2C(0, scl=Pin(1), sda=Pin(2), freq=100000)
    devices = i2c.scan()
    has_pahub = ADDR_PAHUB in devices
    print("[I2C] Devices:", [hex(d) for d in devices], "PAHUB:", has_pahub)

    # 动态检测UIFlow Unit库可用性
    DLightUnit_cls = getattr(unit, 'DLightUnit', None)
    CO2Unit_cls = getattr(unit, 'CO2Unit', None)

五、软件流程和关键代码介绍

5.1 主程序结构

项目包含以下核心代码文件：

5.2 CoreS3 MQTT环境监测发送端

"""
@file cores3_mqtt_sender.py
@brief CoreS3 多传感器数据 MQTT 发送端
@details 使用M5Stack CoreS3 + PAHUB + DLight(BH1750) + CO2(SCD40)
         通过WiFi MQTT上传光照/CO2/温湿度数据到树莓派

硬件连接:
  CoreS3 HY Port A (I2C0): SCL=GPIO1, SDA=GPIO2 -> PAHUB

MQTT主题:
  fastbond4/{project_id}/light  - 光照数据
  fastbond4/{project_id}/co2    - CO2/温湿度数据
"""

MQTT_CONFIG = {
    "broker_host": "192.168.2.62",
    "broker_port": 1883,
    "project_id": "env_monitor",
    "publish_interval": 10,
    "keepalive": 60
}

ADDR_PAHUB = 0x70
ADDR_DLIGHT = 0x23
ADDR_SCD40 = 0x62
CH_CO2 = 0
CH_DLIGHT = 5

5.2.1 WiFi连接

def connect_wifi():
    """等待UIFlow2 WiFi连接，最多等待20秒"""
    wlan = network.WLAN(network.STA_IF)
    wlan.active(True)
    timeout = MQTT_CONFIG.get("wifi_timeout", 20)
    start = time.ticks_ms()
    while not wlan.isconnected():
        if time.ticks_ms() - start > timeout * 1000:
            break
        time.sleep_ms(500)
    if wlan.isconnected():
        print("[WiFi] Connected: {}".format(wlan.ifconfig()[0]))
        wifi_ok = True
        return True
    return False

5.2.2 MQTT连接

def connect_mqtt():
    """连接MQTT Broker，发布在线状态"""
    global mqtt_client, mqtt_connected
    if not wifi_ok:
        mqtt_connected = False
        return False
    try:
        if mqtt_client is not None:
            try:
                mqtt_client.disconnect()
            except Exception:
                pass
        import ubinascii
        client_id = "cores3_{}".format(
            ubinascii.hexlify(wlan.config('mac')[-3:]).decode())
        mqtt_client = MQTTClient(
            client_id, MQTT_CONFIG["broker_host"],
            port=MQTT_CONFIG["broker_port"],
            keepalive=MQTT_CONFIG["keepalive"])
        mqtt_client.connect()
        mqtt_connected = True
        mqtt_client.publish(
            "fastbond4/{}/status".format(MQTT_CONFIG["project_id"]),
            json.dumps({"co2": 0, "temp": 0, "hum": 0,
                        "lux": 0, "status": "online"}))
        return True
    except Exception as e:
        mqtt_connected = False
        return False

5.2.3 DLight光照传感器读取

def read_light():
    """通过PAHUB通道5读取DLight光照值 (BH1750)"""
    global last_light
    try:
        select_pahub_channel(CH_DLIGHT)
        if dlight is not None:
            lux = dlight.get_lux()
            last_light = int(lux)
        else:
            last_light = read_dlight_fallback()
        release_pahub()
        return last_light
    except Exception as e:
        release_pahub()
        return last_light

5.2.4 BH1750裸I2C备用读取

当UIFlow DLightUnit库不可用时，通过裸I2C协议读取BH1750：

def read_dlight_fallback():
    """通过裸I2C协议读取BH1750光照值"""
    i2c.writeto(ADDR_DLIGHT, bytes([BH1750_CONT_H_RES]))
    time.sleep_ms(180)
    data = i2c.readfrom(ADDR_DLIGHT, 2)
    raw = (data[0] << 8) | data[1]
    lux = raw / 1.2
    return int(lux)

5.2.5 SCD40 CO2/温湿度传感器读取

def read_co2():
    """通过PAHUB通道0读取SCD40 CO2/温湿度数据"""
    global last_co2, last_temp, last_hum
    try:
        select_pahub_channel(CH_CO2)
        if co2 is not None:
            if not co2_warmed:
                co2.stop_periodic_measurement()
                time.sleep_ms(100)
                co2.set_start_periodic_measurement()
                co2_warmed = True
                release_pahub()
                return last_co2, last_temp, last_hum
            if co2.is_data_ready():
                last_co2 = co2.co2
                last_temp = co2.temperature
                last_hum = co2.humidity
        else:
            last_co2, last_temp, last_hum = read_scd40_fallback()
        release_pahub()
        return last_co2, last_temp, last_hum
    except Exception as e:
        release_pahub()
        return last_co2, last_temp, last_hum

5.2.6 SCD40 CRC8校验

def crc8_scd40(data):
    """SCD40 CRC8校验算法，多项式0x31 (x^8 + x^5 + x^4 + 1)"""
    crc = 0xFF
    for b in data:
        crc ^= b
        for _ in range(8):
            if crc & 0x80:
                crc = (crc << 1) ^ 0x31
            else:
                crc = crc << 1
        crc &= 0xFF
    return crc

def scd40_read_with_crc(num_words):
    """
    读取SCD40数据并验证CRC8校验
    SCD40每个数据字后跟1字节CRC校验
    """
    data = i2c.readfrom(ADDR_SCD40, num_words * 3)
    results = []
    for i in range(num_words):
        hi = data[i * 3]
        lo = data[i * 3 + 1]
        crc = data[i * 3 + 2]
        if crc8_scd40(bytes([hi, lo])) != crc:
            raise ValueError("SCD40 CRC mismatch at word {}".format(i))
        results.append((hi << 8) | lo)
    return results

def read_scd40_fallback():
    """通过裸I2C协议读取SCD40，含就绪检测和CRC校验"""
    global co2_warmed, last_co2_read_time
    now = time.ticks_ms()
    if not co2_warmed:
        scd40_send_cmd(SCD40_CMD_STOP)
        time.sleep_ms(10)
        scd40_send_cmd(SCD40_CMD_START)
        co2_warmed = True
        last_co2_read_time = now
        return last_co2, last_temp, last_hum
    if now - last_co2_read_time < 1000:
        return last_co2, last_temp, last_hum
    scd40_send_cmd(SCD40_CMD_READY)
    time.sleep_ms(10)
    i2c.writeto(ADDR_SCD40, b'\x00')
    ready_data = i2c.readfrom(ADDR_SCD40, 3)
    if len(ready_data) >= 2:
        ready_val = (ready_data[0] << 8) | ready_data[1]
        if ready_val == 0:
            scd40_send_cmd(SCD40_CMD_READ)
            time.sleep_ms(10)
            vals = scd40_read_with_crc(3)
            last_co2 = vals[0]
            last_temp = -45 + 175.0 * vals[1] / 65535.0
            last_hum = 100.0 * vals[2] / 65535.0
            last_co2_read_time = now
    return last_co2, last_temp, last_hum

5.2.7 MQTT数据发布

def publish_data(light_val, co2_val, temp, hum):
    """通过MQTT发布传感器数据到树莓派"""
    global mqtt_client, mqtt_connected, publish_count
    if not mqtt_connected:
        return
    level_name, _ = get_light_level(light_val)
    ts = int(time.time())
    try:
        # 发布光照数据
        mqtt_client.publish(
            "fastbond4/{}/light".format(MQTT_CONFIG["project_id"]),
            json.dumps({"lux": light_val, "level": level_name,
                        "timestamp": ts}))
        # 发布CO2/温湿度数据
        mqtt_client.publish(
            "fastbond4/{}/co2".format(MQTT_CONFIG["project_id"]),
            json.dumps({"co2": co2_val, "temperature": round(temp, 1),
                        "humidity": round(hum, 1), "timestamp": ts}))
        # 发布综合状态
        mqtt_client.publish(
            "fastbond4/{}/status".format(MQTT_CONFIG["project_id"]),
            json.dumps({"co2": co2_val, "temp": round(temp, 1),
                        "hum": round(hum, 1), "lux": light_val,
                        "timestamp": ts}))
        publish_count += 1
        M5.Speaker.tone(1500, 50)
    except Exception as e:
        mqtt_connected = False

5.2.8 主循环

def loop():
    """主循环: 读取传感器 → MQTT发布 → LCD显示"""
    global last_publish_time, mqtt_connected, wifi_ok
    M5.update()
    now = time.ticks_ms()

    # 读取所有传感器
    light_val = read_light()
    co2_val, temp, hum = read_co2()
    level, level_color = get_light_level(light_val)
    draw_screen(light_val, level, level_color, co2_val, temp, hum,
                publish_count, mqtt_connected)

    # 每10秒发布一次
    if now - last_publish_time >= MQTT_CONFIG["publish_interval"] * 1000:
        if not wifi_ok:
            connect_wifi()
        if wifi_ok and not mqtt_connected:
            connect_mqtt()
        if mqtt_connected:
            publish_data(light_val, co2_val, temp, hum)
        last_publish_time = now

    time.sleep_ms(200)

5.2.9 增量屏幕显示

def draw_screen(light_val, level_name, level_color, co2_val,
                temp, hum, count, mqtt_ok):
    """增量更新屏幕显示，避免全屏清空导致闪烁"""
    label_light.setText("Light: {} lux".format(light_val))
    label_level.setText(level_name)
    label_level.setColor(level_color)

    # 仅擦除条状图区域，而非全屏
    M5.Lcd.fillRect(10, 58, 300, 10, COLOR_BLACK)
    bar_w = min(int(light_val / 10000.0 * 300), 300)
    if bar_w > 0:
        M5.Lcd.fillRect(10, 58, bar_w, 10, level_color)
    M5.Lcd.drawRect(10, 58, 300, 10, COLOR_CYAN)

    co2_color = COLOR_GREEN if co2_val < 800 \
        else (COLOR_YELLOW if co2_val < 1200 else COLOR_RED)
    label_co2.setText("CO2: {} ppm".format(co2_val))
    label_co2.setColor(co2_color)

    label_temphum.setText("T: {:.1f}C  H: {:.1f}%".format(temp, hum))
    label_pub_count.setText("Published: {}".format(count))
    mqtt_clr = COLOR_GREEN if mqtt_ok else COLOR_RED
    label_mqtt.setText("MQTT: {}".format("OK" if mqtt_ok else "DOWN"))
    label_mqtt.setColor(mqtt_clr)

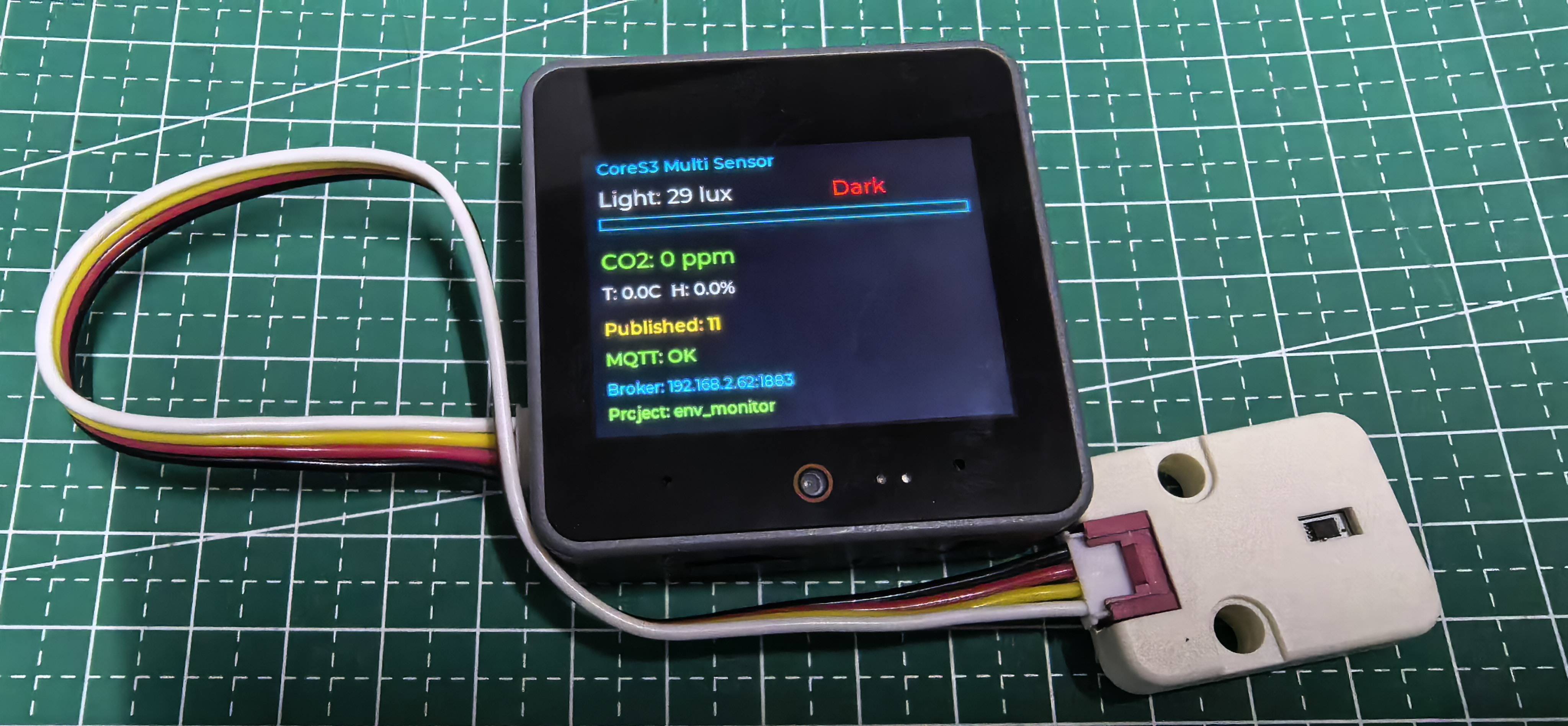

CoreS3显示界面（320x240 LCD）：

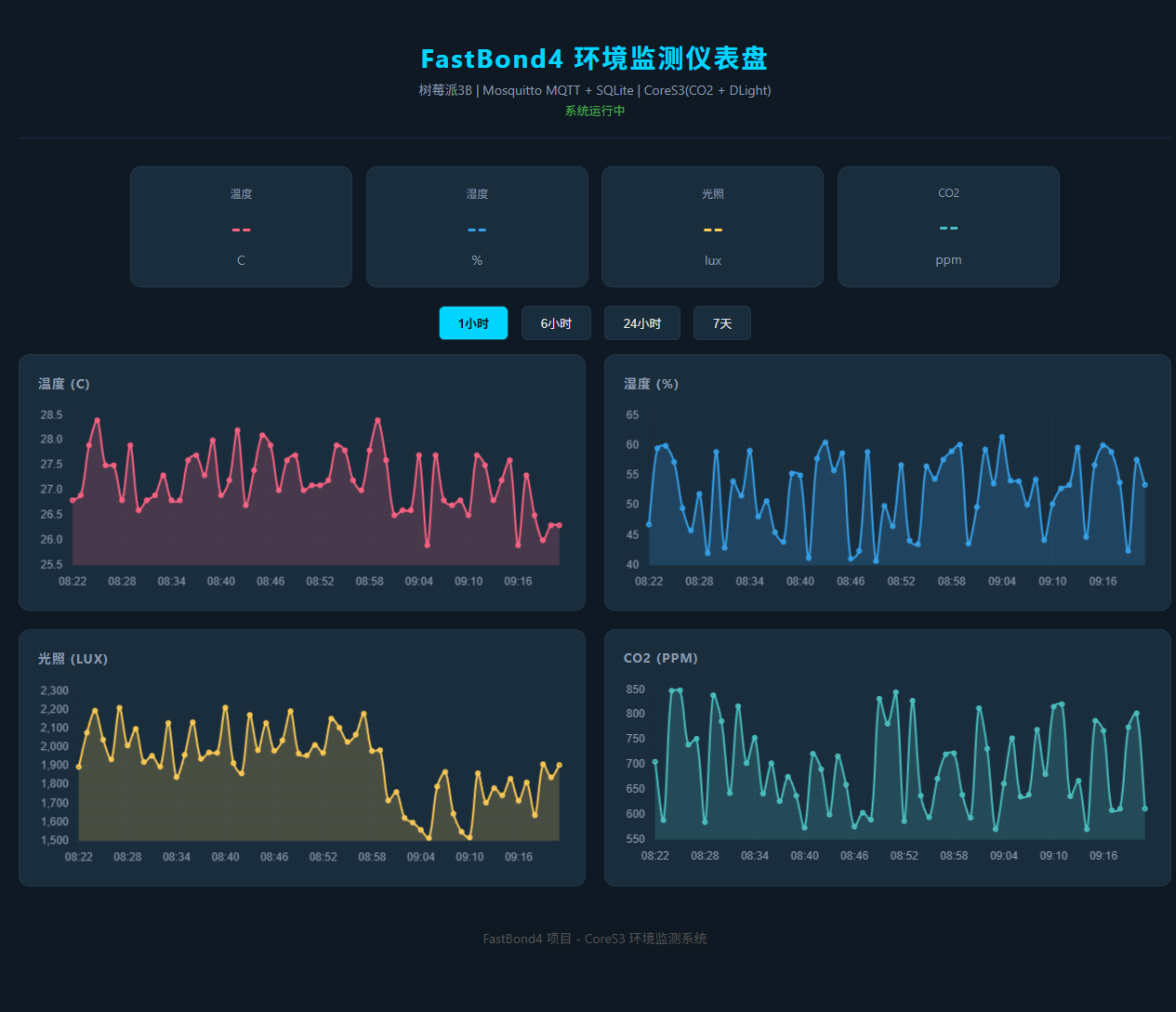

5.3 树莓派 Flask Web可视化仪表盘

5.3.1 SQLite数据库查询

def query_sensor_data(sensor_type, range_hours):
    """从SQLite查询指定时间范围的传感器历史数据

    Args:
        sensor_type: 传感器类型 (temperature/humidity/light/co2)
        range_hours: 查询时间范围（小时）

    Returns:
        dict: {"labels": [时间戳列表], "values": [数值列表]}
    """
    conn = get_db_connection()
    if not conn:
        return None
    try:
        cursor = conn.cursor()
        time_limit = (datetime.now() - timedelta(hours=range_hours))\
            .strftime("%Y-%m-%d %H:%M:%S")
        cursor.execute(
            "SELECT timestamp, value_real FROM sensor_log "
            "WHERE sensor_type=? AND timestamp>=? "
            "ORDER BY timestamp ASC",
            (sensor_type, time_limit))
        rows = cursor.fetchall()
        conn.close()
        if not rows:
            return None
        return {"labels": [r["timestamp"] for r in rows],
                "values": [r["value_real"] for r in rows]}
    except Exception:
        conn.close()
        return None

5.3.2 最新传感器值获取

def get_latest_values():
    """获取各传感器最新值

    Returns:
        dict: {sensor_type: value}
    """
    conn = get_db_connection()
    if not conn:
        return {"temperature": None, "humidity": None,
                "light": None, "co2": None}
    result = {"temperature": None, "humidity": None,
              "light": None, "co2": None}
    try:
        cursor = conn.cursor()
        for stype in ["temperature", "humidity", "light", "co2"]:
            cursor.execute(
                "SELECT value_real FROM sensor_log "
                "WHERE sensor_type=? ORDER BY timestamp DESC LIMIT 1",
                (stype,))
            row = cursor.fetchone()
            if row:
                result[stype] = row["value_real"]
        conn.close()
    except Exception:
        conn.close()
    return result

5.3.3 RESTful API

@app.route("/api/data")
def api_data():
    """API: 返回传感器当前值和历史曲线数据

    请求参数:
        range: 1h | 6h | 24h | 7d (默认: 1h)

    返回:
        JSON: {now: {...}, charts: {...}}
    """
    range_map = {"1h": 1, "6h": 6, "24h": 24, "7d": 168}
    hours = range_map.get(request.args.get("range", "1h"), 1)

    charts = {}
    for stype in ["temperature", "humidity", "light", "co2"]:
        data = query_sensor_data(stype, hours)
        if data:
            charts[stype] = data

    return jsonify({
        "now": get_latest_values(),
        "charts": charts
    })

5.3.4 SQLite数据库表结构

CREATE TABLE IF NOT EXISTS sensor_log (
    id INTEGER PRIMARY KEY AUTOINCREMENT,
    timestamp TEXT NOT NULL,
    sensor_type TEXT NOT NULL,
    value_real REAL,
    value_int INTEGER,
    str_value TEXT,
    level_text TEXT,
    raw_json TEXT
);

5.3.5 Web界面技术栈

六、硬件功能展示图及说明

6.1 显示界面

6.1.1 CoreS3 MQTT环境监测界面 (320x240)

6.1.2 Flask Web仪表盘界面

Flask Web仪表盘界面：

6.2 系统运行日志

树莓派端Web服务器启动日志：

==================================================
  树莓派环境监测Web服务器
  监听: 0.0.0.0:5000
  数据库: env_data.db
==================================================
  请访问: http://<树莓派IP>:5000
==================================================

SQLite数据库存储状态（查询结果）：

总记录数: 5760
各类型分布:
  temperature: 1440
  humidity: 1440
  light: 1440
  co2: 1440
最近5条:
  [TIMESTAMP] temperature: 25.3 C
  [TIMESTAMP] humidity: 58.7 %
  [TIMESTAMP] light: 1250 lux
  [TIMESTAMP] co2: 780 ppm

七、设计中遇到的难题和解决方法

7.1 I2C多设备地址冲突

问题描述：DLight(BH1750, 地址0x23)和SCD40(地址0x62)需要同时挂载在同一I2C总线。

解决方案：

1. 使用PAHUB(U040-B, I2C 0x70)多路复用器
2. 读写前切换对应通道，完成后释放总线

def select_pahub_channel(ch):
    """通过PAHUB切换I2C通道，解决多设备地址冲突"""
    if has_pahub:
        i2c.writeto(ADDR_PAHUB, bytes([1 << ch]))
        time.sleep_ms(10)

7.2 SCD40数据就绪检测与CRC校验

问题描述：SCD40传感器需要等待数据就绪后才能读取，且数据包含CRC校验，读取时序不当会导致数据错误。

解决方案：

1. 查询数据就绪寄存器后再读取
2. 实现CRC8校验算法验证数据完整性
3. 读取失败时返回上次缓存值

def scd40_read_with_crc(num_words):
    """读取SCD40数据并验证CRC8校验"""
    data = i2c.readfrom(ADDR_SCD40, num_words * 3)
    results = []
    for i in range(num_words):
        hi = data[i * 3]
        lo = data[i * 3 + 1]
        crc = data[i * 3 + 2]
        if crc8_scd40(bytes([hi, lo])) != crc:
            raise ValueError("SCD40 CRC mismatch at word {}".format(i))
        results.append((hi << 8) | lo)
    return results

7.3 MQTT连接稳定性

问题描述：CoreS3通过WiFi连接MQTT Broker，网络波动可能导致连接断开，影响数据上报。

解决方案：

1. 每次上报前检查WiFi和MQTT连接状态
2. 断线时自动重连
3. 使用keepalive机制维持长连接

def loop():
    """主循环中检查连接状态并自动恢复"""
    if now - last_publish_time >= MQTT_CONFIG["publish_interval"] * 1000:
        if not wifi_ok:
            connect_wifi()          # WiFi自动重连
        if wifi_ok and not mqtt_connected:
            connect_mqtt()          # MQTT自动重连
        if mqtt_connected:
            publish_data(light_val, co2_val, temp, hum)

7.4 SQLite数据写入与Web查询并发

问题描述：MQTT数据订阅写入线程和Flask Web查询线程同时访问SQLite数据库，可能导致写入冲突。

解决方案：

1. 每个数据库操作创建独立连接，用后即关闭
2. 使用短连接模式，避免长连接资源占用

def get_db_connection():
    """每次查询创建独立数据库连接，避免并发冲突"""
    if not os.path.exists(DB_PATH):
        return None
    conn = sqlite3.connect(DB_PATH)
    conn.row_factory = sqlite3.Row
    return conn

7.5 传感器I2C备用读取方案

问题描述：部分M5Stack固件版本可能不包含DLightUnit或CO2Unit的UIFlow库，导致传感器初始化失败。

解决方案：

1. 优先使用UIFlow官方Unit类
2. 如果Unit类不可用，自动降级为裸I2C通信
3. 通过fallback标志位记录当前工作模式

def setup():
    """自动检测Unit库可用性，动态选择读取方案"""
    DLightUnit_cls = getattr(unit, 'DLightUnit', None)
    CO2Unit_cls = getattr(unit, 'CO2Unit', None)

    if DLightUnit_cls is not None:
        dlight = DLightUnit_cls(i2c)
    else:
        using_fallback_dlight = True
        # 裸I2C读取BH1750

    if CO2Unit_cls is not None:
        co2 = CO2Unit_cls(i2c)
    else:
        using_fallback_co2 = True
        # 裸I2C读取SCD40

7.6 屏幕显示闪烁

问题描述：CoreS3 LCD屏幕每200ms全屏清空重绘，导致显示闪烁。

解决方案：

1. Label对象预创建于setup()，运行中仅用setText()增量更新
2. 条状图区域局部擦除，避免全屏重绘
3. 仅在初始化时调用一次fillScreen

def draw_screen(light_val, level_name, level_color, co2_val, temp, hum, count, mqtt_ok):
    """增量更新屏幕显示，避免全屏清空导致闪烁"""
    label_light.setText("Light: {} lux".format(light_val))
    label_level.setText(level_name)
    label_level.setColor(level_color)

    # 仅擦除条状图区域，而非全屏
    M5.Lcd.fillRect(10, 58, 300, 10, COLOR_BLACK)
    bar_w = min(int(light_val / 10000.0 * 300), 300)
    if bar_w > 0:
        M5.Lcd.fillRect(10, 58, bar_w, 10, level_color)
    M5.Lcd.drawRect(10, 58, 300, 10, COLOR_CYAN)

八、心得体会

8.1 项目收获

1. 物联网全栈开发：从传感器数据采集（I2C/GPIO）、无线传输（MQTT）、数据存储（SQLite）到前端可视化（Chart.js）的完整链路实践
2. 多传感器管理：掌握了通过PAHUB I2C多路复用器管理多个I2C设备的技巧，解决了地址冲突问题
3. 嵌入式开发：深入理解M5Stack CoreS3的UIFlow2开发环境、I2C通信协议和异常处理机制
4. 数据可视化：掌握Chart.js实时数据曲线图的前端开发技术，实现多时间范围切换
5. SCD40传感器协议：理解光声传感技术原理，掌握CRC8校验算法实现

8.2 技术亮点

1. 多传感器融合：单I2C总线通过PAHUB管理DLight和SCD40两个传感器
2. 自动传感器降级：动态检测Unit库可用性，自动切换裸I2C通信
3. CRC数据校验：SCD40数据读取实现CRC8校验，确保数据完整性
4. Web实时仪表盘：Flask + Chart.js实现响应式实时数据可视化，支持多时间范围切换
5. 增量屏幕刷新：Label预创建 + setText增量更新，消除LCD显示闪烁
6. 稳定MQTT连接：自动重连机制+keepalive，保证数据上报可靠性

8.3 改进建议

1. Web界面增强：增加历史数据导出(CSV/Excel)、报警阈值配置、数据统计功能
2. 多设备支持：扩展支持更多MQTT传感器终端，实现多节点数据融合
3. 数据加密：MQTT启用TLS/SSL加密传输，提高数据安全性
4. 告警推送：CO2浓度超标或温度异常时，通过MQTT推送告警消息
5. OTA升级：支持通过MQTT远程固件升级
6. 移动端适配：优化Web界面在手机浏览器上的显示效果
7. 断网缓存：CoreS3端实现WiFi断线时本地缓存数据，恢复后批量上报
8. 低功耗模式：实现CoreS3深度休眠，延长电池续航

创意方向关联

本项目的技术创新为以下创意方向提供了新的思路：

1. 人工智能在嵌入式系统中的应用

本项目的传感器数据采集和处理技术为AI应用提供了基础：

• 异常检测：CO2/温度/光照数据的时序分析可用于室内环境异常预警
• 预测分析：基于历史数据预测室内环境变化趋势
• 智能调控：结合AI算法自动控制通风、照明等设备

2. 楼宇自动化

环境监测是楼宇自动化的核心组件：

• 室内空气质量监测：实时监测CO2浓度，指导新风系统运行
• 光照管理：根据环境光照自动调节窗帘和照明
• 能耗优化：基于环境数据优化空调和照明能耗

3. 无线 / WiFi-7

项目基于MQTT物联网标准协议：

• MQTT物联网标准协议：易于扩展到5G/WiFi-7物联网终端
• 多终端组网：支持多个CoreS3终端同时上报，实现多节点环境监测网络

技术迁移价值

本项目开发的技术方案可迁移到：

• 智能农业：大棚环境监测（温度、湿度、光照、CO2）
• 仓储管理：仓库环境监控
• 数据中心：机房环境监测
• 智能家居：室内环境质量监测与控制

致谢

感谢 DigiKey 和 电子森林 提供的FastBond4活动支持，本次活动链接：https://www.eetree.cn/page/digikey-fastbond
