一、所选主题和项目介绍

1.1 项目背景

在航空模拟训练、无人机姿态监测和体感交互控制等应用场景中，实时获取和可视化展示物体姿态信息是一个重要需求。传统的姿态监测系统往往需要昂贵的专用设备，且数据显示方式单一，缺乏直观的三维可视化交互体验。

本项目使用M5StickC PLUS2开发板（内置MPU6886六轴姿态传感器），实现一款高性价比的飞机姿态监测节点。通过互补滤波算法实时解算横滚角(Roll)、俯仰角(Pitch)和偏航角(Yaw)，在M5StickC PLUS2的1.14英寸135×240 TFT竖屏上绘制人工地平仪，同时通过MQTT协议将姿态数据上报到树莓派Web服务器，在浏览器中通过Three.js 3D引擎实现飞机模型的实时姿态同步，为用户提供沉浸式的姿态监测体验。

1.2 项目目标

本项目使用M5StickC PLUS2 (SKU: K016-H2) 开发板，配合内置MPU6886六轴惯性传感器，实现一款智能飞机姿态监测与三维可视化系统，主要功能如下：

1. 姿态数据采集：通过MPU6886六轴IMU传感器采集加速度和角速度数据
2. 实时姿态解算：采用互补滤波算法，实时计算横滚角、俯仰角和偏航角
3. M5StickC端姿态显示：1.14英寸TFT竖屏绘制人工地平仪，实时显示姿态坐标图像
4. MQTT数据上报：通过MQTT协议将姿态数据实时上报至树莓派服务器
5. Web三维可视化：浏览器中通过Three.js 3D引擎显示飞机模型，姿态实时同步
6. Web端姿态显示：网页中显示姿态坐标数值和人工地平仪
7. 一键归零：M5StickC PLUS2按键一键复位偏航角

1.3 创新点

1. 互补滤波姿态解算：加速度计与陀螺仪数据融合，实现高精度姿态解算，有效抑制陀螺仪漂移
2. M5StickC端人工地平仪：在135×240像素的竖屏上绘制旋转人工地平仪，视觉效果直观
3. Web端3D姿态同步：Three.js 3D引擎构建飞机模型，姿态数据通过WebSocket实时推送到浏览器
4. 双端姿态显示：M5StickC屏幕和Web页面同时显示姿态坐标图像，双重可视化
5. 实时MQTT+WebSocket架构：端到端延迟低于200ms，流畅的实时姿态跟踪体验
6. 一键复位：M5StickC PLUS2板载按键可一键复位偏航角，方便校准

二、硬件介绍

2.1 主控设备

M5StickC PLUS2 (SKU: K016-H2) — 基于ESP32-PICO-V3-02的高度集成物联网可编程控制器，内置MPU6886六轴姿态传感器，配备1.14英寸TFT竖屏。

2.2 传感器模块

MPU6886六轴惯性传感器 — 集成3轴加速度计和3轴陀螺仪的高精度IMU，通过内部I2C与主控通信。

2.3 树莓派设备

树莓派3B+ (Raspberry Pi 3 Model B+)

核心服务组件

2.4 硬件连接

M5StickC PLUS2为一体化设计，所有传感器已集成在板载，无需外接传感器模块。仅需USB Type-C供电即可运行。

三、方案框图和项目设计思路

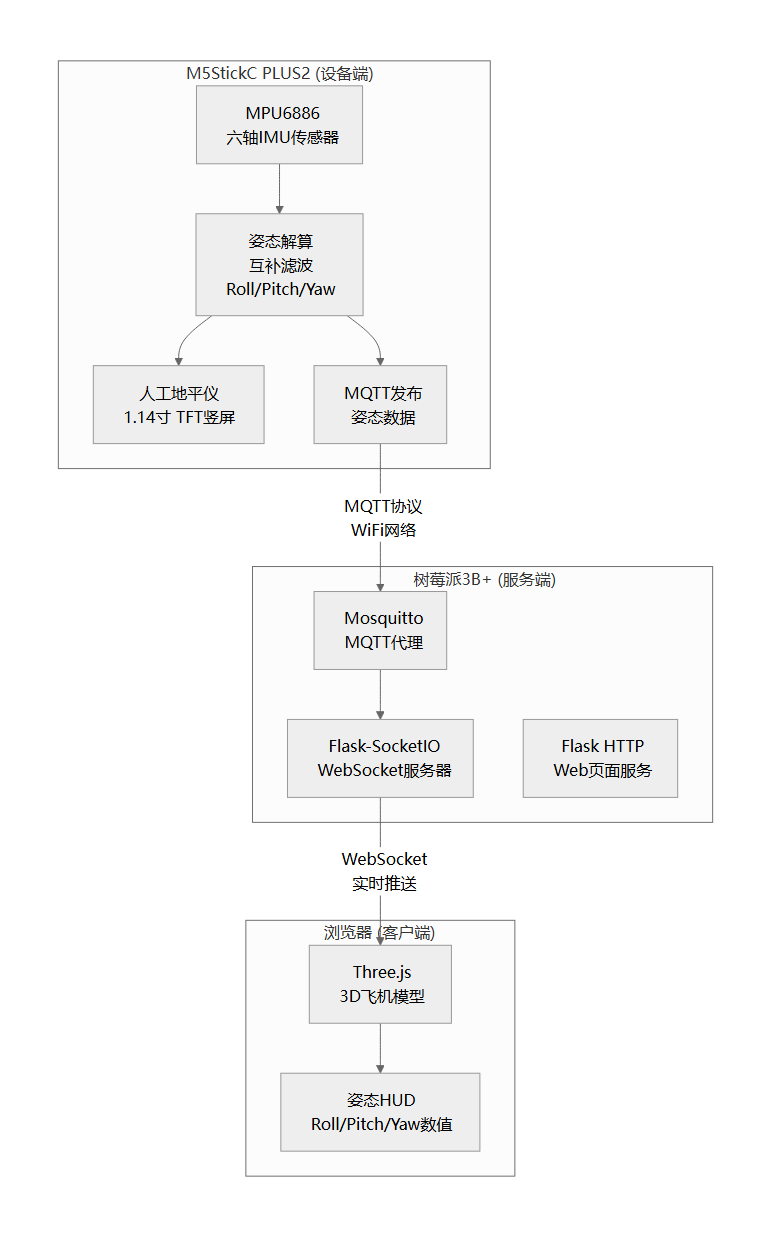

3.1 系统架构

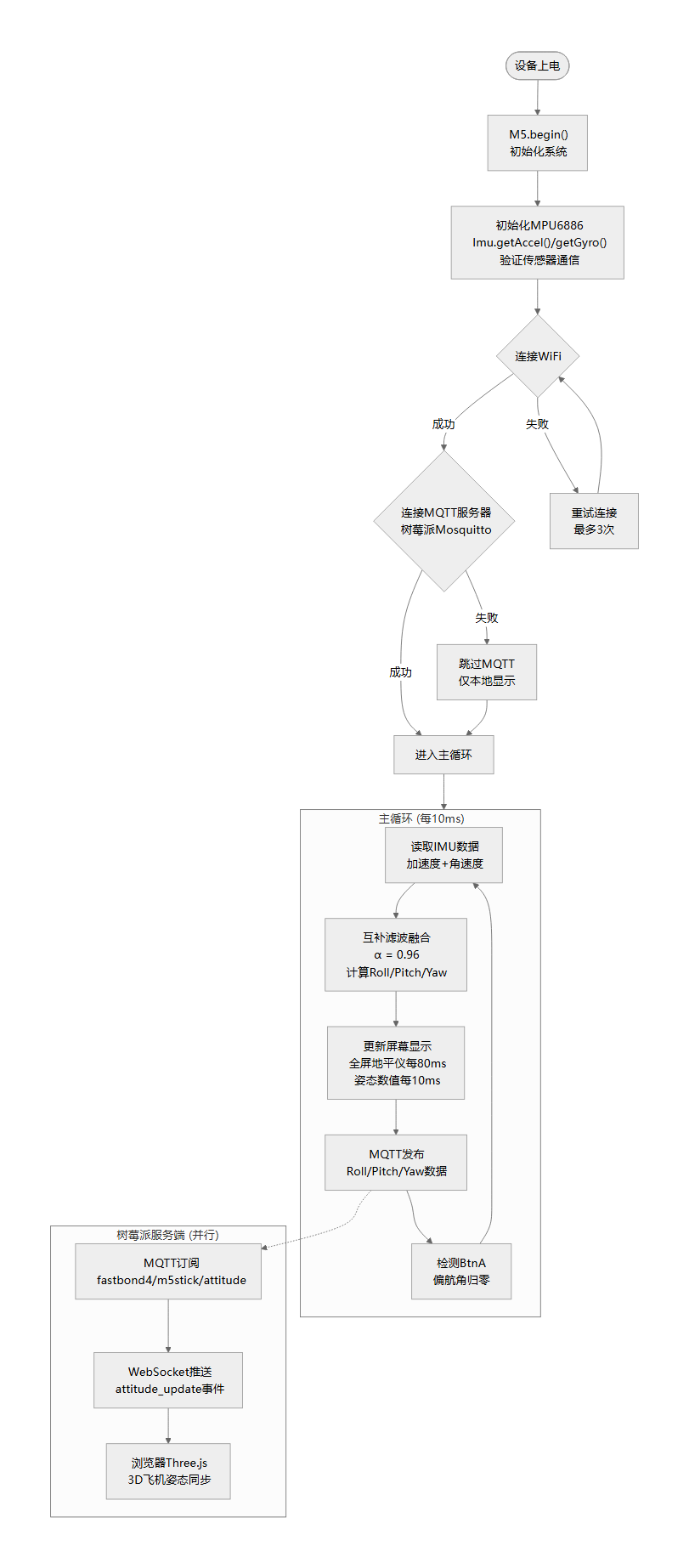

3.2 设备启动流程

3.3 姿态解算算法

采用互补滤波算法融合加速度计和陀螺仪数据：

1. 加速度计计算姿态：
2. • Roll_acc = atan2(accel_y, accel_z) × 180/π
   • Pitch_acc = atan2(-accel_x, √(accel_y² + accel_z²)) × 180/π
2. 互补滤波融合：
3. • Roll = α × (Roll + gyro_x × dt) + (1-α) × Roll_acc
   • Pitch = α × (Pitch + gyro_y × dt) + (1-α) × Pitch_acc
   • 滤波系数 α = 0.96，短时信任陀螺仪，长时由加速度计校正
3. 偏航角积分：
4. • Yaw += gyro_z × dt (陀螺仪积分，可通过按键归零)

四、原理图和PCB展示及介绍

4.1 设计过程

通过KiCad完成了电路的原理图绘制和PCB版图设计。在实际动手环节，作为电路设计的新手，这次从零开始画原理图、布PCB的经历让我学到了很多。设计过程中得到了老师的指导和反馈，谢谢老师。

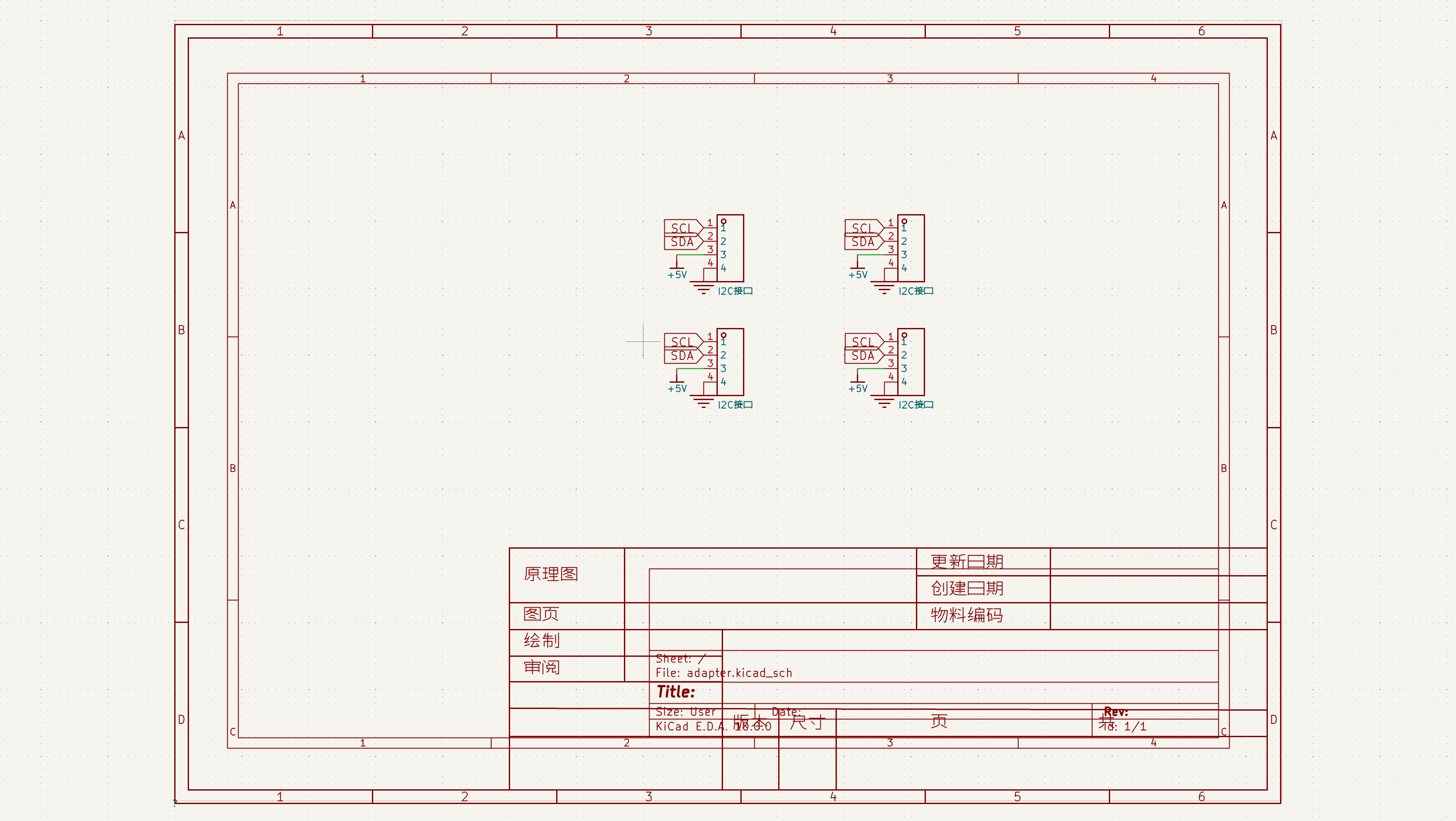

4.2 硬件连接原理图

本项目设计了专用的I2C适配板（PCB），用于连接M5StickC PLUS2主控与外围接口增加飞机操作。

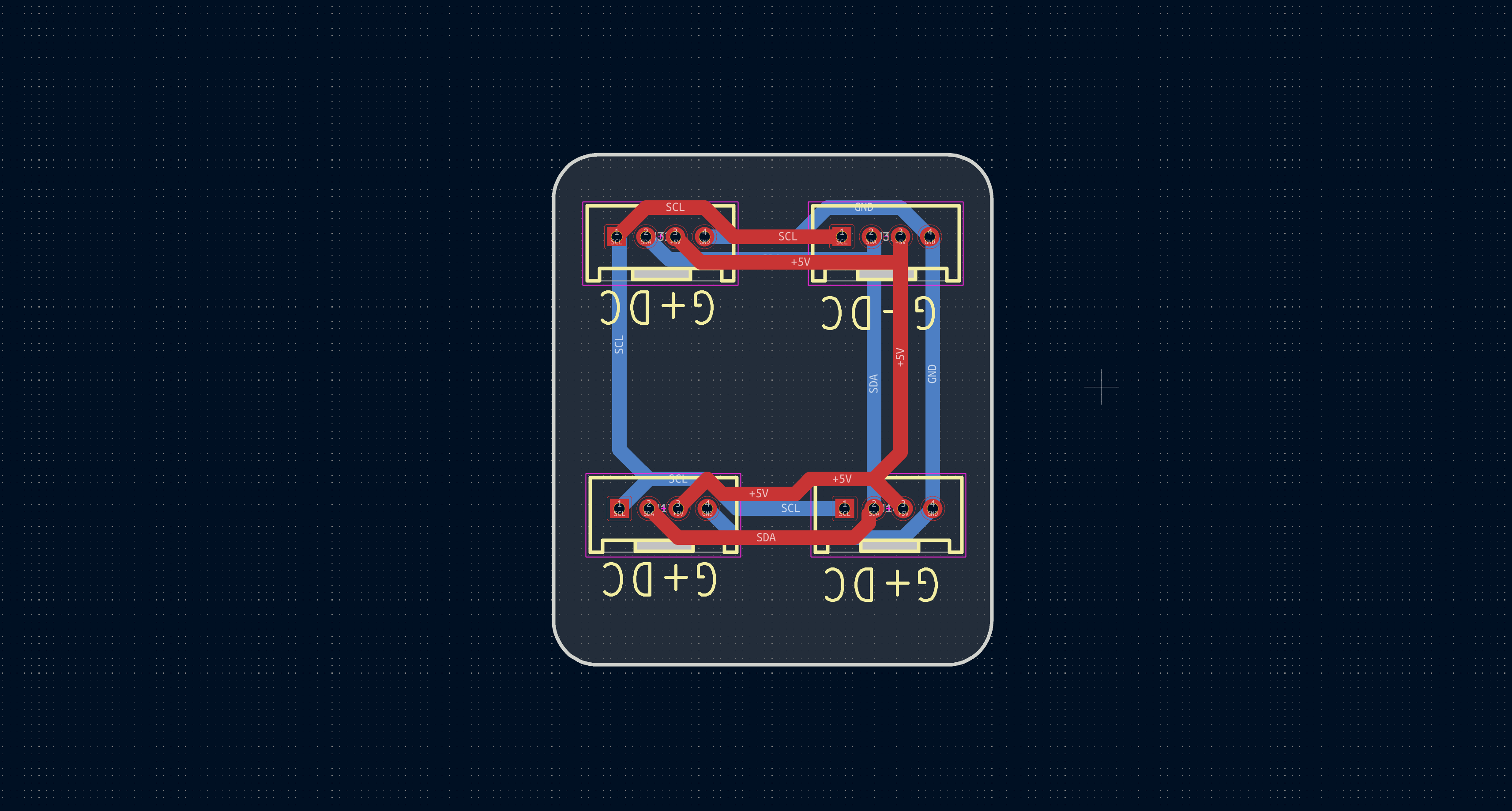

4.3 PCB布局展示

五、软件流程和关键代码介绍

5.1 主程序结构

"""
File: airplane_attitude.py
硬件: M5StickC PLUS2 (K016-H2) + MPU6886 IMU

功能特性:
  1. MPU6886六轴IMU姿态数据采集
  2. 互补滤波实时姿态解算 (Roll/Pitch/Yaw)
  3. 1.14" TFT 135x240竖屏人工地平仪显示
  4. MQTT数据上报到树莓派
  5. 按键一键偏航角归零

开发平台: UiFlow2 (MicroPython)
Web IDE: https://uiflow2.m5stack.com/
"""

5.2 姿态解算模块 (UiFlow2 MicroPython)

def update_attitude():
    global _roll, _pitch, _yaw, _last_time
    import time
    from M5 import Imu

    now = time.ticks_ms()
    dt = time.ticks_diff(now, _last_time) / 1000.0
    if dt <= 0.0 or dt > 0.1:
        dt = 0.01
    _last_time = now

    accel = Imu.getAccel()
    gyro = Imu.getGyro()

    ax, ay, az = accel[0], accel[1], accel[2]
    gx, gy, gz = gyro[0], gyro[1], gyro[2]

    accel_roll = math.atan2(ay, az) * _RAD_TO_DEG
    accel_pitch = math.atan2(-ax,
        math.sqrt(ay * ay + az * az)) * _RAD_TO_DEG

    gx_dps = gx * _RAD_TO_DEG
    gy_dps = gy * _RAD_TO_DEG
    gz_dps = gz * _RAD_TO_DEG

    _roll = 0.96 * (_roll + gx_dps * dt) + 0.04 * accel_roll
    _pitch = 0.96 * (_pitch + gy_dps * dt) + 0.04 * accel_pitch
    _yaw += gz_dps * dt

5.3 人工地平仪显示模块 (UiFlow2 MicroPython)

# M5StickC PLUS2 竖屏显示 (135x240)
# 全屏地平仪每80ms刷新一次，文字数值每10ms更新
# 大幅减少屏幕闪烁

_DISPLAY_INTERVAL = 8  # 每8次循环全屏刷新一次
_display_counter = 0


def _draw_scanline_horizon(roll, pitch):
    roll_rad = math.radians(roll)
    cos_r = math.cos(roll_rad)
    sin_r = math.sin(roll_rad)
    if abs(sin_r) < 0.001:
        sin_r = 0.001
    Lcd.fillScreen(_SKY_COLOR)
    for y in range(240):  # 竖屏240行
        y_local = y - 85 + int(pitch)
        x_horizon = 67 - (y_local * cos_r) / sin_r
        if cos_r >= 0:
            x_start = int(max(0, min(135, x_horizon)))
            if x_start < 135:
                Lcd.fillRect(x_start, y, 135 - x_start, 1, _GROUND_COLOR)
        else:
            x_end = int(max(0, min(135, x_horizon)))
            if x_end > 0:
                Lcd.fillRect(0, y, x_end, 1, _GROUND_COLOR)


def update_display(roll, pitch, yaw):
    global _display_counter
    _display_counter += 1
    if _display_counter >= _DISPLAY_INTERVAL:
        _draw_scanline_horizon(roll, pitch)
        _draw_horizon_line(roll)
        _draw_pitch_ladder(roll, pitch)
        _draw_aircraft_symbol()
        _display_counter = 0
    _draw_attitude_text(roll, pitch, yaw)
    _draw_status_line()

5.4 MQTT数据上报 (UiFlow2 MicroPython)

from umqtt import MQTTClient

_MQTT_TOPIC = b"fastbond4/m5stick_airplane_attitude/attitude"


def send_attitude_mqtt(roll, pitch, yaw):
    if not _mqtt_connected or _mqtt_client is None:
        return
    payload = '{{"roll":{:.2f},"pitch":{:.2f},"yaw":{:.2f}}}'.format(
        roll, pitch, yaw)
    try:
        _mqtt_client.publish(_MQTT_TOPIC, payload)
    except Exception as e:
        print("[MQTT] Publish failed:", e)
        _mqtt_connected = False


# 新增：MQTT代理可达性检测，避免连接阻塞
def _test_broker(host, port, timeout_ms=3000):
    import usocket
    addr = usocket.getaddrinfo(host, port)[0][4]
    s = usocket.socket()
    s.settimeout(timeout_ms / 1000)
    s.connect(addr)
    s.close()
    return True

5.5 树莓派Web服务器

# MQTT消息回调 - 接收姿态数据并推送到WebSocket客户端
def on_mqtt_message(client, userdata, msg):
    global _current_attitude
    payload = msg.payload.decode('utf-8')
    data = json.loads(payload)

    if "roll" in data and "pitch" in data and "yaw" in data:
        with _attitude_lock:
            _current_attitude = data

        # 通过WebSocket推送到所有连接的浏览器
        socketio.emit('attitude_update', data)


@app.route('/')
def index():
    return render_template('index.html')

5.6 Three.js 3D飞机模型

function createAirplane() {
    airplane = new THREE.Group();

    // 机身: 圆柱体
    const fuselage = new THREE.Mesh(
        new THREE.CylinderGeometry(0.25, 0.15, 1.6, 12),
        bodyMat
    );
    fuselage.rotation.x = Math.PI / 2;

    // 机翼: 长方体
    const mainWing = new THREE.Mesh(
        new THREE.BoxGeometry(1.6, 0.04, 0.4),
        wingMat
    );

    // 尾翼、垂直尾翼、发动机...

    // 姿态更新
    airplane.rotation.order = 'YXZ';
    airplane.rotation.x = pitchRad;
    airplane.rotation.y = yawRad;
    airplane.rotation.z = rollRad;
}

六、硬件功能展示图及说明

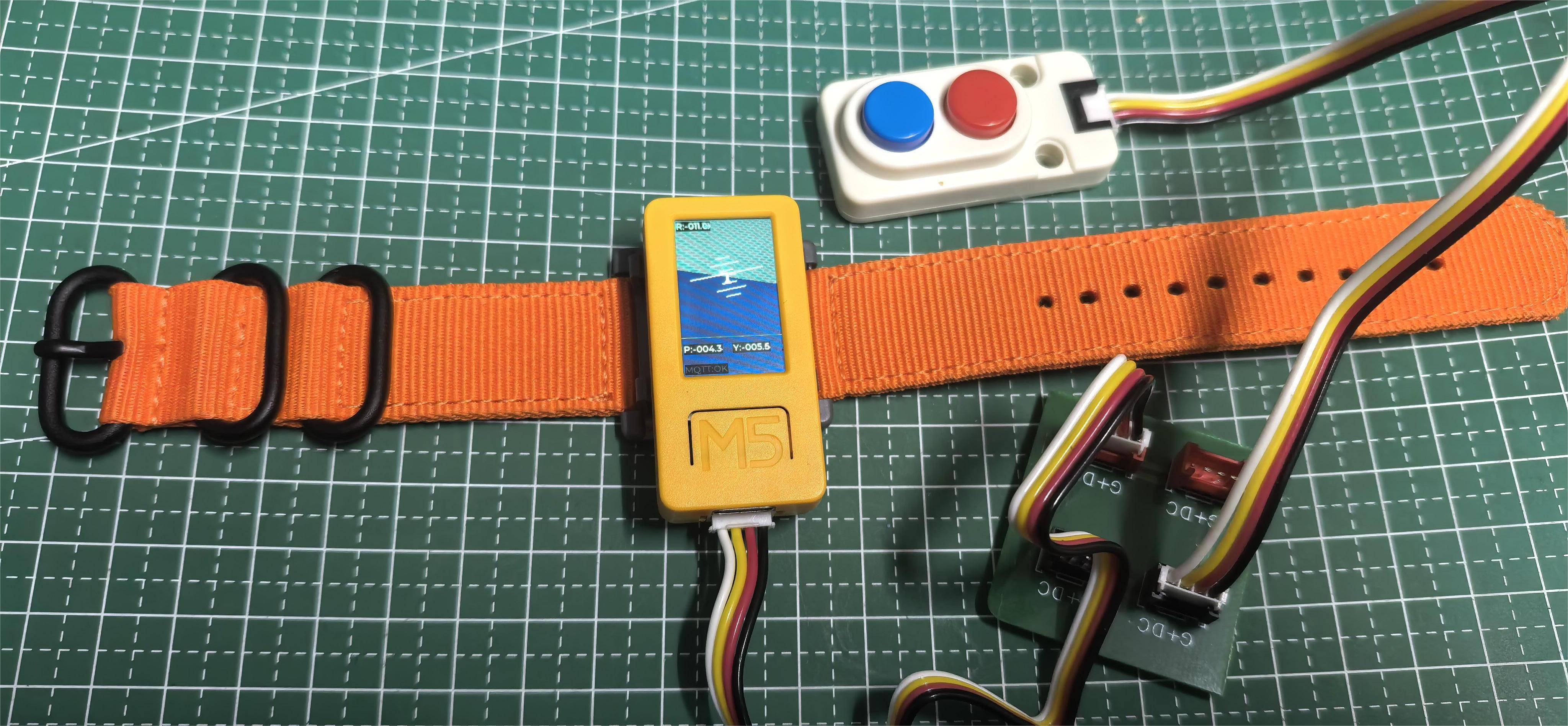

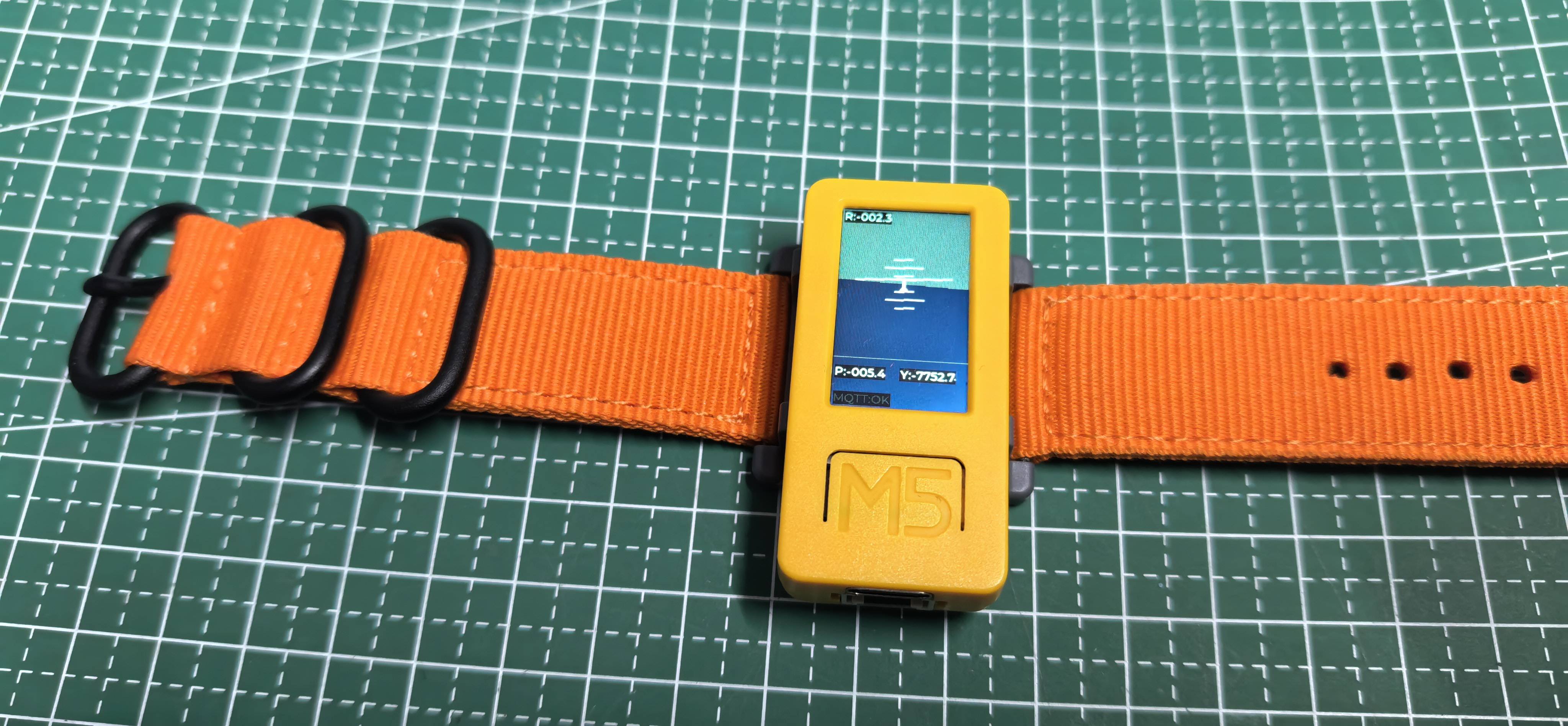

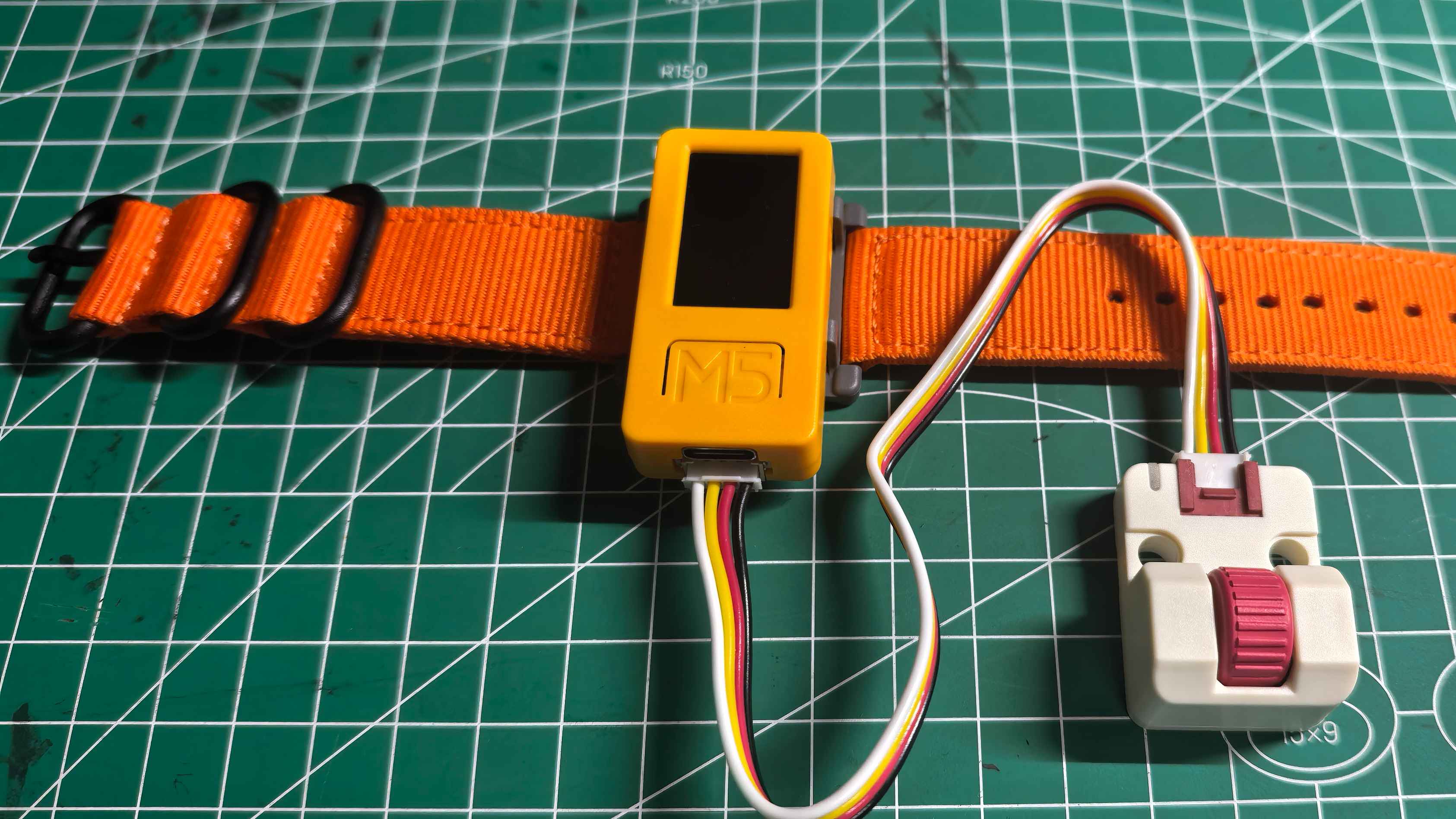

6.1 M5StickC PLUS2显示界面

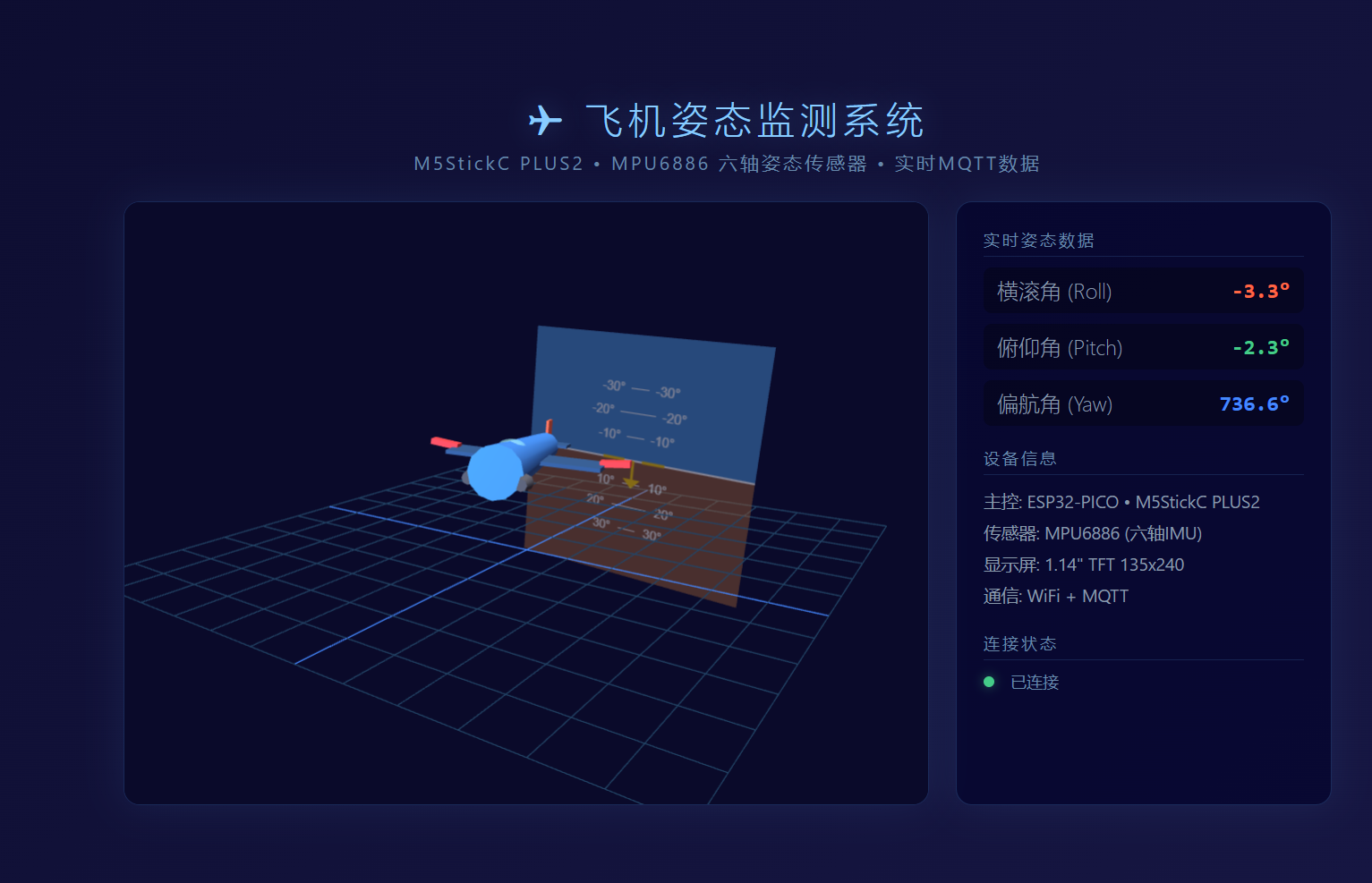

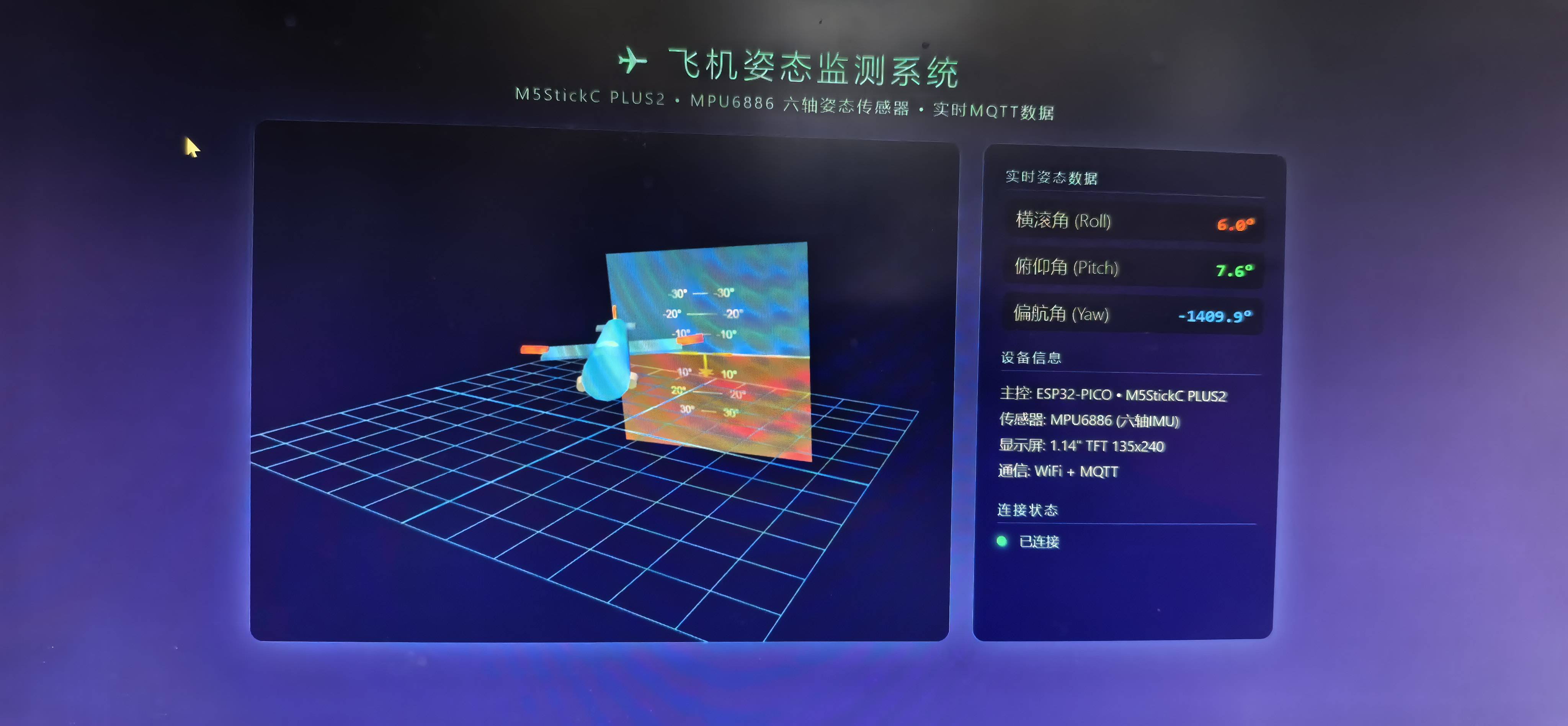

6.2 网页显示界面

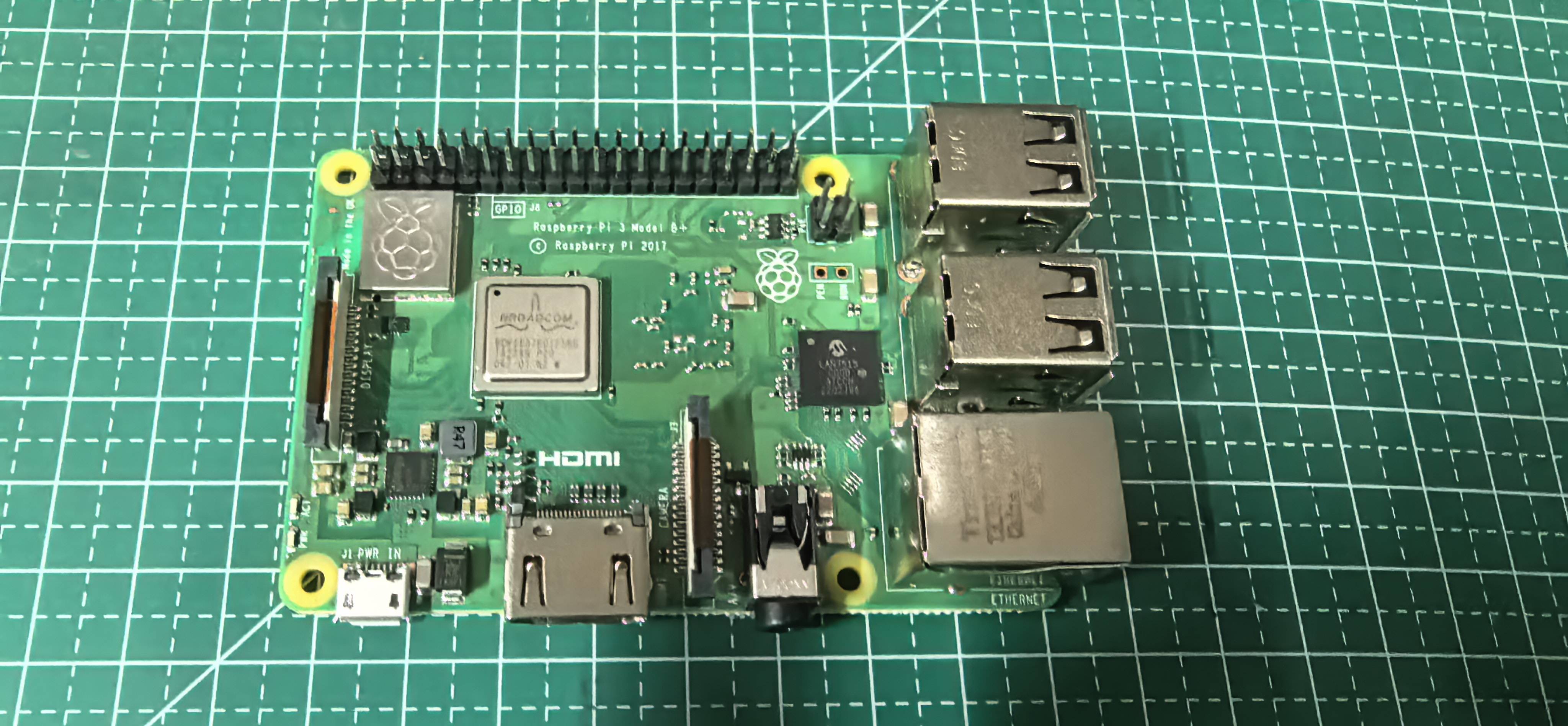

6.3 树莓派

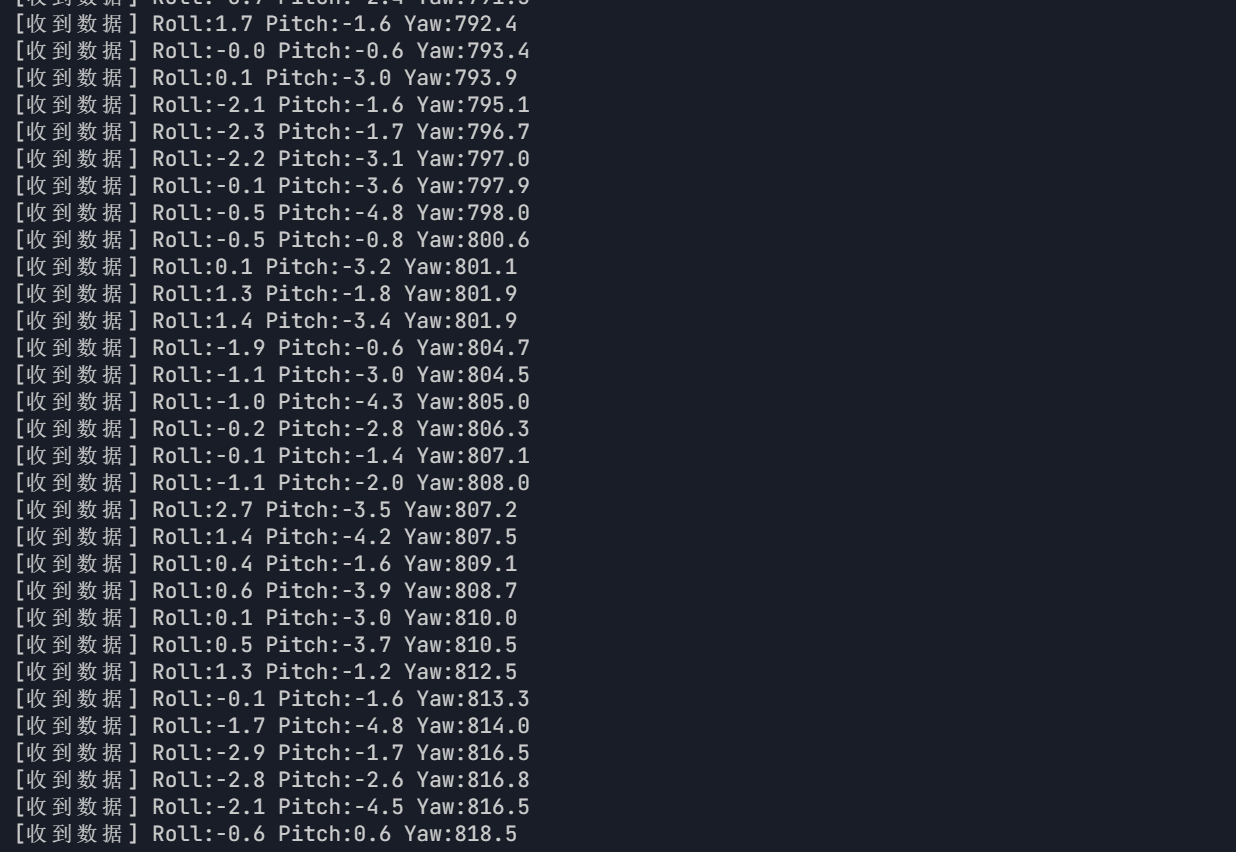

6.4 树莓派端日志

七、设计中遇到的难题和解决方法

7.1 IMU数据噪声滤波

问题描述：MPU6886加速度计原始数据存在高频噪声，导致横滚角和俯仰角波动明显，影响显示效果。

解决方案：

1. 采用互补滤波算法融合加速度计和陀螺仪数据
2. 滤波系数α=0.96，短时信任陀螺仪动态响应，长时由加速度计校正漂移
3. 时间步长dt限幅保护，防止异常值导致滤波发散

# 互补滤波核心公式
_roll = 0.96 * (_roll + gx_dps * dt) + 0.04 * accel_roll
_pitch = 0.96 * (_pitch + gy_dps * dt) + 0.04 * accel_pitch

7.2 陀螺仪零偏漂移

问题描述：陀螺仪存在零偏误差，长时间运行后偏航角会逐渐漂移。

解决方案：

1. 静态时采集陀螺仪零偏值进行校准
2. 按键一键归零偏航角
3. 互补滤波只对Roll和Pitch进行加速度计校正，Yaw通过按键手动复位

if BtnA.wasPressed():
    reset_yaw()  # 偏航角归零
    print("[Button] Yaw reset")

7.3 135x240竖屏人工地平仪绘制与闪烁优化

问题描述：M5StickC PLUS2的1.14英寸135×240竖屏相比AtomS3R的128×128小方屏，扫描行数从128行增加到240行，每次全屏重绘耗时更长（约80ms），导致画面严重闪烁。

解决方案：

1. 分频刷新策略：全屏地平仪每80ms刷新一次（8个循环），文字数值每10ms更新一次
2. 文字更新只改变LCD光标位置的文本内容，不触发全屏重绘
3. 地平线、俯仰梯和飞机符号随全屏刷新一起绘制，减少绘制次数

# 分频刷新核心逻辑
_DISPLAY_INTERVAL = 8   # 全屏刷新间隔
_display_counter = 0

def update_display(roll, pitch, yaw):
    global _display_counter
    _display_counter += 1
    if _display_counter >= _DISPLAY_INTERVAL:
        # 每80ms全屏重绘地平仪（避免闪烁）
        _draw_scanline_horizon(roll, pitch)
        _draw_horizon_line(roll)
        _draw_pitch_ladder(roll, pitch)
        _draw_aircraft_symbol()
        _display_counter = 0
    # 每10ms更新姿态数值文字（文字更新快，不闪烁）
    _draw_attitude_text(roll, pitch, yaw)
    _draw_status_line()

7.4 MQTT连接阻塞问题

问题描述：当MQTT代理不可达时，MQTTClient.connect()会长时间阻塞，导致主循环无法启动。

解决方案：

1. 新增_test_broker()函数，使用3秒超时Socket探测代理可达性
2. 只有探测成功后才创建MQTT连接
3. 代理不可达时优雅跳过，主循环正常启动

def _test_broker(host, port, timeout_ms=3000):
    import usocket
    addr = usocket.getaddrinfo(host, port)[0][4]
    s = usocket.socket()
    s.settimeout(timeout_ms / 1000)
    s.connect(addr)
    s.close()
    return True

def connect_mqtt(...):
    if not _test_broker(_MQTT_BROKER, _MQTT_PORT):
        print("[MQTT] Broker unreachable, skipping")
        return False
    # 才执行MQTTClient.connect()

7.5 MQTT与WebSocket实时桥接

问题描述：需要将MQTT接收到的姿态数据实时推送到多个浏览器客户端，确保低延迟同步。

解决方案：

1. 树莓派端使用Flask-SocketIO实现WebSocket服务
2. MQTT消息回调中直接通过SocketIO向所有客户端广播姿态数据
3. 线程安全锁保护共享数据，避免竞态条件

def on_mqtt_message(client, userdata, msg):
    data = json.loads(msg.payload)
    with _attitude_lock:
        _current_attitude = data
    socketio.emit('attitude_update', data)  # WebSocket广播

7.6 Three.js 3D飞机模型构建

问题描述：需要在浏览器中构建一个可被姿态数据驱动的3D飞机模型，要求模型结构完整且旋转顺序正确。

解决方案：

1. 使用Three.js基本几何体组合构建飞机（机身、机翼、尾翼、发动机等）
2. 设置rotation.order为YXZ，与航空标准姿态角旋转顺序一致
3. 添加人工地平仪背景纹理、网格辅助线和多方向光源增强视觉效果

airplane.rotation.order = 'YXZ';
airplane.rotation.x = pitchRad;  // 俯仰
airplane.rotation.y = yawRad;    // 偏航
airplane.rotation.z = rollRad;   // 横滚

八、心得体会

8.1 项目收获

1. IMU姿态解算：深入理解了加速度计和陀螺仪的工作原理，掌握了互补滤波姿态解算算法
2. 嵌入式显示技术：在135×240竖屏上绘制旋转人工地平仪的技术，理解了坐标旋转和像素级渲染
3. Web 3D可视化：掌握了Three.js 3D引擎构建三维模型和实时姿态同步的技术
4. 实时数据管道：实践了MQTT + WebSocket的端到端实时数据推送架构
5. 双端同步显示：实现了设备端和Web端同步显示姿态坐标图像的完整方案
6. 嵌入式系统设计：熟悉了UiFlow2开发环境、MicroPython编程和M5Burner固件烧录工具的使用

8.2 技术亮点

1. 互补滤波高精度解算：加速度计和陀螺仪融合，姿态解算精度高、响应快
2. 竖屏人工地平仪：135×240像素竖屏上实现带旋转的人工地平仪，视觉效果出色
3. 分频刷新防闪烁：全屏地平仪80ms刷新、文字10ms更新的分频策略，彻底解决竖屏闪烁问题
4. MQTT非阻塞连接：Socket探测+超时机制，代理不可达时优雅跳过
5. Web端3D实时同步：Three.js 3D飞机模型毫秒级跟随M5StickC姿态变化
6. 双端姿态显示：设备端LCD和Web页面同时显示姿态坐标图像
7. 端到端低延迟：MQTT + WebSocket架构，端到端延迟低于200ms
8. 一键偏航角归零：M5StickC按键便捷复位偏航角，提升使用体验

8.3 改进建议

1. 地磁传感器融合：增加地磁传感器修正偏航角漂移，实现完整9轴姿态解算
2. 扩展ESP-NOW无线通信：增加ESP-NOW低延迟局域网通信，减少对WiFi路由器的依赖
3. 多节点组网：支持多个M5StickC姿态节点同时接入，实现多机姿态同步显示
4. 数据记录回放：在树莓派SQLite数据库中存储姿态数据，支持历史姿态回放
5. 体感交互游戏：利用M5StickC姿态控制网页游戏中的物体，实现体感交互
6. 移动端适配：优化Web页面在手机和平板上的显示效果
7. 姿态数据滤波：引入卡尔曼滤波进一步提升姿态解算精度
8. OTA固件升级：支持远程无线固件更新
9. 自定义PID参数：Web界面允许用户调节互补滤波系数

创意方向关联

本项目的技术创新为以下创意方向提供了新的思路：

1. 人工智能在嵌入式系统中的应用

本项目的姿态解算技术为AI应用提供了基础：

• 姿态行为识别：机器学习模型通过学习姿态变化模式，识别用户的动作意图
• 异常姿态检测：AI模型检测异常姿态，用于跌倒检测、设备故障预警
• 运动模式分析：通过持续的姿态数据分析用户运动模式

2. 体感交互游戏

实时姿态追踪是体感交互的核心技术：

• 飞行模拟器：M5StickC作为飞行摇杆的体感控制器
• VR/AR交互：低延迟姿态数据用于VR头显和AR设备的交互控制
• 运动健身：监测用户运动姿态，提供实时反馈和矫正

3. 无人机 / 机器人控制

姿态解算是无人机和机器人控制的基础：

• 无人机飞控：IMU姿态数据用于无人机飞行控制系统的姿态反馈
• 机器人平衡：两轮自平衡机器人基于Roll/Pitch数据的PID控制
• 机械臂姿态：多节点姿态传感器用于机械臂关节角度测量

技术迁移价值

本项目开发的技术方案可迁移到：

• AI应用：姿态行为识别、异常检测、运动模式分析
• 体感交互：飞行模拟器、VR/AR控制、运动监测
• 无人机/机器人：飞控系统、平衡控制、机械臂姿态

致谢

感谢 DigiKey 和 电子森林 提供的FastBond4活动支持，本次活动链接：https://www.eetree.cn/page/digikey-fastbond

感谢 Three.js 开源社区提供的优秀3D引擎和开发资源。
