一、所选主题和项目介绍

1.1 项目背景

在智能监控、远程巡检、直播拍摄等场景中，云台(Pan-Tilt)控制系统是实现摄像头精准定位的核心设备。传统的专业云台系统成本高昂，且控制方式复杂。本项目使用M5Stack CoreS3开发板，配合GRBL Module 13.2步进电机驱动器，实现一款低成本、易操作的双轴云台控制系统，可搭载摄像头和激光笔，广泛应用于安防监控、工业巡检、智能拍摄等领域。

1.2 项目目标

本项目使用M5Stack CoreS3开发板，配合GRBL Module 13.2步进电机驱动器，实现一款二维云台控制系统，主要功能如下：

1. 双轴云台控制：通过GRBL Module驱动两路步进电机，实现水平(Pan 0~180°)和垂直(Tilt 0~90°)双轴控制
2. 按键手动操控：通过CoreS3内置的BtnA/B/C三个按键调节云台角度，按键切换控制模式
3. 预设位置管理：支持4个预设位置的存储和快速定位
4. 激光笔控制：通过GPIO3控制激光笔开关，BtnA长按1秒切换，辅助定位和指示
5. 实时状态显示：320x240屏幕实时显示云台角度、激光状态和预设信息

1.3 创新点

1. GRBL开源固件集成：将GRBL开源运动控制固件集成到M5Stack生态中，实现高性能步进电机控制
2. 按键即控：利用CoreS3三个按键实现直观的云台角度调节，无需外接复杂控制设备
3. 角度-毫米映射算法：建立云台角度与GRBL坐标之间的精准映射模型，简化控制逻辑
4. 多模式切换：支持Pan控制、Tilt控制、Preset选择三种模式一键切换
5. 按键长按复用：BtnA短按切换模式、长按切换激光，实现单一按键的多功能复用
6. 预设快速定位：支持4个预设位置的存储，通过按键选择和触发定位

二、硬件介绍

2.1 主控设备

M5Stack CoreS3

M5Stack CoreS3是一款采用ESP32-S3主控芯片的开发板，搭载320x240 ILI9341 2.0英寸LCD彩色触摸屏，板内集成16MB Flash和8MB PSRAM。设备正面提供三个物理按键(BtnA/BtnC)和1个复位按键(BtnB)，内置AXP2101电源管理芯片，支持USB-C供电和电池管理，丰富的GPIO和I2C接口可用于外设扩展。GRBL Module 13.2可直接堆叠在CoreS3顶部。

2.2 扩展模块

GRBL Module 13.2 (SKU: M035)

GRBL Module 13.2是一款基于ESP32和GRBL开源固件的步进电机驱动模块，支持2轴步进电机控制（可扩展至3轴）。模块堆叠在CoreS3上，通过I2C接口（地址0x70）通信，支持G-Code指令集。模块需要外部DC 9~24V供电，驱动电流可达2A/轴。

2.3 传感器/执行器模块

双轴云台机构

双轴云台采用两个步进电机驱动，实现水平(Pan)和垂直(Tilt)两个自由度的运动控制。平台可搭载摄像头和激光笔，适用于监控、巡检等应用场景。

激光笔

通过CoreS3的GPIO3端口控制，用于辅助定位和指示。使用高电平(1)开启、低电平(0)关闭。

GRBL Module 13.2堆叠在CoreS3上，通过I2C总线通信。激光笔通过GPIO3控制。

接口分配

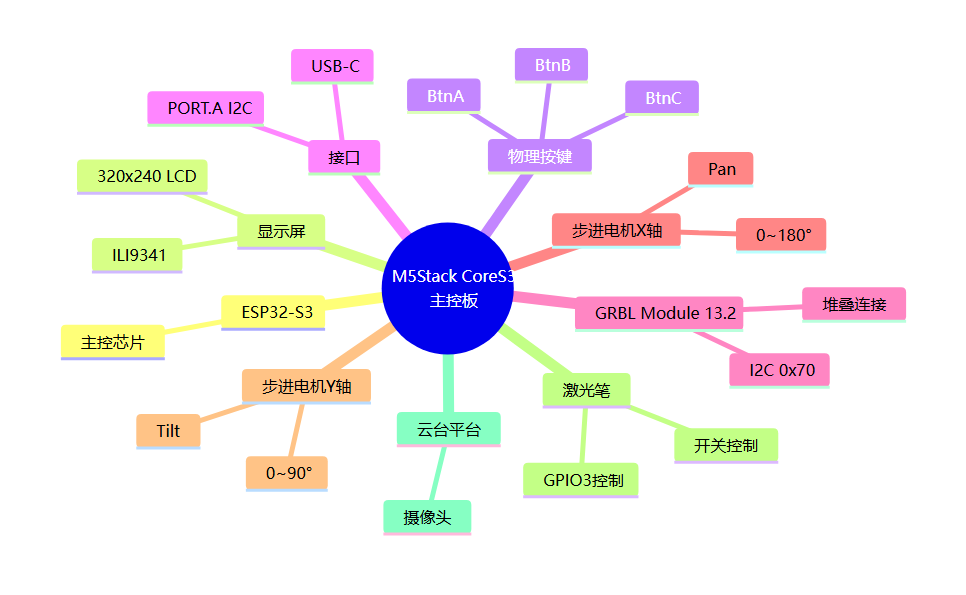

2.4 硬件框图

三、方案框图和项目设计思路

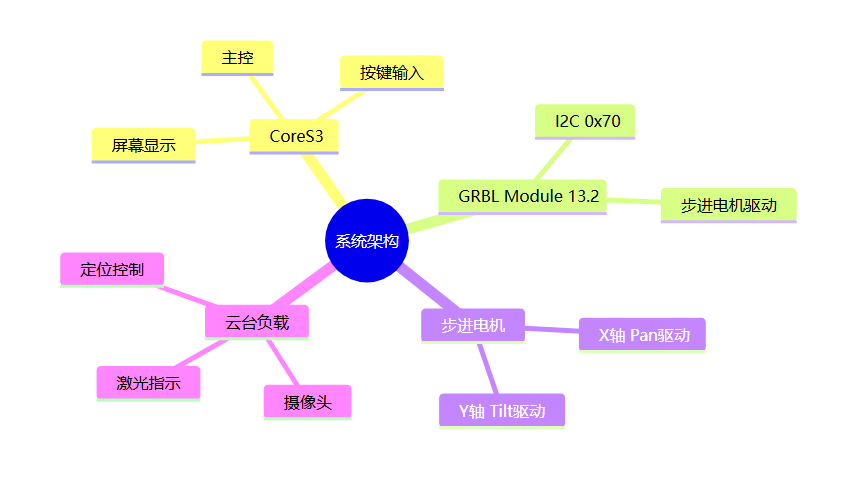

3.1 系统架构

3.2 设备启动流程

3.3 角度-坐标映射算法

云台控制的核心是将角度转换为GRBL步进电机坐标：

Pan:  角度(0~180°) → 坐标(0~200mm)
      公式: mm = angle / 180 * 200

Tilt: 角度(0~90°)  → 坐标(0~100mm)
      公式: mm = angle / 90 * 100

def angle_to_mm(angle, axis_range_mm, angle_max):
    """将角度转换为步进电机位置(毫米)"""
    return angle / angle_max * axis_range_mm

def mm_to_angle(mm, axis_range_mm, angle_max):
    """将步进电机位置(毫米)转换为角度"""
    return mm / axis_range_mm * angle_max

四、原理图和PCB展示及介绍

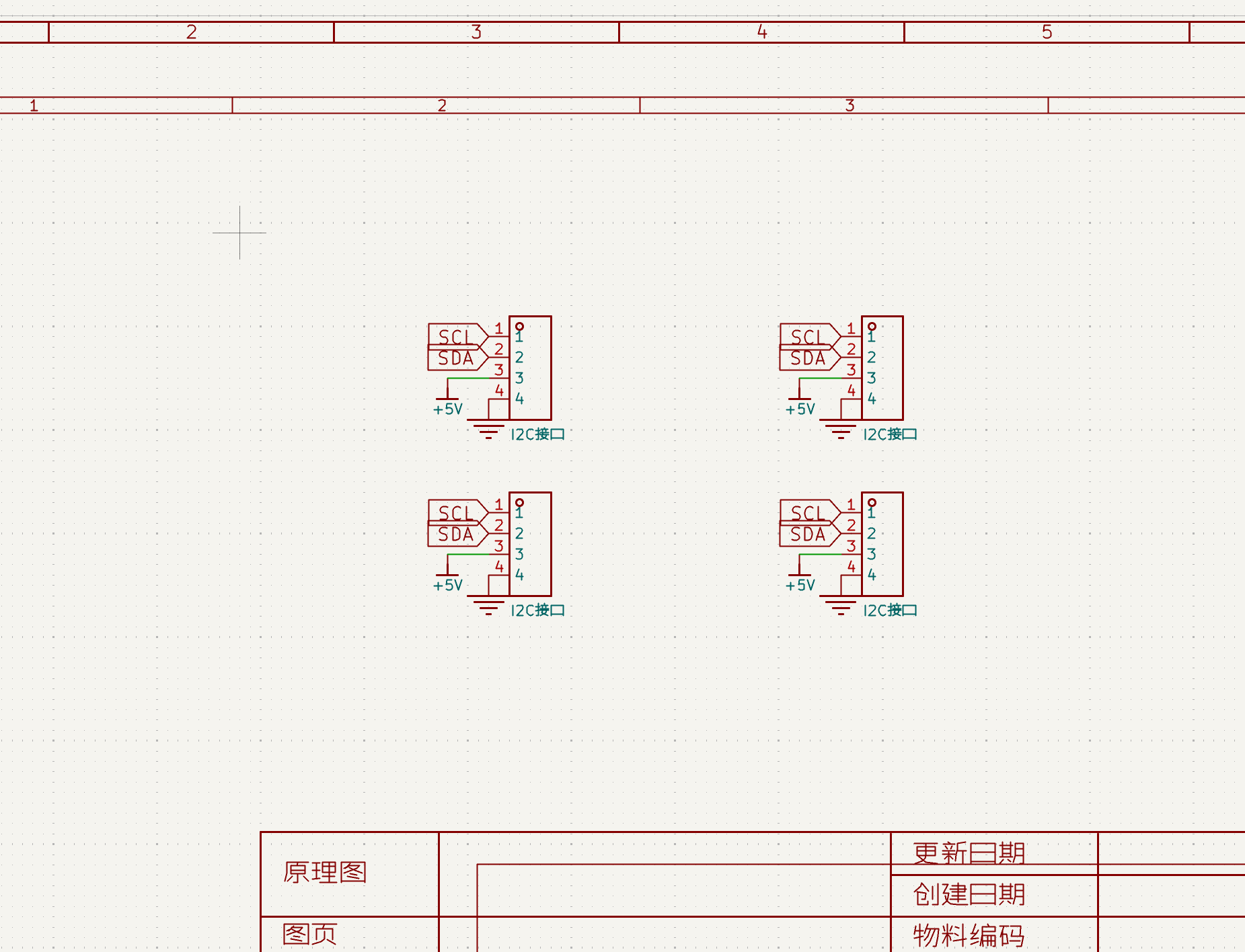

4.1 原理图

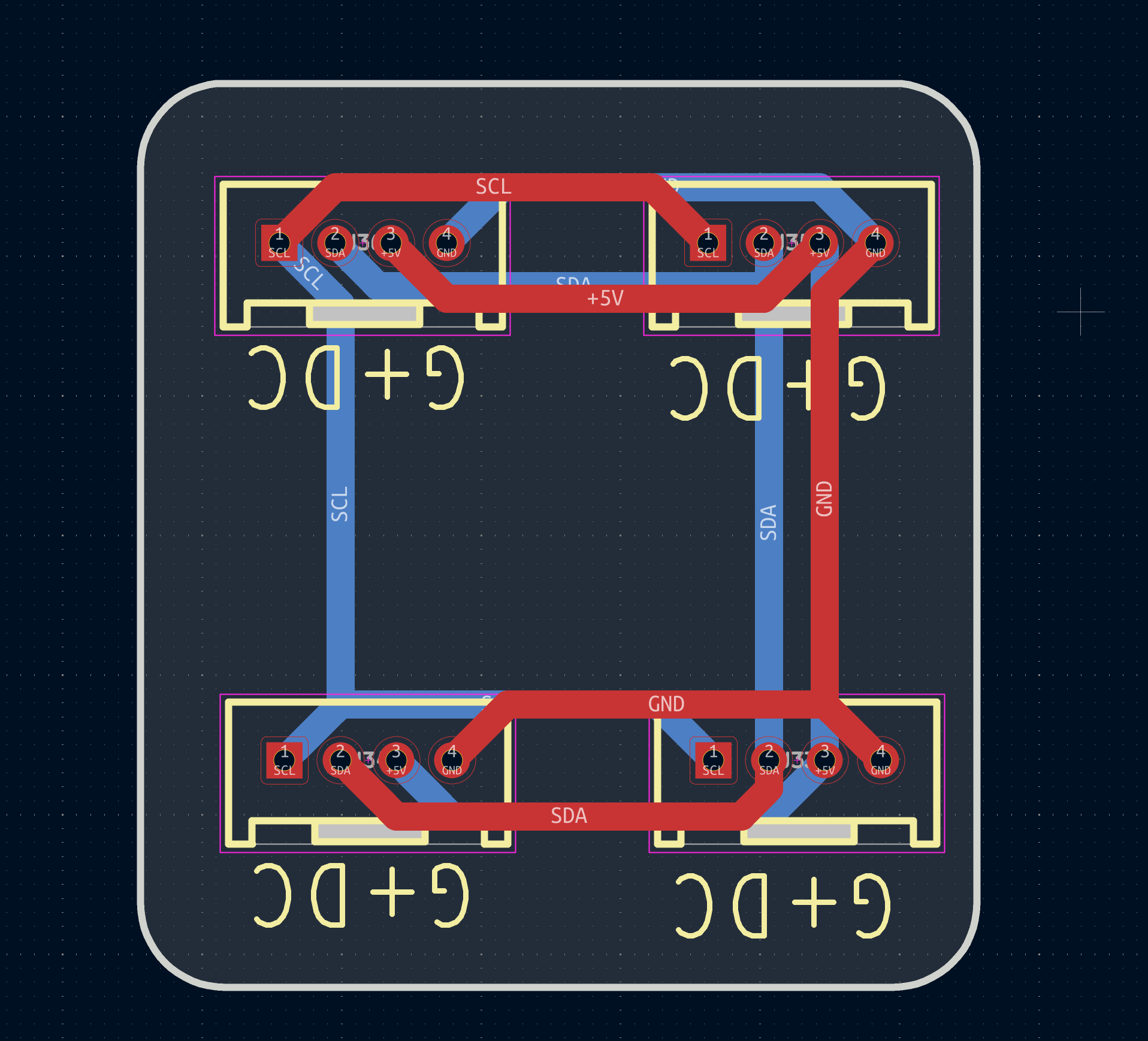

4.2 PCB布局

4.3 设计过程

原理图和PCB均使用KiCad软件进行设计。在实际动手环节，作为电路设计的新手，这次从零开始画原理图、布PCB的经历让我学到了很多。电路设计上采用直通方式，各路I2C信号线直接并联，依靠设备地址区分不同外设，结构简洁可靠。

4.4 硬件连接与实物展示

                   ┌─────────────────┐
                   │                   │
    GRBL堆叠 ──────┤ I2C SDA/SCL      │  I2C总线至GRBL Module
                   │                   │
    激光笔 ────────┤ GPIO3             │  开关控制
                   │                   │
    BtnA ──────────┤ GPIO内置          │  模式切换/激光切换
                   │                   │
    BtnB ──────────┤ GPIO内置          │  角度减少/上一个预设
                   │                   │
    BtnC ──────────┤ GPIO内置          │  角度增加/执行预设
                   │                   │
    GND ───────────┤ GND               │
                   │                   │
    5V ────────────┤ 5V                │
                   │                   │
                   └───────────────────┘
                           │

本项目设计了专用接口转接板，用于连接 CoreS3 主控、GRBL Module 与激光笔模块。转接板通过自定义 PCB 走线将 GPIO3 信号引出至激光笔控制引脚，实现了稳定的电气连接。

五、软件流程和关键代码介绍

5.1 主程序结构

"""
M5Stack CoreS3 - 二维云台控制程序 (PTZ Camera/Laser Control)

功能特性:
  1. 使用GRBL Module 13.2控制双轴步进电机(云台)
  2. CoreS3按键控制云台角度 (BtnA/B/C)
  3. 激光笔开关控制 (BtnA长按切换)
  4. 预设位置快速定位
  5. 实时显示云台角度和状态
"""

5.2 硬件初始化

def init_hardware():
    """初始化硬件设备：GRBL模块、激光笔GPIO"""
    global grbl_0, laser

    try:
        # 初始化GRBL Module (I2C地址: 0x70)
        grbl_0 = GRBLModule(address=0x70)
        grbl_0.init(PAN_STEPS_PER_MM, TILT_STEPS_PER_MM, 400, 500)
        grbl_0.set_mode(GRBLModule.MODE_ABSOLUTE)
        grbl_0.unlock()
        grbl_0.g_code("G92 X0 Y0 Z0")  # 软归零
        grbl_0.wait_idle()

        # 移动到初始位置 (Pan: 90°, Tilt: 45°)
        pan_mm = angle_to_mm(90, PAN_RANGE_MM, PAN_ANGLE_MAX)
        tilt_mm = angle_to_mm(45, TILT_RANGE_MM, TILT_ANGLE_MAX)
        grbl_0.turn(pan_mm, tilt_mm, None, DEFAULT_SPEED)
        grbl_0.wait_idle()
    except Exception as e:
        grbl_0 = None
        return False

    # 初始化激光笔GPIO3
    try:
        laser = Pin(LASER_PIN, Pin.OUT)
        laser.value(LASER_OFF)
    except Exception:
        laser = None

    return True

5.3 云台运动控制

def move_to_angle(pan_angle, tilt_angle):
    """同时移动云台到指定水平/垂直角度"""
    global current_pan, current_tilt

    # 限幅保护
    pan_angle = max(PAN_ANGLE_MIN, min(PAN_ANGLE_MAX, pan_angle))
    tilt_angle = max(TILT_ANGLE_MIN, min(TILT_ANGLE_MAX, tilt_angle))

    current_pan = pan_angle
    current_tilt = tilt_angle

    # 角度转毫米坐标
    pan_mm = angle_to_mm(pan_angle, PAN_RANGE_MM, PAN_ANGLE_MAX)
    tilt_mm = angle_to_mm(tilt_angle, TILT_RANGE_MM, TILT_ANGLE_MAX)

    # 通过GRBL发送移动指令
    grbl_0.turn(pan_mm, tilt_mm, None, DEFAULT_SPEED)

5.4 按键控制

def handle_buttons():
    """处理CoreS3按键输入"""
    global control_mode, selected_preset, btn_a_press_start, btn_a_long_triggered

    # BtnA长按检测(>800ms) → 切换激光笔
    if BtnA.isPressed():
        if btn_a_press_start == 0:
            btn_a_press_start = time.ticks_ms()
            btn_a_long_triggered = False
        elif not btn_a_long_triggered and \
             time.ticks_ms() - btn_a_press_start > BTN_LONG_PRESS_MS:
            toggle_laser()
            btn_a_long_triggered = True

    # BtnA短按释放 → 切换控制模式
    if BtnA.wasReleased():
        if not btn_a_long_triggered:
            control_mode = (control_mode + 1) % 3
        btn_a_press_start = 0
        btn_a_long_triggered = False
        return

    # BtnB: 减少角度 / 上一个预设
    if BtnB.wasPressed():
        if control_mode == 0:              # Pan模式
            new_pan = current_pan - 5
            move_pan(new_pan)
        elif control_mode == 1:            # Tilt模式
            new_tilt = current_tilt - 5
            move_tilt(new_tilt)
        elif control_mode == 2:            # Preset选择模式
            selected_preset = (selected_preset - 1) % 4

    # BtnC: 增加角度 / 执行预设
    if BtnC.wasPressed():
        if control_mode == 0:
            new_pan = current_pan + 5
            move_pan(new_pan)
        elif control_mode == 1:
            new_tilt = current_tilt + 5
            move_tilt(new_tilt)
        elif control_mode == 2:
            go_to_preset(selected_preset)  # 执行预设定位

5.5 预设位置管理

# 预设位置定义
presets = [
    {"name": "Home",  "pan": 90,  "tilt": 45},   # 居中
    {"name": "Left",  "pan": 0,   "tilt": 45},   # 最左
    {"name": "Right", "pan": 180, "tilt": 45},   # 最右
    {"name": "Top",   "pan": 90,  "tilt": 0 },   # 最上
]

def go_to_preset(index):
    """移动到预设位置"""
    if index < 0 or index >= len(presets):
        return
    preset = presets[index]
    move_to_angle(preset["pan"], preset["tilt"])
    grbl_0.wait_idle()

5.6 显示管理

def display_status():
    """显示云台状态界面，适配CoreS3 320x240横向屏幕"""
    Widgets.fillScreen(0x000000)

    # 显示控制模式
    mode_label = MODE_NAMES[control_mode]  # "Pan"/"Tilt"/"Preset"
    Widgets.Label("=== PTZ Control ===", 10, 10, 1.0, ..., Widgets.FONTS.DejaVu12)
    Widgets.Label("Mode: " + mode_label, 10, 35, 1.0, 0xFFFF00, ...)

    # 显示当前角度
    pan_str = "Pan: {:3d} deg".format(int(current_pan))
    tilt_str = "Tilt: {:2d} deg".format(int(current_tilt))

    # 显示激光状态
    laser_str = "Laser: " + ("ON" if laser_on else "OFF")
    laser_color = 0x00FF00 if laser_on else 0xFF0000

    # 显示预设位置列表
    Widgets.Label("Presets:", 10, 130, 1.0, 0xFFFFFF, ...)
    for i, preset in enumerate(presets):
        marker = ">" if i == selected_preset else " "
        color = 0x00FF00 if i == selected_preset else 0xAAAAAA
        text = "{}{}: {} {}deg".format(marker, preset["name"],
               preset["pan"], preset["tilt"])

5.7 紧急停止

def emergency_stop():
    """紧急停止：锁定所有电机、关闭激光"""
    if grbl_0 is not None:
        try:
            grbl_0.lock()
        except Exception:
            pass
    set_laser(False)
    Widgets.fillScreen(0xFF0000)
    Widgets.Label("EMERGENCY STOP", 10, 10, 1.0, 0xFFFFFF, 0xFF0000,
                  Widgets.FONTS.DejaVu18)

5.8 主程序入口

def setup():
    """系统初始化"""
    M5.begin()
    if init_hardware():
        display_status()
    else:
        Widgets.Label("Init Failed!", 10, 120, 1.0, 0xFF0000, ...)

def loop():
    """主循环：更新系统状态、处理按键输入、刷新显示"""
    M5.update()
    handle_buttons()
    display_status()
    time.sleep_ms(50)

if __name__ == '__main__':
    try:
        setup()
        while True:
            loop()
    except (Exception, KeyboardInterrupt) as e:
        emergency_stop()
        print("Error:", e)

六、硬件功能展示及说明

6.1 显示

6.1.1 实物图

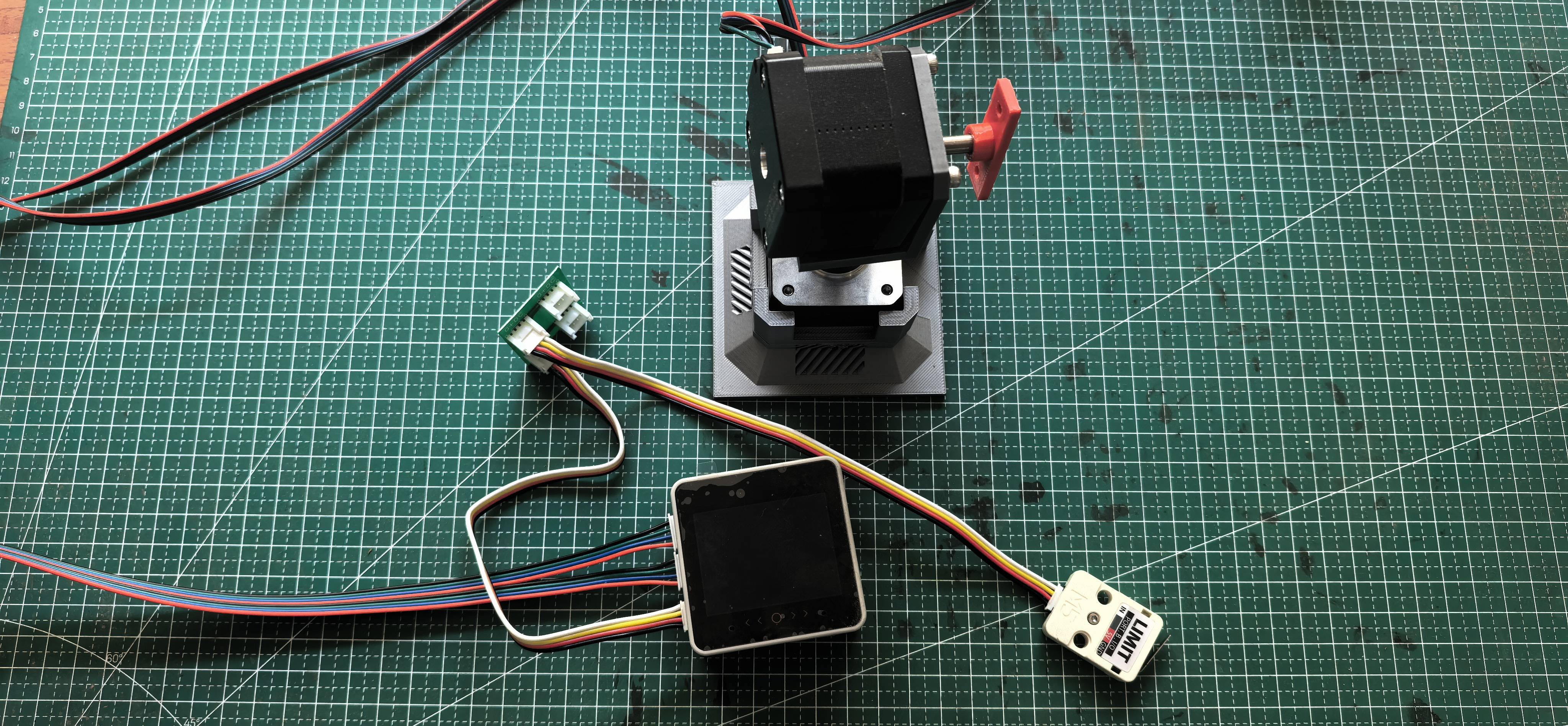

实物展示：

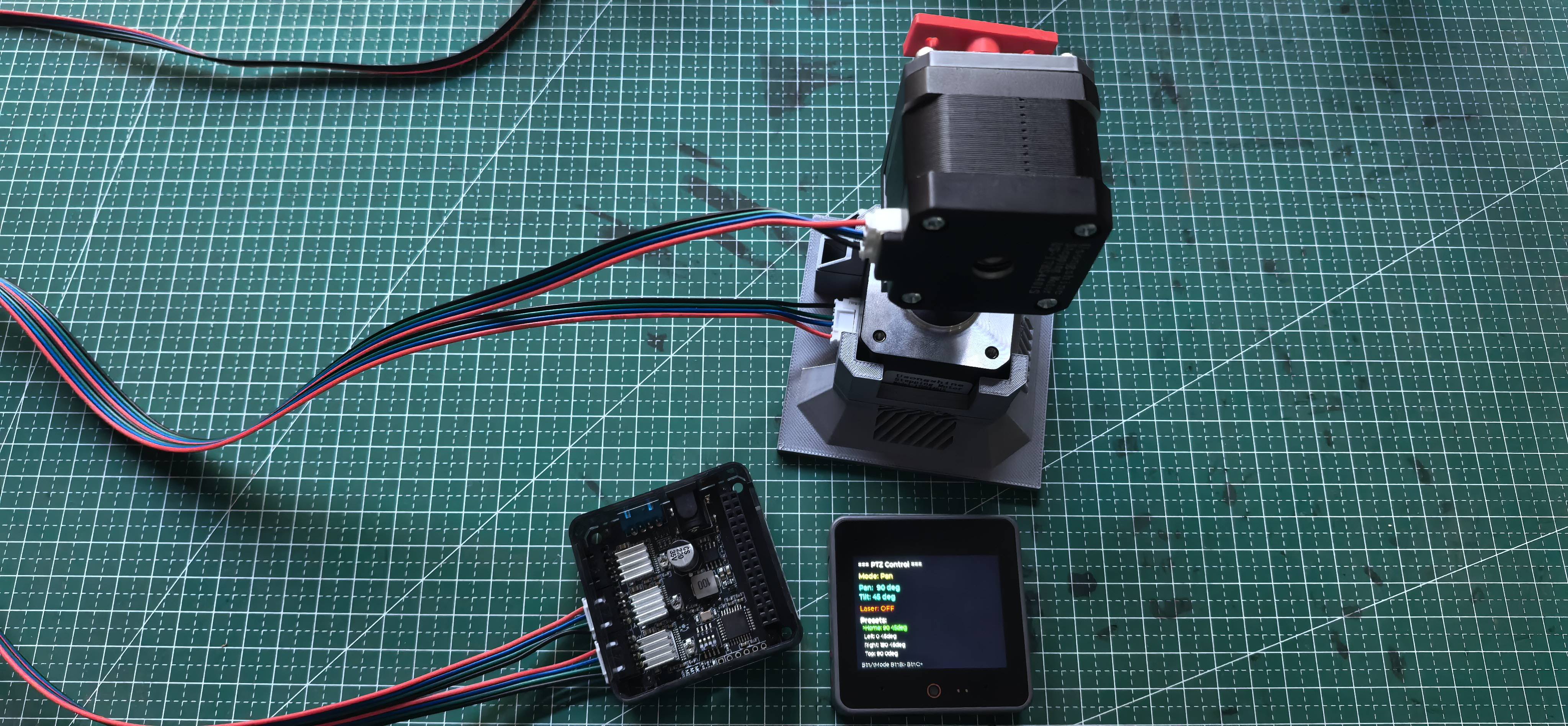

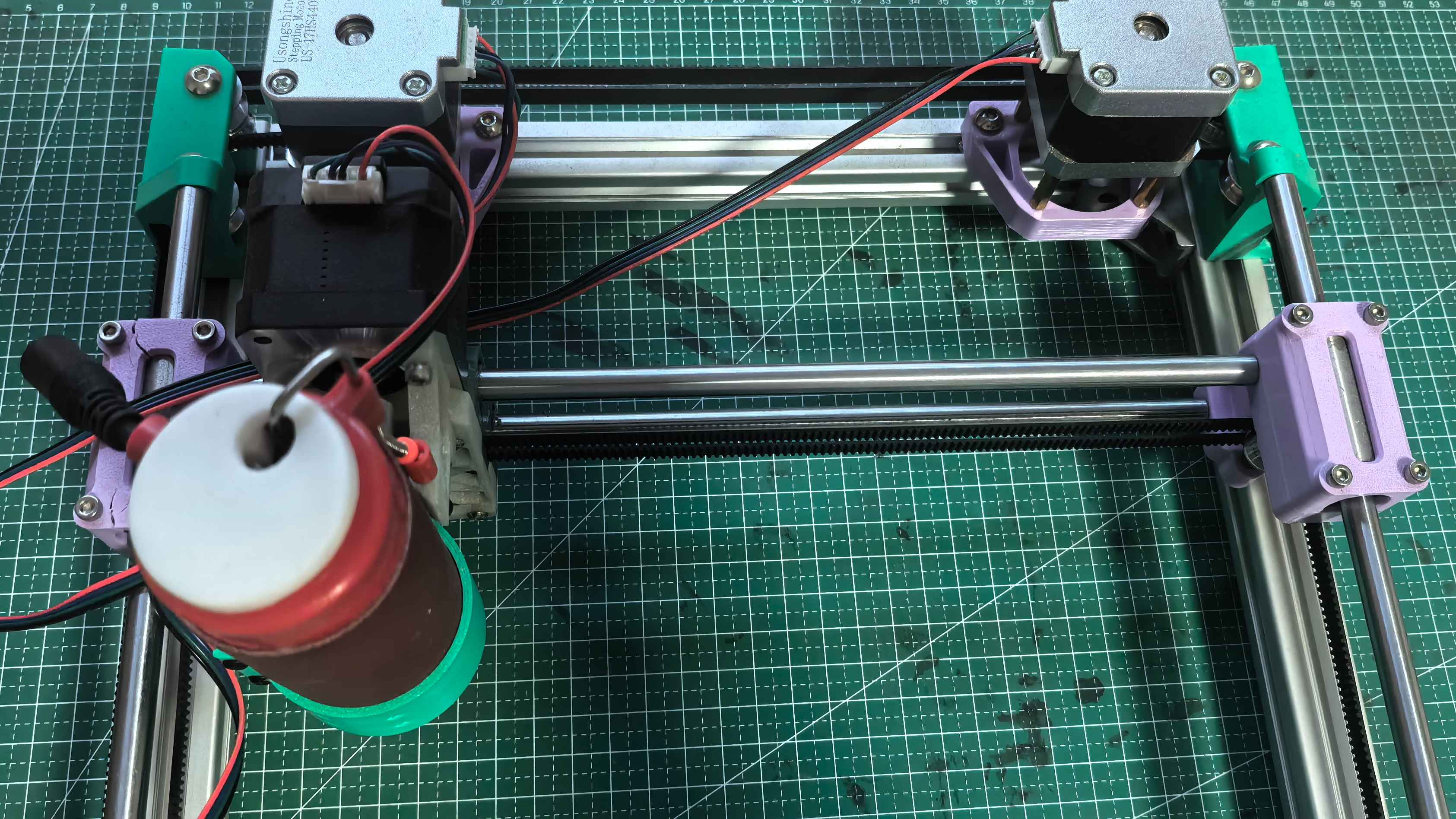

6.1.2 实物图

6.1.3 运行状态（Preset模式，激光开启）

=== PTZ Control ===
Mode: Preset
Pan:  90 deg
Tilt: 45 deg
Laser: ON
Presets:
 Home: 90 45deg
>Left: 0 45deg
 Right: 180 45deg
 Top: 90 0deg
                    操作提示:
          BtnA:切换模式  BtnB:-  BtnC:+

6.2 系统运行日志

==================================================
CoreS3 PTZ Control System v1.0
==================================================
[GRBL] Module init OK (0x70)
[GRBL] Steps/mm: X=80, Y=80, Z=400
[GRBL] Mode: ABSOLUTE
[GRBL] Unlocked
[GRBL] Soft home set (G92 X0 Y0 Z0)
[GRBL] Move to initial: X=100, Y=50
[LASER] GPIO3 init OK
==================================================
[Main] Running...
[PAN] Move to 120 deg (X=133.3mm)
[TILT] Move to 30 deg (Y=33.3mm)
[MODE] Switch to Tilt control
[LASER] ON (BtnA long press)
[PRESET] Go to "Left": Pan=0, Tilt=45
==================================================
[EMERGENCY STOP] All motors locked, laser off
==================================================

七、设计中遇到的难题和解决方法

7.1 GRBL模块I2C通信

问题描述：GRBL Module 13.2使用I2C通信，需要正确配置地址和初始化参数，否则无法正常驱动步进电机。

解决方案：

1. 确认GRBL Module I2C地址为0x70（可通过模块跳线配置为0x71）
2. 按照步进电机参数配置Steps/mm（80步/mm对应常用42步进电机）
3. 先解锁电机再执行移动指令

# GRBL模块初始化
grbl_0 = GRBLModule(address=0x70)
grbl_0.init(80, 80, 400, 500)  # X, Y, Z步/mm
grbl_0.set_mode(GRBLModule.MODE_ABSOLUTE)
grbl_0.unlock()  # 必须先解锁

7.2 无限位开关的归零问题

问题描述：云台机械结构没有安装限位开关，上电后系统不知道当前位置。

解决方案：

1. 使用G92软归零指令，将当前位置设定为坐标系原点
2. 上电后手动将云台移动到机械零点位置
3. 软归零后自动移动到初始工作位置（Pan 90°，Tilt 45°）

# 软归零 - 将当前位置设为原点
grbl_0.g_code("G92 X0 Y0 Z0")

# 移动到初始位置
pan_mm = angle_to_mm(90, 200, 180)    # X=100mm
tilt_mm = angle_to_mm(45, 100, 90)    # Y=50mm
grbl_0.turn(pan_mm, tilt_mm, None, 300)

7.3 角度到毫米坐标的映射

问题描述：用户期望以角度控制云台，但GRBL模块以毫米为单位进行运动控制。

解决方案：

1. 建立角度-毫米的线性映射模型
2. Pan轴：0~180° 映射到 0~200mm
3. Tilt轴：0~90° 映射到 0~100mm
4. 提供双向转换函数

def angle_to_mm(angle, axis_range_mm, angle_max):
    """角度转毫米坐标"""
    return angle / angle_max * axis_range_mm

def mm_to_angle(mm, axis_range_mm, angle_max):
    """毫米坐标转角度"""
    return mm / axis_range_mm * angle_max

7.4 按键长按与短按的区分

问题描述：BtnA需要同时支持短按切换模式和长按切换激光，两种操作需要准确区分。

解决方案：

1. 使用isPressed()持续检测按键按下状态
2. 记录按下起始时间，超过800ms阈值触发长按事件
3. 设置btn_a_long_triggered标志防止长按后再次触发短按
4. 在wasReleased()中检查标志，仅当未触发长按时才执行短按逻辑

# BtnA长按检测
if BtnA.isPressed():
    if btn_a_press_start == 0:
        btn_a_press_start = time.ticks_ms()
        btn_a_long_triggered = False
    elif not btn_a_long_triggered and \
         time.ticks_ms() - btn_a_press_start > BTN_LONG_PRESS_MS:
        toggle_laser()
        btn_a_long_triggered = True

# BtnA释放 - 区分短按和长按
if BtnA.wasReleased():
    if not btn_a_long_triggered:
        control_mode = (control_mode + 1) % 3  # 短按切换模式

7.5 多模式控制的交互设计

问题描述：需要利用3个按键实现Pan调节、Tilt调节、Preset选择和激光控制等多种功能。

解决方案：

1. 通过BtnA短按循环切换三种模式(Pan/Tilt/Preset)
2. 通过BtnA长按切换激光开关（独立于模式）
3. Mode 0 (Pan)：BtnB/BtnC调节水平角度（步进5°）
4. Mode 1 (Tilt)：BtnB/BtnC调节垂直角度（步进5°）
5. Mode 2 (Preset)：BtnB选择预设，BtnC执行定位

BUTTON_STEP = 5  # 每次按键调节5°

# 按键控制映射
BtnA: 短按→切换模式, 长按→切换激光
BtnB: Pan-5° / Tilt-5° / 上一个预设
BtnC: Pan+5° / Tilt+5° / 执行预设

八、心得体会

8.1 项目收获

1. 步进电机控制技术：深入理解了步进电机驱动原理和GRBL开源固件的使用方法
2. 运动控制系统设计：掌握了从按键输入到电机运动的完整控制链路设计
3. 嵌入式开发：熟悉了M5Stack MicroPython开发和GRBL Module的I2C通信协议
4. 用户交互设计：实现了CoreS3按键多模式控制和320x240屏幕显示界面
5. 系统集成：完成了硬件堆叠、I2C通信和GPIO控制的系统集成

8.2 技术亮点

1. GRBL开源集成：将GRBL运动控制固件无缝集成到M5Stack生态
2. 按键复用：通过长按/短按区分实现单键多功能（模式切换+激光控制）
3. 角度-坐标映射：建立精准的云台角度与步进电机坐标的映射模型
4. 预设管理：支持4个预设位置的存储和快速定位
5. 容错设计：各硬件模块独立初始化，单一模块故障不影响整体运行
6. 紧急停止：异常时自动锁定电机并关闭激光，确保安全

8.3 改进建议

1. 远程控制：添加WiFi网络功能，实现Web/APP远程云台控制
2. 自动巡航：实现预设位置的自动轮巡功能
3. 轨迹记忆：记录并回放云台运动轨迹
4. 摄像头集成：添加摄像头实时图像采集和显示功能
5. 限位保护：安装机械限位开关，增加安全保护
6. 速度调节：支持按键组合实时调节运动速度
7. 更多预设：扩展预设数量，支持SD卡存储预设配置
8. OTA升级：支持远程固件更新
9. 激光功率调节：支持激光笔PWM调光

创意方向关联

从本项目的技术探索中，我们可以发现以下创意方向的发展潜力：

1. 人工智能在嵌入式系统中的应用 / 计算机视觉

本项目的云台控制技术为AI视觉应用提供了硬件基础：

• 目标跟踪：结合计算机视觉算法，实现动态目标自动跟踪
• 智能巡检：AI识别异常情况并自动控制云台聚焦目标区域
• 图像识别：云台搭载摄像头进行图像采集，配合AI进行识别分析

2. 楼宇自动化 / 智能安防

云台控制系统是智能安防的核心组件：

• 智能监控：预设巡航路线，实现全方位安防监控
• 访客识别：云台联动门禁系统，自动追踪访客
• 能源管理：结合人员检测，智能调节监控区域照明

3. 机械臂 / 工业自动化

双轴云台控制技术可扩展至更广泛的工业自动化领域：

• 工业机器人：步进电机控制模式可迁移至小型机械臂设计
• 自动化检测：搭载传感器进行工业产品质量检测
• 精准定位：GRBL高精度运动控制在数控领域的应用

技术迁移价值

本项目开发的技术方案可迁移到：

• 人工智能应用：目标跟踪、智能巡检、图像识别平台
• 楼宇自动化：安防监控、访客识别、智能照明
• 机械臂/自动化：工业检测、精准定位、运动控制

致谢

感谢 DigiKey 和 电子森林 提供的FastBond4活动支持，本次活动链接：https://www.eetree.cn/page/digikey-fastbond
