一、所选主题和项目介绍

1.1 项目背景

糖画是中国传统民间艺术，通过熔化的糖液在平板上绘制各种图案。传统糖画制作依赖手工技艺，难以实现复杂图案的精确复制。本项目使用 M5Stack CoreS3 主控堆叠 GRBL Module 13.2 步进电机驱动模块，实现一款糖画3D打印机控制系统，通过精确控制 XY 双轴步进电机，实现糖画图案的自动化绘制。Z 轴在初始化时固定到挤出高度，运行期间保持不动。

1.2 项目目标

本项目使用 M5Stack CoreS3 主控堆叠 GRBL Module 13.2 三轴步进电机驱动模块，实现糖画3D打印机控制系统，主要功能如下：

1. XY轴联动控制：控制 X、Y 两个步进电机，实现平面运动
2. G-code指令支持：支持标准 GRBL G-code 指令集
3. 圆形绘制功能：内置圆形绘制函数，分段直线逼近实现平滑圆弧
4. 状态监控：实时获取电机状态、位置信息
5. 软归零定位：无物理限位开关，使用 G92 设定坐标系原点
6. 紧急停止：支持紧急停止功能，保障设备安全

1.3 创新点

1. I2C通信控制：通过 I2C 总线 (address:0x70) 控制 GRBL 模块，CoreS3 堆叠连接无需额外接线
2. 连续路径规划：利用 GRBL 的环形缓冲区实现 look-ahead 连续运动，绘制平滑流畅
3. 无开关软归零：无限位开关硬件下，使用 G92 实现坐标系设定
4. 缓冲区间歇排空：每 8 段排水一次，防止缓冲区溢出同时保持连续运动
5. 实时状态显示：TFT 屏幕实时显示设备状态和初始化进度

二、硬件介绍

2.1 主控设备

M5Stack CoreS3 (SKU: K128)

M5Stack CoreS3 是 M5Stack 第三代核心控制器，搭载 ESP32-S3 双核 Xtensa LX7 处理器，集成 2.0 寸 LCD 电容触摸屏，配备可堆叠的 PORT.A/C 接口，可通过堆叠方式与 GRBL Module 13.2 连接，无需杜邦线。

核心参数

M5Stack GRBL Module 13.2 (SKU: M035)

Module13.2 GRBL 是 M5Stack 堆叠模块系列中的一款三轴步进电机驱动模块，采用 ATmega328P-AU 控制器搭配三组 DRV8825PWPR 步进电机驱动芯片控制方案，能够同时驱动三台双极步进电机联动。

核心参数

供电说明

GRBL Module 13.2 需要单独的外部供电驱动步进电机。项目使用 12V DC 电源适配器 连接到 GRBL Module 的 VIN/GND 端子。CoreS3 通过 USB-C 接口独立供电（5V）。两者供电独立，确保电机大电流工作时不影响主控稳定性。

关键经验：12V 供电对于 NEMA17 42步进电机是最佳平衡点。9V 时扭矩偏低，大负载下可能丢步；24V 时扭矩过大会导致电机发热严重。12V 下 1.2A 额定电流时，电机可长时间稳定运行。

产品特点

• ATmega328P-AU 控制器
• 三轴 DRV8825PWPR 步进电机驱动器
• 驱动电流可达 1.5A
• 适用于双极步进电机
• 最大 1/32 模式 STEP 细分
• 限位开关接口 (低电平有效)
• 堆叠式设计，直接插接在 CoreS3 下方

2.2 步进电机

42步进电机 (NEMA17)

2.3 硬件连接

堆叠连接方式：CoreS3 与 GRBL Module 13.2 通过 M5Stack 标准堆叠接口直接插接，I2C总线通过堆叠引脚自动连通，无需额外接线。

外部接线：

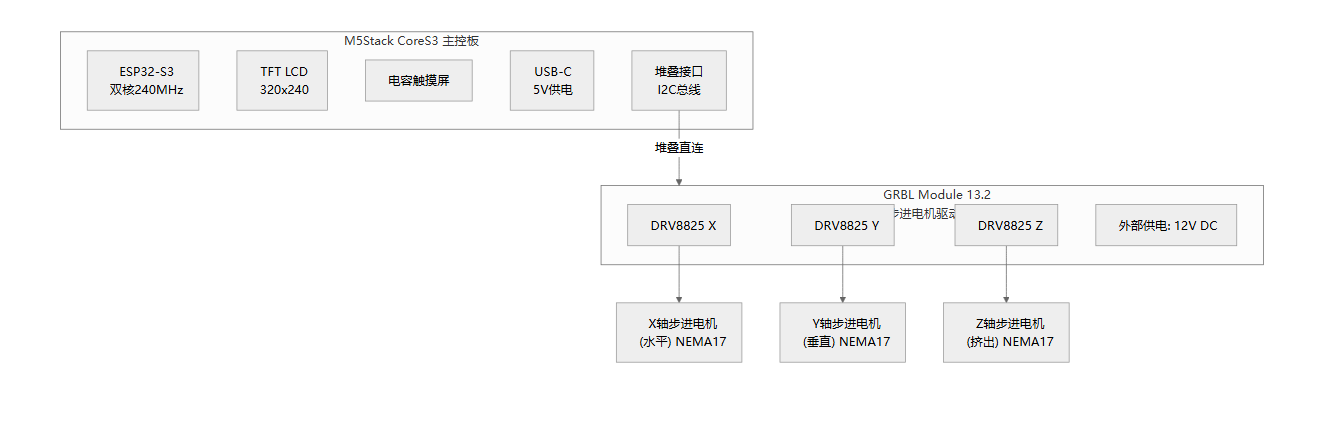

2.4 硬件框图

三、方案框图和项目设计思路

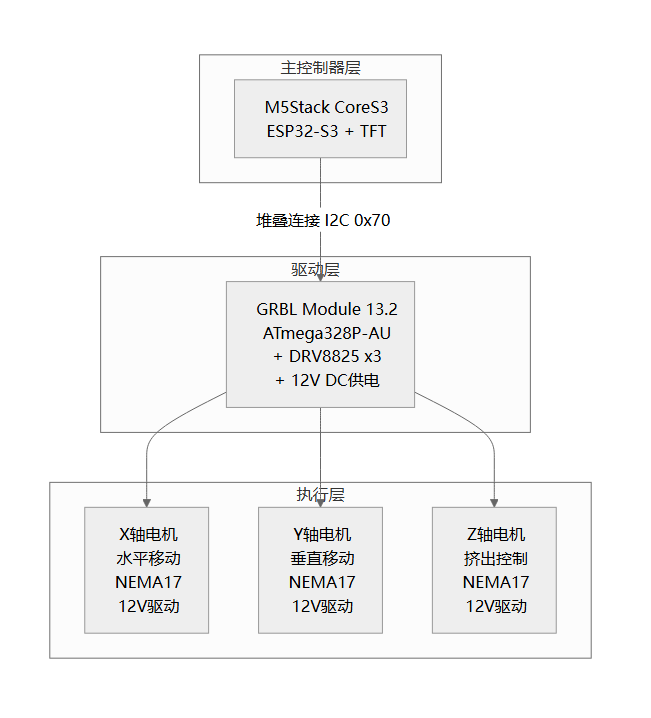

3.1 系统架构

关键设计决策：

• CoreS3 主控：相比基础版 M5Stack Core，CoreS3 配备 ESP32-S3 双核处理器和 8MB PSRAM，可以更高效处理图形运算和 I2C 通信，触摸屏也为后续交互扩展提供空间
• 12V 外部供电：GRBL Module 需要 9~24V 外部电源驱动步进电机，12V 是 NEMA17 电机的推荐工作电压
• 堆叠连接：M5Stack 的堆叠设计使 CoreS3 和 GRBL Module 之间通过排针排母直接连接，I2C 总线自动连通，可靠性远高于杜邦线

3.2 程序执行流程

3.3 步进细分配置

通过拨码开关调节电机步进细分：

实践经验：本项目使用 1/16 步进细分（MODE0=0, MODE1=0, MODE2=1），在运动平滑度和扭矩之间取得最佳平衡。细分越高运动越平滑，但扭矩会相应降低。

3.4 步进电机参数校准

步进电机的步数/毫米参数来源于原 S20 打印机固件 (Marlin 2.0.8.1) 的配置：

X_STEPS_PER_MM = 80    # 源自 Marlin: DEFAULT_AXIS_STEPS_PER_UNIT {80, 80, 400, 87}
Y_STEPS_PER_MM = 80
Z_STEPS_PER_MM = 400

四、原理图和PCB展示及介绍

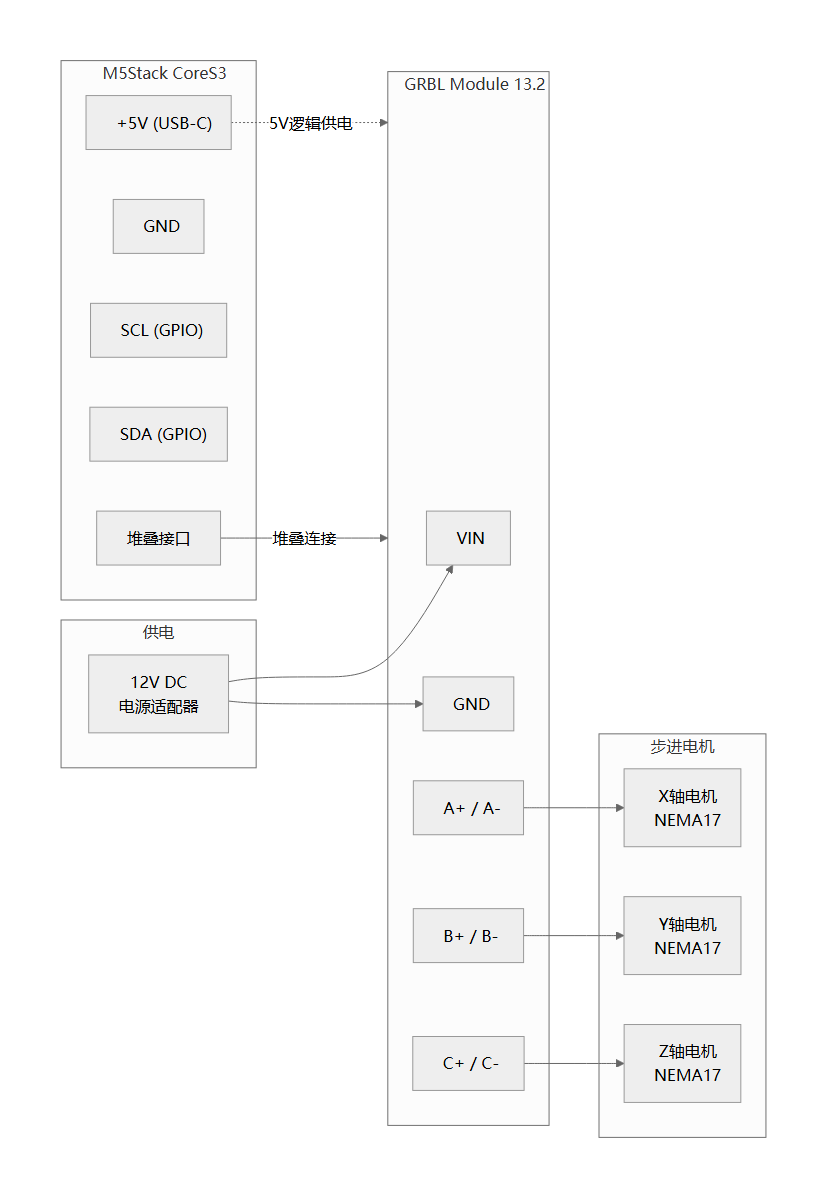

4.1 硬件连接原理图

本项目使用 M5Stack 官方硬件，CoreS3 与 GRBL Module 采用堆叠连接方式，外部仅需连接步进电机和 12V 电源。

供电回路说明：

USB-C (5V) ──► CoreS3 ──► 堆叠I2C ──► GRBL Module (逻辑供电)
12V DC     ──► GRBL Module VIN ──► DRV8825 ──► 步进电机 (驱动供电)

两种供电互不干扰：5V 通过堆叠接口为 GRBL Module 提供逻辑电平，12V 直接驱动电机线圈。

4.2 I2C地址配置

4.3 原理图与PCB

为了便于连接 I2C 外设传感器，本项目使用KICAD设计了一款 I2C 适配转接板。该板提供两个 HY2.0-4P 接口，将 CoreS3 的 I2C 总线引出以连接外部传感器设备。

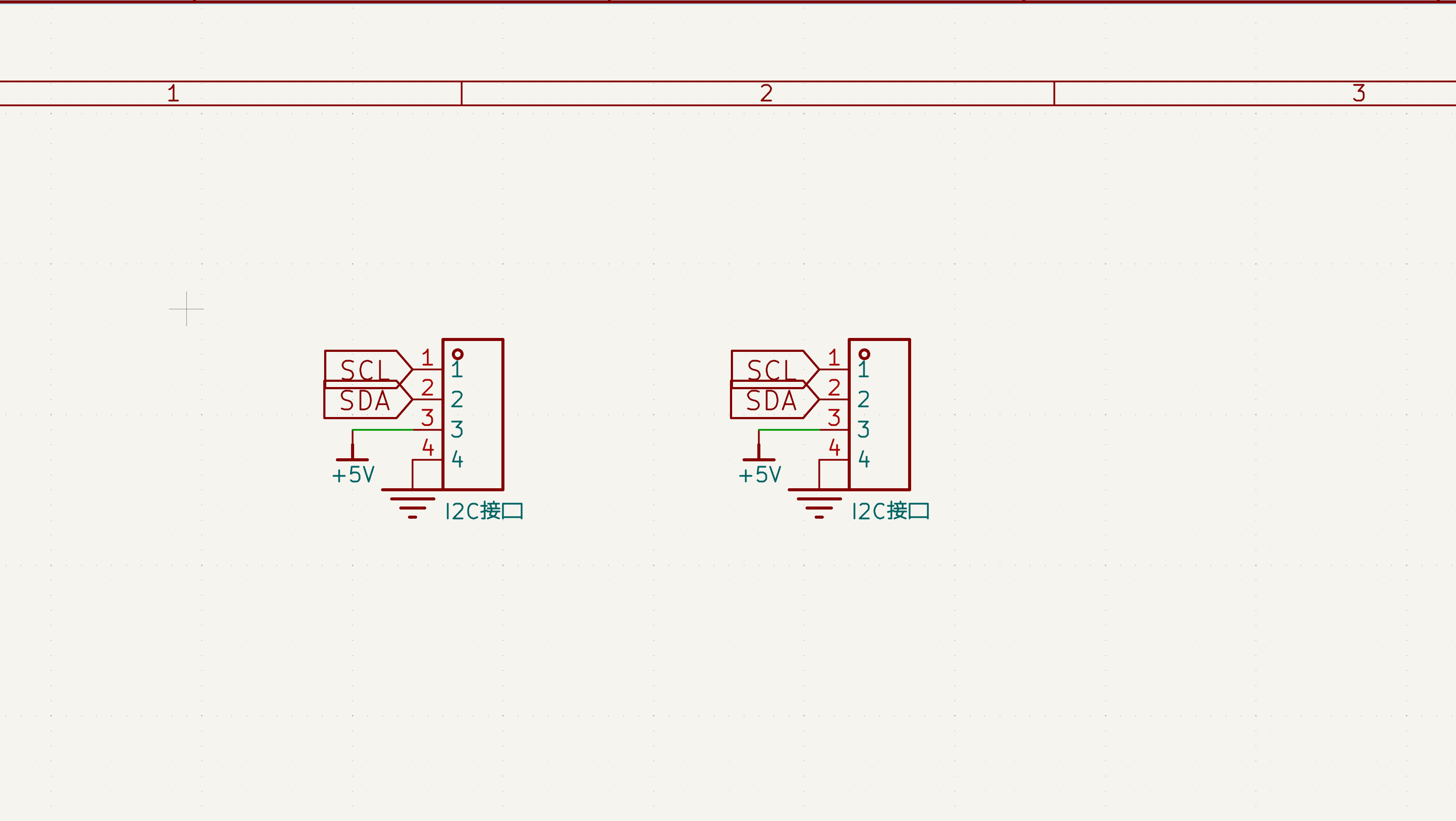

电路原理：两个 HY2.0-4P 连接器之间采用直通设计，对应引脚（SCL、SDA、+5V、GND）直接相连。其中 SCL 和 SDA 信号线与 CoreS3 堆叠接口的 I2C 总线联通，+5V 从堆叠接口取电，GND 共地。这种设计使得 CoreS3 可以通过 I2C 协议与挂载在总线上的多个外设通信，各设备的地址需设置为不同值以避免冲突。

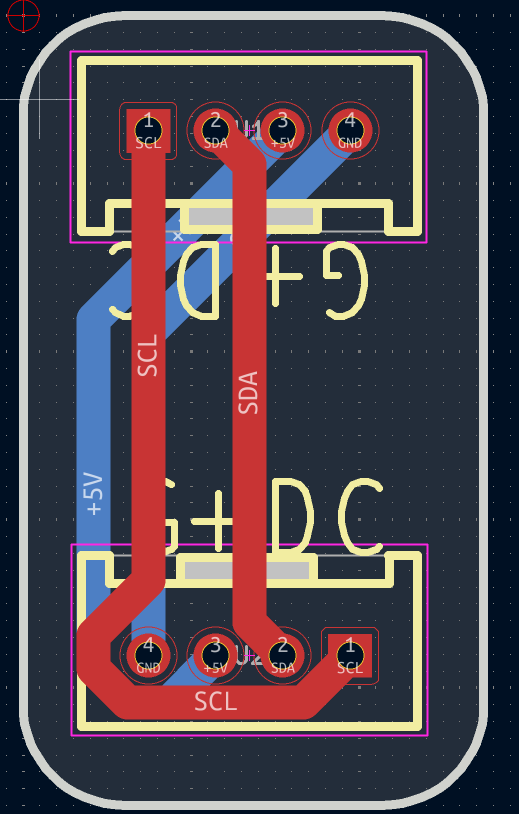

PCB 布局：适配板采用 2 层板设计，顶层（F.Cu）走 I2C 信号线，底层（B.Cu）走电源和地线，实现信号与电源的有效隔离。板边框标注了各引脚的丝印标识，便于接线时快速识别。

该适配板与 GRBL Module 配合使用：GRBL Module 通过堆叠接口占用 CoreS3 的 I2C 总线（地址 0x70），适配板则扩展出额外的接口供其他 I2C 设备共享同一总线。

五、软件流程和关键代码介绍

5.1 主程序结构

"""
糖画3D打印机控制程序 - 基于 M5Stack CoreS3 + GRBL Module 13.2

功能特性:
  1. XY轴步进电机联动控制
  2. G-code指令支持
  3. 圆形绘制函数 (分段直线逼近)
  4. G92 软归零 (无限位开关)
  5. 缓冲区管理 (每8段排水一次)
"""

5.2 模块初始化

def setup():
    """
    初始化 M5Stack CoreS3 设备和 GRBL 模块

    创建 GRBLModule 实例，初始化步进电机参数，
    设置绝对坐标模式并解锁电机，G92 软归零，
    将 Z 轴固定到挤出高度
    """
    global grbl_0

    M5.begin()
    Widgets.fillScreen(0x222222)

    grbl_0 = GRBLModule(address=0x70)

    # 初始化步进参数 (步数/mm, 加速度500)
    grbl_0.init(X_STEPS_PER_MM, Y_STEPS_PER_MM, Z_STEPS_PER_MM, 500)

    # 设置绝对坐标模式
    grbl_0.set_mode(GRBLModule.MODE_ABSOLUTE)

    # 解锁电机
    grbl_0.unlock()

    # G92 软归零
    grbl_0.g_code("G92 X0 Y0 Z0")

    # 固定 Z 轴到挤出高度
    grbl_0.turn(None, None, EXTRUDE_Z, DEFAULT_SPEED)
    grbl_0.wait_idle()

实践经验：

• init() 的加速度参数（第4个参数）直接影响运动特性。设为 500 可在快速启停和运动平滑之间取得平衡。值过大会导致电机启停冲击大，值过小会导致加减速过程过长
• grbl_0.turn(None, None, z, speed) 中传 None 表示该轴不移动，这是 GRBLModule 库的约定用法
• 使用 G92 X0 Y0 Z0 将当前位置设为原点，不产生任何物理运动，适合无限位开关的场景

5.3 运动控制

def move_to(x, y, speed=DEFAULT_SPEED):
    """
    XY轴移动到指定坐标位置

    直接以毫米为单位发送 G-Code 移动指令，
    不等待完成，利用 GRBL 的 look-ahead 环形缓冲区
    实现连续路径规划

    Args:
        x: X轴目标位置（毫米）
        y: Y轴目标位置（毫米）
        speed: 移动速度 (mm/min)
    """
    global grbl_0

    grbl_0.turn(x, y, None, speed)

实践经验：

• 不调用 wait_idle()：这是实现平滑运动的关键。GRBL 内部维护了一个命令环形缓冲区，连续下发指令可以让 GRBL 的 look-ahead 规划器自动优化路径速度和加减速
• 直接传毫米：turn() 方法的参数单位是毫米，GRBL 内部会自动根据 init() 设置的步数/毫米参数转换为步数。不需要手动计算步数转换
• 速度单位是 mm/min（毫米/分钟），300 mm/min ≈ 5 mm/s，是经过测试的平衡值

5.4 图形绘制

def draw_circle(center_x, center_y, radius,
                speed=DEFAULT_SPEED, segments=32):
    """
    绘制圆形（XY平面）

    通过分段直线逼近圆形，段数越多越圆滑。
    每8段排水一次防止 GRBL 缓冲区溢出

    Args:
        center_x: 圆心X坐标
        center_y: 圆心Y坐标
        radius: 半径
        speed: 绘制速度 (mm/min)
        segments: 圆的分段数 (默认32段)
    """
    global grbl_0

    # 移动到圆形起点 (最右侧)
    move_to(center_x + radius, center_y, speed)

    # 分段绘制圆形
    for i in range(1, segments + 1):
        angle = 2 * math.pi * i / segments
        px = center_x + radius * math.cos(angle)
        py = center_y + radius * math.sin(angle)
        move_to(px, py, speed)

        # 每8段排水一次，防止缓冲区溢出
        if i % 8 == 0:
            grbl_0.wait_idle()

    # 确保最后一段完成
    grbl_0.wait_idle()

实践经验：

• 分段数选择：32 段在圆形平滑度和指令数量之间取得良好平衡。段数太少（如16段）圆形有明显的多边形棱角，段数太多（如64段）会快速填满 GRBL 的缓冲区
• 缓冲区管理：GRBL 的环形缓冲区容量有限（约 20-30 条指令），连续下发过多指令会导致缓冲区满后被阻塞。每 8 段排水一次可以稳定地保持连续运动
• 变量命名：使用 px/py 而非 x/y 避免与函数参数或外部变量冲突

5.5 紧急停止

def emergency_stop():
    """紧急停止: 锁定所有电机"""
    global grbl_0

    if grbl_0 is not None:
        try:
            grbl_0.lock()
        except Exception as e:
            print("GRBL lock error:", e)

    Widgets.fillScreen(0xFF0000)
    Widgets.Label("EMERGENCY STOP", 10, 10, 1.0,
                   0xFFFFFF, 0xFF0000, Widgets.FONTS.DejaVu18)
    print("Emergency Stop Activated!")

六、硬件功能展示图及说明

6.1 显示

6.1.1 启动运行状态

控制台串口输出运行日志：

==================================================
Sugar Art 3D Printer - GRBL Module 13.2
==================================================
Module Message: Grbl 0.8c
Module Status: Idle
Idle State: True
Lock State: False
Soft home set (G92 X0 Y0 Z0)
Initialization Complete!
==================================================
Circle drawn
Circle drawn
Circle drawn
...

6.1.2 紧急停止

(全屏红色背景)
EMERGENCY STOP            ← 白色文字
(控制台输出)
Emergency Stop Activated!

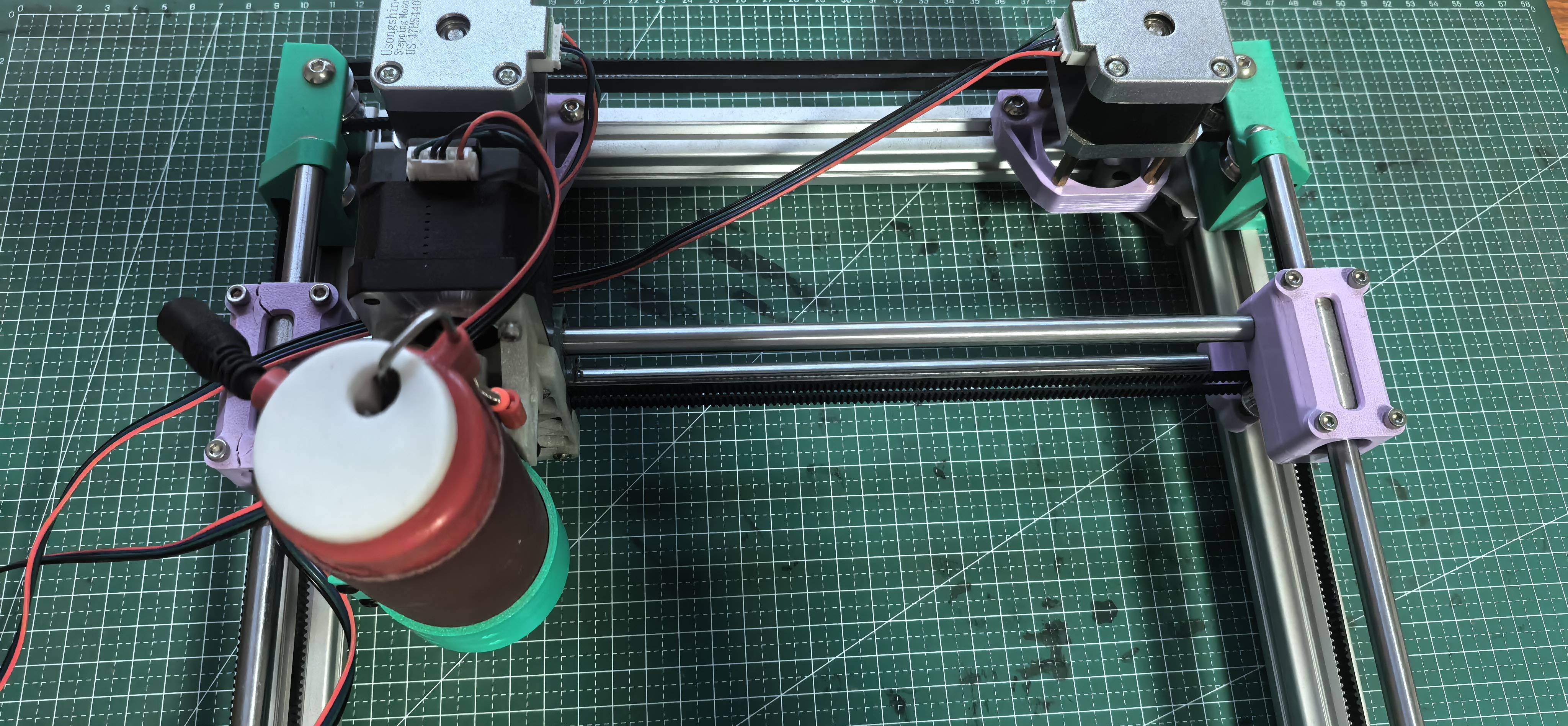

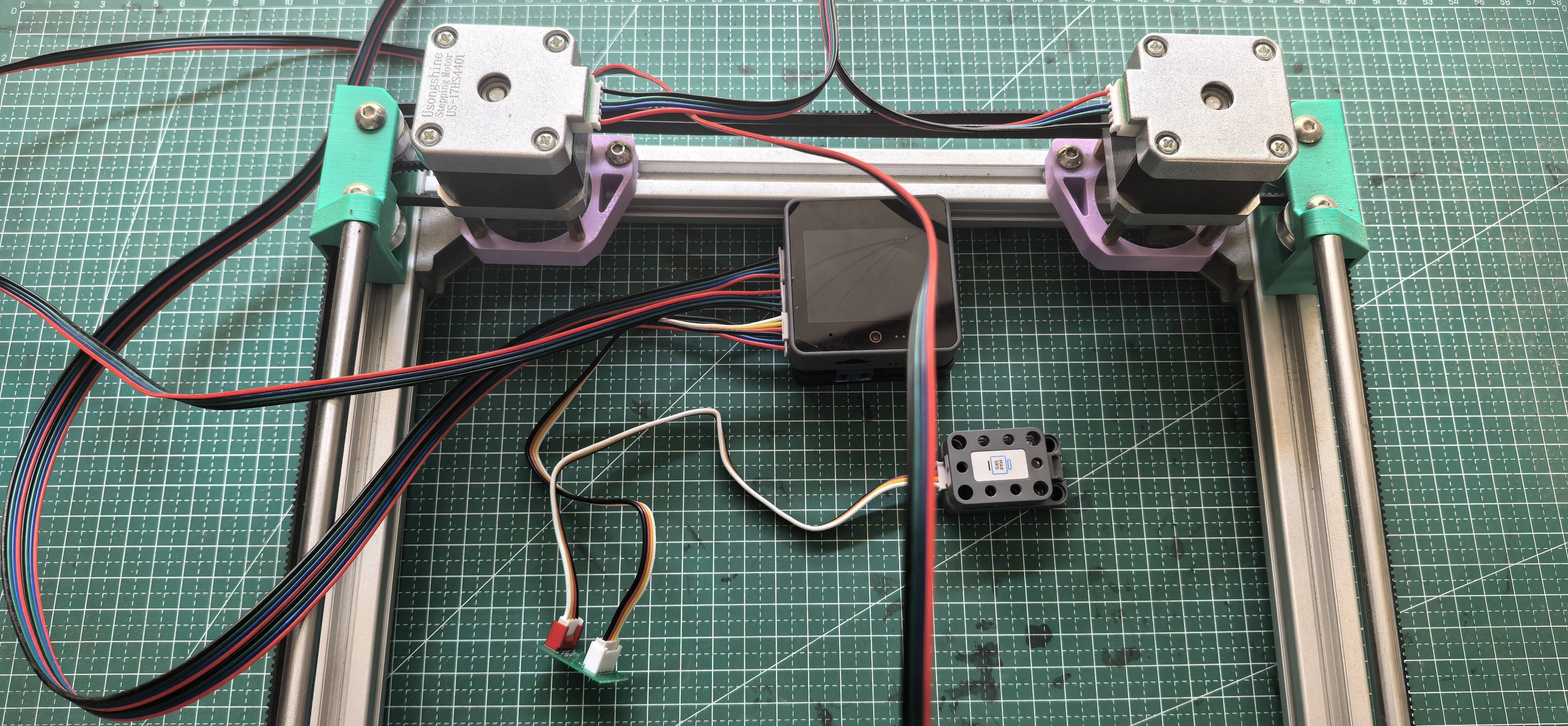

6.2 硬件实物连接图

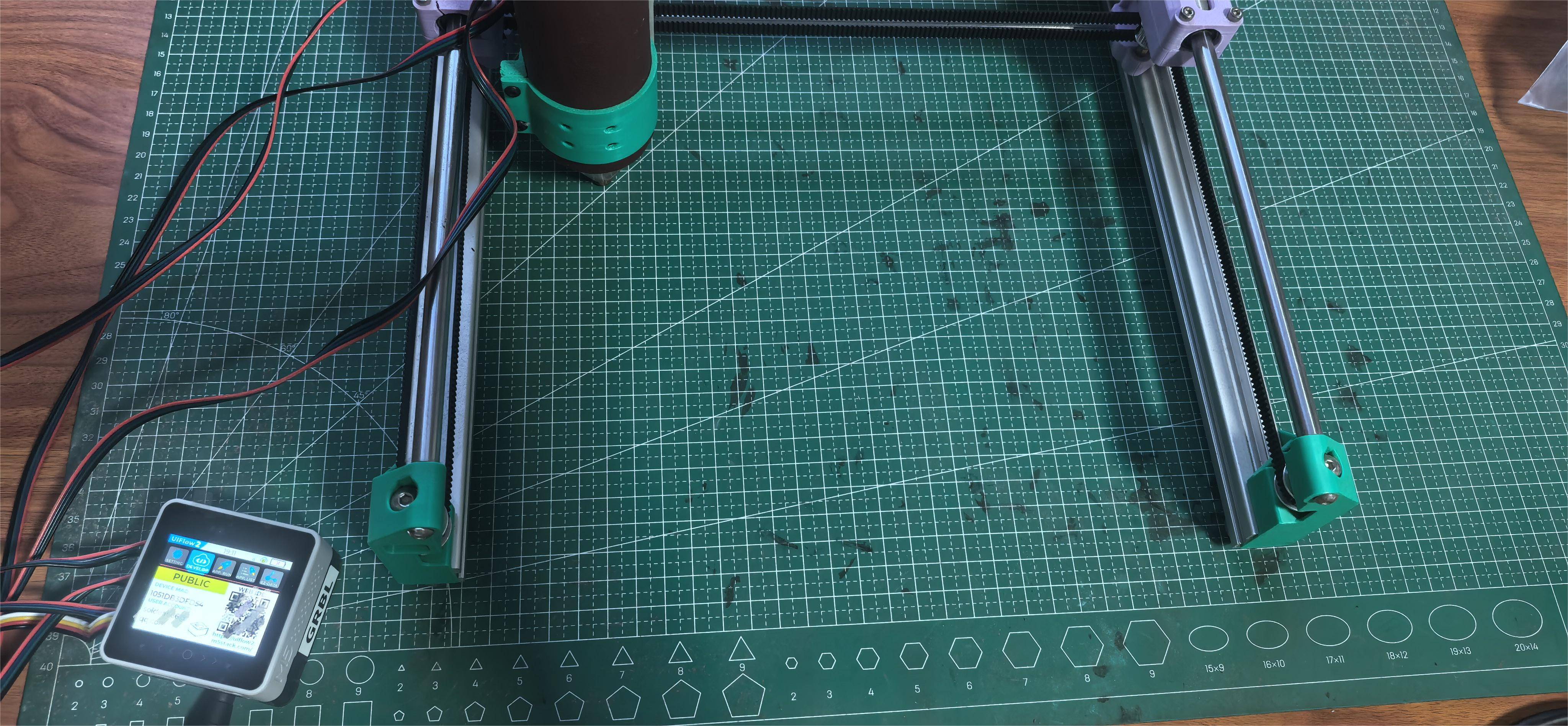

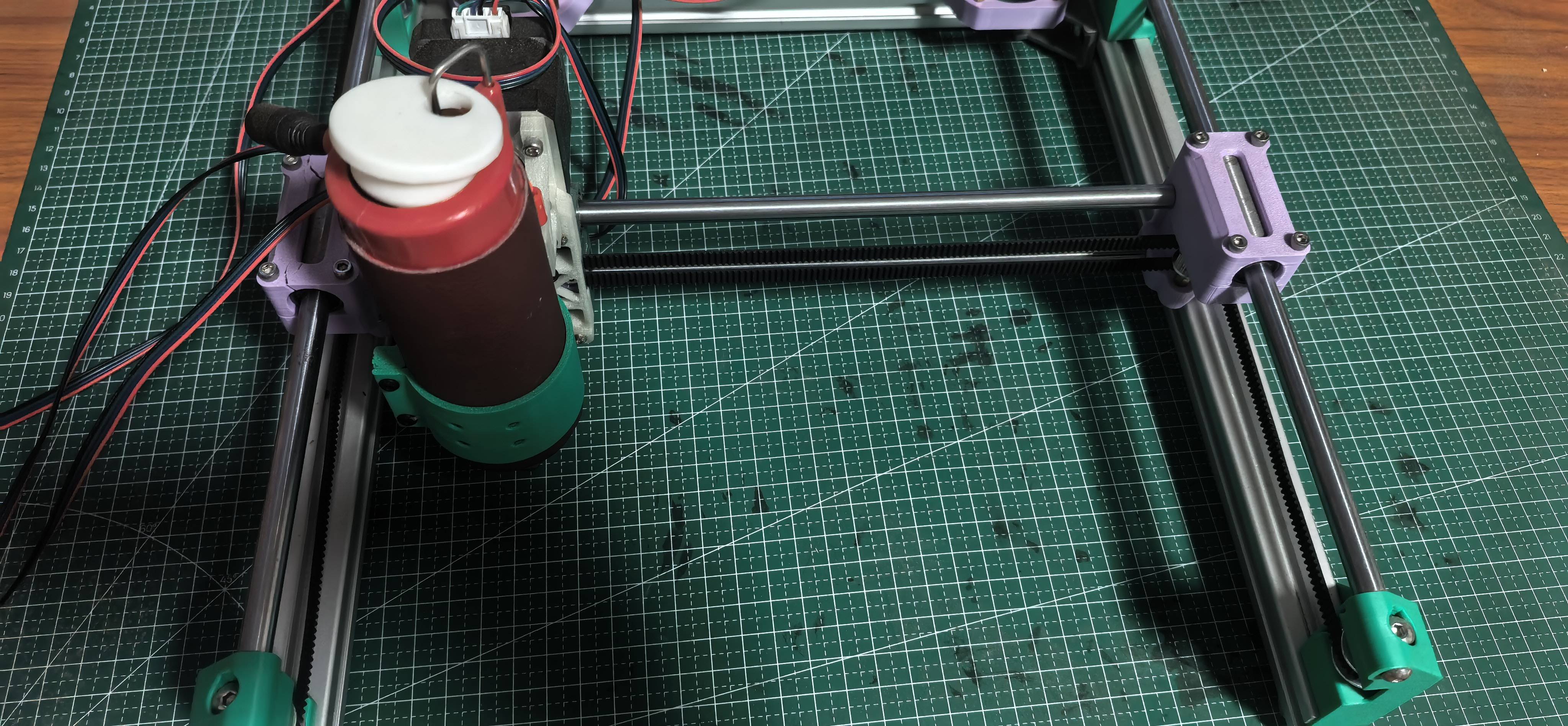

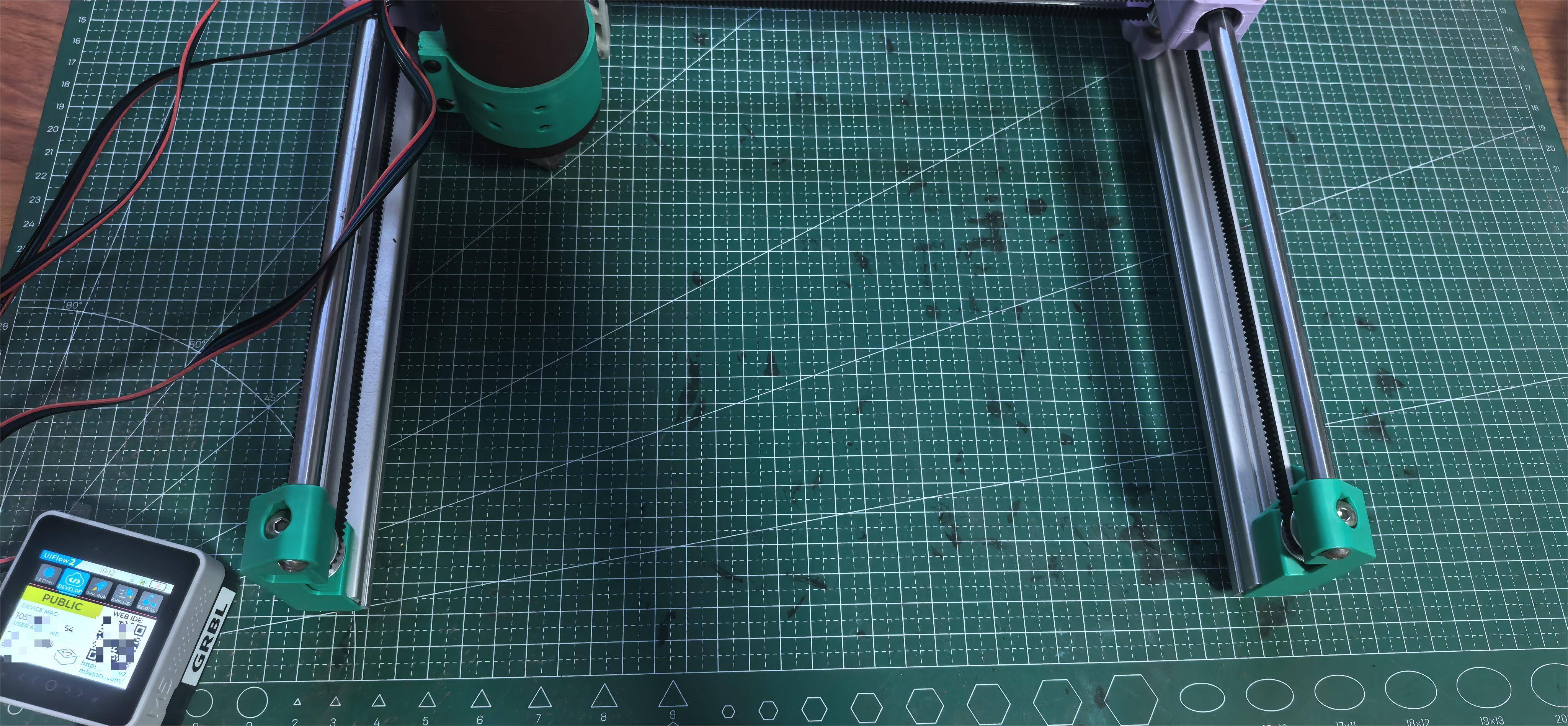

七、设计中遇到的难题和解决方法

7.1 步进电机参数配置

问题描述：不同步进电机和丝杆组合需要不同的步数/毫米参数，初始配置错误导致运动距离不准确。

解决方案：

1. 从原 S20 打印机 Marlin 固件 Configuration.h 中提取步进参数
2. 设置可配置的常量定义，方便调试时调整

# 步进电机参数配置（源自 Marlin 固件）
X_STEPS_PER_MM = 80
Y_STEPS_PER_MM = 80
Z_STEPS_PER_MM = 400

经验教训：原 Marlin 固件中的 DEFAULT_AXIS_STEPS_PER_UNIT {80, 80, 400, 87} 前三个值直接对应 XY/Z 轴的步数/毫米，可直接复用。

7.2 GRBL Module API 调用方式

问题描述：初始开发时错误地手动计算步数转换（x_steps = x * X_STEPS_PER_MM / 1.6），导致运动距离放大数十倍。

解决方案：

1. 阅读 GRBLModule 库源码，确认 turn() 方法已内部封装步数转换
2. 直接以毫米为单位传递坐标值

# 错误做法（导致运动距离放大）
x_steps = x * X_STEPS_PER_MM / 1.6
grbl_0.turn(x_steps, y_steps, z_steps, speed)

# 正确做法（毫米直接传入）
grbl_0.turn(x, y, None, speed)

经验教训：GRBLModule 库的 init() 方法已经设置了步数/毫米参数，turn() 内部会使用 G-code G91/G0 进行单位转换。手动再乘一次步数会导致实际移动距离 = 目标值 × 步数/毫米，严重错误。

7.3 运动平滑性优化

问题描述：初始代码在每次 move_to() 后调用 wait_idle()，导致运动变成"走一步停一步"，既不流畅又噪音大。

解决方案：

1. 移除 move_to() 中的 wait_idle()，让 GRBL 的 look-ahead 规划器发挥作用
2. 仅在每 8 段指令后调用一次 wait_idle() 防止缓冲区溢出

# 错误做法（卡顿、不流畅）
def move_to(x, y, speed):
    grbl_0.turn(x, y, None, speed)
    grbl_0.wait_idle()  # 等待完成，打断路径规划

# 正确做法（连续平滑）
def move_to(x, y, speed):
    grbl_0.turn(x, y, None, speed)  # 不等待，连续下发

def draw_circle(...):
    for i in range(1, segments + 1):
        move_to(px, py, speed)
        if i % 8 == 0:
            grbl_0.wait_idle()  # 仅周期性排水

经验教训：GRBL 固件的核心优势之一是具备 look-ahead 路径规划能力，它通过分析队列中的多条指令来优化速度和加速度。频繁调用 wait_idle() 会导致队列始终为空，完全浪费了这一能力。正确的做法是连续下发指令，只在必要时排水。

7.4 无限位开关的坐标定位

问题描述：机器没有物理限位开关，无法使用 GRBL 的 $H 归零指令（会无限运动直到撞到限位）。

解决方案：

1. 使用 G92 软归零替代物理归零
2. 人工将打印头移动到工作空间左下角后执行

def soft_home():
    """软归零：使用 G92 将当前位置设为原点"""
    grbl_0.g_code("G92 X0 Y0 Z0")
    grbl_0.wait_idle()
    print("Soft home set (G92 X0 Y0 Z0)")

7.5 供电稳定性

问题描述：步进电机启动瞬间电流较大，与主控共用电源会导致 CoreS3 复位或 GRBL 通信中断。

解决方案：

1. 使用独立的 12V DC 电源适配器为 GRBL Module 的电机驱动供电
2. CoreS3 通过 USB-C 独立 5V 供电
3. GRBL Module 的逻辑电平由 CoreS3 通过堆叠接口提供（3.3V）

经验教训：虽然 GRBL Module 支持 9~24V 宽范围供电，但 12V 是最适合 NEMA17 电机的平衡点。电压过低（低于 10V）时电机扭矩不足，过高（高于 18V）时电机发热严重。务必注意 GND 共地，否则 I2C 通信会因电平差异不稳定。

7.6 I2C通信稳定性

问题描述：堆叠连接下的 I2C 通信偶尔出现超时或数据错误。

解决方案：

1. 使用 M5Stack 官方 GRBLModule 库封装的通信方法，已包含超时处理
2. 初始化时检查模块状态确认通信正常
3. 紧急停止时添加 None 检查和异常保护

try:
    grbl_0 = GRBLModule(address=0x70)
    print("Module Message:", grbl_0.get_message())
    print("Module Status:", grbl_0.get_status())
except Exception as e:
    print("GRBL initialization error:", e)
    return False

经验教训：M5Stack 的堆叠连接可靠性远高于杜邦线，I2C 总线通过排针排母直连，基本上不会出现接触不良问题。但在大电流电机启动时，电磁干扰可能导致短暂通信异常，良好的供电隔离（独立 12V 电源）可以避免绝大多数此类问题。

八、心得体会

8.1 项目收获

1. 步进电机控制：深入理解了步进电机驱动原理和 GRBL 固件的 look-ahead 路径规划机制
2. GRBL Module API：掌握了 GRBLModule 库的 I2C 通信协议和方法调用约定
3. 连续运动控制：理解了缓冲区管理和队列调度对运动平滑性的影响
4. 嵌入式开发：熟悉了 M5Stack CoreS3 + UiFlow2/MicroPython 开发环境
5. 参数校准：从原打印机 Marlin 固件提取参数并适配到 GRBL 模块

8.2 技术亮点

1. 连续路径规划：利用 GRBL 环形缓冲区特性，实现流畅的圆弧绘制
2. 无传感器定位：在无限位开关硬件下，使用 G92 实现坐标系设定
3. 缓冲区间歇排水：精确控制排水节奏，兼顾流畅性和稳定性
4. CoreS3 堆叠架构：利用 M5Stack 生态的模块化设计，快速搭建原型

8.3 改进建议

1. 添加限位开关：安装机械限位开关，实现自动归零和行程保护
2. 温度控制：添加糖液加热和温度控制功能
3. 图形库扩展：添加星形、心形、文字等多图形绘制
4. G-code文件解析：支持从 SD 卡加载标准 G-code 文件
5. 触摸交互：利用 CoreS3 触摸屏实现图形选择和参数调整
6. WiFi远程控制：通过 CoreS3 WiFi 实现远程监控和控制
7. 挤出头控制：实现 Z 轴精确挤出控制，配合 XY 运动完成三维糖画

创意方向关联

本项目的技术成果为以下创意方向提供了广阔的发展空间：

1. 机械臂 / 工业自动化 / 元宇宙

本项目核心的 GRBL 运动控制技术是工业自动化的核心：

• 机械臂控制：多轴联动控制技术可直接应用于机械臂运动控制
• 工业自动化：GRBL 控制系统是 CNC 数控机床的标准方案
• 元宇宙：3D 打印技术是元宇宙虚拟物品实体化的关键制造技术

2. 人工智能在嵌入式系统中的应用

运动控制技术为 AI 应用提供了基础：

• 故障保护：人工智能判断：运动异常检测可发展为 AI 驱动的设备故障预警系统
• 计算机视觉：利用 CoreS3 的扩展能力，结合摄像头实现打印质量监控
• 图像识别：识别打印图案，自动生成打印路径

3. 楼宇自动化

运动控制技术在楼宇自动化中有应用：

• 智能窗帘控制：步进电机控制窗帘开合
• 智能门控制：电机驱动自动门
• 升降设备控制：步进电机控制升降平台

技术迁移价值

本项目开发的技术方案可迁移到：

• 机械臂/自动化：运动控制、CNC系统、3D打印
• 人工智能应用：故障预警、视觉监控
• 楼宇自动化：智能窗帘、自动门、升降控制
