FastBond4挑战部分-M5Dial外接Unit-Joystick2霍尔摇杆的ESP-NOW双端画面同步系统

内容介绍

一、所选主题和项目介绍

1.1 项目背景

伴随物联网领域多终端协作场景的普及，设备间无线联动控制的需求日益迫切。传统方案往往依赖专用遥控硬件或繁琐的网络预配置，增加了部署难度和使用门槛。为解决这一问题，本设计选取M5Stack M5Dial V1.1为主控核心，外接Unit-Joystick2霍尔摇杆作为人机交互入口，借助ESP-NOW广播协议实现两台设备间的自动发现与画面联动。使用者只需按压任意一台Joystick2的摇杆轴按键（LEFT-SW-B），两端连接的M5Dial即可同步完成画面切换，形成"一按双响"的无线协同体验。

1.2 项目目标

本方案基于M5Dial V1.1 (K130-V11) 与 Unit-Joystick2 (U024-V2) 构建，核心功能规划如下：

摇杆按键输入：通过Joystick2的Z轴数字按键（LEFT-SW-B）驱动画面切换
自动无线组网：上电后借助MASTER_PING / SLAVE_JOIN 协议自主协商主从角色
跨端同步切换：LOCAL端按下摇杆按钮后本地立即切换画面，同时通过ESP-NOW广播SYNC消息驱动对端同步切换
LED多态指示：利用Joystick2板载WS2812 RGB灯珠呈现连接状态与画面状态
随机延迟避让：引入随机延时机制，从根本上杜绝双设备同时升格为Master的可能性

1.3 创新点

纯广播自动配对：基于ESP-NOW广播信道实现Master/Slave自动协商，无需预配任何地址或网络信息
霍尔磁感应触发：选用非接触式霍尔电磁摇杆作为交互元件，具备耐磨、高精度、长寿命优势
WS2812联动反馈：将Joystick2的RGB灯珠与连接进展、画面状态绑定，提供直观的光效指示
毫秒级低延迟：利用ESP-NOW广播特性将同步延迟压缩至毫秒量级
开箱即配对：双设备上电后自动完成角色协商与连接，使用者无需任何手动干预

二、硬件介绍

2.1 主控设备

主控型号：M5Stack Dial V1.1 (产品编码 K130-V11)

以ESP32-S3为核心驱动的圆形智能交互终端，集成了1.28吋圆形TFT彩屏、电容触摸层、旋转编码器与Grove扩展座，同时具备WiFi与ESP-NOW无线能力。

处理器：ESP32-S3FN8，双核240MHz
存储：8MB Flash + 2MB PSRAM
显示：1.28" 圆形 TFT，分辨率240×240，驱动IC ST7789V2
触控：电容式触摸面板
扩充：Grove HY2.0-4P (Port.A，I2C)
无线：WiFi 802.11 b/g/n + BLE 5.0
编码器：20脉冲/圈，内嵌按压开关

2.2 传感器模块

传感单元：M5Stack Unit-Joystick2 (产品编码 U024-V2)

基于STM32G030F6P6的高精度霍尔磁感摇杆，通过I2C总线与主控通信，提供三轴信号（X/Y模拟位移 + Z轴数字按键），并搭载可编程全彩LED。

内嵌MCU：STM32G030F6P6 @ Cortex-M0+，64MHz
通信方式：I2C，设备地址 0x63
X/Y输出：16bit ADC 原始值，范围 0~65535
Z轴按键：LEFT-SW-B，数字电平 0/1
指示灯：WS2812C 全彩LED × 1
外形尺寸：40.0 × 24.0 × 23.9 mm

2.3 对外接线

侧(M5Dial Port.A)	侧(Joystick2)	信号描述
GND (黑)	GND	电源回路地
5V (红)	5V	电源供电正
SDA (白)	SDA	I2C 数据线
SCL (黄)	SCL	I2C 时钟线

2.4 Joystick2管脚分配

STM32引脚	用途	说明
PA1	LEFT-SW-X	X轴模拟量输入
PA2	LEFT-SW-Y	Y轴模拟量输入
PA3	LEFT-SW-B	Z轴数字按键（本方案使用）
PA4	RGB-LED	WS2812C 灯珠控制信号

三、方案框图和项目设计思路

3.1 系统架构

系统架构图

Master 端工作流

Slave 端工作流

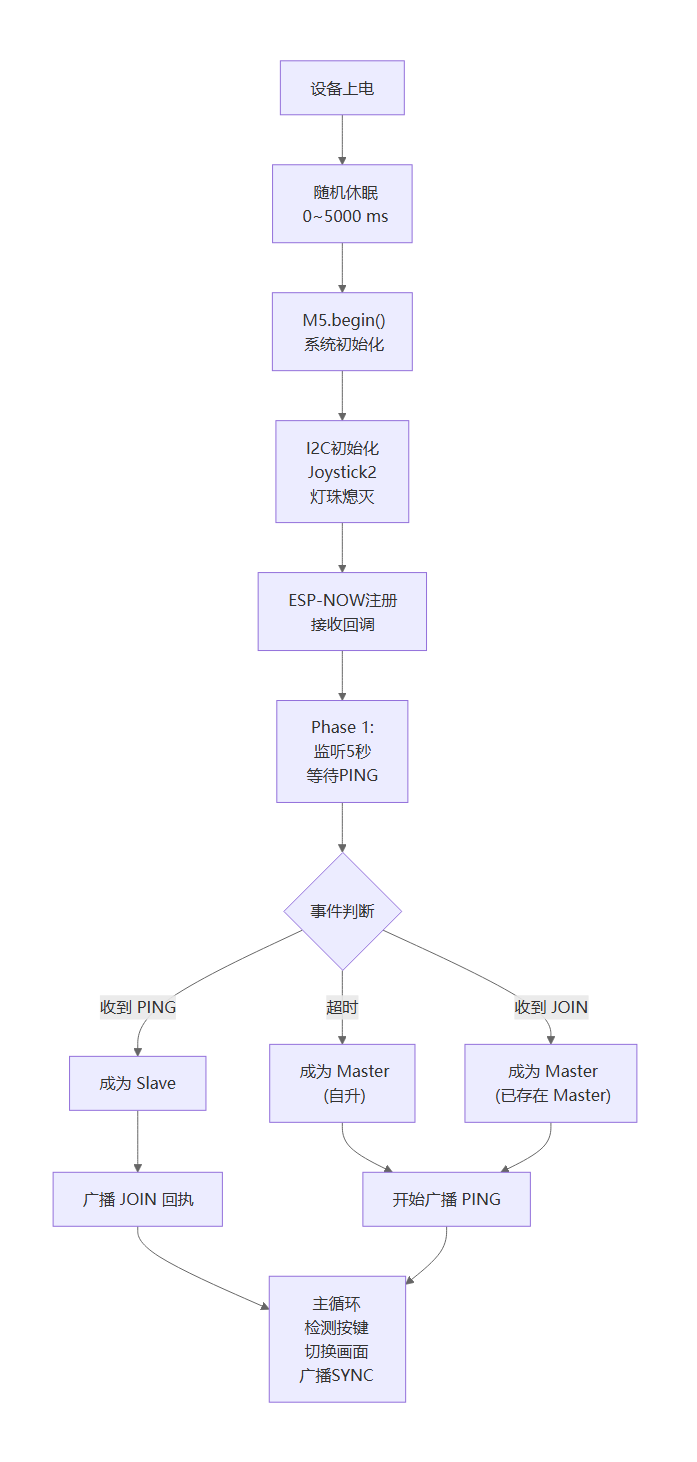

3.2 设备启动流程

设备启动流程

3.3 Master/Slave角色协商协议

整个自动配对过程由三条消息驱动：

MASTER_PING（Master → 广播域）
Master 端每 2 s 发出一次 PING 声明自身存在；尚未配对的设备收到后自动降为 Slave 并回复 JOIN。
SLAVE_JOIN（Slave → 广播域）
Slave 端收到 PING 后立即广播 JOIN 回执；Master 收到后建立 peer 表项并以 SYNC 确认。
SYNC（双向同步触发）
连接建成后，任一端的摇杆按键按下即广播 SYNC；对端收到后执行与本地相同的画面切换动作。

四、原理图和PCB展示及介绍

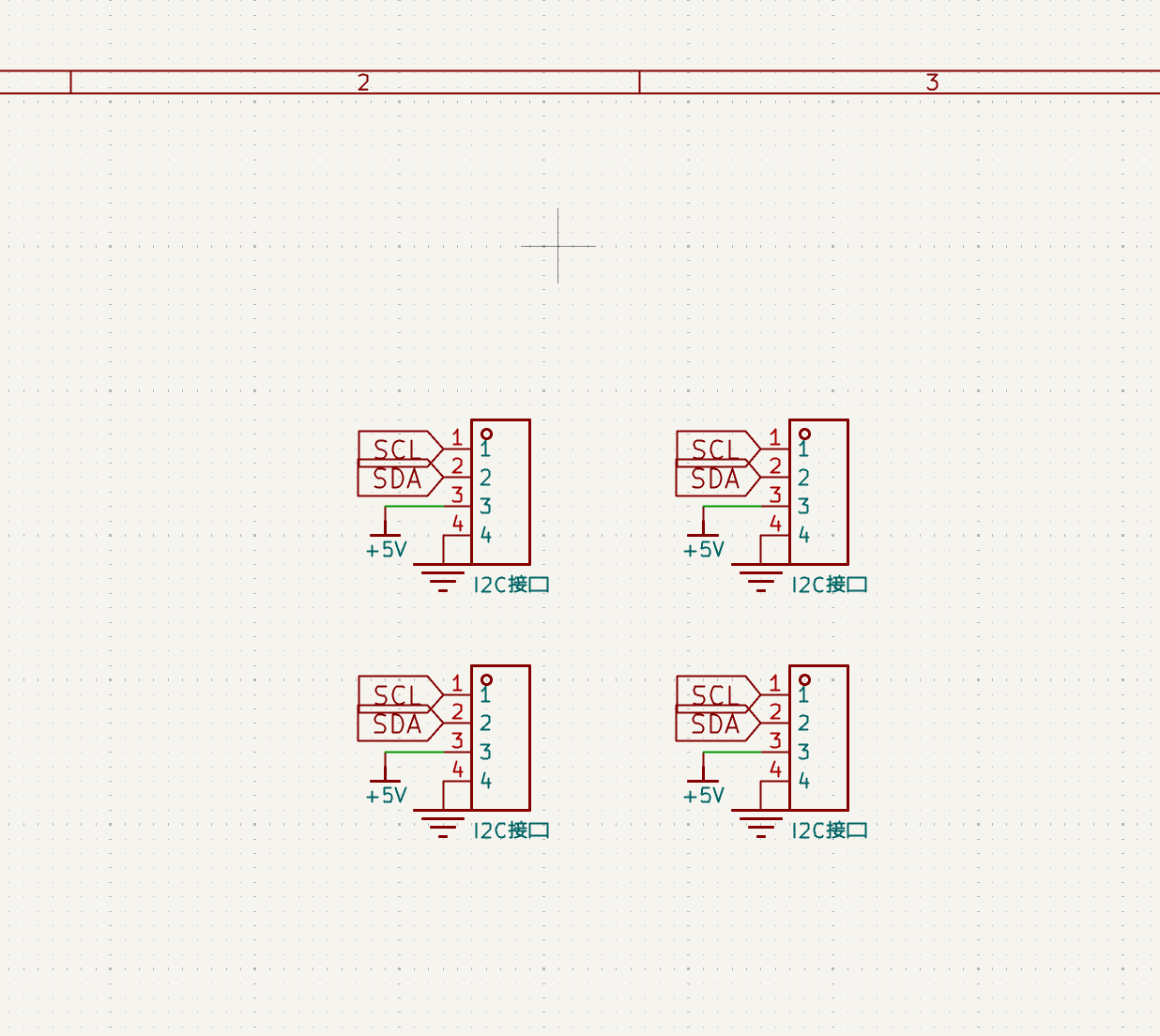

4.1 原理图展示

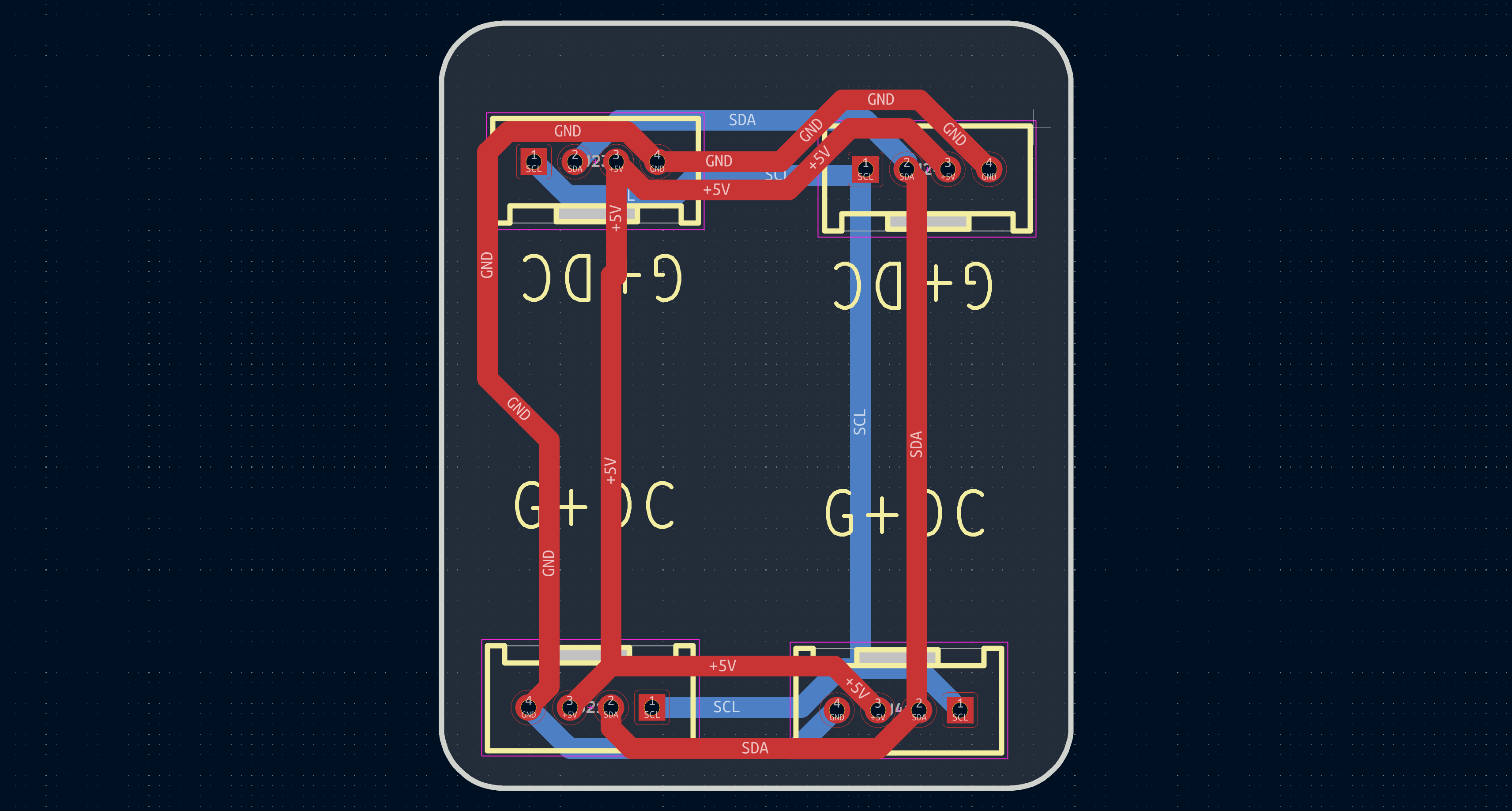

4.2 PCB布局展示

4.3 设计过程

使用KiCad EDA工具完成了原理图设计和PCB布局布线。作为电路设计的新手，这次从零开始画原理图、布PCB的经历让我学到了很多。

4.4 硬件接线图

本项目使用自设计的I2C适配板（PCB）连接 M5Dial 主控与 Joystick2 外设模块。适配板通过自定义 PCB 走线将 M5Dial Port.A 接口的 I2C 信号引出至 Joystick2 的对应引脚，实现了稳定的电气连接与信号传输。

M5Dial Port.A 与 Joystick2 之间通过 Grove 线缆进行连接，具体引脚对应关系如下：

红线（VCC）：M5Dial Port.A 5V 输出 → Joystick2 5V 输入，为模块提供电源；
黑线（GND）：M5Dial Port.A GND → Joystick2 GND，构成电源回路；
黄线（SCL）：M5Dial Port.A SCL → Joystick2 SCL，传输 I2C 时钟信号；
白线（SDA）：M5Dial Port.A SDA → Joystick2 SDA，传输 I2C 数据信号。

Joystick2 内部采用 STM32G030F6P6 作为从机 MCU，I2C 设备地址为 0x63。其管脚功能分配如下：

PA1：X 轴模拟量输入（LEFT-SW-X），输出 16bit ADC 值；
PA2：Y 轴模拟量输入（LEFT-SW-Y），输出 16bit ADC 值；
PA3：Z 轴数字按键（LEFT-SW-B），为本方案使用的画面切换触发源；
PA4：WS2812C 全彩 LED 控制信号，用于输出连接状态与画面状态指示。

4.5 ESP-NOW无线配对时序

Master 与 Slave 两端的角色协商与同步过程由以下四个步骤组成：

Master 声明存在（MASTER_PING）：Master 端以 2 秒为周期向广播域发送 MASTER_PING 消息，声明自身已就绪。尚未建立配对的设备收到该消息后，自动检测到已有 Master 存在，随即将自身角色降为 Slave。
Slave 回执加入（SLAVE_JOIN）：Slave 端收到 MASTER_PING 后，立即向广播域回复 SLAVE_JOIN 回执消息。Master 端收到该回执后，在本地建立对端 peer 表项，并以 SYNC 消息确认连接建立。
Master 确认连接（SYNC）：Master 端发送 SYNC 消息确认连接已就绪；Slave 端收到后也在本地建立 peer 表项。至此双方 peer 表项均建立完毕，连接正式就绪。
对端同步触发（按键 → SYNC）：连接建成后，用户按下任意一端的摇杆按键（LEFT-SW-B）。按下端首先在本地切换当前显示画面，同时立即向广播域发送 SYNC 消息。对端收到该消息后执行与本地相同的画面切换动作，从而实现"一按双响"的无线联动效果。

五、软件流程图和关键代码介绍

代码已全部收录于 joystick2_sync.py，以下仅展示核心流程。

5.1 入口与 setup()

开机 → random_delay(0~5s) → M5.begin() → I2C(SCL=1,SDA=2) → Joystick2Unit(0x63) → load_image → M5ESPNow(callback)

def setup():
    time.sleep_ms(random.randint(0, 5000))
    M5.begin()
    Widgets.fillScreen(0x000000)

    i2c = I2C(1, scl=Pin(1), sda=Pin(2), freq=100000)
    joystick = Joystick2Unit(i2c, address=0x63)
    joystick.fill_color(0x000000)           # 初始熄灭灯珠

    image0 = Widgets.Image("/flash/res/img/crazy-eyes-open.jpg", 0, 0)

    now = M5ESPNow(0)
    now.set_irq_callback(espnow_recv_callback)

初始化要点：

随机休眠 0~5 s — 错开双设备的启动时间窗口
I2C 总线选择 I2C(1)，Pin(1)=SCL、Pin(2)=SDA，适应 M5Dial Port.A 的物理连接
Joystick2 的 I2C 地址固定为 0x63
灯珠默认熄灭，后续会根据连接进度和画面状态动态变色

5.2 组网回调

收到 SLAVE_JOIN → 升 Master，记录 peer，广播 SYNC 确认
收到 MASTER_PING → 降 Slave，记录 peer，广播 JOIN 回执
收到 SYNC → 直接调用 toggle_image()

def espnow_recv_callback(espnow_obj):
    try:
        mac, data = espnow_obj.recv_data()
        msg = data.decode() if isinstance(data, bytes) else str(data)
        mac_hex = mac_bytes_to_hex(mac) if isinstance(mac, bytes) else mac

        if mac_hex == mac_bytes_to_hex(now.get_mac(0)):  # 过滤自包
            return

        if msg == "SLAVE_JOIN" and peer_mac is None:
            peer_mac, peer_id, is_master, connected = mac_hex, 1, True, True
            now.set_add_peer(peer_mac, peer_id, 0, False)
            now.broadcast_data("SYNC")

        elif msg == "MASTER_PING":
            if peer_mac is None:
                peer_mac, peer_id, is_master, connected = mac_hex, 1, False, True
                now.broadcast_data("SLAVE_JOIN")
                now.set_add_peer(peer_mac, peer_id, 0, False)

        elif msg == "SYNC":
            toggle_image()
    except Exception as e:
        print("espnow error:", e)

三条消息覆盖完整生命周期：发现（PING）→ 注册（JOIN）→ 同步（SYNC）。

5.3 主循环与按键

def loop():
    M5.update()

    # ── 未连接：转发 PING 或自升 Master ──
    if not connected:
        t = time.ticks_ms()
        if not is_master:
            if t >= listen_timeout:
                is_master = True
                send_ping_time = t + 100
        else:
            if t >= send_ping_time:
                now.broadcast_data("MASTER_PING")
                send_ping_time = t + 2000
        joystick.fill_color(0x0000FF)          # 蓝灯待连
        return

    # ── 已连接 ──
    joystick.fill_color(0x00FF00)              # 绿灯就绪

    # 上升沿检测
    if joystick.get_button_status() and not prev_button:
        toggle_image()
        send_sync()
    prev_button = joystick.get_button_status()  # 保留当前值用于下次比对

上升沿判别：只响应 False→True 的跳变，按住不放不会重复触发。

5.4 画面切换

def toggle_image():
    current_image_idx = 1 - current_image_idx
    if current_image_idx == 0:
        image0.setImage("/flash/res/img/crazy-eyes-open.jpg")
        joystick.fill_color(0x00FF00)   # 睁眼 → 绿
    else:
        image0.setImage("/flash/res/img/crazy-eyes-close.jpg")
        joystick.fill_color(0xFF0000)   # 闭眼 → 红

画面与灯色联动：睁眼=绿灯，闭眼=红灯，双端效果完全一致。

六、硬件功能展示图及说明

6.1 屏幕画面

6.2 LED 灯色含义

灯色	阶段	含义
熄灭	上电初始化	Joystick2 尚未就绪
蓝色	搜索中	未找到配对设备，持续监听或广播 PING
绿色	已连接 / 睁眼	连接正常，当前画面为睁眼
红色	已连接 / 闭眼	连接正常，当前画面为闭眼

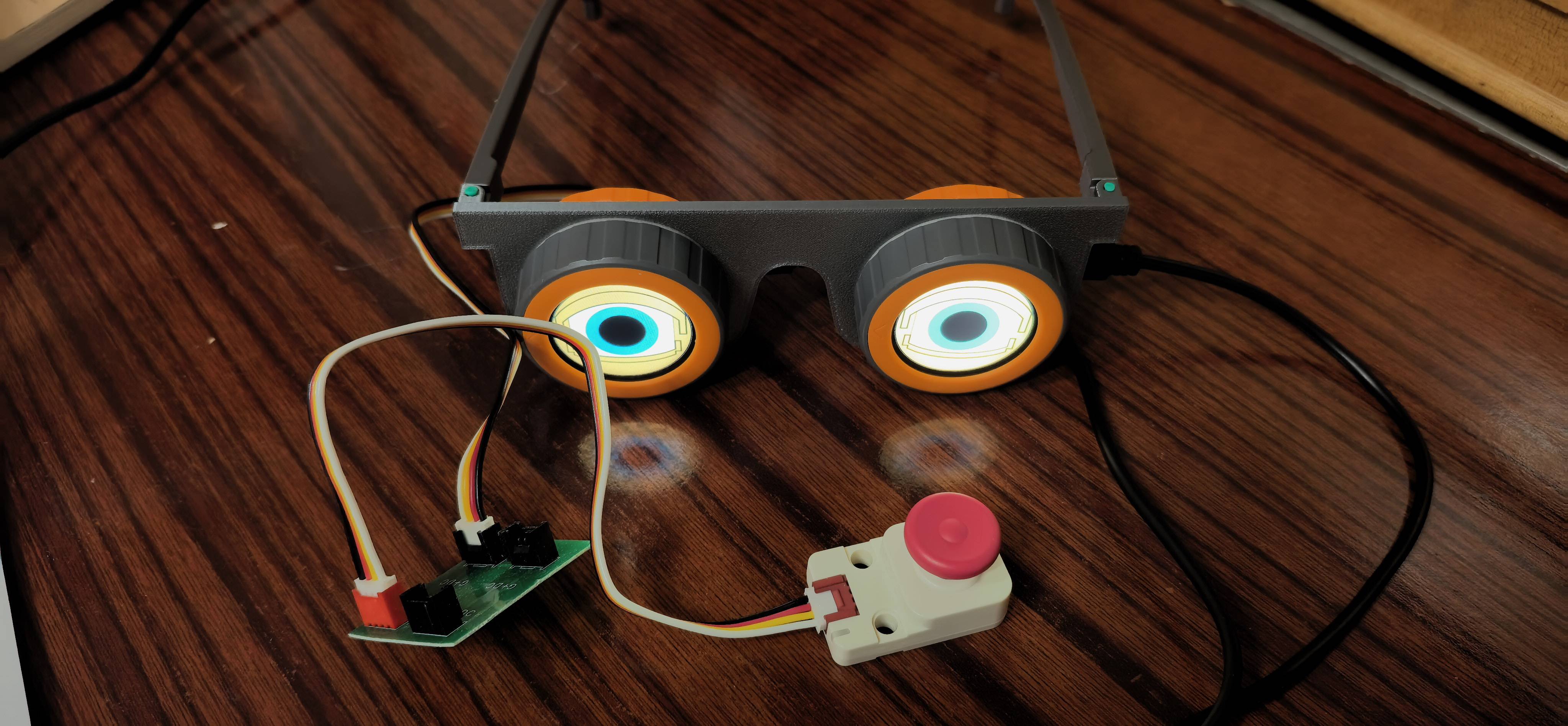

实物展示1

6.3 典型启动日志

==================================================
 M5Dial + Unit-Joystick2 Wireless Sync
==================================================
[Boot]   Random delay: 2341 ms
[I2C]    Init OK (SCL=1, SDA=2)
[Joystick2] Init OK (I2C addr 0x63)
[ESP-NOW] Callback registered
[Phase1] Waiting for MASTER_PING...
[Recv]   MASTER_PING from d0cf130f446c
[Role]   Became Slave
[Send]   SLAVE_JOIN (broadcast)
[Peer]   Added d0cf130f446c
[Recv]   SYNC from d0cf130f446c
[Image]  Switched to close
==================================================
[Loop]   Sync ready — press LEFT-SW-B to toggle

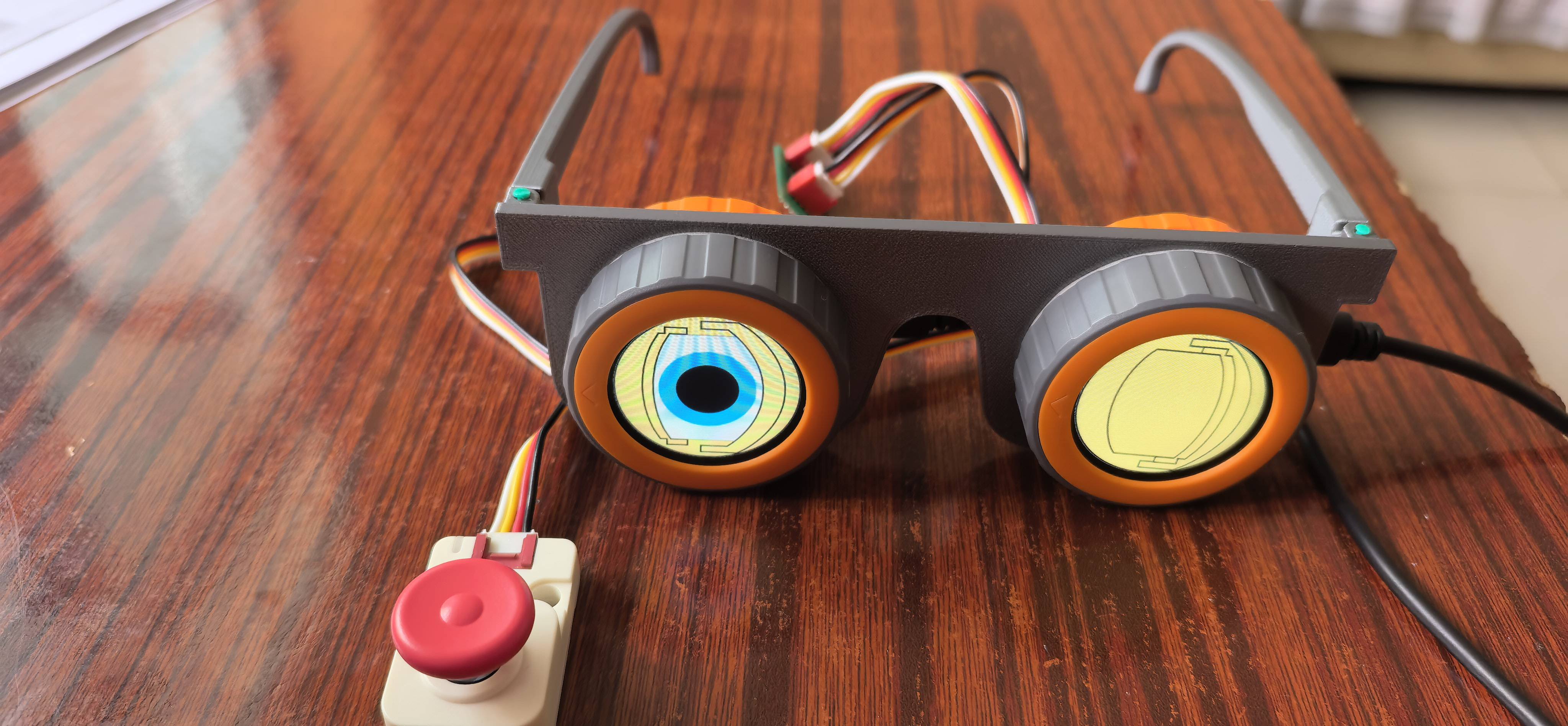

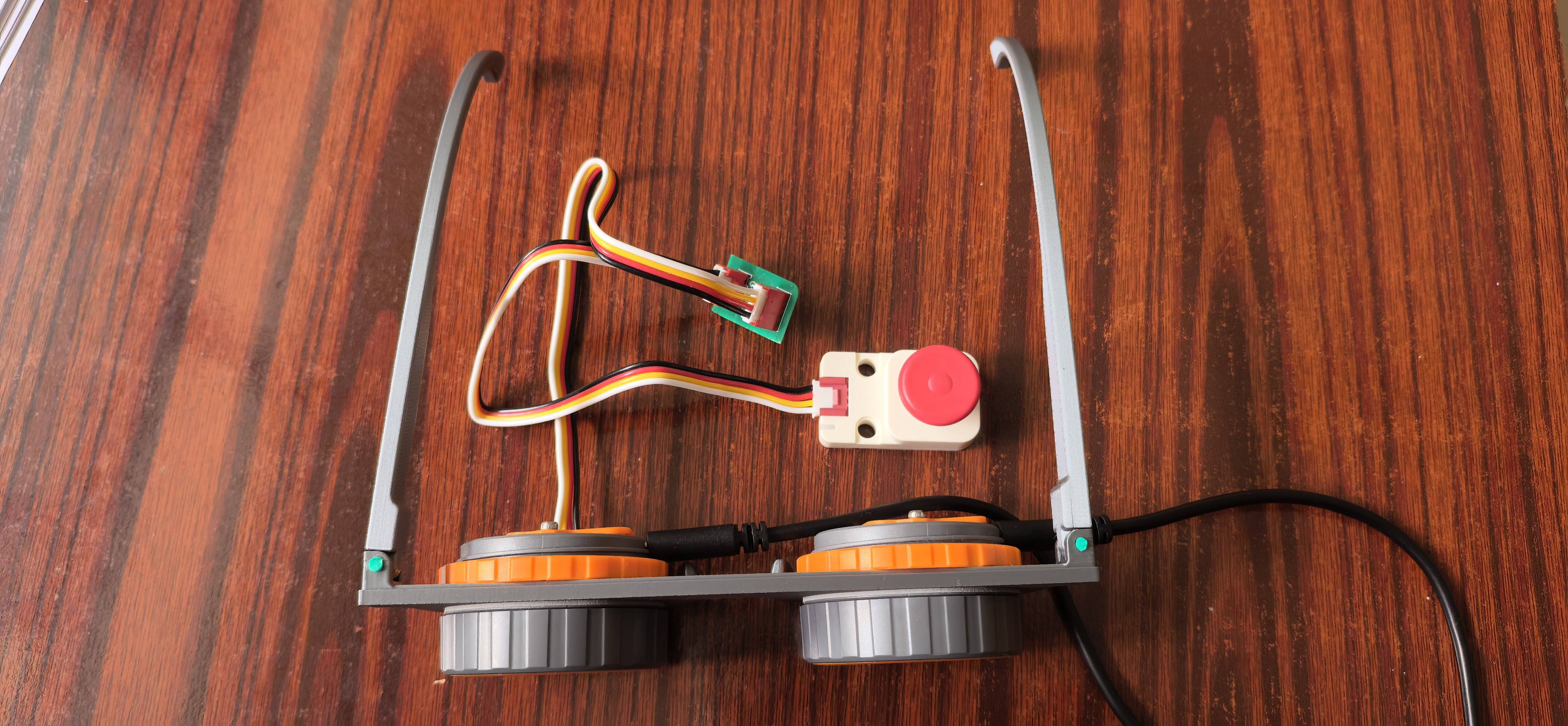

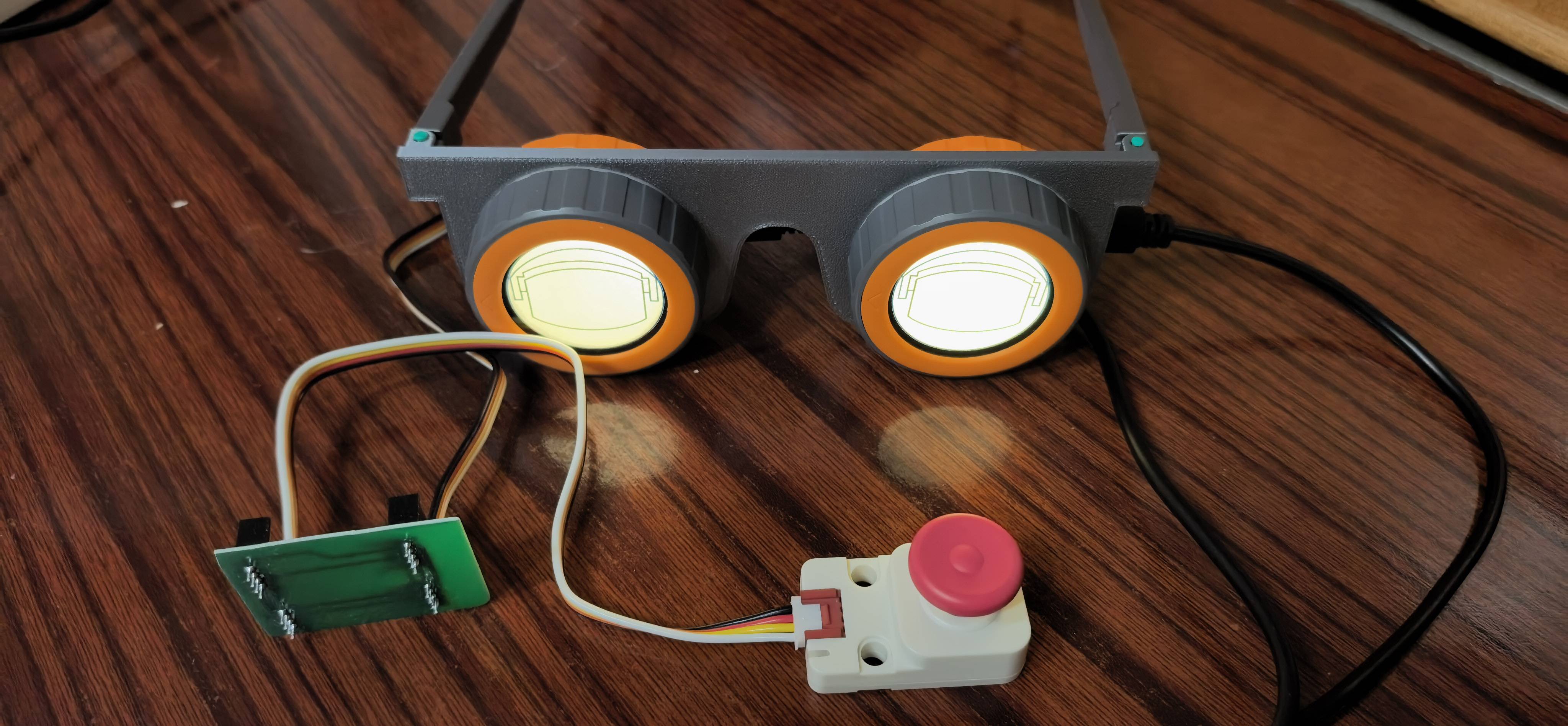

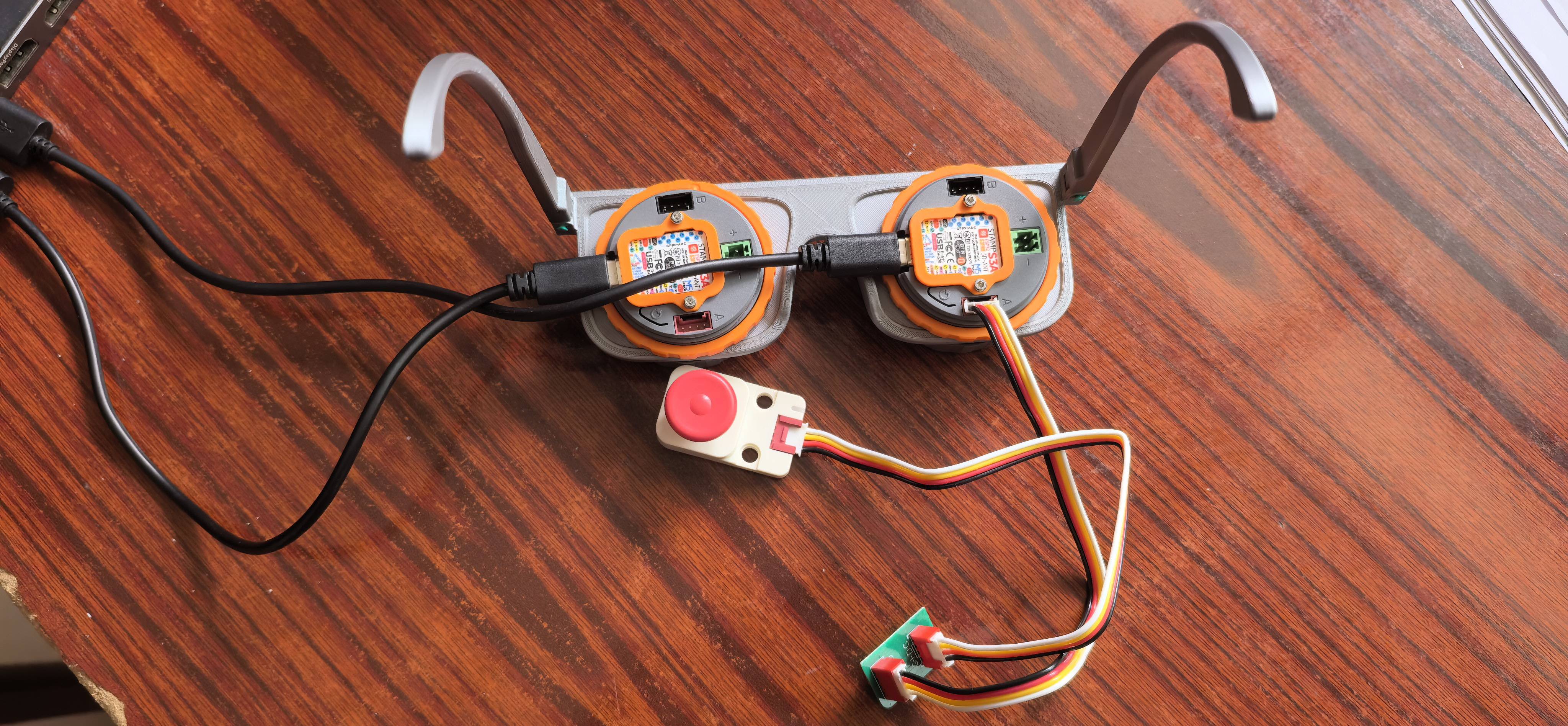

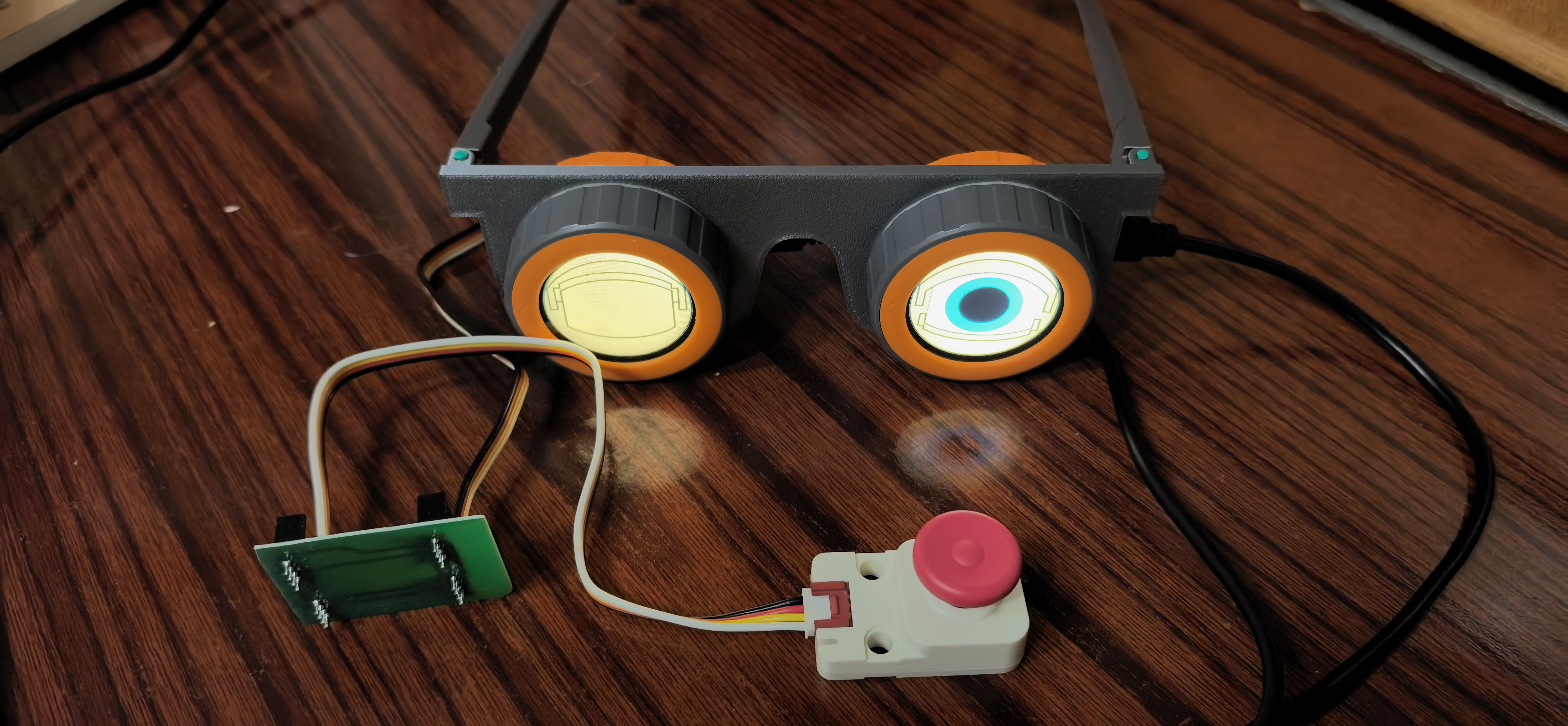

实物展示

七、设计中遇到的难题和解决方法

7.1 两端同时升 Master

现象：双设备几乎同时上电时可能各自升为 Master，相互只发 PING 不收 JOIN，无法连通。

对策：

启动阶段插入 0~5 s 随机 sleep_ms，破坏时间同步性
先监听 5 s，期间仅收不发，收不到 PING 才自升 Master
"先占"原则：先成为 Master 的一方持续广播，等待对方加入

delay = random.randint(0, 5000)
time.sleep_ms(delay)
# 5 秒后仍未收到 PING → 升 Master
if now_t >= listen_timeout:
    is_master = True

7.2 广播自收干扰

现象：ESP-NOW 广播模式下本端也会收到自己发出的消息，导致回调误判。

对策：回调入口处用本机 MAC 过滤，自包直接丢弃。

if mac_hex == mac_bytes_to_hex(now.get_mac(0)):
    return

7.3 按键机械抖动

现象：LEFT-SW-B 按下/释放瞬间触点抖动，单次按压可能被识别成多次。

对策：

上升沿检测：仅记录从 False 变为 True 的那一次
loop 以 ~20 ms 周期运行，天然具备低通滤波效果

btn = joystick.get_button_status()
if btn and not prev_button:
    toggle_image()
    send_sync()
prev_button = btn

7.4 I2C 引脚适配

现象：M5Dial 的 Port.A 引脚编号与其它 M5 设备不同，直接套用通用配置会通信失败。

对策：查阅 M5Dial V1.1 原理图，确认 Port.A 对应 SCL=Pin(1)、SDA=Pin(2)，并在代码中显式指定。

i2c = I2C(1, scl=Pin(1), sda=Pin(2), freq=100000)
joystick = Joystick2Unit(i2c, address=0x63)

八、心得体会

8.1 项目收获

ESP-NOW 协议实践：通过实际编码理解了 ESP-NOW 广播的收发模型与回调机制，掌握了基于消息的 Master/Slave 角色协商方法
I2C 外设驱动：掌握了 Joystick2Unit 的初始化、按钮读取、RGB LED 控制等 API，加深了对 I2C 总线时序的理解
M5Dial + UiFlow2 开发：熟悉了 M5Dial 的屏幕驱动、图片加载、ESP-NOW 模块的使用流程
双端同步设计：从信号产生、本地响应到无线广播、对端执行，完整实践了一条端到端同步链路
轻量协议设计：用 PING/JOIN/SYNC 三条消息完成了自动发现、角色协商、数据同步三大功能

8.2 技术亮点

零手工配置：上电即自动配对，无需预存任何 MAC 或 SSID
霍尔按键输入：非接触式磁感摇杆，杜绝机械磨损隐患
灯色联动：WS2812 灯珠与连接状态、画面状态三者绑定一次到位
秒级同步：ESP-NOW 广播延迟在毫秒级，人眼几乎无感知
双重防冲突：随机延时 + 超时监听两道防线确保角色分配可靠

8.3 改进方向

信道加密：对 ESP-NOW 载荷做 AES 加密，防范空中窃听
多端组网：将 1 对 1 拓展为 1 对 N，实现多设备同步切换
X/Y 轴利用：将摇杆的模拟位移数据纳入交互，支持更多操控维度
心跳保活：定期心跳检测，断开后自动重连
模式切换：长按按键切换同步模式（主从 / 对等 / 独立）
OTA 远程升级：通过网络推送固件，免去物理刷机
低功耗睡眠：无操作时进入深度睡眠，延长续航
配对持久化：将已配对设备信息写入 Flash，下次开机直连
多图轮播：利用 X/Y 轴选择图片，扩展内容展示能力

创意方向关联

本设计涉及的关键技术可向以下方向延伸：

无线通信方向

ESP-NOW 的低延迟广播机制可用于智能楼宇内的设备联动场景：

局域联动：建筑内多终端通过 ESP-NOW 实现状态同步，无需中心网关
广播迁移：ESP-NOW 的组播模型可为 5G 物联网的群发指令提供参考
高带宽扩展：将 WiFi 作为骨干网承载大批量设备的数据聚合

嵌入式 AI 方向

摇杆 + 无线同步的交互框架可作为 AI 终端的输入/输出管道：

人机接口：摇杆用作 AI 设备的指令输入装置
协同推理：AI 推理结果通过 ESP-NOW 分发至多个终端同步呈现
场景联动：单次触发驱动多个节点协同响应，适合智能家居场景

楼宇自动化方向

双端同步控制是建筑自动化的基础模块：

联动控制：一个触发源驱动多处执行器同时动作
状态镜像：分布式节点间的状态实时保持一致
应急广播：紧急情况下同步触发全部关联设备

技术迁移清单

无线层：ESP-NOW 广播 + 自动发现协议
输入层：霍尔摇杆按键检测 + 上升沿去抖
硬件层：M5Dial + UiFlow2 MicroPython
应用层：多设备无线联动控制模式
