一、所选主题和项目介绍

本项目设计并实现了一款基于 STM32 双核架构的AMOLED 屏幕蓝牙网关，核心功能是通过低功耗蓝牙接收周边设备的数据，经过处理后在高分辨率条形屏幕上实时显示。项目采用模块化设计，将显示驱动与蓝牙通信分离，既保证了系统的稳定性，又便于后续功能扩展。

该网关可广泛应用于智能家居状态显示、工业设备数据监控、环境传感器数据展示等场景，具有体积小、功耗低、显示清晰、扩展性强等特点。

二、使用到的所有硬件介绍

640455-2

三、方案框图和项目设计思路介绍

3.1 系统方案框图

┌─────────────────┐         ┌─────────────────┐         ┌─────────────────┐
│  蓝牙设备群     │         │ STM32WB05       │         │ STM32U5A5       │
│  (传感器/开关)  │<───────>│ 蓝牙控制器      │<───────>│ 主控制器        │<───────>┐
└─────────────────┘  BLE    └─────────────────┘  UART   └─────────────────┘         │
                                                                                      │
                                                                                      │
                                                                                      v
                                                                             ┌─────────────────┐
                                                                             │ YDP302B001-V6   │
                                                                             │ 显示模块        │
                                                                             └─────────────────┘
                                                                                      ^
                                                                                      │
┌─────────────────┐         ┌─────────────────┐                                       │
│ 5V电源输入      │────────>│ 电源保护与滤波  │───────────────────────────────────────┘
└─────────────────┘         └─────────────────┘

3.2 设计思路

1. 双核架构设计：将蓝牙通信和显示驱动分离，由 STM32WB05 专门处理低功耗蓝牙协议栈，STM32U5A5 专注于高性能显示驱动和数据处理，避免了单芯片方案中蓝牙通信与显示刷新的资源冲突。
2. 接口标准化：采用 Nucleo 标准排针接口，便于更换不同型号的 STM32 开发板进行功能验证和升级。
3. 模块化设计：显示接口、蓝牙接口、电源电路各自独立，便于单独调试和维护。
4. 兼容性设计：预留 Arduino 兼容接口，可直接连接各种 Arduino 扩展板，扩展项目功能。

四、原理图和 PCB 展示及介绍

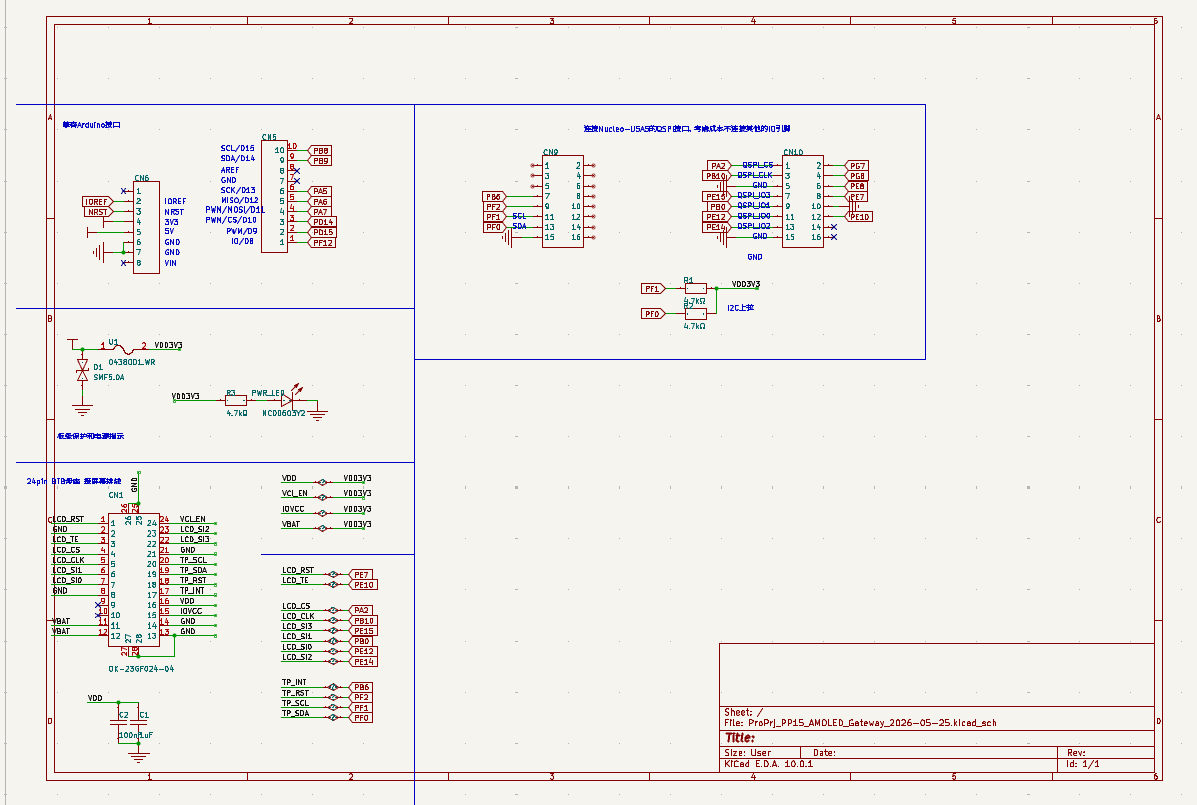

4.1 原理图设计

本项目原理图分为以下 5 个功能模块：

1. 电源输入与保护模块：5V 电源通过 CN6 输入，经过自恢复保险丝 U1 和 ESD 保护二极管 D1 后，输出 3.3V 系统电源。电源指示灯 PWR_LED 通过 R3 限流，指示系统供电状态。
2. 显示接口模块：24pin FPC 连接器 CN1 连接 YDP302B001-V6 显示模块，包含 SPI 通信接口、电源接口和预留的触摸接口。
3. STM32U5A5 接口模块：CN10 排针连接 U5A5 Nucleo 板的 SPI 和 GPIO 接口，实现屏幕的驱动控制。
4. STM32WB05 接口模块：CN9 排针连接 WB05 Nucleo 板的 UART 和 GPIO 接口，实现蓝牙数据的传输。
5. Arduino 兼容接口模块：CN5 和 CN6 排针提供标准 Arduino 接口，便于连接各种扩展模块。

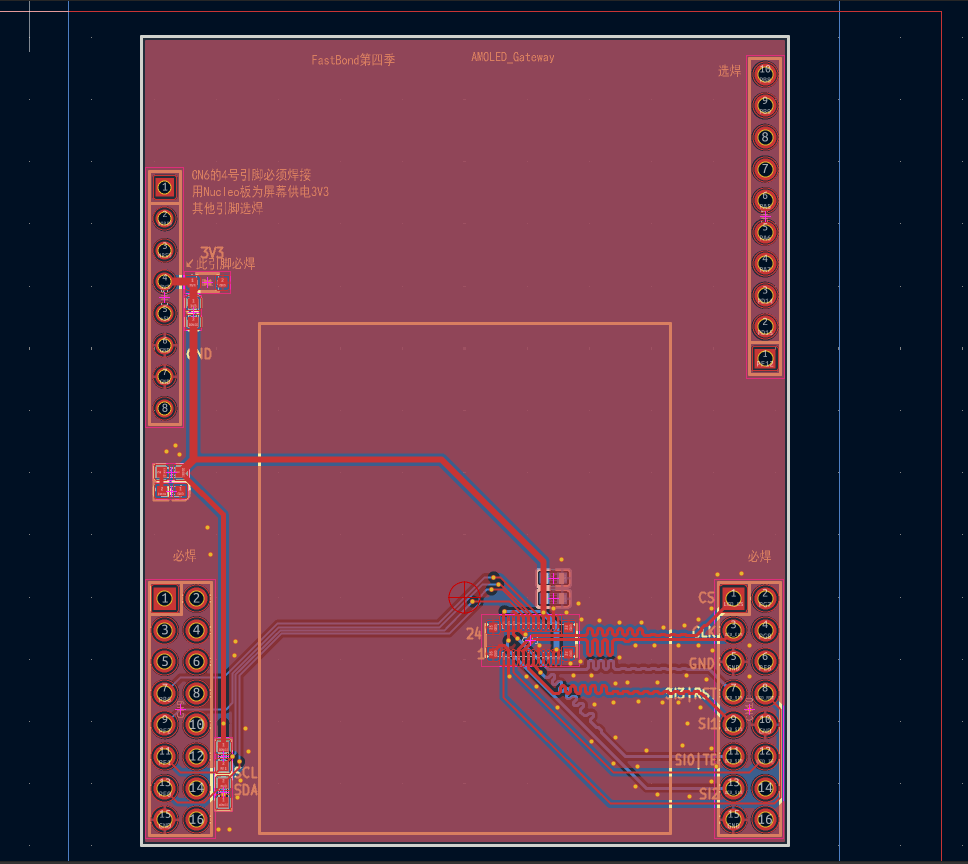

4.2 PCB 设计

• 板层结构：两层板设计，顶层为信号层，底层为完整的地平面，保证了良好的信号完整性和 EMC 性能。
• 尺寸规格：90.85mm×73.72mm，适合安装在标准的塑料外壳中。
• 布局特点：
• • 显示连接器 CN1 位于 PCB 中央，便于屏幕居中安装
  • 电源电路位于 PCB 左侧，远离高速信号线路，减少电源噪声干扰
  • Nucleo 接口位于 PCB 右侧和下方，便于插拔开发板
• 布线亮点：
• • SPI 信号线采用蛇形等长布线，保证了信号的时序同步
  • 所有高速信号线下方均为完整的地平面，无分割
  • 电源走线宽度≥0.5mm，保证了足够的载流能力
  • 在电源引脚和连接器附近密集放置接地过孔，降低接地阻抗

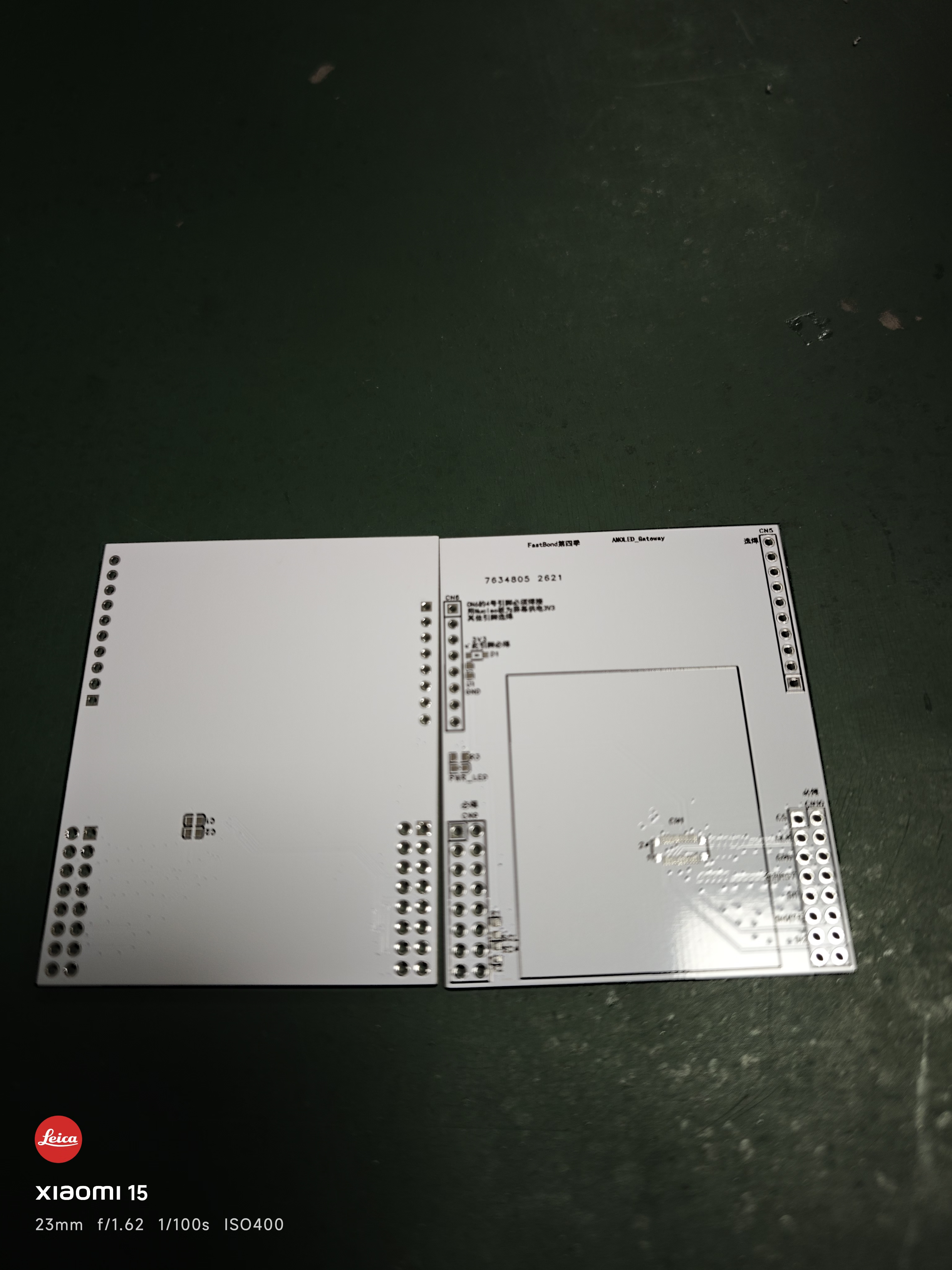

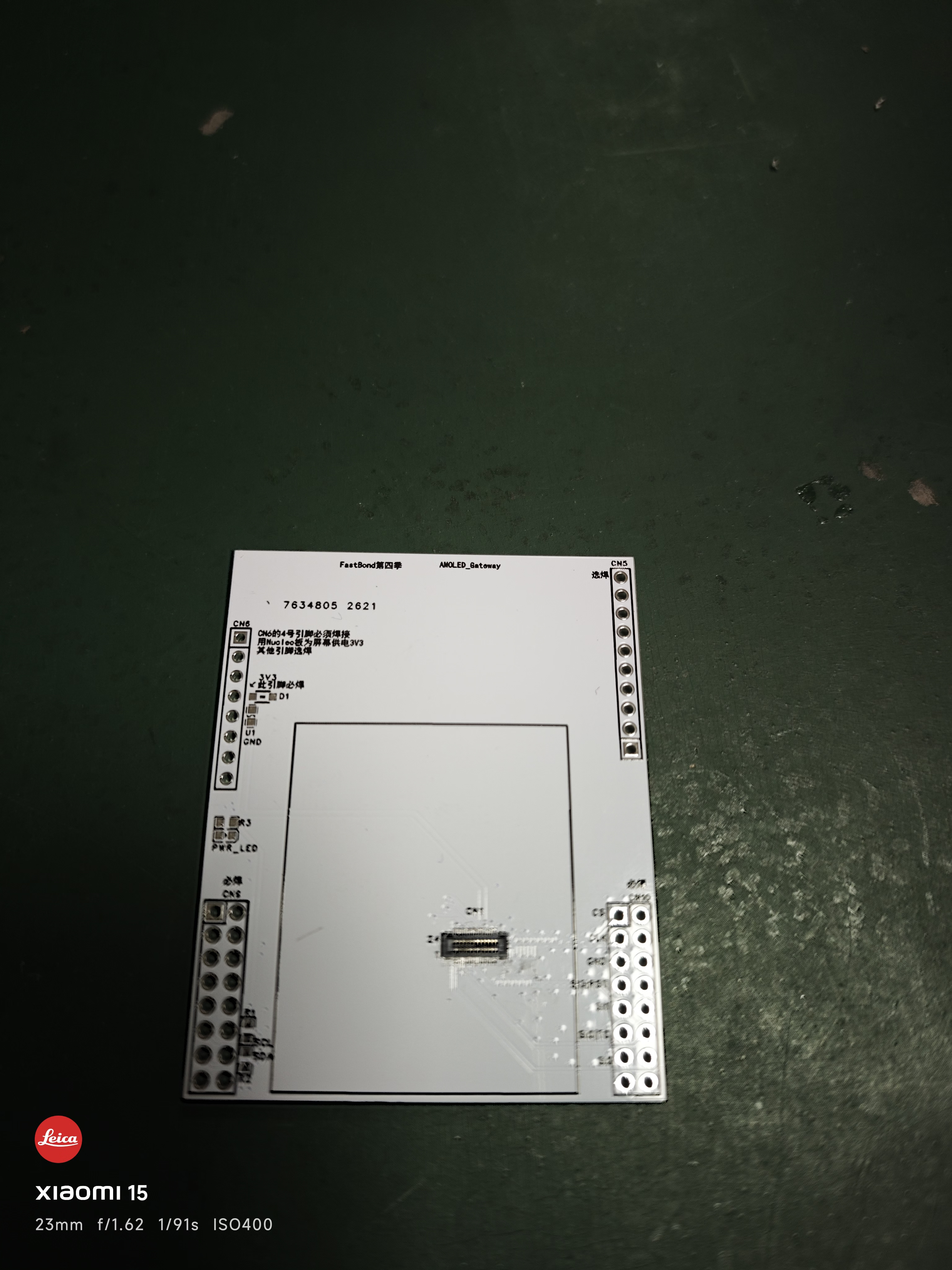

4.3 打版情况

当前为V0 版本首次打样，主要用于验证电路原理和基本功能。根据调试结果，后续可能会进行以下改进：

1. 增加 1.8V LDO 电源芯片，解决 LCD IOVCC 电平匹配问题
2. 增加 SPI 电平转换芯片，实现 3.3V MCU 与 1.8V LCD 的可靠通信
3. 优化背光驱动电路，增加恒流驱动芯片
4. 调整 PCB 布局，进一步减小板卡尺寸

五、调试软件、软件流程图和关键代码介绍

5.0 焊接调试

调试故障总结

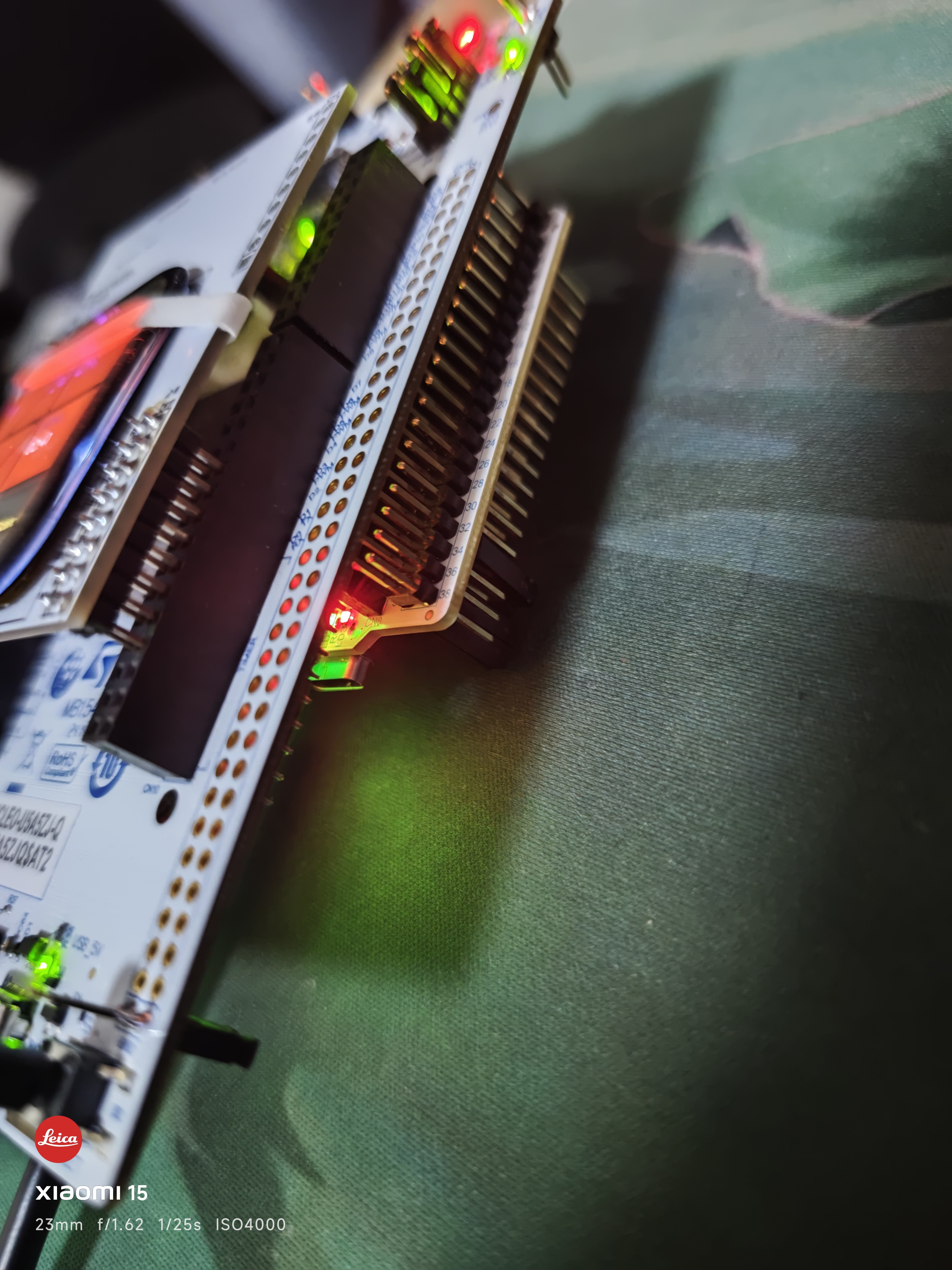

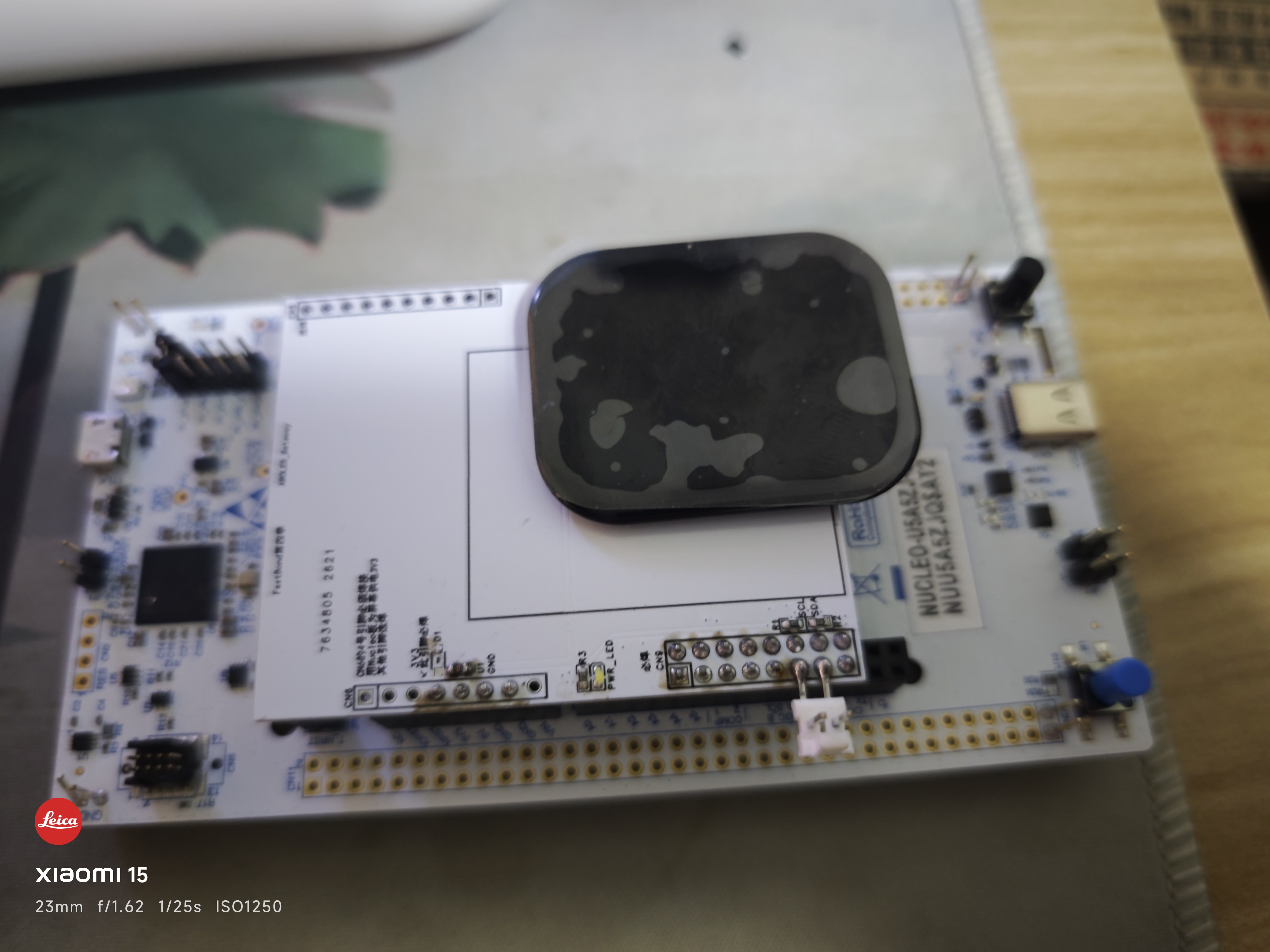

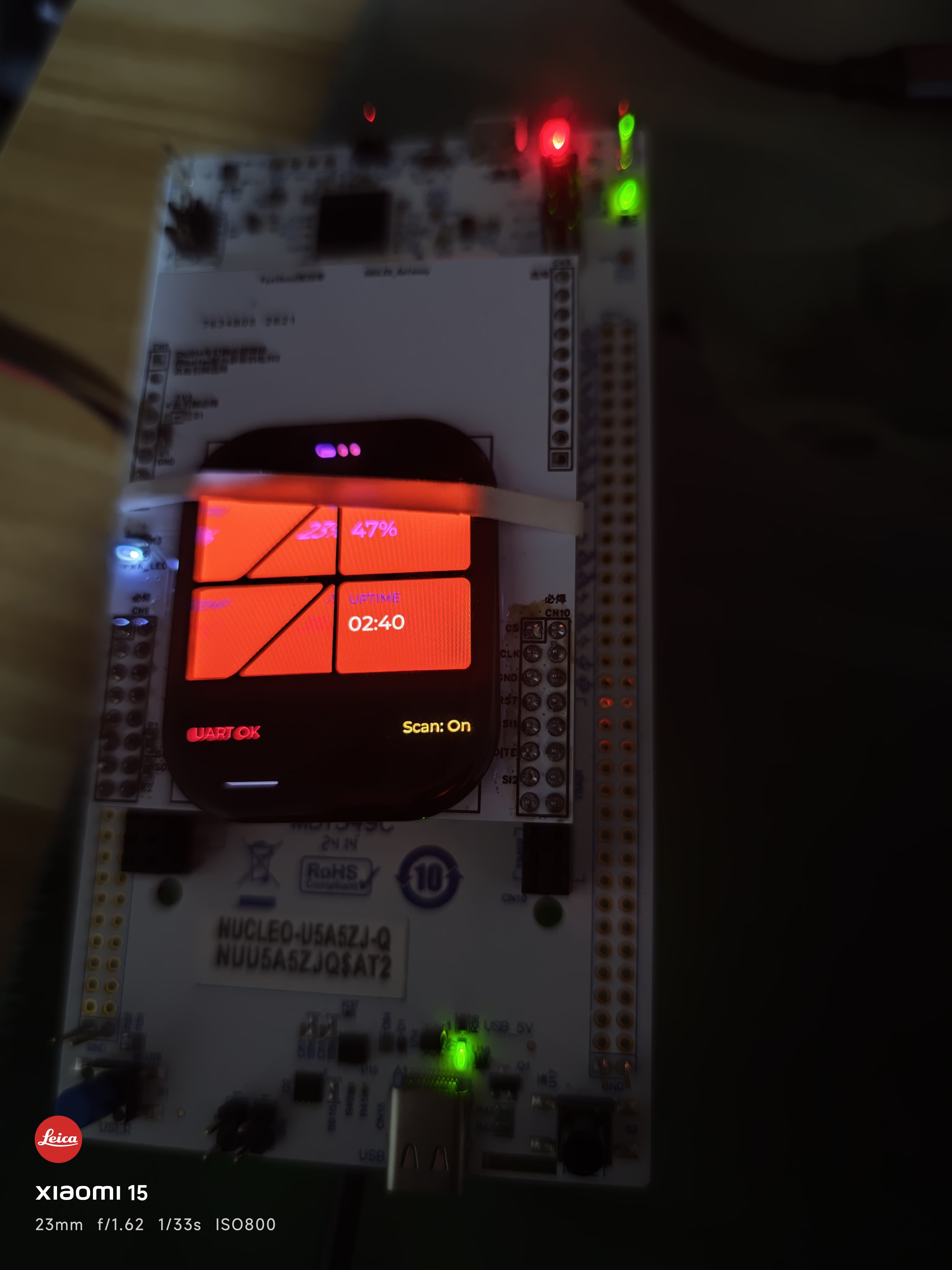

• 原计划使用WB05和U5A5进行连接的，但是AMOLED显示器的板子放在上面，WB05的板子无法从下侧直接连接到U5A5，这是nucleo的一点缺陷，而且WB05不能安装到U5A5的上方。

5.1 调试软件

• STM32CubeIDE 1.14.0：用于 STM32U5A5 和 STM32WB05 的软件开发和调试
• STM32CubeMX 6.10.0：用于生成初始化代码和配置外设
• Serial Port Utility：用于串口调试和数据监控

5.2 软件流程图

STM32WB05蓝牙控制器流程：
开始 → 初始化系统时钟 → 初始化UART串口 → 初始化BLE蓝牙协议栈 → 开始广播 → 等待连接
→ 连接成功 → 接收蓝牙数据 → 通过UART发送给U5A5 → 循环接收发送

STM32U5A5主控制器流程：
开始 → 初始化系统时钟 → 初始化UART串口 → 初始化SPI外设 → 初始化LCD显示 → 清屏
→ 显示开机界面 → 等待串口数据 → 接收数据并解析 → 更新显示内容 → 循环等待

5.3 关键代码片段

STM32U5A5 SPI 初始化代码

c

运行

/* SPI2 init function */
void MX_SPI2_Init(void)
{
  hspi2.Instance = SPI2;
  hspi2.Init.Mode = SPI_MODE_MASTER;
  hspi2.Init.Direction = SPI_DIRECTION_2LINES;
  hspi2.Init.DataSize = SPI_DATASIZE_8BIT;
  hspi2.Init.CLKPolarity = SPI_POLARITY_LOW;
  hspi2.Init.CLKPhase = SPI_PHASE_1EDGE;
  hspi2.Init.NSS = SPI_NSS_SOFT;
  hspi2.Init.BaudRatePrescaler = SPI_BAUDRATEPRESCALER_16; // 18MHz
  hspi2.Init.FirstBit = SPI_FIRSTBIT_MSB;
  hspi2.Init.TIMode = SPI_TIMODE_DISABLE;
  hspi2.Init.CRCCalculation = SPI_CRCCALCULATION_DISABLE;
  hspi2.Init.CRCPolynomial = 7;
  hspi2.Init.CRCLength = SPI_CRC_LENGTH_DATASIZE;
  hspi2.Init.NSSPMode = SPI_NSS_PULSE_ENABLE;
  if (HAL_SPI_Init(&hspi2) != HAL_OK)
  {
    Error_Handler();
  }
}

LCD 初始化代码

c

运行

void LCD_Init(void)
{
  LCD_RST_LOW();
  HAL_Delay(10);
  LCD_RST_HIGH();
  HAL_Delay(10);

  LCD_Write_Cmd(0x11); // Sleep out
  HAL_Delay(120);

  LCD_Write_Cmd(0x3A); // Set color mode
  LCD_Write_Data(0x05); // 16-bit color

  LCD_Write_Cmd(0x36); // Set memory data access control
  LCD_Write_Data(0x00);

  LCD_Write_Cmd(0x29); // Display on
  HAL_Delay(10);
}

六、设计中遇到的难题和解决方法

6.1 QSPI 通信不稳定问题

问题描述：当 SPI 时钟频率设置为 36MHz 时，出现随机的通信错误，导致屏幕显示异常。

解决方法：

1. 降低 SPI 时钟频率至 18MHz，通信稳定性显著提高。
2. 在 PCB 布线中对 SPI 信号线进行蛇形等长处理，保证信号时序同步。
3. 在靠近 LCD 端的 SPI 信号线上预留 33Ω 阻尼电阻位置，用于抑制信号反射。

6.2 电源噪声干扰问题

问题描述：背光开启时，屏幕上出现明显的水波纹干扰。

解决方法：

1. 在 LCD 电源引脚附近增加 100nF 和 1μF 的去耦电容，且尽可能靠近引脚放置。
2. 将背光电源与数字电源分开布线，避免电源噪声耦合到数字电路。
3. 在 PCB 底层增加完整的地平面，降低接地阻抗。

七、心得体会

通过本次 AMOLED 屏幕蓝牙网关项目的设计与实现，我在硬件设计、PCB 布线和嵌入式软件开发方面都获得了宝贵的经验。

7.1 主要收获

1. 电平匹配的重要性：在设计不同电平的器件接口时，必须仔细阅读数据手册，严格按照器件要求设计电平转换电路，避免因电平不匹配导致器件损坏。
2. PCB 布线的细节：高速信号布线需要特别注意阻抗匹配、长度匹配和参考平面的完整性，这些细节直接影响系统的稳定性。
3. 模块化设计的优势：采用模块化设计可以大大降低系统的复杂度，便于单独调试和维护，同时也提高了系统的可扩展性。
4. 电源设计的关键作用：良好的电源设计是系统稳定工作的基础，必须充分考虑电源滤波、过流保护和 ESD 防护等问题。

7.2 改进建议

1. 集成度提升：后续版本可以考虑将 STM32U5A5 和 STM32WB05 芯片直接焊接在 PCB 上，替代 Nucleo 开发板，进一步减小系统体积和成本。
2. 电源优化：增加锂电池充电管理电路，使网关可以通过电池供电，提高便携性。
3. 功能扩展：增加温湿度、气压等传感器接口，使网关不仅可以显示数据，还可以采集环境数据。
4. 显示优化：优化 LCD 驱动代码，提高屏幕刷新速度和显示效果。

本次项目虽然遇到了一些问题，但通过不断的调试和改进，最终实现了预期的功能。在今后的设计中，我会更加注重细节，提高设计的可靠性和稳定性。
