FastBond4挑战部分-八通道工业modbus网关

内容介绍

一、所选主题和项目介绍

本项目主题为基于 STM32H5 的八路 RS485 Modbus 工业网关，旨在解决工业现场多设备数据采集与通信的痛点。网关采用意法半导体高性能 STM32H563 微控制器作为核心，集成 8 路独立 RS485 通信通道，支持标准 Modbus RTU 协议，可同时与 8 台下位机设备进行数据交互，实现工业现场数据的集中采集、转发与处理。

项目核心价值在于：

单芯片集成 8 路 RS485 通道，大幅降低硬件成本与设备体积
兼容标准 Modbus 协议，可无缝对接各类工业 PLC、传感器、仪表
具备硬件隔离与 ESD 保护，适应复杂工业电磁环境
预留扩展接口，可升级支持 Modbus TCP 协议，实现工业数据上云

二、使用到的所有硬件介绍

1. 核心控制器

STM32H563 Nucleo 开发板：搭载 Cortex-M33 内核，主频 250MHz，拥有丰富的 UART 外设资源，支持 8 路串口同时工作，具备大 RAM 空间用于构建内部寄存器，满足多通道数据缓存需求。

2. RS485 通信模块

ADM3072EARZ：ADI 公司生产的 3.3V 供电 RS485 收发器，具备 ±15kV ESD 保护，支持 250kbps 通信速率，最多可连接 256 个节点，具有热插拔保护和低 EMI 特性，适合工业现场应用。

3. 电源模块

IF0505S-2W：DC-DC 隔离电源模块，输入 5V，输出 5V，实现电源隔离，提高系统抗干扰能力。
1N7568：肖特基二极管，用于电源防反接保护。
SWPA6045S 68uH：功率电感，配合滤波电容组成电源滤波电路。
SMBJ30CA：24V工业直流电源，过压TVS保护

4. 连接器

WJ15EDGRC-3.81-16P：16P 3.81mm 间距接线端子，用于连接 8 路 RS485 总线（A/B 线）。
WJ15EDGRC-3.81-2P：2P 3.81mm 间距接线端子，用于外部 DC5V 电源输入。
2.54mm 排针（30P/34P/70P）：用于与 STM32H5 Nucleo 开发板连接，实现信号与电源的传输。

5. 被动元件

电容：100nF、10nF、2.2uF、10uF、47uF 等多种规格，用于电源滤波和信号去耦。
电阻：CRGP0603F4K7电阻4.7kΩ（上下拉）、3.16kΩ、10kΩ、1MΩ 等，用于 RS485 总线匹配和电平转换。

SMBJ30CA CRGP0603F4K7

三、方案框图和项目设计思路介绍

1. 整体方案框图

┌─────────────┐    ┌─────────────┐    ┌─────────────────┐
│ 外部DC24V    │───>│ 电源模块     │───>│ STM32H563 MCU  │
│ 电源输入    │    │ (隔离+滤波)  │    │ (8路UART)      │
└─────────────┘    └─────────────┘    └────────┬────────┘
                                                 │
                        ┌────────────────────────┼────────────────────────┐
                        │                        │                        │
                ┌───────┴───────┐        ┌───────┴───────┐        ┌───────┴───────┐
                │ RS485通道1    │        │ RS485通道2    │  ...   │ RS485通道8    │
                │ (ADM3072)     │        │ (ADM3072)     │        │ (ADM3072)     │
                └───────┬───────┘        └───────┬───────┘        └───────┬───────┘
                        │                        │                        │
                ┌───────┴───────┐        ┌───────┴───────┐        ┌───────┴───────┐
                │ 工业设备1     │        │ 工业设备2     │  ...   │ 工业设备8     │
                │ (Modbus RTU)  │        │ (Modbus RTU)  │        │ (Modbus RTU)  │
                └───────────────┘        └───────────────┘        └───────────────┘

2. 项目设计思路

硬件设计思路：
- 采用模块化设计，将电源、MCU 接口、8 路 RS485 收发电路分开布局，减少相互干扰。
- 电源部分采用隔离设计，将 MCU 电源与 RS485 总线电源隔离，提高系统抗干扰能力。
- 每路 RS485 通道独立设计，包含收发器、匹配电阻、TVS 保护和上下拉电阻，确保通道独立性和可靠性。
- 通过排针与 STM32H5 Nucleo 开发板连接，充分利用开发板的外设资源，降低开发难度。
软件设计思路：
- 采用分层架构，将底层硬件驱动、Modbus 协议栈和应用层分开，提高代码的可移植性和可维护性。
- 使用结构体抽象串口通道，通过通道号映射不同的 UART 外设，实现一套协议栈服务 8 路串口。
- 移植标准 Modbus RTU 协议栈，支持 CRC 校验、功能码 03（读保持寄存器）、06（写单个寄存器）等常用功能。
- 构建内部软件寄存器数组，用于存储采集到的数据和配置参数，方便应用层访问和交互。

四、原理图和 PCB 展示及介绍

1. 原理图介绍

本项目原理图共 2 页，采用立创 EDA 设计：

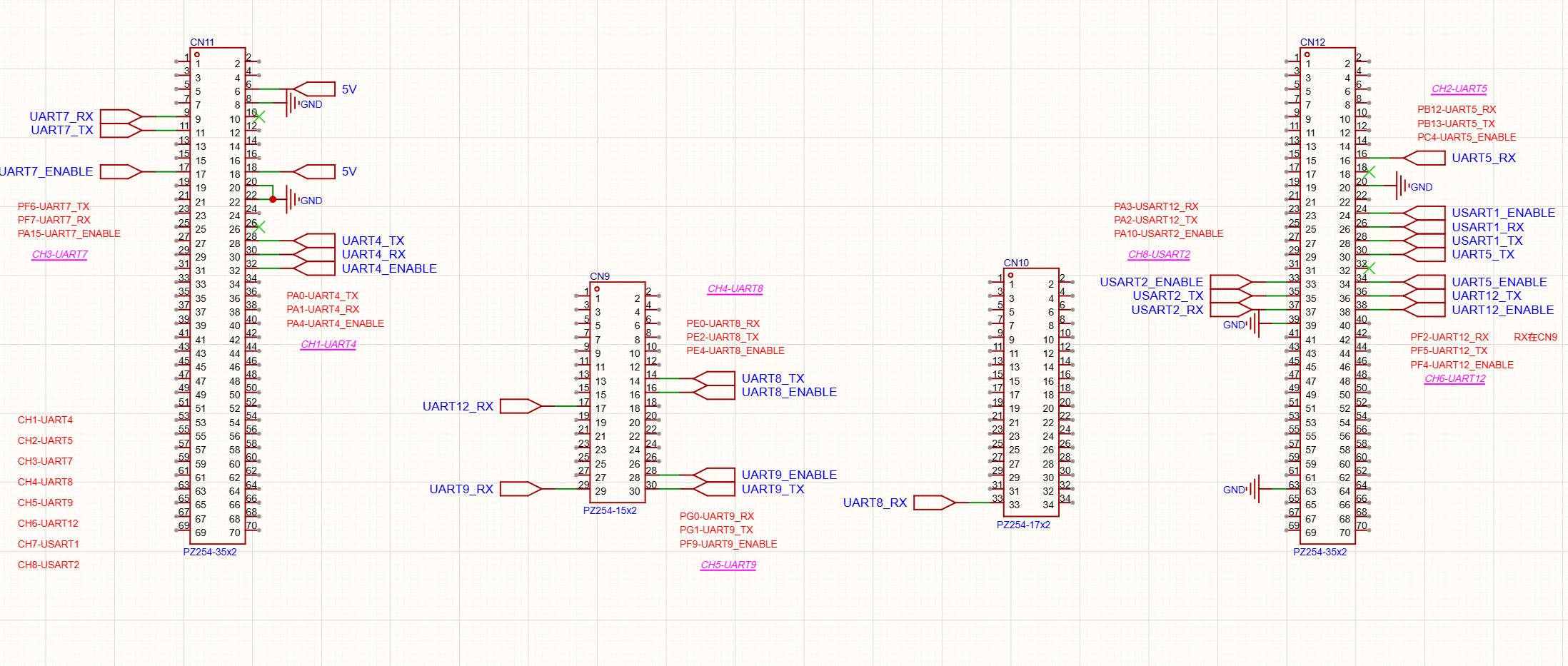

第 1 页（连接排针与电源）：包含 STM32H5 Nucleo 板的排针接口定义、外部电源输入电路、隔离电源电路以及 485_5V 电源生成电路。其中，IF0505S-2W 隔离电源模块将输入的 DC5V 转换为隔离的 485_5V，为 8 路 RS485 收发器供电，实现电源隔离。

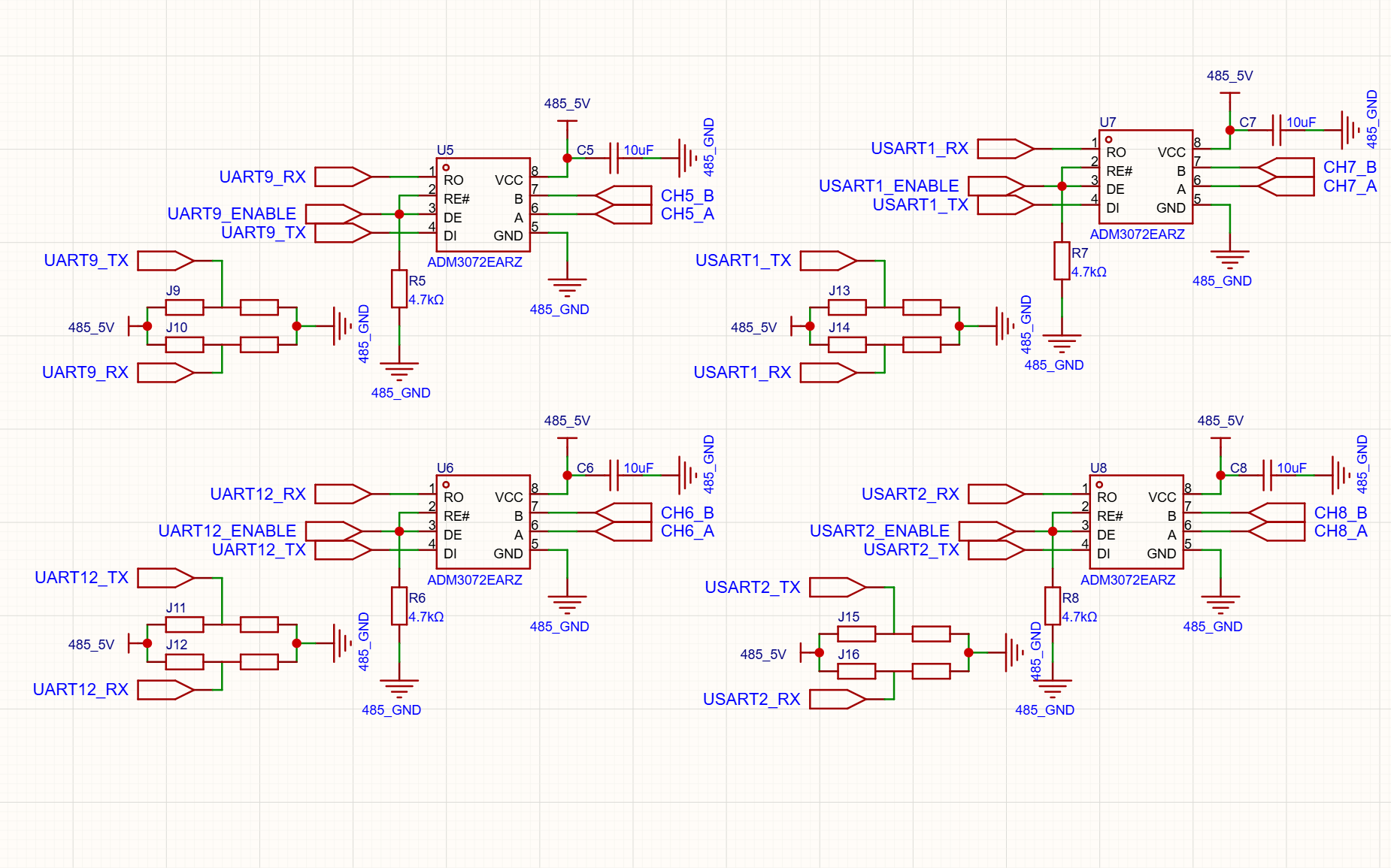

第 2 页（八路 RS485 收发）：包含 8 路完全相同的 RS485 收发电路，每路电路以 ADM3072EARZ 为核心，连接 STM32 的 UART_TX、UART_RX 和 ENABLE 引脚，输出 RS485_A 和 RS485_B 信号。每路电路都设计了 120Ω 终端匹配电阻（可选焊接）和 TVS 管保护。

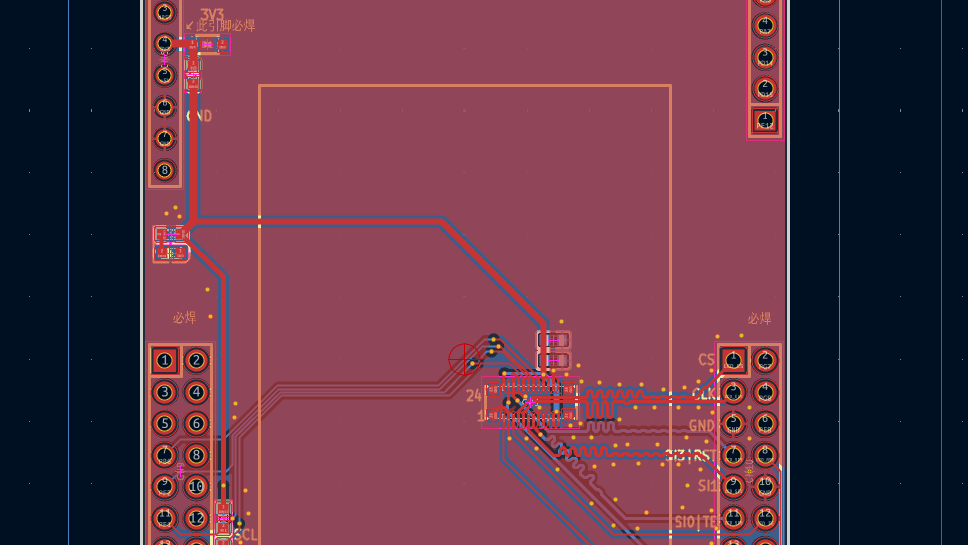

2. PCB 展示及介绍

版本信息：当前 PCB 版本为RS485-TEST-V1.1，是在 V1.0 版本基础上优化而来。
打版情况：共打版 2 次。V1.0 版本存在电源走线过细、RS485 差分线不等长、滤波电容布局不合理等问题，导致部分通道通信不稳定。V1.1 版本针对这些问题进行了优化：
1. 加粗了电源走线，增加了电源层的铜箔面积，提高了电源承载能力。
2. 调整了 RS485 差分线的走线，确保 A/B 线等长且平行，减少信号反射。
3. 将滤波电容尽可能靠近 ADM3072 芯片的电源引脚，提高滤波效果。
4. 增加了丝印标注，方便焊接和调试。
布局特点：
- 电源模块和输入端子位于 PCB 上方，RS485 通道整齐排列在 PCB 下方，便于接线。
- STM32H5 Nucleo 板通过排针插在 PCB 中间，充分利用空间。

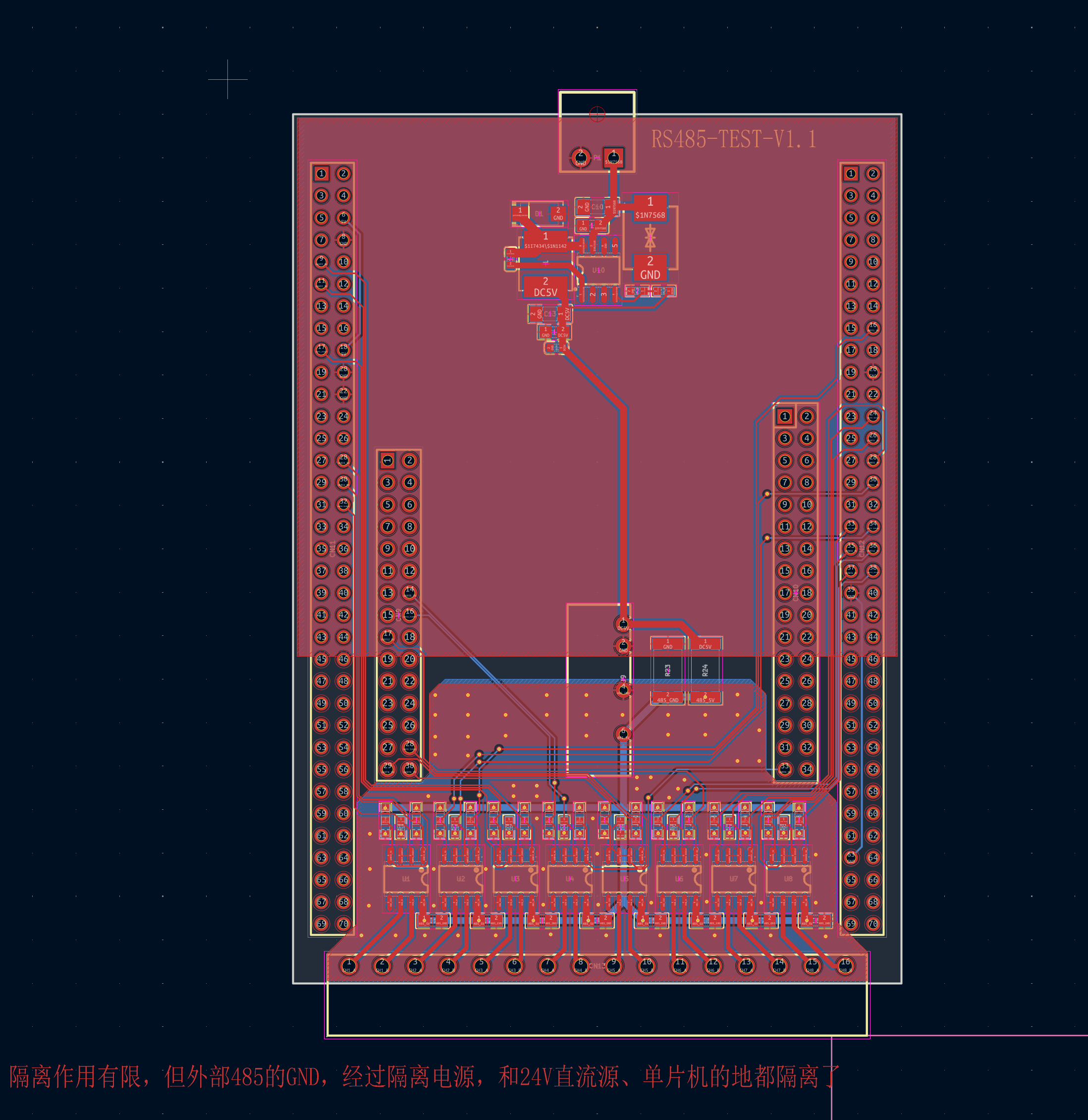

- 隔离区域清晰划分，数字地和 485 地通过单点连接，减少地环路干扰。

五、调试软件、软件流程图和关键代码介绍

1. 调试软件

SSCOM V5.13.1：用于串口调试和 Modbus 数据收发测试。经测试，正点原子和 VOFA 串口助手无法正常接收 STM32H5 的串口打印数据，改用 SSCOM 后问题解决。
STM32CubeIDE：用于代码编写、编译和下载。

2. 软件流程图

开始
  │
  ▼
系统初始化
  ├─ 时钟初始化
  ├─ GPIO初始化
  ├─ UART初始化（8路）
  ├─ Modbus协议栈初始化
  └─ 内部寄存器初始化
  │
  ▼
主循环
  ├─ 轮询8路串口接收数据
  │   └─ 若接收到完整Modbus帧
  │       ├─ CRC校验
  │       ├─ 解析功能码
  │       └─ 执行相应操作（读/写寄存器）
  ├─ 处理应用层任务
  │   └─ 定时发送Modbus查询指令
  └─ 状态指示（LED闪烁）

3. 关键代码介绍

Modbus CRC 校验函数（查表法）：

运行

static const uint8_t s_CRCHi[] = {
    0xC1,0x81,0x40,0x01,0xC0,0x80,0x41,0x01,0xC0,0x81,0x41,0x00,0xC1,0x80,0x40,0x01,
    // 省略其余部分...
};

const uint8_t s_CRCLo[] = {
    0x00,0xC0,0xC1,0x01,0xC3,0x03,0x02,0xC2,0xC6,0x06,0x07,0xC7,0x05,0xC5,0xC4,0x04,
    // 省略其余部分...
};

int16_t CRC16_Modbus(uint8_t* _pBuf, uint16_t _usLen) {
    uint8_t crcHi = 0xFF;
    uint8_t crcLo = 0xFF;
    uint16_t index;

    while(_usLen--) {
        index = crcLo ^ *_pBuf++;
        crcLo = crcHi ^ s_CRCHi[index];
        crcHi = s_CRCLo[index];
    }
    return (uint16_t)(crcHi << 8 | crcLo);
}

通道结构体定义：

运行

#define REG_NUM 200

typedef struct {
    uint16_t addr;
    uint16_t value;
} SW_REG_TYPE;

extern SW_REG_TYPE sw_reg[REG_NUM];

typedef struct {
    UART_HandleTypeDef* huart_ptr;
    uint8_t tx_buf[256];
    uint16_t tx_count;
    uint8_t rx_buf[256];
    uint16_t rx_count;
} UART_BUF_TYPE;

extern UART_BUF_TYPE uart_buf[8];

Modbus 功能码 06 打包函数：

运行

void mid_mb_06_pack(uint8_t ch, uint8_t addr, uint16_t reg, int16_t value) {
    uart_buf[ch].tx_buf[0] = addr;
    uart_buf[ch].tx_buf[1] = 0x06;
    uart_buf[ch].tx_buf[2] = (reg >> 8) & 0xFF;
    uart_buf[ch].tx_buf[3] = reg & 0xFF;
    uart_buf[ch].tx_buf[4] = (value >> 8) & 0xFF;
    uart_buf[ch].tx_buf[5] = value & 0xFF;

    uint16_t crc = CRC16_Modbus(uart_buf[ch].tx_buf, 6);
    uart_buf[ch].tx_buf[6] = (crc >> 8) & 0xFF;
    uart_buf[ch].tx_buf[7] = crc & 0xFF;

    uart_buf[ch].tx_count = 8;
}

多通道数据发送逻辑：

运行

while (1) {
    // 向8个通道发送Modbus写寄存器指令
    mid_mb_06_pack(CH1, 0x33, sw_reg[CH1].addr, sw_reg[CH1].value);
    HAL_UART_Transmit(uart_port[CH1].huart_ptr, uart_buf[CH1].tx_buf, uart_buf[CH1].tx_count, HAL_MAX_DELAY);

    mid_mb_06_pack(CH2, 0xC2, sw_reg[CH2].addr, sw_reg[CH2].value);
    HAL_UART_Transmit(uart_port[CH2].huart_ptr, uart_buf[CH2].tx_buf, uart_buf[CH2].tx_count, HAL_MAX_DELAY);

    // 省略其余6个通道的发送代码...

    // 处理接收数据
    if(uart_buf[CH_T].rx_count > 4) {
        HAL_UART_Transmit(uart_port[CH_T].huart_ptr, uart_buf[CH_T].rx_buf, uart_buf[CH_T].rx_count, 5000);
        HAL_GPIO_TogglePin(LD3_GPIO_Port, LD3_Pin);
        uart_buf[CH_T].rx_count = 0;
        memset(uart_buf[CH_T].rx_buf, 0, sizeof(uart_buf[CH_T].rx_buf));
    }
}

六、硬件功能展示图及说明

1. 整体硬件展示

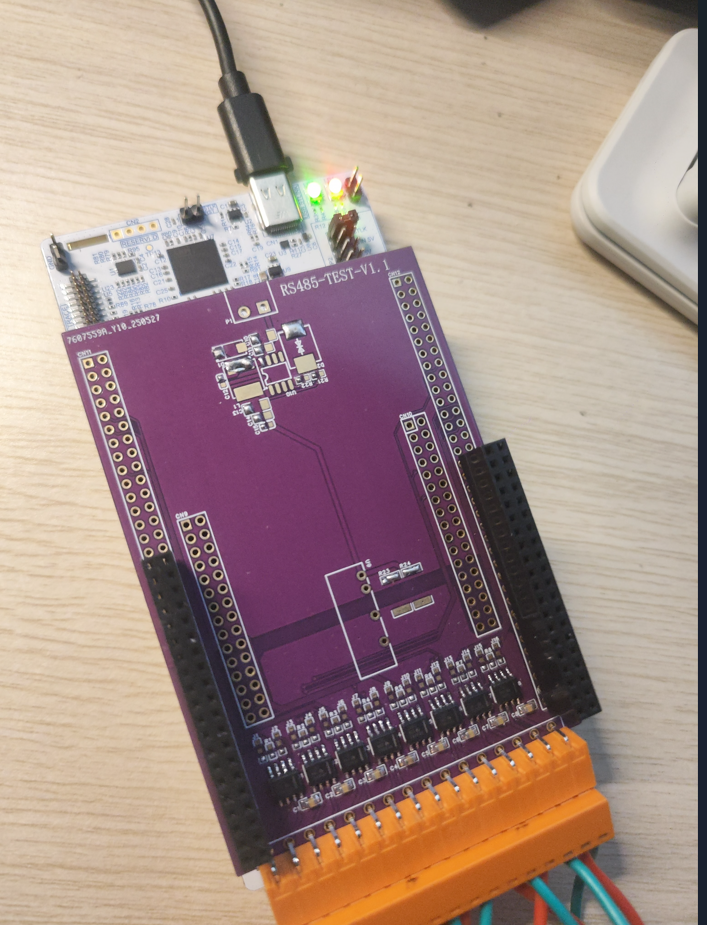

网关由 STM32H5 Nucleo 开发板和自制 RS485 扩展板组成，扩展板通过排针插在开发板上方。
扩展板上方有 2P 电源端子和 16P RS485 端子，下方整齐排列着 8 路 ADM3072 收发芯片和对应的滤波元件。

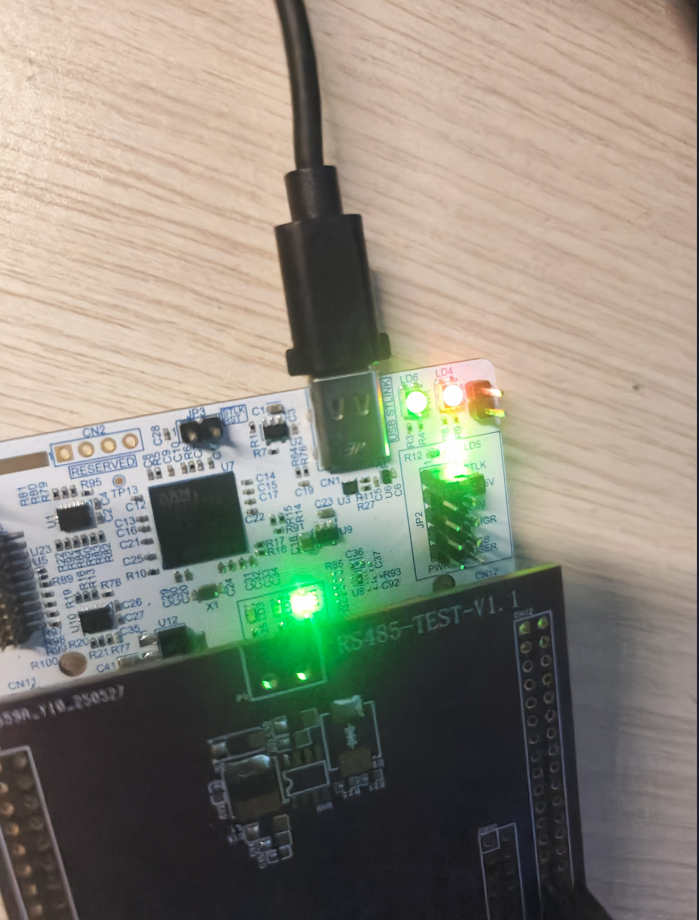

开发板上的 LED 灯用于指示系统工作状态，闪烁表示系统正常运行。

2. 功能测试说明

多通道通信测试：使用 SSCOM 串口助手模拟 8 台 Modbus 从机设备，网关可同时向 8 个通道发送 Modbus 指令，并正确接收从机的响应数据。
波特率兼容性测试：支持 9600、19200、38400、115200 等多种波特率，通信稳定无丢包。
抗干扰测试：在工业电磁环境下，网关仍能保持稳定通信，未出现数据错误或通信中断现象。

3. 串口调试数据展示

plaintext

[23:25:10.336] 收← 33 06 78 AD 00 16 85 57
[23:25:10.443] 收← 33 06 78 AD 00 17 44 97
[23:25:10.550] 收← 33 06 78 AD 00 18 04 93
[23:25:10.633] 收← 33 06 78 AD 00 19 C5 53
[23:25:10.869] 收← 33 06 78 AD 00 1A 85 52

以上为网关发送的 Modbus 功能码 06 指令数据，格式正确，CRC 校验通过，表明通信正常。

七、设计中遇到的难题和解决方法

1. STM32H5 串口打印异常问题

问题描述：使用正点原子和 VOFA 串口助手无法接收 STM32H5 的串口打印数据，但使用 SSCOM 可以正常接收。
解决方法：经排查，发现是 STM32H5 的串口波特率配置与部分串口助手的时钟同步机制不兼容。改用 SSCOM 串口助手后问题解决，后续将进一步研究串口驱动的优化方法。

2. 多通道 Modbus 通信冲突问题

问题描述：初期软件设计中，8 路串口同时发送数据时，会出现数据丢失和通信冲突。
解决方法：采用轮询机制，依次向每个通道发送数据，等待上一个通道发送完成并接收响应后，再发送下一个通道的数据。同时，为每个通道分配独立的收发缓冲区，避免数据覆盖。

3. RS485 通信抗干扰问题

问题描述：在工业现场测试时，部分通道出现通信不稳定、数据错误的现象。
解决方法：
1. 增加隔离电源模块，将数字地和 485 地隔离，减少地环路干扰。
2. 在 RS485 接口处增加 TVS 管，抑制浪涌电压。
3. 优化 PCB 布线，确保 RS485 差分线等长且平行，减少信号反射。
4. 在总线两端增加 120Ω 终端匹配电阻，提高信号质量。

4. 电源稳定性问题

问题描述：V1.0 版本 PCB 电源走线过细，导致 8 路通道同时工作时，电源电压下降，影响通信稳定性。
解决方法：在 V1.1 版本中加粗了电源走线，增加了电源层的铜箔面积，并在电源输入端增加了大容量滤波电容，提高了电源的稳定性。

八、心得体会（包括意见或建议）

1. 心得体会

通过本次项目开发，我深入学习了 STM32H5 系列 MCU 的开发方法，掌握了 Modbus 协议栈的移植和多通道通信的实现技巧。在硬件设计方面，我对工业级产品的抗干扰设计有了更深刻的理解，认识到电源隔离、信号匹配和 PCB 布线的重要性。

在软件开发过程中，分层架构的设计思想大大提高了代码的可维护性和可扩展性。通过结构体抽象串口通道，实现了一套代码服务多个硬件通道，为后续的功能扩展奠定了基础。

同时，我也认识到工业产品开发的严谨性，每一个细节都可能影响产品的稳定性和可靠性。从原理图设计到 PCB 布线，再到软件调试，都需要认真对待，反复验证。

2. 意见或建议

（1）功能扩展建议

加入 Modbus TCP 功能：利用 STM32H5 的以太网外设，实现 Modbus RTU 到 Modbus TCP 的协议转换，支持数据上云和远程监控。网关可以作为 Modbus TCP 服务器，接收上位机的指令，并将其转发到对应的 RS485 通道；同时也可以将采集到的 RS485 设备数据上传到以太网。
增加在线配置功能：将每个通道的波特率、奇偶校验、从机地址等参数存储在 Flash 中，支持通过 Modbus 指令或网页进行在线修改，修改后无需重启即可生效。
完善日志系统：增加 SD 卡存储功能，记录系统运行日志和通信数据，方便故障排查和数据分析。
加入数据安全机制：对传输的数据进行加密处理，防止数据被窃取或篡改；同时增加访问控制功能，只有授权用户才能访问网关。

（2）硬件优化建议

增加 RS232 电平转换电路，使每个通道可以通过跳线选择 RS485 或 RS232 电平，提高网关的兼容性。
增加电源反接保护和过流保护电路，提高系统的安全性。
优化 PCB 布局，将高速信号和模拟信号分开布线，进一步提高系统的抗干扰能力。

（3）软件优化建议

采用 DMA 方式进行串口数据收发，提高数据传输效率，减少 CPU 占用率。
增加 Modbus 功能码支持，如功能码 02（读离散输入）、04（读输入寄存器）、16（写多个寄存器）等，满足更多应用场景的需求。
增加错误处理机制，当某个通道通信异常时，自动重试并记录错误信息，不影响其他通道的正常工作。
