1. 项目介绍

1.1 项目背景

随着智能家居和物联网设备的快速发展，人机交互方式也在不断演进。触摸按键作为一种非机械接触式的输入方式，相比传统机械按键具有寿命长、密封性好、反应灵敏等优势，被广泛应用于各种电子产品中。本项目基于Microchip EV41C56A开发板，利用其内置的PTC（Peripheral Touch Controller）外设实现电容式触摸按键检测，并通过触摸事件控制板载LED的亮灭状态。

1.2 项目目标

本项目实现了以下功能目标：

• 单次触摸点亮LED：用户触摸触摸按键一次，板载LED点亮
• 再次触摸关闭LED：用户再次触摸触摸按键，LED熄灭
• 稳定可靠的触摸检测：通过软件滤波和状态机设计，确保触摸检测的稳定性和抗干扰能力
• 完善的去抖机制：避免触摸过程中的抖动和误触发，实现"触摸一次，动作一次"的精确控制

1.3 项目意义

本项目作为嵌入式触摸技术的入门实践，具有以下意义：

1. 掌握PTC触摸检测原理：通过实际项目深入理解电容式触摸检测的工作机制，包括电荷转移、自电容测量等技术细节
2. 学习Microchip QTouch库的使用：掌握Microchip官方提供的QTouch库API和配置方法
3. 实践状态机设计：通过四状态滤波状态机的设计，体会状态机在嵌入式系统中的应用价值
4. 理解TrustZone安全架构：本项目运行在具有TrustZone特性的PIC32CM5164芯片上，学习安全世界与非安全世界的交互机制

2. 硬件介绍

本项目采用Microchip PIC32CM5164LS00048作为主控芯片，这是一款基于ARM Cortex-M23内核的32位微控制器。

板载触摸按键采用自电容（Self-Capacitance）检测方式，连接至PA22引脚（对应Y16通道）。自电容检测的原理是在触摸电极与地之间形成一个寄生电容，当手指接近时，人体电容叠加到寄生电容上，导致电容量增加，通过测量电容量变化即可检测触摸事件。

触摸通道配置：

• 触摸引脚：PA22
• Y通道：Y16
• 传感器类型：NODE_SELFCAP（自电容模式）
• 检测阈值：20
• 迟滞：HYST_25（25%迟滞）

板载LED连接至PA15引脚，采用低电平有效配置（LED阳极接电源，阴极接PA15，PA15输出低电平时LED点亮）。

LED配置：

• LED引脚：PA15
• 控制方式：高/低电平切换
• 初始状态：LED点亮（表示系统上电正常）

2.4 开发环境

3. 方案设计与框图

3.1 系统架构

3.2 信号流程

3.3 项目设计思路

触摸检测原理

·本项目采用自电容检测模式（PTC Self-Capacitance Mode）。在自电容模式下，每个触摸电极独立测量其与地之间的电容量。测量过程采用电荷转移技术（Charge Transfer），通过一系列精确控制的开关将电荷从待测电容转移到采样电容，然后测量采样电容上的电压变化来推算待测电容的容值。

测量周期配置：

• 测量周期：20ms
• 校准模式：自动校准（CAL_AUTO_TUNE_NONE）
• 滤波器等级：FILTER_LEVEL_16（16次平均）

频谱跳变技术

为提高抗干扰能力，QTouch库采用了频谱跳变（Frequency Hopping）技术。系统会在多个频率点进行测量，然后通过中值滤波算法筛选出正确的测量值。本项目配置为3个频率点跳变。

4. 软件设计

软件流程图

关键代码分析

触摸状态机实现

/* 状态机类型定义 */
typedef enum {
    TOUCH_IDLE,           /* 等待触摸状态 */
    TOUCH_DETECTED,       /* 触摸检测到，等待确认 */
    TOUCH_ACTIVE,         /* 触摸已确认有效 */
    TOUCH_RELEASE_PENDING /* 触摸释放，等待确认 */
} touch_state_t;

/* 状态机变量 */
static touch_state_t touch_state = TOUCH_IDLE;
static uint8_t touch_confirm_count = 0;

/* 滤波阈值定义 */
#define TOUCH_CONFIRM_THRESHOLD  3   /* 连续3次确认才认为有效触摸 */
#define RELEASE_CONFIRM_THRESHOLD 3  /* 连续3次确认才认为有效释放 */

触摸检测核心代码

/* 等待测量完成标志 */
if (measurement_done_touch == 1u)
{
    measurement_done_touch = 0u;  /* 清除标志 */

    /* 获取按键0的状态并检测触摸 */
    uint8_t key_status = get_sensor_state(0) & KEY_TOUCHED_MASK;
    bool is_touched = (key_status != 0);

    /* 状态机处理 */
    switch (touch_state)
    {
        case TOUCH_IDLE:
            if (is_touched)
            {
                touch_confirm_count = 1;
                touch_state = TOUCH_DETECTED;
            }
            break;

        case TOUCH_DETECTED:
            if (is_touched)
            {
                touch_confirm_count++;
                if (touch_confirm_count >= TOUCH_CONFIRM_THRESHOLD)
                {
                    /* 确认有效触摸，切换LED状态 */
                    touch_state = TOUCH_ACTIVE;
                    led_state = !led_state;
                    if (led_state)
                        GPIO_PA15_Set();    /* LED亮 */
                    else
                        GPIO_PA15_Clear(); /* LED灭 */
                }
            }
            else
            {
                /* 触摸中断，取消确认 */
                touch_confirm_count = 0;
                touch_state = TOUCH_IDLE;
            }
            break;

        case TOUCH_ACTIVE:
            if (!is_touched)
            {
                touch_confirm_count = 1;
                touch_state = TOUCH_RELEASE_PENDING;
            }
            break;

        case TOUCH_RELEASE_PENDING:
            if (!is_touched)
            {
                touch_confirm_count++;
                if (touch_confirm_count >= RELEASE_CONFIRM_THRESHOLD)
                {
                    touch_confirm_count = 0;
                    touch_state = TOUCH_IDLE;
                }
            }
            else
            {
                touch_confirm_count = 0;
                touch_state = TOUCH_ACTIVE;
            }
            break;
    }
}

触摸库初始化

触摸库的初始化在 touch_init() 函数中完成，主要包括：

void touch_init(void)
{
    /* 配置RTC定时器，触发周期性触摸测量 */
    touch_timer_config();

    /* 配置触摸传感器 */
    (void)touch_sensors_config();
}

QTouch库配置参数

5. 功能展示

本项目实现了"触摸开关"功能，具体行为如下：

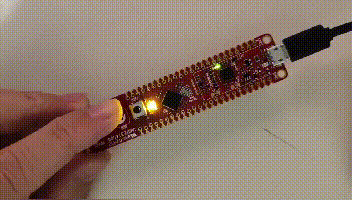

效果展示：

6. 心得体会

通过本项目的实践，获得了以下技术层面的收获：

1. 深入理解电容式触摸检测原理

• • 理解了自电容与互电容两种检测模式的区别和适用场景
  • 掌握了电荷转移技术的原理和实现方式
  • 学习了频谱跳变技术的抗干扰原理

2. 掌握QTouch库的使用方法

• • 学会了如何配置触摸通道和参数
  • 掌握了库提供的API函数及其使用方法
  • 理解了测量周期、校准、去抖等核心概念

3. 实践状态机设计思想

• • 理解了状态机在嵌入式系统中的重要作用
  • 学会了将复杂逻辑分解为有限状态的思路
  • 掌握了使用枚举和switch-case实现状态机的方法

4. 了解TrustZone安全架构

• • 对ARM Cortex-M23的TrustZone特性有了初步认识
  • 理解了安全世界与非安全世界的边界和交互方式
