一、项目介绍

1.1 项目功能简介

本项目基于 Microchip EV41C56A 开发板，实现触摸按键控制板载 LED 的人机交互系统。通过板载触摸传感器识别用户操作，支持两种触摸手势：单击和长按，分别实现 LED 状态翻转和亮度调节功能。

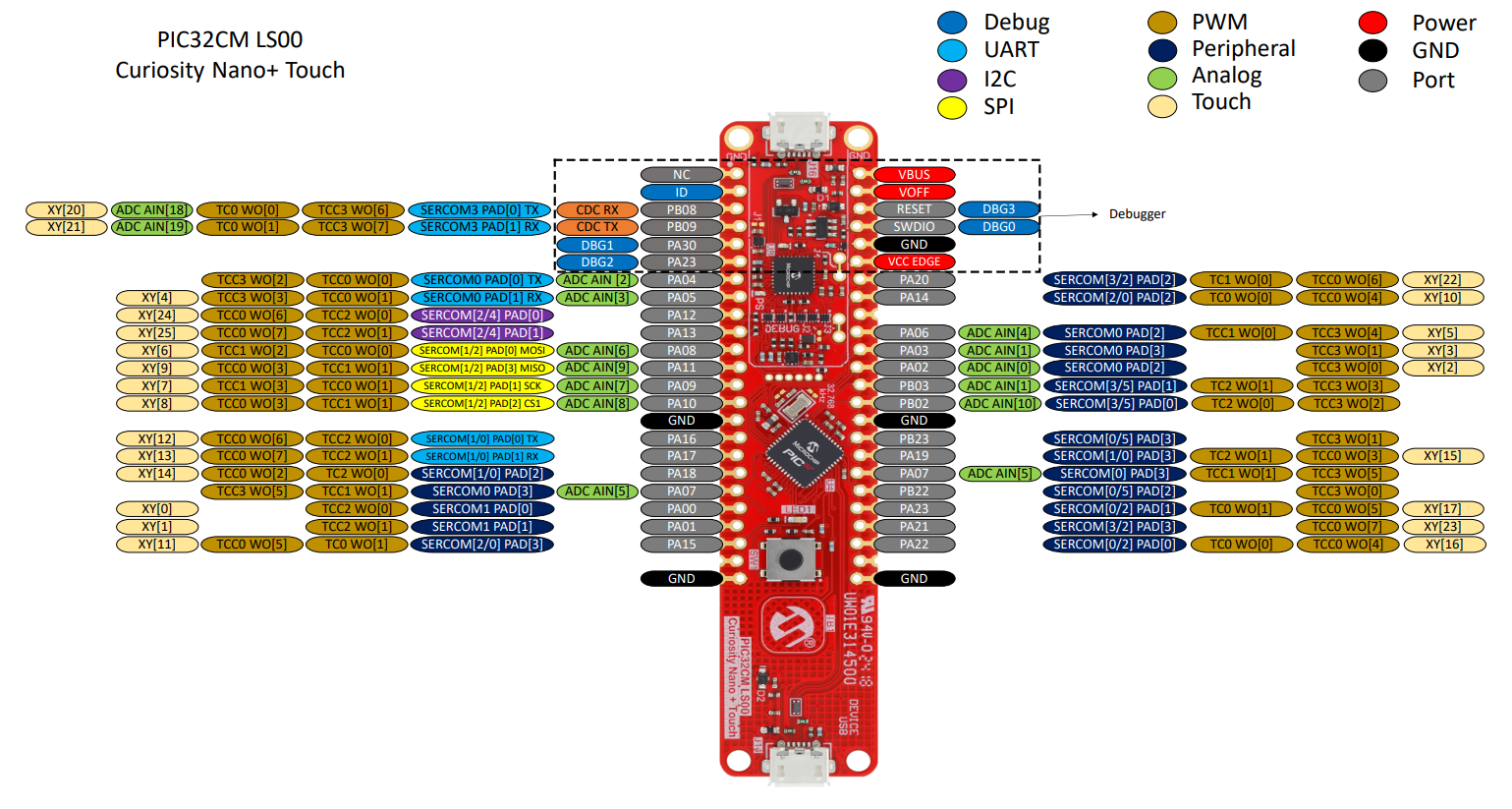

1.2 硬件介绍

1.3 功能概览

1.4 设计思路

采用有限状态机 (FSM) 设计触摸检测逻辑，核心思路如下：

1. 去抖动处理：通过连续检测确认有效触摸，避免误触发
2. 时间阈值判断：区分单击（< 长按阈值）和长按（≥ 长按阈值）
3. PWM 亮度控制：利用定时器比较匹配功能实现 LED 亮度调节
4. 状态管理：使用全局变量记录 LED 状态和亮度等级

二、功能实现

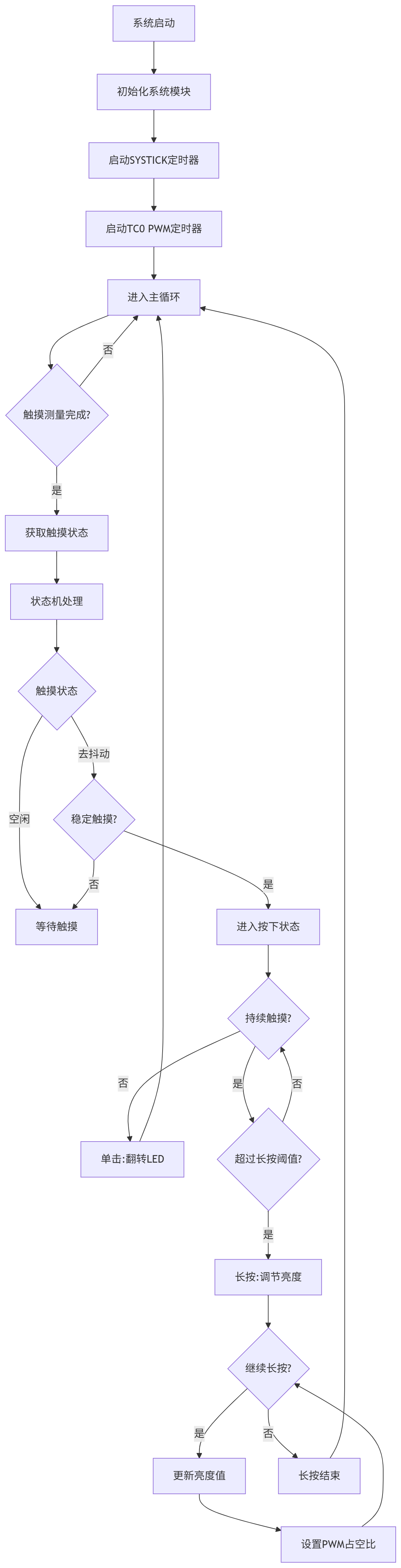

2.1 软件流程图

2.2 实现过程

2.2.1 状态机设计

typedef enum {
    TOUCH_STATE_IDLE,      // 空闲状态
    TOUCH_STATE_DEBOUNCE,  // 去抖动状态
    TOUCH_STATE_PRESSED    // 已按下状态
} TouchState;

2.2.2 MCC关键配置

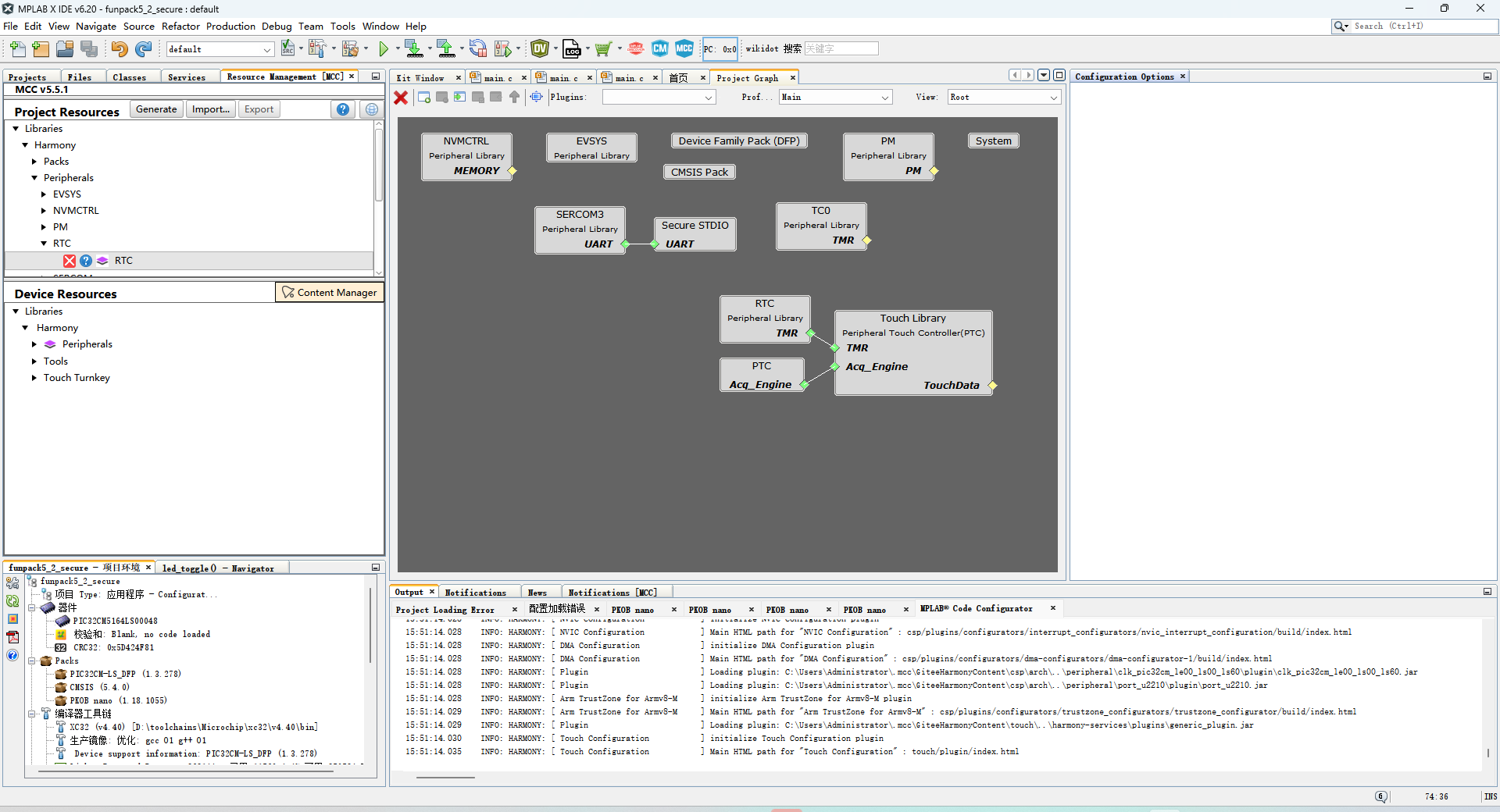

1. 首先是全部模块配置，本次项目需要用到 TC、Touch 和 SERCOM 三个关键组件。

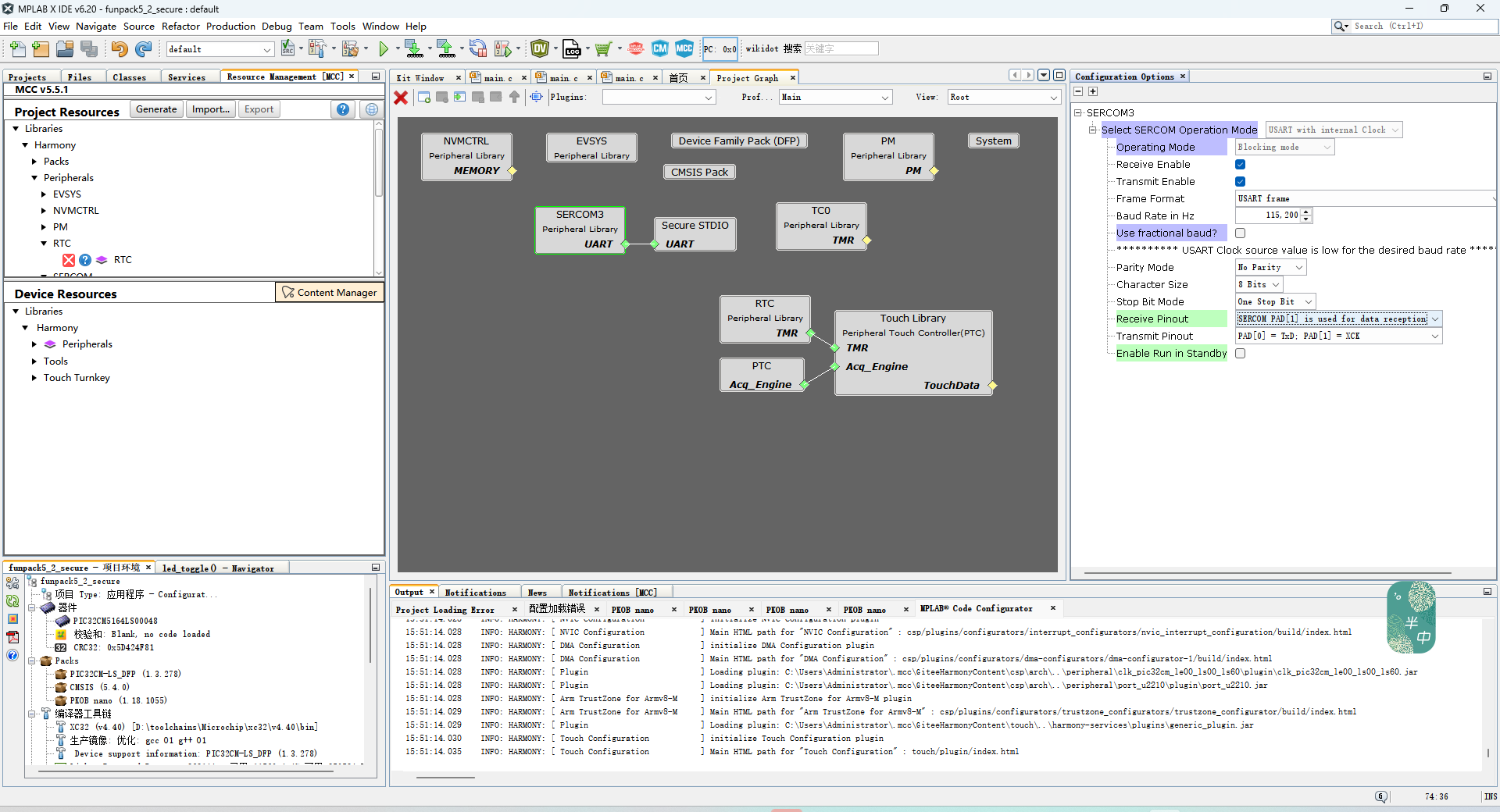

2. SERCOM 配置，用于调试日志的串口打印。

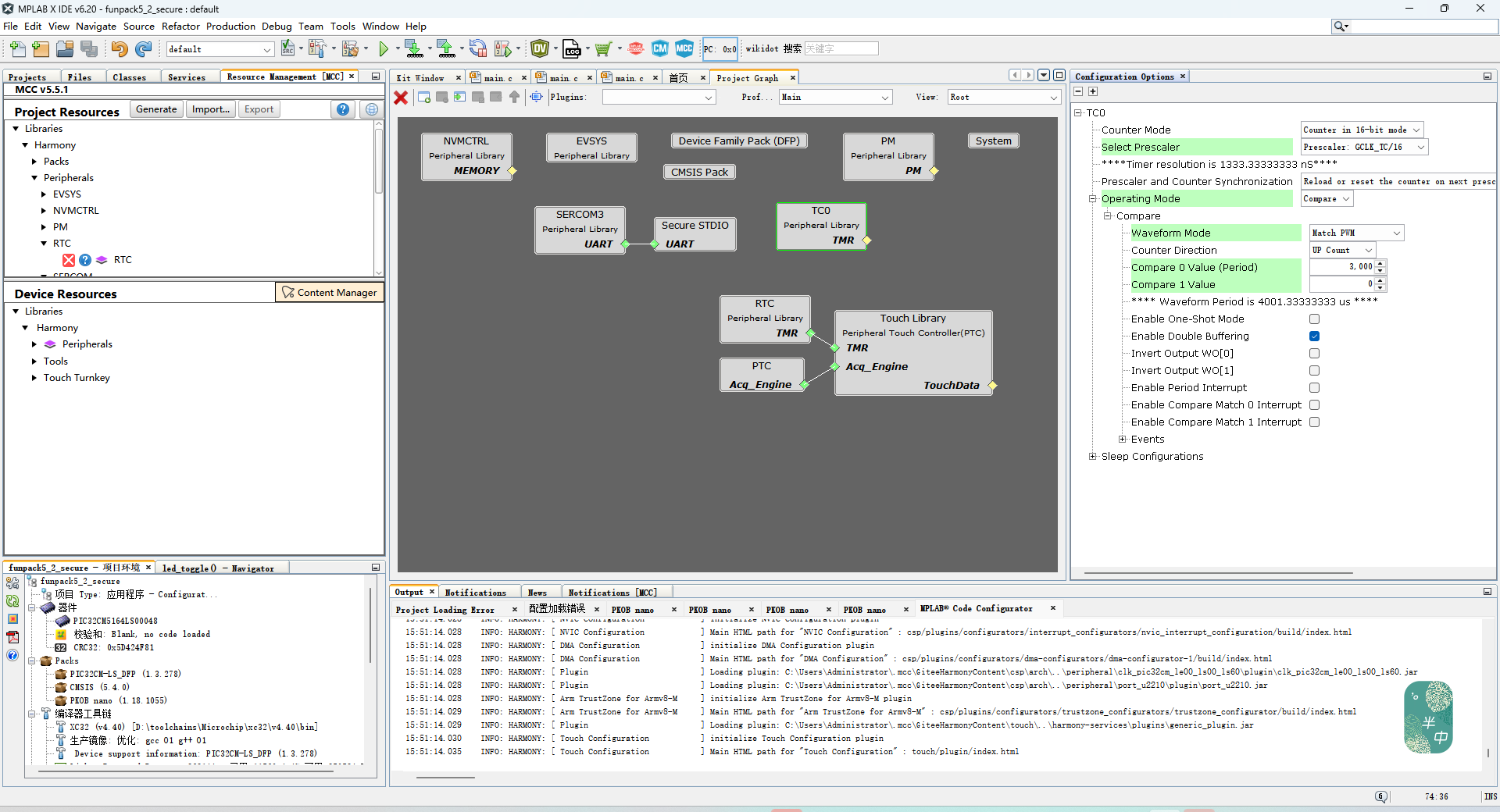

3. TC 配置，用于控制LED灯亮度与开关。

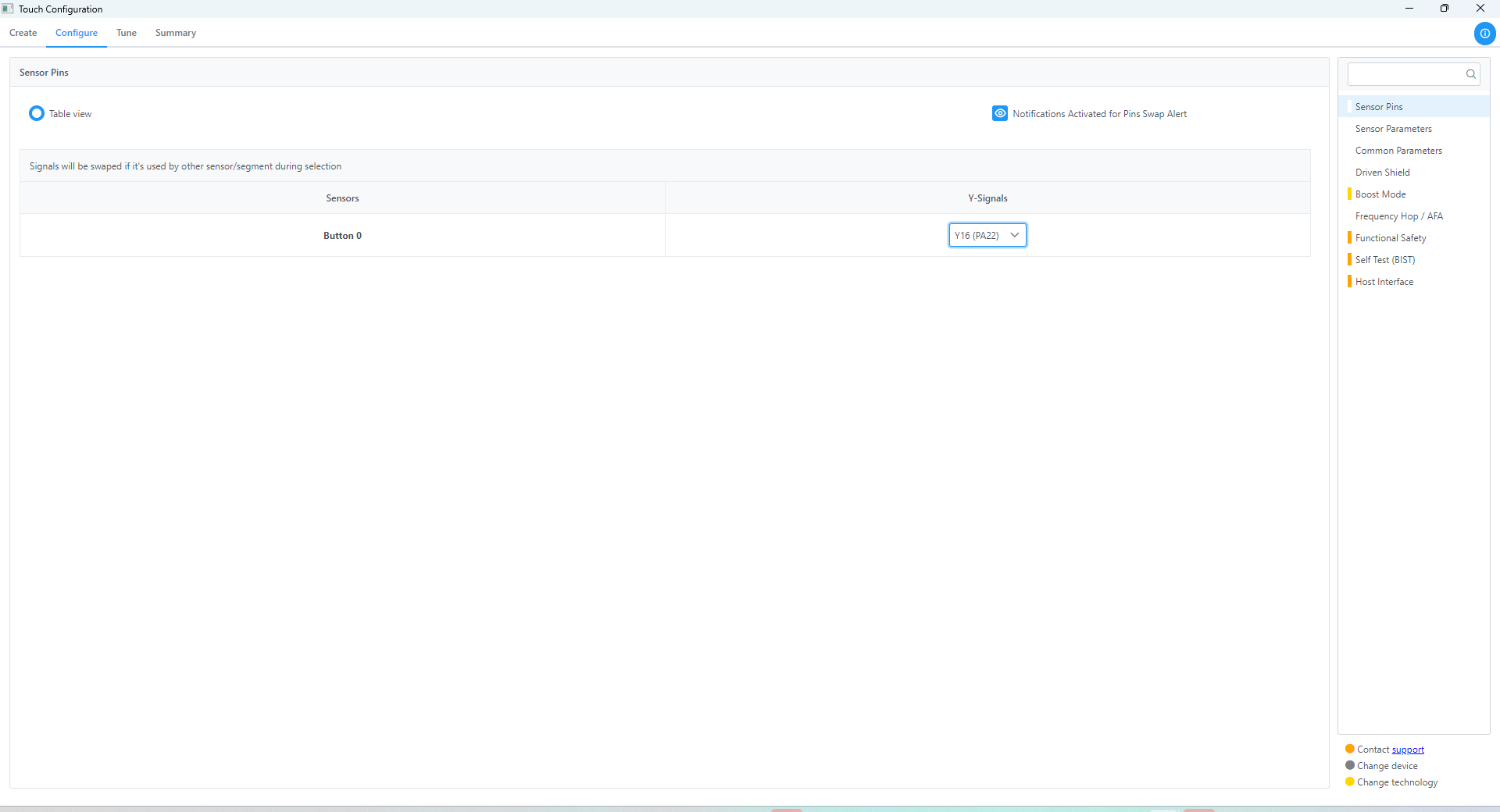

4. Touch 触摸按键的配置

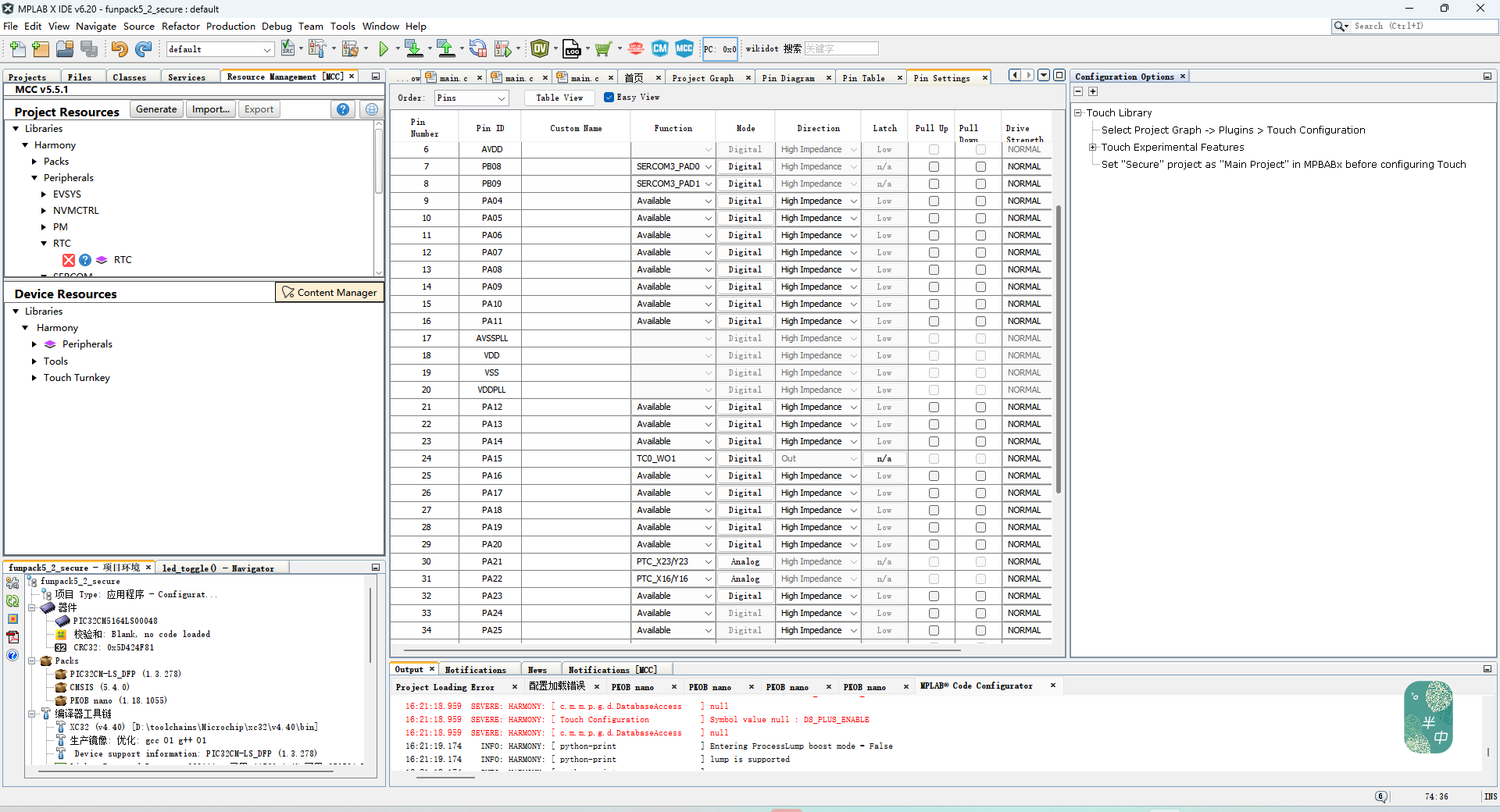

5. 最终的Pin Configuration

2.2.3 核心参数配置

2.2.4 关键函数实现

触摸状态检测函数 (check_touch_status)：

• 空闲状态：检测到触摸时记录时间戳，进入去抖动状态
• 去抖动状态：连续检测到触摸达到阈值后进入按下状态
• 按下状态：持续触摸超过阈值则开始调节亮度，释放时判断单击/长按

LED 翻转函数 (led_toggle)：

• 根据当前状态切换 LED 开/关
• 开启时恢复上次亮度值

亮度调节逻辑：

• 长按期间周期性更新 periodValue 实现亮度渐变
• 达到边界时反转调节方向（亮→暗→亮循环）

三、功能展示

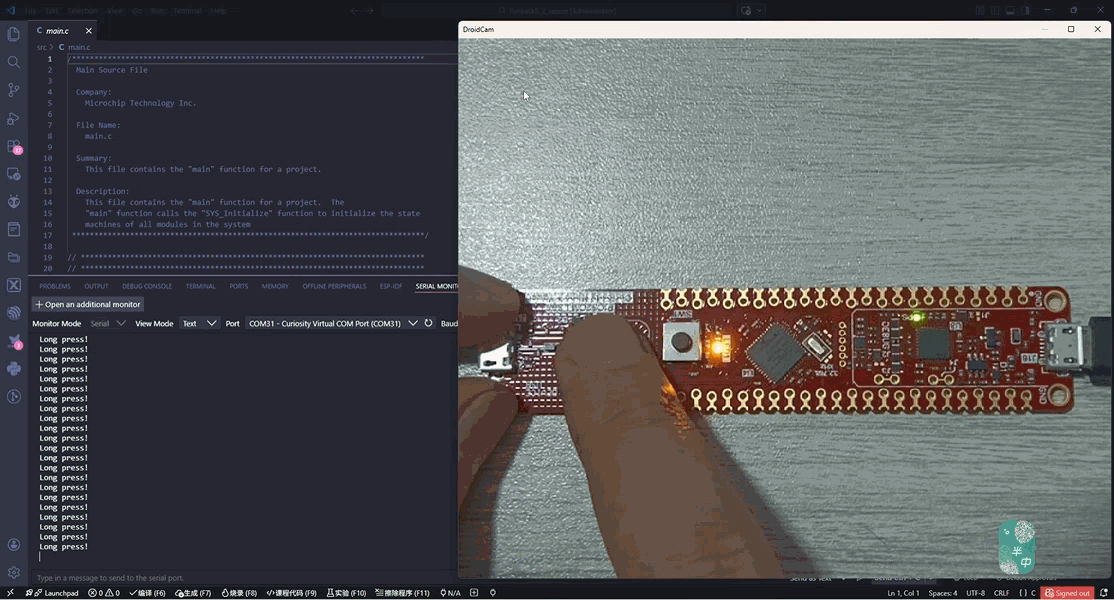

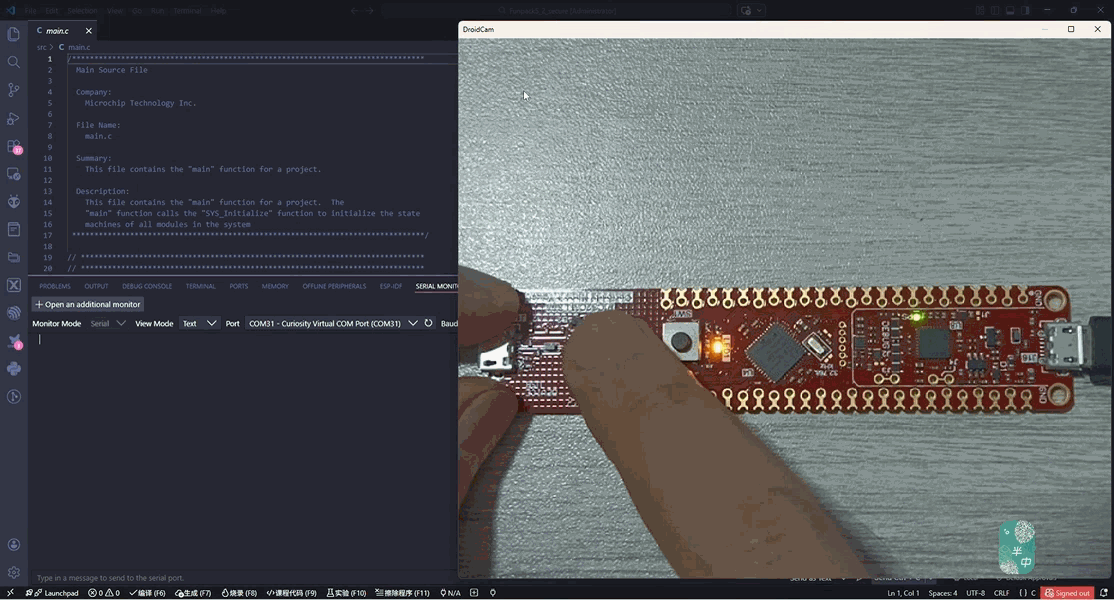

3.1 操作演示

3.2 典型场景

场景1：LED 点亮

用户单击 → LED 点亮 → 串口输出: "Single click detected!"

场景2：LED 熄灭

用户再次单击 → LED 熄灭 → 串口输出: "Single click detected!"

场景3：亮度调节

用户长按 → LED 亮度逐渐变化 → 串口持续输出: "Long press!"
用户释放 → 保持当前亮度 → 串口输出: "Long press detected!"

3.3 串口日志示例

System initialized! period: 0
Single click detected!        // 单击点亮LED
Long press!                   // 长按开始调节
Long press!
Long press!
Long press detected!          // 长按结束
Single click detected!        // 单击熄灭LED

四、总结

4.1 项目完成情况

本项目成功实现了基于 EV41C56A 开发板的触摸控制 LED 功能：

1. ✅ 触摸检测：实现稳定的电容式触摸按键检测，包含去抖动处理
2. ✅ 手势识别：正确区分单击和长按两种手势
3. ✅ LED 控制：单击翻转状态，长按调节亮度
4. ✅ 亮度循环：长按调节时亮度由亮转暗再由暗转亮循环

4.2 遇到的问题

1. 触摸无效，根据官方例程的配置步骤配置好触摸功能之后，烧录到开发板后点击触摸按键没有响应。经群友提醒发现需要在 Pin Configuration 中配置触摸引脚，另外还需要将 SYS_Initialize 函数中 RTC_Initialize(); 的调用放转在 touch_init(); 函数之前。

4.3 技术要点

• 状态机设计：使用有限状态机管理触摸事件，逻辑清晰
• 时间基准：基于 SYSTICK 实现 1ms 精确定时
• PWM 控制：利用 TC0 定时器实现平滑的亮度调节
• 防抖处理：通过多次采样确认有效触摸，提高可靠性

4.4 扩展建议

1. 多按键支持：扩展支持多个触摸按键，实现不同功能
2. 触摸滑动：实现滑动手势，支持更多交互方式
3. 状态指示：增加不同颜色 LED 或蜂鸣器反馈
4. 参数配置：通过串口或按键动态调整阈值和步进参数

五、参考资料

• PIC32CM LS00 Curiosity Nano+ Touch 评估工具包
• 官方例程
