基于Microchip EV41C56A实现触摸按键控制LED

一、活动介绍

本次参加的是电子森林Funpack第五季第二期活动，活动板卡为Microchip公司的EV41C56A开发板，型号为PIC32CM LS00 Curiosity Nano+ Touch Evaluation Kit。这是一款基于ARM Cortex-M23内核的微控制器开发板，特色功能就是集成了电容触摸检测功能。

活动要求参与者从三个任务中任选其一完成，我选择了**任务1：触摸输入与LED控制**的基础题目。

具体要求是：使用开发板板载触摸按键功能，实现单次触摸点亮LED，再次触摸关闭LED，循环往复。需要正确初始化触摸通道，控制逻辑清晰，无误触发。

二、开发环境搭建

2.1 软件安装

开发环境使用Microchip官方提供的MPLAB X IDE v6.x，搭配XC32编译器。安装过程比较简单：

1. 从Microchip官网下载MPLAB X IDE安装包

2. 运行安装程序，按照向导完成安装

3. 安装XC32编译器，MPLAB X会自动识别

4. 安装对应PIC32CM系列的器件包（DFP）

2.2 使用MHC配置Touch功能

MPLAB X提供了MPLAB Harmony Configurator（MHC）图形化配置工具，可以非常方便地配置触摸功能：

1. 在MHC中添加"Touch"组件

2. 选择使用PTC（Peripheral Touch Controller）触摸控制器

3. 根据硬件设计选择触摸通道，板载触摸按键连接到PA22

4. 配置触摸参数：采样周期、检测阈值等，使用默认参数即可工作

5. 生成代码，MHC会自动生成触摸库的初始化和驱动代码

三、硬件资源介绍

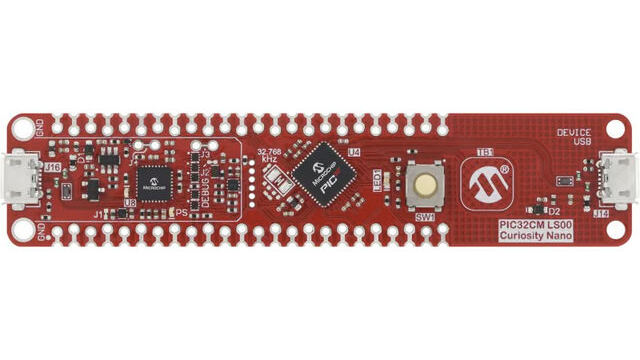

EV41C56A开发板是Microchip推出的PIC32CM LS00系列评估板，主要硬件资源如下：

- MCU：PIC32CM5164LS00048

- 内核：ARM Cortex-M23（支持TrustZone安全架构）

- Flash：516KB，RAM：64KB

- 板载一个电容触摸按键（连接到PA22）

- 板载一个用户LED（连接到PA15）

- 供电：USB直接供电

- 调试接口：板载EDBG调试器

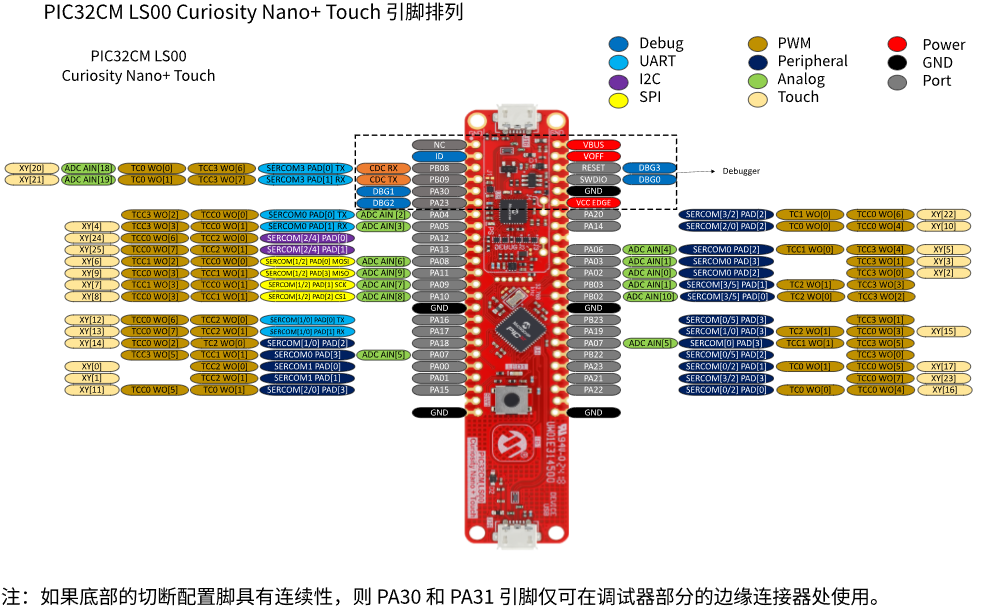

根据硬件设计和MHC配置：

触摸按键：PA22 - PTC通道Y16，自容式检测

用户LED：PA15 - GPIO输出，低电平点亮/高电平熄灭（取决于硬件设计）

四、方案设计思路

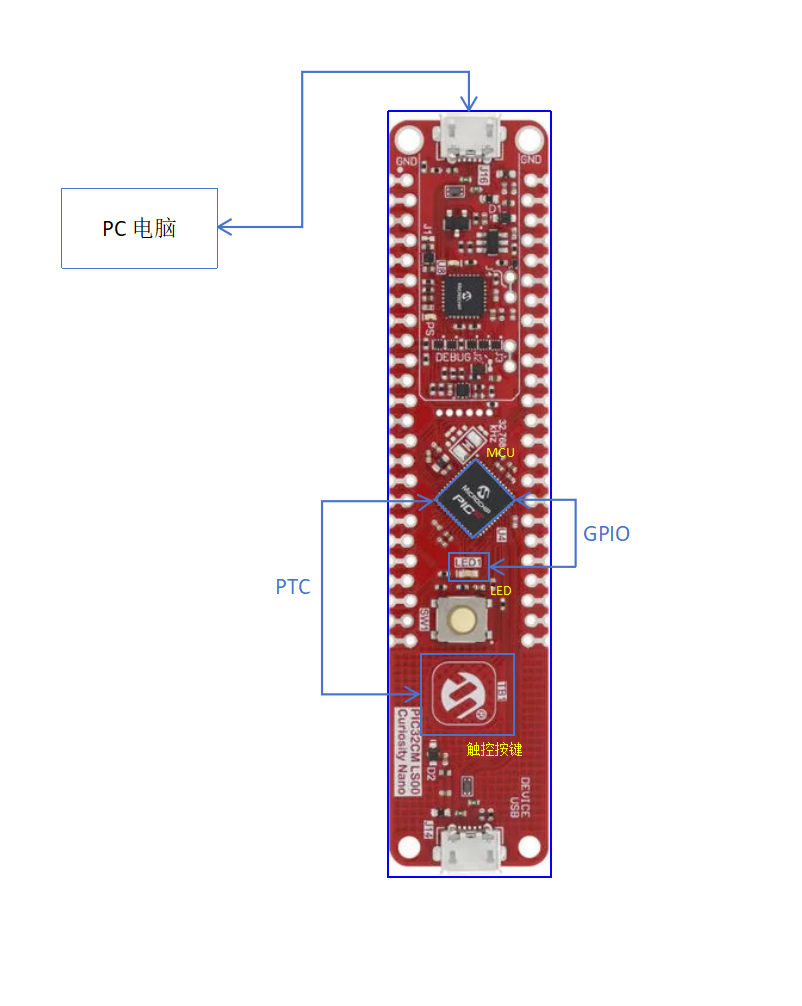

4.1方案框图

4.2 TrustZone架构说明

PIC32CM支持ARM TrustZone安全架构，所以MPLAB X在生成项目时会自动生成两个项目：

- `project` - 非安全项目（Non-secure）

- `project_secure` - 安全项目（Secure）

触摸功能的初始化和PTC触摸控制器配置在安全项目中。由于我们这个项目功能简单，不需要复杂的安全隔离，所以我决定**直接在安全项目中实现整个应用逻辑**，省去跨安全域调用的复杂性，这样代码更简洁，调试更方便。

4.2 触摸检测原理

Microchip提供了QTouch触摸库，使用PTC外设进行电容触摸检测：

1. PTC周期性采样触摸电极的电容值

2. 当手指触摸时，电容值发生变化

3. QTouch库通过信号处理算法判断是否有触摸

4. 通过API可以读取触摸传感器的状态

本项目只有一个触摸按键，配置为自容式检测（NODE_SELFCAP）。

4.3 按键消抖设计

为了避免误触发和重复触发，使用**上升沿检测**方案：

- 保存上一次的触摸状态 `previous_touch_state`

- 每次测量完成后获取当前触摸状态 `current_touch_state`

- 只有当 `当前有触摸 && 上一次无触摸` 时才触发一次

- 这样保证每按一次只切换一次LED状态，长按不会重复触发

五、代码实现

5.1 项目结构

project_secure/

├── src/

│ ├── main.c # 主程序（我们实现的代码）

│ ├── config/default/

│ │ ├── touch/ # MHC生成的触摸配置代码

│ │ ├── peripheral/ # 外设驱动代码（PORT、RTC等）

│ │ └── definitions.h # 系统定义

│ └── trustZone/

│ └── nonsecure_entry.c # 非安全入口（我们不使用）

5.2 完整代码

// *****************************************************************************
// *****************************************************************************
// Section: Included Files
// *****************************************************************************
// *****************************************************************************

#include <stddef.h>                     // Defines NULL
#include <stdbool.h>                    // Defines true
#include <stdlib.h>                     // Defines EXIT_FAILURE
#include "definitions.h"                // SYS function prototypes

// Touch sensor number
#define TOUCH_SENSOR 0

// *****************************************************************************
// *****************************************************************************
// Section: Main Entry Point
// *****************************************************************************
// *****************************************************************************

int main(void)
{
      /* Touch state variables */
      // 定义3个变量：
      // previous_touch_state - 保存上一次的触摸状态
      // current_touch_state  - 保存当前的触摸状态
      // led_state            - 保存LED的开关状态
      uint8_t previous_touch_state = 0;
      uint8_t current_touch_state = 0;
      bool led_state = false;

      /* Initialize all modules */
      // 调用系统初始化函数，初始化所有硬件模块（时钟、端口、触摸等）
      SYS_Initialize(NULL);

      /* Initialize LED state - default off */
      // 初始化LED为关闭状态（PA15输出低电平）
      GPIO_PA15_Clear();

      // 进入无限循环，程序永远在这里运行
      while (true)
      {
          /* Call touch process function */
          // 调用触摸处理函数，这是触摸库的核心函数
          // 它会启动触摸测量、处理触摸数据、运行状态机
          touch_process();

          /* Check if touch measurement is done */
          // 检查触摸测量是否完成标志
          // measurement_done_touch 是触摸库设置的全局变量
          if (measurement_done_touch == 1u)
          {
              /* Clear measurement done flag */
              // 清除测量完成标志，准备下一次测量
              measurement_done_touch = 0u;

              /* Get current touch state - use KEY_TOUCHED_MASK */
              // 获取触摸传感器0的状态，用KEY_TOUCHED_MASK(0x80)过滤
              // 如果返回非0，表示触摸被按下；返回0表示未触摸
              current_touch_state = get_sensor_state(TOUCH_SENSOR) & KEY_TOUCHED_MASK;

              /* Detect touch press event (rising edge) */
              // 检测上升沿：当前有触摸 && 上一次无触摸
              // 这样只在刚按下时触发一次，避免长按一直触发
              if (current_touch_state != 0 && previous_touch_state == 0)
              {
                  /* Toggle LED state */
                  // 切换LED状态：true变false，false变true
                  led_state = !led_state;
                  if (led_state)
                  {
                      GPIO_PA15_Set();     // Turn LED on - 点亮LED
                  }
                  else
                  {
                      GPIO_PA15_Clear();   // Turn LED off - 熄灭LED
                  }              }
              /* Update previous touch state */
              // 更新上一次的状态，为下一次循环做准备
              previous_touch_state = current_touch_state;
          }
      }

      /* Execution should not come here during normal operation */
      // 正常运行不会到这里，因为上面是无限循环
      return (EXIT_FAILURE);
}

/*******************************************************************************
 End of File
*/

5.3 关键代码逐行解释

| 代码行 | 作用说明 |

|--------|----------|

| `#define TOUCH_SENSOR 0` | 定义使用第一个触摸传感器，项目只配置了一个触摸按键 |

| `uint8_t previous_touch_state = 0;` | 保存上一次循环的触摸状态，初始为无触摸 |

| `uint8_t current_touch_state = 0;` | 保存本次测量的触摸状态 |

| `bool led_state = false;` | 保存LED当前状态，初始为关闭 |

| `SYS_Initialize(NULL);` | 系统初始化，MHC生成，初始化所有外设和触摸库 |

| `GPIO_PA15_Clear();` | LED初始化为关闭状态 |

| `while (true)` | 无限主循环 |

| `touch_process();` | 调用触摸库处理函数，必须在主循环中持续调用 |

| `if (measurement_done_touch == 1u)` | 等待一次触摸测量完成 |

| `measurement_done_touch = 0u;` | 清除完成标志，准备下一次测量 |

| `current_touch_state = get_sensor_state(TOUCH_SENSOR) & KEY_TOUCHED_MASK;` | 获取触摸状态，KEY_TOUCHED_MASK是触摸检测位掩码 |

| `if (current_touch_state != 0 && previous_touch_state == 0)` | 上升沿检测：刚按下时才触发 |

| `led_state = !led_state;` | 翻转LED状态 |

| `GPIO_PA15_Set()` / `GPIO_PA15_Clear()` | 根据状态设置LED输出 |

| `previous_touch_state = current_touch_state;` | 更新状态，供下一次比较 |

六、功能测试

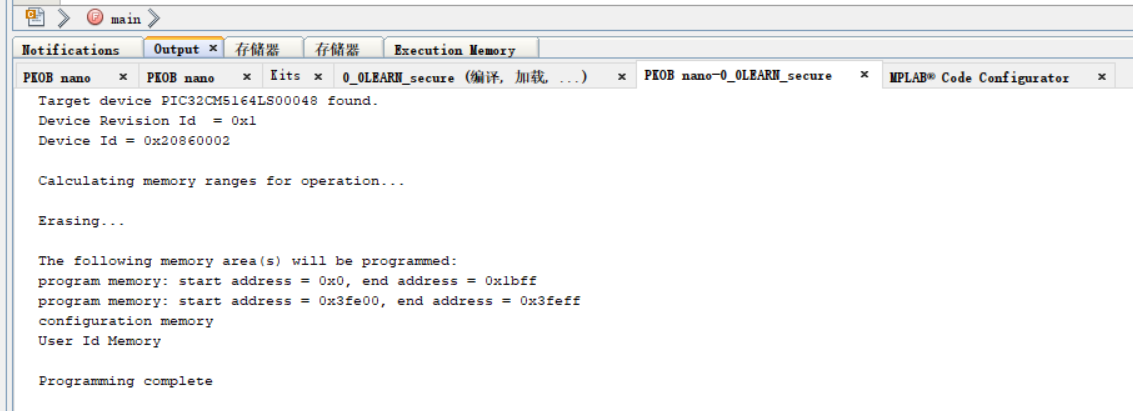

6.1 编译下载

代码编译成功，通过板载EDBG调试器下载到开发板中。

6.2 功能测试结果

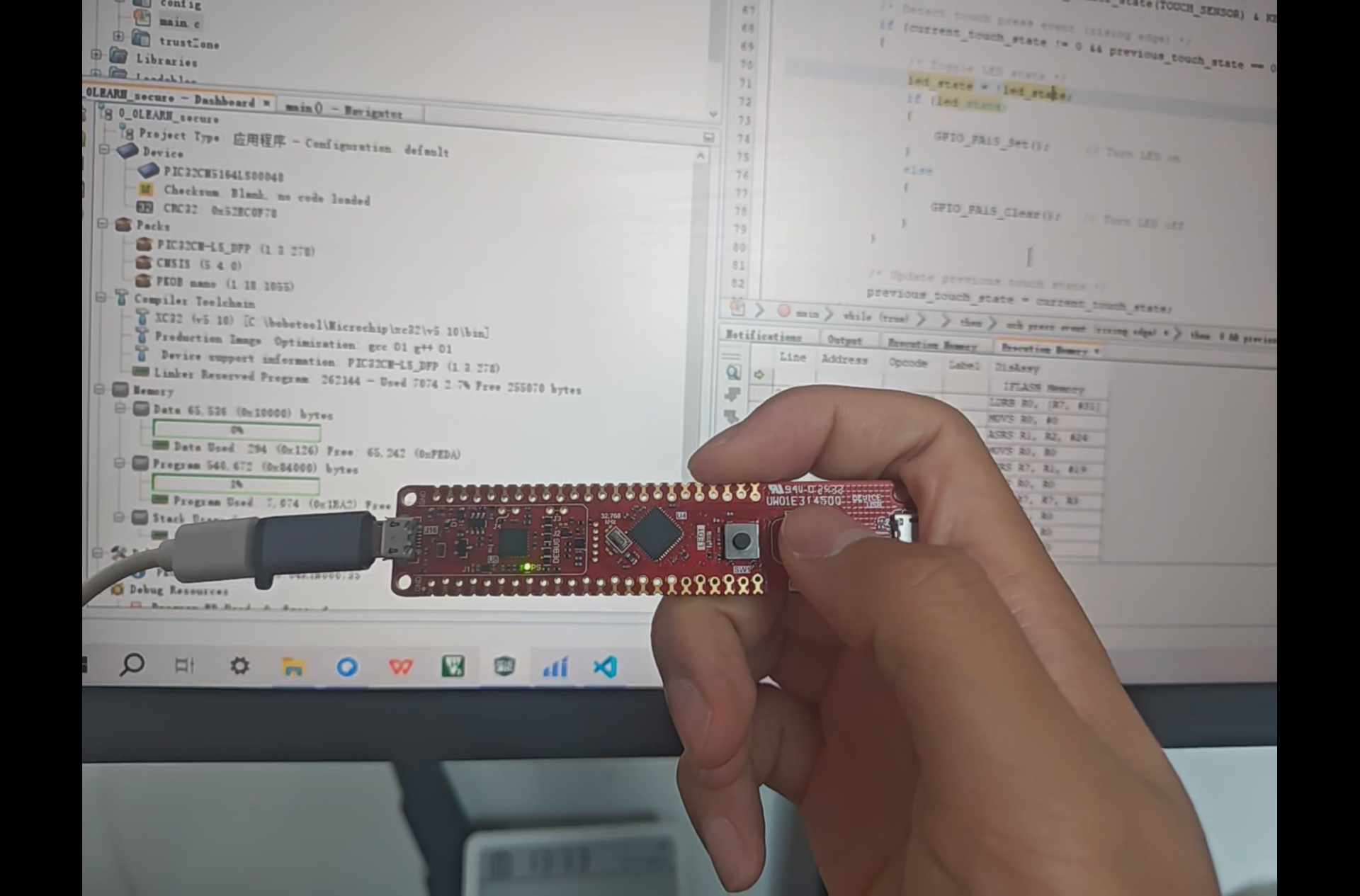

刚上电：LED灭

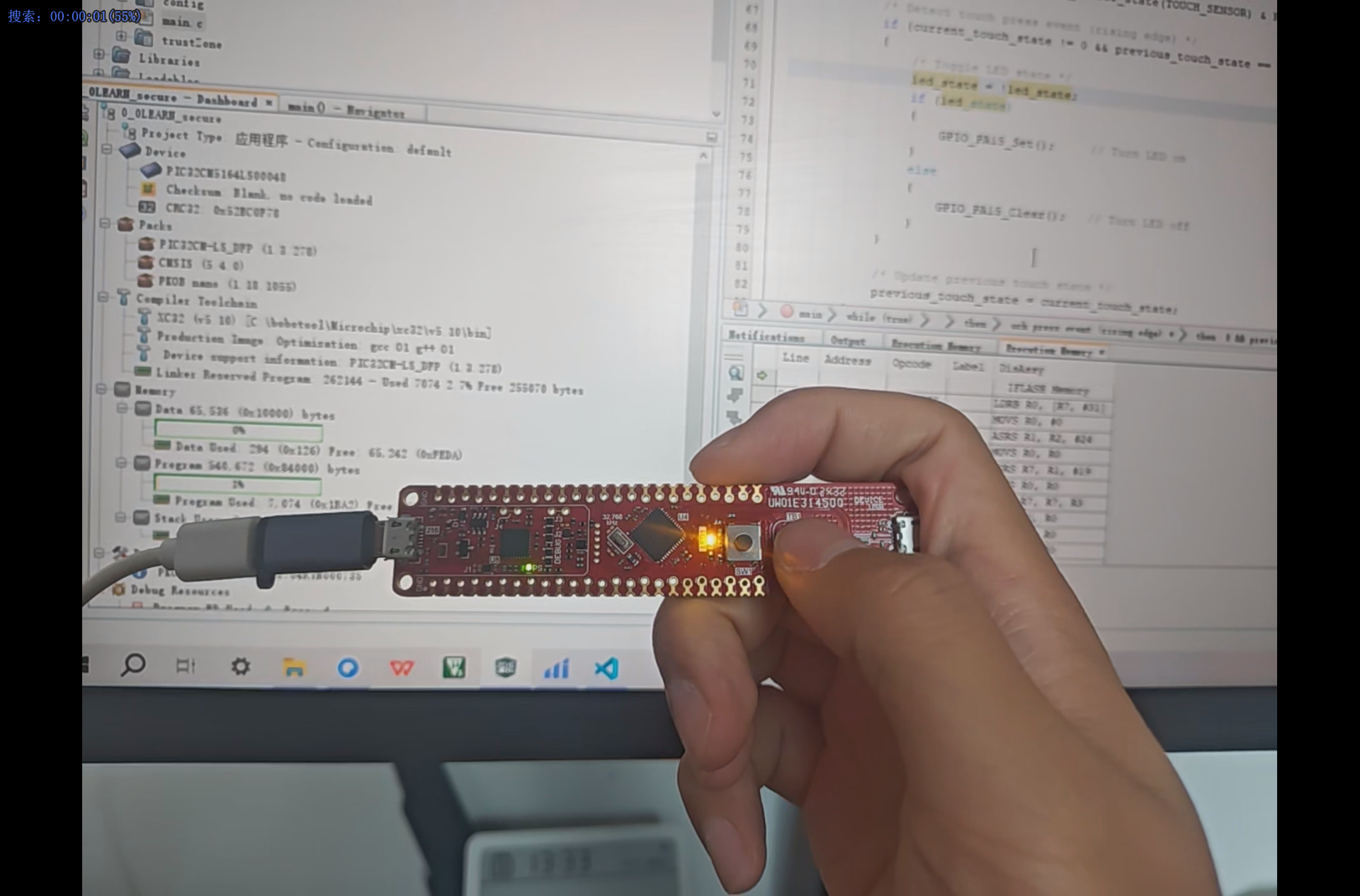

触摸后：LED亮

再次触摸：LED灭

七、遇到的问题与解决方法

问题1：触摸状态检测不正确

现象：代码能编译运行，但触摸后LED没有反应。

原因分析：一开始我误以为触摸状态位在bit 0，直接用 `& 0x01` 判断，但实际上Microchip QTouch库定义的触摸检测位是 `KEY_TOUCHED_MASK = 0x80`，掩码不对导致一直检测不到触摸。

解决方法：查看官方示例代码 `touch_example.c`，发现正确的掩码是 `KEY_TOUCHED_MASK`，修改后问题解决。

问题2：中文注释乱码

现象：MPLAB X IDE中中文注释显示为乱码。

原因分析：源文件保存为UTF-8编码，但MPLAB X在Windows默认使用GBK编码显示。

解决方法：将注释改为英文，或者设置IDE的文件编码为UTF-8，避免编码问题。

问题3：项目结构理解不清楚

现象：一开始不清楚为什么有两个项目（project和project_secure），不知道该在哪里写代码。

原因分析：PIC32CM支持TrustZone，所以MPLAB X自动生成了安全和非安全两个项目。触摸初始化默认在安全项目。

解决方法：对于简单应用，直接在安全项目中实现完整功能，删除跳转到非安全端的代码，这样结构更简单，调试更方便。

八、总结与心得体会

8.1 项目完成情况

本次项目圆满完成了Funpack5-2活动任务1的基础题目要求：

• 正确初始化触摸通道
• 实现单次触摸切换LED状态
• 控制逻辑清晰，没有误触发
• 功能稳定可靠

8.2 学习收获

通过本次项目，我学到了：

1. Microchip触摸技术：了解了QTouch触摸库的使用方法，PTC触摸控制器的工作原理
2. TrustZone架构：理解了ARM TrustZone安全架构的基本概念，安全域和非安全域的划分
3. MPLAB X开发流程：掌握了使用MHC图形化配置工具快速配置外设和功能
4. 按键检测算法：上升沿检测方法可以有效避免按键抖动和重复触发

8.3 对产品的评价

Microchip EV41C56A开发板是一款非常不错的低功耗触摸开发平台：

- 触摸库配置简单，开箱即用

- 触摸检测稳定，抗干扰能力强

- Cortex-M23内核+TrustZone适合物联网安全应用

- 板载调试器，开发方便

感谢硬禾科技联合DigiKey举办的这次活动，让我有机会学习和体验Microchip的触摸技术！
