FastBond4挑战部分-TAB5 Bing每日壁纸时钟

内容介绍

一、所选主题和项目介绍

1.1 项目背景

在智能家居和桌面装饰场景中，一款能够自动更新壁纸并显示时间的设备具有很高的实用价值。Bing每日壁纸以其高质量和多样性著称，本项目利用M5Stack Tab5的高分辨率屏幕，实现了一款能够自动获取并显示Bing每日壁纸的时钟应用。

1.2 项目目标

本项目使用M5Stack Tab5开发板，实现一款Bing每日壁纸时钟，主要功能如下：

自动获取壁纸：每天自动从Bing获取当日壁纸
网络时间同步：通过NTP服务器同步准确时间
实时时钟显示：在壁纸上叠加显示当前时间、日期和星期
WiFi自动重连：网络断开时自动重新连接
横屏满屏显示：支持横屏显示，壁纸填满整个屏幕

1.3 创新点

自动壁纸更新：每天自动获取Bing每日壁纸，无需手动更换
网络时间同步：通过NTP确保时间准确
WiFi自动管理：自动连接和重连WiFi，无需人工干预
高清显示：利用Tab5的1280x720高分屏，显示清晰的壁纸和时钟
层级管理：壁纸和时钟标签分层显示，确保时钟始终可见

二、硬件介绍

2.1 主控设备

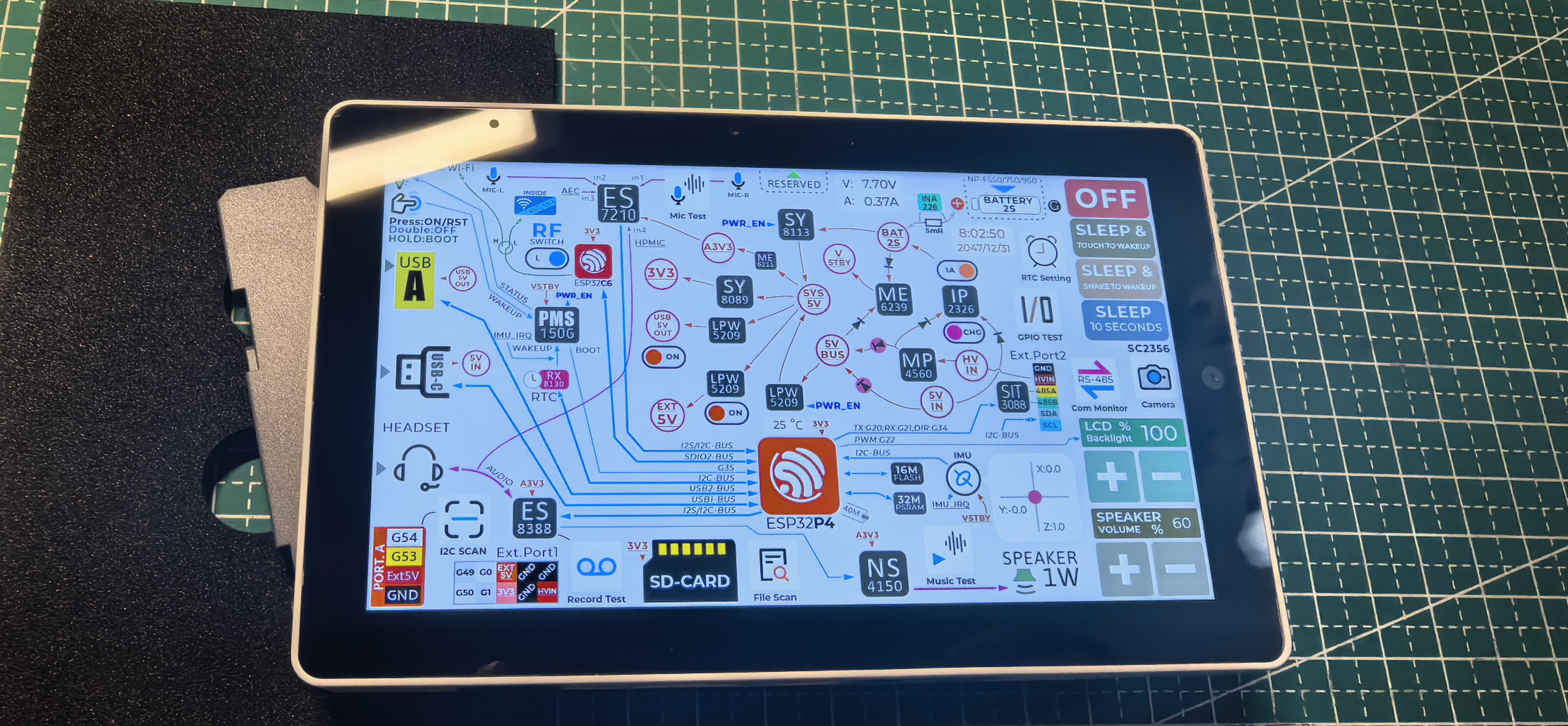

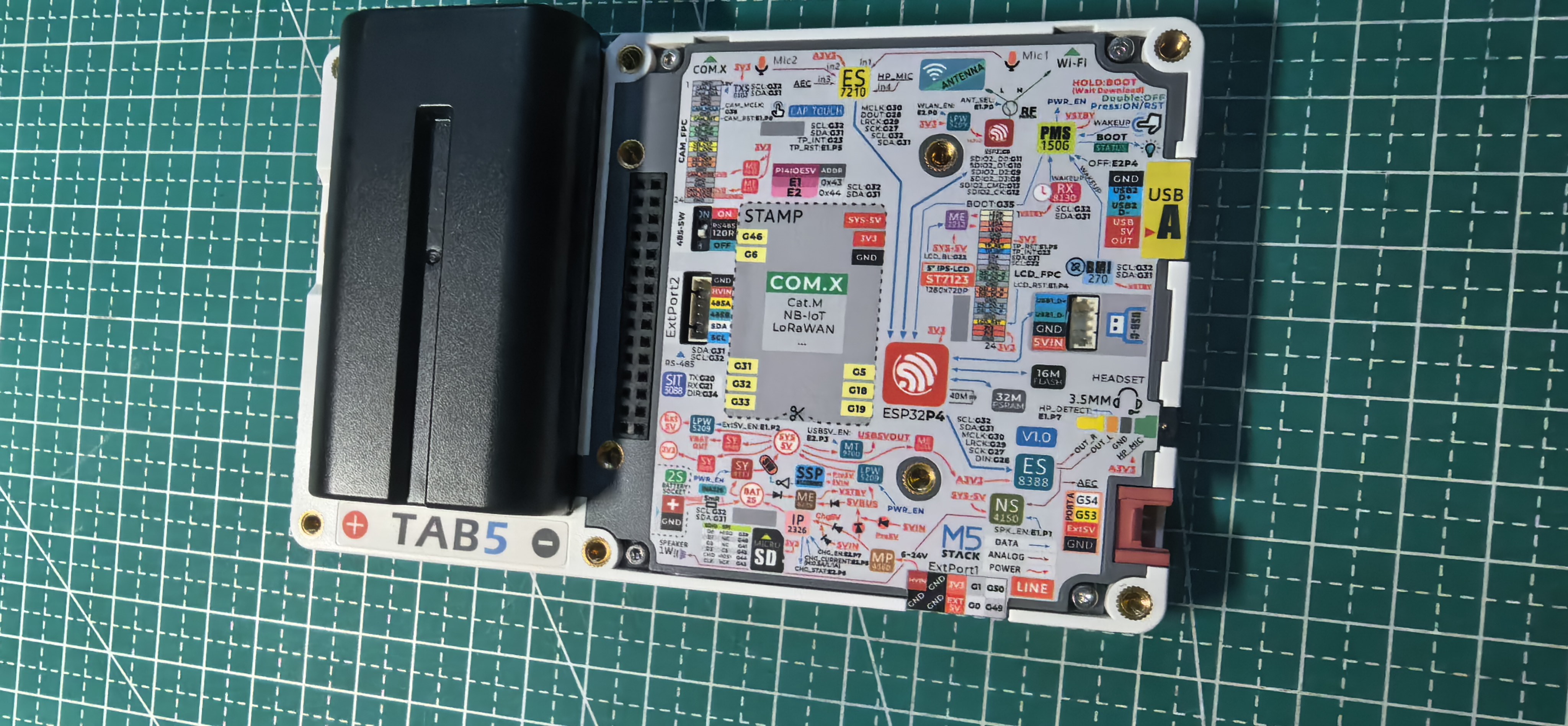

M5Stack Tab5 (SKU: K132) — 基于ESP32的高性能平板设备，配备10.1英寸IPS显示屏，分辨率1280x720，支持WiFi和蓝牙通信。

参数	规格
主控芯片	ESP32，双核240MHz
显示屏	10.1英寸 IPS，1280×720
内存	8MB PSRAM
存储	16MB Flash
网络	WiFi 802.11 b/g/n
电源	USB-C 供电

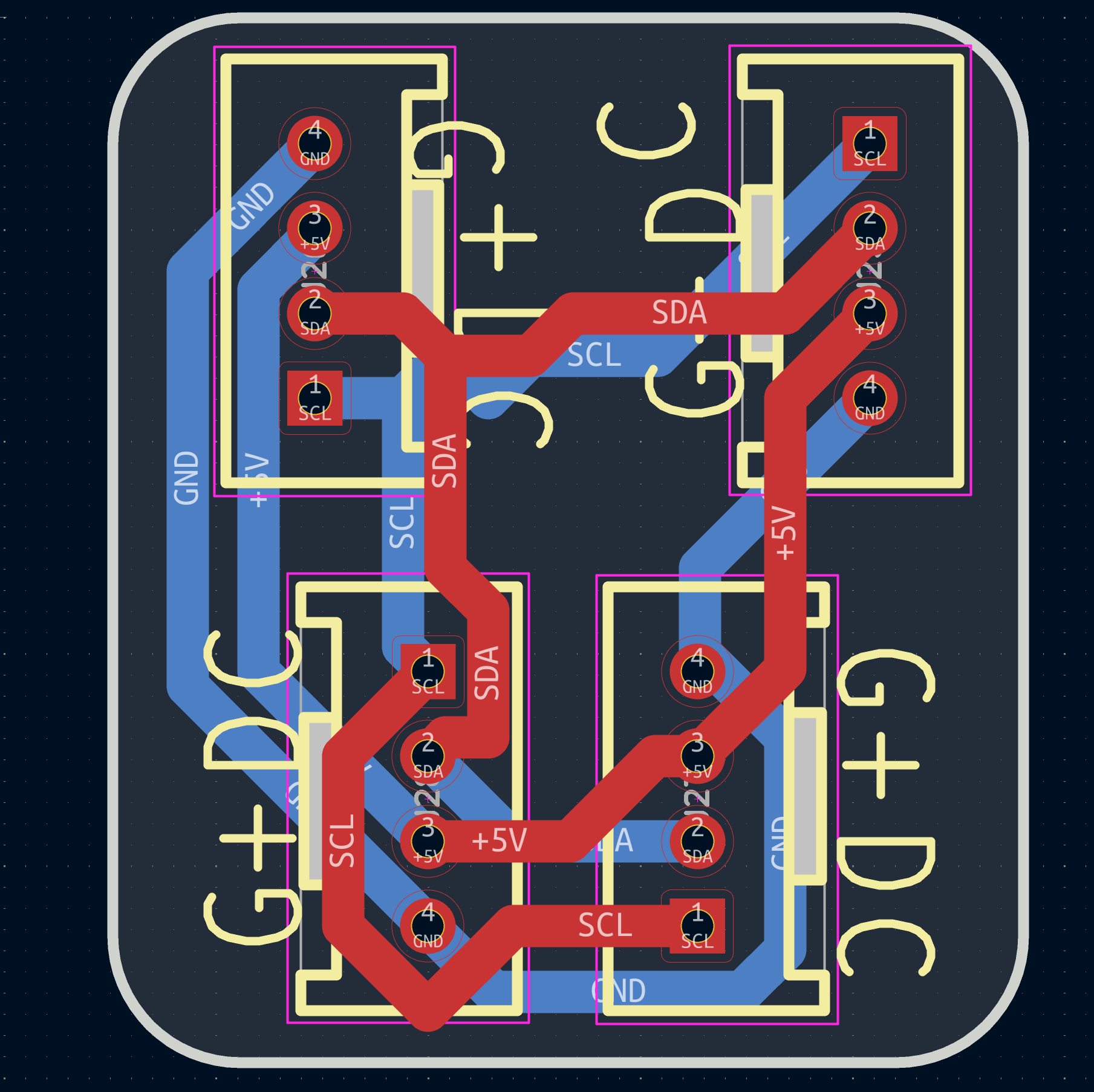

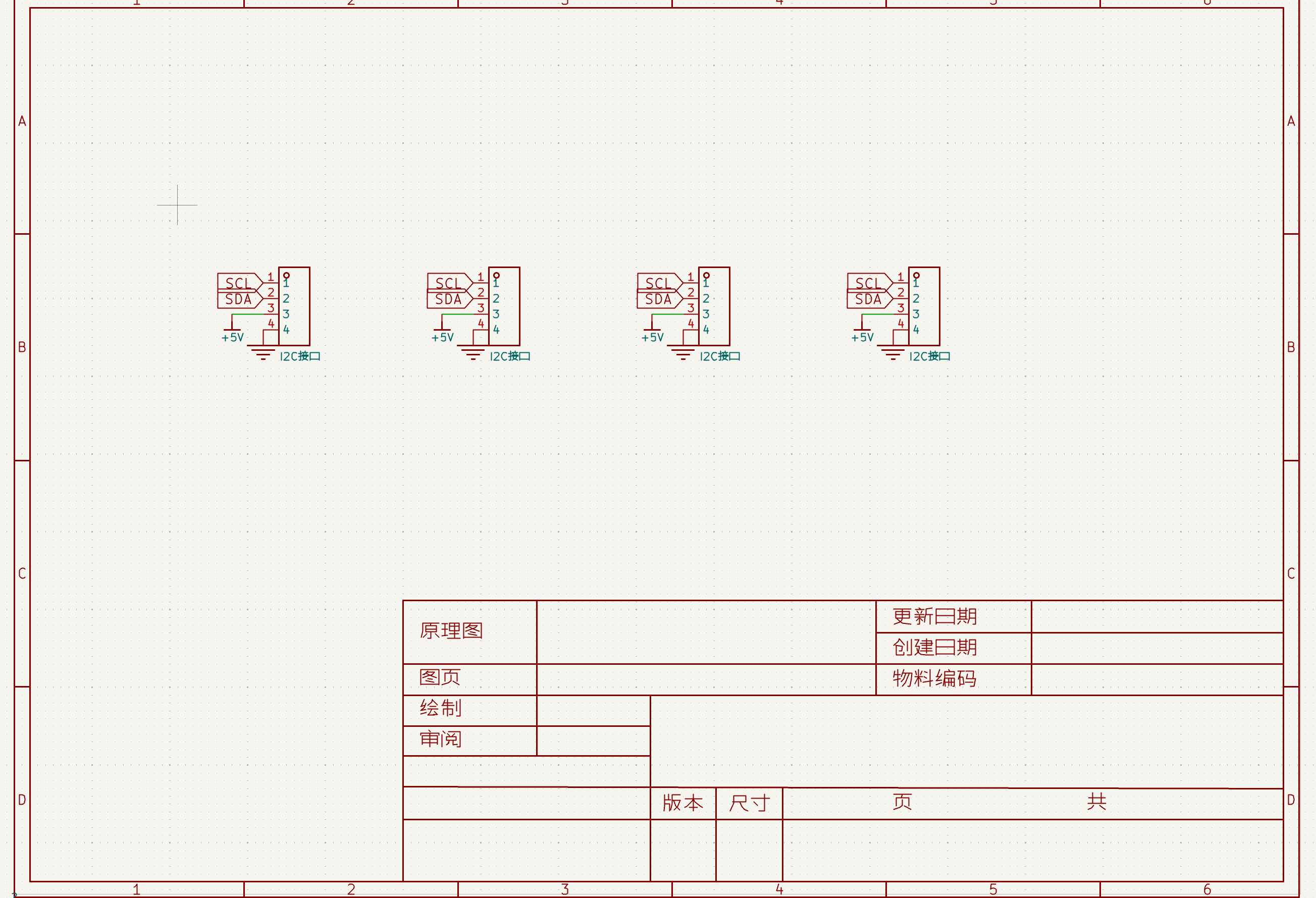

2.2 硬件连接

Tab5为一体化设备，无需额外硬件连接，直接通过USB-C供电即可工作。

三、方案框图和项目设计思路

3.1 系统架构

                           ┌─────────────────┐
                           │   Bing API      │
                           │   (壁纸服务)     │
                           └────────┬────────┘
                                    │
                                    │ HTTP
                                    │
                                    ▼
                           ┌─────────────────┐
                           │   NTP Server    │
                           │   (时间服务)     │
                           └────────┬────────┘
                                    │
                                    │ UDP
                                    │
                                    ▼
                           ┌─────────────────┐
                           │   Tab5          │
                           │   (显示终端)     │
                           └─────────────────┘

3.2 设备启动流程

                    ┌─────────────┐
                    │   设备启动   │
                    └──────┬──────┘
                           │
                           ▼
                    ┌─────────────┐
                    │  连接WiFi   │
                    └──────┬──────┘
                           │
                           ▼
                    ┌─────────────┐
                    │ 同步网络时间 │
                    └──────┬──────┘
                           │
                           ▼
                    ┌─────────────┐
                    │ 获取Bing壁纸 │
                    └──────┬──────┘
                           │
                           ▼
                    ┌─────────────┐
                    │ 显示壁纸时钟 │
                    └──────┬──────┘
                           │
                           ▼
                    ┌─────────────┐
                    │  主循环运行  │
                    │ 更新时间    │
                    │ 检查壁纸更新│
                    └─────────────┘

3.3 核心模块设计

网络管理模块

自动连接WiFi
定期检查连接状态
断线自动重连

Bing壁纸模块

调用Bing HPImageArchive API
解析JSON获取壁纸URL
下载并保存图片到本地

时钟显示模块

使用NTP同步网络时间
使用Widgets.Label显示时间、日期、星期
每秒更新一次显示

四、软件流程图和关键代码介绍

4.1 主程序结构

"""
TAB5 Bing Daily Wallpaper Clock

功能特性:
  1. 自动获取Bing每日壁纸
  2. 网络时间同步
  3. 实时时钟显示
  4. WiFi自动重连
"""

4.2 网络管理

class NetworkManager:
    """网络管理器"""

    def __init__(self):
        self.wlan = network.WLAN(network.STA_IF)
        self.connected = False

    def wait_for_connection(self, timeout=30):
        """等待WiFi连接"""
        while not self.is_connected():
            if time.time() - start >= timeout:
                return False
            time.sleep(1)
        return True

    def check_and_reconnect(self):
        """检查并重新连接"""
        if not self.is_connected():
            return self.reconnect()
        return True

4.3 Bing壁纸获取

class BingWallpaper:
    """Bing壁纸获取器"""

    BING_API_URL = "http://www.bing.com/HPImageArchive.aspx"

    def fetch_wallpaper_info(self):
        """获取壁纸信息"""
        url = "{}?format=js&idx=0&n=1&mkt=zh-CN".format(self.BING_API_URL)
        response = requests2.get(url)
        data = ujson.loads(response.content)
        self.image_url = self.BING_DOMAIN + data["images"][0]["url"]
        return True

    def download_image(self, save_path="/flash/wallpaper.jpg"):
        """下载壁纸图片"""
        response = requests2.get(self.image_url)
        with open(save_path, "wb") as f:
            f.write(response.content)
        return True

4.4 时钟显示

class ClockDisplay:
    """时钟显示"""

    def create_labels(self):
        """创建标签控件"""
        self.label_time = Widgets.Label(
            "--:--:--", 340, 180, 1.5,
            0xFFFFFF, 0x000000, Widgets.FONTS.DejaVu72
        )
        self.label_date = Widgets.Label(
            "----/--/--", 440, 300, 1.2,
            0xFFFFFF, 0x000000, Widgets.FONTS.DejaVu40
        )
        self.label_week = Widgets.Label(
            "--------", 440, 360, 1.2,
            0xFFFFFF, 0x000000, Widgets.FONTS.DejaVu40
        )

    def sync_time(self):
        """同步网络时间"""
        ntptime.settime()
        self.time_synced = True

4.5 壁纸显示

def update_wallpaper():
    """更新壁纸"""
    if wallpaper.fetch_wallpaper_info():
        if wallpaper.download_image("/flash/wallpaper.jpg"):
            # 满屏显示壁纸
            Lcd.drawJpg("/flash/wallpaper.jpg", 0, 0, 1280, 720)
            # 重新创建标签确保可见
            clock.create_labels()
            clock.update_display()

五、硬件功能展示图及说明

5.1 显示界面

5.1.1 启动界面

==================================================
TAB5 Bing Wallpaper Clock
==================================================
[Network] Waiting for WiFi connection...
[Network] WiFi connected, IP: 192.168.1.25
[Main] Syncing network time...
[Clock] Time sync successful
[Main] Fetching Bing wallpaper...
[Bing] Wallpaper title: 野外奇观
[Main] Wallpaper updated and displayed
[Main] System initialization complete

5.1.2 运行状态

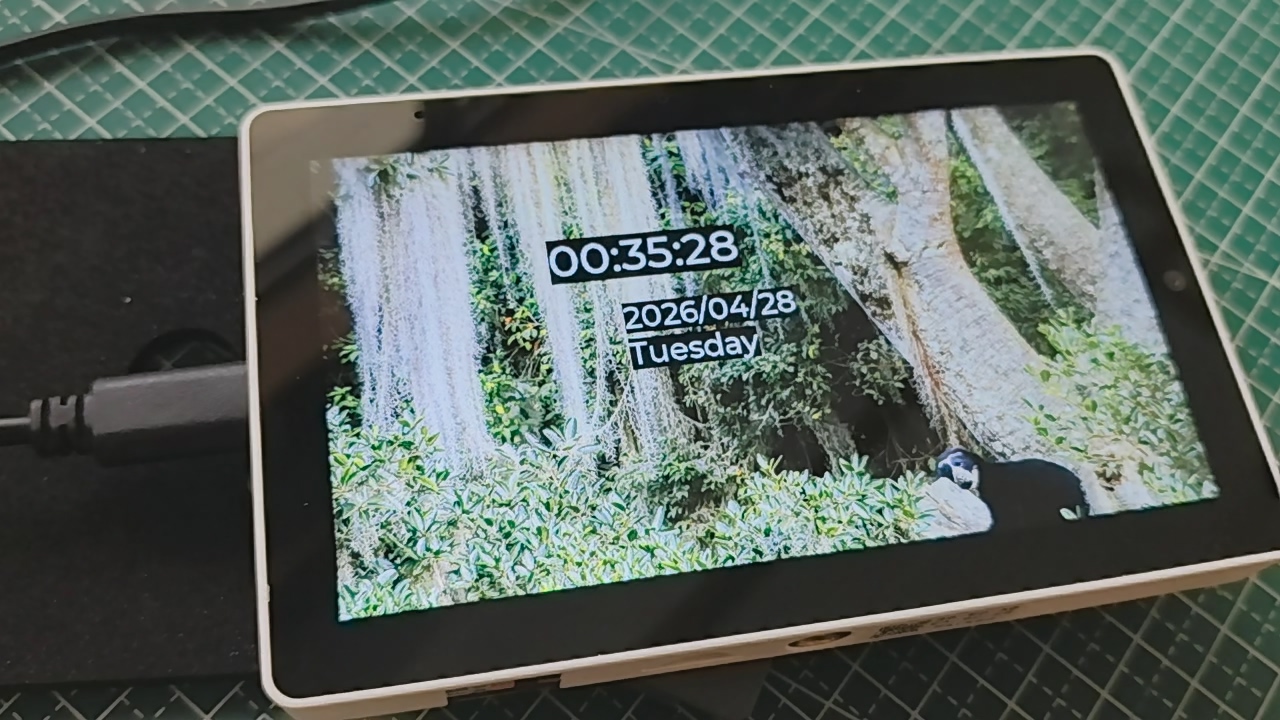

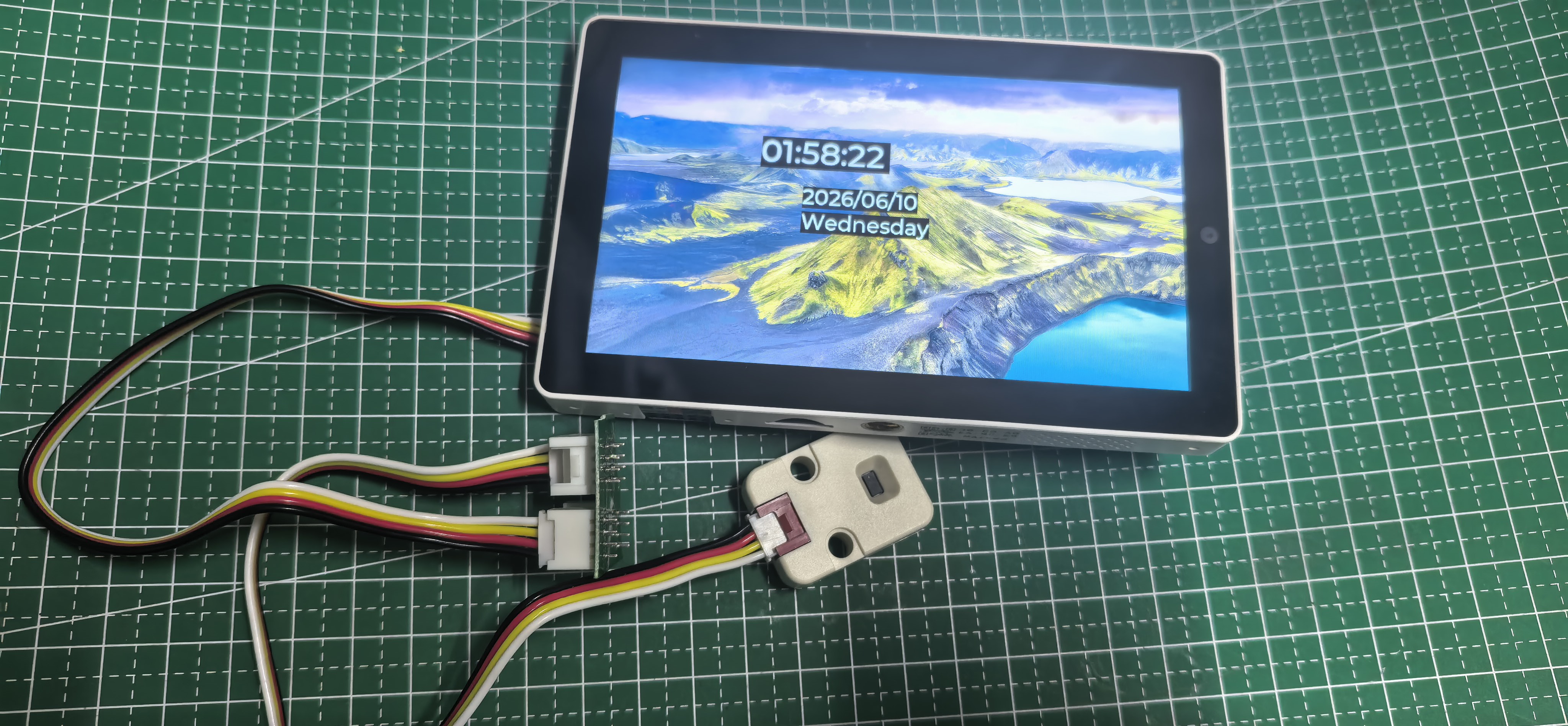

屏幕显示Bing每日壁纸（满屏）
时间显示在屏幕中央（大号字体）
日期和星期显示在时间下方（中号字体）
横屏显示，视觉效果好

5.2 系统运行日志

==================================================
TAB5 Bing Wallpaper Clock
==================================================
[Network] Waiting for WiFi connection...
[Network] WiFi connected, IP: 192.168.1.25
[Main] Syncing network time...
[Clock] Syncing network time...
[Clock] Time sync successful
[Main] Fetching Bing wallpaper...
[Bing] Request URL: http://www.bing.com/HPImageArchive.aspx?format=js&idx=0&n=1&mkt=zh-CN
[Bing] Wallpaper title: 野外奇观
[Bing] Image URL: http://www.bing.com/th?id=OHR.AndeanBear_ZH-CN6152330738_1920x1080.jpg
[Bing] Downloading image...
[Bing] Image saved to: /flash/wallpaper.jpg
[Bing] Image size: 334858 bytes
[Main] Wallpaper updated and displayed
[Main] System initialization complete

六、设计中遇到的难题和解决方法

6.1 网络连接问题

问题描述：程序启动时WiFi可能尚未连接，导致时间同步和壁纸获取失败。

解决方案：

实现NetworkManager类管理WiFi连接
添加等待连接机制，最多等待30秒
主循环中定期检查连接状态，断线自动重连

def wait_for_connection(self, timeout=30):
    """等待WiFi连接"""
    while not self.is_connected():
        if time.time() - start >= timeout:
            return False
        time.sleep(1)
    return True

6.2 图片显示层级问题

问题描述：使用Lcd.drawJpg显示壁纸后，会覆盖Widgets.Label创建的时钟标签。

解决方案：

分析层级关系：Lcd.drawJpg绘制在底层，Widgets.Label是LVGL组件
在显示壁纸后重新创建标签
确保时钟标签显示在壁纸上层

Lcd.drawJpg(image_path, 0, 0, 1280, 720)
# 重新创建标签确保可见
clock.create_labels()
clock.update_display()

6.3 屏幕旋转和适配

问题描述：需要横屏显示，且图片要填满屏幕。

解决方案：

使用Widgets.setRotation(3)设置横屏
使用Lcd.drawJpg的宽高参数拉伸图片
调整标签位置适应横屏布局

Widgets.setRotation(3)  # 横屏显示
Lcd.drawJpg(image_path, 0, 0, 1280, 720)  # 满屏显示

6.4 字体大小和位置调整

问题描述：时间、日期、星期字体大小不合适，位置可能超出屏幕或相互遮挡。

解决方案：

时间使用DejaVu72字体，缩放1.5倍
日期和星期使用DejaVu40字体，缩放1.2倍
调整位置避免重叠和超出屏幕

self.label_time = Widgets.Label("--:--:--", 340, 180, 1.5, ...)
self.label_date = Widgets.Label("----/--/--", 440, 300, 1.2, ...)
self.label_week = Widgets.Label("--------", 440, 360, 1.2, ...)

七、心得体会

7.1 项目收获

物联网应用开发：掌握了基于ESP32的物联网应用开发流程
网络编程：学会了使用HTTP请求获取网络资源
时间同步：了解了NTP协议和时间同步机制
UI设计：熟悉了UiFlow2的Widgets组件和屏幕布局
错误处理：学会了处理网络异常和设备错误
代码调试：通过修复语法错误，掌握了Python语法规范，特别是if、while、with等语句需要冒号结尾的规则

7.2 技术亮点

自动壁纸更新：每天自动获取Bing每日壁纸
网络时间同步：确保时钟准确
WiFi自动管理：无需手动配置网络
高清显示：利用Tab5高分屏显示精美壁纸
层级管理：壁纸和时钟分层显示

7.3 改进建议

天气显示：增加当地天气信息显示
多壁纸源：支持多个壁纸源切换
定时开关机：支持定时开关机功能
触摸交互：增加触摸切换壁纸功能
语音播报：增加整点语音播报功能
节日主题：特殊节日显示主题壁纸
相册功能：支持显示本地相册图片
亮度调节：根据时间自动调节屏幕亮度

创意方向关联

本项目的技术创新为以下创意方向提供了新的思路：

1. 智能家居

智能相框：作为智能家居的一部分，显示家庭照片或艺术画作
信息展示中心：显示天气、日历、待办事项等信息
电子门牌：显示房间信息、会议安排等

2. 数字艺术

动态画廊：自动切换艺术作品，打造数字画廊
氛围营造：根据时间、天气自动调整显示内容
互动艺术：结合传感器实现互动艺术展示

3. 教育培训

电子时钟：作为教学工具，教授时间和日期概念
地理知识：显示世界各地的风景图片
文化展示：展示不同文化的艺术作品
